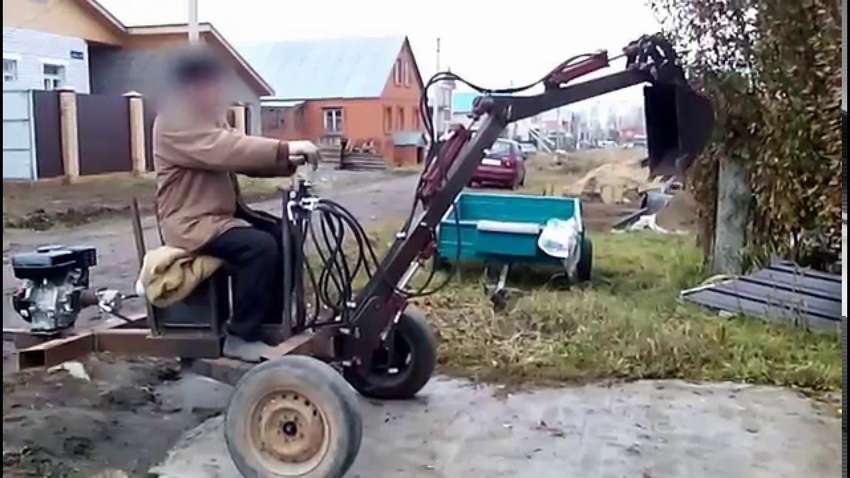

Экскаватор своими руками из мотоблока

Сделать минитрактор, трактор из мотоблока своими руками

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь. Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока. Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

  • мощность;
  • масса;
  • тип топлива;
  • стоимость;
  • фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Набор для переделки мотоблока в минитрактор

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

  • готовой рамы;
  • передней балки;
  • навески;
  • рычагов;
  • педалей;
  • руля;
  • крыльев;
  • водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

Схемы для конструирования минитрактора

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.

Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

  • рама;
  • сиденье для водителя;
  • рычаги;
  • рулевое управление;
  • колеса;
  • крылья;
  • ступицы;
  • дополнительное оборудование.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время

Устанавливают с помощью плавающей системы крепления.Также очень важно соблюдать правила безопасности.Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать

План изготовления самодельного минитрактора из мотоблока Нева

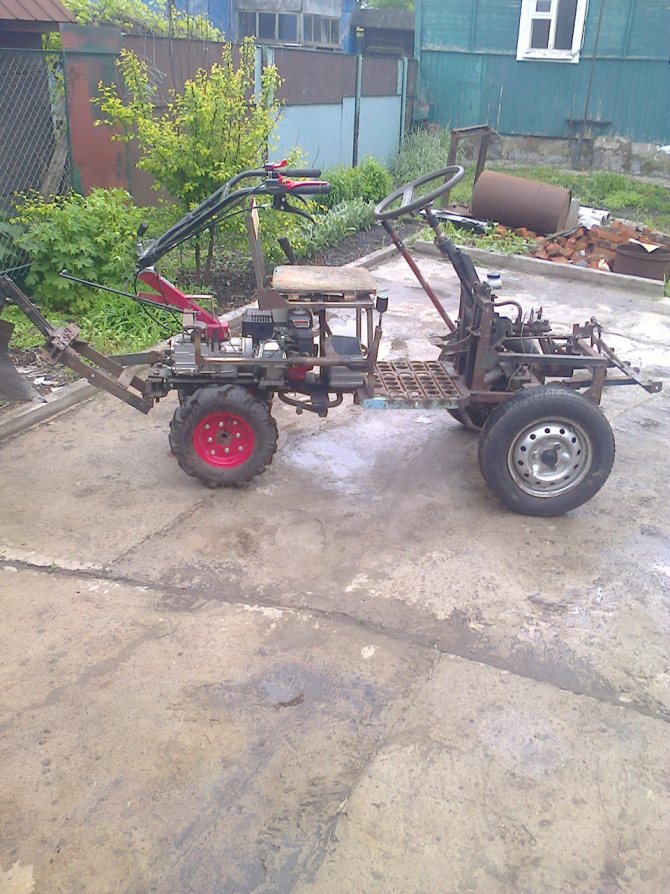

Основное отличие минитрактора от мотоблока в том, что при выполнении любых работ водитель комфортно располагается на сидении. Поэтому при переделки мотоблока Нева в минитрактор возможно два варианта выполнения работ:

  • приобрести готовый модуль, с колесной парой позволяющий управлять минитехникой сидя;
  • собрать приставку с колесами самостоятельно.

Рассмотрим этот вариант поподробнее, опираясь на простейшую конструкцию без привода на вторую колесную пару и полноценной рулевой колонки.

Можно конечно и сконструировать аппарат с рулевой колонкой и полным приводом, но это более сложно в выполнении, а также требует множество дополнительных узлов и навыков у мастера собирающего его, при этом особенных преимуществ в работе не дает. Да и в нем фактически от мотоблока остается только мотор.

Для управления минитрактором используем поворот всего моторно — трансмиссионного блока стандартным рулем мотоблока, поэтому нам необходим модуль, который присоединятся к агрегату на шарнире и имеет сидение, а также навеску для прицепных устройств. Таким образом, он является как бы удлинением мотоблока, с креплением прицепных агрегатов к нему.

Это простейший и наиболее малозатратный вариант. Собирается рама с колесной парой, на которую устанавливается сидение и монтируют два прицепных узла, для крепления к мотоблоку и для присоединения почвообрабатывающих или транспортных агрегатов.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Изготовление дополнительных частей

Если вы решили изготовить прицепной мини-экскаватор своими руками, то отдельные части стрелы можно выполнить с использованием труб квадратного сечения со стороной в 80 миллиметров. Можно для этого использовать листовой металл, который должен иметь толщину в пределах от 6 до 8 миллиметров. Из него сначала выкраиваются заготовки, которые сгибаются, а после свариваются между собой. Если предполагается изготавливать ковш самостоятельно, то для него нужно использовать металл вышеупомянутой толщины. Для того чтобы усилить конструкцию, на нее предстоит наварить пояс в верхней части. Помимо прочего, должны быть укреплены продольные ребра. Для того чтобы обеспечить эффективную работу ковша, его нужно снабдить клыками, которые выполняются из качественной стали. В качестве второго варианта довольно часто используются пальцы, позаимствованные от тракторных гусениц.

Которая может стать отличной игрушкой для развития механики у детей. Итак, будем изготавливать экскаватор из шприцов.

Нам понадобится: — 5 шприцов на 20 кубов; — 5 шприцов на 5 кубов; — пластиковые хомуты; — гайки, шайбы и болты диаметром 4 мм; — деревянные линейки; — рейка 30х10 см; — система от капельницы.

Первым делом нужно сделать стрелу из рейки. Ниже представляем чертежи и разметку.

Из двух линеек необходимо сделать вторую половину стрелы. Соединяем половины стрелы болтом, шайбами и гайкой. Между линейками подкладываем отрезок рейки, чтобы придать стреле форму.

Разрезаем линейку вдоль и проделываем два отверстия по краям.

Между получившимися кусками также приклеиваем отрезок рейки.

Из рейки также изготавливаем башню экскаватора.

Две заготовки башни соединяем к стреле.

Доска толщиной 2 см будет служить станиной, поэтому вырезаем круглую заготовку, на которой будет крепиться стрела.

На круглой заготовке проделываем пазы по размеру заготовок башни. Башню также можно соединить при помощи железных уголков. Если сделали пропилы, то можно дополнительно приклеить башню горячим клеем. Между двумя элементами башни приклеиваем кусок рейки, чтобы не зажать стрелу при затягивании.

Приклеиваем обрезки линейки для придания необходимой толщины.

Основание можно сделать из куска доски толщиной 3 см. На основании просверливаем отверстие и вставляем болт. Перейдем к изготовлению ковша. Заготовки представлены на фотографии ниже.

Собираем ковш клеевым пистолетом.

В рейке стрелы проделываем паз, в котором можно будет закрепить маленький шприц. Фиксируем шприц пластиковым хомутом.

Стрелу соединяем с ковшом при помощи проволоки, которая должна соединить линейку ковша с хомутом. Аналогичным образом соединяем остальные движущиеся места. По словам автора, места затягивания хомутами необходимо обмотать толстым слоем изоленты, чтобы не согнуть шприц. Также не следует затягивать хомуты слишком туго. Нагрузку на шприц можно уменьшить, если прикрепить резинку для купюр.

Малыши любят использовать в играх имитации взрослого оборудования, различных приспособлений, или действующих агрегатов. Купить качественный, практичный и выносливый экскаватор для детской площадки могут не все, но создать своими руками работающую механическую модель по готовому плану, получится у каждого домашнего мастера.

Докопаться до философского зерна

Как будет копать ваш мини экскаватор, сделанный своими руками, — это уже вопрос риторический. Но, согласитесь, собранный вами самостоятельно, он точно будет иметь право претендовать даже если и не на звание надежного помощника в хозяйстве, то уж точно на предмет вашей, теперь уже непоколебимой, гордости. Так что, дерзайте! А порадоваться чужим успехам можно на многочисленных форумах, как русскоязычных, так и иностранных.

Обратная лопата – основное рабочее оборудование для разработки грунта ниже уровня стоянки экскаватора. Применяется при копании котлованов, траншей, при планировании откосов и отсыпке насыпей. Может применяться для погрузочных работ. При работе обратной лопатой грунт копают в направлении к экскаватору. Гидравлические экскаваторы с обратной лопатой могут разрабатывать грунт и выше уровня своей стоянки, правда с меньшей эффективностью чем прямая лопата.

Исходные данные : Масса экскаватора, т 14,2 Ковш: тип 03 — вместимость, м3 0,8 Ходовое устройство: — тип гусеничное — давление на грунт, кПа 70 Параметры копания, м (не менее) — глубина копания 3,3 — радиус копания на уровне стоянки 7,0 — высота выгрузки 2,5 Расчетный грунт: — вид супесь — плотность, т/м 3 1,25 — удельное сопротивление копанию, кПа 115

3. Расчет параметров ковша 4. Определение линейных размеров стрелы и рукояти 5. Выбор типоразмеров гидроцилиндров 5.1 Выбор типоразмера гидроцилиндра ковша 5.2 Выбор типоразмера гидроцилиндра рукояти 5.3 Выбор типоразмера гидроцилиндра стрелы 6.Параметры насосно-силовой установки. Выбор типоразмеров насосов и первичного двигателя 7. Параметры привода поворотной платформы и выбор типоразмера гидромотора 7.1 Параметры внешнего нагружения 7.2 Сопротивление сдвигу при вращении поворотной части 7.3 Выбор типоразмера гидромотора 8.Параметры привода ходовых устройств. Выбор типоразмеров гидромоторов 9. Производительность экскаватора Список литературы

Штукатурка является быстрым и недорогим способом финишной отделки стен и потолков. Достоинств у этого метода не счесть, однако, наносить раствор вручную достаточно трудно, особенно если речь идёт об отделочных работах на большой площади. Сократить время, сэкономить материал, и при этом намного повысить производительность позволяет несложное приспособление, названное хоппер ковшом (пневмоковшом или штукатурной лопатой). Являясь, по сути, фактурным пистолетом, устройство наносит штукатурку на стены методом распыления, что даёт массу преимуществ перед традиционным мастерком и шпателем. Торговая сеть предлагает заводские модели штукатурных лопат различного объёма и назначения. Мы же, учитывая простую конструкцию приспособления, предлагаем изготовить его самостоятельно, тем более что материалы для пневмоковша чаще всего находятся прямо под рукой.

Конструктивные решения

Самодельный ручной экскаватор компонуется так же, как и заводские автомобильные модели. В такой технике присутствуют узлы:

  1. Несущая рама, установленная на гусеницах от трактора или автомобильном ходу.
  2. ДВС для приведения в действие гидравлики.
  3. Опорно-поворотная часть.
  4. Гидравлика.
  5. Ковш.
  6. Стрела.

Оптимальным решением будет установка оборудования на Т40 или создание своими руками подобного прицепа для установки на нем мотора, бака, колесной пары. Устойчивость машине обеспечит дополнительное башмачное крепление: пара «башмаков» удержит от опрокидывания.

Мотором может быть ДВС мощностью 15 кВт — японская или даже недорогая китайская модель.

Узлы мини-экскаватора

Стрелу и гидросистему можно приобрести в комплекте, и просто установить их на базу. Подобное решение избавит от многих ошибок и поиска запчастей. На всё время эксплуатации можно забыть о настройке землеройной машины. Но подобные комплекты дорого стоят, и при должном опыте домашние умельцы предпочитают изготовление всех узлов своими руками. Могут использоваться и модернизированные узлы от старой техники.

Система гидравлики

В заводских экскаваторах гидросистему составляют 4 части:

  • опорно-поворотная часть;
  • стрела;
  • ковш;
  • система управления.

При изготовлении землеройной машины своими руками можно прибегнуть к упрощенному варианту. В этом случае понадобится опорно-поворотная колонка и стрела. Колонка крепится на несущую конструкцию, роль которой может выполнить мотоблок. Чтобы самостоятельно сделать узлы, нужно иметь 4 гидроцилиндра для движения стрелы вниз и вверх, управления ковшом, поворотов. Подойдут старые гидроцилиндры от грузовых автомобилей советского производства.

Для гидропривода удобно использовать недорогой шестеренчатый насос. Это простое в использовании и ремонте, бюджетное решение. Чаще всего мастера выбирают НШ-10, совмещая его с распределителем Р-16А.

При необходимости увеличение мощности техники достигают путем одновременной установки 2 насосов с 2 распределительными узлами.

Как сделать ковш

Рабочей частью машины служит ковш. Эта деталь подвергается максимальным нагрузкам, потому выдвигаются повышенные требования к качеству материала. Оптимальное решение — листовая сталь 6-9-миллиметровой толщины.

Рассчитываются по чертежам и вырезаются из стального листа отдельные заготовки, надежно свариваются между собой. Для усиления боков и днища дополнительно используются пластины из стали. Эффективность и производительность ковша повысится, если на передней части приварить прочные «клыки». Для них могут быть использованы «пальцы» гусеничных машин.

Обычно при создании самодельной землеройной техники используют прямую и обратную лопату. Но при необходимости может быть собран и драглайн — техника, предназначенная для больших котлованов, траншей и пр. Он понадобится при работе ковша ниже площадки, на которой установлен самодельный экскаватор.

Ковш – наша рабочая лошадка. Непосредственная нагрузка при земельных работах ложится на этот важный узел.

Ковши для мини экскаватора нужно делать прочными, чтобы техника прослужила долго и эффективно. Изготавливаем ковш из двух боковин и днища, используя электросварку. При изготовлении усилим конструкцию ковша, приварив рёбра жёсткости и клыки. Зубья можем сделать из «пальцев» от гусениц старых тракторов.

Ковш так же можно купить готовый, но и самостоятельно изготовить его не сложно, тут нет сложных расчетов, выбор за вами.

Выбор мини экскаватора зависит только от вашего желания и возможностей. Если вы оценили свои возможности и решили строить самостоятельно свой мини экскаватор – вы получите море удовольствия от процесса и результатов вашего труда. Если ваше финансовое положение позволяет купить новую модель – замечательно, она прослужит долго и эффективно.

Но для технически творческого человека истинным удовольствием всё-таки будет создать свою собственную модель

Тут важно чтобы результаты вашего труда не померкли после подсчётов растрат на строительство. Если вы не уверены в своих силах и навыках – ваш мини экскаватор может обойтись вам дороже, чем купить готовый

Детский экскаватор своими руками

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете и научитесь самостоятельно делать детские экскаваторы из подручного материала. Сделанный экскаватор получился очень бюджетный, потому как все материалы имелись у мастера в наличии, а основные детали сделаны из дерева и доски, так что проблем с поиском и покупкой составляющих возникнуть недолжно)

Данный экскаватор автор собирал специально для своего сына, чертежей не составлял, а делал по нашему «на глазок» но получилось очень достойное изделие. Самоделки для детей-это круто друзья! Как то сынишке автора на день рождения подарили большой пластмассовый грузовик для игры в песочнице, а вот насыпать песок в большой кузов приходилось маленькой лопаткой, вот тут то и пришла мастеру в голову идея сделать эдакий детский экскаватор. Так детишкам и играть интересней, один подъехал на самосвале, а второй экскаватором нагружает его кузов песком.

Итак, давайте более внимательно рассмотрим весь поэтапный процесс создания экскаватора.

  • доска 25 мм
  • пластмассовый ковш
  • краска
  • жесткий диск
  • металлические перфорированные пластины
  • болты, гайки, шайбы.
  • дисковая пила
  • ножовка
  • дрель
  • молоток
  • рулетка
  • кисть
  • гаечные ключи

Пошаговая инструкция по изготовлению детского экскаватора своими руками.

Вначале было создано основание на поворачивающейся платформе. Далее система рычагов и сам ковш. Покраска. И вот такой экскаватор получился в итоге

Всем большое спасибо за внимание!

Как обслуживать мотоблок?

Простая и прочная конструкция мотоблока означает высокую надежность и низкие эксплуатационные расходы.

Типичный уход состоит из замены масла и фильтра, как и любого другого оборудования; ежегодная смазка контрольного кабеля; время от времени проверять затяжку креплений, подверженных высоким нагрузкам, например, болтов, на которых крепятся орудия; и замена изношенных деталей. ножей косилок, зубьев культиватора и т. д.-по мере необходимости. Возможный ремонт после сотен (возможно, тысяч) часов использования может включать такие элементы, как сцепления и муфты ВОМ; коробки передач практически не выходят из строя.

Благодаря относительно простой конструкции, которую использует большая часть этого оборудования, даже этот ремонт обычно может быть выполнен дома любым человеком с приличными механическими способностями; много практических документов и видео доступно в Интернете. При необходимости оборудование можно доставить дилеру для ремонта. В этом случае у мотоблоков есть то преимущество, что для их перевозки не нужен огромный грузовик или прицеп; Благодаря регулируемой конструкции руля, позволяющей складывать их в небольшую упаковку, любой мотоблок поместится во внедорожник или большинство универсалов.

И последнее, но не менее важное: основным преимуществом мотоблока является физическая нагрузка. Сколько раз вы слышали от врача «Ходьба

лучшее упражнение» или «Вам действительно следует больше ходить»? Сколько американцев покупают членство в клубе здоровья и ходят на беговой дорожке, а затем идут домой и садятся на газонокосилку? Прогулочные коляски позволяют вам выполнять свою работу и хорошо тренироваться, пока вы ею занимаетесь. поистине лучшее из обоих миров для фермера-любителя.

Нюансы использования чужих чертежей

В случае использования готового чертежа важно обращать внимание на указанные в нем единицы измерения. Удобнее всего использовать сантиметры для точного определения размеров деталей техники, но бывают случаи, когда все замеры обозначены дюймами. Конечно, удобнее всего использовать собственные знания для составления индивидуальной схемы, которая будет соответствовать размерам и особенностям уже имеющихся в наличии запчастей

Когда же оптимальная схема будет составлена, можно смело начинать расчеты будущих затрат, учитывая инструменты и детали в наличии и те, которые еще нужно докупить для работы

Конечно, удобнее всего использовать собственные знания для составления индивидуальной схемы, которая будет соответствовать размерам и особенностям уже имеющихся в наличии запчастей. Когда же оптимальная схема будет составлена, можно смело начинать расчеты будущих затрат, учитывая инструменты и детали в наличии и те, которые еще нужно докупить для работы.

Пошаговая инструкция по сборке

Многие, кто интересовался вопросом, как сделать трактор из мотоблока, также искали информацию о подробных чертежах и инструкциях. Если следовать указанным в инструкции этапам пошагово, то в переделке мотоблока нет ничего сложного даже для начинающего мастера. И для начала нужно разобраться с тем, как сделать раму и коробку к мототрактору.

Рама и кузов


Перед началом производства необходимо подготовить хороший чертёж, который будет составлен согласно всем общепринятым нормам, а также будет правильным и логичным. То есть не нужно просто нарисовать что-то красивое. Требуется сделать правильные расчёты, которые смогут показать и предугадать, будет ли техника устойчивой. Она должна выполнять все нужные требования в хозяйстве.

Когда необходимые навыки и опыт есть, можно приступать к изготовлению чертежа. В противном случае нужно пригласить знакомых, которые смогут нарисовать схему, но они должны уметь хорошо делать чертежи.

После того как чертёж будет готов, необходимо переходить к изготовлению рамы и кузова. Из заранее приготовленных стальных профильных труб необходимо сварить раму, которая будет отлично выдерживать дополнительную нагрузку. Для соединения углов рамы используются болты. Отверстия для болтов, соответственно, делаются дрелью. После этого рама сваривается вместе.

Самым популярным и долговечным материалом для создания кузова считается нержавейка. При этом высота бортов должна составлять 30 см. Когда такой аппарат делается для небольшого участка, где нет особо много места, то можно сделать мотокультиватор с ломающейся рамой. Это будет идеальным вариантом.

Рулевой механизм и сиденье

Сиденье можно сделать из разнообразных материалов, но самый простой вариант — это использовать готовое автомобильное кресло.

Потом также необходимо установить руль. Прежде всего необходимо прикрепить шарнирный узел. В этом случае при повороте будет поворачивать именно узел, соединяющий конструкцию, а не колёса. Высоту руля при установке необходимо отрегулировать под себя.

Колёса аппарата

Если есть желание немного сэкономить на конструкции, можно использовать колёса от «Жигулей». Но они для этого идеально не подходят, так как могут мешать при работе на поле. Самый ходовой диаметр колёс при создании подобных машин — от 11 до 14 дюймов.

Если колёса меньше минимальных показателей, то агрегат будет тонуть во влажном грунте, а если больше, то управление будет очень сложным. К тому же покрышки должны быть специально подогнаны под колёса для мотоблока.

Крепление для мототрактора необходимо сделать из нержавеющей трубы. Такой агрегат прослужит долгие годы, поскольку труба не будет ржаветь. Но если бюджет на сооружение мототрактора немного выше и хочется сэкономить время, то можно купить готовое крепление в магазине. Сцепка должна находиться в районе рулевой стойки.

Создание прицепа-адаптера

Прицеп-адаптер — это дополнительный «гаджет» для мотоблока, который может сниматься с общей конструкции. Он позволяет проводить различные работы по хозяйству. Такой аппарат по праву можно считать мини-трактором.

Для его создания сначала нужно сделать раму с одной осью. Можно использовать детали от мотоцикла с коляской. Ось создаётся из профиля 40х40х2. Её необходимо обрезать и установить колёсные втулки. После этого проверить их корректную работу и местонахождение. Впоследствии такую ось прикрепляют к мотоблоку и вымеряют длину трубы.

Важно также правильно изготовить крепление для сидения. Этот элемент зависит от выбранной конструкции мототрактора

Для того чтобы усилить адаптер, необходимо приварить трубы 30х30 миллиметров. Они усилят раму и сделают конструкцию намного надёжнее. На оси мотоблока следует также приварить подножки из толстых листов металла.

Как оказалось, сделать мини-трактор самостоятельно из мотоблока несложно, главное — желание, а также немного опыта работы со сваркой и хорошая фантазия.

Выбор модели

Правильно собранный мини-экскаватор ничем не уступает моделям, созданным по всем правилам в заводских условиях. Обладает некоторыми преимуществами для частного использования: минимальный расход топлива, простая транспортировка, адаптированность под конкретные потребности, малый вес. Работать можно на любых площадях, в том числе в складских и других закрытых помещениях. Обычно подобная техника требуется на дачах, у загородных домов, используется в рытье ям и котлованов, для неглубоких коммуникаций и пр.

Существуют различные виды мини экскаваторов

Типы самодельных моделей:

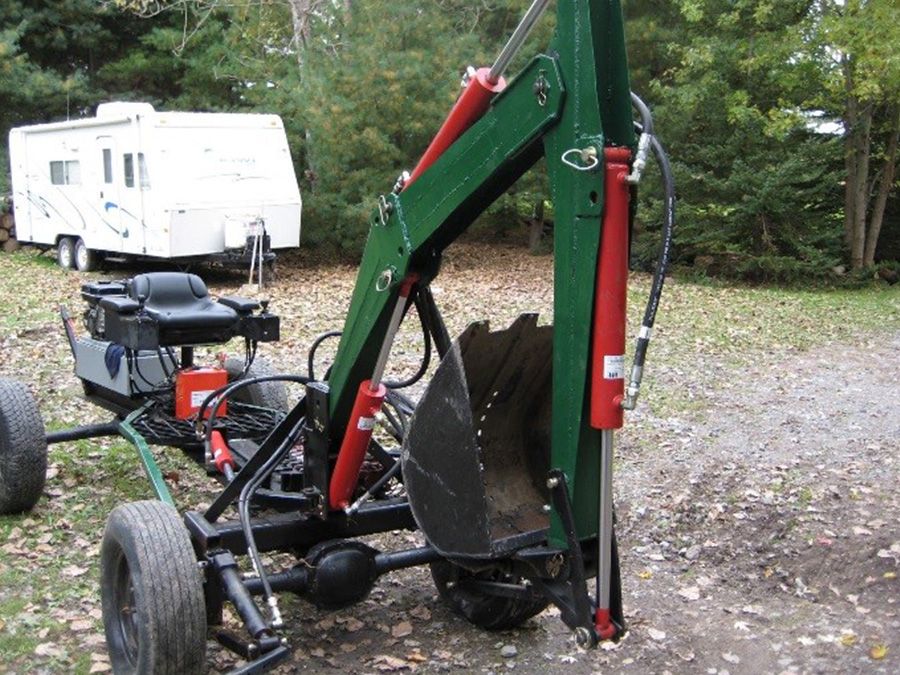

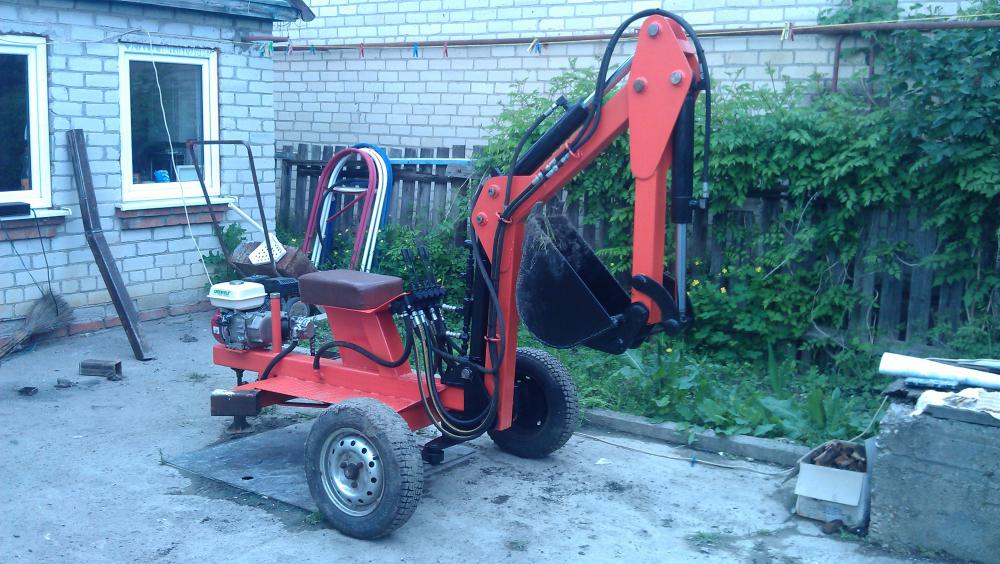

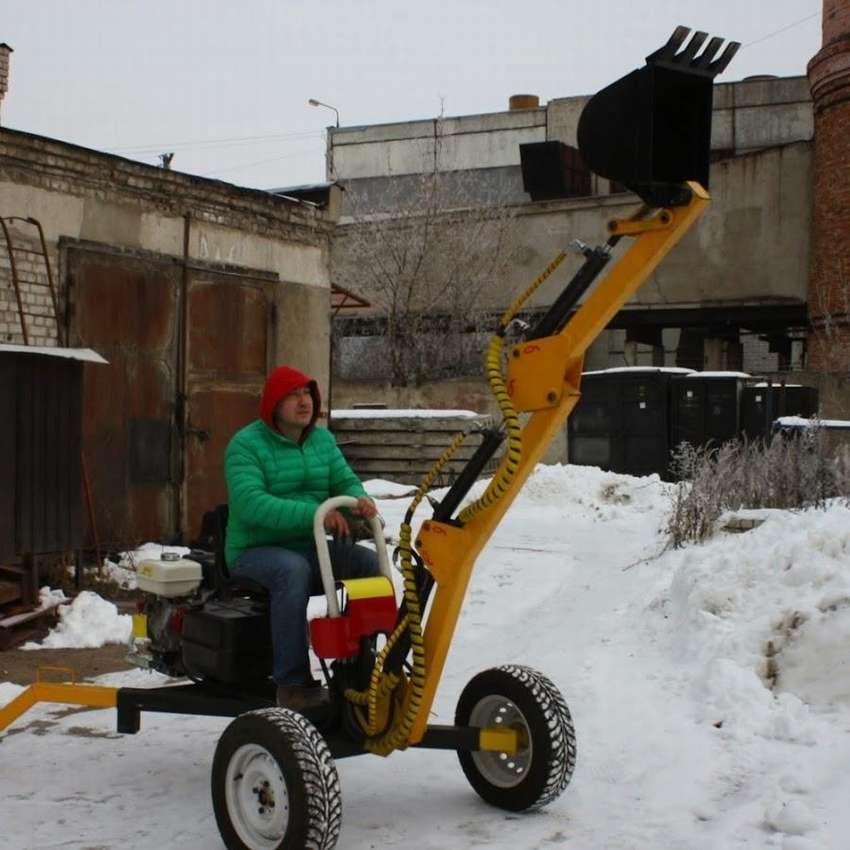

  1. Экскаватор из мотоблока, на базе имеющегося минитрактора или просто автомобиля. На нем используется навесное оборудование. Собирается автономная техника на гусеничном или автомобильном колесном ходу, способная перемещаться по участку самостоятельно. Другой вариант — машина, перемещаемая с использованием вспомогательных средств. Если понадобится, все навесное оборудование легко демонтируется, а использованная база снова используется по прямому назначению.

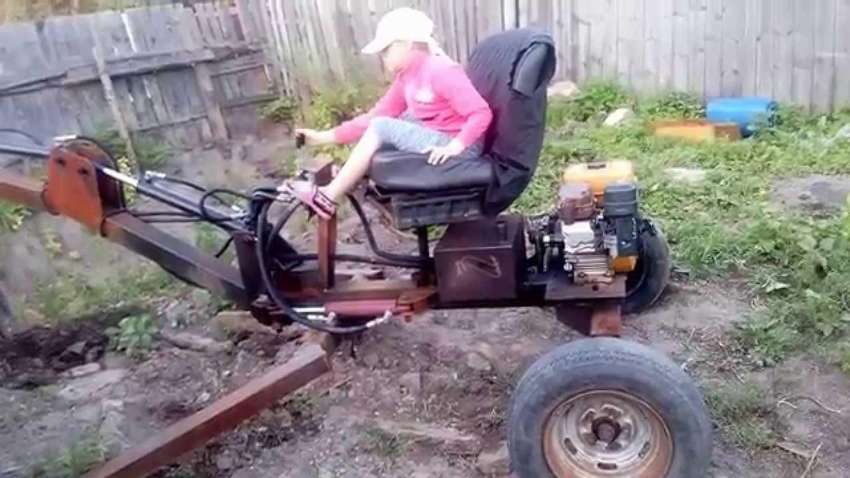

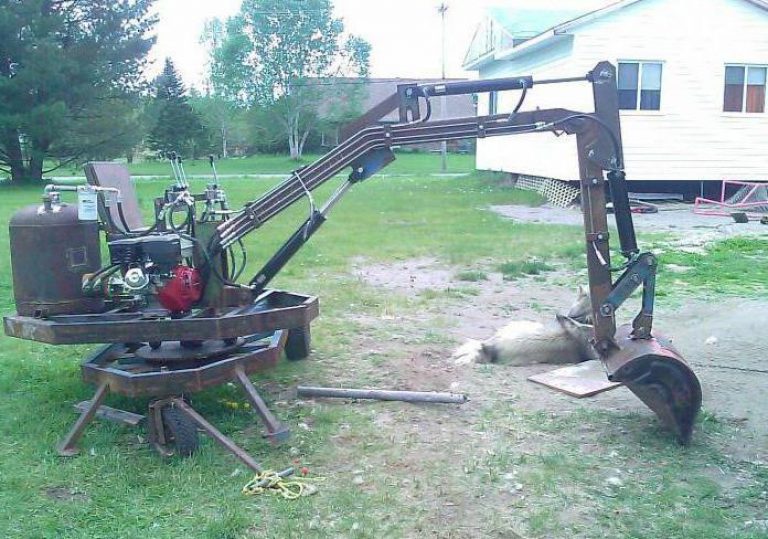

  2. Мини экскаватор с нуля. Трудоемкий вариант для самых опытных умельцев. Невозможно справиться с подобной задачей новичку, время и деньги будут потрачены зря. Понадобятся специфические навыки или квалифицированные помощники, хороший багаж технических знаний.

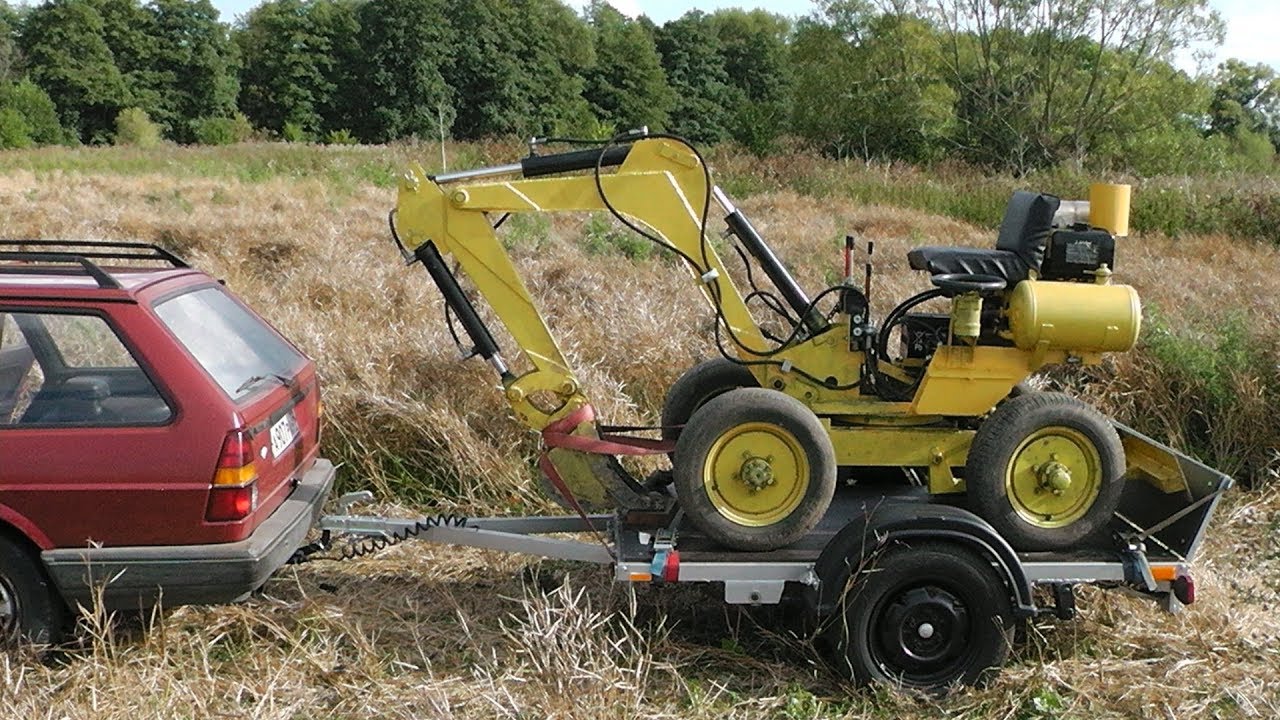

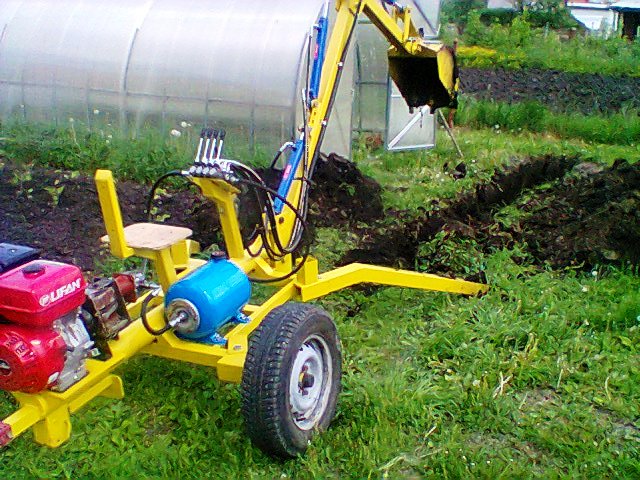

  3. Простое бюджетное решение — прицепной экскаватор на прицепе Т40 с рамой и колесной осью.

Устанавливается автономный двигатель, гидравлика и специфическое оборудование.

Это интересно: Самые популярные модели российских и азиатских мини-экскаваторов: рассказываем по полочкам

Приступаем к работе

Некоторые домашние умельцы, собирают самодельный мини-экскаватор из готовых узлов. Необходимые детали приобретаются в магазинах, но в этом случае, гораздо проще и дешевле будет купить уже готовую модель. Поэтому мы рассмотрим вариант самостоятельной сборки из старых деталей.

Рама. Этот элемент рекомендуется делать из металлического швеллера № 8 или 10. Швеллер разрезается на куски нужной длины и соединяется между собой при помощи сварки. К раме крепится колёсная ось от старого автомобильного прицепа. Сверху к швеллеру привариваются металлические листы, это будет платформа для оборудования. Рекомендуется сразу определить место для крепления стрелы, и усилить его дополнительными листами железа и кронштейнами.

Стрела с ковшом. Если у вас нет опыта по сборке сложных механизмов, то лучше купить уже готовую стрелу. При самостоятельном изготовлении стрелы, рекомендуется использовать трубы круглого или квадратного сечения, с толщиной стенок 6-8 миллиметров. Стрела состоит из трёх частей, которые соединяются между собой шарнирами или втулками.

Ковш можно сварить самостоятельно, из металлических листов. Чтобы конструкция получилась достаточно прочной, рекомендуется усилить верхнюю часть дополнительной полоской металла, пустить продольные рёбра жёсткости и сделать «клыки». Для изготовления зубьев ковша, можно использовать металлические «пальцы», позаимствованные с гусениц старого трактора.

Гидравлика. Это самый сложный элемент мини-экскаватора. Гидросистема отвечает за работу стрелы. Чтобы стрела опускалась, поворачивалась и двигалась, вам понадобятся 3 гидравлических цилиндра. Ещё один будет отвечать за управление ковшом. Снять их можно с любого старого грузового автомобиля, где цилиндры отвечают за подъём кабины.

Чтобы гидравлическая система работала, необходимо установить насос. Оптимально подойдёт насос шестеренчатого типа НШ-10. В комплекте с насосом можно использовать четырёхсекционный гидрораспределитель Р-16А или РГС-253. Всё гидравлическое оборудование соединяется между собой шлангами. Насос соединяется с двигателем, на платформе устанавливается ёмкость для масла.
