Сборка бензопилы Stihl 180
Собирать пилу stihl ms 100 восемьдесят назад, довольно легко, главное придерживаться последующего метода:
- Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Stihl 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
- Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
- Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в место посадки в цилиндре;
- Дальше обезжирить место установки картера и сам картер, после этого промазать герметиком и установив на место закрутить четыре винта крепления;
Чтоб собрать пилу Stihl 100 восемьдесят после того момента как собран движок, необходимо соблюдать оборотную последовательность разборки. Принципиально отнестись к процессу пристально и не запамятовать установить тяги на карбюратор, и подключить провод зажигания.
Ниже можно поглядеть разборку Stihl 100 восемьдесят на , оно изготовлено для малоопытных юзеров, в нем тщательно показан весь процесс.
Разборка бензопилы Stihl 100 восемьдесят и её сборка, при наличии определенного опыта проводится довольно легко, главное перед работой хорошо очистить пилу и не спешить. Для того чтоб маленькие детали не потерялись, необходимо использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.
Конструкция и принцип работы механизма сцепления бензопилы
Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.
Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

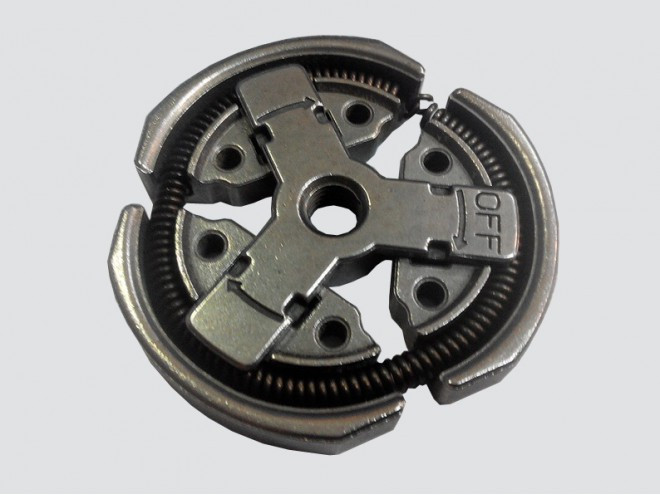

Механизм сцепления состоит из следующих конструктивных элементов:
- Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
- Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
- Пружина — обеспечивает прижатие накладок к коленчатому валу
Теперь о принципе действия муфты бензопилы.
Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.
Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.
Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.
Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.
Типы поломок сцепления
Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:
- износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
- повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
- на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).
Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт
Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров
Как снять сцепление на бензопиле?
Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.
Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).
Ремонт механизма сцепления — замена пружины
Не торопитесь менять весь механизм, так как устранить неисправность сцепления можно путем замены неисправной детали. Чаще всего причиной неисправности является пружина, которая растягивается и может повредиться. Уже растянутая пружина является неисправной. Если произошло повреждение пружины, то ее можно заменить, чтобы восстановить работоспособность инструмента. Инструкция по замене зависит от конструкции механизма, так как сжимающие устройства бывают разных видов, но все они подлежат замене. Процедура эта не столько сложная, как требующая особой внимательности и соблюдения последовательности действий. Как заменить пружину на муфте бензопилы, подробно показано в видео ролике.
Если повредилась фрикционная накладка, то эту деталь также можно заменить. Замена детали также нужна в случае износа резьбового соединения, что случается при частом снятии и установке муфты на место. Чтобы понять причину неисправности детали, понадобится для начала произвести визуальный осмотр. Если износились зубья звездочки, то ее следует заменить. Несъемные звездочки надо менять вместе с барабаном.
Причины, по которым требуется разбирать сцепления:
- Неисправная или лопнувшая пружина;
- В результате нагрузок на бензопилу и износа деталей, пружина покинула свое место;
- Сколы на тарелке сцепления;
- Износ деталей.
Триммеры и бензопилы
1) Неисправность бензопилы: Цепь крутится почти постоянно (двигатель, при этом, может работать не устойчиво). Причины неисправности: Лопнула пружина сцепления. Ремонт бензопилы своими руками: Заменить лопнувшую пружину сцепления новой (подробно см. ниже «Как снять сцепление бензопилы»). У бензопил Хускварна – одна пружина сцепления и два грузика, у бензопил Штиль – три пружинки сцепления и три грузика (кулачка, сектора). Если не удастся найти саму пружину сцепления, придется менять всё сцепление.
2) Неисправность бензопилы: Цепь крутится почти постоянно, иногда в сцеплении слышны посторонние звуки. Причины неисправности: Откололся косок кулачка сцепления (из-за перегрева) и слетела пружина сцепления. О перегреве свидетельствуют посиневшие кулачки сцепления. Перегрев аж до поломки сцепления может произойти, если работать бензопилой с включенным тормозом цепи или тупой цепью. Ремонт бензопилы своими руками: Заменить сцепление в сборе (подробно см. ниже «Как снять сцепление бензопилы»).
3) Неисправность бензопилы: Сцепление часто «пробуксовывает», иногда лопает пружина. Причины неисправности: Износ сцепления бензопилы. Ремонт бензопилы своими руками: Заменить сцепление бензопилы в сборе.
Типы поломок сцепления
Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:
- износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
- повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
- на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).
Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт
Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров
Обязательно ознакомьтесь со статьей, где рассматривается правильный зазор на свече бензопилы и ее устройство.
Как снять сцепление на бензопиле?
Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.
Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).
Чтобы демонтировать сцепление, придерживаемся такого алгоритма действий.
- Демонтируем всю гарнитуру. Также снимаем колпачок, размещенный на воздушном фильтре и сцеплении.
- Вручную стопорим коленвал, чтобы он не вращался. Удобнее это делать, используя веревку, которую продевают сквозь свечное отверстие, одновременно удаляя саму свечу. Не забудьте, что для этого нужно надежно зафиксировать в одном положении поршень. Альтернативно удаляют стартерный колпачок и вворачивают пару болтов в роторный механизм системы зажигания.
- При помощи специального ключа, что обычно входит в комплектацию инструмента, откручиваем сцепление (откручивать нужно движениями против хода часовой стрелки). Не нужно бояться прикладывать усилия, обычно крепежные элементы данного узла на современных бензопилах прочные.
- Удаляем барабан и ведущую звезду.
После этого можно установить новые запчасти (которые нуждались в замене). Закручивая крепежные элементы, проделываем движения по ходу часовой стрелки. Не забудьте о коленвале, где размещен стартер. Его нужно стопорить.
При сборке, придерживаемся того же алгоритма действий, но в обратной последовательности.
Вкручивая узел вручную, для фиксации используйте ручку тормоза цепного элемент. Наклоните инструмент вперед, попробуйте завести его, снимите агрегат с тормоза.
Говоря о полной замене сцепления, не забывайте о том, что менять узел специалисты рекомендуют после двух замен направляющей. Учитывать нужно при обслуживании муфты и такие нюансы:
- на некоторых пилах есть шайба, расположенная в зазоре между сцеплением и звездочкой (мотором и звездочкой иногда), это нужно учитывать во время ремонтных работ;
- разбирая инструмент, демонтируя сцепление, старайтесь не повредить специальную пружину масляной помпы (привода этого узла), не пытайтесь поставить ее в первоначальное положение, иначе это вызовет причины с подачей смазочного материала.
Перед тем, как эксплуатировать пилу, на которой было отремонтировано сцепление, проверьте агрегат на исправность работы двигателя, надежность фиксации болтов, протестируйте смазочную систему.
Ремонт сцепления: нюансы процесса
Stihl MS 180 – инструмент надежный и неприхотливый, но иногда требующий ремонта, как и любая техника. В этой статье рассмотрим, как происходит разборка бензопилы штиль мс 180, которая необходима в случае капитального ремонта двигателя.
Сейчас читают: Высоторез аккумуляторный Greenworks 2 в 1 кусторез-сучкорез 40V без АКБ и ЗУ
Всем доброго времени суток!Давно не писал ни чего в блог, то занят был (работа и дача (дом в деревне) да ещё затеял разобрать сарай и построить баньку), но вот и повод появился — бензопила штиль пилила и заглохла… Правда потому, что я её забыл заправить, но лёгких путей не ищем — открыл посмотреть воздушный фильтр, а там грязи и после прочистки пила не заводилась… Думал может что в карбюратор попало — надо разбирать… Ну вот думалось, что бак полный я же цепь подтянул и масло для цепочки заправил…
Полный размер
Полный размер
штиль пока работает исправно
Что то я немного отклонился от темы…Погнали разбирать. Прежде чем снимать боковую крышку с зажигания, снимаем крышки с топливного бочка и масляного.
Полный размер
снимаем крышки с бачков
Полный размер
снятие катушки зажигания
Полный размер
открутив три самореза снимаем крышку зажигания
Далее следует демонтаж воздухозаборника и карбюратора
Полный размер
открутив две гайки снимаем воздухозаборник
Полный размер
Затем снимаем топливный бачёк шланг был снят при демонтаже карбюратора.Далее следует снять вал (назову его вал включения и выключения бензопилы (так как не знаю правильного названия)) с одной стороны вынимается в верх, затем вытаскиваем другой конец в сторону.
Полный размер
снимаем топливный бачёк.
После следует снять глушитель, также отвернув две гайки, забыл сделать фото.
Можно уже приступать к демонтажу ручек которые как бы держат всю конструкцию, а для этого нужно отвёрткой снять три заглушки
Полный размер
Полный размер
разбираем сцепление
Для того, что бы продолжить снимать сцепление нужно отвернуть гайку, а для этого необходимо застопорить коленвал.Я поступил следующим образом — Отвернул свечу и в это отверстие засунул шнурок с узелками предварительно крутя ротор и смотрел в снятое с глушителя отверстие, что бы поршень встал в нижнюю мёртвую точку
Полный размер
Полный размер
можно вставлять шнурок
Полный размер
стопорим коленвал
вот можно откручивать гайку — Гайку сцепления следует отворачивать в направлении как показано на фото — Там ещё будет пара нехитрых деталей (игольчатый подшипник, какая то крышечка и пластмассовая втулка с резьбой и стопором — всё вынимается легко.
Полный размер
То же самое проделываем с гайкой ротора
Ротор следует аккуратненько сбить с вала, а на валу и самом роторе есть пазы (про них нужно не забывать при сборке)
Вот почти и всё, остаётся только вынуть движок из пластмассового корпуса, отсоединив резинки на корпусе с впускным отверстием на цилиндре. В завершение ещё одно фото для тех, кто задумал снять коленвал с поршнем
Полный размер
Отвернув эти четыре болта вынимаем коленвал с поршнем
А мне это не к чему, так как я собираюсь просто всё вычистить и привести в порядок.Всё всем добра и бабла!
Замена Сцепления На Мотокосе
Описаны неисправности сцепления триммера и сцепления бензокосы, также как снять сцепление на триммере и как снять сцепление на бензокосе.
1) Неисправность сцепления триммера: На холостых оборотах ножик вертится практически всегда, в фронтальной части мотора слышны посторонние звуки, при всем этом триммер косит нормально.
Сцепление бензокосы такое же как у триммера.
Причины неисправности: Лопнула пружина сцепления триммера (лопнула пружина сцепления бензокосы).
Ремонт триммера своими руками: Заменить лопнувшую пружину сцепления новой (подробно см. Ниже Как снять сцепление на триммере). Или, если отломался на пружине только крючок скраю, можно нагреть пружину горелкой, отогнуть одно кольцо, чтобы получился новый крючок и закалить пружину (такая пружина сцепления может проработать даже несколько лет).
Ремонт бензокосы своими руками аналогичен ремонту триммера.
2) Неисправность триммера: Сцепление триммера часто пробуксовывает, иногда лопает пружина сцепления.
Сцепление бензокосы как у триммера.
Причины неисправности: Износ колодок сцепления триммера (колодок сцепления бензокосы).
Ремонт бензопилы своими руками: Заменить колодки сцепления триммера (подробно см. Ниже Как снять сцепление на триммере).
Ремонт бензокосы своими руками такой же как и ремонт триммера.
Как снять сцепление на триммере / как снять сцепление на бензокосе
- Чтобы снять сцепление на триммере (снятие сцепления на бензокосе аналогично), надо сначала снять крышку глушителя, металлическую подставку, крышку стартера и крышку цилиндра, чтобы они не мешали снять крышку сцепления триммера.
- Снимаем крышечку амортизатора (выкрутив два боковых винта), отпускаем болт, стягивающий амортизатор и вынимаем трубу с амортизатора.
- Выкручиваем 3 или 4 болта и снимаем крышку сцепления.
- Оцениваем износ колодок и барабана сцепления, смотрим, не сломана ли пружина, осматриваем состояние подшипника.
- Чтобы заменить, например, колодки (грузики) сцепления триммера, надо снять пружину сцепления, а затем выкрутить болты-оси на колодках (если надо, предварительно застопорив коленвал, запихнув в свечное отверстие верёвку, когда поршень находится в НМТ).
Принцип работы центробежного сцепления триммера
Во время работы триммера на холостых оборотах, колодки сцепления, хоть и вращаются вместе с коленвалом, но не касаются барабана сцепления, так как сжаты пружиной и не передают крутящий момент от мотора на режущее оборудование.
Во время работы двигателя на оборотах выше холостых (выше 4000 об/мин), грузы сцепления под воздействием центробежной силы разжимаются (преодолевая усилие пружины) и упираясь своей внешней фрикционной поверхностью во внутреннюю поверхность барабана сцепления, начинают его вращать, передавая тем самым крутящий момент от мотора на режущее оборудование триммера (или бензокосы).
16 мыслей о “Сцепление триммера – неисправности, причины и способы устранения”
Здравствуйте подскажите почему на сцепление у бензокосе рвёт пружины Зарание благодарин
Думаю, что пружина сцепления лопнула, пружина сцепления триммера часто ломается потому, что:
При каких проблемах нужно заменить сцепление
Сцепление снимается и разбирается в следующих случаях:
- При лопнувшей пружине, когда мотор функционирует нестабильно;
- Пружина спала;
- Произошел скол барабана и слышен шум;
- Естественный износ после продолжительной работы.
Двигатели, которыми комплектуются практически все современные модели бензопил, соединяются редуктором с пильной поверхностью. Цепь двигается, но если включен холостой ход, то остается неподвижной. При увеличении нагрузки намного больше допустимой, сцепление прекращает подавать крутящий момент на шину. Это спровоцирует остановку мотора. Если такие ситуации часто происходят, то сцепление изнашивается гораздо быстрее. Некоторые производители в своей инструкции к инструменту специально указывают, что сцепление является не основной деталью, требующей замены спустя время.
Ремонт сцепления: нюансы процесса
При самостоятельном обслуживании муфт сцепления необходимо знать, что:
- несколько пилы имеют шайбу, которая находится как между звездочкой и сцеплением, так и звездочкой и мотором. Учитывайте это при ремонте;
- спецпружина привода масляной помпы не должна повредиться в ходе разборки, а так же подлежит возврату на первоначальную позицию. В противном случае цепь будет недополучать смазку или вообще перестанет смазываться.
Инструмент, побывавший в ремонте, должен пройти проверку на предмет надежности болтовых стяжек, подачи смазки к цепи и исправности мотора (он должен плавно включаться и ровно работать). Лишь после этого его можно эксплуатировать.
https://youtube.com/watch?v=3NHDu644T1c
Барабан сцепления бензопилы является одним из самых распространенных расходных материалов в бензопиле, ведь именно он приводит в движение режущую цепь. Сами барабаны делятся на два вида – с приварной ведущей звездочкой и со сменным венцом, причем во втором случае изнашивается только сменный венец, сам барабан меняется гораздо реже.
Выполняя ремонт сцепления бензопилы, придерживаются правила – при полном износе двух цепей меняется шина, при износе двух шин меняется барабан сцепления. Уровень износа звездочки можно определить без специальных приспособлений, достаточно просто осмотреть ее – цепь, двигаясь на высоких оборотах, со временем протирает зубцы, по которым двигается. Если износ достаточно сильный, то замена барабана сцепления бензопилы неизбежна.
В статье пойдет речь о бензопиле Husqvarna 137. Замена барабана сцепления является несложной процедурой и проходит в несколько этапов.
Сначала нужно снять крышку шины и цепного тормоза. Для этого подойдет комбинированный ключ, входящий в комплектацию бензопилы.
Затем снимаем крышку воздушного фильтра, выкручиваем свечу зажигания, стопорим поршень бензопилы Husqvarna 137. Для этой процедуры рекомендуется использовать обычную веревку, так как при использовании металлического стопора есть риск пробить поршень.
На самом диске сцепления указано направление для его снятия и два отверстия для съемника сцепления.
Выкручиваем сцепление по часовой стрелке и снимаем его. Под диском сцепления находится прижимная шайба, ее тоже нужно снять.
Под самим барабаном сцепления находится маслонасос с шайбой, на которую устанавливается новый барабан.
Сборка бензопилы происходит в обратном порядке за исключением затягивания диска сцепления. После накручивания сцепления на резьбу необходимо заново застопорить поршень во избежание деформации стартерной группы, которая находится по другую сторону коленвала.
Замена барабана сцепления бензопилы является неотъемлемой частью технического обслуживания, которая продлит жизнь всем элементам режущего оборудования. Установка на изношенный барабан новой режущей цепи уже через несколько секунд работы повлечет за собой растягивание цепи. В свою очередь, это приведет к небольшому увеличению шага цепи, повысит нагрузку на подшипник и звездочку на самой шине. Поэтому, решив сэкономить на своевременном сервисном обслуживании, то будьте готовы к тому, что через малый промежуток времени потребуются гораздо более серьезное вложения на покупку всех расходных материалов режущего оборудования.
26,808 просмотров всего, 1 просмотров сегодня
Конструкция и принцип работы механизма сцепления бензопилы
Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.
Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.
Механизм сцепления состоит из следующих конструктивных элементов:
- Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
- Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
- Пружина — обеспечивает прижатие накладок к коленчатому валу
Теперь о принципе действия муфты бензопилы. Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.
Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.
Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.
Ремонт барабанов
Повреждение плунжера в пиле сопровождается громким звуком при включении. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с осмотра топливной системы в первую очередь. Проблема может быть сбой карбюратора. В некоторых случаях барабан падает из-за рукоятки, которая выходит из канавок. Чтобы проверить его, вам нужно открыть защитную крышку. Затем дроссель удаляется и проверяется топливная система.
Все трубки должны быть подключены. После этого необходимо проверить кривошип, расположенный над карбюратором. Если он исчез из канавок, вы можете исправить это самостоятельно. Однако, если он сильно деформирован, его нужно будет заменить. Барабан в этой пиле расположен рядом с воздушной заслонкой. Когда он бьет против сцепления, его защитное кольцо повреждено. Если он полностью уничтожен, то барабан должен быть полностью изменен. В этом случае вам необходимо знать маркировку продукта. При установке барабана достаточно просто, и вы можете самостоятельно управлять установкой
В этом случае важно не повредить топливную систему во время ремонта
Причины неисправностей
При регулярной и интенсивной работе, а также после попадания грязи на движущиеся элементы бензопилы муфта постепенно изнашивается. В отличие от цепи замена и профилактика требуется гораздо реже. Распространённые неисправности, требующие ремонта:
- Повреждение пружины. Она может быть представлена витковым типом или стальной пластиной. Деформации на этом элементе появляются из-за растяжения, механических повреждений. Требуется снятие барабана.
- Повреждение и износ барабана. Определить такую неисправность можно по внешнему виду механизма сцепления – на нем имеются сколы, трещины и повреждения. Синий оттенок поверхности металла может говорить о перегреве.
- Выработка муфты. Как правило, изнашиваются резьбовые соединения или растягиваются пружины. Требуется полная замена всей муфты.
- Износ звездочки. Замена и коррекция звездочки – плановая работа, которая является частью обслуживания бензопилы.
Продолжительность эксплуатации сцепления зависит не только от качества комплектующих, но и правильного использования бензопилы. Следует избегать закусывания цепи в древесины, использовать старое и отработанное масло. Помимо этого, не рекомендуется увеличивать обороты при включенном ручном тормозе. Определить дефекты механизма легче всего во время пиления небольшой заготовки. Если наблюдается снижение скорости вращения цепи или ее остановка, нужно проверять внутренние части инструмента.
Как снять сцепление на бензопиле?
Для того чтобы снять сцепление с бензопилы, в первую очередь следует быть внимательным и осторожным, чтобы не повредить ничего лишнего.
Выполнять эту операцию следует по такому алгоритму:
- Снимите пильную шину и цепь. Для этого открутите ручной тормоз цепи, потянув ручку на себя. Затем демонтируйте шину, удалите загрязнения.
- Снимите кожухи с воздушного фильтра и сцепления.
- Заблокируйте коленвал. Это обязательная процедура для избегания его вращения во время работы. Для этого выкрутите свечу зажигания, зафиксируйте поршень в нижней «мертвой» точке и проденьте в свечное отверстие веревку.
- С помощью специального ключа снимите сцепление. Откручивать его нужно по часовой стрелке, поскольку у него обычно левая резьба.
- Заменяем поврежденные детали. Собрать сцепление бензопилы следует в обратном порядке, в котором проводился разбор.
Довольно часто замена цепной муфты, включая Champion 242, объясняется тем, что эта часть может лопнуть. И причина проста.
Все современные бензопилы оснащены цепным тормозным устройством, и в большинстве моделей он управляется с помощью ленты, расположенной на покрышке шины и цепи, окружающей барабан сцепления.
Если пользователь не отключает цепной тормоз во времени, а, наоборот, продолжает нажимать на спусковой крючок дроссельной заслонки, крышка шины и цепи будут таять, заставляя барабан сцепления лопнуть. В этом случае ремонт бензопилы неизбежен.Рассмотрим замену барабана сцепления на примере бензопилы Champion 242, которая полностью самоисполняется.Замена барабана сцепления выполняется в несколько этапов, мы рассмотрим каждый из них:
- Снимите крышку воздушного фильтра.
- Чтобы отвинтить гайки, удерживающие структуру муфты на коленчатом валу, необходимо остановить двигатель. Для этого снимите крышку с свечи, поверните ее и вставьте веревку в отверстие для свечи.
После этого плавно потяните ручку стартера, чтобы удалить оставшееся пространство в камере сгорания. Не рекомендуется использовать металлическую пробку, так как коленчатый вал можно проворачивать во время отвинчивания гайки.
В этом случае поршень возьмет веревку, и стопор сломает ее дно.
Советы: как снять звездочку с бензопилы
- Особенности барабана сцепления в бензопилах
- Метод проведения подмены барабана сцепления
Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. 3 самостоятельная регулировка карбюратора карбюратор на бензопиле Partner 350. Как снять сцепление чтобы снять сцепление на бензопиле, с моей китайской.
Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров.
В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.
Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.
Барабан, размещающийся в базе сцепления механизма, является неотъемлемой частью системы привода цепи. Как снять сцепление на бензопиле? Замена муфты своими руками и как собрать сцепление обратно — всё это читайте на нашем сайте! Эта деталь собственной формой припоминает звезду, за счет чего она и получила свое заглавие. Как снять сцепление на бензопиле: STIHL, Husqvarna.
Зависимо от вида бензопилы деталь может быть проф либо бытовой. Потому что проф пила употребляется более нередко, чем бытовая, то и ведущая звездочка просит постоянной подмены. У бензопил Husqvarna как снять сцепление чтобы снять сцепление на бензопиле.
Если гласить о бытовых инструментах, то тут все находится в зависимости от объема выполняемой работы и нагрузки, которая оказывается на цепь устройства.
В большинстве случаев требуют подмены звездочка, венец и подшипник пилы.
Обычно для того, чтобы снять звездочку с бензопилы, многие люди обращаются в спец сервисные центры, но если есть необходимость сберечь домашний бюджет, выполнить эту работу можно и без помощи других. Это мероприятие не выглядит сложным, но при этом требуется иметь все нужные детали и инструменты. Процесс подмены звездочки аналогичен для хоть какой модели устройства.
Сборка бензопилы Stihl 180
Собирать пилу stihl ms 100 восемьдесят назад, довольно легко, главное придерживаться последующего метода:
- Установить поршень на шатун, стрелка на поршне должна глядеть по ходу бензопилы Stihl 180, а по левую руку от поршня размещаться сторона коленчатого вала, которая создана для установки маховика;
- Аккуратненько воткнуть поршень назад в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
- Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в место посадки в цилиндре;
- Дальше обезжирить место установки картера и сам картер, после этого промазать герметиком и установив на место закрутить четыре винта крепления;
Чтоб собрать пилу Stihl 100 восемьдесят после того момента как собран движок, необходимо соблюдать оборотную последовательность разборки. Принципиально отнестись к процессу пристально и не запамятовать установить тяги на карбюратор, и подключить провод зажигания.
Ниже можно поглядеть разборку Stihl 100 восемьдесят на , оно изготовлено для малоопытных юзеров, в нем тщательно показан весь процесс.
Разборка бензопилы Stihl 100 восемьдесят и её сборка, при наличии определенного опыта проводится довольно легко, главное перед работой хорошо очистить пилу и не спешить. Для того чтоб маленькие детали не потерялись, необходимо использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.
