Замена сальника редуктора мотоблока

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Особенности устройства редуктора

Этот конструктивный элемент включает в себя множество отдельных деталей. Здесь требуется рассмотреть некоторые нюансы устройства этого рабочего агрегата, а именно:

  1. Так как в составе присутствует большое количество различных элементов, для их надежной работы требуется смазка, в роли которой выступает масло.
  2. Этот рабочий механизм также нуждается в своевременном обслуживании (замена расходных элементов).
  3. От состояния редуктора напрямую зависит работоспособность всего мотоблока, так как через него крутящий момент передается на ведущую ось.
  4. Если своевременно не заменить масло в редукторе, то рабочие элементы быстро придут в негодность.
  5. Здесь присутствуют металлические шестерни, которые постоянно соприкасаются между собой, образуя трение.
  6. Этот рабочий механизм при необходимости можно заменить, однако он обладает высокой стоимостью.

В этом видео вы узнаете о редукторе мотоблока:

Также своевременно должна производиться замена сальника в редукторе мотоблока Салют, так как этот элемент отвечает за герметичность всего конструктивного составляющего

Если данное устройство выходит из строя, то постепенно уходит масло, которое крайне важно для работы всего механизма

Редуктор для мотоблока Нева

Обработка земельного участка для современных огородников уже не представляет такой большой проблемы, как это было в недалеком прошлом. В продаже появилась такая универсальная техника, как мотоблоки, которые значительно облегчают жизнь агрономам и садоводам.

Мотоблоки Нева — это одни из лучших агрегатов в своей линейке. Они надежны, долговечны и многофункциональны. Вы сможете и обрабатывать землю, и ухаживать за растениями, и собирать и перевозить урожаи, мусор.

Здесь мы вам расскажем про редуктор для мотоблока Нева, о его устройстве, ремонте. Это один из самых значимых элементов в любой машине, поэтому если вы желаете, чтобы он прослужил долго и без поломок, вы должны знать все тонкости его устройства, а также причины неисправностей и методы их ликвидации.

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

  • поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
  • в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
  • через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
  • появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
  • не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Замена Масла в редукторе мотоблока Нева

Стоит также отдельно поговорить о замене масла в редукторе мотоблока Нева. Это нужно делать каждые пятьдесят часов работы

Также важно проверять уровень масла. Для этого подойдет ровная проволока. Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров

Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79

Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров. Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79.

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Разбор и сборка редуктора

Разборка механизма описана выше. Когда процедура выполнена, нужно хорошо промыть и заменить сломанные детали. Если требуется замена манжеты вала, то ее производят только после снятия последней с редуктора.

Это интересно: замена масла в мотоблоке.

Собирают устройство в обратном порядке. После сборки на поверхности половинок корпуса требуется нанести герметик. Затем эти половинку соединяют. Делают это, начиная со стяжных центральных болтов. Потом вкручивают болты крепления, процедуру выполняют от середины, плавно переходя к краю изделия.

Перед тем как произвести окончательную стяжку болтов, нужно проверить плавно ли движутся все части редуктора. Мотоблоки Ока пользуются особой популярностью среди дачников России, они обладают рядом преимуществ:

  • экономичный расход топлива;
  • низкий уровень шума работы двигателя;
  • компактность;
  • многофункциональность.

Такие устройства отлично работают, благодаря укомплектованному четырехтактному двигателю. Агрегатом можно обрабатывать не только ухоженные почвы, но и целину. Приобретая такую машину, вы не пожалеете, поскольку она не только исправно работает, но и достаточно легко ремонтируется.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Замена масла в мотоблоке

Поменять этот расходный материал в мотоблоке Салют 5 можно самостоятельно, для этого необязательно обращаться к специалистам. Рассмотрим более подробно, как выполняется данная процедура:

  • прежде всего, требуется прогреть механизм, чтобы состав имел меньшую густоту, и его можно было легко слить;
  • после этого устройство необходимо заглушить и приступить к планомерной замене жидкости в редукторе;
  • далее требуется подготовить подходящую трансмиссионную жидкость, а также сальник, подходящий для устройства;
  • далее необходимо открутить масляную пробку и слить все присутствующее в механизме масло;
  • при необходимости можно использовать промывку, чтобы устранить из узла все примеси и грязь;
  • далее заливается новый состав, а также подвергается монтированию сальник (это требуется выполнить в соответствии с технологией, чтобы сохранить герметичность внутри узла).

После того как произведено обслуживание, требуется некоторое время делать обкатку без нагрузки на агрегат, чтобы все части смогли притереться с новой смазкой.

Важно! Если используется промывка, то с ней необходимо дать устройству поработать некоторое время (обычно около часа), чтобы все прикипевшие примеси были удалены

Устройство редуктора мотоблока

Как и любой другой механизм мотоблока, редуктор сельскохозяйственного агрегата состоит из определенных элементов. С учетом типа редуктора, его конструкция может оснащаться теми, или иными деталями. В основном, устройство редуктора в деталях выглядит следующим образом:

  • Крышка и шкив;
  • Подшипники;
  • Втулки на входном валу;
  • Рычаг регулировки и переключения;
  • Вилка и ось переключения;
  • Шестерня в промежуточном валу;
  • Блок вала;
  • Двухрядная цепь;
  • Блок звездочки;
  • Шайбы и сальники;
  • Входной вал;
  • Правая и левая полуоси;
  • Двойная звездочка;
  • Муфта сцепления;
  • Кронштейн и пружина;
  • Вилка сцепления.

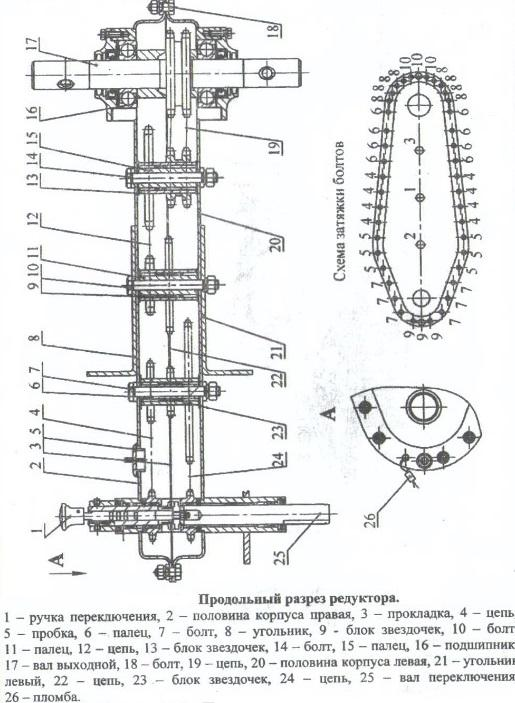

О том, как устроен редуктор мотоблока, более подробно расскажет схема механизма ниже.

Несмотря на достаточно сложную конструкцию механизма, его демонтаж и обратная сборка не вызовет вопросов даже у новичка. Для этого необходимо:

  1. Полностью снять редуктор с мотоблока;
  2. Отвернуть винты и снять защитные крышки;
  3. Аккуратно извлечь втулку на входном валу, демонтировать рычаг и вилку, переключающую механизм;
  4. Снять первичный вал и шестерню с него;
  5. Извлечь втулки вала и цепь;
  6. Демонтировать блок вал и снять звездочки с него;
  7. Извлечь промежуточный вал вместе с шестернями;
  8. Снять муфту сцепления, левую и правую полуоси.

Выполнив все перечисленные действия, вы получаете редуктор мотоблока в разборе. После ремонта механизм необходимо собрать в обратном порядке.

Ремни на мотоблоки Нева [виды, размеры, натяжка своими руками]

Все модели мотоблоков бывают двух типов. Один функционирует по цепной, а второй – по ремённой передаче. Если установлена вторая конструкция, крутящий момент от двигателя передаётся на дополнительное навесное оборудование. Ремённая передача  реализует задачи сцепления и трансмиссии.

Установить ремень на мотоблок Нева и отрегулировать его можно самостоятельно.

Особенности ремней для мотоблоков Нева

Модельный ряд мототехники достаточно широк. Соответственно, подбираемый ремень к мотоблоку Нева должен подходить к модели используемой сельскохозяйственной техники.

На мотоблоке МБ-1 и МБ-2 зачастую установлена клиноременная передача. Именно благодаря клиновой передаче агрегат способен двигаться вперёд и назад. Если клиноременной механизм машины выходит из строя, мотоблок не сможет нормально функционировать.

У мотоблоках МБ-1 есть переднего и заднего хода передачи. Модели МБ-2 двигаются лишь вперёд. Из-за такого различия не могут быть использованы одинаковые ремни.

Ремень привода подобрать несложно, если обращать внимание на следующие нюансы:

  • подбираемый тип должен подходить под модель техники;
  • габариты ремня;
  • стадия натяжения детали;
  • тип клиноременной передачи.

Если просмотреть вышеописанные данные, можно правильно подобрать ремень под конкретную модель мотоблока.

Устанавливаемые на технику виды ремней:

  1. Клиновые;
  2. Детали переднего хода;
  3. Элементы задней передачи.

Чтобы упростить процесс выбора, стоит использовать таблицу. В ней указываются соответствия между ремнями и моделями техники.

Размеры ремней на мотоблоки Нева

Во время подбора приводных ремней нужно особое внимание уделить их размерам. Для определения нужной детали можно использовать предоставленную таблицу

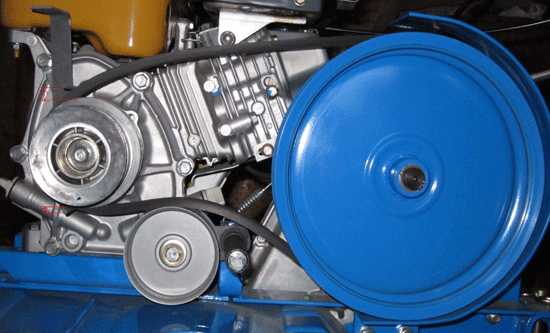

Натяжка ремня мотоблока Нева: алгоритм действий

Для мотоблока Нева МБ-2 и МБ-1 характерно различное расположение ремней. Потому и схема установки деталей будет отличаться.

Натягивание ремня на модели МБ-1 выполняется определённым образом:

Первоначально из клиноременного механизма извлекается кожух; Со шкива осторожно снимают заднюю планку; Ключом ослабляется подпружиненный ролик; Демонтируется старый элемент и можно ставить новый; Устанавливаются заранее демонтированные запчасти агрегата. Стоит рассмотреть,  как провести замену ремня для агрегатов модельного ряда МБ-1:

Стоит рассмотреть,  как провести замену ремня для агрегатов модельного ряда МБ-1:

  1. Изымается щиток и кожух клиноременной системы;
  2. Ослабляется болт шкива и снимается ремень заднего хода;
  3. Ослабляются болты, которые крепят кронштейн;
  4. Изымается приводной ремень переднего хода;
  5. Устанавливаются и натягиваются новые элементы, всё закрепляется и предварительно снятые детали возвращаются на место.

Регулировка ремня на мотоблоке Нева МБ-2 производится следующим образом:

  1. Извлекается кожух;
  2. Винт ослабляет натяжение штатного ремня;
  3. Отодвигаются все винты, удерживающие кронштейн на корпусе агрегата;
  4. Вытаскивается старая деталь и выполняется настройка шкивов;
  5. Перед тем, как ставить ремень, места между элементами тщательно протираются, шланги продуваются;
  6. Устанавливается новый ремень. Один конец соединён с валом редуктора, другой – со шкивом, находящимся в моторе;
  7. Конструкцию можно полностью восстановить.

Больше подробностей о том, как натянуть ремень на мотоблоке Нева, стоит узнать из предложенного видео.

В основном натягивают новый элемент при поломке мотоблока. Намного реже выполняется замена заранее для предотвращения неисправностей во время работы агрегата. В любом случае нужно выполнять работы по замене ремня аккуратно, поскольку при чрезмерной натяжке его обрыв неминуем.

Самостоятельный ремонт редуктора

Потребность отремонтировать шестеренчатый двухвальный редуктор может возникнуть по разным причинам. Процедура устранения большинства неисправностей крайне проста, не требует наличия каких-либо специальных знаний и умений. В большинстве случаев ремонт изделия проходит по стандартному алгоритму:

  1. Осуществляется слив масла с последующей очисткой узла от загрязнений.
  2. Чугунный или иной тип преобразователя разбирается, каждая деталь осматривается на предмет наличия повреждений, дефектов, чрезмерного износа.
  3. При обнаружении проблемных элементов их потребуется заменить на новые.
  4. Устройство собирается, меняется масло.

Существует сразу несколько типичных проблем, встречающихся среди подобного рода техники наиболее часто. Прежде всего, это сбой в скольжении сцепления, который устраняется заменой пружины и дисков. Если устройство начало издавать значительный шум при работе, скорее всего требуется немедленная замена масла, шестереночного механизма.

Как поменять масло в механизме

Одним из важнейших факторов, влияющих на срок службы редуктора различных типов, представляется наличие масла. Его требуется регулярно менять, что позволит избежать большинства проблем. Для этого следует придерживаться простейшей инструкции:

  1. Разместить редуктор в рабочем положении под небольшим наклоном.
  2. Осуществить контроль уровня масла. Нормальными показателями является 25-30 см щупа.
  3. Разместить мотоблок на возвышении, после чего отвернуть пробку на корпусе.
  4. Дождаться полного слива масла в емкость, залить новое с помощью соответствующего отверстия.

Для эксплуатации подойдет продукция большинства известных производителей, а также любое другое масло, которое соответствует ГОСТ-17479.

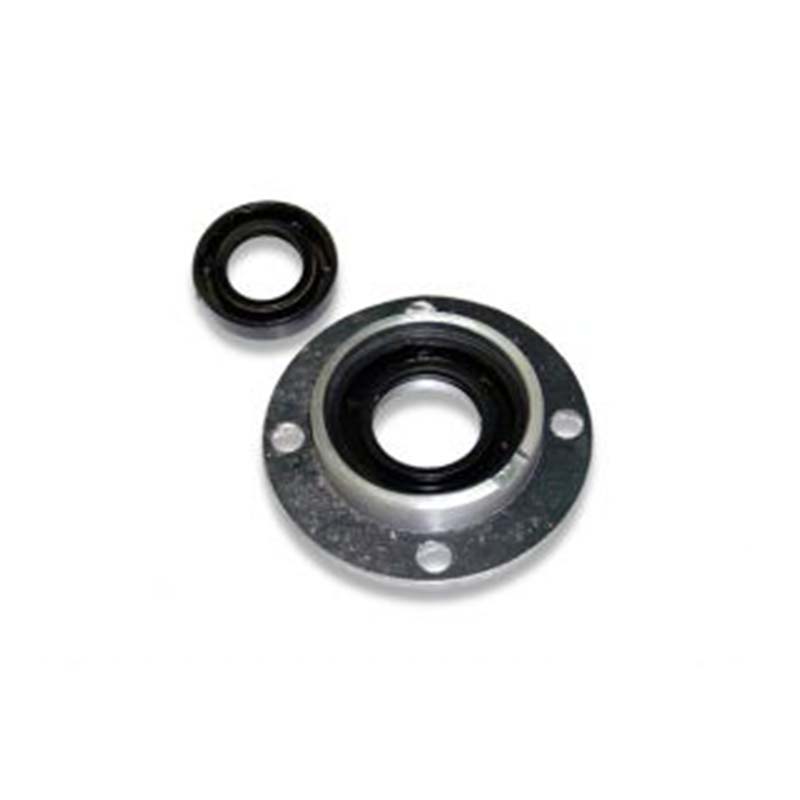

Как поменять сальник

Владельцам мотоблоков нередко приходится сталкиваться с поломкой сальников — простой неисправностью, которую можно быстро устранить. Для этого потребуется выполнять ряд несложных манипуляций:

  1. Демонтировать фрезы с вала, очистить их от загрязнений.
  2. Снять крышку, открутив соответствующие болты.
  3. Смонтировать новый сальник.

Своевременное выполнение подобной процедуры крайне важно для корректной работы агрегата, поскольку неисправность сальника приводит к интенсивному вытеканию масла, что может привести к более серьезным проблемам

Использование аппаратов для обработки почвы

Применение навесных приспособлений превращает мотоблок в хорошего помощника дачникам. К таким агрегатам относятся:

  • Прицеп. При помощи такого устройства можно перевозить вес величиной 500 кг. Это могут быть строительные отходы, скошенная трава или выращенный урожай.
  • Картофелесажалка. Инструмент не только роет борозды для посадки, но и зарывает посаженные клубни.
  • Плуг. Используется при обработке тяжелых участков земли.
  • Грунтозацепы. При работе мотоблока эти узлы улучшают его сцепление с грунтом.
  • Окучник. Выполняет работу по подсыпанию земли под корневую часть растений.

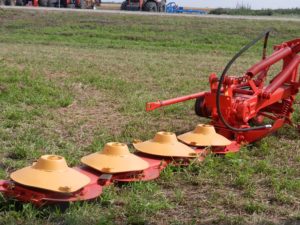

  • Косилка. При помощи этого устройства ведется заготовление сена на зиму.
  • Плоскорезы. Удаляется трава между рядами.
  • Снегоочистители. Используются в зимнее время.

Замена Сальника Редуктора Мотоблока Салют

Автомеханик, специализирующийся на сельскохозяйственной технике

Современное специальное оборудование включает в себя множество различных компонентов. Здесь представлены основные силовые части, а также вспомогательные механизмы и кузовные устройства. Каждый элемент отвечает за свою работу, поэтому полноценное устройство выполняет свою задачу. Практически каждое современное оборудование имеет в своем дизайне такой элемент, как коробка передач. Этот механизм имеет целью равномерное преобразование и передачу крутящего момента. В этом случае необходимо подробно рассмотреть коробку передач мотоблока Салют.

Особенности коробки передач

Этот структурный элемент включает в себя множество отдельных частей. Вот некоторые детали устройства этого рабочего блока, такие как:

  1. Поскольку композиция содержит большое количество различных элементов, для их надежной работы требуются масла, роль которых играет масло.
  2. Этот механизм работы также требует своевременного технического обслуживания (замена расходных материалов).
  3. Производительность всего моторного блока напрямую зависит от состояния редуктора, поскольку через него крутящий момент передается на ведущий мост.
  4. Если масло в коробке передач не будет своевременно заменено, рабочие элементы быстро станут бесполезными.
  5. Существуют металлические шестерни, которые постоянно касаются друг друга, образуя трение.
  6. Этот рабочий механизм может быть заменен при необходимости, но он имеет высокую стоимость.

В этом видео вы узнаете о коробке передач с моторным блоком:

Кроме того, сальниковая коробка в коробке передач мотоблока Салют должна быть заменена своевременно, так как этот элемент отвечает за герметичность всего конструктивного элемента

Если это устройство выходит из строя, то масло постепенно отступает, что крайне важно для работы всего механизма

Важно! Несмотря на конструктивные особенности, этот элемент не является сложным механизмом, и при необходимости любой может справиться с его перегородкой или ремонтом

Разновидности и назначение

Мотор-редуктор Salut по своей конструктивной целостности содержит такие элементы, как пила, сальник, шестерни, подшипники и ряд других элементов. Однако в этом случае вам нужно понять назначение этого механизма и его варианты:

  • неразделимые преобразователи (как правило, эти компоненты устанавливаются на относительно недорогом оборудовании и должны быть заменены немедленно при возникновении неисправности);
  • сборно-разборные механизмы (часто устанавливаются на дорогостоящее специальное оборудование, что облегчает их ремонт, и нет необходимости заменять их в случае поломки).

Сам приводной механизм используется для получения крутящего момента от двигателя, а затем для его передачи на ось, равномерно распределяя нагрузку на каждое колесо. Эти продукты также можно разделить на угловые, червячные и опускные, в зависимости от цели.

Важно! Независимо от того, какой тип механизма установлен, важно, чтобы масляное уплотнение коробки передач заменялось во время технического обслуживания, а масло заменялось в коробке передач блока цилиндров «Салют-100» или в любом другом устройстве

Какое и сколько масла налить

Многих неосведомленных владельцев спецтехники интересует вопрос, какое масло заливается в эту часть. Рассмотрим более подробно критерии выбора для этого компонента:

  • композиция должна обеспечивать максимальную вязкость, чтобы все рабочие блоки не терлись друг о друга;
  • эта смесь должна быть в состоянии противостоять высоким температурам, поскольку во время работы происходит сильное трение деталей;
  • этот компонент должен иметь необходимую концентрацию (чтобы поддерживать состав в течение длительного времени);
  • масло не должно выдавливаться (состав должен быть высокой плотности).

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

Рекомендуемая вязкость масел для мотоблоков Нева

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

https://youtube.com/watch?v=cnurRyi5lsE

Первый пуск необходимо производить придерживаясь следующей схемы:

  • убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
  • запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
  • проверьте уровень масла и топлива в баке;
  • так же проверьте места резьбовых соединений;
  • далее можно запускать двигатель, плавно повернув ручку зажигания;
  • время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

  • не работать на полном газу;
  • работать только на предварительно подготовленных почвах (не целине);
  • для культивации использовать только то количество фрез, что есть в комплекте;
  • мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
  • переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Что делать, если проблема в двигателе?

Чаще всего хозяева машин этой марки сталкиваются с неполадками двигателя, например, он не запускается или его работа неудовлетворительная. Среди признаком поломки: самопроизвольная остановка, не набирается мощность, слышатся перебои.

Вот небольшая инструкция, как определить поломку:

  • Проверьте зажигание;
  • Убедитесь в наличии в бензобаке топлива;
  • Если вы сомневаетесь в поступлении топлива в карбюратор, проверьте топливный фильтр;
  • При необходимости прочистите его;
  • Запустите холодный двигатель;
  • Воздушная заслонка карбюратора должна быть в закрытом состоянии.

Если не удается найти причину неисправности мотокультатора Крот и починить ее своими руками, обратитесь к специалисту

Сколько заливать смеси

Количество воды, которое заливается в механизм, впрямую находится в зависимости от целого ряда причин, а конкретно:

  • объем, который установлен конкретно производителем;
  • советы относительно количества масла;
  • конструктивные особенности механизма;
  • количество слитой воды из устройства.

Беря во внимание все эти аспекты, можно подобрать среднее значение, при котором устройство будет работать идеальнее всего. Обычно, в эту деталь мотоблока заливают около 2-ух л

трансмиссионной воды. Чтоб найти достоверное количество этого компонента, можно взять проволоку длиной 70 см, а после согнуть ее и запихнуть в механизм. В конечном итоге на ней должно быть измазано не меньше 30 см (это считается нормой). Если показатель меньше, то требуется долить жидкость.

Принципиально! Если делается сервис, то нужно заливать жидкость до уровня, в неприятном случае будет наблюдаться резвый износ таковой детали, как редуктор.

Устройство мотоблока

Все существующие мотоблоки Ока имеют следующее устройство:

  • бензиновый двигатель;
  • жесткую раму;
  • регулируемые рулевые штанги с прорезиненными рукоятками;
  • трансмиссию (цепной редуктор усиленного типа, передача клиноременного типа, КПП механическая, муфта сцепления, привод ВОМ);
  • ходовую (колесный привод);
  • бензобак;
  • фильтры (масляный и воздушный);
  • систему зажигания;
  • стартер инерционный.

В комплект могут входить почвенные фрезы и сцепка.

В зависимости от модификации, мотоблоки “Ока” могут комплектоваться различными двигателями:

  1. Мотоблок Ока МБ-1Д1(2, 3)М9 укомплектован карбюраторным двигателем Хонда (HONDA GX-200), производительностью 6,5 лошадиных сил.
  2. Модели МБ-1Д1 (2, 3)М10 имеют бензиновую силовую установку Лифан (Lifan168 F-2A), мощностью 6,5 л. с.
  3. Мотоблок МБ-1Д1 (2, 3) М15 был оборудован родным заводским мотором КАДВИ 168F-2A на 6.5 л. с.
  4. Модификации МБ-1Д1 (2, 3) М13 и М14 получили силовую установку Robin Subaru EX17 или EX21, мощностью 6,0 и 7,0 л. с. соответственно.
  5. Модели МБ-1Д1 (2, 3)М и МБ-1Д1 (2, 3)М1 оснащены двигателями ДМ-1М и ДМ-1М1, мощностью 8 л. с.

Общее для всех перечисленных силовых установок:

  • один цилиндр;
  • цикл на 4 такта;
  • охлаждение воздушное принудительное;
  • использование бензина марки АИ-92 или АИ-95.

Система зажигания электронная, куда входят: магнето, свечи зажигания, высоковольтный провод.

Заводить мотор необходимо правильно, согласно указанному в инструкции алгоритму. При несоблюдении определенных действий велик риск выхода из строя двигателя. Предлагаем посмотреть короткое видео о том, как завести мотоблок Ока:

Устройство редуктора

Мотоблочный редуктор передает крутящий момент от двигателя к колесному приводу. Его конструкция следующая:

Предлагаем изучить схему редуктора мотоблока Ока в разрезе:

Какой можно поставить редуктор на мотоблок Ока?

Лучше всего использовать цепной разборной редуктор, который состоит из разборного корпуса с болтовыми соединениями. В отличие от неразборного редуктора, такой механизм легко поддается ремонту и прослужит не один год. На более мощную технику может быть установлен шестеренчатый редуктор, червячный в мотоблоках практикуется редко.

Устройство и принцип работы карбюратора

Карбюраторы – газораспределяющие устройства, присущие бензиновым двигателям. Функция карбюратора заключается в следующем:

  • регулирует количество поступающего бензина и воздуха;
  • насыщает воздух бензиновыми парами.

Предлагаем ознакомиться со схемой карбюратора для Оки:

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

  1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
  2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
  3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
