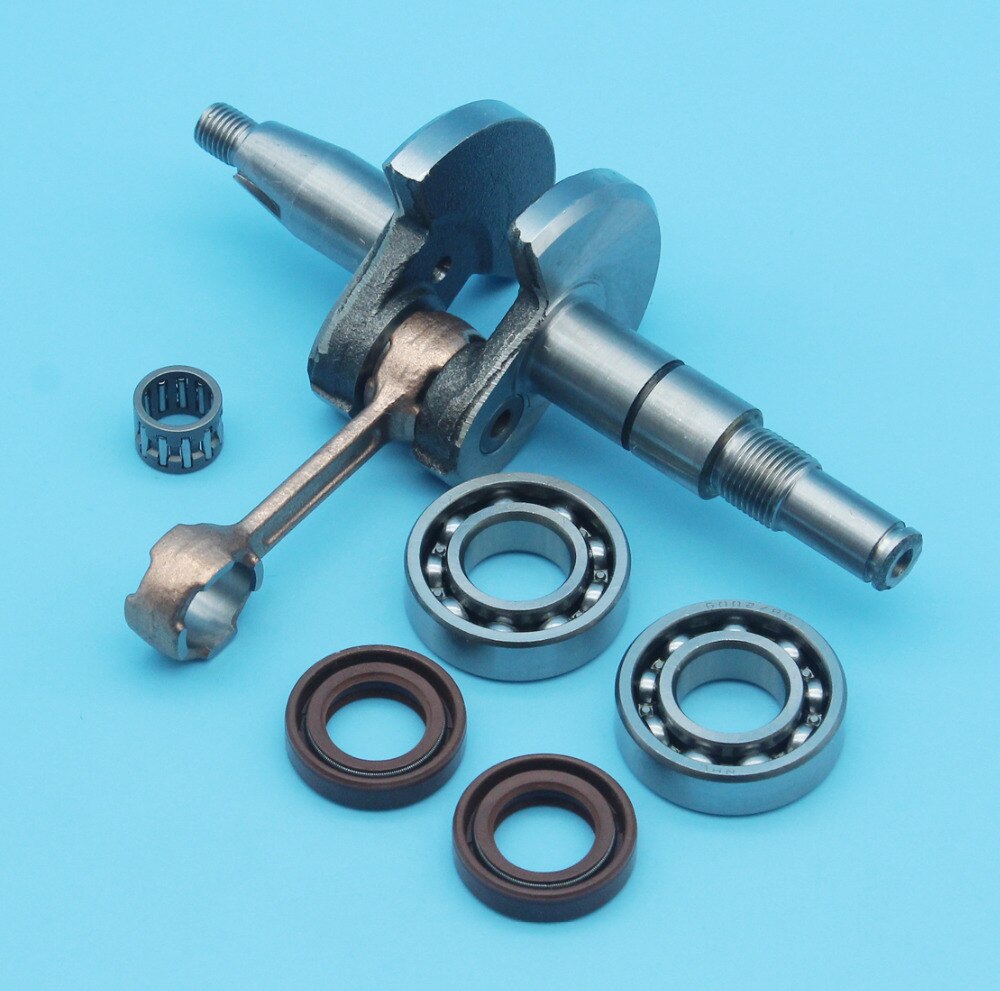

Замена подшипников коленвала бензопилы

Подготовительный этап

Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не являются исключением. На предварительном шаге, до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, используя компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.

В местах огромного скопления масла, конечно помыть незапятнанным бензином.

Сейчас читают: Деревянные наличники на окна своими руками – резные наличники – шаблоны, фото

Ревизия, профилактические и предварительные работы с бензопилой наглядно продемонстрированы в этом деле видео. Хоть какой инструмент просит к для себя внимания. Чтоб в ближайшее время он служил Для вас верно и безотказно, следует создавать эти работы вовремя.

Ремонт хоть какой техники должен начинаться с шага предварительных работ, и пила штиль 180, не является исключением. На предварительном шаге, загодя до того как проводится разборка бензопилы штиль 180, нужно снять с бензопилы боковую крышку, цепь и шину. Дальше, с помощью компрессора и кисточки, необходимо очистить бензопилу от грязищи, опилок, масляных потеков и остального.

Как правильно разобрать бензопилу Штиль

Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня

Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой. Схема процедуры простая и чёткая:

Схема процедуры простая и чёткая:

снимаем цепочку, шину и боковую крышку; используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок

Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи; если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин; ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки. Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика

Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть

Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки; разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке); в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки; стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить; головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор; по факту блокировки поршня – можно откручивать маховиковую гайку; предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник; разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса; отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется); раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель; в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.

Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Цилиндро-поршневая группа

Бывает что двигатель не заводится или плохо функционирует из-за низкого давления в цилиндре. Неисправность может заключаться в пришедшем в негодность поршня, цилиндра или же подшипников, западании поршневых колец. Рассмотреть проблему можно в общих чертах, для этого нужно снять глушитель и осмотреть систему.

Можно измерить компрессию в двигателе, для этого необходимо поместить компрессометр в свечное отверстие. Через время можно по результатам проведенного замера сделать выводы. Рассмотреть проблему можно, лишь полностью разобрав систему. Если на поршне видны царапины или сколы, то его нужно поменять. Поршневое кольцо должно быть установлено на законном месте, чистым и целым.

Проверка системы подачи топлива

В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.

Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.

Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:

• загрязнение воздушного фильтра (промывка и последующая просушка);
• проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.

Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:

• усиленная вибрация и повреждённый защитный колпак;
• сработанность цилиндро-поршневой группы;
• засорение карбюратора;
• невозможность запуска и мгновенная остановка после старта;
• падение производительности при возрастающем потреблении горючей смеси.

Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:

• ускорения — обороты должны набираться быстро;
• максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
• работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.

Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.

Ремонтируем самостоятельно тумблер зажигания бензопилы

Прежде чем разобрать сцепление, необходимо демонтировать ведущую звездочку. Для этого аккуратно вынимаем стопорную шайбу из пазов на валу и снимаем звездочку и игольчатый подшипник. Высокой головкой на 19, необходимо открутить сцепление. Резьба на нем левая, поэтому откручивается оно в сторону шины, а не задней части пилы Штиль 180.

Раскрутив и убрав сцепление, нужно сразу снять отражающую пластину и привод масло насоса, сделать это просто, т. к. они без какого-либо крепления надеты на вал.

Читайте:

Глушитель Штиль 180 крепится двумя гайками, раскрутив которые нужно потянуть его на себя, он легко снимется.

Катушка крепится на два винта, для снятия необходимо просто их раскрутить.

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Читайте:

Часто выбивает переключатель зажигания? Малая хитрость как обойти эту делему.

Как всю совокупность делается? Причина поломки. пила плохо заводится, не набирает требуемых оборотов и глохнет. Мастер поэтапно покажет как убрать эти неисправности.

Мастер на что остается сделать нашему клиенту руки доходчиво и с юмором поведает, как разобраться с неисправностью масло подачи бензопилы Штиль.

Причина поломки вашей бензопилы Штиль 180. не поддается регулировке ни газа, ни холостого хода и плохо заводится. Это конечно поправить. Спец доходчиво представит вам, как решается неувязка в домашней мастерской.

Осматриваем бензопилу, находим причину поломки. Забился карбюратор и подача бензина вышла из строя. Часто встречающаяся неувязка бензопил этой модели. Ремонтируем совместно и устраняем поломку.

Бензопила отработала часы и сломалась. Что делать? Демонстрация подмены поршневой группы на бензопилу Sterm (создание Китай). Поперечник поршня 43 мм и 45мм.

Сцепления в разобранном виде представлены Вам. Из чего состоит сцепление, ну и дополнительно какие нередкие поломки встречаются у этих деталей? Если любопытно, смотрите видео обзор.

Как отремонтировать бензопилу Штиль 180 самостоятельно: управление для ликвидации дефектов

Нередко в бензопиле штиль 180 повреждается масляная система. Найти такую неисправность можно по сухости рабочей цепи либо наличии протекания.

Решение данной трудности необходимо начать с кропотливого осмотра шланга, где подается масло. Также осмотру поддается соединение шланга со штуцерами.

В течении осмотра и ремонта масляной позволяющей вести бухгалтерский учет (софт) нужно также провести очистку фильтра. Нередко его загрязнение приводит к нехорошему прохождению масла.

Сейчас читают: Бензопила Champion 237-16: обзор и отзывы

Если есть протечка масла, то это значит, что в системе нарушена герметичность. Сразу же это касается шланга и масляных каналов. В большинстве случаев такие неисправности появляются по завершении механического повреждения частей бухгалтерской системы.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
