Воздушный ресивер для компрессора

Виды ресиверов и область их применения

Воздухосборник применяется в составе компрессорных станций (КС), азотных, аммиачных и хладоновых установок для хранения и производства сжатого воздуха, азота, кислорода и т.п.

Воздушные ресиверы бывают:

• линейные. Их устанавливают между регулирующим вентилем и конденсатором. Такие ресиверы служат для компенсации различий в заполнении жидкостью испарительного оборудования во время скачков тепловой нагрузки. Освобождая от жидкости конденсатор, они создают поток жидкого агента, двигающийся равномерно к регулирующему вентилю. Поддерживаемый на одном уровне хладагент становится гидравлическим затвором, который препятствует перетеканию пара в испаритель.
• защитные. Их устанавливают ниже определенной отметки, где размещено оборудование испарительной системы. Предназначены для слива жидкости из отделителей жидкости и испарителей в безнасосных системах снабжения хладагентом.
• дренажные (РД иди РДВ). Такие ресиверы нужны для слива жидкого хладагента из трубопроводов и агрегатов холодильной установки при их ремонте и в ходе их эксплуатации. циркуляционные (РЦЗ и РКЦ). Резервуары, которые заполнены жидким хладагентом, предназначены для обеспечения непрерывной работы циркуляционного насоса, подающего в испарители жидкость.
• Циркуляционные воздушные ресиверы применяют в насосно-циркуляционных агрегатах по снабжению жидким хладагентом испарительных систем. Воздушные дренажные ресиверы РД применяют как защитные, дренажные, линейные и циркуляционные ресиверы; воздушные вертикальные ресиверы РДВ используются в качестве циркуляционных и защитных ресиверов.

Цены на воздушные ресиверы, реализуемые компанией ООО “АЙРТЕХНО”, вы можете узнать в прайс-листе.

Изготовление и подключение дополнительного ресивера своими руками

Нередко для небольшой мастерской возникает необходимость размещения нового пневматического оборудования, с которым старый нагнетатель воздуха уже не может справиться. Можно попытаться самостоятельно решить эту проблему, если подключить к компрессору дополнительный ресивер. При этом совсем не обязательно нести неоправданные расходы, покупая штатную емкость. Опытные мастера стараются обойтись подручными средствами.

Практически в любом хозяйстве часто лежит без дела старое оборудование, предназначенное для работы под давлением. Ресивер для компрессора своими руками можно изготовить из газового баллона, огнетушителя или куска бесшовной толстостенной трубы большого диаметра.

Наиболее надежным получается самодельный ресивер, сделанный из баллона для сжиженного углеводородного газа. Для этого у него демонтируют входной вентиль, после чего интенсивно промывают или пропаривают внутреннее пространство. Желательно заполнить емкость водой и дать раствориться в ней донным отложениям в течение суток. Только после этого можно при необходимости проводить на корпусе газорезку и сварку.

В баллон вваривают штуцера для подключения манометра, входа и выхода воздуха, дренажный вентиль для отвода конденсата.

Совет! Удобно приспособить рукоятки и колеса для мобильных установок или устойчивую опору в случае стационарного применения.

Соединение с компрессором выполняется с помощью металлических труб или шлангов, рассчитанных на высокое давление. Собранную установку обязательно испытывают на максимальной нагрузке, после чего подбирают оптимальный режим для различных ситуаций.

Как подобрать оптимальные параметры ресивера

Как и всякое техническое изделие, ресивер обладает рядом технических параметров. Среди них такие как:

1. Объем, л.
2. Влажностью.
3. Параметрами эксплуатации, то есть предельными значениями влажности, температуры.
4. Характеристиками места установки компрессорного агрегата. Его нужно монтировать на удалении от источников тепла, пожаро — и взрывоопасных веществ. Нежелательно наличие в воздухе присутствия посторонних частиц в воздухе, например, на заготовительных участках.

Правила безопасности гласят о том, недопустимо использование ресиверов, не прошедших соответствующую проверку, на поверхности которых присутствуют механические повреждения  виде трещин, следов действия коррозии.

Подбор ресивера осуществляют на основании довольно простого расчета:

1. Определяют необходимый расход воздушной смеси, длительность расхода, предельные значение рабочего давления.
2. Применяя специальные расчетные таблицы, они существуют и в бумажном виде, и в виде интернет приложений. Например, при производительности 0,1 кубометра в минуту, длительности предельной нагрузки 5 минут и в пределах напора 3/4 (мин/мах), объем ресивера составит порядка 500 литров.

Такой способ расчета ориентирован на время, которое необходимо для полного опустошения емкости.

Существует и другая методика, основанная на соотношении объема сосуда и мощности воздушного  компрессора. В практической деятельности используют следующие соотношения:

1. Мощность 5 кВт, объем мах – 100 л.
2. Мощность 10 кВт, объем мах – 300 л.
3. Мощность 20 кВт, объем мах — 550 л.

Существуют и экспериментальные зависимости, например, объем ресивера не может быть меньше, чем количество воздуха, которое может выработать компрессор на 8 секунд работы. Например, расход составляет 400 литров в минуту, соответственно, объем мака должен быть не менее 53 л.

Здесь можно подобрать и купить воздушные ресиверы для компрессоров.

Купить агрегат или собрать самому?

Поэтому, имеет смысл сделать компрессор для покраски автомобиля самостоятельно. Для этого стоит детально изучить устройство и принцип работы настоящего, заводского компрессора. А он одинаков у всех образцов. В баллоне создаётся высокое давление. Метод нагнетания воздуха не принципиален — он может быть механический или при помощи рук. В случае ручной подачи мы существенно экономим финансы, но где найти раба, способного качать непрерывно воздух. Автоматический процесс избавит от многих недостатков и проблем. Исключение — замена масла в компрессоре. Только механизм способен беспрерывно подавать струю воздуха в баллон! Теория проста, сделать персональную компрессорную станцию своими руками просто и быстро.

Дополнительный ресивер для компрессора своими руками

Некоторые работы в мастерской или в домашнем хозяйстве могут требовать повышенного расхода сжатого воздуха, обеспечить который не способны бытовые компрессоры. Одним из возможных решений станет разместить дополнительный ресивер для компрессора. Стоимость подобного приспособления, исходя из объема, будет составлять 12-15 тысяч рублей, если брать в магазине, однако ничто не мешает сэкономить и сделать ресивер своими руками. Дополнительным плюсом в сторону второго решения выступает и то, что большая часть предлагаемых в магазине моделей предназначены для штатных компрессоров, именно поэтому цена на них такая высокая!

Соединение дополнительного ресивера обычно осуществляется последовательно к основному, а потому, в зависимости от нужного объема, для работы может сгодиться обычный корпус огнетушителя или баллон, оставшийся от сжиженного газа.

Как и в случае со сборкой мангала из газового баллона, выполнение самодельного ресивера начинается с тщательной очистки баллона от остатков газа. С этой целью первым делом устраняется входной вентиль

Важно заметить, что удалять вентиль нельзя при помощи электроинструмента, так как внутри могут находиться остатки газа!

После этого баллон на сутки заполняется водой. Далее в емкость вкручиваются резьбовые пробки с прокладками или ввариваются трубчатые разветвители для шлангов. В конце баллон следует обработать атмосферостойкой краской!

На дне емкости можно установить конденсатоотводчик, также не лишним будет присутствие на ресивере манометра или реле давления. В случае с конденсатоотводчиком его типоразмер следует выбирать исходя из габаритов присоединительной резьбы, рабочего давления и производительности компрессора. Средняя стоимость конденсатоотводчиков находится в районе 2,5-3 тысяч рублей.

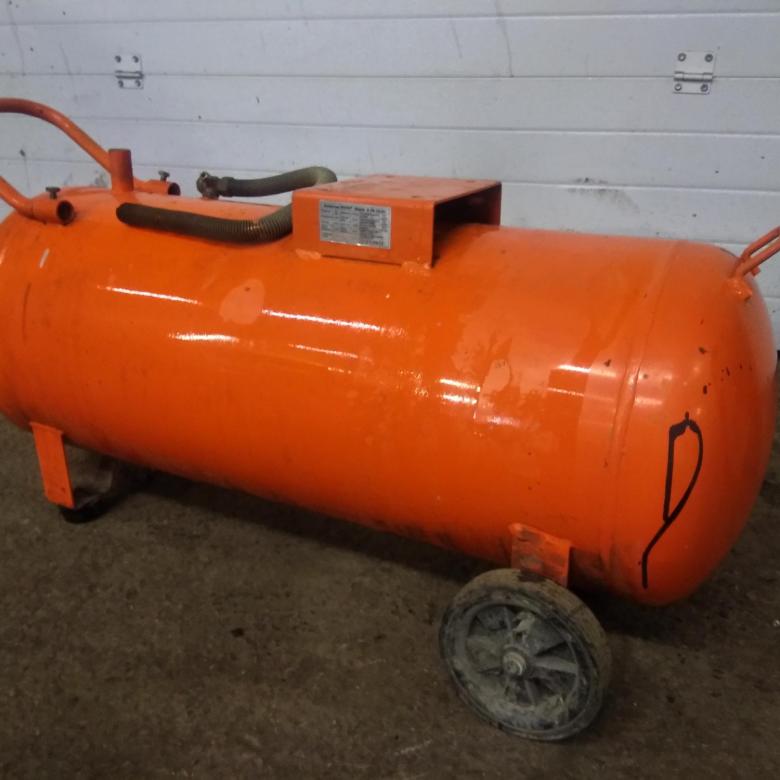

Ниже на фото можно увидеть готовый дополнительный ресивер для компрессора, размещенный поверх сваренной из стального прута треноги.

При работе с самодельным устройством следует учитывать такие моменты:

• При снижении давления придется уменьшить и показатель продолжительности работы с привычных 75-80 процентов до 50-60. При меньших показателях собранный своими руками элемент использовать нецелесообразно;
• Прежде чем давать полную нагрузку на электродвигатель компрессора, стоит первоначально проверить возможность его работы в паре с дополнительным ресивером! С этой целью привод компрессора запускается на холостом ходу, после чего при продолжительном включении (больше 20 минут) расходомером вымеряется перепад давлений. При этом дополнительный ресивер годится для работы, если давление при проверке не будет опускаться ниже минимального значения;
• В случае с дополнительной емкостью установка конденсатоотводчика считается обязательной.

Что ж, теперь вы знаете, для чего нужен ресивер, что он из себя представляет, какими характеристиками обладает, а также как производится установка дополнительного баллона к основной емкости. Надеемся представленные советы будут для вас полезными. Удачи!

Правила безопасности

Штатное использование компрессорного оборудование допустимо при соблюдении ряда условий:

1. Должны быть установлены устройства, работающие в автоматическом режиме, которые предотвращающие превышение допустимого рабочего предела.
2. Предусмотрено наличие разгрузочного клапана, предназначенного для быстрого стравливания излишнего давления.
3. Должны быть установлены на вход и выход, фильтрационные устройства, которые обеспечивают чистоту воздуха, направляемый на обработку в компрессор и создающих препятствие его поступление в помещение.
4. Наличие установленных манометров обеспечивают контроль над параметрами давления, создаваемые компрессором.
5. Между компрессорной установкой и ресивером должен быть установлен маслоотделительный фильтр.
6. В компрессорную остановку нельзя подавать воздух, который содержит в себе токсичные или вредные вещества.

Назначение воздухосборника или зачем нужен ресивер в компрессоре?

Среди всех типов установок, предназначенных для сжатия различных сред, наибольшее распространение получили поршневые и винтовые агрегаты. Первые сжимают воздух за счет возвратно-поступательного движения поршня. При этом в цилиндре попеременно возникает то разряжение, то повышение давления. Как следствие, в случае прямого подключения, в пневмосистеме предприятия возникает пульсация. При эксплуатации винтовых агрегатов этот эффект выражен не столь явно, но тоже присутствует.

Вместе с тем отметим, что значительная часть пневмооборудования чувствительна к качеству подачи сжатого воздуха, поэтому при постоянной пульсации в системе быстро выходит из строя. Решением проблемы стало применение воздухосборников, которые гасят помпаж и обеспечивают стабильное снабжение инструмента сжатым воздухом. Впрочем, выравнивание давления — это важный, но не единственный ответ на вопрос о том, для чего нужен ресивер в компрессоре. Помимо этого резервуары решают и другие задачи, в том числе:

Накопление воздуха. С помощью воздухосборника можно устранить проблему пиковых нагрузок, которые возникают на предприятии при одновременном подключении большого числа потребителей. Без использования ресивера такая задача решается только заменой компрессора на более мощную модель, что чаще всего нецелесообразно из-за высокой стоимости агрегатов. Дополнительное охлаждение и очистка от конденсата. В соответствии с законами физики, при сжатии температура рабочей среды повышается. После того как воздух попадает в пневмосистему предприятия, он снова остывает. При этом содержащаяся в нем влага выпадает в виде конденсата. Это ведет к коррозии металла и повреждению оборудования. Ресивер решает и эту проблему. Его встраивают между компрессором и потребителями. Снижение температуры рабочей среды и выпадение конденсата происходит именно в воздухосборнике, как следствие, оборудование надежно защищено от влаги. Последнюю, кстати, удаляют из ресивера через специальный сливной кран. Снижение вибрации. И бензиновые, и дизельные двигатели внутреннего сгорания, равно как и электрические моторы, вибрируют при работе

При этом важно отметить, что увеличение вибрации ведет к росту уровня шумового загрязнения помещения, а также к разрушению основания, на котором установлен агрегат. Применение воздухонакопителя объемом 500 и более литров позволяет значительно сократить вибрацию двигателя

Мы перечислили основные ответы на вопрос о том, зачем нужен ресивер в компрессоре. Что же касается других значимых функций воздушного резервуара, то к их числу можно отнести:

• дополнительную очистку рабочей среды от пыли и других загрязнений;
• повышение энергоэффективности оборудования;
• сокращение циклов включения/выключения компрессора;
• снижение затрат на охлаждение сжатого воздуха;
• нейтрализация завихрений, которые образуются при нагнетании газа.

Как видите, воздушные ресиверы решают множество задач, связанных с обеспечением стабильной работы потребителей. Практика показывает, что во многих случаях нормальная работа предприятия невозможна без использования воздухонакопителей. А там, где без них можно обойтись, установка ресивера сокращает эксплуатационные затраты, продлевает срок службы оборудования, повышает эффективность техники.

Обратите внимание! Рассказывая, зачем нужен ресивер в компрессоре, мы не преследовали рекламных целей. Главная задача этой статьи состоит в том, чтобы предоставить вам максимально подробную информацию о воздухонакопителях. Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение

Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера

Купить ресивер для компрессора или нет? Каждый пользователь самостоятельно принимает это решение. Со своей стороны мы готовы проконсультировать вас по всем вопросам. Если после прочтения материала остались неясности, свяжитесь с нашими специалистами для получения дополнительных сведений или помощи в выборе ресивера.

Подготовлено: Дмитрий Запорожцев

Конструкция

Воздухозаборник состоит из множества элементов, к числу основных относятся следующие:

• манометр, контролирующий уровень давления;
• герметичная емкость для сжатого воздуха;
• патрубки, соединяющие устройство с пневматической системой и компрессором;
• защитный клапан, который позволяет стравливать среду при повышенном давлении;
• кран для удаления влаги.

Подбор ресивера для компрессора необходим только для поршневых агрегатов. Устройства на пластинчатой или винтовой основе не требуют использования подобных дополнений. Под воздействием давления рабочая среда доставляется в емкость при помощи патрубка и доходит до необходимого уровня давления. При этом образуется конденсат, и уменьшается общая влажность воздуха. Подача сжатого газа осуществляется на пневмоинструмент или пневмосистему через выходной патрубок.

Ресивер для компрессора предназначен для предотвращения образования коррозии в системе за счет удаления излишек влаги. Также он способен накапливать сжатый воздух и обеспечивать непрерывную работу во время повышенных нагрузок. Поэтому он становится незаменимым при недостаточной производительности агрегатов и функционировании большого количества потребителей.

Оборудование, работающее в автоматизированном режиме, включается при снижении давления до заданного уровня и выключаются при его повышении. Ресивер сокращает количество циклов, что позволяет увеличить период бесперебойной эксплуатации и снизить степень износа. Подача сжатого воздуха производится неравномерно из-за специфики функционирования поршневых систем. Данная проблема устраняется специальным воздухонакопителем, предотвращающим пульсацию.

Назначение и конструктивные особенности ресивера

Назначение воздушной емкости напрямую связано с физическими свойствами сжатых газов. Они тем быстрее теряют давление в случае появления расхода, чем меньший объем занимают. Ресивер нужен в компрессоре для выполнения следующих функций:

• создания необходимого запаса воздуха для снабжения потребителя без включения мотора или при его непредвиденном останове;
• сглаживания колебаний давления, особенно характерных для поршневых машин;
• обеспечения удобства регулирования выходных параметров исходящего из компрессорной установки газа;
• уменьшения вибрации, шума, уровня пиковых нагрузок;
• сбора влаги и мелких механических включений, содержащихся в газе.

Важно! Нередко использование крупных воздухосборников дает экономию расхода электроэнергии за счет рациональной работы электродвигателя. Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины

Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами

Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами

Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами.

Для заполнения баллона и расхода из него воздуха бывает достаточно одного штуцера, но лучше работают модели с отдельным входом и выходом газа. С целью контроля давления некоторые производители дополнительно предусматривают установку манометра. У больших емкостей это требование является обязательным. Для их ревизии и очистки ввариваются лючки.

Пространственное расположение ресивера в зависимости от удобства компоновки оборудования выбирается горизонтальным или вертикальным. Первый вариант дает большую устойчивость мобильным агрегатам. Второй обеспечивает лучшее отделение конденсата и требует меньше места для установки.

ГОСТ

Термины, определения и общие понятия, связанные со стандартными компрессорами, указаны в ГОСТ 28567-90.

Кроме того, для стационарных воздушных поршневых агрегатов общего назначения введен еще в 1982 году ГОСТ 20073-81, а для гаражных компрессоров существует ГОСТ 18517-84.

Маркировка

Каждый производитель поршневых компрессоров маркирует свои изделия согласно собственных стандартов и технических условий.

Единую стандартизацию маркировки получили винтовые приборы.

Она состоит из буквенно-цифровой последовательности, например, ВК20Е-8-500Д, где:

• ВК – тип прибора (винтовой в данном случае).
• 20 – мощность в киловаттах.
• Е – приставка, информирующая о наличии электронной панели управления.
• 8 – значение нормального рабочего давления в барах. Если оборудование имеет 3 варианта значений (переключаются между собой), то другие 2 указываются в скобочках.
• 500Д – объем встроенного ресивера в литрах.

Наличие в маркировке сочетания “ВС” свидетельствует об установленном частотно-регулируемом приводе, а обозначение “А”, которое встречается крайне редко, говорит об отсутствии внешнего кожуха.

Самостоятельное изготовление добавочного ресивера

В ряде случаев у владельцев компрессорных установок возникает необходимость подключить дополнительный воздухосборник. Добавочная емкость востребована, когда для выполнения определенной работы требуется большее количество сжатого воздуха, чем может предоставить имеющийся агрегат. В этом случае мастера решаются изготовить дополнительную емкость своими руками.

При этом наилучшим вариантом умельцы считают именно газовый баллон, обладающий:

• хорошей емкостью (до 100л);
• сравнительно небольшим весом (до 70 кг);
• способностью выдерживать высокое давление рабочей среды (до 25 атм).

Единственный недостаток баллонов из под газа — отсутствие краника для слива конденсата. Однако многие не считают зазорным несколько раз в год отвернуть вентиль и, перевернув баллон, слить скопившуюся внутри влагу.

Материалы и инструментарий

Чтобы своими руками изготовить компрессорный ресивер из газового баллона, домашнему умельцу понадобится иметь под руками:

• тиски;
• сварочный аппарат;
• большой молоток;
• разводной ключ;
• ножовку по металлу.

Алгоритм превращения газового баллона в ресивер

Перед тем, как приступить к изготовлению вохдухосборника из газового баллона, нужно удалить из последнего оставшийся внутри газ. Для этого, используя разводной ключ или ножовку, демонтируют входной вентиль. Но следует помнить, что при срезании частей газового баллона использование электроинструмента запрещается! Ведь искрение в процессе резания способно вызвать взрыв газа, оставшегося внутри баллона.

После опорожнения баллона его полностью заполняют водой. В таком состоянии сосуд оставляют не менее, чем на сутки, по истечении которых воду сливают и тщательно при помощи моющих средств очищают наружные и внутренние поверхности баллона от грязи и ржавчины.

Далее выполняют ряд операций в определенной последовательности:

1. возвращают на место входной вентиль;
2. вваривают в баллон необходимые разветвители или резьбовые переходники для подключения патрубков;
3. наружную поверхность баллона окрашивают краской, которая сможет противостоять влиянию атмосферных явлений;
4. устанавливают предохранительный клапан и редуктор с манометрами;
5. все составные части соединяют между собой патрубками — входной и выходной патрубки специалисты рекомендуют подключать через шаровые краны;
6. в нижней части баллона устанавливают конденсатоотводчик, модель которого нужно подобрать, исходя из производительности компрессора.

Проверка ресивера

Прежде, чем приступить к эксплуатации компрессора, нужно убедиться, способен ли он работать совместно с самодельным дополнительным ресивером. Для этого аппарат включают и дают ему поработать в режиме холостого хода в течение получаса. По окончании этого времени измеряют перепад давлений.

Подведем итог – ресивер является очень удобным и полезным приспособлением, которое востребовано не только на производстве, но и в хозяйстве за возможность обеспечить бесперебойную подачу сжатого воздуха к превмооборудованию даже при отключенном компрессоре. Такой воздухосборник можно приобрести в точках продаж, ориентируясь на параметры своей компрессорной установки. Но можно и изготовить своими силами, имея под рукой баллон из под газа, набор инструментов и твердое намерение.

https://youtube.com/watch?v=Z4M-l-Am5CI

Мощный компрессор своими руками

Всем привет, в этой инструкции мы рассмотрим, как сделать мощный компрессор своими руками. Изготовленная самоделка оснащена ресивером в 60 литров. Данный баллон способен выдерживать давление до 30 бар. Что касается компрессора , то автор использовал агрегат от грузового автомобиля, в действие он приводится трехфазным двигателем в 3 лошадиные силы. Интересен тот факт, что система оснащена принудительной смазкой компрессора под давлением, за это отвечает автомобильная помпа от гидроуселителя руля. Если проект вас заинтересовал, предлагаю изучить его более детально!

https://youtube.com/watch?v=UKkugHnTk8c

Список материалов:— старый компрессор от грузового автомобиля;— трехфазный двигатель на 3 л.с. или подобный;— шкивы, ремни, проводка, включатели и пр.;— автомобильный газовый баллон или другая подобная емкость;— листовая сталь, профильные трубы, уголки;— колеса для садовых тележек и ось;— трубки, шланги, фитинги, манометр, фильтры и прочее оборудование для компрессоров ;— автомобильная помпа гидроуселителя руля (у автора от Audi 80);— винты, гайки, фум-лента и другое;— сетка (чтобы сделать защитный щиток);— краска.

Список инструментов:— торцовочная пила;— болгарка;— сварка;— шуруповерт;— дрель;— тиски, гаечные ключи и пр.

Процесс изготовления компрессора:

Шаг первый. Устанавливаем на бак колесаУстановим на бак колеса, чтобы эту увесистую машину можно было перевозить. Для этого на бак устанавливаем надежные стальные хомуты и стягиваем их болтами с гайками. Именно к этим хомутам потом будем крепить все необходимое оборудование.

Когда хомуты будут установлены, крепим ось с колесами. В качестве оси используем прямоугольную профильную трубу, к которой привариваются круглые оси для колес. Колеса выбираем покрепче, со стальными дисками и на подшипниках, так как вес устройства довольно большой.

Также нам нужно приварить ножку в передней части машины, она делается из куска трубы, к которой приварен пятак из листовой стали.

Шаг второй. Изготовление рамы для оборудованияКомпрессор, а также двигатель будут установлены сверху ресивера, крепиться они будут к хомутам. Раму делаем из уголка, а также листовой стали. Под компрессор сверлим отверстия и нарезаем резьбу, крепить к раме мы его будем статично с помощью винтов.

Что же касается двигателя, то он должен иметь возможность ездить вдоль рамы, чтобы можно было натягивать ремень. Сверлим отверстия, а потом объединяем их болгаркой, чтобы получились щелевые отверстия. В качестве натяжного устройства привариваем к раме удлиненную гайку и заворачиваем болт. Теперь, закручивая болт, двигатель можно отодвинуть и натянуть ремень.

К раме привариваем куски стальных пластин и потом устанавливаем раму сверху ресивера. К раме можно приварить и ручку, чтобы было, за что взять компрессор, автор ее сварил из профильной трубы.

Шаг третий. ПереходникВ баллоне есть отверстие большого диаметра, сюда нужно изготовить переходник, автор сделал его из листовой стали. Прикладываем бумажку к отверстию и карандашом ищем, где сверлить отверстия. Ну а далее дело техники, обрезаем заготовку, сверлим отверстия и ввариваем трубу

Очень важно, чтобы сварной шов был крепким и герметичным

Шаг четвертый. Слив и входящая трубаВ «брюхе» ресивера сверлим отверстие и привариваем гайку. В качестве «крана» будет использовать обычный винт. Эта деталь нужна для того, чтобы сливать с ресивера конденсат, который со временем непременно будет там образовываться.

Далее можно просверлить отверстие и вварить входную трубу в баллон. Само собой, тут все тоже должно быть крепко и герметично. Для сливного винта нужно обязательно сделать прокладку.

Шаг девятый. Покраска и испытанияПокрасим компрессор, теперь он выглядит как покупной. Пробуем запустить самоделку, давление в 6 бар достигается примерно за две с половиной минуты, при этом емкость бака составляет целых 60 литров.

Вот и все, самоделка готова. Получилось все довольно интересно, надеюсь, вам проект понравился. Удачи и творческих вдохновений, если решите повторить! Не забывайте делиться с нами своими идеями и самоделками!

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как подобрать ресивер для компрессора

Ресивер – это резервуар с воздухом под давлением. Его назначение – выравнивать давление воздуха на пути к компрессору, иначе пульсация поставит под угрозу стабильность работы оборудования. Параметры и оснащение

Компрессорный ресивер обычно представляет собой отдельную емкость с герметичными входом и выходом, вертикального или горизонтального расположения, на специальной раме или ножках. Выполняется бак обычно из устойчивой к коррозии стали, хотя для маломощных агрегатов выпускаются ресиверы из резины и пластика.

Рассчитаны ресиверы на эксплуатацию в температурном диапазоне от –15 ºС до +40ºС, при относительной влажности до 80%. Ресивер оснащается воздухоочистным фильтром, который нужно менять не реже двух раз в год, поскольку его чистота оказывает влияние на производительность. В перечне оснащения также: манометр, отводчик конденсата, предохранительный клапан (срабатывает при скачке давления из-за отказа прессостата) и запорная арматура для подсоединения к рабочему устройству и компрессору.

Поставляется ресивер как с компрессором, так и автономно.Как правило, резервуары рассчитаны на универсальное применение. Они не имеют жесткой привязки к условиям эксплуатации, модели и типу компрессора. Основное условие – соответствие агрегату по максимальному давлению. В зависимости от интенсивности работ могут подойти воздухосборники на 10, 16, 25 или 40 атмосфер.

Вместимость ресивера должна быть адекватна производительности компрессора. Если ресивер на 2 кубометра подсоединить к агрегату производительностью 20 кубометров в минуту, то впускного клапана хватит максимум на месяц, и менять его придется за свой счет, потому что гарантийному ремонту случаи некорректной эксплуатации не подлежат.

Размер имеет значение

Продлить срок службы нагнетающей техники поможет грамотный подбор ресивера подходящего объема. Объем подбирается с учетом расхода сжатого воздуха, его минимального/максимального давления и продолжительности потребления.Для компрессора мощностью до 5 кВт обычно рекомендуют ресивер до 100 литров; до 10 кВт – до 300 литров; до 20 кВт – до 550 литров. При пятиминутной пиковой нагрузке с расходом воздуха 0,1 м3/мин и перепадом давлений 3/4 атмосферподойдет ресивер на 500 литров.

Для мобильных компрессоров обычно подходят ресиверы на 50-100 литров, для стационарных – на 500-1000 литров. Чем больше емкость, тем реже при переменном расходе придется подкачивать воздух. Но надо иметь ввиду, что модели емкостью от 900 литров и выше нужно регистрировать в Ростехнадзоре: резервуары большого давления являются взрывоопасными.Не допускается использование сосудов под давлением с дефектами поверхности. На ресивере не должно быть трещин, вмятин и признаков коррозии.

Если работы требуют значительного расхода сжатого воздуха, и штатного ресивера для этого мало, не нужно тратиться на более мощный компрессор – достаточно привлечь дополнительный ресивер. Показанием к установке ресивера большей емкости можно считать существенные отличия пульсации от нормы и производительности агрегата. Чем больше производительность оборудования, тем большим должен быть ресивер.

Подбирается емкость резервуара для хранения сжатого газа в соотношении 30-50% от производительности компрессора. При наличии большой пневмосети достаточно 30%.

По технологической формуле минимальная емкость ресивера задается производительностью компрессора за 8 секунд работы:V = (400×8)/60 = 53,33 (при расходе воздуха 400 л/мин объем резервуара составит 53,33 л). Актуальные значения можно занести в онлайн-таблицу и рассчитать оптимальный объем ресивера на специальных сервисах в Интернете. Поскольку от объема ресивера зависит качество работ и долговечность оборудования, он не должен быть предметом экономии.

Вдоль и поперек

Ресиверы бывают вертикальными и горизонтальными. «Поперечную» компоновку обычно можно встретить в мобильных агрегатах, «продольную» – в стационарных.

Преимуществами вертикального бака являются:экономия занимаемой площади; удобство монтажа (оцените при групповом расположении); легкость отвода конденсата; многообразие моделей (в том числе – для уличного использования и работы с агрессивной средой). Но для воздухосборникавертикального расположения нужны высокие помещения.

Достоинства горизонтального ресивера: максимальная устойчивость к внешнему воздействию и вибрациям;возможность установки на бак дополнительного оборудования (предусмотрены кронштейны); удобство замены вышедшего из строя ресивера. А к недостаткам горизонтального расположения можно отнести большую занимаемую площадьи ограниченный модельный ряд.
