Водосливные системы для кровли: виды, разбор типовых элементов, расчет и правила монтажа

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.


Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.


Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.


Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.


Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.


Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.


Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Технология монтажа и крепления водостоков своими руками

Устанавливают системы водоотведения на этапе возведения дома, прежде, чем сооружают кровлю. При этом самым сложным видом работ является обустройство крепления для водосточных желобов своими руками.

Процесс установки всех элементов водостока выполняется поэтапно:

  1. Обустраивать водосточную конструкцию начинают с фиксации различных держателей, предназначенных для желобов. Эти металлические изделия прикрепляют во время монтажа обрешетки к стропилам. В дальнейшем на них укладывают карниз. Рекомендуемый промежуток расположения держателей – 50-60 сантиметров и будет хорошо, если он совпадет с шагом стропил. Если этого совпадения нет, тогда кронштейны фиксируют к обрешетке. Крюки размещают с небольшим горизонтальным уклоном, равным примерно 5 сантиметрам на каждые 10 метров протяженности желоба – это необходимо для обеспечения нормального слива стоков. После того, как известно количество точек фиксации для одной стороне крыши, определяют разницу между крайними кронштейнами по высоте, потом их укладывают в ряд и карандашом обозначают угол наклона, лучше их пронумеровать. В том случае, когда крепежные элементы длинные, их разрешается загибать в соответствии с уклоном кровли. Если кронштейны короткие, то их закрепляют на вертикальной стороне обрешетки. Когда одна из сторон здания длинная, к примеру,20 метров, тогда делают две воронки и два сливных уклона, при этом отсчет начинают от центра стенки и двигаются к краям.
  2. Монтаж воронки. Прежде, чем ее установить, в желобе делают отверстие. Посредством него осадки будут попадать в воронку, а затем перемещаться в трубу. Отверстие можно сделать при помощи ножовки. Центр крепления воронки к желобу отмечают точно, чтобы отверстие располагалось в нужном месте. Потом закрепляют воронку с желобом. С этой целью с одной стороны под желоб подгоняют фальц, а с другой – загибают фиксатор.
  3. Установка желобов. Для выполнения своими руками монтажа водосточных желобов, их надевают на конец держателя внешним пазом и полностью укладывают на него. Дальше закрепляют на кронштейне фиксаторами.
  4. Монтаж заглушек. У этих деталей на нижней дуге должен быть резиновый уплотнитель, который прижмет их плотно к желобу. Если уплотнительный элемент имеется отдельно, то его помещают в дугу заглушки к верху ребристой частью. Потом желоб стыкуют с ребристой поверхностью уплотнителя и надевают на него заглушку, постукивая для полного вхождения в паз.
  5. Стыковка желобов. Для этого потребуются соединительные элементы, снабженные уплотнителями. Соединитель нужно надеть по центру на оба желоба: сначала стороной, где отсутствует замок, а потом стороной, оснащенной замком. Между желобами оставляют промежуток, равный 3-5 миллиметров.
  6. Монтаж углов желобов. Их необходимо поддерживать кронштейнами с каждой стороны угла. Процесс соединения желоба и угла аналогичен тому, как это выполняют с соединительными элементами. С целью недопущения провисания соединения по обе его стороны размещают держатели.
  7. Установка колена стояка. Его нужно надевать на воронку снизу. Потом монтируют еще одно колено, которое направлено концом вниз, чтобы в дальнейшем надеть на него трубу.
  8. Использование соединительной трубы. Когда между стеной здания и коленами остается значительное расстояние, то между ними помещают соединительную трубу.
  9. Установка водосточных труб. Их нужно вставить в колено и прикрепить хомутами. Когда высота дома требует монтажа нескольких труб в одном стояке, тогда последовательно надевают одну на другую.
  10. Крепление хомутов. Выпускают эти изделия отдельно для кирпичных и деревянных стен. В первом случае задействуют хомут со штырем, в который вбивают дюбель. Для дюбеля просверливают отверстие. Трубу прикрепляют хомутами с двух сторон – они разделены на две дуги.
  11. Завершение монтажа. Слив помещают на конец трубы. На этом крепление водостоков своими руками выполнено.

Практические рекомендации

Для скатных кровель существует одно требование по количеству водосборных воронок — не менее 1 на 24 метра желоба. Его диаметр зависит от интенсивности осадков в вашем регионе: чем их больше, тем больше должен быть диаметр как желоба, так и труб.

На плоских кровлях к этому расчету необходимо подойти ответственнее, так как застой воды на них может привести к порче кровельного покрытия. Максимальная площадь водосбора одной воронки составляет от 800 до 1200 квадратных метров, причем крайние из них должны располагаться как минимум на 1 метр дальше парапета. На частный дом хватит двух воронок — на случай, если одна выйдет из строя.

Монтаж наружных водосточных труб осуществляется после фасадных работ, но иногда проще закрепить кронштейны до их окончания. Так, при устройстве мокрого фасада их целесообразно установить до наклейки утеплителя, правильно рассчитав длину.

Во избежание засора системы рекомендуется установить в водоприёмные воронки решетки. У воронок внутреннего слива они входят в комплект, для наружных лучше приобрести их отдельно, особенно если рядом с вашим домом находятся деревья.

https://youtube.com/watch?v=qiT_oieIuS0

Из каких материалов изготавливают организованный водосток?

На данный момент наиболее популярными материалами для изготовления водостока стали поливинилхлорид и оцинкованная сталь. Однако, все еще популярно производство медных водостоков, поэтому и этот материал стоит разобрать подробно.

Поливинилхлорид — это один из наиболее распространённых в строительстве видов пластика. В изготовлении организованного водостока он используется в первую очередь благодаря достаточно хорошим характеристикам и сравнительно низкой себестоимости.

Чаще всего из ПВХ изготавливаются внешние водостоки. Им приходится сталкиваться только со средними нагрузками, которые отлично выдерживает даже пластик.

Все же стоит обращать внимание, что такие типы систем не сильно предусмотрены для работы при постоянных перепадах температуры. Если вы решили приобрести именно такой тип водостока, обращайтесь только к проверенным фирмам

Обычно крупные компании, специализирующиеся на выпуске пластиковых водосточных систем, добавляют в сырье дополнительные примеси. Они позволяют исключить изменение линейных размеров от повышенной температуры, хрупкость при морозах, а также большую защиту от ультрафиолета.

Из-за недостатка прочности материала, ПВХ редко используют при создании внутренних систем, только при условии, что крыша не будет использоваться в качестве дополнительного свободного пространства.

Из наиболее значимых преимуществ ПВХ водостока можно выделить доступную цену, непревзойденный внешний вид и легкий вес. Внешние данные такого водостока обеспечиваются за счет окраски пластика в массе. Готовая система не покрывается дополнительными слоями краски. По этой причине она полностью защищена от трещин, изменения цвета и других портящих внешний вид факторов.

Легкий вес конструкции значительно облегчает установку. Провести все работы вы можете самостоятельно, а, кроме того, легко сэкономить на крепежных элементах. Ведь не требуются кронштейны, способные выдерживать повышенные нагрузки.

Пластик – это, безусловно, хороший вариант для создания водосточной системы, но сегодня наибольшей популярностью все же пользуются системы, выполненные из оцинкованной стали.

Материал отлично выдерживаете даже самые высокие нагрузки. Он совершенно не боится как жаркой, так и слишком холодной погоды. Особенно свои преимущества сталь проявляет зимой. В это время в желобах внешней системы часто скапливается снег. Постепенно он образует довольно большие ледяные глыбы. Они давят на желоба и всю систему в целом. Пластиковые конструкции довольно быстро приходят в негодность, а вот металлические легко выдерживают даже такую нагрузку.

Все же у любых металлов есть недостаток – это окисление из-за постоянного соприкосновения с влагой. Оцинкованная сталь защищена и от этого. За счет процесса цинкования она приобретает защитный слой, который препятствует образованию ржавчины.

Кроме того, определённые защитные функции может сыграть и слой краски, которым водосток покрывают для придания определенного цвета. Однако здесь скрывается не только преимущество, но и недостаток. Со временем краска рассыхается и покрывается трещинами. Внешний вид конструкции сильно портится.

Еще одним недостатком конструкции можно назвать сильный шум в случае обильного дождя или града.

Список недостатков можно закончить еще и ценой, которая может быть в несколько раз выше стоимости пластика.

Медь – это еще один тип металла. Поэтому такой водосток может похвастаться отличным уровнем прочности.

Медь превосходно выдерживает повышенные нагрузки, перепады температуры и многое другое. В некоторых старых домах можно найти водосточную систему из меди, которая была установлена и ни разу не ремонтировалась уже более 100 лет.

Несмотря на то, что по основным техническим характеристикам медь не отличается от стали, цена двух этих видов водосточной системы сильно отличается. Медь – это материал только для элитных домов . Метровый отрезок желоба из меди может вам обойтись в 9 тыс. рублей. В то время как вся стальная конструкция для небольшого дома будет стоить ту же сумму.

Внешний вид водостока из меди не меняется с годами, напротив, он становится только лучше. Медь – это один из немногих материалов, который при окислении становится ещё красивей. Ржавчина не проедает медь изнутри. Вместо этого, материал покрывается легким слоем патины. Она может придать изначальному цвету золотой или темно-коричневый оттенок.

Размеры водосточных систем

Главное, что необходимо знать при подборе водостока – это какие параметры подходят для конкретной кровли. Стандартными считаются следующие характеристики:

  • размеры водосточного желоба – диаметр 9-19 см, длина 3 м;
  • размер вертикального водоотвода – диаметр 7,5-11 см, длина 3-4 м.

Стоит знать, что подбор диаметра легко сделать исходя из площади кровли. В частности, на скатные крыши с площадью до 30 кв.м можно применять трубы диаметром в 7,5 см и лоток минимального размера, то есть 9-10 см. При наличии кровли площадью 30-50 кв.м рекомендуется использовать трубу, диаметр которой 8,7 см, а сечение желоба 10-12 см. Конечно, при необходимости монтировать водосток для строения, кровля которых площадью более 150 кв.м, стоит использовать максимальные габариты водосточных труб и желобов. Специалисты приводят следующую зависимость диметра труб от размера водоприемных лотков, а также от площади скатов:

Диаметр трубыДиметр желобаПлощадь кровли
7,5 см9-10 смдо 30 кв.м
8,7 см10-12 см30-50 кв.м
10 см12-15 см50-125 кв.м
11 см15-19 смсвыше 125 кв.м

Если же кровля дома более 200 кв.м либо имеет довольно сложную конфигурацию, то стоит увеличить количество стояков. То есть на простых кровлях с небольшой площадью, можно устанавливать вертикальные водоотводы с шагом 1 труба на 10 м фасада, если же кровля отличается сложной конфигурацией и большими размерами, то рекомендуется уменьшить шаг до 1 трубы на 5 м фасада. При недостаточном количестве стояков и при выборе неподходящего диаметра труб и желобов, а также при большом количестве талых либо дождевых вод, водосточная система не будет справляться со своей основной функцией.

Что касается, такого параметра, как длина водосточного желоба, то исходить стоит из того, что водосборный лоток должен располагаться на наружной стороне скатов всей кровельной системы. Разумеется, что даже для небольших строений необходимо монтировать сборную конструкцию, состоящую из отдельных желобов, соединительных прямых и угловых элементов, а также торцевых заглушек. Это связано с тем, что стандартным считается параметр длины желоба 3 м, а длина водосточной трубы 3-4 м. Если же требуется более мелкие элементы, то их легко нарезать или распилить самостоятельно, используя инструменты, соответствующие типу монтируемого материала. В том случае, когда необходимы изделия больше стандартной длины, ширины, высоты или сечения, то всегда можно рассмотреть такой вариант, как водосточная система на заказ. Зная основные параметры водоотводов, легко произвести расчет для конкретного строения.

Видео по теме:

Выбор водостоков по параметрам

Пропускная способность водостоков определяется диаметром труб и желобов. Эти параметры, как правило, указываются в маркировке. К примеру, могут быть маркировки 100/75, 125/90, 150/110.

У разных производителей параметры водосточных систем различны. Для их состыковки не обойтись без переходников. Но в этом случае увеличивается риск протечек. Поэтому лучше, чтобы все элементы были изготовлены одной компанией.! Не пытайтесь соединять элементы водостоков разных производителей — они не состыкуются.

Чтобы точно рассчитать необходимые размеры водостоков, нужно знать площадь поверхности ската крыши.

Схема 1. Расчет эффективной площади крыши.

Если крыша плоская (угол уклона менее 10 градусов), эффективной будет вся ее площадь:

Е1 = А х С

Чтобы подобрать размеры труб и желобов, воспользуйтесь приведенной ниже таблицей.

Подбор диаметра желоба и трубы. (схема №2)

На выбор места и количества стоков влияет длина свеса кровли. Если она менее 10 м, устанавливается один сток. Если более 10 м — два.

Количество сливов зависит от длины свеса кровли. (схема №3)

Практические советы по выбору водосливных систем

  1. Выбор водосточной системы желательно делать на этапе проектирования крыши. Дело в том, что для некоторых систем нужно специально подготавливать обрешетку. Это касается не только элементов самой водосточной системы, но и снегозадержателей. Кроме того, надо иметь в виду, что диаметр водостоков должен соответствовать максимальному количеству воды, набор доборных элементов отвечать архитектурным особенностям крыши. От этих факторов зависит количество и расположение вертикальных труб, методы их подключения. Опытные кровельщики подбирают диметр вертикальных труб из расчета 1 см2 их сечения на 1 м2 площади подключенных скатов.

  2. Во время покупки товара обязательно следует проверить сертификат качества, особенно это касается пластиковых водостоков. Дело в том, что некоторые недобросовестные компании используют для их изготовления не первичный, а вторичный полиэтилен. Вторичный полиэтилен получают после переработки старых пластиковых изделий, а они потеряли свои первоначальные характеристики. Межмолекулярные связи нарушились, ультрафиолетовые лучи очень негативно воздействуют на пластик. Материал непластичен, боится не только динамических, но и статических нагрузок.

  3. Тип кровли не влияет на выбор системы, можно без проблем подобрать пластиковую или металлическую конструкцию под натуральную штучную черепицу или профилированные листы.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.


Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.


Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.


Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.


Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.


Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.


Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

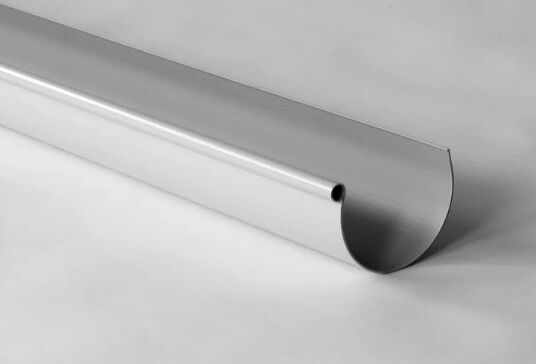

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

  • стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
  • дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

  1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
  2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
  3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Водосточная воронка для плоской кровли – виды и способы монтажа

Монтаж разделяется по видам установки:

  • Наружные конструкции , которые монтируются по периметру дома.
  • Внутренние , которые прокладываются во время строительства внутри стен и проходят в канализацию. Нельзя пренебрегать герметичностью таких систем. Результатом некачественных работ станет быстрое протекание процессов коррозии.

В случае с плоской крышей, монтаж воронки внутреннего водостока является наиболее предпочтительным решением. Горизонтальные трубы укладывают под гидроизоляцией и утеплением.

Сточные трубы, расположенные вертикально, уводят осадки из горизонтальных труб в ливневую канализацию Источник www.allseasonsroof.com

Системы водостока могут быть:

  • самотечными , то есть с уклоном: вода стекает под воздействием силы тяжести;
  • вакуумными , не имеющими уклона: работают по принципу сливного бачка, за что получили второе название – «сифонные».

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

  1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
  2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
  3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
  4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

  1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
  2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

  3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
  4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

  1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
  2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
  3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

  4. Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
  5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

Монтаж водосточной системы

Руководство монтажника предполагает предварительный подбор инструментов, разметку конструкции. Саму систему можно собрать на земле, а потом закрепить.

Необходимые для работы инструменты

Комплект инструментов зависит от материала производства водостока.

Стандартный набор такой:

  1. Ножовка по дереву или металлу, лобзик с соответствующим полотном.
  2. Ножницы по металлу.
  3. Шуруповерт или молоток для фиксации крепежа.
  4. Плоскогубцы (если работа проводится с оцинковкой).
  5. Резиновый молоток для монтажа заглушек,
  6. Устройство для загиба крюков.
  7. Водяной уровень.
  8. Перфоратор (для установки хомутов на стенах).

Еще потребуются рулетка и маркер, шнур для разметки, стремянка или строительные леса.

Слева — два способа монтажа кронштейнов к стропилам, справа — крепление кронштейнов к обрешётке.

Пошаговая последовательность проведения монтажных работ

Пошаговая инструкция предусматривает проведение работ в таком порядке:

Разметка положения кронштейнов и их уклона. Расстояние от первого крепления до ветровой доски составляет 5-10 см. В отмеченном месте вбивается гвоздь, к которому крепится шнур. Эта точка находится выше остальных

Теперь важно определить высоту от верхнего края лобовой доски гвоздя. На противоположной стороне нужно отложить такой же отрезок

После этого, ориентируясь на полученную горизонталь, отбивается необходимый уклон.
Монтаж кронштейнов. Сначала устанавливается первый и последний крепеж, а потом промежуточные. Для фиксации кронштейна требуется 2-3 гвоздя или самореза.
Установка воронок. Пластиковые элементы соединяются клеевым способом. Чтобы в трубу не попадал мусор, она оснащается сеткой.
Монтаж желобов. Их части между собой соединяются специальными замочными фиксаторами. В металлических конструкциях части желоба заходят одна на другую внахлест в сторону уклона. Он составляет 5-6 см. Стык дополнительно герметизируется. На торцевые части желоба монтируются заглушки.
Установка колен.
Монтаж труб для слива. Кронштейны с хомутами крепятся по отвесу. На концы сливов монтируются отводы воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
