Водосток из канализационных труб своими руками: желоб для водосточной системы, ливневка

Технология монтажа

Главное условие эффективной работы стока воды со скатов – качественный, аккуратный монтаж в соответствии с требованиями технологии. Установку водостока начинают после сборки стропильного каркаса и монтажа обрешетки. Чтобы защитить древесину стропил от проникновения влаги, их укрывают дополнительным слоем гидроизоляции. Чтобы установить водостоки пластиковые, действуют следующим образом:

  • На лобовую доску наносят разметку расположения водосточного желоба. Его размещают с уклоном 3-5 градусов в сторону водоприемной воронки. Воронки размещают около угла крыши. Чтобы выдержать необходимый уклон, натягивают шнурку.

  • Кронштейны располагают таким образом, чтобы скат наполовину загораживал желоб. Этакое расположение защищает его от схода снега, но не препятствует эффективном сбору воды.

  • Монтаж начинают от точки крепления водоприемной воронки. Это этого места в обе стороны отмеряют по 15 сантиметров и с помощью шуруповерта закрепляют там два кронштейна для желоба.

  • Фиксируют кровельными саморезами остальные кронштейны с шагом 50-60 см, начиная от противоположного воронке края желоба. Устанавливают деталь желоба с воронкой на подготовленные кронштейны.
  • Далее начинают монтаж желоба. Его подрезают до нужной длины, вставляют в кронштейны, соединяя отдельные сегменты внахлест с помощью силиконового герметика или специальных резиновых соединителей.

  • Следующий этап – монтаж вертикальной трубы слива. Ее присоединяют к воронке, надставляя до необходимой длины отрезками труб, соединенными муфтами. На стене кронштейны, поддерживающие слив, размещают каждый 100 см.
  • На трубу надевают изогнутый наконечник или носик. Согласно строительным нормам расстояние между ним и поверхностью земли не должно превышать 30 см.

Как сделать каркас для гипсокартона на потолке своими руками

Каркас для гипсокартона на потолке будем монтировать в 4 этапа.

Крепление профиля 27х28 по периметру помещения

Первым этапом будет монтаж профиля 27х28 по периметру помещения. Если стены в помещении бетонные, то для работы понадобится перфоратор. Если стены из гипсокартона, то нужна будет обычная дрель для рассверливания отверстий и специальные дюбели для гипсокартона. Далее, с помощью шуруповерта и саморезов профиль крепится к стене:

Крепление прямых подвесов П-образной формы

Когда профили 27х28 закреплены, переходим ко второму этапу. Будем крепить прямые подвесы П-образной формы («крокодилы») на потолок в местах перекрестий нашей разметки. Для этого мы будем использовать не дюбель гвоздь, а вот такой металлический анкер клин:

Такой крепеж очень надежен и соответствует правилам пожарной безопасности, так как нет пластиковых элементов, которые подвержены горению. Далеко не многие начинающие строители работали с анкер клиньями, поэтому специально для Вас отдельное видео по работе с ними:

Установка профиля 60х27

Третий этап. После того как прямые подвесы закреплены:

нужно вырезать по длине профиль 60х27 и вставить в направляющие через 40 см. Это как раз тот профиль, к которому непосредственно будет крепиться гипсокартон. Нарезать профиль необходимой длины можно либо ножовкой, либо ножницами по металлу. На рисунке мы видим, как профиль 60х27 установлен в направляющие 27х28 и крокодилы уже приняли П-образную форму, готовые к фиксированию профилей 60х27 в требуемых местах:

Крепление профиля 60х27 по нитке

Итак, четвертый заключительный этап. Необходимо натянуть нитку поперек профилей примерно вдоль линии подвесов в четыре ряда:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Далее нужно, начиная со второго профиля, приподнять все последующие от него профили немного вверх при помощи саморезов, просто вставляя саморезы с двух сторон в отверстия подвеса:

Это делается для того, чтобы профили не оттягивали нитку, то есть чтобы не нарушалась ровная плоскость. А самый первый профиль мы не приподнимаем над ниткой, этот профиль мы сейчас будем выставлять.

Итак, все профили кроме первого приподняты над ниткой.

Берем наш этот первый профиль, который мы не приподнимали над ниткой и держим его одной рукой таким образом, чтобы между ниткой и ним было как можно меньше зазора (буквально полмиллиметра). Когда профиль стоит как нужно, второй рукой при помощи монтажек (шурупы с пресс шайбой) и шуруповерта начинаем закреплять профиль к крокодилу:

Проделываем то же самое с другой стороны подвеса и профиля. И вот таким образом, проходим первый профиль и соответственно первый ряд подвесов, а затем все последующие.

Обращаем внимание, что если П-образный подвес после прикручивания выходит за плоскость профиля, загибаем его руками или при помощи плоскогубцев вовнутрь, чтобы он не препятствовал в дальнейшем креплению гипсокартона к профилю:

Итак, каркас выставлен, снимаем нитку. Далее можно приступать к креплению ГКЛ.

В этом уроке мы узнали, как можно самому сделать каркас для гипсокартона на потолке.

Монтаж водосточной системы

Установить водосток из канализационных труб самостоятельно не сложно

Важно лишь соблюдать определенную последовательность действий. В первую очередь стоит начертить схему будущей водосточной системы

На плане следует отметить расположение желобов, стояков, воронок, кронштейнов, стыковочных элементов и так далее, а также уклон водостока. После того, как все подробно обозначено и приобретены детали в требуемом количестве можно переходить к монтажу. Установка производится поэтапно.

На планку под карнизом устанавливают два крайних кронштейна, таким образом, чтобы лоток для сбора воды от свеса располагался на расстоянии в 2,5 см. Разница высоты между кронштейнами должна быть такой, чтобы на каждый 1 м получался уклон в 1-3 мм. Затем между деталями натягивается веревка и по ней монтируются остальные держатели.
Канализационные трубы для желоба распиливаются по длине на две части. Чтобы сделать ровный рез, необходимо отметить центральную линию маркером и только после этого приступать к распилу. Резать можно болгаркой либо электролобзиком.
Получившиеся половинки закрепляются на кронштейнах. Все крепления рекомендуется герметизировать особыми герметиками, которые не боятся воздействия влаги и различных температур. Также стоит знать, что пластиковая конструкция может расширяться под воздействием тепла, поэтому не стоит закреплять детали слишком плотно.
Чтобы произвести крепление стояков к желобам, следует использовать специальный тройник и колено с необходимым углом наклона. Это компенсирует переход от кровли к стене. К фасаду сливные трубы также крепятся на кронштейны

При этом важно использовать метизы, соответствующие по назначению материалу стен.
К нижнему краю стояка прикрепляется отводное колено, которое отвечает за направление потока воды от фундамента и стен. То есть расстояние от фасада должно быть около 30 см.

Видео по теме:

Таким образом монтаж водосточной системы завершен. В том случае, если зимы в регионе довольно суровые, то допускается размещение нагревательного кабеля внутри водосточных труб. Водосток из канализационных труб – это практичное решение, которое не потребует больших сил и финансовых вложения, но при этом послужит долгий срок. Для хозяйственных построек можно рассмотреть водосток из пластиковых бутылок, который является дешевой альтернативой.

Рекомендации по монтажу наружных водосточных систем из оцинкованной стали

  • Советуем использовать водостоки нашего производства.
  • Все приведенные ниже расчеты и рекомендации являются приблизительными.
  • В каждом отдельном случае мы рекомендуем проконсультироваться со специалистами.

На первом этапе после принятия решения о монтаже водосточной системы необходимо рассчитать количество водосточных стояков в зависимости от площади кровли здания. Водосточные трубы диаметром 100 мм обеспечивают отвод воды с площади кровли до 70 квадратах метров, а водосточные трубы диаметром 140 мм. с площади крыши до 90-100 квадратных метров. Расстояние между водосточными стояками рекомендуется соблюдать не более 16 метров. Водосточные системы в зависимости от конструкции здания можно монтировать с использование водосточных желобов или без них.

Если проект предусматривает монтаж водосточных желобов.

  • Определить горизонтальность краев крыши, для дальнейшего учета количества воронок и уклона желоба смотрите Рис. 1 (1)
  • Определить места установки водосточных воронок (или желобов с патрубком) смотрите Рис. 1 (2) Уточнение: длина желоба L с уклоном в одну сторону не должна превышать 8 метров смотрите Рис. 1 (3)
  • Разместить места крепления крайних кронштейнов для водосточных желобов, при необходимости загнуть и закрепить их смотрите Рис. 1 (4.1) и Рис. 1 (4.2)
  • Расстояние А min=80 мм, Б max =160 мм. Натянуть между крайними кронштейнами для водосточных желобов шнур, Рис 1 (4.1) и 1 (4.2), через центр дна кронштейна, Рис. 2
  • По уровню шнура разметить места крепления кронштейнов, Рис. 1 (4), загнуть и закрепить их. Уточнение: рекомендуемое расстояние между кронштейнами для желоба наружного водостока не должно превышать 700 мм, смотрите Рис. 1. Обычно расстояние делают от 500 мм. до 700 мм. в зависимости от диаметра водосточной системы по принципу чем больше диаметр тем меньше расстояние. Кронштейн загибается в таким образом, чтобы при креплении центр его дна совпадал с натянутым шнуром, а конец плотно прилегал к обрешетке, смотрите Рис. 2 и Рис. 3.
  • Монтируем воронку желоба (желоб с патрубком), смотрите рис. 1 (2). Воронка желоба крепится двумя кронштейнами, смотрите Рис. 1 (4.2) и 1 (4.3), расстояние между которыми должно составлять 200 мм.
  • Осуществляем монтаж требуемого количества водосточных желобов, закрепив их в специальном фиксаторе с одной стороны и надежно зажимаем лепестками с другой, смотрите Рис. 3 (5). Уточнение: водосточные желоба соединяются методом захода друг в друга по направляющим на глубину 100 мм. Соединитель водосточных желобов в данном случае не требуется.

Монтаж водосточных труб.

Для начала монтажа необходимо определить точку крепления верхнего хомута (кронштейна) для водосточной трубы, рис. 4 (1), учитывая угол колена 60° и ширину карниза (а). Примечание: точка крепления верхнего кронштейна должна находится на уровне стыка колена, рис. 4 (2), с трубой, рис 4 (3).

  • Закрепить верхний хомут (кронштейн) для трубы, рис. 4 (4). Просверлить отверстие d=11 мм и вбить штырь хомута (кронштейна) для водосточной трубы в стену. Примечание: рекомендуемое расстояние от кронштейна до стены должно составлять 50 мм, рис. 6 (b).
  • На верхнем хомуте (кронштейне) закрепить отвес.
  • По отвесу выставить остальные кронштейны. Примечание: расстояние между кронштейнами. Рис.4 (с), не должно превышать 1150 мм.
  • В случае необходимости (если расстояние более 400 мм) определить длину промежуточной части трубы, рис. 4 (1) При расчете учитывайте расстояние (d), рис. 4 (4) и угол отклонения колена 60° Примечание: определяя длину промежуточной части, необходимо добавить припуск 200 мм для соединения трубы с коленами, рис. 4 (1).
  • Собрать участок из двух колен и промежуточной части трубы.
  • Одеть его на воронку и вставить в верхний кронштейн.
  • Произвести монтаж прямых участков водосточной трубы, вставляя их последовательно по направлению потока воды.
  • Установить нижнее колено, рис. 4 (5). Примечание: стык нижнего колена с трубой должен крепить кронштейн, рис. 4 (6).

Предлагаем так же ознакомится с другими статьями которые помогут Вам сделать правильный выбор:

Крепление водосточных труб к стене является одним из этапов монтажа системы, которая эффективно осуществляет отведение осадков, попадающих на поверхность кровли. Если установка крышного водостока производится после того, как была смонтирована кровля, то водостоки также можно закрепить к стене (на лобовую доску, к стропильной ноге, или к обрешетке) кронштейнами.

Водосточная труба, в которую собираются стоки с кровельных желобов, может быть закреплена на стене

Составляющие части системы водоотвода

Для начала нужно выяснить, что именно изготавливать, поскольку водоотводная система складывается из разных элементов:

  1. Желоб. Один из основных элементов всей конструкции. Он помогает чтобы собирать воду со скатов крыши. Возможно круглым либо квадратным, крепится горизонтально снизу свеса крыши. Размер желоба зависит от площади ската, который он будет обслуживать.
  2. Труба. Вертикальная часть конструкции, разрешающая отводить воду в необходимое вам место, будь то дренажная система либо емкость для сбора дождевой воды. Трубы крепятся к стенке здания.
  3. Ливнеприемник либо воронка. Элемент, который соединяет желоб с трубой.
  4. Повороты и углы. Конструктивные элементы, каковые разрешают обходить дом, разные выступающие элементы и т.д. Благодаря им кроме этого возможно монтировать трубу на разном расстоянии от стенки дома.
  5. Заглушки. В тех местах, где не предусматривается воронка и труба, устанавливают заглушку.
  6. Соединение желоба. В то время, когда стенки имеет громадную длину, желоба между собой соединяются особыми соединительными элементам.
  7. Крепежи для труб и желобов, разрешающие намертво зафиксировать эти элементы к стенке.
  8. Ловушка для листьев. Время от времени в систему монтируют такую ловушку, которая выглядит как решетка. Благодаря ей листья не попадают в систему и не засоряют ее. Вам остается лишь периодически убирать листья с ловушки.

Как говорится, лучше один раз заметить, чем сто раз услышать, исходя из этого ниже приведена схема, в которой вы имеете возможность наглядно заметить все составляющие системы.

Выбор труб для внутренней ливневой канализации

При выборе труб для монтажа внутренней ливневой канализации необходимо принимать во внимание ее тип. В традиционной безнапорной системе отсутствует давление, поэтому стенки трубы не будут испытывать дополнительное воздействие

В напорных системах следует позаботиться о дополнительной прочности.

Что касается остальных параметров, то они вполне стандартные. Температура перемещаемой воды приближена к температуре воздуха в помещении или на улице, агрессивные жидкости и вещества присутствуют в минимальном количестве.

Поэтому для обустройства рассматриваемой инженерной системы можно использовать стандартные изделия без дополнительных требований к механической и термической прочности.

Попытки экономии

Владение собственным домом предполагает большую ответственность за его состояние и работы по уходу за территорией. Для того чтобы осадки не скапливались во дворе, можно своими руками соорудить водосточную систему, которая позволит защитить ваше жилище от негативного воздействия влаги.

Водосток – система желобов, которая является направляющей для сточных вод крыши дома и талых вод у фундамента. Применяется для предотвращения появления грибка, плесени или следов гниения по стенам и фундаменту дома, сохраняя в первозданном виде декоративные покрытия

Важность монтажа такой системы недооценивать не стоит, нужно лишь определиться с материалами, которые необходимо использовать при установке

Специалисты рекомендуют в качестве желобов водостока выбирать пластиковые канализационные трубы. Выбор обуславливается наличием в строительных магазинах труб разного диаметра, а огромный ассортимент пластиковых переходников позволяет решить проблему их соединения. Пластик имеет небольшой вес, достаточно легко монтируется, кроме того, пластиковые трубы можно покрасить в один цвет с крышей дома.

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

Составляющие части системы отвода воды

Для начала надо определить, что именно изготавливать, ведь водоотводная система состоит из различных элементов:

  1. Желоб. Один из главных элементов всей конструкции. Он служит для того, чтобы собирать воду со скатов крыши. Может быть круглым или квадратным, крепится горизонтально снизу свеса крыши. Размер желоба зависит от площади ската, который он будет обслуживать.
  2. Труба. Вертикальная часть конструкции, позволяющая отводить воду в нужное вам место, будь то дренажная система или емкость для сбора дождевой воды. Трубы крепятся к стене здания.
  3. Ливнеприемник или воронка. Элемент, который соединяет желоб с трубой.
  4. Повороты и углы. Конструктивные элементы, которые позволяют обходить дом, различные выступающие элементы и т.д. Благодаря им также можно монтировать трубу на различном расстоянии от стены дома.
  5. Заглушки. В тех местах, где не предусматривается воронка и труба, устанавливают заглушку.
  6. Соединение желоба. Когда стена имеет большую длину, желоба между собой соединяются специальными соединительными элементам.
  7. Крепежи для труб и желобов, позволяющие намертво зафиксировать эти элементы к стене.
  8. Ловушка для листьев. Иногда в систему монтируют такую ловушку, которая выглядит как решетка. Благодаря ей листья не проникают в систему и не засоряют ее. Вам остается только периодически убирать листья с ловушки.

Как говорится, лучше один раз увидеть, чем сто раз услышать, поэтому ниже приведена схема, в которой вы можете наглядно увидеть все составляющие системы.


Составляющие элементы водоотвода

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

  • Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
  • От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность

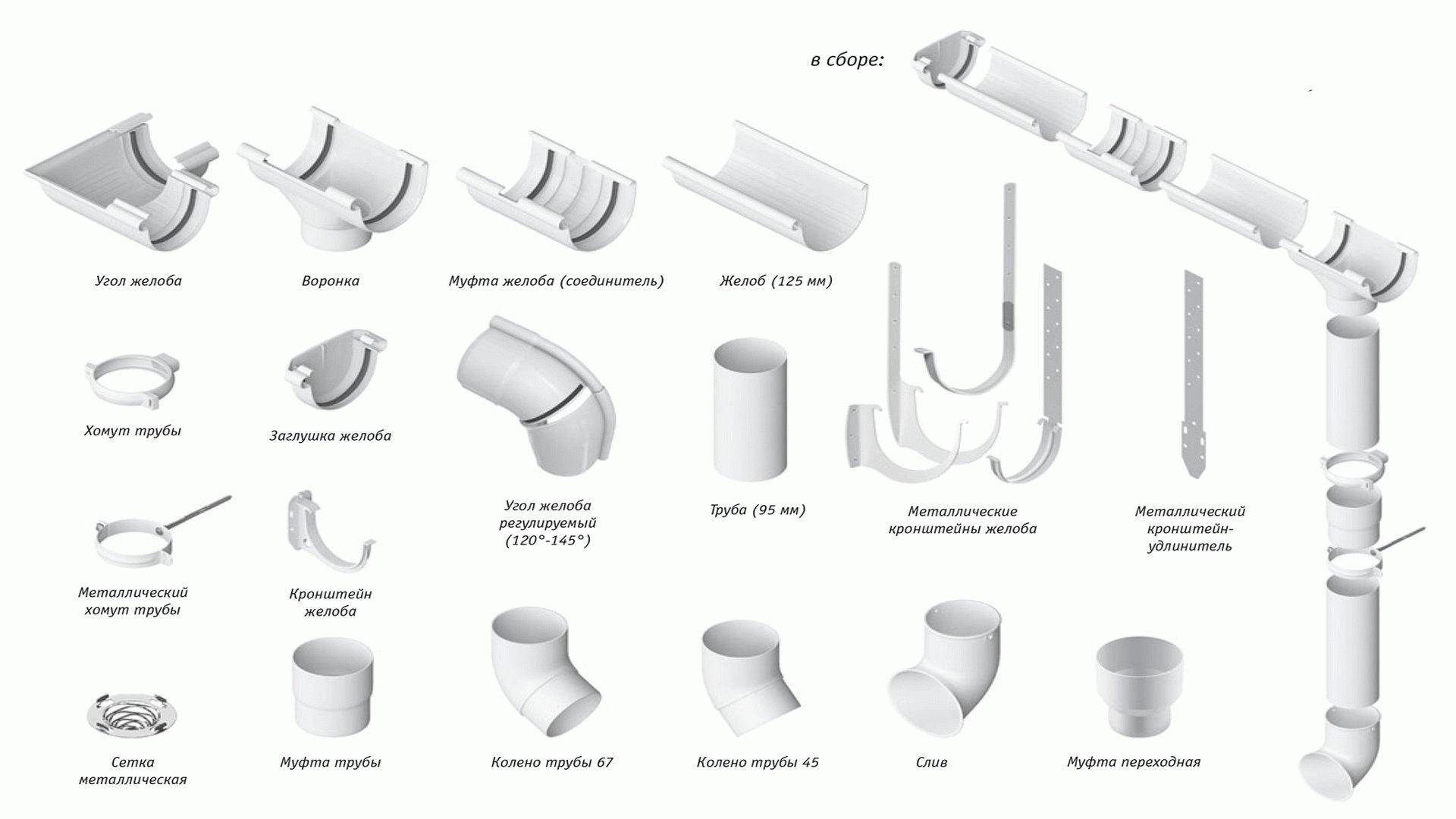

Элементы отвода воды

Перед монтажом водостока требуется изучить все составляющие элементы, которые потребуются в работе, а именно:

  • желоб, основная составляющая водоотвода. Можно купить готовый, либо получить перепиливанием трубы пополам;
  • кронштейн, специальное крепление для водоотвода;
  • отвод. Вертикально установленная труба для отвода дождевой воды из системы водостока;
  • воронка. Своеобразный переходник верхней части водостока в отвод;
  • заглушка. Применяется для тупиковых элементов водоотвода;
  • углы. Угловой переходник. Приобретается по количеству углов на вашей крыше;
  • муфта. Соединительная часть желоба, которая используется для стыкования;
  • крепеж. Стандартно используется саморез самозажимной, либо саморез с гайкой. Наличие резиновой прокладки в крепеже обязательно.

Мы рассмотрели основные элементы использующиеся при отводе воды. В зависимости от конструкции и используемого материала, их количество может добавляться или уменьшаться.

Проект водосточной системы

Как всякая коммуникация, система водостока начинается с составления проекта. Для начала нужно определить вид водосточной системы и выбора материала для труб. После этого можно приступать к расчетам.

Рекомендуем ознакомиться: Как сделать дымоход для газового котла?

Вид водостока

Различают два вида водосточных систем, которые зависят от типа вашей крыши. Подавляющее большинство домов строят с покатой крышей, поскольку плоская для нашей зимы и снегов мало подходит. Желоба и трубы навешивают с внешней стороны здания. Далее мы будем говорить именно о внешней ливневке.

Внутренний водосток монтируется на плоской крыше. Здесь система сбора воды иная. Она устроена с небольшим уклоном для сбора воды, что работает в качестве своеобразного желоба. Ливневка начинается в этом месте и представляет собой вертикальные, вделанные в стену трубы с воронкой на крыше в месте сбора осадков.

Материал труб

Пластиковые трубы для канализации выпускают из поливинилхлорида (ПВХ) и полипропилена. Для наружной ливневой канализации трубы ПВХ не подойдут. Этот материал рассчитан на подземную прокладку. Солнечные лучи и перепады температуры на него действуют разрушающе.

Трубы из полипропилена выпускают трех видов: белые, серые и коричневые. Многообразие цвета показывает не эстетические пристрастия производителей, а соответствует определенным эксплуатационным параметрам:

  • Белые и серые канализационные трубы из полипропилена можно выбрать для устройства водостока своими руками жителям южных регионов. Они предназначены для прокладки внутри помещений и плохо переносят отрицательные температуры. Нарушается структура полимера и при значительном перепаде.
  • Коричневые трубные материалы отличаются более толстой стенкой и предназначены для внешней прокладки. Они устойчивы к морозам, но плохо переносят высокую температуру. Это хороший материал для монтажа наружного водостока в центральных и северных регионах.

Фитинги, принцип соединения, размерные характеристики труб разного цвета одинаковы.

Расчеты и размеры

Чтобы правильно сделать расчеты, потребуется знать:

  • длину периметра крыши;
  • высоту дома;
  • количество вертикальных стояков;
  • количество соединений желобов;
  • количество заглушек, уголков и тройников;
  • количество креплений.

Дополнительно нужно определить желаемый диаметр труб для желобов и для вертикальных приемников. Классический водосток делают из канализационных труб диаметром в 110 мм (желоба) и 50-80 мм (стойки). Этого достаточно для благополучного сбора и отведения воды при интенсивных дождях. По периметру рассчитывают общую длину желобов.

После расчета длины труб для желобов, то ее следует делить надвое. Из одного метра трубы вы получите два метра желоба.

Количество вертикальных труб соответствует числу стояков, умноженному на высоту дома до края крыши. Здесь нужно рисовать конфигурацию трубы и измерять все на месте.

Рекомендуем ознакомиться: Оцинкованная стальная труба для обустройства дымохода

Вертикальная труба пойдет от ската кровли не прямо вниз, а через S-образный изгиб к стене дома. Крепить ее нужно будет именно к стене, не облокачивая, а на расстоянии 10 см от нее.

Для монтажа изгиба потребуется колено на 45 градусов, плюс один уголок на отвод воды от дома.

Фитинги понадобятся для заглушки желобов по углам дома и на монтаж сливной воронки. Нужно взять заглушку для трубы с размером сечения 110 мм. Для воронки потребуется переходной тройник 110 мм с отводом на 50 мм. Количество тройников определяется также вертикальными сливами.

Соединение желобов осуществляют муфтами. Их количество на 1 меньше, чем число самих желобов.

Число горизонтальных креплений рассчитывают исходя из установки через каждые 50-60 см. Расстояние рекомендовано специалистами из расчета тяжести конструкции при максимальной ее загрузке. При шаге в 60 см на 10 м кровли уйдет 17 креплений. Вертикальные трубы крепят хомутами через 1,5 м.

Изготавливаем жёлоба из канализационных труб

Для изготовления желобов канализационная труба распускается на две ровные половинки по всей длине. С этой целью можно использовать электрическую болгарку. При этом чтобы не произошло залипание защитного кожуха пластиком, который будет плавиться при распиловке труб, его желательно демонтировать. Но тогда нужно использовать защитную амуницию, а именно маску для лица ну или, по крайней мере, очки чтобы не травмироваться. Но лучше не экспериментировать, а приобрести специальный диск для работы с таким специфическим материалом, как пластик.

Также с поставленной задачей распиловки пластмассы справится электрический лобзик. Чтобы не напортачить во время роспуска канализационной трубы на две половинки, желательно из деревянных реек сделать направляющие, ограничивающие смещение электроинструмента. Самым простым способом распиловки считается использование резака, выполненного из отрезка полотна ножовки. В такой ситуации к трубе можно прикрепить линейку при помощи скотча, которая и будет основным направляющим. Чтобы в дальнейшем обеспечить качественное соединение желобов в тройниках, не доходя 100-150 мм до края изделия, труба оставляется нетронутой.
