Как сделать дровокол своими руками: инструкция по изготовлению простейшего винтового агрегата
Винтовые дровоколы считаются самыми простыми агрегатами, так как требуют минимальных усилий не только для их изготовления, но и при работе они отличаются повышенной эффективностью и простотой эксплуатации. Ниже на фото представлена конструкция самодельного конусного дровокола, самостоятельное изготовление которого рассмотрим детально.
Чтобы изготовить такую установку, понадобится сварочный аппарат и помощь токаря
Для реализации задумки важно выполнить следующие действия:
Подготовить металлический стол. Можно использовать станину от циркулярки или изготовить его самостоятельно из уголков и листовой стали толщиной 3-4 мм.
Выбор электродвигателя
Важно использовать мощный мотор, частота вращения вала которого составляет не более 2000 оборотов в минуту. Если двигатель подключается к однофазной сети, то понадобится осуществлять его включение через блок конденсаторов определенной емкости, что зависит от мощности силовой установки.
Выбор шкивов — рекомендуется использовать двухканавочные шкивы, за счет которых исключается вероятность их проскальзывания и увеличивается ресурс
Причем диаметры шкивов ведущего и ведомого должны отличаться. Если частота вращения мотора составляет 1500-2000 оборотов в минуту, а необходимо обеспечить вращение конуса со скорость 500-600 оборотов в минуту, тогда необходимо установить шкив ведомый вал в два раза большего диаметра. Таким способом удастся снизить скорость и повысить момент вращения. Шкивы можно использовать от сельхозтехники или лифтов.
Ведомый вал вытачивается токарем, и на него насаживается шкив. Чтобы закрепить вал, используются подшипники качения.
На другом конце вала зафиксировать конусный бур, который рекомендуется приобрести, так как его выточка у токаря обойдется столько же, сколько и стоит новая деталь.
Ведомый вал фиксируется при помощи металлических дуг, которые можно изготовить самостоятельно из трубы соответствующего диаметра и стальных пластин. Однако гораздо проще приобрести опоры вместе с подшипниками.
Важно предусмотреть регулировку натяжения ременной передачи, что можно реализовать при помощи изменения расстояния между платформой двигателя и поверхностью его установки.
Вместо ременного привода можно использовать цепную передачу, что повысит эффективность и надежность конструкции.
После изготовления подобной конструкции, необходимо учитывать особенности работы с ним. Как уже выше описывалось, такие установки отличаются небезопасностью эксплуатации, что связано с наличием вращающихся частей
При эксплуатации винтового дровокола важно учитывать следующие рекомендации по соблюдению ТБ:
- Категорически противопоказано работать в одежде со свисающими рукавами, так как они могут попасть в рабочую часть, что приведет к их заматыванию на конусную часть.
- Противопоказано выполнять работы в перчатках из ткани, которая также может быть намотана на конусную часть.
- Не находится на стороне расположения шкивов при работающем агрегате.
- При проведении работ удерживать заготовку двумя руками. Одной рукой держать бревно сверху, а второй с торцевой стороны, как показано на фото ниже. Соблюдать такое правило нужно для того, чтобы исключить вероятность травмирования пальцев при проворачивании полена.
Видео работы самодельного конусного дровокола представлено ниже.
Пример изготовления похожего дровокола можно также посмотреть в этом видео ролике.
Планируя изготовление такого варианта дровокола, необходимо учитывать особенности его функционирования. Если такой инструмент вам подходит, то смело можно приступать к его изготовлению своими руками.
Разновидности древоколов
Основной принцип работы устройства – воздействие на древесину путем ввинчивания или удара массивного колуна. При этом по типу колуна выделяют:
- конусные. Здесь раскалывание дерева идет под действием ввинчивающегося внутрь колоды конусного элемента. Эту деталь по внешнему сходству еще называют «морковкой»;
- с клином-лезвием, врезающимся в древесину как обычный топор.
По типу привода выделяют:
- ручные механизмы, где усилие прилагает человек, а увеличивается оно за счет правильного приложения нагрузки и жесткого закрепления заготовки;
- электрический, где усилие задается электродвигателем. Чаще всего в таком варианте реализуют конусные модели, поскольку очень легко организовать вращение основной детали напрямую, без передаточных механизмов. Двигатель может работать от сети или на жидком топливе (бензине);
- гидравлический, точнее, гидравлический с электроприводом. Здесь первичное усилие дает электрика, а необходимое давление на заготовку передается через гидравлическую систему.
Также можно разделить устройства по методу укладки дров: горизонтально и вертикально. В большинстве бытовых моделей фрагмент ствола укладывается горизонтально, на специальную станину/подставку, причем более низко расположенные опоры больше подходят для массивных колод большого диаметра, а высоко – для относительно тонких кругляков. Модели с вертикальным расположением чаще встречаются в профессиональном сегменте, они мощнее и производительнее.
Встречаются также профессиональные устройства с возможность и горизонтальной, и вертикальной закладки дров.
Отдельно стоит также рассмотреть стационарные и мобильные изделия.
Основные виды дровоколов
Дровоколы, в зависимости от наличия или отсутствия привода, могут быть механическими или ручными.
Их устройство между собой отличается кардинально.
Кроме того, эти станки различаются по способу передвижения:
- Стационарные. Часто представляют собой промышленные станки, которые обладают большой массой и размерами. Использование таких дровоколов в бытовых условиях нецелесообразно.
- Передвижные – аппараты, оснащенные колесами для транспортировки, либо же имеют небольшой вес, что позволяет их перемещать. По способу закладки бревен дровоколы делятся на горизонтальные и вертикальные.
Ручные
Принцип работы ручных дровоколов основан на простейших физических законах, без использования каких-либо дополнительных специальных устройств.
В качестве источника энергии выступает сам человек.
Ручные дровоколы предпочтительны в быту, так как они не подходят для заготовки действительно больших объемов топочного материала.
В свою очередь их можно разделить на несколько видов:
Ручной
Подставка – основа, на которой закреплены лезвия по направлению вверх.
Заготовка ставится на лезвия, а сверху производится удар кувалдой.
Лом-колун
Представляется собой трубу с колуном на конце, внутри которой свободно двигается тяжелый стержень (лом).
Колун ставится на заготовку, после чего стержень резко опускается (бьет по колуну внутри трубы).
Пружинный
Представляет собой рычаг, с одной стороны которого расположено лезвие, а противоположная сторона подвижно закреплена на станине.
При этом место соединения подпружинено.
Принцип работы заключается в большом плече силы.
Реечный
Механизм подачи бревен в лезвия выполнен в виде рейки, имеющей насечки.
Механические
Разновидностей механических дровоколов намного больше, чем ручных, так как для подачи заготовок к лезвиям могут быть использованы различные типы двигателей, как и сам способ подачи.
Кроме того, хорошо расщеплять древесину способны не только лезвия.
Механические дровоколы представляют собой станину с двигателем, на валу которого расположен конусный шуруп.
Принцип работы заключается в ввинчивании в древесину этого шурупа, за счет чего волокна материала легко расслаиваются.
Чурка насаживается на конус посредством приводимого в движение усилием руки упора.
Конусные дровоколы – конструктивно схожи с обыкновенными механическими вариантами, однако, чурбаки насаживаются на конус вручную.
Другое название этих устройств – винтовые дровоколы. Сам же конус закреплен прямо на оси электродвигателя.
Редукторные дровоколы – в своей конструкции для снижения оборотов на конусе используют понижающий редуктор.
Позволяет использовать высокооборотистый двигатель.
Часто редукторными дровоколами называют станки, представляющие собой станину, с одной стороны которой закреплены лезвия.
С обратной стороны находится двигатель со специальным редуктором, преобразующим вращательные движения вала в возвратно-поступательные движения поршня, подающего заготовки на лезвия.
В зависимости от используемого типа двигателя дровоколы делятся на:
Электрические — наиболее распространенный вариант.
Электрический двигатель, который питается от бытовой сети, не требователен в работе и обслуживании, обладает достаточной мощностью для бытового использования.
Кроме того, электрические дровоколы являются еще и экологически чистыми устройствами.
Среди недостатков можно отметить только низкую мобильность таких станков.
Бензиновые – варианты с бензиновым двигателем.
Они гораздо мощнее электрических, не привязаны к источнику питания (топлива).
Подходят как для работы в быту, так и для заготовки дров в промышленных масштабах.
На тракторной тяге – в качестве источника энергии выступает либо гидросистема трактора, либо его вал отбора мощности.
Еще одна разновидность – гидравлические дровоколы.
За счет своей мощности они способны расколоть древесину любой породы, как сухую, так и влажную.
Такие производственные аппараты за счет своей продуктивности часто используются в лесозаготовке.
Самый простой гидравлический вариант представляет собой станину, на которой с одной стороны закреплены лезвия (могут находится под разными углами друг относительно друга, чтобы за один проход полностью переработать целый чурбак) а с другой толкающий поршень.
Этот поршень может быть подключен к гидравлической системе трактора, либо к собственной системе мотор-гидронасос.
Такие аппараты способны выдавать давление на толкателе до 12 тонн.
Ручной колун для дров своими руками
Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.
На схеме показана только часть устройства, без рычага.
Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.
Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.
Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.
Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.
Пошаговая инструкция по созданию самодельного механического дровокола:
- определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
- изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
- закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
- закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
- далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
- привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.
Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость
Длина этих опор должна составлять не менее половины длины балки с колуном.
Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.
Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.
В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.
Как сделать дровокол конусного типа своими руками
Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.
В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.
Принципиальная схема устройства достаточно проста.
Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.
Последовательность изготовления:
- сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
- с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
- определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
- вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
- натянуть цепь (приводной ремень) и проверить правильность движения конуса.
Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины
Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.
Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.
Простейший дровокол своими руками
конусные дровоколыметаллический конус с резьбой
В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.
Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.
Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.
https://youtube.com/watch?v=qG_v8ZBSoVY
Особенности изготовления
Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.
Разновидности дровоколов
Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.

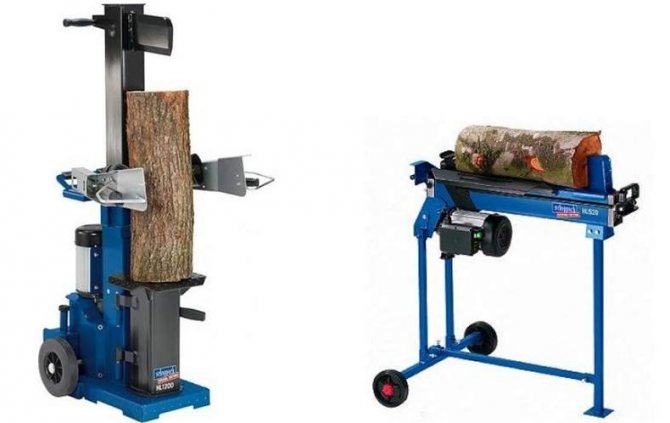

По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.
В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.
В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.
Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.
Учитывая источник питания, дровоколы делятся на такие виды:
- Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
- Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
- Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
- Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.
Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.
С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:
- Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
- С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.
Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.
Принцип действия, преимущества и устройство винтового дровокола
Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:
- Простота конструкции.
- Низкая стоимость узлов.
- Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
- Высокая производительность (до 12 м3 дров длиной около 60 см).
- Простота эксплуатации.
Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.
В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.
Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.
Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.
При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.
Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.
Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.
Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.
Дровокол должен также соответствовать следующим требованиям:
- допустимая мощность электродвигателя – 2-4 кВт;
- наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
- вал винта должен находиться на подшипниковых опорах;
- на конусе должна быть упорная резьба;
- высота агрегата должна быть около 800 мм;
- ремни желательно использовать клиновидные, а шкивы – двухручейные;
- заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).
Как сделать дровокол конусного типа своими руками
Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.
В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.
Принципиальная схема устройства достаточно проста.
Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.
Последовательность изготовления:
- сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
- с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
- определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
- вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
- натянуть цепь (приводной ремень) и проверить правильность движения конуса.
Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины
Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.
Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.
Каких размеров должны быть дровоколы
Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол
Этому фактору нужно уделить особое внимание во избежание несчастных случаев. Поэтому нужно подобрать подходящую высоту дровокола в соответствии с ростом человека
Конечно, можно выполнить дровокол в рекомендованных параметрах длиной 80-90 см, шириной 40-50 см и высотой 60-70 см. Однако лучше всего собирать дровокол индивидуально.
Электрический винтовой дровокол
Данный механизм является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.
Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.
Винтовой конус дровокола
Чертеж конусного винта.
У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и механизмом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный
При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента
Выбираем двигатель и увеличиваем крутящий момент.
Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:
поставить мощный электродвигатель 5-7квт.
Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
Винтовой дровокол с маховиком.
Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.
Цепную
или ременную передачу нужно подобрать таким образом, чтобы число оборотов на
конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено
может вырвать из рук.
Высота
от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то
поленья будут тяжело колоться.
Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.
Конусный дровокол с ременной передачей.
Техника безопасности при работе с электрическим винтовым дровоколом.
Работать
с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как
винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких
ремней и шнурков, которые могут попасть на винт.
Для аварийной остановки нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.
Поленья к конусному клину следует подавать только вертикально.
Схема демонстрирует почему поленья нельзя подавать горизонтально.
Итак, этап первый
1. Нужно определиться с толкающим усилием, которое должен развивать шток гидроцилиндра. Здесь все зависит от того, какие дрова преобладают в вашей местности и на сколько частей будет раскалываться полено за один ход.
2. Так же нужно определиться с длиной рабочего хода штока гидроцилиндра.
3. Нужно определиться со временем, за которое выдвигается шток гидроцилиндра на полный ход.
Для простоты расчетов, возьмем необходимое толкающее усилие 10 тонн, а длину хода штока гидроцилиндра около 500мм. Будем подбирать стандартный гидроцилиндр, выпускающийся серийно. Это будет гораздо дешевле, чем изготовить гидроцилиндр на заказ.
Конструкция винтовых дровоколов
На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.
Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.
Вывод
Итак, отдавая предпочтение тому или иному типу дровокола, нужно в первую очередь проанализировать, какие детали уже имеются в наличии, а какие вполне получится достать. Возможно, у кого-то уже имеется весь комплект деталей для того, чтобы собрать реечный дровокол своими руками, чертежи, фото, инструкции. А кому-то легче будет собрать винтовой дровокол. Как бы то ни было, наличие собственного дровокола намного облегчает труд на загородном участке, так что действительно стоит вложить немного времени, сил и средств в то, чтобы собрать такой полезный и востребованный инструмент. Вряд ли об этом придется впоследствии жалеть.
