Крестообразный шлиц

Отвертка электрика для автоматов

Что касается электриков, то для грамотных специалистов, давно работающих в этой области, не является секретом наличие у шинок, кросс модулей, автоматов, реле и другого оборудования, специальных винтовых зажимов Pz +/- или Ph +/-

Причем именно для электриков производители начали выпускать и специальные отвертки с профилем Pz/fl или Pz/s — для автоматов.

А также Ph/fl или Ph/s — для шинок, пускателей, реле и т.д.

Обозначение у данного шлица (Fl или S) разные, потому что до недавнего времени, он не был стандартизирован. Вот его и называли кому как удобнее. Хотя суть и форма была одна и та же.

В настоящее время он стандартизирован только во Франции и США как Pz/sl и Ph/sl.

Для розеток и выключателей света, в 90% случаев нужен первый номер, а для модульных автоматов требуется уже №2.

Винтовые зажимы таких аппаратов имеют не только привычный крест с насечками характерными для Pz, но еще и широкую прорезь под плоскую отвертку.

С одной стороны их такими делают, чтобы даже те, у кого нет соответствующего инструмента, могли все закрутить обычной плоской отверткой. Либо когда рабочий шлиц уже «убит», можно было хотя бы открутить винт в последний раз, после чего вытащить провод и заменить автомат.

Но с другой стороны, если их крутить простой крестовой Pz или обычной шлицевой, то бита все равно будет проскальзывать в последний момент, не затягивая контакт с требуемым усилием.

А универсальная комбинированная отвертка Pz/Fl или Pz/Sl — самое оно! Правда с выбором производителей будьте внимательны. В сети очень много отрицательных отзывов на такие профиля.

В них в первую очередь откалывается уголок плоского шлица. Особенно в первом номере.

Использование отверток и бит с неправильно выбранным крепежом, приводит к износу как самой отвертки, так и головки винта или самореза.

При этом хуже всего получается, когда отверткой Pz пытаются закрутить Ph профиль. Соприкосновение граней в этом случае самое минимальное.

Вы гарантировано с первых оборотов, как только начнется существенная нагрузка, разобьете не только крепеж, но и испортите грани самой биты.

Маркировка

Размеры номинального диаметра резьбы могут составлять:

  • 6;
  • 8;
  • 10;
  • 12;
  • 14;
  • 16;
  • 18;
  • 56;
  • 80;
  • 95;
  • 170;
  • 200 мм (встречаются еще и другие габариты).

Маркировка тары для крепежей должна включать следующее:

  • официальный товарный знак (иногда в сочетании с наименованием фирмы);
  • условные знаки метизов;
  • массу нетто или количество в штуках.

В каждую упаковку можно вкладывать только крепежные изделия совершенно однородного типа. То есть, если туда помещают круглые модели, то квадратные и любые другие формы использовать нельзя. Это же относится и к размерам, к используемым маркам материалов и покрытий. Для изготовления шлицевых гаек может применяться либо нержавеющая сталь, либо латунь. Поверх нержавеющего металла может быть нанесено различное покрытие.

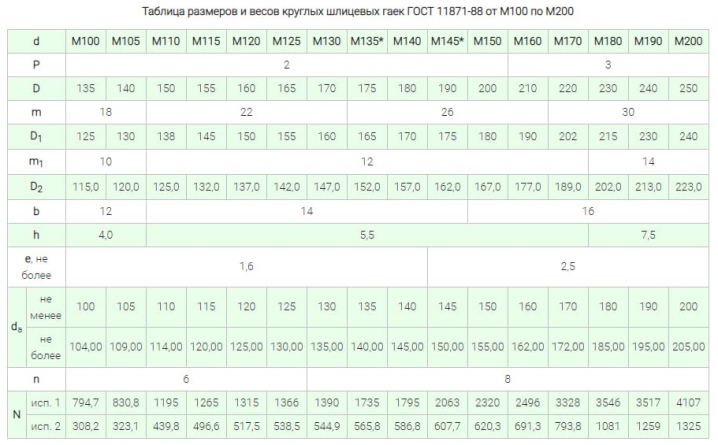

Гайки под стопорные шайбы могут быть категории от HM 3044 до HM 3192. Другой возможный ряд – от HM 30/500 до HM 30/710. Масса гаек в маркировке рассчитывается из предположения о плотности стали 7,85 г на 1 кв. см. Иногда практикуется нанесение не трапецеидальной, а метрической резьбы – что также должно быть маркировано.

Модификации

  1. Отвёртки с насадками (съёмные насадки или биты) больше похожи на универсальную модель инструмента, к которой можно подсоединить различные насадки из набора под всевозможные разновидности шлицев-прорезей. Например, треугольные. Вставки для фигурной отвёртки или биты подойдут также и к шуруповёрту и винтовёрту.
  2. Подстроечная модель подойдёт больше для настраивания техники, которая понижает наводки от тела, не сбивает измерения электронной цепи (ёмкость, индуктивность и магнетизм).
  3. Ударная (или ударно-поворотная) модель инструмента преобразует силу удара во вращение и оснащена реверсом для изменения направления вращения.
  4. Индикаторный инструмент для измерения параметров электросети. Применяется при поиске фазного провода в работах по прокладке электросети. Модель инструмента хрупкая, не подойдет для силовых работ.
  5. Электрическая модель инструмента приводит в движение съёмную насадку (электроотвёртка, шуруповёрт, винтовёрт). Применяют, когда использование дрели не подходит из-за хрупкости деталей конструкции, с которой необходимо работать.
  6. Реверсивная модель инструмента с так называемым храповым устройством являет собой усложнённый вариант с прокручивающимся в одну сторону стержнем в ручке. Можно менять направление прокрутки наконечника в зависимости от необходимости отвинчивать или завинчивать шуруп. Храповой механизм имеет переключатель похожий на рычаг или ползунковый переключатель. Рычаг посередине останавливает прокрутку основы инструмента в ручке.

Длина стержня в зависимости от потребности в работе бывает разной по размеру. Как правило, длина основания около 100−200 мм. В условиях, где трудно достать шуруп, подойдёт более длинная отвёртка, а в тесных проёмах понадобится маленькая по размеру. Но есть модели, длину которых можно менять специально предназначенной для этого застёжкой, крепящей ось в нужном положении.

Иногда ручку отвёртки делают в форме изгиба, в виде буквы Г или Т. Чем длиннее ручка рычага, тем сильнее момент прокрутки можно получить. Интересны также модели с шарниром в ручке, помогающим менять угловое соотношение между осью основы и осью ручки.

Частично стержень инструмента может представлять собой гнущийся вал или угловую зубчатую передачу, что весьма удобно в условиях ограниченного пространства. Строго соответствуя предусмотренным стандартам, отвёртки имеют круглое сечение основы, реже с поводком под ключ в форме шестигранника. Есть модели с гранёным стержнем, за счёт которого увеличивается момент прокрутки.

Диэлектрическая изоляция инструмента сделана с целью необходимой защиты от удара током вблизи проводников. Но лишь в определённых производителем пределах это безопасно, информация об этом имеется на рукоятке инструмента.

Модели могут выдерживать удары за счёт своей конструкции, которая имеет стержень с расширением на конце. По наконечнику можно бить молотком, не боясь, что рукоятка сломается. Иногда пятка имеет вид шестигранного поводка под ключ.

Сегодня выпускают такие отвертки, о которых не было известно ранее. Например, в Китае можно заказать набор из отверток с любым видом шлицы. Для домашнего использования можно купить набор из отверток с магнитным наконечником. Но если на это нет средств, ее можно заменить обычной моделью, намагнитив ее самостоятельно. Для этого в нее достаточно положить брусковый магнит и заточить.

Маркировка и размеры шлицевой отвёртки

Брендовые инструменты имеют специальную маркировку, нанесённую на торце рукояти или на её плоской части. У качественных инструментов маркировка соответствует общепринятым стандартам международной классификации ручного столярного инструмента.

Если отвёртка используется в домашних условиях, например, с её помощью закручивают и откручивают шурупы или саморезы, то на неё нанесена маркировка:

  • SL — так обозначается стандартная шлицевая плоская отвёртка;
  • PH — модели с крестовым наконечником;
  • PZ — крестовые отвёртки с насечёнными тонкими лучами.

Также маркировка может быть выполнена в виде круга с изображением, соответствующим форме наконечника. Например, для обозначения плоских моделей используется рисунок в виде полоски, крестовая отвёртка обозначается крестиком.

Также указана информация о длине стержня и размере наконечника. Например, круглая маркировка с прорезью, по диаметру которой высечены 1,5х7,5х135 мм говорит, что перед вами плоская отвёртка для работы с крепёжной фурнитурой со шлицами размером 7,5х1,5 мм. Длина рукояти равняется 13,5 см.

Крестовые модели имеют другую маркировку. На них наносят обозначение следующего вида: PH 2х90 мм. Это означает, что длина вала изделия составляет 90 мм, а 2 — это номер диаметра шляпки фурнитуры.

Таблица: размеры шлицевых отвёрток

Обозначение отвёртокНоминальный диаметр, мм Площадь рабочей поверхности, мм Длина стержня ммДлина рукояти, ммДиаметр рукояти, ммДиаметр стержня, мм
09631.4–2.00.25 × 0.88545120.8
09642.5–3.00.4 × 1.61.6
09653.50.5 × 2.310555152.3
09664.00.6 × 2.815580182.8
09675.00.8 × 3.51803.5
09686.01.0 × 4.521590224.5
09698.01.2 × 6.0250100256.0
097110.01.6 × 8.08.0
097212.0–14.02.0 × 9.0300100259.0
097316.02.5 × 11.011.0
097418.0–20.03.0 × 11.03501002513.0

Размеры комплексных калибров

А.1
Размеры комплексного калибра для контроля крестообразной рабочей части отверток
типа РН должны соответствовать указанным на рисунке А.1 и в таблице А.1.

При
контроле крестообразной рабочей части отверток комплексным калибром выступание конца
рабочей части должно быть в пределах значения с.

Рисунок А.1

Таблица
А.1

Размеры в миллиметрах

Номер
крестообразной рабочей части

a±0,005

d,
не менее

с*
±0,025

е,

не более

f
±0,005

т -0,02

α
-15′

β
+15′

0,419

3,0

0,254

2,38

0,284

0,29

1

0,648

4,5;
4,0

0,493

0,49

138°

2

1,156

6,0

3,97

0,769

1,08

140°

5°45′

3

1,918

8,0

6,34

1,257

2,07

146°

4

2,553

10,0

7,94

1,804

2,71

153°

* При наклоне ребер конца отвертки 53° и 142°.

А.2 Размеры комплексного калибра для контроля
крестообразной рабочей части отверток типа PZ должны соответствовать указанным на
рисунке А.2
и в таблице А.2.

При
контроле крестообразной рабочей части отверток комплексным калибром выступание
конца рабочей части должно быть в пределах значений (i минус k).

_______

* Допустимая форма при электроэрозионной
обработке.

Рисунок А.2

Таблица
А.2

Размеры в миллиметрах

Номер
крестообразной рабочей части

b

f1
+0,01

f2

d

i -0,01

k
0,01

d1
+0,01

t +0,01

r,
не более

r1
+0,05

α
+10′

β
+10′

γ
+10′

δ
+10′

1,635

0,47

0,485

2,5

1,55

1,30

0,92

0,82

0,07

0,1

7°00′

7°35′

4°13′

45°55′

1

2,215

0,74

0,775

3,47

2,03

1,78

1,40

1,23

0,10

0,12

2

3,135

1,03

1,080

5,64

3,16

2,91

2,42

1,84

5°45′

6°10′

2°50′

3

4,255

1,41

1,490

8,02

4,01

3,76

3,94

2,67

0,15

0,15

56°10′

4

6,565

2,13

2,195

10,67

5,41

5,16

5,16

4,04

7°00′

7°35′

4°13′

Ключевые слова:
отвертки, шлицы, калибры

Рекомендации по использованию

Основное правило — применять инструмент размера, соответствующего шлицам крепёжных изделий. Кончик отвёртки должен плотно сидеть в головке. Это не позволит устройству провернуться в пазу и сорвать шлиц. Также соответствие размеров благоприятно скажется на сроке службы самого приспособления. Краску и ржавчину перед работой необходимо удалить специальными жидкостями. Кончик жала не затачивают остро. Угол между плоским торцом и боковыми гранями формируют как лезвие конька, максимально приблизив к девяноста градусам.

Огромное количество отвёрток, которое встречается на прилавках магазинов, может поставить покупателя в тупик при выборе устройства. Выбрать полезный предмет для ремонта можно только подержав его в руках и придирчиво осмотрев. И как в любой сфере, приобретать лучше продукцию известных производителей, которые грешат бракованной продукцией меньше, чем те, кто делает первые шаги на рынке.

От стамески к отвёрткам и битам

Даже в словаре Даля первая отвёртка упоминается как «Орудие в виде тупой стамески». И для прямых шлицев такого инструмента вполне достаточно! Однако усложнение шлицевых головок потребовало соответствующей модификации отвёрток (под квадрантный шлиц Робертсона, крестовой Филипса и т.д.).

В нашем сегодняшнем понимании отвёрткой называется инструмент с длинным жалом (кончик которого имеет определённую форму под соответствующий шлиц), прикреплённым к ручке. Незначительной модификацией можно придать отвертке универсальность (к примеру, съёмное жало с крестовым и плоским концом на обеих сторонах), добавить храповый механизм («трещотку» – чтобы обойтись без перехвата при закручивании), снабдить ручку прорезиненным нескользящим покрытием и т.п.

Однако какой бы удобной ни была отвёртка, у неё остаётся один существенный недостаток – фиксированный размер жала. Даже домашнему мастеру нужно минимум три-пять отвёрток разного размера – и это под шлиц одной-единственной формы! Умножим это количество на возможное число разных шлицев (прямой, крестообразный, шестигранник, звёздочка…) и получим свыше двух десятков отвёрток!..

Чтобы не превращать инструментальный ящик любого мастера в склад «тупых стамесок» было найдено простое решение – разделить ручку отвёртки и её жало-наконечник. Действительно, зачем иметь множество очень удобных (прорезиненных, с трещоткой), но однотипных ручек? Пусть будет одна – плюс съёмные жала-наконечники разной формы. Так появились сменные отверточные вставки или БИТЫ.

Фриасон

Некоторое время применялся еще один тип крестообразных шлицов, который получил название Фриасон. Ключевыми особенностями крестового шлица подобного типа можно являются:

  1. Этот тип инструмента практически не применяется в последнее время.
  2. Во многом поверхность напоминает рабочую часть Phillips.
  3. Важным параметром можно назвать острое окончание и большой угол формы, который обеспечен углом 75 градусов.
  4. Ключевым моментом можно назвать то, что одна отвертка или насадка выступает в качестве универсального инструмента. Именно поэтому изделия на классы.
  5. Чаще всего деталь применяется в импортном морском оборудовании.
  6. Нет скругляющих крестообразных щелей, за счет чего можно приложить большее усилие.

Сегодня не делается этот тип инструмента по достаточно большому количеству причин. Примером можно назвать то, что существенно усложняется процедура центрирования инструмента. За счет закругления есть возможность быстро установить инструмент в созданное отверстие.

В заключение отметим, что крестообразные шлицы получили весьма широкое распространение. Они сегодня являются частью различных механизмов машиностроительной, производственной, бытовой и многих других областей.

Фриасон

Некоторое время применялся еще один тип крестообразных шлицов, который получил название Фриасон. Ключевыми особенностями крестового шлица подобного типа можно являются:

  1. Этот тип инструмента практически не применяется в последнее время.
  2. Во многом поверхность напоминает рабочую часть Phillips.
  3. Важным параметром можно назвать острое окончание и большой угол формы, который обеспечен углом 75 градусов.
  4. Ключевым моментом можно назвать то, что одна отвертка или насадка выступает в качестве универсального инструмента. Именно поэтому изделия на классы.
  5. Чаще всего деталь применяется в импортном морском оборудовании.
  6. Нет скругляющих крестообразных щелей, за счет чего можно приложить большее усилие.

Сегодня не делается этот тип инструмента по достаточно большому количеству причин. Примером можно назвать то, что существенно усложняется процедура центрирования инструмента. За счет закругления есть возможность быстро установить инструмент в созданное отверстие.

В заключение отметим, что крестообразные шлицы получили весьма широкое распространение. Они сегодня являются частью различных механизмов машиностроительной, производственной, бытовой и многих других областей.

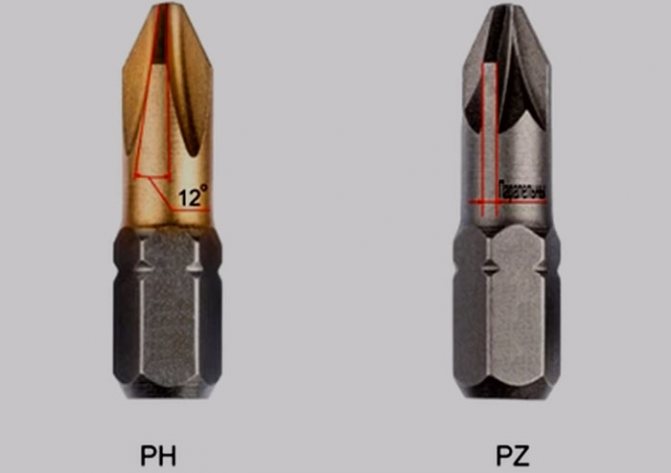

Профиль Pz — главные отличия

В 1966 году та же самая компания Филлипс, модернизировало свое раннее изобретение и миру представили шлиц позидрайв — Pz (Pozidriv).

Его отличительной особенностью является:

1Дополнительная грань расположенная в четвертях шлица.

Бита получается как бы 8-ми шлицевая. Четыре основных грани, четыре дополнительных.

При этом головки саморезов и шурупов получили аналогичные насечки. Все это позволило еще лучше центровать жало.

2Кромки рабочей поверхности в Pz в отличие от Ph, выполнены параллельно друг другу, а не под углом на сужение.

У Ph эта конусность сделана специально для того, чтобы в конце операции закручивания, бита выскакивала из головки. Так называемый эффект самовыталкивания.

Когда же придумали Pz, от этого отказались, переложив обязанности ограничения усилия на сам шуруповерт или динамометрический инструмент.

3У бит и отверток Ph немного другой угол заточки — 50 градусов.

Благодаря все этим модификациям, шлиц стал садиться значительно глубже в посадочное отверстие крепежа. Что привело к усилению затяжки саморезов и шурупов.

Простыми словами можно сказать, что Pz — это усиленный крестообразный шлиц.

Philips (Филлипс)

Под крестовой шлиц Phillips производится достаточно большое количество видов болтов и шурупов. При этом Филлипс проводит выпуск продукции для металла и дерева. Среди особенностей подобной продукции отметим следующие моменты:

  1. При изготовлении современных крестообразных изделий применяется аббревиатура рн, которая позволяет практически сразу определить бренд производителя.
  2. У изделия лепесткового профиля есть особая коническая форма. Она характеризуется постепенных утолщением от кончика жала. Подобная форма позволяет выталкивать жало биты, за счет чего исключается вероятность повреждения поверхности в случае прикладывания большого усилия.

Существенное повышение производительности налаживаемой промышленной деятельности стало причиной появления более современного инструмента. На протяжении длительного периода применялся ph1, но позже появился крестообразный размер шлица ph3. Применяемая технология при производстве позволяет исключить вероятность выскакивания наконечника при производстве на большой скорости. Размеры крестообразного шлица могут варьировать в достаточно большом диапазоне.

У рассматриваемого варианта исполнения есть довольно много положительных сторон:

  1. При работе изделие самоцентрируется, за счет чего исключается вероятность выскальзывания рабочей части отвертки. Это достигается за счет воздействия центробежной силы.
  2. Проводится направление продольного усилия по оси закручивания. При этом особая форма повышает усилие закручивания.
  3. Довольно часто встречается ситуация, когда при применении электрического оборудования нельзя контролировать величину крутящего момента. Именно поэтому происходит выталкивание наконечника с углубления при максимальном усилии. За счет этого исключается вероятность повреждения рабочей поверхности, после чего проводить монтаж и демонтаж не получится.

Есть и несколько существенных недостатков, которые должны учитываться. Примером можно назвать следующее:

  1. Большого крутящего момента нельзя достигнуть без прикладывания значительного осевого усилия. Другими словами, нужно насадку прижимать к поверхности сильнее.
  2. Процесс самовыталкивания характеризуется тем, что повышается механическое напряжение, оказываемое на крестообразный шлиц. За счет этого существенно повышается показатель износа и вероятность повреждения.

В продаже встречается огромное количество разновидностей продукции рассматриваемого бренда. Выбор проводится в зависимости от поставленной задачи. К примеру, для передачи существенного крутящего момента применяется square-drive. Этот вариант исполнения имеет следующие особенности:

  1. Комбинация квадратного варианта с вариантом исполнения Филлипс.
  2. Насечки позволяют передавать достаточно большой вращающий момент.

Несмотря на это, требуется специальный инструмент. За счет него есть возможность передавать значительное осевое усилие.

Для того чтобы существенно продлить срок службы изделий рекомендуется выбирать качественный инструмент. Отвертки известных производителей обходятся намного дороже, но увеличивают эксплуатационный срок крепежных изделий в несколько раз. Некачественная сталь рабочей поверхности со временем станет причиной накапливания стружки на гранях, после чего проводится их срезание. Эти же критерия предъявляются к наконечникам, которые устанавливаются на электрическое оборудование.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало

Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике

Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.
