Гидравлические трубогибы

Трубогибы с прижимным роликом

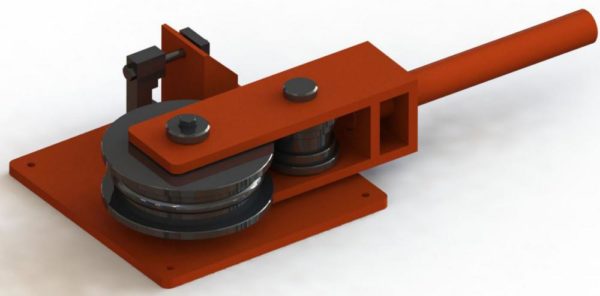

Более сложным по конструкции является ручной трубогиб, в котором используется прижимной ролик. Для изготовления такого приспособления можно использовать как дерево, так и металл.

Для труб из мягких материалов (к примеру, медных) оптимальным вариантом являются ролики из древесины, так как они не вызывают деформации металла. Такие ролики совсем несложно изготовить в домашних условиях, если использовать фото или чертежи подобных приспособлений, в большом количестве размещенных в Интернете. В качестве материала изготовления можно использовать толстые доски или несколько слоев фанеры.

Чертеж трубогиба с прижимным роликом

Самодельный трубогиб подобной конструкции, основу которого составляют ролики – подвижный (прижимной) и неподвижный, – позволяет выполнять сгибание труб круглого сечения, отличающихся даже значительным диаметром.

Для того чтобы понять, что такое устройство отличается простотой конструкции и применения, достаточно взглянуть на его фото или чертеж. В зависимости от того, какие нагрузки предполагаются для трубогиба этого типа, основание для него изготавливается из металла или прочной фанеры. П-образный держатель, на котором будут размещены центральный и прижимной ролики, делают из металла.

Относительно оси центрального ролика, надежно закрепленной на основании, такой держатель должен иметь возможность вращаться. С обратной стороны от центрального ролика на держатель крепится рукоятка, являющаяся рычагом, поэтому от ее длины напрямую зависит создаваемое усилие. Такой рычажный трубогиб позволяет выполнять операции с различным радиусом загиба труб.

Многие задаются вопросом о том, возможно ли изготовление своими руками трубогиба намоточного типа. Естественно, сначала желательно изучить чертеж или фото такого приспособления, на котором нет упора на основании. Основу конструкции трубогиба этого типа составляют два шкива, рамка с рычагом и прижимным роликом, надежное основание. Гибка при помощи такого устройства осуществляется за счет того, что трубу, помещенную в желобок неподвижного шкива и зажатую хомутом, оборачивают вокруг шаблона при помощи рычага и подвижного ролика.

Трубогиб для мягких труб на два разных радиуса сгиба

Для небольших и мягких изделий (алюминиевых или медных) пригоден самодельный трубогиб, позволяющий выполнять сгибание с двумя разными радиусами. Фото такого устройства несложно найти в Интернете. В этом трубогибе используется один прижимной ролик, а шаблон выполнен одновременно с двумя радиусами на одной пластине. Естественно, что для каждого варианта гибки ручка трубогиба должна переустанавливаться, для чего на его основании предусмотрены два отверстия.

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Типы и модели трубогибов

Существует несколько основных классификаций трубогибов. В зависимости от материала, с которым придется работать инструменту, они делятся на трубогибы для труб:

• алюминиевых;
• медных;
• пластиковых;
• стальных т. д.

Также трубогибы делятся в зависимости от типа привода на механические и гидравлические.

титана или нержавеющей сталидостичь угла в 180 градусов.

Что касается гидравлических трубогибов, то они имеют большую мощность и, как ни странно, низкую стоимость, а, следовательно, и большую популярность среди строителей. Его основное преимущество заключается в том, что инструмент сгибает трубы из стали без каких-либо усилий для работника.

Гидравлический трубогиб небольшой по размеру и достаточно легкий. Это позволяет переносить его в любое место. Кроме того, инструмент имеет крепкий корпус, который защищает его от ударов и поломок. Работает этот агрегат со специальным насосом, который делает работу трубогиба быстрой и удобной.

Гидравлические трубогибы подразделяются на два вида:

• ручные;
• стационарные.

Основное отличие этих моделей — их вес и диаметр сгибаемой трубы. К примеру, вес ручного инструмента может достигать 60 кг, но есть и такие модели, которые весят 400−500 кг, все зависит от размера трубы, с которой предстоит работать.

Основные преимущества гидравлических ручных трубогибов

Трубогиб гидравлического типа осуществляет гибку труб благодаря воздействию большого давления в одну (ручные аппараты) или несколько точек (электрические модели). Наиболее распространённый тип устройства – гидравлический арбалетный трубогиб.

Гидравлические ручные аппараты имеют множество преимуществ, в сравнении с другими разновидностями. К их основным преимуществам относят:

• компактность;
• дешевизна;
• надёжность;
• простота использования;
• мобильность;
• точность;
• высокая скорость гибки;
• отсутствие дополнительных расходов электроэнергии.

Трубогибы с гидравлическим приводом в отличие от обычных ручных устройств обладают более высоким КПД и могут выполнять довольно большие объёмы работы. Кроме этого, они не относятся к стационарным, что позволяет эксплуатировать их в нужном месте. Из-за того, что конструкция такого устройства гораздо проще, чем у электрических аналогов, они гораздо реже ломаются. Это тоже является огромным плюсом.

Как изготовить трубогиб для круглых труб с гидравлическим приводом

Если речь идет о выполнении не просто каких-то домашних ремонтных работ, а о профессиональной деятельности, то стоит задуматься об изготовлении более сложного гидравлического трубогиба. С его помощью при гибке труб можно будет снизить затраты физических сил, ведь нагрузка придется на гидравлический домкрат.

На этапе составления чертежа устройства нужно предусмотреть, из какого материала будут изготовлены боковины. Оптимально для этого подойдет прут арматуры сечением 18-20 мм, а также уголки со стороной в 25 мм. Кроме того, для боковин понадобится листовое железо толщиной 10 мм с высверленными отверстиями для фиксации опор.

В качестве опоры используют трубку соответствующего диаметра, в которую нужно будет приварить болт сечением 18 мм. По центру опоры будет расположено полукруглое отверстие, что также нужно отразить на чертеже. В эту выемку должна будет упираться заготовка, которую будут сгибать на гидравлическом ручном трубогибе.

Для создания пуансона потребуется листовой металл 4 мм толщины, из которого нужно будет вырезать полукруглые заготовки. Радиус этих деталей должен соответствовать планируемому радиусу сгиба трубы. На следующем этапе берут трубу сечением 32 мм и разрезают ее на две части. Одну из частей загибают по форме пластин-заготовок, а после – все детали сваривают. Для дополнительной прочности пуансона в гидравлическом трубогибе, внутри него приваривают перемычки, обеспечивающие ребра жесткости.

В центральной части платформы приваривают трубку. Ее назначение – упор для гидравлического привода, которым служит домкрат. Все это нужно обязательно проработать и предусмотреть в чертеже, согласно которому будет производиться сборка гидравлического трубогиба. Кроме того, такая схема позволит подготовить перечень материалов и комплектующих, имеющих нужные параметры. При этом ряд элементов для инструмента нужно будет предварительно заказать у токаря.

Таким образом, собрать тот или иной тип ручного трубогиба не так уж сложно. Тем более что существует масса вариантов и чертежей готовых изделий, которые можно взять на вооружение, чтобы изготовить самостоятельно необходимый в хозяйстве инструмент.

Виды трубогибов

Трубогибы подразделяются между собой по различным критериям. Так, например, в зависимости от принципа работы данные инструменты бывают:

• ручными. Служат для загиба тонких металлоконструкций. Работа в таком случае осуществляется при помощи приложения физической силы. Данные механизмы портативны, поэтому легко переносятся. К тому же при работе они манёвренные. Для больших, длительных работ они, разумеется, не подойдут. Однако точно порадуют своей небольшой стоимостью;

• гидравлическими. По сравнению с ручными трубогибами они более эффективны и продуктивны. Такие станки способны сгибать более толстую сталь в трубы с большим диаметром. При этом аппарат весит немало – к месту проведения работ он в большинстве случаев перевозится на машине. Одним из его главных преимуществ является совершение плавной деформации;

• электрическими. Эти приборы могут быть как переносными, так и стационарными. Для их работы обязательно нужен постоянный доступ к электрической сети. Без него они не смогут работать. Поэтому в некоторых случаях для работы с компактными, переносными моделями необходимо также иметь при себе переходники;

• гибридными. Такие модели сочетают в себе привод разного вида. Обыкновенно гибридные трубогибы представляют из себя электрические механизмы с элементами гидравлики. Для них также обязательно наличие электрической сети для работы. Практически всегда такие приборы – массивны, поэтому для их переноски точно не хватит одного человека;

• с индукционным нагревом. Такой трубогиб является усовершенствованной моделью электрического или гидравлического механизма. Он нагревает сталь в будущем месте сгиба перед тем, как начать работу. После этого уже производится и сама гибка. Благодаря этому металлоконструкции не ломаются при деформации. Такие аппараты способны работать с толстой сталью.

Виды трубогибов

Трубогибы подразделяются между собой по различным критериям. Так, например, в зависимости от принципа работы данные инструменты бывают:

• ручными. Служат для загиба тонких металлоконструкций. Работа в таком случае осуществляется при помощи приложения физической силы. Данные механизмы портативны, поэтому легко переносятся. К тому же при работе они манёвренные. Для больших, длительных работ они, разумеется, не подойдут. Однако точно порадуют своей небольшой стоимостью;

• гидравлическими. По сравнению с ручными трубогибами они более эффективны и продуктивны. Такие станки способны сгибать более толстую сталь в трубы с большим диаметром. При этом аппарат весит немало – к месту проведения работ он в большинстве случаев перевозится на машине. Одним из его главных преимуществ является совершение плавной деформации;

• электрическими. Эти приборы могут быть как переносными, так и стационарными. Для их работы обязательно нужен постоянный доступ к электрической сети. Без него они не смогут работать. Поэтому в некоторых случаях для работы с компактными, переносными моделями необходимо также иметь при себе переходники;

• гибридными. Такие модели сочетают в себе привод разного вида. Обыкновенно гибридные трубогибы представляют из себя электрические механизмы с элементами гидравлики. Для них также обязательно наличие электрической сети для работы. Практически всегда такие приборы – массивны, поэтому для их переноски точно не хватит одного человека;

• с индукционным нагревом. Такой трубогиб является усовершенствованной моделью электрического или гидравлического механизма. Он нагревает сталь в будущем месте сгиба перед тем, как начать работу. После этого уже производится и сама гибка. Благодаря этому металлоконструкции не ломаются при деформации. Такие аппараты способны работать с толстой сталью.

Виды представленных на рынке трубогибов

Трубогибы представляют собой механические или гидравлические конструкции, которые помогают сгибать металлические трубы, уголки, прутки, профилированный прокат без нарушения внутренней структуры изделия. Ручные инструменты, в основном, используют для формирования изгиба в одном месте, а крупные станки могут менять форму труб сразу по всей длине.

По принципу работы можно выделить трубогибы таких видов:

1. Механические с прямым ручным усилием. Используются при работе с трубами малых диаметров, при деформации которых достаточно силы одного человека.
2. С гидравлическим приводом. Преимущественно такие инструменты изготавливаются по арбалетному типу, и предназначены они для формирования локального изгиба.
3. С храповым механизмом. Трубогибы этого типа используют ручное усилие, но позволяют после каждого нажатия ручки инструмента фиксировать достигнутый уровень деформации.

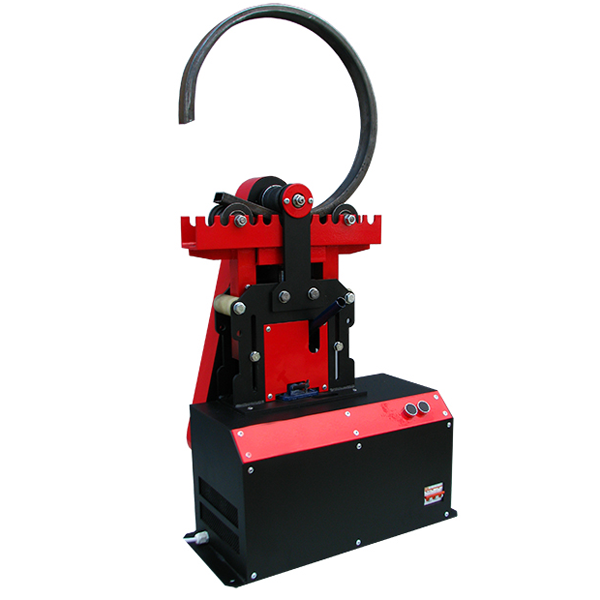

4. Станки с электроприводом. Электродвигатель значительно облегчает процесс деформации трубы, но и значительно увеличивает стоимость инструмента.

Особенности работы с некоторыми видами рассмотрены ниже:

Конструктивно трубогибы можно разделить на 2 типа:

• радиусные;
• арбалетные.

В первом случае труба изгибается вокруг шаблонного сегмента заданного диаметра, а во втором – выдавливается башмаком между двух опорных стоек.

Радиусные трубогибы – очень точные инструменты, поэтому повсеместно применяются в промышленности. Они имеют сменные сегменты для различных углов изгиба

При самостоятельном изготовлении трубогиба народные умельцы обычно опираются на уже существующие модели инструмента, доказавшие свои простоту и эффективность. При сборке трубогиба в домашних условиях на его конструкцию большое влияние оказывают имеющие подручные материалы, из которых будет сделан инструмент.

Наличие трубогиба среди инструментов домашнего мастера позволит собственноручно сделать множество полезных в хозяйстве конструкций и предметов садовой обстановки:

Самодельный гидравлический трубогиб

Гидравлические трубогибы имеют немало преимуществ по сравнению с ручными приспособлениями, но все они обуславливаются сложностью конструкции. Поскольку гидравлическое оборудование отличается сложностью, то и хлопот с его самостоятельной сборкой будет гораздо больше. Для сборки такого трубогиба потребуется прочная основа, п-образная металлическая деталь, вал, шкив, цепь и гидравлический шток.

Изготовление гидравлического самодельного трубогиба выглядит так:

• Первым делом нужно установить вал на основе;
• К одному торцу вала крепится шкив, а ко второму – цепь, после чего можно устанавливать следующий вал и соединять его цепью с первым;
• В нижней части конструкции нужно вырезать проем для движения штока;
• Далее устанавливается третий ролик, который и является основным элементом, изгибающим трубы;
• Вал третьего ролика устанавливается в пазах основы.

Фото трубогиба своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Технология гибки

Процесс гибки выглядит так: сначала необходимо установить стальную трубу в башмак и с обеих сторон закрепить. После этого нужно задействовать домкрат, благодаря которому, такое устройство (шток вместе с башмаком) будет подниматься вверх. Усилие, создающееся гидроприводом, моментально передастся на ролики, после чего стояк начнет гнуться под наперед выставленным радиусом изгиба. После окончания процесса сгибания, устройство необходимо опустить и вытащить готовое изделие. Главное, что такой станок для гибки можно остановить в любое время, что исключает возможность получения травм.

Важно! Если необходимо согнуть очень короткую профильную трубу, а расстояние между роликами не позволяет этого сделать, то необходимо оба торца стояка нарастить обрезками труб соответственного диаметра

Процесс изготовления

Прежде, чем начать изготовление станка для гибки круглой трубы, нужно запастись всем необходимым:

• гидравлическим домкратом от машины или трактора (можно использовать и более мощные, если есть такая возможность);
• башмаком (пуансоном);
• швеллером (около 3-ех метров);
• 3-мя роликами с осями;
• металлическими пластинами.

При изготовлении ручного трубогиба следует придерживаться простого алгоритма:

1. Рулеткой замерять необходимую длину швеллера для основания и болгаркой отпилить 2 равных куска, благодаря которым основание будущего гидравлического трубогиба, а вместе с ним и каркас (1), будет более устойчивым.
2. Разместить отрезанные куски швеллера плотно друг к другу, сварить снизу и сверху вдоль линии стыка. Такая платформа будет основой станка для гибки труб.
3. Приварить с обеих сторон основания боковые швеллеры под углом 110⁰.
4. К верхней части боковых швеллеров приварить более длинные куски, в которых предварительно необходимо высверлить несколько (от 2 до 8) отверстий, размещенных симметрически с обеих сторон будущего станка для гибки труб. Они предназначены для установки в них осей с прижимными роликами, переставляя которые можно будет регулировать радиус изгиба стояков.
5. Закрепить пластинами с отверстиями под болты (2) диаметром 10-12 мм, домкрат (3) на основании таким образом, чтобы он не двигался при выполнении работы со стальными или другими трубами. Для этого нужно просверлить основание в определенных местах и закрепить гидроустройство планками с болтами.
6. Надежно закрепить на штоке домкрата башмак (4), чтобы в случае необходимости его можно было легко снять и поменять на другой.

Схема для изготовления ручного трубогиба

Все, конструкция готова к работе, а необходимые размеры, указаны на чертеже трубогиба сделанного своими руками хотя на фото, в верхних швеллерах (их 2, по одному с каждой стороны боковых швеллеров) не высверлены отверстия. Поэтому, изображенный ручной гидравлический трубогиб рассчитан на сгибание деталей только с одним радиусом сгиба.

Высота станка для гибки определяется параметрами домкрата и расстоянием «а». Это значит, что для сгиба пол-дюймовой стальной трубы этот отрезок должен равняться примерно 2 см (если домкрат находится в нерабочем состоянии).

Как видим, ничего сложного, а конструкция для сгибания круглой трубы – надежная, прочная и прослужит не один десяток лет. А главное, что для ее изготовления использовались только подручные материалы, что очень удешевило такое устройство.

Какие трубогибы бывают

Сгибатели для профильных и круглых труб принято делить на несколько разновидностей по принципу действия:

1. Ручные, или механические. В таких конструкциях пользователь сам устанавливает нужный угол изгиба, а потом прокатывает трубу через валики для придания формы. К преимуществам трубогибов относят дешевизну и компактность.
2. Гидравлические. Сравнение трубогибов показывает, что такие модели более совершенны, поскольку работают быстрее, способны изгибать стальные заготовки со стенками до 4 мм, и при этом пользоваться ими довольно легко. Принцип действия гидравлического привода такой же, как у автомобильного домкрата.
3. Электрические. Модели оснащены редуктором или гидравликой, но в действие в любом случае приходят при запуске электропривода. От пользователя не требуется прикладывать каких-либо усилий для сгиба профильной трубы.

Для частных нужд выбирают чаще всего ручные и гидравлические трубогибы. Они обладают оптимальным соотношением цены и возможностей.

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.
