Виброрейка для укладки бетона. Параметры выбора

Особенности эксплуатации виброреек

Виброрейки просты в применении, но работа с ними имеет свои особенности.

Правила работы с реечными виброуплотнителями:

Перед запуском проверяется исправность оборудования.Для защиты от вероятного поражения током надевают резиновые сапоги и рукавицы.
Плавающая виброрейка должна скользить по поверхности раствора. Более тяжелое оборудование, которое работает по направляющим, монтируется до подачи бетонной смеси и должно находиться несколько ниже ее уровня.
Направляющие для виброрейки выставляют строго горизонтально по нулевой отметке, которая отвечает окончательному уровню готового напольного покрытия.
После подачи раствора запускают виброустановку и с помощью тросов протягивают ее по направляющим. Области проседания смеси ниже заданного уровня заполняют небольшими порциями раствора до выравнивания по нужной отметке.
После окончания работ тщательно очищают раму от раствора

Особое внимание при этом уделяют болтовым креплениям рамы, которые контактировали с влажной бетонной смесью.
Незначительные дефекты на застывшей поверхности легко устраняются шлифмашинкой.

Какой должна быть виброрейка для бетона?

Виброрейки представляют собой простое, эффективное и надежное оборудование для ручного уплотнения бетона. В общем случае, конструкция рейки представляет собой металлическую раму, на которую крепится механизм создающий вибрацию.

Раму устанавливают на вибрируемую поверхность, и по мере уплотнения бетона находящегося «в плане» рамы, при помощи рукоятки перемещают на следующий участок. Принцип действия данного оборудования следующий.

При включении вибрационного механизма в работу начинает «труситься» (вибрировать). Так как он укреплен на раме, она также начинает вибрировать и соответственно уплотнять бетон.

Промышленность и торговые сети предлагают следующие виды виброреек:

  • Двойные устройства, перемещаемые по направляющим;
  • Плавающие. Перемещаются произвольно руками оператора. Используются преимущественно для отделочных работ;
  • Раздвижные (универсальные);
  • Нераздвижные;
  • Секционные;
  • Телескопические;
  • С бензиновым механизмом вибрации;
  • С электрическим механизмом вибрации.

Виброрейка для укладки бетона широко используется в частном и промышленном строительстве. В числе уникальных преимуществ подобного оборудования: возможность обустраивать стяжку пола на основе полусухих смесей (20% воды), эффективное уплотнение бетона на глубину до 300 мм, избавление от швов, оставляемых в стяжке инженерными коммуникациями.

На что следует обратить внимание:

  • В зависимости от доступности точки подключения к электрической сети переменного тока выбирают модификации с электрическим или бензиновым приводом;
  • Мощность вибропривода может указываться в лошадиных силах или кВт;
  • Вибропривод может монтироваться непосредственно на раму или располагаться над ней на специальной площадке;
  • Конфигурация ручки управления может быть в виде руля или в виде «черенка»;
  • Габариты рамы (площадь уплотняемой поверхности) в плане находятся в пределах от 0,5 до 10 метров;
  • Существуют виброрейки с возможностью регулировки частоты вибрации;
  • Материалом рамы может служить алюминий или конструкционная сталь. Соответственно алюминиевые рамы более легкие и более дорогие.

Правила вибрирования

Процесс подачи колебательных импульсов имеет четкие правила, которым нужно следовать, чтобы достичь хорошего результата.

  1. Погружать колебательное устройство рекомендуется на 80% его длины. Это позволяет качественно смешать нижний и верхний пласт конгломерата.
  2. Вибрированию должен подвергаться весь бетонный состав. Зона действия инструмента должна располагаться так, чтобы волна от его работы охватывала весь раствор.
  3. Следует избегать соприкосновения штырей с арматурой. Располагать вибратор рекомендуется на некотором расстоянии, чтобы пространство вокруг металлического элемента не было свободным.
  4. Не рекомендуется вводить вибратор близко от края, к стыкам и углам.
  5. После извлечения механизма не должно оставаться воронки.

Описание бензиновой модели марки НАРВИН ВРБ 4-7 045-0582

Эта виброрейка является высокотехнологичным оборудованием и превосходно подходит для эксплуатации для строительных площадок, где нет источников внешнего питания. Направляющие можно изменить по длине в пределах от 4 до 7 м, что расширяет область использования приспособления. Данная виброрейка, цена который довольно внушительна и составляет 62600 руб., используется для распределения, выравнивания и уплотнения бетонной смеси.

Работает оборудование за счёт бензинового двигателя, который является достаточно мощным и обеспечивает высокую эффективность работы. Мощность равна 4000 Вт. Работает агрегат за счёт четырехтактного двигателя. Мощность в лошадиных силах равна 2,9.

Эта виброрейка, цена которой оправдана, имеет множество положительных особенностей, среди них следует выделить:

  • удобное обслуживание;
  • усиленную конструкцию;
  • устойчивую работу.

Что касается удобства обслуживания, то оно выражено в выгодном расположении топливного бака. Это позволяет оператору легко осуществлять дозаправку. Нельзя не упомянуть еще и усиленную конструкцию. Оборудование прочное и жёсткое благодаря поперечным перекладинам.

Срок эксплуатации виброрейки продлевается, ведь производитель позаботился о демпфирующих подушках. Конструкция является телескопической, она не предусматривает дополнительного обслуживания. Алюминиевый профиль имеет незначительный вес. Как показывает практика, данная модель оборудования отличается высокой эффективностью работы.

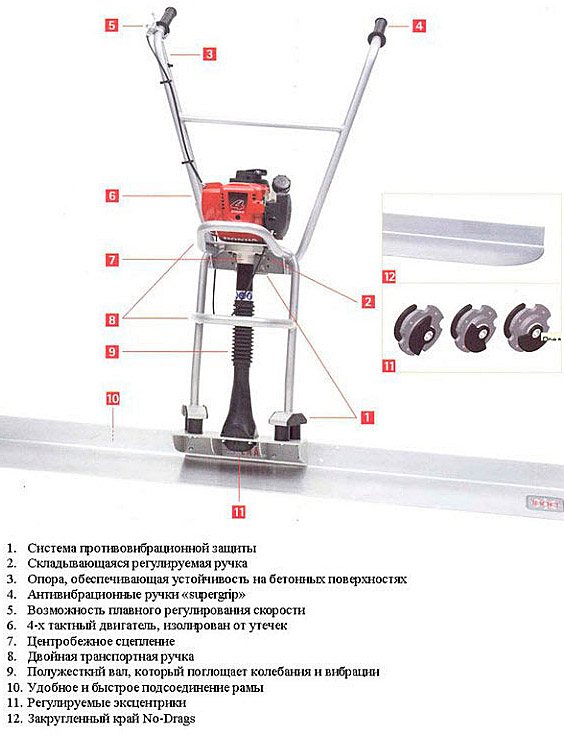

Конструкция и принцип работы

Виброрейка для бетона позволяет уплотнять и выравнивать бетонные смеси на любой поверхности, в том числе и больших размеров, чем отличается от глубинного вибратора, предназначенного только для уплотнения по глубине. В результате улучшается качество бетонных покрытий и продлевается срок их службы.

Виброрейка для укладки бетона состоит из следующих частей:

  1. Алюминиевой/стальной рамы с направляющими.
  2. Вибратора.
  3. Устройства управления.

В зависимости от конструктивных характеристик вибрирующая рама может иметь двойное жёсткое или скользящее исполнение. Длина рамы может достигать 10 м, при минимальном значении от 0,5 м.

Работа устройства основана на передаче крутящего момента от динамически неуравновешенного двигателя на вибратор. Возникающие вибрации через раму передаются бетонной поверхности.

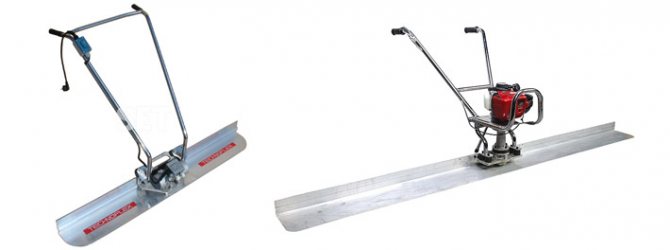

В зависимости от типа привода вибрационного устройства рейки подразделяют на устройства с электрическим или бензиновым приводом. Первый тип виброрейки проще в эксплуатации, поскольку запитывается от электросети, но может использоваться в ограниченном пространстве, которое определяется длиной кабеля.

Бензиновые виброрейки отличаются повышенной мощностью, но их работа сопровождается выбросом вредных веществ, и, следовательно, такое оборудование можно эксплуатировать только на открытом воздухе.

Вибрационные рельсы разделяются на три подгруппы, среди которых:

  • Двойные рейки;
  • Устройства, содержащие блок впрыска;
  • Отделочные.

В первом случае вибрационные устройства разнесены друг от друга, что позволяет расширить возможности за счет обеспечения качественного и быстрого выравнивания поверхности. Использование этого оборудования предназначено для устранения неровностей при бетонировании дорог и платформ. Вибрационные рейки второго типа могут осуществлять впрыск бетонной смеси и выполнять затирку поверхностей, что улучшает их внешний вид. Отделочные виброрейки могут передвигаться в двух направлениях, и поэтому также используются для выполнения различных отделочных работ.

Устройство и принцип работы виброрейки

Такой инструмент как виброрейка считается узкопрофильным, так как применяется для определённых работ – выравнивания бетонной заливки. Конструкция состоит из жёсткой рамы и вибратора, который заставляет рабочий элемент асинхронно двигаться после запуска двигателя.

Для удобного управления устройство оснащено ручками, вид которых похож на руль велосипеда или мотоцикла. Источником питания вибродвигателя является электричество или бензин.

Принцип работы устройства:

• путём нажатия на кнопку пуска осуществляется запуск агрегата;

• двигатель передаёт раме системе вращательные движения, которые достигают рамы (правила);

• под воздействием движущейся рамы бетонный раствор также становится подвижным, в результате чего из него выходят пузырьки воздуха, осуществляется качественное уплотнение бетона.

Параметры рабочего элемента виброрейки бывают разные (от 0,3 до 10 м), что, в большей степени, зависит от вида выполняемого монтажа.

При сравнении бензинового и электрического агрегата сделаны выводы, что первый вариант является более мощным. Поэтому его применяют в масштабном строительстве. Бензиновые агрегаты имеют особенность – выбрасывают в атмосферу во время функционирования вредные примеси, которые образуются в результате сгорания топлива. Это даёт основание на ограничение применения установки, разрешая работу только на открытых строительных площадках. Электрическая модель используется как при выполнении наружного, так и внутреннего монтажа.

В строительных магазинах представлен широкий ассортимент виброреек, но цены на них достаточно высокие. Простая конструкция агрегата позволяет смонтировать его в домашних условиях из подручных средств.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

  • конструктивным особенностям;
  • сфере использования;
  • мощности приводной станции;
  • материалу металлоконструкции;
  • размерам площадки.


Виброрейка для укладки бетона своими рукамиУстройства также отличаются:

  • амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
  • весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
  • производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
  • стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

  • внутри помещения. Применяется виброрейка электрическая плавающая;
  • на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

  • электричества. Подключение может осуществляться к бытовой электросети, электрогенератору или аккумулятору. Отличаются бесшумностью, экологической безопасностью, универсальностью и доступной ценой;

    Бензиновая виброрейка

  • бензина. Рейки с бензоприводом могут использоваться только на открытой стройплощадке. Особенности – повышенная мощность, экономичность, автономность. Производительность зависит от веса вибрационного инструмента.

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

  • виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
  • телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
  • секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
  • алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.


Применение модульной виброрейки Atlas Copco BT90

Что такое виброрейка

Виброрейка собой представляет жёсткую конструкцию, которая состоит из стальной планки с ручкой, в которой есть мотор с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение раствора бетона

, а сама планка выполняет идеальную поверхность.

Виды виброреек

Виброрейка для бетона считается распространенным строительным инструментом для выполнения стяжки. Высокопрофессиональные виброрейки делятся на более десяти видов.

Плавающая

С помощью направляющих ровняется лицевой слой бетонные покрытия.

Мощность мотора уплотняет бетонный раствор глубиной 15 сантиметров.

Телескопическая

Данные устройства имеют раздвигающиеся планки, что дает возможность поровнять приличную площадь одновременно.

Перед тем как приступить к работе планки крепятся на расстояние которое потребуется, что облегчает работу.

Секционная

Имеют большой захват, что прекрасно подходит при промышленном строительстве. Имеют разборную конструкцию, чем комфортны при перевозке с одного объекта на другой объект. Оборудованы мощным двигателем.

Алюминиевая

Виброрейка

данного типа сделана для обработки только что уложенного бетона. Предназначаются для приватного строительства. Благодаря легкости комфортны в управлении.

По типу мотора отличают бензиновые и работающие от электричества виброрейки.

Как было написано выше, виброрейка бензиновая мощнее, а исходя из этого и дороже. Электрические виброрейки же владеют низкой мощностью, но именно их советуют применять в помещениях закрытого типа.

Двигатели на бензине во время работы испаряют вещества которые вредны, что существенно ощущается в закрытых пространствах.

Варианты хороших виброреек

Для профессионального применения замечательно подойдет испанская виброрейка ENAR.

Характерностями данного инструмента считаются:

  • легкость в применении;
  • уплотняет бетон глубиной от 15 сантиметров;
  • не тонет в покрытии из бетона;
  • длина профиля может достигать 4 метров;
  • прекрасен для работы по свежеуложенному бетону.

Разброс цен на виброрейку с двигателем на бензине Honda, мощностью 0,7 л.с., стартует от 44000 и до 51000 рублей. Вес зависит от модели которую подобрали и может меняться от 15 до 25 кг.

Приобретая виброрейку не забывайте, что она обязана отвечать полноценно Вашим потребностям, подходить под Ваш объект строительства.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

  • двигатель с пускателем;
  • вибрационная установка;
  • металлическая арматура, уголки;
  • угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
  • трехфазный силовой кабель и резина для изоляции ручек;
  • шуруповерт, болты, ключи, сварочный аппарат.

Читать также: Перовые сверла по дереву размеры

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

Надежность бетонного покрытия зависит не только от качественных строительных материалов и правильных пропорций смеси. Максимальная прочность и долговечность стяжке придается основательным уплотнением. Воздушные полости и пустоты в застывшей массе снизят качество, сократят срок применения.

При заливке небольшой площадки или опалубки хозяйственной постройки воздух выпускается путем прокалывания цементной массы штырем (например, обрезком арматуры). Но при устройстве пола в комнате, прокладке дорожного покрытия, бетонировании паркинга или других аналогичных площадок использование ручного метода проблематично и высокое качество основания не гарантируется. Быстрее и проще утрамбовать поверхность своими силами помогает специальная планка с небольшой амплитудой интенсивных колебаний.

Конструкции любой мощности и сложности эффективны, если укладывать и выравнивать бетон слоем до 20 см. Стяжка большей толщины уплотняется послойно.

Принцип работы

Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.

Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем. Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.

Типы двигателей

От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.

Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.

Читать также: Потенциальная энергия пружины в поле тяжести

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.

Чтобы сделать виброрейку своими руками, понадобятся:

  • двигатель с пускателем;
  • вибрационная установка;
  • металлическая арматура, уголки;
  • угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
  • трехфазный силовой кабель и резина для изоляции ручек;
  • шуруповерт, болты, ключи, сварочный аппарат.

Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.

1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.

2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.

3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.

4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.

5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).

6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.

Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором

Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности

В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.

Читать также: Чертежи пресса для изготовления технопланктона

Назначением данного инструмента является:

  • создание вибраций и направление их воздействия на поверхность бетонной массы;
  • формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.

Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.

Применяется приспособление в таких направлениях:

  • создание и ремонт бетонных дорожек и площадок;
  • работа с малоподвижным раствором, который содержит до 20,0% жидкости;
  • устройство бетонной стяжки под монтаж финишного напольного покрытия;
  • создание виброизоляционного покрытия.

Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:

  • повышается прочность бетонной конструкции;
  • увеличивается эксплуатационный срок;
  • удаляется воздух и выравнивается поверхность;
  • повышается качество и улучшается внешний вид.

Область применения и преимущества виброреек

Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:

  • Бетонных полов.
  • Цементных стяжек полов.
  • Дорожных покрытий.
  • Площадок.

Преимущества

Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:

  • Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
  • Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
  • Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
  • Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
  • Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
