Устройство паяльника

Промышленная пайка

На предприятиях тяжелой промышленности используются совершенно иные виды паяльного оборудования. Соединение больших деталей и конструкций в промышленных условиях происходит в печах.

В этом случае достигается наиболее высокое качество, так как при использовании печного оборудования можно постоянно контролировать состояние металла, поддерживать необходимую температуру и давление. Защита металла от окисления производится путем введения в камеру печи флюсов.

Печи для пайки различаются по принципу нагрева. Они бывают индукционными, газовыми, электрическими. Подаются и извлекаются заготовки различными способами в зависимости от конструкции печного оборудования. Это может быть ручная подача, ленточный конвейер, шахтная и элеваторная подачи.

В печах с ручной подачей нагрев и остывание деталей, паяльной камеры происходит в пределах одного цикла пайки. После остывания загружаются новые детали. В этой печи легче всего контролировать течение процесса и его продолжительность.

В конвейерном паяльном оборудовании нагрев происходит постоянно, а остывают детали уже после извлечения из камеры. Такие печи используются для создания большого количества одинаковых, серийных изделий.

Шахтные и элеваторные печи используют для изготовления крупногабаритных объемных конструкций, которые собирают прямо в печи и затем производят процесс пайки при полностью контролируемых параметрах.

Вакуумное паяльное оборудование используют для соединения изделий из сильноокисляющихся материалов. Паяные швы, произведенные в таких печах, отличаются чистотой и однородностью, что обеспечивает их прочность.

По причине менее высокой температуры и совершенно иного, чем при сварочных работах, воздействия на металл, паяные соединения более стойки к коррозии и к механическим воздействиям.

Обработка жала и обслуживание паяльника

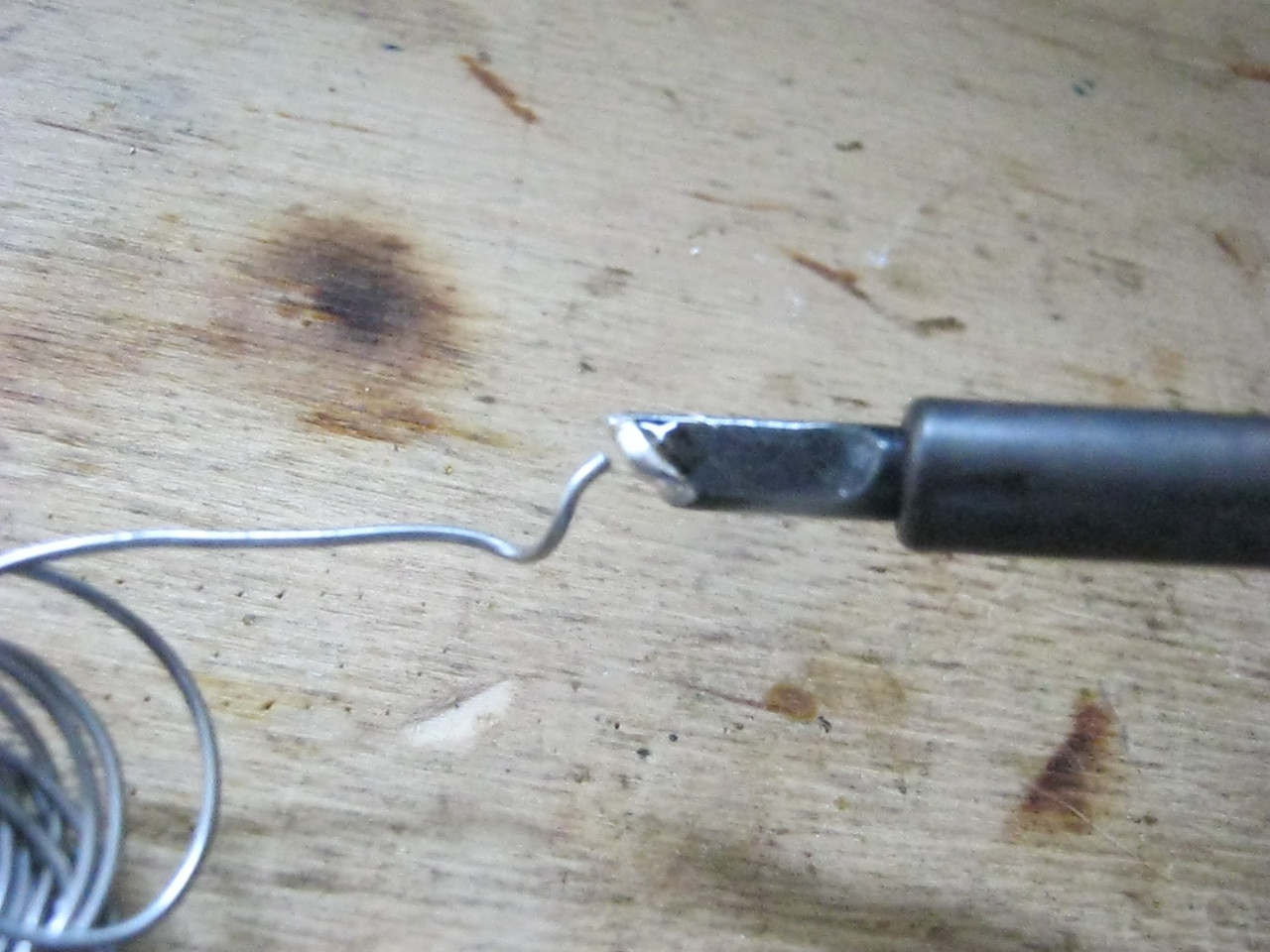

После первого включения жало паяльника может приобрести темно-синий цвет. Необходимо обработать жало при помощи напильника, которым снимается окалина. После обработки напильником жало макаем в канифоль и закрепляем тем самым проведенную работу.

Жало должно покрыться с обеих сторон припоем, и приобрести характерный белый цвет. Такой цвет окончания паяльника будет сохраняться в течение всего срока эксплуатации. Следует помнить, что залогом выполнения качественной пайки является правильное обслуживание самого оборудования.

Припой должен быть равномерно распределён тонким слоем по поверхности жала. На этом работы по подготовке паяльника к работе полностью завершены. В следующих статьях мы расскажем вам, как правильно работать с паяльником.

Полезный совет как правильно паять

Часто во время пайки возникает обрыв электропровода с электронагревательным элементом паяльника

Потянули не осторожно электрический провод и выдернули его из ручки
паяльника. Чтобы этого не случилась, необходимо сделать небольшую петлю провода и примотать изолентой к ручке паяльника

Как правильно выставить температуру паяльника

Для того, чтобы правильно выставить температуру паяльника, берем  припой и касаемся им жалом паяльника. Повышаем температуру на паяльной станции и смотрим, когда  припой начнет плавиться и будет держаться на кончике паяльника. Ловим этот момент и прекращаем повышение температуры паяльной станции.

Не путайте плавление припоя с его размягчением. Когда припой становится как каша, это значит, что температура паяльника еще маловата. Надо еще чуток добавить. На разных паяльных станция индикация температуры разная. Я, например, выставляю на своей станции температуру порядка 360-370 градусов. Некоторые электронщики выставляют температуру 330-340, а кто-то даже 300. Это говорит о том, что датчик температуры паяльника у каждой паяльной станции  разный. Больше всего врут по температуре китайские дешевые паяльные станции, типа Lukey. Но, немного отходя от темы, скажу что эти паяльные станции очень  хорошо  себя зарекомендовали, особенно Lukey 702.

Устройство и принцип работы паяльника типа ЭПСН

Схема элементов паяльника.

Основными элементами электрического паяльника является:

  • стержень;
  • нагреватель;
  • жало;
  • держатель;
  • электрический шнур с вилкой.

Стержень из красной меди нагревается нихромной спиралью до температуры плавления припоя. Благодаря высокой теплопроводности меди именно стержень делается из медного материала. Нагревательный элемент передает тепло к жалу прибора.

Стержень, вставляемый в металлическую трубку, предварительно обматывают в изолирующий материал. Это может быть стеклоткань или слюда. На изолятор наматывается нихромная нить, которая и служит в качестве нагревательного элемента.

Основные разновидности паяльного устройства

Схема конструкции паяльника.

Кроме электрического паяльника со спиральным нагревателем (ЭПСН), который имеет широкое применение в быту, существует целый ряд других видов паяльных инструментов.

Различаются паяльники по способу передачи тепла и пайки, виду потребляемой энергии и других показателей.

Вот некоторые из них:

  1. Индукционный паяльник. Нагрев такого инструмента основан на катушке индуктора. Ферромагнитный наконечник имеет магнитное поле, создаваемое катушкой. Благодаря этому и происходит разогрев сердечника. Паяет такой прибор до определенного температурного значения. При утрате магнитного свойства покрытия нагрев прекращается.
  2. Применение керамических стержней имеет ряд существенных преимуществ: быстрый нагрев, увеличение срока эксплуатации инструмента и оптимальную регулировку выбранных режимов пайки (температура и мощность).
  3. Широкое применение у радиолюбителей имеют паяльники с импульсной подачей напряжения на стержень. Форма такого паяльника напоминает пистолет. Сущность состоит в том, что при нажатии курка и его удержании происходит разогрев наконечника. После окончания работы курок отпускается, и паяльное устройство охлаждается.
  4. Исключительно автономным паяльным устройством считается прибор, использующий в качестве нагревателя газ. Такие газовые паяльники можно применять в любых условиях. Достаточно иметь доступ к газовому источнику.
  5. Еще один вид автономного прибора – это аккумуляторные паяльники. Работа основана на потреблении небольшой мощности (до 15 Вт). Такие паяльные устройства применяются для несложных и малогабаритных паяльных работ.

Как самостоятельно изготовить паяльник «Момент» из лампы-экономки

Необходимо найти составные части б/у, от старых домашних электроприборов:

  1. Преобразователь (балласт) от лампы дневного света. Достаточно мощности 40 Вт;
  2. Рабочий трансформатор;
  3. Медная проволока 2-3 мм диаметром;

Корпус, точнее технология изготовления не принципиальна. Схема устройства:

Фактически все, что мы видим на принципиальной схеме левее трансформатора Tr1 – входит в состав балласта от энергосберегающей лампы. Устройство комплектное, переделывать его или менять компоненты не требуется.

Характеристики преобразователя вполне подходят для импульсного паяльника средней мощности. Безопасность конструкции усиливает штатный предохранитель и контроль перегрева не терморезисторе. Схема получается компактной, ее можно разместить в любом корпусе.

Рабочий трансформатор изготавливается самостоятельно. Для этого подойдет ферритовое кольцо от сломанного электронного трансформатора. Размер должен быть достаточным для размещения обмоток. Первичку мотаем из провода 0,5 мм. Количество витков 100-120.

Вторичная (силовая) обмотка делается из проволоки сечением 3-3,5 квадрата. Делаем один виток. Непосредственно к ней крепится жало паяльника из медной или нихромовой проволоки 1,5 – 2 мм.

ВАЖНО! Толщина вторичной обмотки должна быть больше, чем толщина жала. Импульсный паяльник из энергосберегающей лампы готов

Остается придумать для него удобный корпус, установить выключатель, и можно оперативно заниматься ремонтом электроприборов

Импульсный паяльник из энергосберегающей лампы готов. Остается придумать для него удобный корпус, установить выключатель, и можно оперативно заниматься ремонтом электроприборов.

Заточка жала

Жало — это стержень из медного сплава, имеющий форму сильно вытянутого цилиндра. Требуется придать концу жала одну из используемых при паяльных работах форм.

  • Сплющенная в виде лопатки. Применяется, чтобы паять массивные заготовки мощными электропаяльниками.
  • Заточенная на острый конус или четырехгранную пирамиду. Используется при работе с тонкими проводниками и электронными компонентами.
  • Тупой конус подходит для более толстых жил.

Заточка лопаткой позволяет одним жалом паять и тонкие, и более толстые провода и изделия, поворачивая его нужной стороной.

Ступенчатый регулятор мощности

Для изготовления регулирующего устройства нужно подобрать:

  • трансформатор на 220 В с мощностью, превышающей мощность паяльника на 20-25% (напряжение на вторичной обмотке должно быть не менее 200 В);
  • переключатель на 3-4 положения, можно больше. Максимально допустимый ток контактов должен соответствовать потребляемому току паяльника;
  • корпус необходимого размера;
  • шнур с вилкой;
  • розетку.


Схема регулятора мощности паяльника.

Также понадобятся крепежные элементы, шурупы, винты с гайками. Вторичную обмотку следует перемотать, установив выводы на напряжение от 150 до 220 В. Количество выводов будет зависеть от типа переключателя, напряжение на выводах желательно распределить равномерно. В цепь питания можно установить выключатель и индикатор напряжения для отображения состояния вкл/выкл.

Устройство работает следующим образом. При наличии питания на первичной обмотке на вторичной образуется напряжение соответствующей величины. В зависимости от положения переключателя S1 на паяльник будет поступать напряжение от 150 до 220 В. Меняя положение переключателя, можно изменять температуру нагрева. При наличии деталей изготовить такое устройство по силам даже новичку.

Приступаем к пайке

Прежде всего нагреваем паяльник до необходимой температуры. Если он без регулятора и датчика температуры, то ждем 5 минут после включения. В это время готовим поверхности. Зачищаем мелкой наждачной бумагой и обезжириваем спиртом. Затем наносим тонкий слой флюса, он служит в качестве окислителя.

Иногда флюс входит в состав припоя. Жало паяльника должно быть чистым и без темного налета, который появляется в процессе пайки. Для чистки жала можно использовать наждачную бумагу, либо специальную губку.

Жало также нужно обработать флюсом, а затем нанести на него припой, если соединяются небольшие поверхности. Если же нужно паять большие площади, то припой разогревается непосредственно в зоне пайки и равномерно наносится на металл.

Спаивание проводов

Для того чтобы правильно припаять медные провода при помощи канифоли, необходимо соблюсти определённую последовательность действий.

  • Вначале подготовить провода. Для этого концы проводов, которые нужно припаять, предстоит хорошенько зачистить от изоляции. Все сращиваемые между собой проводки, как правило, изолируются посредством специальной термоусадочной трубки. Если такая трубка присутствует, то её нужно обрезать при помощи острого ножа таким образом, чтобы длина выходила на 2−7 мм за пределы всех швов. Изоляционное покрытие должно быть около двух сантиметров с каждой стороны соединяемых проводов. Оголённые концы проводов необходимо обжечь, чтобы полностью освободить от изоляции.
  • Затем соединяемым концам проводов нужно обеспечить качественное механическое соединение. Для этого два конца провода перекручиваются между собой так, чтобы их центры плотно пересекались друг с другом. После этого конец одного провода следует скрутить вдоль длины кабеля. Туже самую манипуляцию следует проделать и со вторым концом другого провода.
  • Затем нужно поставить нагреваться паяльник, чтобы вначале залудить провода, а затем прогреть их. Для этого нагретый паяльник опускается в канифоль и берётся немного припоя, после чего прибором проводится пару-тройку раз по концам провода. В ходе лужения провод следует поворачивать и прогревать, что поможет обеспечить равномерное покрытие канифолью.
  • По окончании работы готовый провод следует заизолировать. Для этого надо обратно одеть термоусадку на уже припаянные провода. Это поможет не только прикрыть соединение, но и нагреть его, благодаря чему спаянный провод будет прочным и гибким.

Как видно, особых трудностей с запаиванием проводов при помощи канифоли, не возникает. Главное — не забыть залудить провод и проверить качество спайки. В случае необходимости лужение нужно повторить несколько раз до тех пор, пока провода прочно не соединятся припоем.

Разновидности паяльников по разным признакам

Кроме того, что паяльники для проводов и плат классифицируются на виды по мощности и напряжению, есть и другие критерии их разделения. Знать, какие виды паяльников бывают, и по каким признакам они подразделяются, необходимо для того, чтобы выбрать подходящий прибор в зависимости от возлагаемых на него задач.

По конструктивным особенностям паяльники бывают следующих видов:

  1. Стержневые — это самые распространенные варианты инструментов для пайки. Их устройство и принцип работы описан в материале выше. Такой вид лучше всего подходит для выполнения спаечных работ по дому — когда необходимо отремонтировать бытовую технику или соединить два электрических провода, исключив уменьшение сопротивления в месте соединения
  2. Пистолетные — они так называются по причине сходства по внешней форме с огнестрельным оружием. Рабочая часть инструмента располагается непосредственно под углом 90 градусов от рукоятки, что повышает удобство проведения соответствующих работ. Применяются такие паяльники при проведении ремонтных работ
  3. Паяльные станции — их еще называют стационарными паяльниками. Такое название приборы получили по причине комплектации блоками управления, посредством которых регулируется напряжение, мощность, сила тока, температура

Стержневые приборы еще называют бытовыми, так как они нашли свое применение среди домашних умельцев. Однако ими пользуются не только домашние мастера, но и профессионалы. При проведении более сложных спаечных манипуляций, применяются паяльные станции, которые подразделяются на три основных вида:

  • Инфракрасные — процесс пайки реализуется посредством инфракрасного излучения. Длина волны инфракрасного излучения составляет от 2 до 10 мкм, а зона прогрева колеблется от 10 до 60 мм
  • Термовоздушные — плавление припоя осуществляется посредством воздействия на него потоком горячего воздуха (подобно работе фена). Температура прогретого воздуха, выходящего из сопла инструмента, составляет от 100 до 500 градусов. Фокусирование потока воздуха осуществляется посредством сопла. Создание потока реализуется за счет применения компрессора или турбины. Турбинные модели имеют встроенный электромотор внутри прибора, который соединен с крыльчаткой. Вращение двигателя приводит в действие крыльчатку, что в итоге способствует созданию воздушного потока. Компрессорные модели паяльников создают давление воздуха посредством диафрагменных компрессоров, расположенных в конструкции станции
  • Цифровые — это современные профессиональные паяльники, принцип работы которых идентичен со стержневыми приборами. Отличительная их особенность в том, что специалист в зависимости от спайки соответствующих деталей, задает соответствующие параметры напряжения, тока и мощности

Еще одним немаловажным признаком, по которому классифицируются паяльники, является принцип их нагрева.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2  /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

  • Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие
  • Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
  • Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
  • Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
  • На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
  • Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
  • Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
  • Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
  • При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней  можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку
  • Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Это интересно: ЭДС и напряжение в электрической цепи: в чем разница

Повышающий регулятор

Большая часть устройств для стабилизации температуры работает только на снижение мощности. Регулировать напряжение можно от 50-100% или от 0-100%. Мощности паяльника может оказаться недостаточно в случае подачи питания ниже 220 В или, например, при необходимости выпаять большую старую плату.

Действующее напряжение сглаживается электролитическим конденсатором, увеличивается в 1,41 раза и питает паяльник. Постоянная мощность, выпрямленная на конденсаторе, достигнет 310 В при питании 220 В. Оптимальная температура нагрева может быть получена даже при 170 В.

Мощные паяльники не нуждаются в повышающих регуляторах.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт

Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

  1. Нагревательным элементом выступает вторичная обмотка.
  2. Конструктивные особенности обеспечивают быстрый нагрев жала.
  3. Низкий показатель потребительской мощности.
  4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Какие дополнительные инструменты понадобятся при работе паяльником

При работе рассматриваемым инструментом понадобится иметь не только расходные материалы, но еще и вспомогательные инструменты.

Специальная подставка — нужна для того, чтобы не держать разогретый паяльник в руке. Подставку можно приобрести, но ее конструкция настолько примитивна, что она может быть изготовлена самостоятельно. Для этого понадобится отрезок деревянной доски, на которой размещаются опоры из стальной проволоки, изогнутые в виду рожек
Напильник или рашпиль — нужен для того, чтобы заточить жало. С течением эксплуатации инструмента, жало подвергается деформации, поэтому нуждается в выравнивании. Кроме того, что напильником осуществляется очистка и выравнивание жала, так с его помощью еще можно подготовить инструмент к работе с различными по толщине материалами

Работать загрязненным жалом очень трудно, поэтому если вы только учитесь, то уделите внимание вопросу подготовки инструмента к пайке
Пассатижи или пинцет — при работе паяльником эти инструменты играют важную роль. Ведь при нагревании жилы провода или детали, происходит передача тепла по всей поверхности. Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог

Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог. Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

После объединения деталей посредством пайки могут понадобиться — спирт, если использовались флюсы, изолента или термоусадочные трубки, предназначенные для изоляции участка и его защиты от воздействия внешних факторов.

Принцип управления нагревом

Паяльная станция на Ардуино

В индукционных паяльных станциях применяются 2 способа контроля температуры, до которой нагревается жало паяльника:

  • При помощи термодатчика, встроенного в жало, – размещенная в жале термопара подает сигналы в электронный блок, который на основе полученных данных и установленных регулировок осуществляет нагрев жала прибора до определённой температуры;
  • При помощи сменных наконечников (картриджей) – в комплекте с большинством современных моделей подобных приборов для пайки идет несколько сменных насадок, имеющих ферромагнитное покрытие, утрачивающее свои магнитные свойства при определенной температуре.

На заметку. Технология использования сменных насадок картриджей с ферромагнитным напылением, обеспечивающим нагрев жала до определенной температуры, является разработкой и носит название «Умный нагрев», или «Smart heat».


Сменные насадки (картриджи) с ферромагнитным напылением

Первый способ встречается в недорогих полупрофессиональных моделях. Основные его преимущества – относительная дешевизна и простота регулировки. Второе техническое решение применяют в более дорогостоящих, качественных и надежных моделях профессиональных станций для паечных работ.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

  • Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
  • Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
  • Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
  • Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
  • Максимально качественной спайки можно добиться при использовании припоя с канифолью.
  • Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
  • Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
  • Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
  • Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
  • При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату. Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату Подключите к плате кнопку и шнур питания

В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм

14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Это интересно: Печь из газового баллона длительного горения, на отработке — чертежи

Виды паяльников по величине питающего напряжения

Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:

  1. Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
  2. Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
  3. Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В

Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.
