Какой нужно видеть пайку ручным паяльником?
Потребность разборки электронных устройств с целью ремонта – явление достаточно частое. Между тем, любая электроника, как правило, содержит печатную плату, где электронные компоненты соединяются в схему методом пайки.

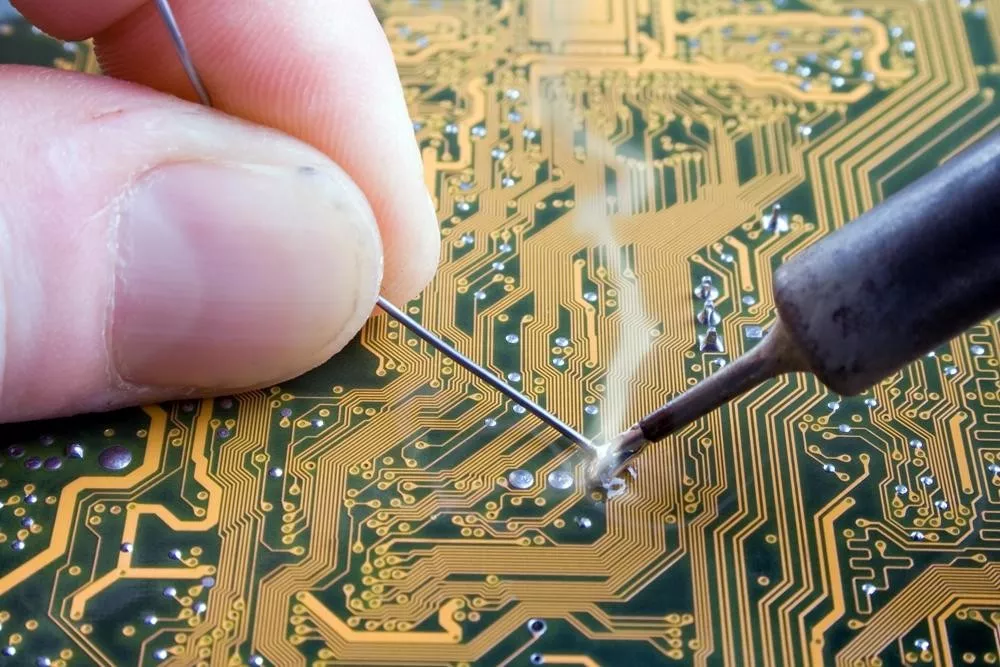

Пайка электропаяльником – действия, направленные на создание прочного соединения электронных деталей путём плавления припоя с последующим нанесением расплава в точке сопряжения деталей.
Технология пайки при помощи ручного электропаяльника широко применяется для ремонта электроники. Поэтому желательно уметь пользоваться этой технологией
Припой — сплав мягких металлов, способный при нагреве до некоторой температуры (~250ºC для припоя ПОС60) приобретать полужидкое состояние. Когда же нагрев прекращается, припой в точке нанесения охлаждается, за счёт чего создаётся прочная электрическая связь. Особенность такой пайки характерна тем, что спаянный узел также легко распаять, используя тот же инструмент – электрический паяльник.

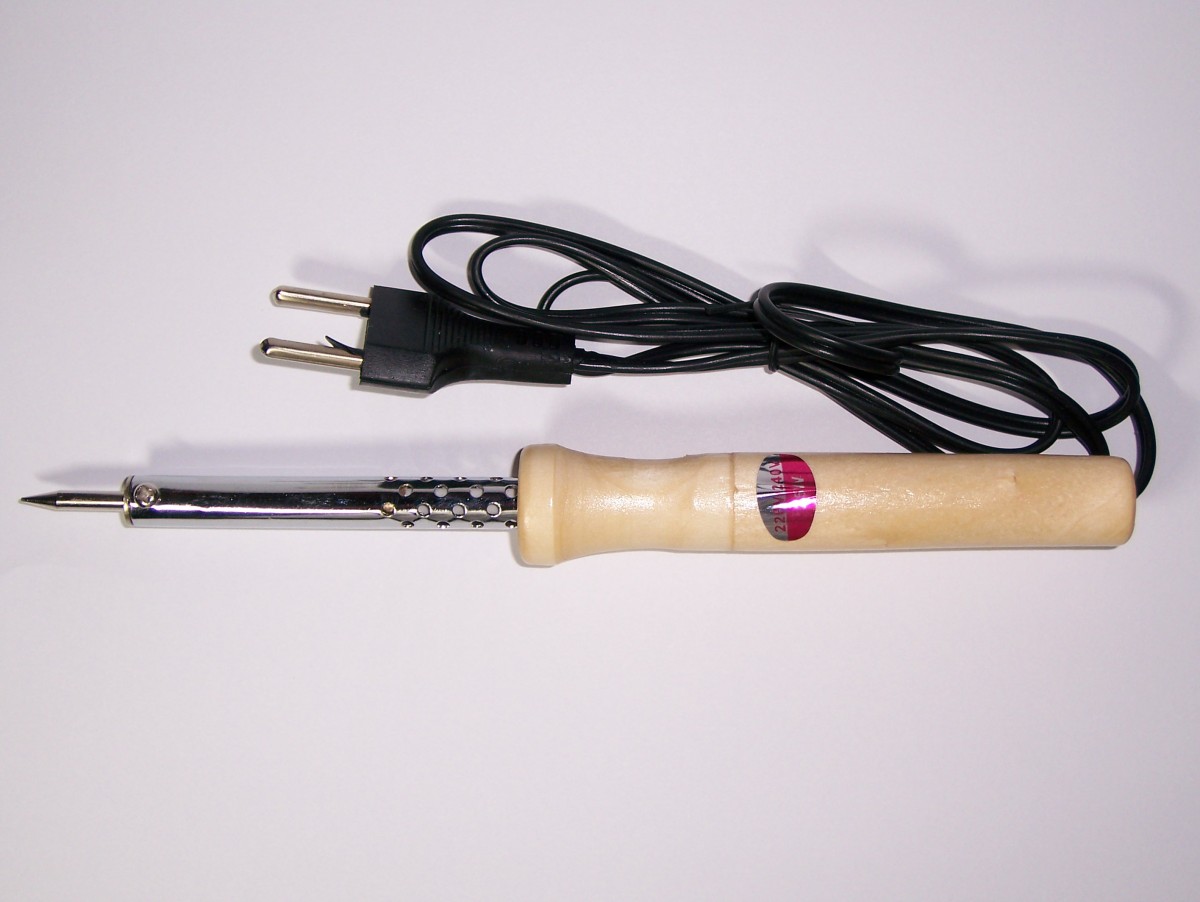

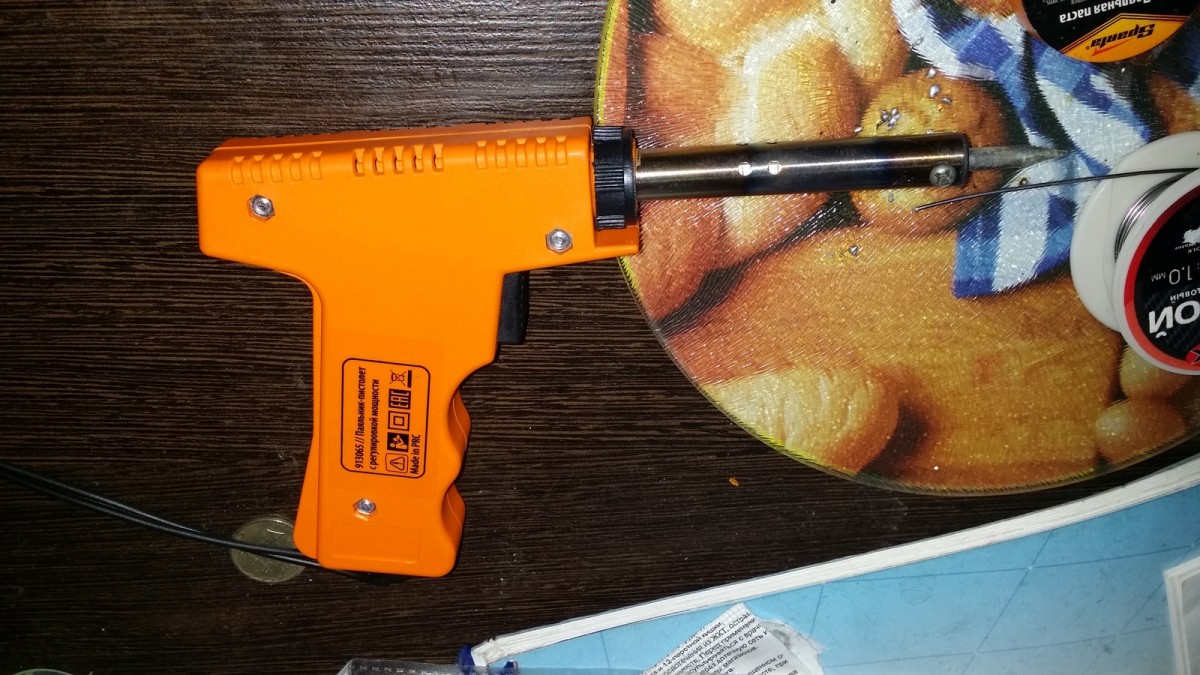

Паяльник для микросхем — как выбрать правильно
Все электрические паяльники, которые можно встретить в магазине или интернете, различаются по своим характеристикам. Чтобы ответить на вопрос, как выбрать паяльник для пайки микросхем необходимо определить его основные параметры:
· Мощность. Для микропайки выводов микросхем достаточно выбрать паяльник мощностью от 20 до 35 Вт. Более мощные паяльники могут вызвать перегрев компонентов.
· Габариты и вес. Лучше всего маленький паяльник, который удобно лежит в руке. Паяльник всегда держат в пальцах, как шариковую ручку — поэтому он должен быть миниатюрным и лёгким. Не следует приобретать массивные паяльники с деревянными ручками — их нельзя правильно взять в руку. Не рекомендуется приобретение паяльников в виде пистолета — ими тяжело паять детали на печатных платах.
· Конструктивное исполнение
При выборе нужно обратить внимание на материал ручки (он должен быть удобным, нескользким, не натирать мозолей), на исполнение электрического шнура (кабель должен обязательно быть в двойной изоляции, с сечением жилы провода не менее 2,5 мм, эластичным, чтобы не мешал при работе).
· Наличие контроллера температуры (термостата). Для обеспечения качественной пайки температура жала паяльника должна быть от 260 до 300 °C, не выше
Если встроенный контроллер отсутствует, лучше выбрать паяльник с питанием 12 В или 36 В. По отзывам радиолюбителей, хуже всего справляются с контролем температуры тайваньские паяльники на 220 В — они перегреваются, из-за чего не получается качественно припаять микросхему. В качестве выхода из положения паяльник включается через регулятор мощности, который можно приобрести или сделать самому.
· Форма и тип жала. Лучший выбор — это паяльник со сменными насадками. Для пайки планарных микросхем лучше всего подходит жало диаметром 2 мм со срезом 45°, которым удобно выполнять пайку ножек «волной припоя». Тонкими конусными насадками удобно паять микросхемы со штырьковыми выводами в металлизированных отверстиях платы. Паяльные жала должны быть со специальным покрытием, которое препятствует появлению нагара. Не следует брать обычные медные насадки — они быстро обгорают, окисляются, их нужно периодически зачищать.
· Наличие паяльной станции. Паяльная станция — это отдельный блок с контроллером и регулятором температуры, к которому через разъем подсоединяется паяльник и другие элементы (фен, термопинцет). Станция используется в основном для профессиональных или постоянных паяльных работ, для разового ремонта в домашних условиях её стоимость слишком высока (от 3 тыс. р.).
Выбор флюса
Речь пойдет о пайке медных деталей. Для железа и алюминия существуют специальные кислотные составы, это тема отдельного материала.
На самом деле, это личное предпочтение каждого. Надо просто попробовать различные составы, и определить для себя лучший. Кому-то нравится паяльный жир (консистенция, как у солидола), некоторые любят жидкий флюс. Мы расскажем о традиционной канифоли.
Точнее — как правильно с ее помощью паять.
Этот флюс на основе сосновых смол, обладает отличными чистящими свойствами. Он обеспечивает механическую, и химическую очистку, кроме того, хорошо защищает поверхность от окисления при нагреве. Недостаток один: в чистом виде канифоль твердая. Это значит, что ее нельзя заранее нанести на соединяемые детали. Однако технология есть:
- коснувшись канифоли жалом паяльника, набираем на него припой;
- погружаем ножки детали или провод во флюс с помощью паяльника (он плавится), при этом поверхность покрывается тонким слоем припоя;
- аналогично наносим припой на место пайки;
- состыковываем залуженную деталь (провод) с местом пайки;
- касаемся паяльником флюса, затем набираем припой, снова макаем в канифоль;
- сразу же переносим жало в зону пайки.
Таким способом паяют детали уже многие десятилетия. При определенной сноровке, ограничений по выбору материалов для соединения нет. Именно такая методика идеально подходит для тренировок. Если вы ее освоите — остальные способы будут казаться еще проще.
Практика – основа мастерства
Она начинается с усидчивости. Не всё быстро можно припаять. Поэтому ниже советы, как правильно паять провода, а потом уже переходить к золоту или серебру.
Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

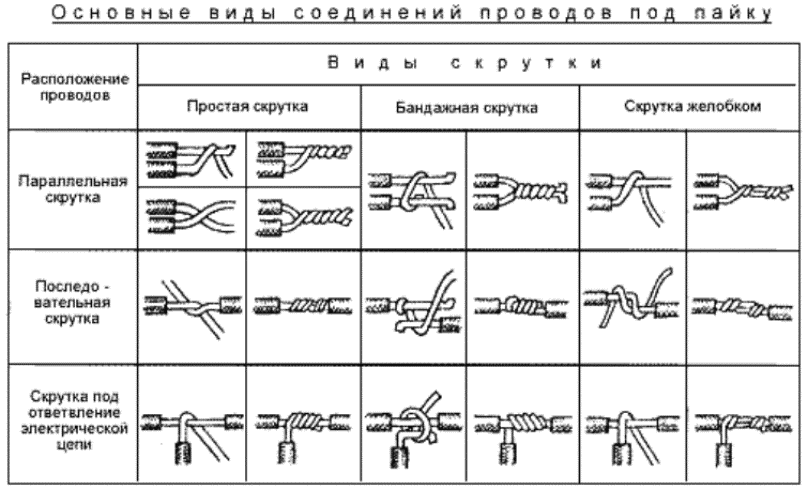

Речь будем вести лишь о медных проводах или залуженных на заводами контактах деталей.
Счистить с жил прежнее олово. Если берете чистый провод, все равно с него нужно соскрести покрытие; если они в пучке, то на каждой нитке.
Обязательное обезжиривание жала и деталей для спайки.
Снова расплавьте олово и наберите капельку на кончик жала, коснитесь спаиваемых деталей.
Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов
Для чего нужные диэлектрические перчатки — подробный обзор лучших вариантов
Как работает датчик температуры для теплого пола: инструкция, схема, виды, общий обзор от мастера + фото
Горячий сплав по закону диффузии растечется по проволочкам. Отняв жало секунд на 5-10, дайте застыть верхней части и переверните их и так же пропаяйте с обратной стороны. Это коротко, как залудить провода паяльником.
Тонкости хорошей пайки

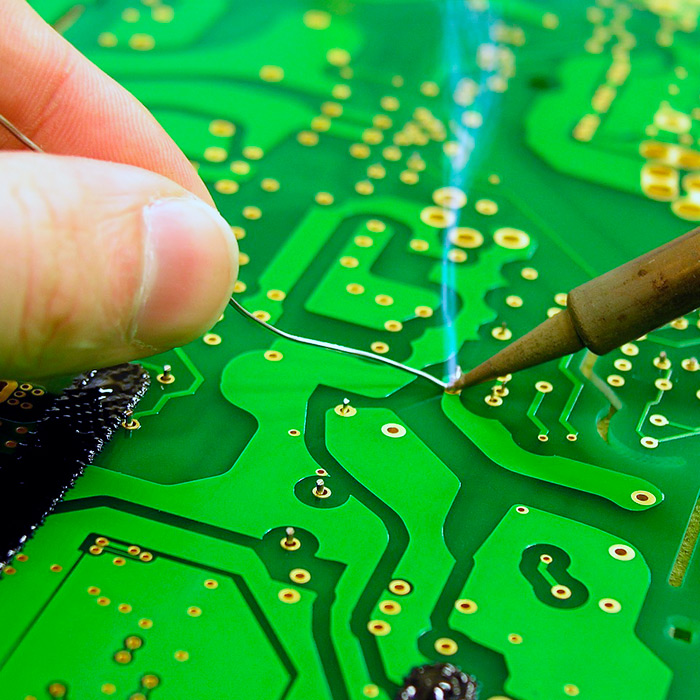

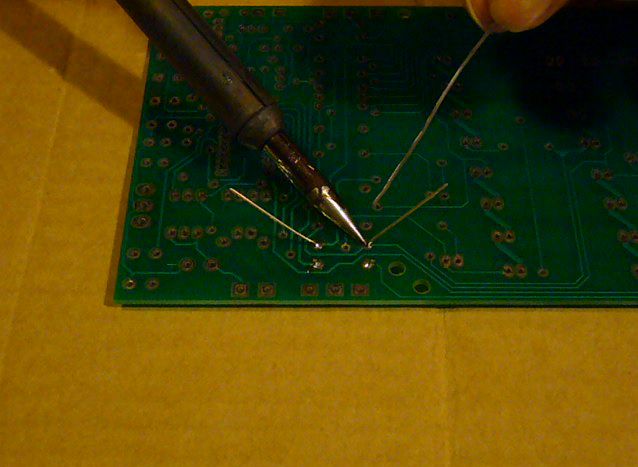

Чтобы припаять деталь к плате, нужно:
1) Нанести флюс на поверхность пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.
Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим
Это критические значения для микросхем и плат.
Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?
Что нужно для надежного контакта
Основные критерии:
- Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
- Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
- Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
- Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
- Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.
Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.
Основные рабочие процедуры
Технологическая карта или схема «правильной» пайки посредством паяльника предполагает следующий порядок проведения операций.
Прежде чем непосредственно паять, поверхности подлежащих пайке предметов очищают от сильных загрязнений и коррозионных наслоений, после чего их следует зачистить до характерного блеска.
После этого места спайки деталей обрабатываются ранее подготовленным флюсом, посредством которого удаётся улучшить условия растекания припоя по поверхности контакта.
Затем контактная площадка или зона пайки подвергаются защитному лужению, сущность которого состоит в нанесении на них расплавленного до жидкого состояния припоя. При этом расходный материал равномерно растекается по поверхности деталей, которые надо паять, и обеспечивает образование надёжного термического соединения.
При подготовке деталей под лужение предпочтение отдаётся пастообразным флюсам, которые удобно наносятся и легко смываются. Перед обработкой и пайкой детали предварительно соединяют посредством механической скрутки или сжатия пассатижами.
После фиксации на них снова наносится флюс, а затем место контакта прогревается с одновременным введением в него прутка припоя (его состав может отличаться от того материала, что использовался для лужения).
Научиться правильно паять своими руками невозможно, если не научиться лудить жало паяльника. Для лужения рабочий наконечник после полного прогрева паяльника следует с усилием прижать к любой покрытой фольгой поверхности и потереть им по расплавленной канифоли с припоем.
Эту операцию следует повторять до тех пор, пока на гранях медного острия не появится характерная плёнка из припоя, обеспечивающая хорошую адгезию с любым металлом.
Вопрос как правильно надо паять, приходит вместе с заинтересованностью о том, для чего же нужна пайка, и что можно сделать с ее помощью. Это раньше паяли преимущественно кастрюли и самовары, а сегодня паять можно и высокотехнологичные вещи.

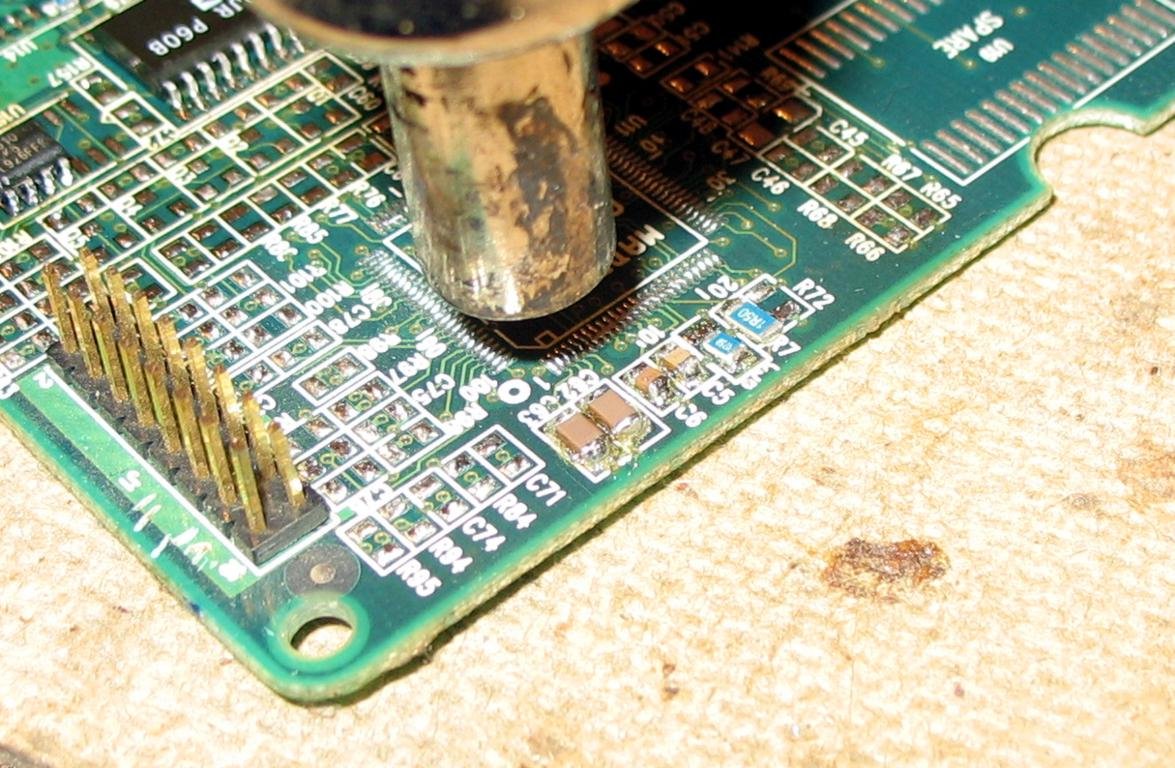

Можно ли пользоваться строительным феном
Зачастую встает вопрос, можно ли для пайки микросхем (или BGA элементов) применять строительный фен. Обзор материалов форумов в Интернете показал, что однозначного ответа на этот вопрос не существует.
По мнению некоторых радиолюбителей, применение таких фенов для пайки микроэлементов невозможно по причине значительной мощности и отсутствия тонкой фокусировки нагретого потока.
Читать также: Бирки на страховочную привязь образец
Вследствие этого при работе с ними захватываются значительные по площади участки платы и выпаять одну из деталей можно только с одновременным прогревом других, что недопустимо.
С другой стороны, если использовать его для разборки старых плат на запчасти или для извлечения золотосодержащих элементов – такое устройство может считаться просто идеальным. С его помощью также можно просушивать участки плат с микросхемами после обработки их жидкими флюсами.
У профессионалов заголовок статьи может вызвать снисходительную улыбку. Казалось бы, чего тут сложного? Зачистил контакты, зачерпнул носиком паяльника немного припоя, и приложил к точке соединения. Для опытного радиолюбителя этот процесс действительно не вызывает проблем. Но если все (в том числе профессионалы) знают, как правильно паять паяльником, откуда берутся не пропаянные платы, замыкания соседних контактов между собой, и детали, вышедшие из строя от перегрева?
Наш материал расскажет начинающим мастерам, как научиться паять традиционными и нестандартными способами, а для тех, кто считает себя профессионалом, поможет повысить квалификацию.
Как выпаять радиодетали из платы

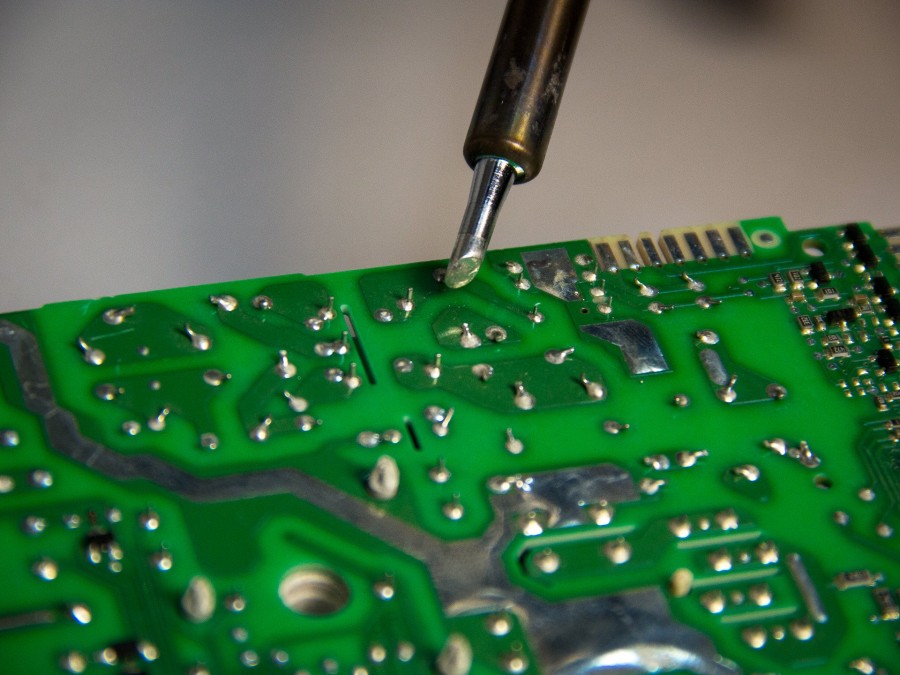

Для того чтобы достать элементы с платы, нужно нагреть место спайки и вытащить компонент пинцетом или плоскогубцами. Если у компонента несколько ножек, то можно выпаивать их по отдельности.

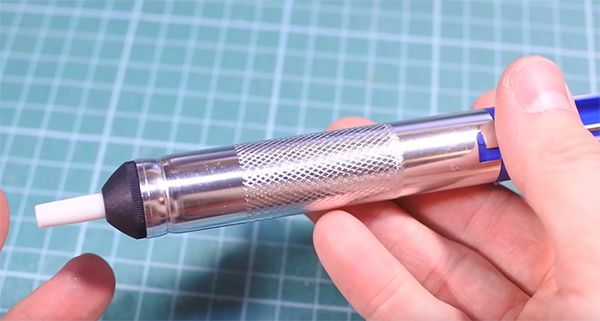

Приспособление для удаления излишков расплавленного припоя
При выпаивании сложной детали можно использовать дешёвый китайский оловоотсос. Работает он как шприц только откачка упрощена наличием пружины и спусковой кнопки.
Работа с отсосом припоя
Работать с ним очень просто, опускаем поршень вниз, расплавляем припой, подносим отсос, нажимаем кнопку и расплавленный припой засасывается в корпус шприца.
Теперь можно спокойно расшатать и вытащить нужный вам электронный компонент. Также этот оловоотсос можно использовать для прочистки отверстий в плате для вставки новых деталей.
Результат — чистые отверстия для пайки
Делается это очень быстро, главное не забывайте удалять кусочки припоя из корпуса оловоотсоса, иначе они там застрянут, и он перестань работать.
В домашних условиях

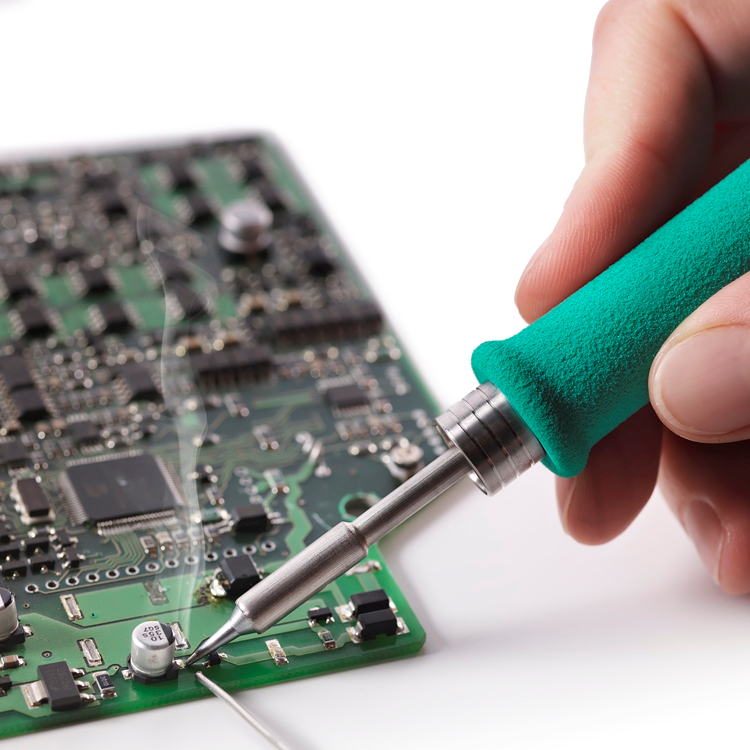

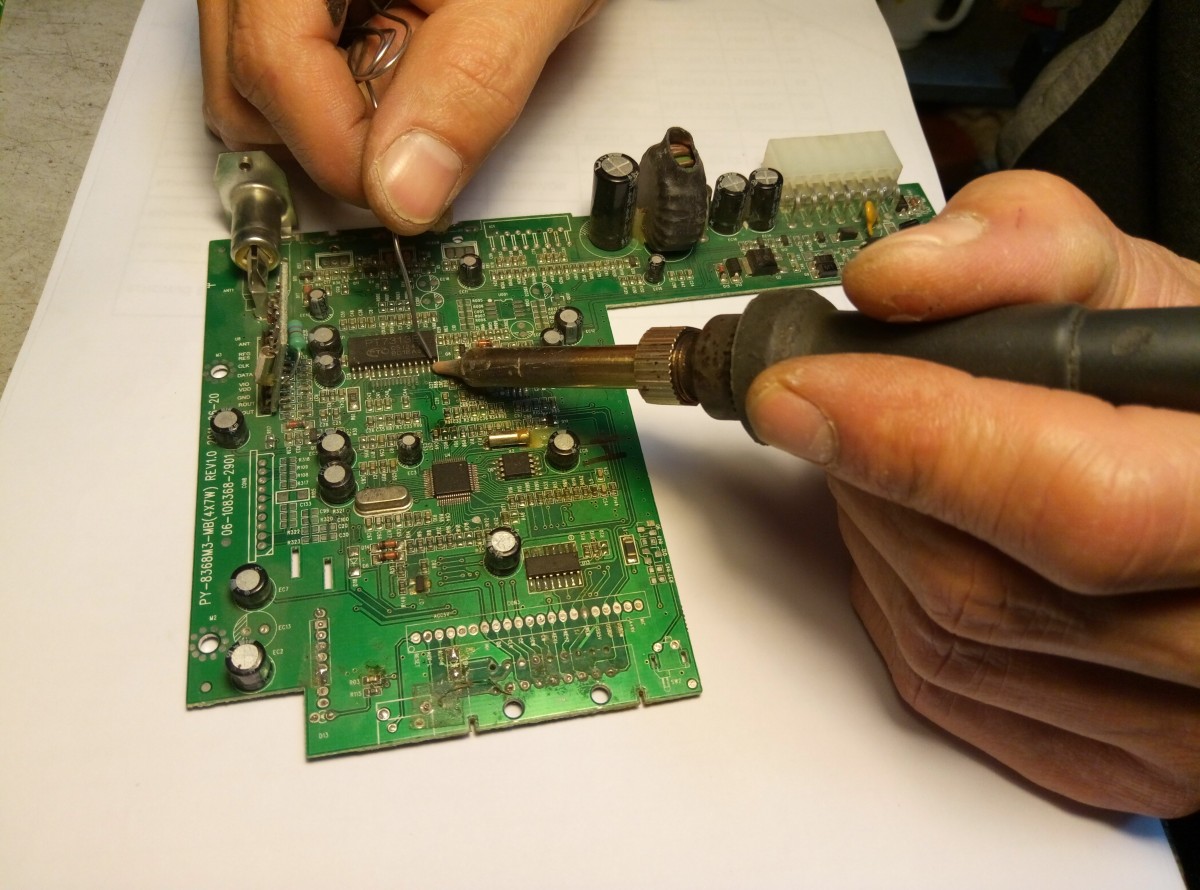

Пайка микросхем в домашних условиях может потребоваться для ремонта сложной бытовой техники, материнских плат компьютеров.
Как правило, чтобы припаять ножки микросхемы, используют паяльник или паяльный фен.
Работа паяльником осуществляется с помощью обычного припоя или паяльной пасты.
В последнее время стал чаще применяться бессвинцовый припой для пайки с более высокой температурой плавления. Это необходимо для уменьшения вредного действия свинца на организм.
Какие приспособления потребуются
Для пайки микросхем, кроме самого паяльного оборудования, потребуются еще некоторые приспособления.
Если микросхема новая и выполнена в BGA-корпусе, то припой уже нанесен на ножки в виде маленьких шариков. Отсюда и название – Ball Grid Array, что означает массив шариков. Такие корпуса предназначены для поверхностного монтажа. Это означает, что деталь устанавливается на плату, и каждая ножка быстрым точным действием припаивается к контактным пятачкам.
Если же микросхема уже использовалась в другом устройстве и используется как запчасти, бывшие в употреблении, необходимо выполнить реболлинг. Реболлингом называется процесс восстановления шариков припоя на ножках. Иногда он применяется и в случае отвала – потери контакта ножек с контактными пятачками.
Для осуществления реболлинга понадобится трафарет – пластина из тугоплавкого материала с отверстиями, расположенными в соответствии с расположением выводов микросхемы. Существуют готовые универсальные трафареты под несколько самых распространенных типов микросхем.
Паяльная паста и флюс
Для правильной пайки микросхем необходимо соблюдать определенные условия. Если работа осуществляется паяльником, то жало его должно быть хорошо облужено.
Для этого используется флюс – вещество, растворяющее оксидную пленку и защищающее жало от окисления до покрытия припоем во время пайки микросхемы.
Наиболее распространенный флюс – сосновая канифоль в твердом, кристаллическом виде. Но, чтобы припаять микросхему, такой флюс не годится. Ножки ее и контактные пятачки обрабатывают жидким флюсом. Его можно сделать самостоятельно, растворив канифоль в спирте или кислоте, а можно купить готовый.
Припой в этом случае удобнее использовать в виде присадочной проволоки. Иногда он может содержать внутри флюс из порошковой канифоли. Можно приобрести готовый паяльный набор для пайки микросхем, включающий в свой состав канифоль, жидкий флюс с кисточкой, несколько видов припоя.
При осуществлении реболлинга используется паяльная паста, представляющая собой основу из вязкого материала, в которой содержатся мельчайшие шарики припоя и флюса. Такая паста наносится тонким слоем на ножки микросхемы с обратной стороны трафарета. После этого паста разогревается феном или инфракрасным паяльником до расплавления припоя и канифоли. После застывания, они образуют шарики на ножках микросхемы.
Что такое пайка
С точки зрения технологии, спаиванием называют операцию неразъемного соединения деталей из различных материалов, выполняемую с помощью легкоплавкого металла или сплава. Припой в расплавленном виде вводится между двух остающихся в твердом фазовом состоянии изделий, затекает в их мельчайшие поры и, застывая, прочно соединяет их.
Люди начали паять паяльником, нагревая его на открытом огне. Такая работа требовала большого навыка и даже определенного мастерства, чтобы научиться паять, у ученика уходили годы. В начале XX века появились электрические паяльники, поддерживающие постоянную температуру жала, и с тех пор освоить основы пайки по плечу любому за несколько часов. Пайка паяльником утратила тайны ремесла и превратилась в обычный навык домашнего мастера. Тем не менее, электропаяльник паяет не сам, и необходимо соблюдать определенные правила пайки.

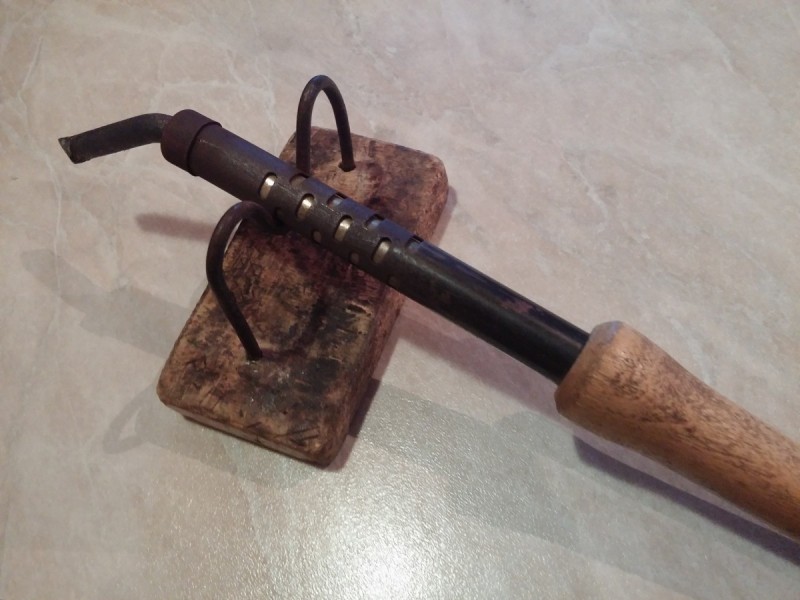

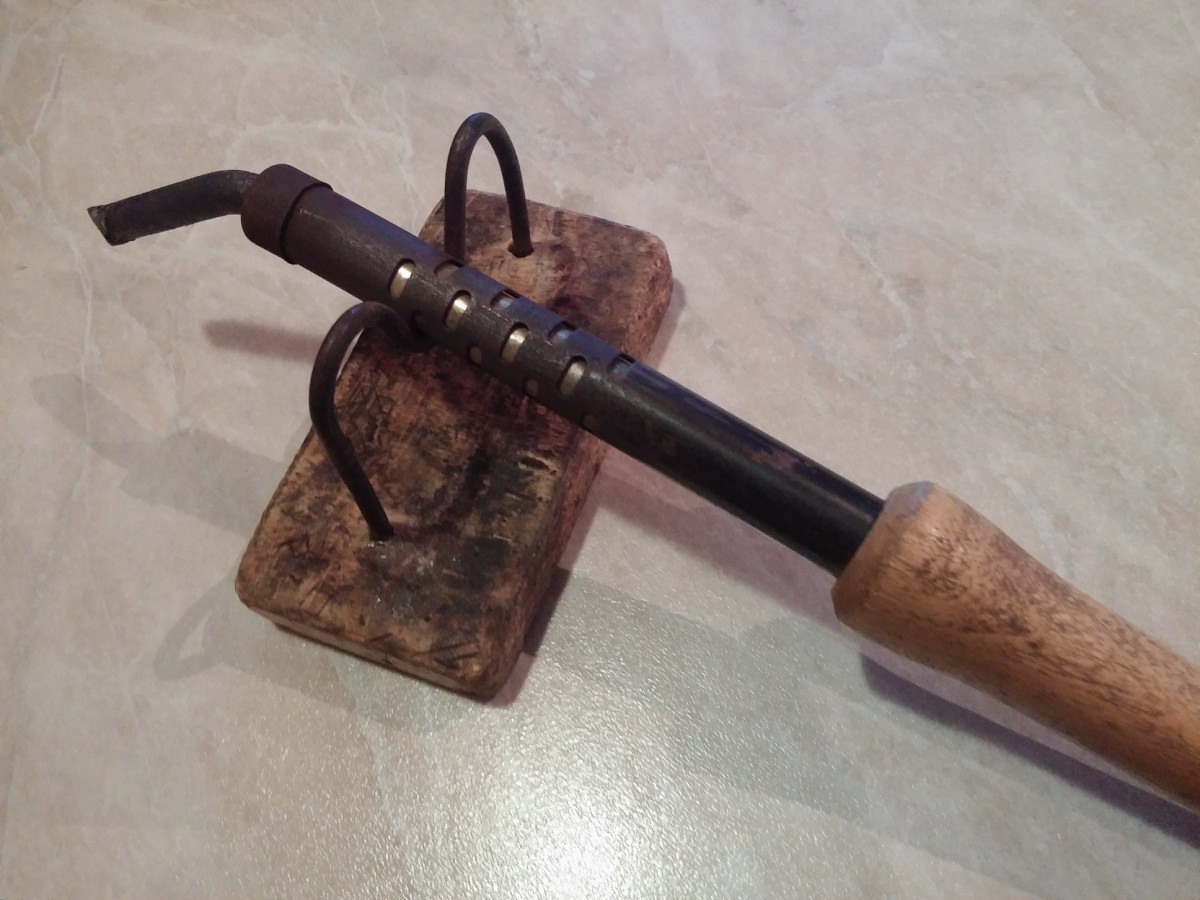

Окончательная подготовка жала паяльника. Облуживание.
Как Вы заметили, медь стала темно-синей, поэтому берем напильник, и проходимся по рабочей части жала, снимая с него окалину. Теперь быстро макаем жало в баночку с канифолью, и припоем касаемся к обеим сторонам.
Затем по дну ванночки мелкими движениями, если бы Вы работали ластиком, водим жалом вперед-назад, периодически макая его в канифоль для лучшего смачивания, пока рабочая часть с обеих сторон не покроется припоем. Получилось! Таким белым жало должно быть всегда
Запомните! Залог хорошей пайки – это чистое от окислов, и хорошо облуженное жало паяльника. Припой должен быть тонким слоем равномерно распределен по всей рабочей поверхности жала
Ну вот. Паяльник для пайки Вы подготовили, и теперь можно смело приступать к практике. Во второй части статьи как правильно паять паяльником с канифолью Вы узнаете, как облудить и спаять между собой проводники
. Удачи!
Как выпаять конденсаторы из материнской платы
Конденсаторы различных видов, выполняют важную функцию в работе любой микросхемы. Пропускают или не пропускают ток, накапливают определенный заряд, сдвигают фазу и еще много функций. И выход из строя одного из них, влияет на работу всей системы. Поэтому своевременная замена способствует бесперебойной работе схемы.
Для замены потребуется:
- Паяльник;
- Припой.
Не многие знают, что конденсаторы имеют одну особенность – толстые контактные ножки. Пайка конденсаторов не составляет труда. Но процесс их выпаивания из – за данной особенности, несколько сложнее. Определяется это тем, что ножки очень трудно прогреть. Для того, что бы сделать работы легче и быстрее, воспользуйтесь предложенным способом.
Паяльник или паяльная станция , разогревается до максимальной температуры. На жало наносится определенное количество припоя (что бы получилась небольшая капля). Далее, используя разогретую каплю припоя, нагреваем ножки конденсатора до нужной температуры.
Ошибка №5 Пайка под напряжением.
Казалось бы, какой дурак будет паять деталь под напряжением? Тем не менее, многие люди на самом деле занимаются подобной работой. Они выключают встроенный микропереключатель на корпусе ремонтируемого устройства, при этом, забывая отключить питание из розетки.
Делается это
намеренно, чтобы тут же после ремонта по-быстрому проверить работоспособность
элемента. Однако с такими кнопочками часто путаешься в каком они состоянии,
отключенном или включенном.
Если на
вашей плате случайно окажется напряжение, и вы коснетесь жалом токоведущей
части, то произойдет короткое замыкание и вы перейдете в режим “точечной сварки”.
Кстати, этот момент относится не только к сети 220V, но и ко всем элементам с питанием от батареек и встроенных АКБ. Например, сотовые телефоны.
То же самое касается и блоков питания с конденсаторами.
Сперва
убедитесь, что они разряжены и только после этого лезьте во внутрь. Разрядить
можно нагрузкой – высокоомным резистором, либо лампочкой (более наглядно).
Если вы
забудете это сделать или отключить батарейку, то ваш девайс при данном ремонте
может умереть окончательно и бесповоротно.
Применение флюса
Чтобы припой и материал проводов вступили во взаимодействие друг с другом, и соединение получилось качественным, провода необходимо очистить от оксидной пленки и только после этого паять их. Для очистки можно использовать наждачную бумагу, а для последующей обработки взять специальное вещество – флюс.
Флюс не только очистит медные провода, но и создаст тонкую защитную пленку, препятствующую окислению материала.
Допускается применять как твердый флюс – сосновую канифоль, так и жидкий – различные виды паяльных кислот или самодельный состав.
Иногда, чтобы правильно и крепко припаять медные провода друг к другу или к какому-либо металлическому предмету, пользуются только жидким флюсом. Приготовить его можно, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту готовят самостоятельно, растворив гранулы цинка в соляной кислоте в пропорции 412 грамм цинка на 1 литр кислоты. Но лучше все-таки купить готовый флюс, соответствующий всем стандартам качества, поскольку принесение кислотных составов для медных проводов нежелательно.
Почему алюминий плохо паяется
Многие пробовали паять алюминий в домашних условиях и хорошо поняли: припой не хочет прилипать к поверхности деталей. Это происходит по причине образования на металле устойчивой оксидной пленки, которая имеет низкую адгезию к материалу припоя. Методы пайки алюминия в домашних условиях сводятся к борьбе с защитной пленкой.
В минералогии оксид алюминия называют корундом. Он состоит из прозрачных кристаллов, являющихся драгоценными камнями. Корунд имеет различную окраску, зависящую от примесей: хром придает красноватый оттенок, сапфир — синеватый. Окисная пленка обладает высокой прочностью и не поддается пайке. Ее необходимо удалить с поверхности и после этого начинать паять детали.
Устройство диодного прибора
Прежде чем приступать к ремонту испортившейся светодиодной лампы, нужно узнать, из каких деталей она состоит и где именно искать неисправность.
Общее устройство агрегатов подобного типа примерно одинаково и включает в себя такие элементы, как:
- цоколь;
- драйвер;
- монтажная плата;
- светодиоды;
- радиатор;
- оптические элементы.
Каждая из частей очень важная и отвечает за определенную функцию. Найдя место дислокации проблемы, можно понять уровень ее серьезности и приступить к устранению.
Назначение и разновидности цоколей
В LED-приборах цоколь изготовляется из металла, керамики или прогрессивного высокотемпературного пластика, славящегося отличной термостойкостью.
В изделиях от брендовых производителей при монтаже детали в лампу не применяется пайка. Это полностью исключает окисление или подлипание цокольного элемента к патрону светильника.
Читать также: Станок для изготовления опилок своими руками
Чаще всего в светодиодных приборах, предназначенных для использования в быту и промышленности, применяются резьбовые и штырьковые цоколи.
Прочие виды считаются более редкими и используются в определенных, специфических случаях. Сам цоколь обладает хорошим рабочим ресурсом и практически никогда не выходит из строя.
Роль драйвера светодиодной лампы
Драйвер в устройстве LED-прибора играет одну из ключевых ролей. Эта небольшая деталь выступает как общий блок питания, нейтрализует перепады напряжения, а постоянный ток направляет непосредственно на диоды, которые преобразуют его в видимый человеческим глазом свет.
Драйверы в современных лампах бывают электронными или конденсаторными. Каждый вид имеет свои специфические отличительные черты и достоинства. Подробнее о видах и выборе преобразователей тока для светодиодных лампочек мы говорили здесь.
Первый вариант ценится более дорого и чаще используется в брендовой продукции среднего и люксового сегмента, второй обходится производителям достаточно дешево и ставится в изделия бюджетной серии.
Особенности монтажной платы
Монтажная плата служит плацдармом для расположения светодиодов и прочих рабочих элементов. Производители используют для ее создания разные материалы. Самой актуальной сейчас считается плата, выполненная из анодированного алюминиевого сплава.
Она проявляет себя максимально эффективно и абсорбирует до 90% теплового излучения, возникающего в процессе эксплуатации.
Нюансы устройства LED-элементов
Диоды, регенерирующие светопоток, бывают нескольких видов. Наиболее часто в лампах стоят SMD и COB-чипы. Чем больше их располагается на плате, тем мощнее получается прибор и тем большее количество тепла выделяется в процессе работы.
Для нормальной эксплуатации и длительной службы необходимо обеспечить корректный теплоотвод, и за это отвечает установленный на корпусе радиатор.
Специфика работы радиатора
Излишний нагрев губительно сказывается на функционировании светодиодов. Отсутствие качественного теплоотвода в разы уменьшает период работы лампы и в итоге приводит к ее сгоранию.
Некоторые изготовители экономят и оснащают прибор нескольким поперечными или продольными отверстиями, располагая их по всей территории корпуса.
Бюджетные производители ставят дешевые пластиковые, стеклянные и композитные детали. Продвинутые бренды идут дальше и комплектуют свои LED-приборы радиаторами, выполненными из металла с анодированным антикоррозийным покрытием.
Поэтому лучше изначально покупать надежные лампы из лучших материалов. Хотя они и обойдутся дороже, но пользователь обезопасит себя от постоянных поломок.
Отдельные торговые марки, преимущественно китайского происхождения, снабжают лампочки радиаторными элементами из керамики.
Такие изделия получают качественное охлаждение, но, вместе с ним, частично теряют конструкционную прочность и становятся более хрупкими по сравнению с металлическими аналогами.
Несколько слов про оптику
Основная масса LED-ламп обязательно снабжается рассеивателем, изготовленным из матового пластика. Он помогает концентрировать светопоток под определенным углом и делает его более равномерным.
В некоторых моделях вместо рассеивателей используют линзы, созданные из различных современных и практичных материалов. В этих элементах поломок не наблюдается, и под ремонт они не подпадают.
Особенности пайки
Сейчас развитие электроники идет по пути все более плотного монтажа компонентов на печатной плате. Помимо очевидных достоинств, прогресс приводит к трудностям ремонта из-за очень компактных размеров. Это очень затрудняет работу паяльником, и поэтому для монтажа планарных деталей, микросхем и смд-конденсаторов обычно применяется пайка с помощью специального фена.
Поэтому при работе с ним нужно учитывать ряд особенностей.
- Температуру нагрева следует регулировать в зависимости от выполняемой работы, размера компонента и вида припоя.
- Скорость потока воздуха должна быть наименьшей, иначе при работе фен может сдуть соседние мелкие компоненты. Но от нее зависит скорость прогрева, поэтому ее нужно регулировать индивидуально.
- Фен комплектуется несколькими насадками, которые регулируют мощность воздушного потока. Правило простое – для мелких деталей лучше выбирать узкую насадку.
- При нагреве припой, закрепляющий соседние компоненты, может размягчиться. Тогда эти детали сдвинутся, нарушится контакт между ними, и плата будет работать некорректно. Во избежание этого их нужно экранировать фольгой или термоскотчем, чтобы они не нагрелись.
- Фен нужно держать строго перпендикулярно поверхности платы.
Исходя из этого, к работе нужно подойти максимально ответственно.
Техника пайки
В основном пайка происходит двумя методами: подачей припоя на детали с помощью паяльника или подача припоя непосредственно на детали.
При использовании любого из способов нужно сначала очистить и обезжирить детали, закрепить их, разогреть инструмент и обработать место пайки флюсом.
Если припой подается непосредственно на спай, то сначала паяльником разогреваются детали, а позже туда подается припой.
Если планируется провести пайку схем, то лучше найти качественные фото-инструкции как паять электронные схемы.
Чтобы оценить качество работы, нужно оценить цвет и блеск спая. Качественно выполненный спай имеет ярко выраженный блеск, если припой пережжен, то он имеет матовый цвет и хрупкую структуру. О браке говорит губчатая структура припоя.
Для первых проб лучше всего использовать простые и недорогие материалы. Проще всего будет понять как правильно паять оловом и канифолью.
Как паять SMD-компоненты?
Порядок работ
Процесс пайки при тщательном подходе к теории и получении определенного опыта не является сложным. Итак, можно всю процедуру разделить на несколько пунктов:
- Необходимо поместить SMD-компоненты на специальные контактные площадки, расположенные на плате.
- Наносится жидкий флюс на ножки детали и нагревается компонент при помощи жала паяльника.
- Под действием температуры происходит заливание контактных площадок и самих ножек детали.
- После заливки отводится паяльник и дается время на остывание компонента. Когда припой остыл — работа выполнена.
При выполнении аналогичных действий с микросхемой процесс пайки немного отличается от вышеприведенного. Технология будет выглядеть следующим образом:
- Ножки SMD-компонентов устанавливаются точно на свои контактные места.
- В местах контактных площадок выполняется смачивание флюсом.
- Для точного попадания детали на посадочное место необходимо сначала припаять одну ее крайнюю ножку, после чего компонент легко выставляется.
- Дальнейшая пайка выполняется с предельной аккуратностью, и припой наносится на все ножки. Излишки припоя устраняются жалом паяльника.
Как паять при помощи фена?
При таком способе пайки необходимо смазать посадочные места специальной пастой. Затем на контактную площадку укладывается необходимая деталь — помимо компонентов это могут быть резисторы, транзисторы, конденсаторы и т. д. Для удобства можно воспользоваться пинцетом. После этого деталь нагревается горячим воздухом, подаваемым из фена, температурой около 250º C. Как и в предыдущих примерах пайки, флюс под действием температуры испаряется и плавится припой, тем самым заливая контактные дорожки и ножки деталей. Затем отводится фен, и плата начинает остывать. При полном остывании можно считать пайку оконченной.
Подготовка к пайке
Сначала поговорим о том, как правильно паять паяльником провода. Для начала надо удалить изоляцию. Длина оголяемого участка может быть разной — если паять собираетесь проводку — силовые провода, оголяют 10-15 см. Если припаять надо малоточные проводники (те же наушники, например), длина оголяемого участка небольшая — 7-10 мм.
Зачищаем от изоляции
После снятия изоляции необходимо провода осмотреть. Если есть на них лак или оксидная пленка, ее надо удалить. У свежезачищенных проводов оксидной пленки обычно не бывает, а лак иногда присутствует (медь имеет не рыжий цвет, а коричневатый). Оксидную пленку и лак можно удалить несколькими способами:
- Механически. Использовать наждачную бумагу с мелким зерном. Ею обрабатывают оголенную часть провода. Так можно сделать с одножильными проводами довольно большого диаметра. Обрабатывать наждачной бумагой тонкие проводки неудобно. Многожильные так вообще можно оборвать.
- Химический способ. Оксиды хорошо растворяются спиртом, растворителями. Лаковое защитное покрытие снимается при помощи ацетилсалициловой кислоты (обычный аптечный аспирин). Провод кладут на таблетку, прогревают паяльником. Кислота разъедает лак.
В случае с лакированными (эмалированными) проводами можно обойтись без зачистки — нужно использовать специальный флюс, который так и называется «Флюс для пайки эмалированных проводов». Он сам разрушает защитное покрытие во время пайки. Только чтобы впоследствии он не начал разрушать проводники, его после окончания пайки его надо удалить (влажной тряпкой, губкой).
Как перед пайкой очистить проводники от лакового покрытия
Если припаять надо провод к какой-то металлической поверхности (например, провод заземления к контуру), процесс подготовки мало чем меняется. Площадку, к которой будет припаиваться провод, надо зачистить до чистого металла. Сначала механически удаляются все загрязнения (включая краску, ржавчину и т.д.), после чего при помощи спирта или растворителя поверхность обезжиривается. Далее можно паять.
Виды паяльников
В быту распространены сетевые паяльники, работающие от напряжения 220 В.
Профессионалы отдают предпочтение паяльным станциям. Основной их плюс – наличие термостата, благодаря которому стабильно обеспечивается заданная температура.
В случае с сетевыми паяльниками, температура определяется по канифоли или флюсу, когда паяльник готов к работе они начинают хорошо кипеть, но до горения доводить не стоит.
Для домашнего пользования можно приобрести два паяльника с малой (40-60 Вт) и средней мощностью (100 Вт). Маломощный паяльник предназначен для спаивания деталей в электронике.
