Паяльный фен

Особенности и предназначение

Для разогрева металлических отводов и специального паяльного вещества необходимо специальное оборудование, которым и является паяльный фен. Устройство способно очень быстро разогреваться до нужной температуры даже с учетом простой конструкции. Благодаря простому строению, с аппаратом может работать и начинающий электрик и профессионал. Для упрощения работы с мелкими деталями применяют также дополнительное оборудование совместно с фенами, но так как цена приборов немалая, то лучшим вариантом будет паяльная станция с феном своими руками. Это оборудование позволит справиться с большинством сложных задач без особых усилий.

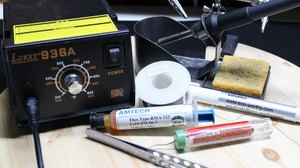

По конструкции аппарат устроен так же, как и строительный фен, но обладает меньшей мощностью и более компактными насадками. Чаще всего в комплекте паяльной станции имеется обычный паяльник и термофен. При этом приборы оснащаются регуляторами температурного режима.

Для профессиональной мастерской термофен проще купить, так как он быстро оправдает свою стоимость, и пользоваться таким оборудованием будет удобнее. А если микросхемы необходимо припаивать в домашних условиях и не каждый день, то для этого подойдет самодельная термовоздушная паяльная станция своими руками.

Отличие паяльных фенов

Очень часто радиолюбители задумываются о том, как сделать паяльный фен своими руками, но перед началом сборки необходимо знать принципы и отличия паяльной станции и самого паяльника. Схема устройства состоит из основной и дополнительной части. Основной частью является блок, к которому подключаются паяльники. В зависимости от способа подачи воздуха станции бывают двух видов:

  1. Турбинная — воздушный поток формируется благодаря встроенному кулеру в термофене.

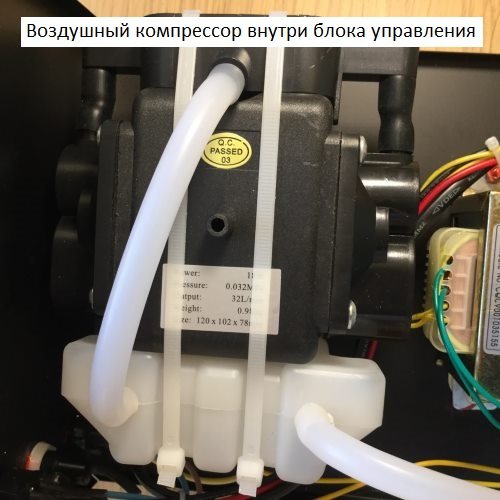

  2. Компрессорная — поток воздуха формируется посредством компрессора, установленного в главном корпусе станции.

При покупке паяльной станции такие особенности имеют большое значение, так как компрессорными создается сильный воздушный поток, и они могут использоваться для работы в труднодоступных местах даже с узкими насадками, а турбинные не способны продавить воздух с необходимой мощностью через узкое отверстие насадок.

https://youtube.com/watch?v=3zE-HDdz2Xs

Работа устройства заключается в нагревании керамического или спиралеподобного элемента, который установлен в термофене, и нагревании воздуха, проходящего через этот элемент. Паяльный термофен может нагревать воздух до температуры в пределах 100—180 градусов, а в современных моделях имеется возможность регулировки температурного порога.

По сравнению с инфракрасными аналогами, термовоздушные станции имеют такие недостатки:

  1. Поток воздуха сдувает мелкие детали.
  2. Неравномерный прогрев поверхности.
  3. Изменение насадок для разного типа работ.

Однако для любителей, такие недостатки несущественны по сравнении с преимуществом в цене.

Термовоздушный паяльник для станции можно изготовить в домашних условиях из обычного бытового фена. При этом по техническим характеристикам он не будет уступать заводскому аналогу. Основными характеристиками такого паяльника являются:

  • Диаметр наконечника;
  • Мощность;
  • Производительность турбины;
  • Максимальный температурный порог.

Такие параметры напрямую влияют на качество и производительность работы устройства, поэтому при сборке к ним необходимо относиться очень внимательно.

https://youtube.com/watch?v=KVvm4V3dIMg

Особенности конструкции термофена

С помощью паяльного устройства можно плавить пластиковые детали и метал, который имеет небольшую температуру плавления. Специальная спираль из нихрома разогревает воздух, после этого горячий воздух подается в нужную точку. При конструировании самодельного аппарата необходимо руководствоваться главным параметром — температура нагрева воздуха. В профессиональных устройствах параметр достигает 800 градусов, но если плавка серебра или алюминия не потребуется, то самодельный термофен можно изготовить с температурным порогом до 600℃.

При сборке устройства в домашних условиях также необходимо ориентироваться на экономию средств, а для этого нужно найти детали для сборки. В конструкцию оборудования входят:

  • Корпус;
  • Нагревательная часть;
  • Устройство, посредством которого будет подаваться воздух;
  • Держатель;
  • Кнопка включения.

Для улучшения прибора можно заранее предусматривать использование датчика и регулятора температуры, а также установку разных насадок.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками

Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея

Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания

Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат

Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.

Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.

Как правильно собрать самодельный?

Рассмотрим схему сборки надежного фена для домашних работ:

Сборка температурного узла. В качестве материала для нагревательного элемента рекомендуют использовать нихромовую спираль, сечением 0,5 мм. Для надежной фиксации ее наматывают на цилиндрическое основание

Важно, чтобы в процессе намотки витки не соприкасались друг с другом. Выводы спиралей следуют закрепить с помощью температурного клея.
Температурный узел помещают в полый цилиндр, изготовленный из термоизоляционного материала

Выходы спиралей соединяют с проводами питания. Токоведущие части проводят через пускатель и реостат, с целью регулировки входящего напряжения.
С одной стороны трубки устанавливают фен для создания потока воздуха.
С обратной стороны устанавливают сопло, величина сечения которого зависит поставленных задач.

Сделать подобный сварочный фен совсем не сложно. Для расширения его возможностей рекомендуем разработать механизм замены сопел.

Какой фен выбрать?

Прежде всего необходимо определиться для каких нужд приобретается паяльный фен. Новичкам или любителям не стоит отдавать предпочтение дорогим моделям. Лучше купить фен по средней цене и учиться на нем. Из бюджетных вариантов лучшим станет ELEMENT 858D или LUKEY 852D+FAN. Они отлично подойдут для домашних нужд и мелкого ремонта в домашних условиях.

Для профессиональной деятельности лучше выбрать паяльную станцию. Из представленных вариантов наиболее подходящий – МЕГЕОН 00207. Основное преимущество – расширенный функционал и безопасность. Такое приобретение станет отличным вложением в свое дело.

Специфика паяльных фенов

Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

  • Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
  • Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
  • Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
  • Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Особенности и применение устройств

Паяльный фен, или термофен – незаменимое устройство для пайки маленьких деталей в технике, радиоприборах. Он особенно эффективен там, где нет возможности использования обычного паяльника, например, при отсутствии свободного места, плотной компоновке деталей.

Использование термофена для пайки деталей

Важно! Термофен идеально подходит для ремонта мобильных телефонов, планшетов, компьютеров и других современных гаджетов. С его помощью можно нагреть старую матрицу, убрать клей и заменить вышедший из строя экран

Без паяльного фена будет сложно снять различные чипы с посадочных площадок и выполнить массу других работ

С его помощью можно нагреть старую матрицу, убрать клей и заменить вышедший из строя экран. Без паяльного фена будет сложно снять различные чипы с посадочных площадок и выполнить массу других работ.

Паяльные фены применяют таким образом:

  1. На место монтажа детали наносят припой или паяльную пасту.
  2. Ставят микросхему.
  3. Окружающие элементы закрывают экранами из алюминиевой фольги.
  4. Прогревают контакты прибором.
  5. Проверяют качество ремонта иглой.

Пайка микросхем феном

Для демонтажа деталей нужно просто нагреть контакты феном и аккуратно снять элементы пинцетом. Самодельный фен столь же прост в эксплуатации, как и покупной, но только при правильной сборке.

Турбинный и компрессорный тип


Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

  • вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
  • компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Особенности работы с микросхемами BGA

При пайке микросхем типа BGA выбирается тот же температурный диапазон от 345 до 350 градусов с обеспечением умеренного воздушного напора для предотвращения сдувания «соседей». В процессе работы паяльный фен должен удерживаться под углом 90 градусов по отношению к плате. Во избежание выхода из строя чипа не стоит его прогревать только по центру, лучше обходить монтажный элемент по периметру.

После истечения 1-3 минуты можно сделать попытку слегка приподнять чип над платой при помощи пинцета. Если чип не поддается, значит припой все еще твердый. Чтобы избежать повреждения токопроводящих дорожек платы, нужно регулятором на фене «накинуть сверху» градусов 5 температуры и продолжить греть.

Процедура реболлинга

Для проведения реболлинга чип помещают в трафарет, и закрепляют специализированной изолентой. С тыльной стороны пальцем или шпателем наносят паяльную пасту, затем настраивают фен на температурный режим около 300 градусов и начинают прогревать. После появления характерного блеска от расплавленной паяльной пасты дают припою полностью остыть.

Для освобождения трафарета от чипа убирают изоленту и прогревают трафарет примерно до 150 градусов, в конце процедуры деталь должна освободиться. Бывает, что сходу невозможно достать деталь из китайского трафарета, поэтому может возникнуть необходимость аккуратно ее зацепить.

Во время обратной пайки микросхемы оценивают риски, выкладывают чип необходимое количество раз для точного совпадения пяток и шаров. Потом выставляют на паяльном фене температуру от 330 до 350 градусов и греют до тех пор, пока расплавленный припой не даст возможность чипу самому встать на место.

Конструкция термофена

Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:

  1. Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
  2. Корпус. К нему предъявляются такие же требования как к рукоятке.
  3. Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
  4. Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
  5. Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.

Lukey 702 – бюджетный вариант

Паяльный фен, входящий в состав одноимённой станции, укомплектованной классическим паяльником и блоком управления. Предусмотрена плавная регулировка массовым потоком воздуха. Имеется функция выставки необходимой температуры.

Расположение компрессора турбинного типа в рукоятке позволило сэкономить место, уменьшить габаритные размера аппарата, улучшить внутреннюю термодинамику. Значительно снижен звук, производимый нагнетателем. «Спящий» режим включается автоматически, при расположении устройства на подставке.

Плюсы:

  • Широкий функционал, наличие типового паяльника.
  • Производительность, температурный диапазон.
  • Цена для таких технических возможностей.

Минусы:

Подвирает с температурой, необходимо калибровать. На первый взгляд, конструкция хлипковата.

Требования к оборудованию для пайки

Для микросхем допустимым является температурный диапазон от 190 до 240 градусов. Если во время припаивания температура окажется выше, то вы рискуете перегреть микросхему, из-за чего она станет неработоспособной. В результате вы не только напрасно потратите время, но и лишитесь дорогостоящей детали.

Еще одна характеристика, которой должно обладать оборудование для пайки, — стабильная площадь и струя нагрева.

По сравнению с миниатюрной паяльной станцией фен способен поддерживать необходимую температуру нагрева в струе воздуха, которая остается таковой даже при небольших изменениях расстояния между прибором и печатной платой. При работе феном площадь нагрева остаётся стабильной. Она определяется прямотекущей струей воздуха. Но по краям струи температура нагрева оказывается ниже минимально допустимой, из-за чего она не только не может навредить деталям схемы, но и расплавить припой.

Паяльный фен, который создает нестабильную струю горячего воздуха, имеющую форму конуса, которая начинает при приближении расширяться и сужаться при удалении, позволит вам быстро и качественно выполнить работу. Часто мастера, решившие изготовить фен для пайки микросхем своими руками, не учитывают стабильность нагрева и равномерность потока воздуха, из-за чего им становится неудобно работать.

Еще одно требование — безопасность и удобство пользования.

Говоря о безопасности, имеется в виду, что вы не станете производить кардинальные изменения в конструкции имеющего электроприбора, нарушая заводскую схему проектирования узлов соединений, тем более если они имеют рабочее напряжение 220 В. Чтобы перестраховаться, вы можете подключать изготовленный своими руками прибор для пайки не напрямую, а через трансформатор, который можно сделать из блока питания компьютера. Тем самым вы обезопасите себя от серьёзных неприятностей.

Что же касается удобства в использовании, то здесь имеется в виду, что прибор должен быть послушным в ваших руках и не требовать больших усилий для выполнения тех или иных манипуляций. Фен должен иметь такое исполнение, чтобы ваша вторая рука оставалась свободной. Тогда с её помощью вы сможете держать пинцет или осуществлять другие необходимые действия.

Требования к фену

К термофенам предъявляются следующие требования:

  1. Температурный режим. Для полноценного соединения элементов требуется порядка 190-250 градусов. Нижний показатель относится к свинцово содержащим припоям, верхний — к заводским бессвинцовым припоям.
  2. Стабильность воздушного потока. Неравномерное поступление воздуха способно серьезно усложнить работу с оборудованием.
  3. Нагревательный элемент. Наиболее дешевым считается нихромовая проволока, покрытая изолирующим слоем. К продвинутым относится керамическое покрытие, расположенное на стержне токопроводящей дорожки. К самому дорогостоящему относится индукционное оборудование, в котором тепло генерируется внутри ручки при помощи электромагнитных катушек.
  4. Цифровая индикация. Некоторые модели оснащаются дисплеем, указывающим текущую температуру.
  5. Форма жала. Может быть квадратной, плоской или конусной. Она влияет на площадь прогрева за один подход, без перестановки.
  6. Удобство и безопасность эксплуатации. Перегревание устройства недопустимо, это опасно для мастера. Тепловой фен должен оснащаться трансформаторным блоком питания.

Вам это будет интересно Классификация электрических схем

Хорошо укомплектованный прибор Комплектация прибора должна состоять из исключительно безопасных элементов

Особое внимание при выборе необходимо уделять надежности конструкции, а также ее абсолютной безопасности

Сборка термофена своими руками

Главное предназначение термофена – это спайка материалов. Такие материалы, как каучук, линолеум, ПВХ-пленка, спаиваются с помощью наполнения сварного шва сплавом присадочного жгута, этого можно достичь горячим воздушным потоком. Расплавление жгута происходит с помощью его нагрева до 350С. Такой способ является основным во время пайки линолеума при настиле на пол. Термофен значительно упрощает задачу изгибания пластиковых труб, листов и профилей. Прогрев при изгибе пластика обеспечивается в диапазоне температур 350-450С на пониженной скорости воздушного потока. Нагрев пластика обязан происходить постепенно и медленно. Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Спираль обматывают на трубчатое основание от галогенной лампы для прожектора или паяльника (к примеру, паяльник ЭПСН100). Витки спирали укладывают равномерно по все площади основания с небольшим зазором (контакт витков друг с другом недопустим). Сверху уложенной спирали закрепляется слой из асбеста или с натяжной наматывается слой стекловолокна. Данный слой лучше всего закрепить термоустойчивым клеевым составом. После на слой клея одевается термоизоляционная трубка (кварцевое стекло, керамика, фарфор и так далее). Концы спирали нужно вывести наружу. При этом торцы нагревательного элемента и участки вывода лучше всего обработать термоустойчивым клеем.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

Если есть желание применить фен в роли паяльника небольших деталей, к примеру, микросхем, то температуру воздушного потока необходимо повысить до 750-800С. Прогретый воздух обязан расплавить припой и в тоже время раскалить металл спаиваемой детали практически докрасна. Воздушный поток обязан иметь узконаправленную форму. Для этого термофена мощность нагревательной части нужно повысить до 2,3-2,6 кВт. В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Типы микросхем

Большое разнообразие корпусов микросхем привело к тому, что методика выпаивания стала различаться. Раньше наибольшее распространение имели микросхемы со штыревыми выводами для монтажа в отверстия печатной платы. В дальнейшем, с увеличением степени интеграции, широким распространением автоматизированных линий пайки, стали использоваться элементы для поверхностного монтажа с плоскими или шариковыми выводами.

Для ИМС (интегральных микросхем) с выводами для пайки в отверстия характерны корпуса типа DIP и SIP с двумя и одним рядом выводов, соответственно.

Поверхностный монтаж (SMD) допускает установку ИМС с выводами таких типов:

  • Плоские выводы, выведенные наружу корпуса, – SOIC, SOP, QFP (квадратный корпус);
  • Плоские ножки, загнутые вовнутрь, под корпус, – SOJ, PLCC, QFJ;
  • Шариковые выводы – BGA.

Каждая из разновидностей имеет по несколько подвидов. Общее число типов корпусов исчисляется десятками.

Weller WHA 900 Set – профессиональный класс

Аналоговый паяльный фен профессионального класса. Встроенные функции плавной регулировки потоком горячего воздуха и изменение температуры. Тепловой диапазон 50~550°C. Нагнетатель турбинного типа.

Выпускается широкий ассортимент специальных насадок, локализующих зону нагрева и повышающих эффективность прогрева. Аппарат изготовлен в антистатическом варианте, что предотвращает повреждение обрабатываемой электронной платы.

Плюсы:

  • Качество изготовления, точность выставки уровня потока и температуры.
  • Широкая номенклатура сменных насадок.
  • Мощность, производительность.

Минусы:

Возможно, цена. Но, это профессиональный аппарат.

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Создание оборудования из старого паяльника

Старый паяльник может послужить основой для нового фена. В частности, для конструкции понадобится металлическая трубка и размещённая на устройстве ручка. Естественно, что придётся удалить все внутренние элементы.

В качестве изолятора может послужить галогенная лампа большой мощности. А основной нагревательный элемент — нить нихрома толщиной около 0,3−0,8 мм. Теперь это все можно собрать в общую конструкцию:

  1. Из нити нихрома изготавливается спираль, которая обматывается вокруг кварцевой трубки.
  2. Чтобы снизить эффект от высокой температуры, можно применить обычную фольгу, обмотав ею трубку.
  3. Полученную гильзу нужно обмотать шнуром из асбеста. Это позволит снизить температуру внешней части корпуса.
  4. Теперь можно разместить элемент внутри корпуса паяльника и вывести наружу шнур питания.
  5. Для подачи воздуха подойдёт любой доступный компрессор. Например, от аквариума.

Изготовить паяльный фен можно и из старого кулера от блока питания компьютера. Конструктивно сам кулер будет размещаться непосредственно на трубке. Вариантов реализации существует масса. Главное — это сделать трубку с кулером наиболее герметичными, чтобы избежать теплопотерь при работе и обеспечить необходимое охлаждение.

Следует помнить, что нужно соблюдать осторожность при обращении с электричеством и нагретыми до высокой температуры элементами. Да и вообще с тенденциями современного рынка радиоэлектроники можно по довольно низкой цене приобрести простенький бытовой термофен

Китайские разработчики не перестают удивлять все более новыми и дешёвыми устройствами. Пусть он будет выполнен в факторе мини, не обладать рядом удобств и преимуществ, однако со своей задачей справиться вполне сможет.

Originally posted 2018-03-28 15:17:08.

Лучшие производители

В настоящий момент на рынке представлено огромное количество паяльных фенов от дешевых экземпляров сомнительного качества, до качественных, прошедших испытания и завоевавших доверие покупателей.

Среди множества моделей наибольшее признание пользователей получили следующие:

ELEMENT 858D

Неплохой паяльный фен по доступной цене. Есть весь необходимый функционал. Диапазон температур – от 100 до 480 градусов. Питание осуществляется от стандартной электросети. Мощность – 650 Вт. Имеется функция термостабилизации. После включения разогревается всего за 5 секунд. Цена – от 2500 рублей.

ДОСТОИНСТВА:

  • небольшие габариты
  • удобная подставка
  • быстрый нагрев
  • удобная регулировка температуры и потока воздуха
  • в комплекте насадки
  • удобно следить за набором температуры по дисплею

НЕДОСТАТКИ

у некоторых покупателей оплавилась ручка

ELEMENT 858D

YIHUA 8858-i

Компактный паяльный фен для пайки пластмассы и ремонта электроники. В комплект входят три сопла разного размера. Нагрев – от 100 до 480 градусов. Мощность – 650 Вт. Имеется возможность быстрой регулировки температуры и силы воздушного потока. Питание осуществляется от сети при помощи удобного шнура длиной 1,5 м. Цена в магазинах – от 3700 рублей.

ДОСТОИНСТВА:

  • нагрев до 350° за 10 сек.
  • отображение температуры на дисплее
  • достаточно мягкий кабель питания длиной 1, 4 м.
  • пластик не нагревается
  • в комплекте 3 сменных сопла

НЕДОСТАТКИ

не обнаружено

Паяльный фен ELEMENT 8858-I

W.E.P 8858-I

Портативный фен с удобным расположением всех элементов управления на ручке устройства. Фен оснащен электронным дисплеем и возможностью переключения отображения температуры с градусов Цельсия на систему Фаренгейта.  Рассчитан на работу от 0 до 40 градусов Цельсия. Мощность – 650 Вт. Цена – от 3300 рублей.

ДОСТОИНСТВА:

  • регулируемый поток воздуха
  • встроенный микроконтроллер для управления температурой нагрева
  • автоматическое охлаждение после использования
  • керамический нагревательный элемент с долгим сроком службы
  • калибровка температуры

НЕДОСТАТКИ

не обнаружено

W.E.P 8858-I

Youyue 8858

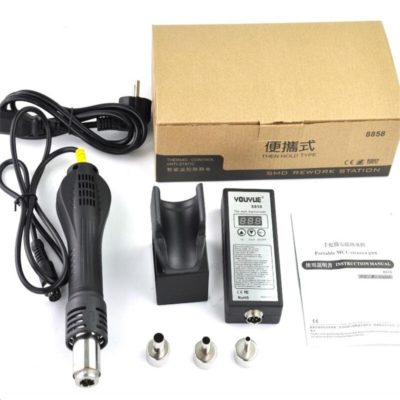

Компактный паяльный фен весом всего в 600 г. Рукоятка выполнена из качественного пластика, удобного в использовании. Мощность стандартная – 650 Вт. Диапазон температур – от 100 до 480 градусов Цельсия. В комплекте также имеется три разных насадки. Питание осуществляется от стандартной сети в 220 В. Цена в магазинах – от 3500 рублей.

ДОСТОИНСТВА:

  • хорошее соотношение цена/качество
  • быстро набирает температуру и стабильно ее держит
  • указанная прибором температура отличается от реальной не больше, чем на полтора градуса.
  • ручка не нагревается
  • в комплекте 3 насадки разного диаметра

НЕДОСТАТКИ

  • долго остывает
  • некоторые покупатели заметили, что плохо отмыт флюс на микросхемах

Паяльный фен ELEMENT 8858-I

Конструкция самодельного фена для пайки микросхем

Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.

Паяльный фен своими руками

При изготовлении применяются:

  • Материалы с хорошими термоизоляционными свойствами.
  • Хорошая изоляция мест нагрева.

В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.

Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.

Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.

Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инструментальная электроника развивается одновременно с электроникой общей, что выливается в непрерывное совершенствование применяемых во время ремонта инструментов.

Одним из таких инструментов стал паяльный фен. Многие современные бытовые приборы, такие как телевизоры, планшеты, ноутбуки, можно отремонтировать только с его помощью.

ELEMENT 858D – из недорогих

Ручной инструмент с почти мгновенным разогревом. Рабочей температуры прибор достигает за период менее одной секунды. Предусмотрена возможность изменения теплового диапазона. Работает с различными видами корпусов микросхем, предварительно подогревая контакты до необходимой температуры.

Легко оплавляет пластик, полимеры. Растапливает сплавы на основе легкоплавких металлов. Имеет постоянный нагретый тепловой поток воздуха с регулировкой массового расхода.

Плюсы:

  • Компактность, небольшой вес.
  • Удобная ручка из приятного материала, понятная и легкая регулировка.
  • Стоимость, комплектуется насадками.

Минусы:

Термозащита от перегрева пригодилась бы.

Рекомендации: 11 лучших паяльников

12 лучших аппаратов для сварки полипропиленовых труб

15 лучших сварочных аппаратов

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.

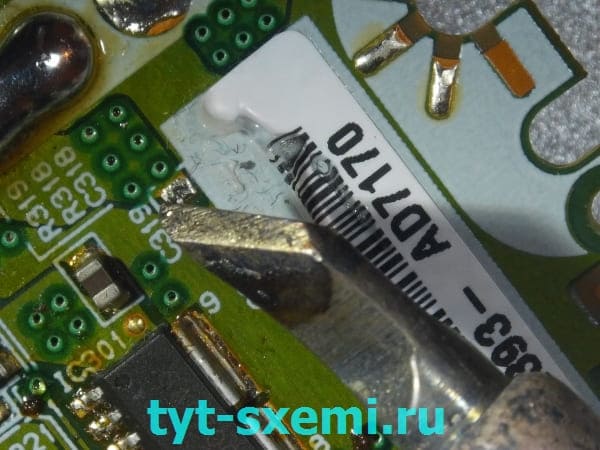

Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
