Установка анкерных болтов

Как проводится установка?

Чтобы установить крепеж для пустотелого кирпича, рекомендуется придерживаться следующих правил:

  • Диаметр подготовленного отверстия должен быть равен диаметру крепежной системы.
  • Прежде чем установить в стену гильзу, нужно освободить отверстие в кирпиче от пыли и мусора.
  • Затягивание внутреннего болта должно обеспечить полное расширение внутренней части анкера. Это гарантирует надежность крепежа.
  • Анкерную систему вставляют только в тело кирпича, а не в прослойку из цементного раствора.
  • Кирпичная стена должна быть прочной и без повреждений. Трещины ослабляют соединения.

Анкерные системы применяют в рамках внешних и внутренних работ. Для фиксации нужен предварительный расчет количества связок, прочности кладки на срез и уровня сопротивления, особенностей принципа крепления относительно вида кирпича и т. д. Порой возникает необходимость в использовании дополнительных приспособлений, например, уголка под анкерную систему.

1 Технические характеристики и классификация анкеров – все, что необходимо знать

Изготовление анкерных болтов осуществляется в соответствии с правилами ГОСТ 24379-2012 из высоколегированных и высокопрочных сталей различного вида. Таким образом, анкерный болт представляет собой металлический стержень различной длины (от 45 до 225 миллиметров) с крепежным концом и резьбой. Особенностью анкера любого типа является наличие втулки и конической гайки, на которых основывается принцип анкирования.

Помимо видов и размеров анкерных болтов их также принято различать по способу крепления, который, в свою очередь, определяется конструкцией и характером нагрузки. Стандартные виды анкеров принято классифицировать следующим образом:

  • по способу введения детали в основу (винтовые, бурильные, забивочные и др.);
  • по способам заделочных возможностей в месте крепления (с расширением, с распором, с трубкой);
  • по особенности конструкции самого анкера (цилиндрические, цельные, сборные, стержневые и др.)

Классификация анкеров

Кроме представленной классификации анкеры также принято делить на временные и постоянные, что также зависит от конструкционных особенностей детали.

Как правило, надежное соединение и удержание анкерного болта в том или ином строительном материале происходит путем трения и создания упора. В случае если были использованы химические анкерные болты (на основе застывающих смол), удержание происходит и путем внутреннего склеивания материала

Важной технической характеристикой анкеров является «вырывной показатель». Эта величина измеряется в килоньютонах (кН), и по основным техническим условиям и требованиям ГОСТ ее показатели не должны быть меньше 10,5 килоньютонов

Таким образом, анкерный вырыв происходит в том случае, если болт установлен слишком близко к краю основания или в случае вылета конической гайки.

При расчете и использовании различных видов анкерных болтов следует также принимать во внимание такие характеристики, как изгибающий и крутящий момент. В первом случае допускается величина момента от 5,2 до 25 Нм

Крутящий момент должен быть в пределах 10–40 Нм. Чем меньше допустимый момент изгиба и кручения, тем выше прочность болта и надежность его соединения с основным материалом. Если объект применения имеет какие-то особенные свойства или конструкцию, которая требует использования нестандартных видов анкеров, то допускается производство на заказ с корректировкой определенных технических условий по СНиП 2.09.03.

https://youtube.com/watch?v=kdW62uNlPdQ

Это интересно: Транспортеры шнековые — виды, характеристики, монтаж

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Область применения

Выбор анкерных свай и область применения во многом зависит от нагрузочных усилий, действующих на анкер и от категории грунтов, на которые будет передаваться вся нагрузка. Понятно, что для установки анкерных тяжей не подходят просадочные, сильносжимающиеся грунты, а также илистые, торфяные почвы. В зоне риска находится также глинистый грунт с повышенной пластичностью.

В строительстве анкерными сваями закрепляют стены подземных сооружений, земляные откосы и вертикальные стенки глубоких котлованов.

Применение грунтовых анкерных тяжей в условиях малых нагрузочных усилий:

  • В индивидуальном строительстве: укрепление ограждений и заборов, столбов и мачт уличного освещения, фиксация опорных элементов спортивных и детских игровых площадок, монтаж строительных инвентарных лесов.
  • В садово-парковом хозяйстве: для закрепления малых архитектурных форм, укрепления корневой системы и крон крупных деревьев, виноградников.

Использование земляных анкерных устройств в зоне действием средних усилий:

  • Закрепления опорных конструкций ЛЭП.
  • Укрепляющие инженерные элементы защиты насыпей и склонов.
  • Закрепление несущих стен из сборных железобетонных блоков.
  • Фиксация габионов.
  • Предотвращение провисания подземных трубопроводных коммуникаций.
  • Фиксирование плавучих буев, понтонов, причалов и доков.

Область применения грунтовых анкеров в условиях действия сильных опрокидывающих усилий и нагрузок:

  • Закрепление стен глубоких котлованов.
  • Укрепление опорных мачт высоковольтных линий.
  • Укрепление теле и радиовышек.

Установка грунтовой анкерной микросваи в прочное грунтовое основание снимает все риски развития разрушительных деформаций в закрепляемых конструкциях и их выдергиванию из почвы.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Это интересно: Муфты — определение, виды, назначение, классификация

Как закрепить дверь с помощью анкеров

Конструкция металлической двери подразумевает всего 2 способа крепления. Первый заключается в фиксации через специальные монтажные проушины, второй – насквозь, через корпус коробки.

Способы крепления короба металлической двериИсточник dveri-o.ru

Монтаж через проушины

Установка коробки металлической двери таким способом подразумевает её крепление через специальные проушины. Располагаются они с боковой внутренней части короба (заводской или самодельной рамы).

Следует учитывать, что в некоторых моделях, отверстия для монтажных анкеров приходится высверливать самостоятельно. В заводском исполнении они представлены в качестве приваренных металлических платин, размером 50х50 см (ориентировочно).

Крепление через специальные проушиныИсточник мастердверь.рф

Аналогичная ситуация может происходить и в случае монтажа самодельной металлической двери. Частой ошибкой «самодельщиков» является отсутствие монтажных кронштейнов, через которые осуществляется крепление. В этой ситуации их приходится приваривать самостоятельно. Для этого можно воспользоваться листовым металлом, толщиной не менее 1,5 мм.

Если они присутствуют, монтаж осуществляется с оглядкой на материал, из которого построены стены (в которые устанавливается коробка). Подробности выбора подходящих анкеров описаны чуть выше. Метизы при этом можно использовать любые, так как в дальнейшем монтажный кронштейн и их шляпки скроются за оштукатеренными откосами или дверным добором.

Крепление через короб

Эта методика предусматривает фиксацию через двойной профиль короба металлической двери. В большинстве случаев способ подразумевает фиксацию через внутреннюю (дальнюю от вас и ближнюю к основанию) стенку коробки. На наружной в этом случае производитель заблаговременно оставляет расширенное отверстие, через которое монтажник получает беспрепятственный доступ к внутренней стенке. В дальнейшем они закрываются специальными заклёпками.

Специальные монтажные отверстияИсточник мастердверь.рф

Второй вариант такого монтажа подразумевает крепление металлической двери анкерами, шляпки которых останутся снаружи, на поверхности короба. В этом случае оптимальным вариантом станет применение метизов со шляпкой-потаем. За счёт конусообразной прижимающей головки, он практически полностью прячется в коробке, не нарушая эстетку вставленной двери.

Анкер для установки металлической двериИсточник avatars.mds.yandex.net

Расчет параметров опирания

Величина нахлеста на стену зависит от назначения здания, ширины стены, толщины и веса перекрытия, сейсмической активности территории строительства, и от длины перекрываемого пролета. Конкретная величина опирания рассчитывается инженерами при проектировании. Как правило, для гарантии надежности, с учетом отклонений при установке, выбирается максимальная по СНиП величина 120 мм. Укладка плит перекрытия ПБ и ПК в кирпичном доме производится с опорой по двум коротким сторонам. Наименьшее опирание представлено в таблице:

Длина изделия, мМинимальный нахлест, мм
До 470
Более 490

Расходники и оборудование

Выполнение качественного крепежа требует следующих расходных материалов и инструментов:

  • цементный (бетонный) раствор, бетономешалка, емкости, лопаты, строительный миксер;

  • выбранные анкеры (болты, пластины, шурупы, винты) и армирование для конкретного типа перекрытия (вязальная проволока, стержни);
  • резиновая киянка и обычный молоток;
  • уголки, колышки, строительные шнуры, швеллеры;
  • дрель, шуруповерт, болгарка, шпателя, мастерки;
  • клеящий состав (при необходимости, если отверстие для анкеров будет заливаться клеем.);
  • материалы для дальнейшей отделки (стартовая и финишная шпаклевка, штукатурка, краска и т.д.);
  • простой карандаш, рулетка, маячки, лазерный дальномер.

В процессе работы необходимы также строительная одежда, обувь, ветошь.

Описание и особенности крепежных изделий

Анкеры (болты) – это разновидность крепежных метизов, обеспечивающих фиксацию благодаря трению наружной поверхности о материал и увеличению распорной втулки, которое происходит при вкручивании. Внешне он напоминает болт и имеет цилиндрическую форму с конусовидным расширением в конце крепления. Распорная его часть, попадая в бетон или вглубь другой поверхности, раскрывается, что обеспечивает максимальную фиксацию между элементами.

Конструкция и принцип работы

Анкерный болт имеет особую сборную конструкцию, из-за чего нагрузка на материал носит специфический характер. Из-за расширения в стене по мере вкручивания его невозможно вытащить, как обычный гвоздь либо шуруп. При этом нагрузка создаётся на небольшой площади, а не в одной точке. Чтобы усилить фиксацию, дополнительно устанавливаются металлические пластины, распространяющие нагрузку на большую часть поверхности.

Часто пользуетесь анкерными болтами?

Редко
76.19%

Часто
19.05%

Постоянно
4.76%

Проголосовало: 42

Сфера применения

Анкерные изделия давно и успешно применяются в строительстве и в других сферах деятельности человека:

  • Землеустройство. Анкеры из пластика применяют для укрепления береговых линий, упрочнения дорожных насыпей, трубных проводов.
  • Медицина. В стоматологии при протезировании зубов анкерные штифты встраиваются в десну и укрепляют зубной корень.

Подобные приспособления широко применяются в промышленности на различных предприятиях: судостроение, авиапромышленность, транспорт, производство товаров и пр.

Плюсы и минусы анкерных болтов

Выдерживают большие нагрузки
Качество фиксации
Износостойкость
Долговечность

Стоимость выше, чем у других крепежей
Сложность установки

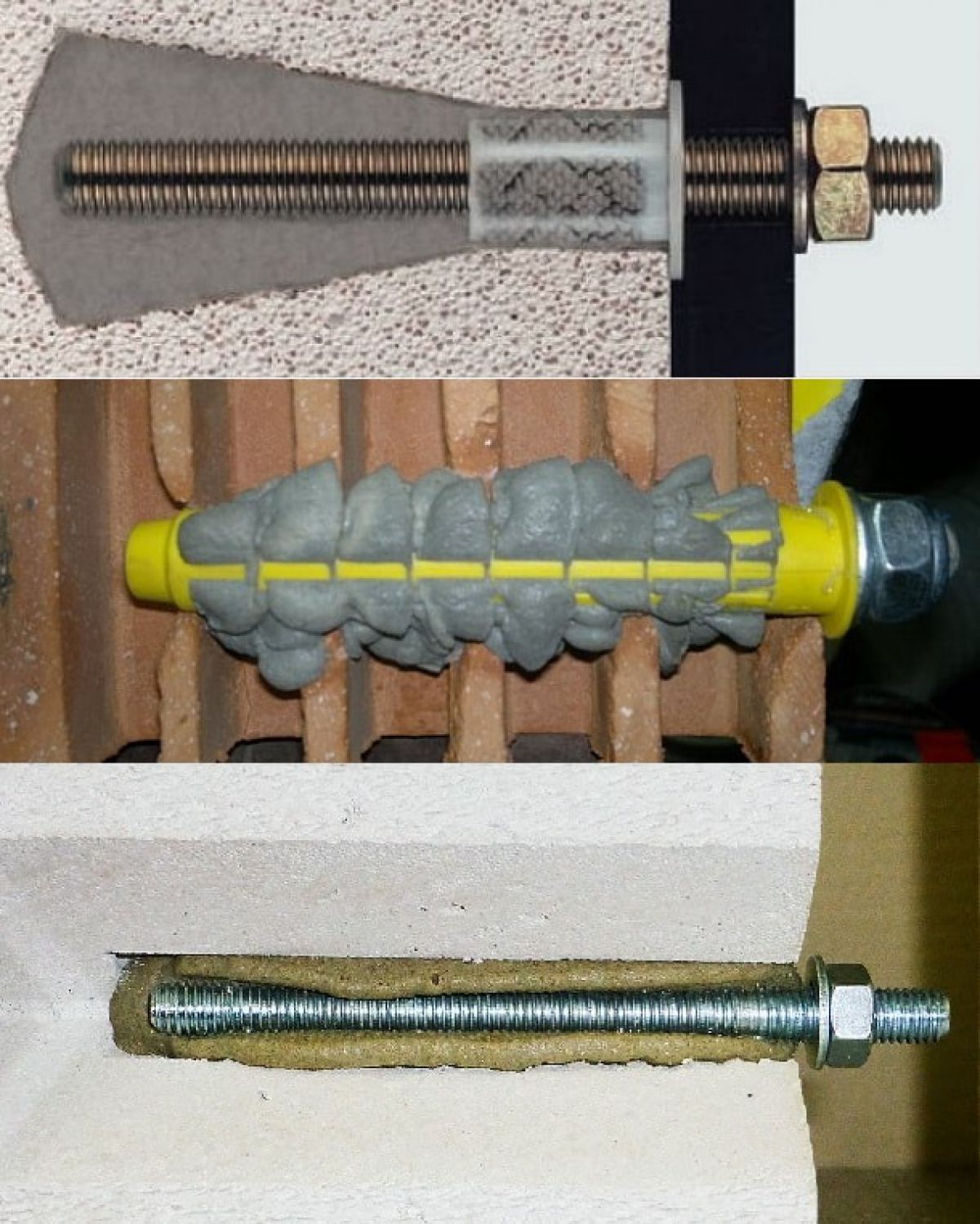

Химический анкер, крепление клеем


Крепления, основанные на заполнении внутренней части внедренного в стену стержня из металла, используются для обеспечения прочных соединений в камне, кирпиче, песчанике, ракушечнике, известняке, бетоне ячеистого типа. Такие соединения предусматривают использование химических анкеров, например популярного всесезонного типа момент крепеж cf900. Вставка из металла, представляющая собой стержень из арматуры, шпильку с резьбой или втулка, имеющая нарезку на внутренней поверхности, углубляется в подготовленное отверстие, диаметр которого превышает параметр анкера на 2 мм. После этого в гильзу вставляется капсула с клеем на основе полиэфирных, полиуретановых или акриловых смолистых веществ, отвердителя и наполнителя в виде песка. Затем выполняют разрушение стеклянного цилиндра и выполняют введение в него металлического стержня и ожидают схватывания связующего вещества.

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

  • При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
  • На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

  • балки;
  • плиты перекрытия, балконные консоли;
  • фермы, колонны;
  • лифты, лестничные марши и площадки;
  • стеновые или отделочные панели;
  • коммуникации, инженерное оборудование;
  • оконные или дверные коробки;
  • навесы, козырьки;
  • пристройки;
  • потолочные светильники, вытяжки;
  • подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды крепежных систем

Каждый из видов такого крепежа применяется в определенной ситуации.

Чтобы крепить различные предметы на стены из кирпича и газобетона, применяют несколько типов анкеров. Различие между крепежами составляет их размер и технические параметры. Каждый вид анкера соответствует определенным задачам

Выбирая анкерную систему, важно учитывать специфику связки и кирпича, из которого сложена стена. Так, например, глиняный кирпич прочнее силикатного, а преимущества поризованного стройматериала включают в себя все качества кранного кирпича и газоблока

Облицовкой может служить кладка из клинкерного камня, и к нему нужно подобрать определенный тип анкеров.

Забивной тип

Анкерные системы этого вида считаются наиболее распространенными и простыми в установке. Их применяют, чтобы зафиксировать профильную трубу или любую конструкцию на стены из полнотелого и щелевого кирпича. Особенность забивного анкера в том, что после его установки в стену задействуется распорная часть, обеспечивающая сцепление. Только после этого в гильзу вставляют дополнительный крепеж с резьбой с помощью гайки, которая в конце работы снимается. Вместо нее может использоваться уголок, крюк или кольцо.

Клиновой вид

Такой крепеж подойдет и для фиксации швеллера из металла.

Такой анкер для кирпичной кладки обладает специальным элементом, расклинивающимся в ходе монтажа. Благодаря расширению внутри стены этот крепеж удерживает тяжелые предметы. С его помощью удается закрепить на стене даже металлический швеллер. Зачастую подобные анкерные системы имеют винты с утапливаемыми головками. Лучше использовать клиновые анкера, если нужно осуществить монтаж сквозь фиксируемый объект.

Крепеж типа MSA

Анкера изготавливаются из латуни и обладают специальной насечкой, улучшающей уровень сцепления со строительным материалом. Внутренняя гильза имеет коническую форму с сужением к основанию. Такое строение позволяет расширяться анкеру и закрепляться устройству в стене по ходу вкручивания болта. Подобные крепежи применяют для навешивания не тяжелого оборудования.

Химический крепеж

Подходит этот анкер для пустотелого кирпича и полнотелого, но в работе с щелевым стройматериалом химические анкера незаменимы. После того как будет проведен необходимый расчет, в подготовленное отверстие устанавливают ампулу полиэфирной смолы. Затем проводится пробуривание с помощью шпильки, что обеспечивает физико-химический способ крепежа. Чтобы используемый состав затвердел, требуется время. Для щелевого кирпича не меньше 20-ти минут.

Двухраспорная система

Такой крепеж обычно применяется для кирпича пустотелого типа.

Анкер или дюбель для пустотелого кирпича имеет распорную втулку сразу в 2-х местах. Это гарантирует надежную фиксацию. Этот вид крепежа подходит и для полнотелых строительных материалов, но наиболее популярно его применение для щелевых кирпичей. При наличии 2-х распорок велика вероятность, что хотя бы одна из них попадет на твердую часть. Хорошо себя показывает в расчете на вырыв.

Это интересно: Обсадные трубы для скважин – характеристики, особенности применения

Разновидности

Как бы просто ни был устроен монолитный фундамент, на деле оказывается, что здесь действуют множество факторов, заметно влияющих на надежность крепления. Соответственно, и фундаментные болты имеют множество разновидностей.

По конструктивным особенностям

По конструктивным особенностям фундаментный анкерный болт разделяют на следующие виды.

  • Изогнутый – состоит из шпильки, шайбы и двух гаек. Один конец штыря имеет изогнутую форму – крюк. Согласно ГОСТ максимальная длина изделия достигает 180 см. Применяется анкер для крепления металлических и железобетонных конструкций. Шайба может быть разных размеров для оборудования с разными монтажными отверстиями. Применяют крепеж, если высота фундамента не зависит от глубины заделки анкера.
  • С анкерной плитой – на нижнем резьбовом конце штыря имеется анкерная плита, закрепляемая при помощи резьбовых гаек. Плита и обуславливает надежность крепления в бетоне. Строение может иметь разное, что определяется строением фундамента. Максимальная длина изделия – 5 м. Используется анкер для крепления металлических и железобетонных конструкций. Этот вариант устанавливается для бетонирования. Имеет меньшую глубину заделки, а поэтому применяется тогда, когда высота основания зависит от глубины заделки.
  • Составной с анкерной плитой – в дополнении к резьбовой шпильке и анкерной плите появляется муфта, что позволяет соединить две части анкерного болта. Таким образом выполняют стяжку двух конструкционных элементов, монтируемых методом поворота или надвижки. Общая схема монтажа такова: в фундамент бетонируют часть шпильки с муфтой, затем устанавливают механизм и вкручивают верхнюю часть в муфту. Длина вкручивания составляет не менее 1,6 от диаметра резьбы.
  • Съемный – монтируется в заливной фундамент. Анкерная плита может иметь разные исполнения: сварная, литая, плоская анкерная плита. Этот вариант разработан для фиксации в бетонный, кирпичный или каменный фундамент. Чаще всего их используют для крепления прокатного оборудования, поскольку оно подвергается высокой динамической нагрузке. Также съемный крепеж требуется в тех случаях, где, как показывает практика, болты придется заменять со временем. Съемный болт монтируется несколько иначе: в фундамент бетонируют только анкерную часть, а шпильку устанавливают после обустройства фундамента.
  • Прямой – самая простая модификация, состоящая из металлического штыря и гайки. Длина может достигать 140 см. Этот вариант рассчитан на установку в готовый твердый фундамент, когда деформационные нагрузки исключаются. Прямой анкер крепят на клеевой или цементный раствор и удержание он обеспечивает за счет сил склеивания. Обычное их применение – строительные работы.
  • Распорный с коническим концом – устанавливается в готовый фундамент, предварительно для него высверливается отверстие. Фиксируется крепеж при помощи разжимных цанг или цементным раствором. Крепеж также используют в строительных работах, но при сооружении конструкций, подвергаемых вибрационной нагрузке.

Фундаментный анкер-болт (разновидности)

Разжимный анкер четырехсегментный

По принципу действия этот тип ближе анкеру с гайкой или шестигранной головкой. Хотя у него нет клина или конусообразной гайки на хвостовике шпильки или болта, а расширение происходит за счет ввинчивания в полой гильзе самого болта, который перемещает внутренний четырехгранный элемент.

Анкер болт четырёхсегментный

Анкер состоит из цилиндра с четырьмя прорезями, которые заканчиваются узким кольцом. Ламели удерживаются при помощи плоской пружины, после которой прорези имеют форму клина. Перемещаясь, четырехгранный резьбовой элемент распирает эти клинья.

Схема установки анкерной шпильки

Болт в комплект не входит, а побирается в зависимости от размеров навешиваемой конструкции.

Кроме болта в разжимной анкер можно вкручивать болт с крюком или кольцом. Эти модификации поставляются с ними в комплекте.

За счет широкого раскрытия ламелей-клиньев разжимные анкера можно монтировать и в слабые основания — пустотелые (щелевые) кирпичи, газо- или пенобетонные блоки.
