Трассоискатель кабельных линий и подземных коммуникаций

Основные производители трассоискателей и характерные особенности их продукции

Наиболее компактными и современными считаются трассоискатели от фирмы Tempo (США). Локаторы типа AML обеспечивают своевременный и точный захват оси кабеля, что ускоряет процесс трассировки. Питание трассоискателей – батарейное (создаётся возможность непрерывной работы до 4 часов), а вес прибора не превышает 1 кг. Однако трассоискатели Tempo требуют специально обученного персонала, который верно бы интерпретировал показания приборов. Цена таких трассоискателей, в зависимости от их характеристик и возможностей, находится в пределах 65…140 тыс. руб.

Отечественные трассоискатели 3M Dynatel — полустационарного типа, с индукционными захватами – отличаются наличием фиксированного набора частот (от 4 до 6). Более дешёвые модели не обладают возможностью устанавливать ток утечки, а допускают лишь точное определение места повреждения или прохождения кабеля. Цена комплектов составляет 80…120 тыс. руб.

Бюджетными вариантами трассоискателей, производимых в России, считаются приборы модельной линейки «Поиск». Данные трассоискатели комплектуются специальными антеннами. Они позволяют определять глубину залегания кабеля, и устанавливать дефектный кабель при многожильном варианте прокладки. Цена от 25 до 65 тыс. рублей.

Кроме указанных производителей, для определения неисправности подземных кабелей используется техника от компаний Radiodetection, MetroTech (США), а также отечественные трассоискатели «Сталкер».

Принцип действия кабельных трассоискателей

Кроме мониторинга состояния кабельной трассы, рассматриваемые приборы могут также установить точное месторасположение кабеля (причём не только в земле, но и в стенах сооружений), устанавливать глубину его залегания, обнаруживать различные подземные объекты. Их применение особенно эффективно при прокладке новых кабельных сетей, поскольку позволяет оптимизировать объём и трудоёмкость требующихся земляных работ.

Трассоискатель кабельных линий реализует известное явление электромагнитной индукции, при котором любой металлический проводник с током образует вокруг себя электромагнитное поле. В случае силового кабеля – это ток рабочего напряжения линии, для стального трубопровода – вихревой ток наводки. Именно такие токи и улавливаются прибором.

Рассматриваемые приборы могут функционировать по активной и пассивной схеме. Первая более эффективна, а потому преимущественно применяется в тех случаях, когда на исследуемом участке плотно расположено несколько подземных коммуникаций.

Сложность поиска заключается в том, что насыщенность грунта такими проводниками весьма высокая, поэтому в итоговый сигнал, регистрируемый трассоискателем, могут «вплетаться» и источники от других, исправных или не подлежащих в данный момент контролю, линий. Поэтому отличительной особенностью и достоинством современных трассоискателей активного типа является возможность сравнительно простой и — в то же время – точной отстройки показаний, имеющих отношение к строго определённой кабельной линии. Такая возможность определяется наличием в схеме трассоискателя двух самостоятельных узлов – генератора и приёмника сигналов.

Генератор обеспечивает подачу на проводник электрического сигнала определённой частоты. Она не только не может совпадать с обычно используемой для сетей переменного тока частотой 50 Гц, но и должна быть как можно более отличной от этого значения. Таким образом минимизируется вероятность случайных помех или наводок (особенно это касается подземных трубопроводов, ток наводки которых, вообще говоря, неизвестен).

Трассоискатель кабельных линий, работающий по активному типу, в свою очередь может использовать различные способы передачи сигнала:

  • Метод прямого подключения характеризуется наличием непосредственного контакта проводника с кабелем. В этом случае сигнал передаётся точно, без искажения;
  • Метод индуктивного наведения, когда передача сигнала производится при помощи специальной антенны, причём она должна быть размещена непосредственно над кабелем;
  • Метод сопряжения, при использовании которого кабель во время прокладки в определённом месте охватывается регулируемой по диаметру клипсой. Она и создаёт требуемое электромагнитное поле.

Если насыщенность участка подземными сетями невелика, то можно обойтись и трассоискателем, который изготовлен по пассивной схеме. В этом случае для поиска действующего силового кабеля используется та величина электромагнитного поля, которое он создаёт. Однако, кроме простоты схемы, такие приборы отличаются существенным недостатком: они не способны противодействовать помехам от соседних проводников, а потому результирующая точность трассировки заметно ухудшается. Пассивные трассоискатели, в частности, не используются вблизи ЛЭП или электрифицированных участков железных дорог.

Методы поиска кабелей и повреждений

  • Индукционный метод – применяется для поиска мест пробоя изоляции металлических жил между собой либо при обрыве кабеля с одновременным замыканием всех жил между собой. Максимальная точность при поиске кабелей напряжением до 40 кВ. При перемещении приёмника над осью кабеля будут наблюдаться периодические усиления и ослабления электродвижущей силы. Связано это с тем, что при горизонтальном расположении жил кабеля с подключённым генератором будут максимальные показатели электромагнитного поля, а при вертикальном – минимальные. Если трассоискатель кабельной линии основан лишь на данном методе, то он будет обладать весьма небольшой ценой и посредственной точностью, хотя точность зависит от множества дополнительных факторов.
  • Контактный метод – является наиболее точным методом для поиска повреждений кабеля, для поиска местоположения кабеля эффективность этого метода существенно ниже. Суть метода заключается в измерении уровня сигнала генератора вдоль повреждённой линии коммуникации. При измерении стоит учитывать расстояний между точками замера – большим промежуткам соответствуют меньшие показатели индикатора.
  • Импульсный метод – аналог индуктивного метода, только с учётом изменяемых импульсов от генератора для установления дополнительных помех, создаваемых активными кабелями и каналами, проблемами в грунте и бетоне. Из-за сложности технологии анализа цена таких трассоискателей наиболее высокая, к тому же такие приборы имеют сразу набор для других методов определения кабельной линии.
  • Акустический метод – это метод основанный на колебаниях звука определённой частоты в месте разрыва за счёт мощных электрических разрядов и фиксации их на поверхности. Эффективен при однофазных и междуфазных замыканиях с различными переходными сопротивлениями, а также при обрыве одной или двух жил. Минусом метода является отсутствие возможности работы при сложных для определения и фиксации звука грунтах, при масштабном затоплении кабель-канала. В связи, с невостребованностью цена за трассоискатели на данном методе самая низкая. Это обусловлено невысокой точностью метода, а также с невозможность применить его в сложных городских условиях при большом количестве различных помех.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.


Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются. Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.


Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Трассоискатель кабельных линий своими руками

Трассоискатель можно изготовить и в домашних условиях. Простейший прибор включает в себя тональный RC-генератор сигнала, собираемый на транзисторах, фазоинвертор, управляющее реле, выходной трансформатор и блок питания, который должен обеспечивать стабильность подаваемого на прибор напряжения. Магнитная антенна с усилителем сигнала подключается на выходные телефоны.

Такой трассоискатель нуждается в предварительной наладке, для чего применяется обычный осциллограф. При заданной частоте (обычно не менее 1000 Гц) отстройка выполняется по уровню свечения лампочки.

При настройке приёмника вначале настраивают RC-контур на нужную частоту, для чего применяют обычный звуковой генератор.

Бетон своими руками. Пропорции и советы экспертов

Резиновая киянка. Молоток с мягким характером

Трассоискатель своими руками

При проведении любых строительно-монтажных работ необходимо иметь точное знание места расположения под землей трасс трубопровода, линий кабелей. Чтобы не прибегать к разрытию грунта для их поиска, что стоит дорого и можно повредить коммуникации, лучше использовать трассоискатель. Его можно купить в магазине, а можно собрать трассоискатель самостоятельно.

Схема генератора

Этот прибор собирается из двух основных блоков: генератора и приемника. Устройство позволяет точно определить осевую линию прохождения коммуникаций с большой точностью до 10 см, проложенных на метровой глубине, и определяет примерное место повреждения, его дальность действия 3-4 км. Ниже на рисунке показана схема трассоискателя. Питание прибора поддерживается аккумулятором напряжением в 24 В, емкость КБС-0,5 батареи способна обеспечить 100 часов бесперебойной работы прибора. В основном вся схема трассоискателя своими руками не сложная, задающий генератор с модулятором собирается на транзисторе Т1, П14. Когда выключатель Вк1 разомкнут транзистор Т1 с контуром L1C3 в цепи коллектора и с элементами R1C2 в цепи базы создают разновидность LC генератора, имеющего рабочую частоту 1 кГц. Даже частичное включение контура в коллекторную цепь позволит подключить большие нагрузки к коллектору Т1 транзистора.

Включая конденсатор С1 при помощи Вк1, постоянная времени основной цепи резко растет и генератор становится сверх генератором действующим в диапазоне УКВ, только так частота модуляции может достичь 2-3 Гц. Каскад на Т2, П14 транзисторе служит буфером между генератором и двухтактным выходным каскадом, он собирается на транзисторах Т3, Т4 – П201. R2 сопротивление образует нужный режим Т2 транзистору по току, а R3 понижает напряжение питания, которое подается на первые 2 маломощных транзистора в цепях предохраняющих от перегрузки по предельно допустимому параметру. R4, R5 создают начальный режим для транзисторов выходного каскада, чтобы они работали не искажая отдаваемую мощность. Обмотка секционная выходного трансформатора предназначена согласовать выход генератора с нагрузками 1-2 ома, 50 и 200 ом. Мощность генератора на выходе 5-8 Вт.

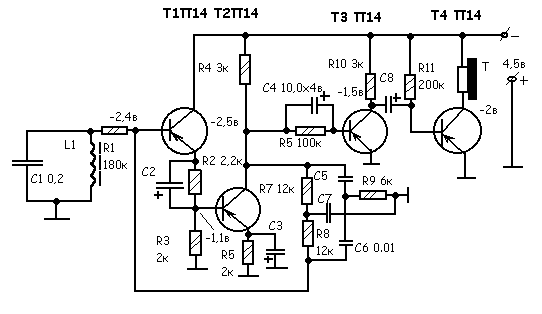

Схема приемника

Чтобы собрать трассоискатель своими руками необходимо знать и то, из чего состоит его вторая часть – приемник с магнитной антенной, он показан на рисунке ниже.

Контур антенны L1C1 должен настраиваться на частоту генератора, напряжение его звуковой частоты проходит через сопротивление R1 на вход усилителя, он состоит из 4 транзисторов П14. Первых 2 транзистора создают совместно с Т‑образным мостом избирательный усилитель, а применение проводимости моста позволяет не использовать переходные емкости, в результате получается стабильная схема. R1 обеспечивает нормальное условие работы усилителя, а два каскада на транзисторе Т3 и Т4 создают нужное усиление, применяются также высокоомные телефоны наподобие ТОН-2.

Подключение генератора по схеме «жила — земля»

При этом способе подключения конец неповрежденной жилы кабеля присоединяют к одной из выходных клемм генератора. Вторую клемму генератора соединяют с заземлителем, которым может служить: специальный заземляющий наконечник (металлический стержень длиной 0,5 м. с подключенным к нему проводом), вбитый в землю на расстоянии 8-15 м. от кабеля, водопроводная сеть или металлическая опора линии электропередачи. Второй конец неповрежденной жилы также заземляют. На рисунке приведена схема подключения «неповрежденная жила — земля»

Непосредственное подключение генератора по схеме «неповрежденная жила — земля»

Выходной ток генератора протекает в основном через присоеди­ненную неповрежденную жилу кабельной линии и замыкается через землю. Вокруг кабеля возникает поле, интенсивность кото­рого слабо зависит от удаления от начала кабеля. Это поле можно прослушивать на протяжении всей линии и тем самым определять ее местонахождение. Однако некоторая часть обратного тока мо­жет протекать не через землю, а через броню или экран кабеля. Это приводит к некоторому общему ослаблению интенсивности поля. Причина ослабления поля в том, что направления токов в жиле и оболочке кабельной линии противоположны и поля от них частично компенсируются. Кроме того, происходит постепенное ослабление интенсивности поля вдоль кабельной линии. Это обусловлено емкостным током, величина которого уменьшается при удалении от начала кабеля. На рисунке показана интенсивность магнитного поля над кабелем при подключении генератора по схе­ме «неповрежденная жила — земля».

Интенсивность магнитного поля над кабелем при подключении генератора по схеме «неповрежденная жила-земля»

Генератор кабелеискателя ч.1 Схемотехника

Сегодня я хочу поделиться опытом как сделать генератор кабелеискателя в домашних условиях. Я не буду вдаваться в подробности для чего он нужен и где применяется, кому надо- те поймут и, возможно, попытаются сделать данный прибор избегая моих ошибок и может быть прислушаются к моим рекомендациям. Тема, сразу предупрежу, будет длинная и будет описывать практически все шаги и этапы изготовления. Кто нетерпеливый- качаем архив с последней страницы и делаем генератор. Ну что же, начинаем!

Какие детали нужны для изготовления генератора кабелеискателя? Мне потребовалось для этого 2 компьютерных БП (один неисправный, на запчасти и корпус, и один хороший, собственно для питания генератора), негодная материнская плата от компьютера (с неё вам нужно сдуть феном пару мосфетов, их обязательно проверьте так или этим прибором + почитайте даташиты). Вот в принципе и все что нужно, ну естественно еще нужно время и терпение.

Генератор было решено собрать вот по этой распространенной схеме.

Генератор кабелеискателя. Первая схема.

Вопрос 6. Как локализовать место повреждения?

Из всех возможных методов локализации повреждений, контактный метод является самым эффективным. Любая подземная коммуникация, будь то силовой, связной, оптический кабели либо трубопровод, снабжена защитным покровом, препятствующим проникновению влаги и, как следствие, коррозии сердечников. В повреждения оболочки, влага проникает внутрь, таким образом, часть тока от генератора «течёт на землю». Замеряя в нескольких точках над кабелем контактную разность потенциалов, находится максимальное значение, которое и соответствует месту повреждения оболочки. Такие приборы называются дефектоискателями либо течеискателями.

Решение 1. А-рама прибора ТДИ-05М-3 представляет собой фиксированную базу для проведения измерений контактным методом. Показания прибора фиксируются стрелочным индикатором. В приборе реализован аттенюатор, позволяющий переключать диапазоны измерений.

Решение 2. Цифровой трассодефектоискатель ТДИ-МА снабжен функциями автоматической перестройки диапазонов измерений. В приборе реализована также функция памяти, позволяющая сравнивать показания утечки между собой. Кроме того, базу для измерений кабельщик выбирает сам, что является неотъемлемым преимуществом при работе в стеснённых условиях.

Программа для проверки доступа к сети Интернет Network Traffic Monitor

В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар. Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.

Другое дело, если связь с Интернетом есть, но она не стабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.

Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.

Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко. Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.

Активные способы

Возможны три способа подключения генератора:

  1. Прямое подключение – это подключение генератора напрямую к силовому кабелю через проводник. Это самый простой способ, он доступен даже для устаревших и самодельных трассоискателей.
  2. Подключение с помощью пассивного устройства сопряжения – устройство сопряжения создаёт наводку только на нужный кабель, требуется доступ к силовому кабелю, для установки.
  3. Подключение с помощью индуктивной антенны – генератор передаёт сигнал на кабель с помощью специальной антенный, промой контакт с кабелем не требуется, антенна создаёт «наводку» на все кабели в зоне её действия. Метод особо популярен у инженеров-геодезистов, для безопасной разведки грунтового пласта земли, сталкеров, охотников за цветными металлами на заброшенной людьми местности. Судя по отзывам бывалых сталкеров, цена трассоискателя легко окупается за счёт высокой цены на цветные металлы. Схема работы с прибором проста и требует минимальных навыков, вырабатываемых экспериментально в зависимости от типа устройства и методов поиска коммуникации.

Обзор производителей

Рынок трассоискателей представлен большим количеством производителей из разных стран мира. Производством данных товаров занимаются европейские, американские и азиатские производители. Специалисты рекомендуют отдавать предпочтение тем производителям, которые на протяжении многих лет занимаются выпуском качественных изделий, а их продукция имеет все разрешительные документы и сертификаты качества

Опытные инженеры рекомендуют обратить внимание на следующие торговые бренды

Radiodetection – английская торговая марка, которая занимается выпуском качественного и долговечного оборудования. Достоинства выпускаемых изделий – длительный период эксплуатации, неприхотливость в обслуживании, простота эксплуатации, возможность использовать в различных климатических условиях, устойчивость к механическим повреждениям, наличие герметичного корпуса, возможность обслуживание в специализированных сервисных центрах Недостатки – отсутствие новых моделей.

Особое внимание необходимо уделить изделиям марки «Успех», выпуском которых занимаются российские производители. С помощью данных изделий специалисты могут найти неисправные кабели, определить положение подземных коммуникаций и глубину их залегания, выяснить градус отклонения систем от оси, а также измерить силу тока и выяснить тип коммуникаций. Достоинства:

Достоинства:

  • простота эксплуатации;
  • небольшой вес и габариты;
  • возможность работы от аккумулятора;
  • возможность проведения работ в темное время суток;
  • наличие встроенной микропроцессорной системы управления;
  • возможность использовать в различных климатических условиях;
  • наличие различных режимов индикации;
  • возможность работы в пресной воде.

Виды повреждений кабельных линий и выбор метода их устранения

  • Обрыв одной или нескольких жил – импульсный метод будет наиболее подходящим для такого типа повреждений, потому сюда подойдёт практически любой трассоискатель. Направление силовых линий нужно определять по минимуму показаний, а не по максимуму, определяя перпендикулярное к линии коммутаций направление, тем самым значительно повысив точность поиска.
  • Межфазное короткое замыкание двух жил – контактный и акустический метод следуют выбирать в зависимости от типа коммуникации и предполагаемом типа разрыва. Частота устанавливается в зависимости от типа грунта, в котором находится кабель либо труба. При контактном методе направление линии определяется по схеме подключения и расстояниям от замеряемых точек. При акустическом методе по наиболее сильным звуковым воздействиям, перпендикулярным силовой линии.
  • Попадание воды в кабель или в кабельную муфту – в зависимости от количества воды и времени воздействия её на кабель. Если присутствуют большие пустоты, в местах сгибов и низких участков при отсутствии замыкания справится трассоискатель в пассивном режиме, для поиска затоплений с наличием замыкания нужен трассоискатель с рефлектометром либо запись измерений и ручной подсчёт с учётом сопротивлений на каждом из измеряемых участков.
  • Повреждение оболочки кабеля – акустический метод будет тут бесполезен, индукционный и контактный следует выбирать в зависимости от доступа к силовому кабелю, если доступ есть – контактный, доступа нет – индукционный с антенной.

Вы можете спокойно купить трассоискатель в Москве, а также в любом крупном городе, естественно, что в Москве выбрать будет проще, да и цена пониже, нежели в провинциальном поселении. Так как стоимость данных приборов весьма высока (может доходить до миллиона рублей за импульсный трассоискатель), сталкеры часто берут приборы в аренду либо покупают у радиолюбителей самодельные приборы, собранные по схемам из интернета. Новые приборы покупают строительные компании и предприятия, для которых необходима высокая точность определения местоположения кабеля достигаемая импульсными трассоискателями кабельных линий.

Акустический метод отлично справляется с поиском разрыва внутри бетонных стен. Была б ещё точность повыше и можно было бы купить такой трассоискатель.

Строитель Алексей

Контактный метод удобен в работе геологов, для поиска старых кабельных линий. Купить бы ещё парочку запасных.

Геолог-нефтяник Павел

Индукционный метод один из самых надёжных и точных методов определения кабельной линии. Это первое, что нужно купить новенькому сталкеру. Василий

Назначение и принцип работы

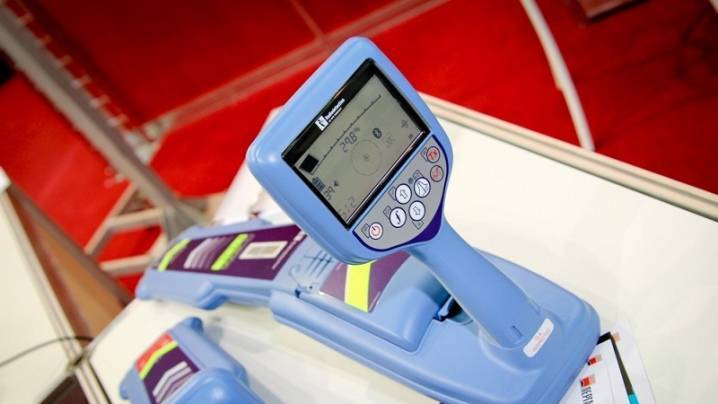

Трассоискатель (кабелеискатель) – специальный прибор, который позволяет не только найти подземные коммуникации, но и дает возможность определить их направление, выявить места дефектов и повреждение изоляционного слоя, а также позволит найти утечки и несанкционированные врезки. Данное устройство используют геодезисты перед началом любых строительных и ремонтных работ, для того чтобы экскаватор не повредил во время раскопок силовые кабели и трубопроводы.

Область применения данных приборов:

  • отсутствие документов и схем расположения коммуникационных устройств и кабельных линий;
  • значительные отклонения фактического месторасположения коммуникационных устройств от проектного;
  • масштабное изменение рельефа территории;
  • нарушение целостности коммуникаций вследствие техногенных и природных катаклизмов;
  • наличие несанкционированных врезок в систему.

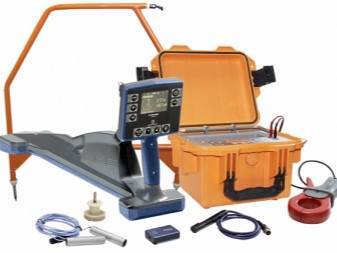

Данное устройство состоит из следующих элементов:

  • приемник (локатор) – принимает волны предусмотренной частоты;
  • передатчик сигнала (генератор) – подает электромагнитные импульсы на обесточенные кабеля и коммуникации с металлической основой;
  • соединяющий кабель.

В комплекте к прибору идут индукционные клещи, которые предназначены для исследования линий под напряжением. В основе работы трассоискателя лежат исследования Фарадея в области индукционного тока.

Принцип действия – обнаружение с помощью локатора переменное электрическое поле, которое окружает электрические кабели и трубопроводы. Фиксация обнаруженного магнитного поля возможна благодаря наличию на приборе ферритовых антенн, катушка которых возбуждается при попадании в зону электромагнитного поля. Его цифровой показатель появляется на экране дисплея. Полученные данные содержат информацию о глубине пролегания систем, направлению тока и наличию дефектов.

Преимущества использования трассоискателей:

  • снижение финансовых затрат на проведение ремонтных работ;
  • повышение эффективности запланированных ремонтных мероприятий;
  • проведение максимально предварительной эффективной оценки стоимости ремонта;
  • точное определение месторасположения наиболее проблемных и изношенных участков;
  • предотвращение повреждения коммуникационных систем;
  • максимально точное определение глубины коммуникаций.

Трассоискатели могут работать в индукционном и прямом режиме. Первый метод предусматривает размещение генератора на поверхности земли в зоне проведения работ. Главное требование – расположение ручки генератора параллельно линии пролегания коммуникаций. После выбора необходимой частоты прибор начнет индуцировать потоки от любого металлического проводника, который находится рядом. Для получения более точных показателей специалисты рекомендуют использовать более высокие частоты.

Второй режим предусматривает непосредственное подключение генератора к трубопроводным магистралям, которые выбраны для обследования. Данная технология позволяет получить наиболее точную информацию благодаря использованию низких частот и исследовать более протяженные расстояния. Для подключения прибора к линии необходимо использовать специальные клещи, у которых красный кабель означает заземление, а черный провод определяет линию. Индукционный метод поиска коммуникационных систем предусматривает следующие способы наведения тока:

  • активный;
  • пассивный.

Показатели частот для пассивного тока в Гц:

  • 50 – определение силовых кабелей, которые находятся под напряжением;
  • 100 – поиск труб с катодной основой;
  • 50/100 – отличие силовых кабелей от коммуникаций с катодными элементами;
  • 15000 – определение систем без катодной составляющей;
  • 15000-30000 – определение радиосигналов.

Характеристика действия нижних частот – наличие минимального количества помех, возможность исследования коммуникаций большой протяженности.

Обучение и техническая поддержка

Качественное обучение играет большую
роль в реализации всех возможностей и преимуществ Вашего нового
трассоискателя, и даже самые опытные операторы должны получить
основательную подготовку по отдельным инструментам, которые они
покупают. Как уже было отмечено, даже самые опытные операторы в процессе
обучения всегда могут узнать что-то новое для себя и также поделиться
опытом, что всегда чрезвычайно полезно. Для менее опытных операторов или
новичков в локации, начальный учебный курс, рекомендованный
производителем оборудования, должен быть включен в стоимость
оборудования. Мои программы обучения рассчитаны на разный уровень
подготовки пользователей и одобрены производителями поставляемых
трассоискателей.

Виды маркеров

Какие вообще виды маркеров существуют?

Широкое применение получили 4 типа:

околоповерхностный или пальчиковый

Используется, если кабель залегает неглубоко, сразу под асфальтом или другим покрытием. Глубина считывания – 0,6м.

Для установки достаточно просверлить отверстие диаметром 2см и воткнуть в него “пальчик”.

минимаркер

Ставится преимущественно в мягких грунтах, когда полноценный маркер считается избыточным решением из-за не совсем глубокой трассы (1,8м).

шаровой маркер

Самый распространенный тип всех маркеров для кабеля, муфт и других коммуникаций. Именно в них применим принцип интеллектуальности.

Глубина обнаружения – 1,2м для интеллектуальных моделей и 1,5м для пассивных.

полноразмерный маркер

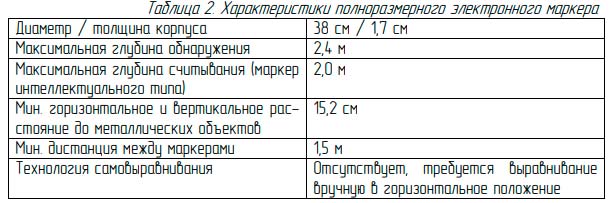

Используется для глубокозалегающих объектов – 2,0-2,4м.

При этом все маркеры никогда не закапываются вровень с трассой. Как правило, они проходят на 20см выше ее уровня.

Маркеры отличаются по цвету и имеют свою частоту сигнала. Это сделано для распознавания типа коммуникации:

красный – эл.кабель

оранжевый – телекоммуникации, связь

желтый – газопровод

синий – водопровод

черно-оранжевый – кабельное ТВ

Компоненты трассоискателей

Электромагнитный трассоискатель состоит из легкого переносного гетеродинного приемника, который обеспечивает высокую помехоустойчивость и чувствительность, дает возможность работать в условиях сильных внешних помех, при слабом уровне сигнала, на насыщенных коммуникациями участках. На приемнике имеются кнопки управления и дисплей, на который выводятся результаты поиска трассоискателя. Питание приемника может осуществляться от батарей или электрического кабеля.

Разыскиваемые коммуникации могут находиться под напряжением или быть обесточенными. Для поиска обесточенных коммуникаций применяют компактный генератор (передатчик) – источник электромагнитных импульсов определенной частоты. Генератор может присоединяться к исследуемой трубе или кабелю с помощью клемм, либо импульсы в коммуникацию могут передаваться бесконтактным способом.

Для приема сигналов служат антенны, одна или несколько, различной конструкции и пространственной ориентации, которые также могут иметь возможность поворачиваться.

Если нужно определить положение неметаллической трубы, по которой течет жидкость, и у трубы нет провода-спутника, можно использовать специальные трассоискатели, имеющие в комплекте плавающие датчики-зонды, которые, перемещаясь в трубе вместе с жидкостью, позволяют определить местонахождение трубы. Подобным же образом трассоискатели с видеоголовкой с миниатюрным передатчиком используются для поиска повреждений и засоров в трубах. Для определения мест повреждения кабеля или трубы (и соответственно нахождения мест утечки электрического тока и воды) используют заглубляемые в грунт контактные щупы, входящие в комплект прибора.

Дистанционный поиск кабеля под землей

Поиск кабелей и кабельных трасс, в особенности, находящихся под высоким электрическим напряжением – ответственный вид изысканий. Выведение из строя высоковольтных проводов в ходе земляных работ может привести к авариям на промышленных предприятиях, перебоям с энергоснабжением жилых районов, несчастным случаям, в том числе со смертельными исходами. В процессе поисковых обследований с целью выявления электрокабелей мы используем трассоискатели, позволяющие устанавливать направление, глубину прохождения проводника, по которому пропускается электрический ток. Принцип действия таких приборов заключается в улавливании электрического и магнитного поля, создающихся в районе действующего проводника потоком электронов, переносящим электроэнергию. Наш оператор настраивает оборудование на соответствующий искомой трассе частотный диапазон электромагнитных волн и выполняет серию замеров в месте предполагаемого ее нахождения. Руководствуясь показаниями индикаторов, реагирующих на мощность и направление силовых линий поля, мы с высокой точностью отображаем на плане обнаруженную трассу. Этот метод, позволяющий нам вести поиск кабеля под землей, принимая излученные сигналы, называется пассивным.

Важно!

Если трасса, схему которой нам поручено составить, на момент проведения изысканий отключена от источника электрического тока, пассивный способ не сработает. В этом случае мы будем вынуждены использовать более сложную в реализации методику, вследствие чего цена поиска подземных коммуникаций может возрасти.
