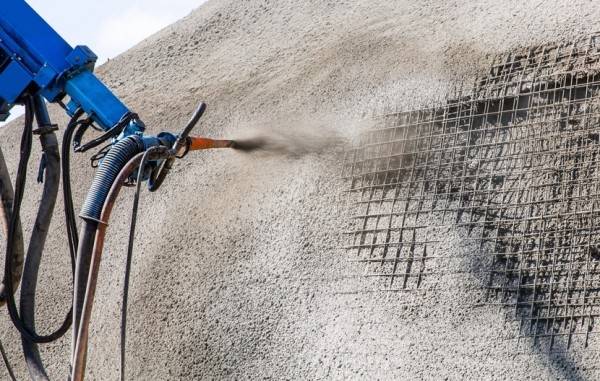

Торкрет-установка. Производим набрызг бетона

Методы торкретирования ↑

Существует два способа формирования торкрета – сухой и мокрый. Названия отражают агрегатное состояние основного состава (степень его увлажнения) перед подачей к соплу. Решение, который из них использовать, определяется видом установки, поставленными задачами, условиями подготовки раствора и его доставки.

Технология «сухого» нанесения подразумевает подачу состава и воды к рабочей зоне по отдельным шлангам. Компоненты передаются давлением сжатого воздуха от компрессора и смешиваются непосредственно в распылителе, образуя таким образом рабочий раствор. Он выбрасывается через сопло с высокой скоростью. Соотношение воды и сухой смеси регулируется в процессе обработки. К преимуществам метода относят:

• Высокая скорость потока раствора, достигающая 170-180 м/с;
• Повышение плотности и прочности материала;
• Сухую смесь можно подавать на большие расстояния, повышается маневренность;
• Увеличивается адгезия с поверхностью и межслойное сцепление;
• Толщина наносимого за один проход слоя достигает 6 см;
• Снижение времени, трудоемкости и стоимости обслуживания оборудования – напорные магистрали очищают продувкой сжатым воздухом;
• Возможность неоднократного включения и выключения торкрет-установки в процессе нанесения;
• Повышение производительности.

«Сухим» способом проводят торкретирование обширных поверхностей

Недостатки:

• Значительное пылеобразование и загрязнение рабочей зоны;
• Возрастает эффект отскока и расход материала – 12-25% уходит в отходы;
• Затирать поверхность готового слоя нельзя, требуется выдержка;
• Структура поверхности материала получается грубой, необходима дополнительная отделочная операция;
• Требует высокой квалификации персонала, так как соотношение цементной смеси и воды оценивается и регулируется на месте нанесения.

При использовании данного метода в распылитель подается уже готовый раствор. Суспензия идет сплошным потоком по нагнетательному рукаву. Ее движение и необходимый напор обеспечивает бетононасос или пневматический нагнетатель. Первый характеризуется непрерывной подачей рабочей смеси в сопло, и обработка поверхности в этом случае выполняется равномерно и плавно. Пневматические нагнетатели подают состав порционно, вследствие чего увеличивается «отскок» и ухудшаются характеристики слоя.

Достоинства технологии «мокрого» нанесения:

• Однородный состав и консистенция раствора;
• Минимизация «отскока»;
• Незначительное загрязнение зоны обработки;
• Возможно выполнение финишной затирки непосредственно после нанесения материала;
• Образовавшиеся отходы материала пригодны к использованию для выполнения других строительных операций;
• Возможность проведения работ в закрытых помещениях.

В закрытом помещении торкрет наносят мокрым методом

Недостатки:

• Пониженная плотность материала вследствие невозможности обеспечить высокую скорость вылета готовой суспензии (она составляет 80-100 м/с);
• Толщина наносимого за один проход слоя не превышает 3 см;
• Технология не позволяет использование длинных рукавов, что снижает маневренность;
• Сложное очищение – необходимо тщательно промывать нагнетательную магистраль от остатков смеси, а затем просушивать ее сжатым воздухом;
• Несвоевременная остановка оборудования и случайный простой чреваты застыванием бетонной суспензии в напорном рукаве.

Преимущества торкрет-бетона TORKRET QUICK BETON

Торкрет-бетон TORKRET QUICK BETON отличатся от аналогов:

• увеличенным временем выработки, меньшими объемами потерь из-за отскока и брызг;
• высокой адгезией к горным породам, грунтам, бетонам, металлическим поверхностям;
• возможностью использования армирования фиброй разного материала при смешивании непосредственно на объекте;
• эффективностью при набрызге по сетке с практическим отсутствием «теней» от армирующих элементов;
• низким рН, что делает продукт неагрессивным и повышает безопасность труда;
• возможностью применения в очень влажных средах и на объектах с обледенением на поверхностях;
• высоким уровнем непроницаемости, морозостойкости и предельной прочности;
• длительным сроком хранения (при выполнении требований инструкции производителя);
• всегда демократической ценой и возможностью недорогой поставки ж/д транспортом (или автотранспортом) в биг-бегах объемным весом 1000 кг.

Преимущества торкрет-бетона TORKRET QUICK BETON

Стоимость работ по «сухому» напылению

По торкретирование сопоставимо с или полиуретанового напыления. Мокрый способ применяется для больших объектов, т.к. надо использовать миксер или растворный узел, бетонасос, что для небольших объектов невыгодно. «Сухой» способ также требует специального оборудования, но его номенклатура более обширна и позволяет подобрать торкрет-установку по мощности или производительности. Этот способ более экономичный с точки зрения расхода раствора, но сами смеси со специальными свойствами стоят денег.

Стоимость будет складываться из:

• Стоимости часа работы оборудования.
• Стоимости смеси.
• Сложности работ (участки со сложным профилем, армирование, работа в стесненных условиях).
• Удаленности объекта от базы.
• Времени года, т.к. в холодное время года длительность работ на объекте увеличивается.

Знакомимся с методом

Когда специалисты употребляют строительный термин «торкретбетонирование», многие затрудняются дать ответ, что это такое. На самом деле торкретирование бетона – способ формирования бетонных поверхностей сложной конфигурации без применения опалубки.

При этом подача раствора осуществляется:

• При давлении, повышенном до 0,4-0,6 мПа.
• Со скоростью подачи до 150 метров в секунду.

Метод нанесения рабочей смеси позволяет эффективно заполнить выбоины, микротрещины, полости, а также сформировать массив увеличенной плотности. Это положительно влияет на повышение прочностных характеристик, обеспечивает надежную гидроизоляционную защиту, устойчивость массива к воздействию отрицательных температур. Технология нанесения бетонного состава обеспечивает высокую адгезию смеси, уменьшает потери раствора, связанные с разбрызгиванием.

Применение торкрет-бетона сегодня достаточно распространено

Отличительная особенность технологии – возможность осуществлять мероприятия в местах с ограниченным доступом, что обусловлено использованием гибких магистралей для подачи бетонной смеси. Расстояние от точки подачи состава до бетонного массива составляет порядка 100 см.

Способ торкретирования бетонной смеси востребован при усилении сводов объектов, находящихся ниже нулевой отметки. Он, также, используется при обработке стенок емкостей, строительстве шахт, бассейнов, транспортных тоннелей.

Сухое торкретирование имеет особенность, следующую из его технологии – при неумелом нанесении от поверхности бетонирования может отскакивать до половины подаваемого раствора. Процесс может стать крайне неэффективным, к тому же грязным и пыльным, на рабочем месте без респиратора находиться при таком процессе сложно. Все эти неприятности вполне понятны при обучении работам, поэтому так важен на первых порах контроль специалиста. Навыки в регулировке торкрет-установки, управлении и нанесении растворов необходимы.

Квалифицированная работа обеспечивает долю отскока до 26% смеси максимально при скорости потока до 180 м/сек. Пылеобразование присутствует всегда, в разной степени, многое зависит от квалификации персонала. Смеси возможны разнородного состава, с кальмафлексом, шлаком или микрокремнеземом. Финишная затирка возможна только после выдержки.

Мокрое торкретирование

Технология мокрого торкретирования – это нагнетание готовой растворной смеси, подача производиться также посредством сжатого воздуха.

Плюсы мокрого торкрета:

• Полная однородность готовой растворной смеси, представляющей собой суспензию. Как следствие, пылеобразование минимальное
• Брызги раствора, грязь и пыль в рабочей зоне практически отсутствуют. Доля отскока смеси от 8 до 20% при скорости потока торкрета от 70 до 100 м/сек
• Поверхность обрабатываемой поверхности более ровная, чем при сухом способе, и годится для финишной затирки сразу после нанесения, без выдержки.
• Процесс не требует высокой квалификации, может выполняться при общем уровне подготовки.

Недостаток мокрого метода – толщина слоя максимум 30 мм, для создания слоя большей толщины нужны еще проходки после схватывания первого слоя. Бетонная смесь при мокром методе распределяется медленнее, и времени нужно значительно больше.

Установка после работы требует тщательной очистки от оставшегося раствора и мытья, что так же требует времени. Износостойкость оборудования низкая. Мокрый торкрет более рационален на небольших участках работ.

Технология

Торкретирование поверхности – это нанесение раствора компрессионным методом, поэтому работы аналогичны штукатурным. Соответственно, этапы подготовки поверхности и нанесения массы аналогичны, но при бетонировании имеют свои особенности.

Подготовка поверхности

Прежде, чем приступать к нанесению бетона, необходимо:

1. Очистить поверхность от старой штукатурки, краски и другой облицовки.
2. Обезжирить основание.
3. С внешней арматуры необходимо убрать очаги коррозии.
4. Щели подлежат затирке. В противном случае можно получить отскоки бетона или сколы в дальнейшем на этом участке.
5. Тщательно убрать пыль и подготовить конструкцию поможет промывка струей воды под напором.

При необходимости можно выставить маячки с шагом до 1 метра. В некоторых случаях необходимо использование армирующей сетки. Рекомендуется брать полотно с размером ячейки не более 10 см.

Распыление

Торкрет штукатурку наносят послойно пластами по 0,5-0,7 мм. Так она лучше схватывается и не сползает. При отсутствии пластификаторов нанесение второго слоя допускается только через 2 часа, улучшители позволяют производить работу значительно быстрее.

Нанесение производят круговыми движениями, стараясь соблюдать угол подачи 900. Оптимальное расстояние от сопла до поверхности – 1,3…1,5 метра. Уклонение угла допускается при обработке швов, пространства за сеткой и обхода конструктивных особенностей конструкций.

Основные правила распыления

Чтобы получить хороший результат, следует соблюдать ряд технологичных правил:

1. Необходимо тщательно соблюдать пропорции раствора и производить тщательный его замес, чтобы предотвратить образование комков.
2. Соблюдать расстояние между поверхностью и соплом, правильно держать устройство и направлять струю перпендикулярно рабочей плоскости.
3. Оптимальное давление компрессора – 0,45…0,50 МПа при скорости 150-175 м/сек.

Работа по технологии позволит добиться идеального результата и снизит расход материала, что ведет к экономии. Для укрепления поверхности и придания ей гладкости следует затереть нанесенный раствор металлическим полутерком и прожелезнить. Железнение – это нанесение на поверхность раствора или сухого цемента, который создает водонепроницаемую гладкую пленку.

Сушка торкрет бетона

Время высыхания слоя зависит от состава бетона:

• Без пластификаторов – 2 часа;
• С пластификаторами на вертикальных поверхностях – 20 минут;
• С добавками на горизонтальных основаниях (потолки) – 40 минут.

В виду быстрого схватывания важно сразу после нанесения убирать отскоки и заглаживать слой. Это время нужно выдерживать между нанесением отдельных слоев на поверхность. Полное застывание происходит через 28 суток, как и у обычного бетонного раствора

В течение первых дней поверхность необходимо увлажнять и укрывать, осуществлять стандартный уход за твердеющим камнем

Полное застывание происходит через 28 суток, как и у обычного бетонного раствора. В течение первых дней поверхность необходимо увлажнять и укрывать, осуществлять стандартный уход за твердеющим камнем

Это время нужно выдерживать между нанесением отдельных слоев на поверхность. Полное застывание происходит через 28 суток, как и у обычного бетонного раствора. В течение первых дней поверхность необходимо увлажнять и укрывать, осуществлять стандартный уход за твердеющим камнем.

Строительство скейт-парков и роллердромов

Торкретирование перманентно находит новые области применения. Это закономерно, поскольку метод поистине универсален. Одна из последних тенденций в строительстве рекреационных зон-организация скейт-парков и роллердромов. Конечно, для подобного сооружения необходимы максимально устойчивые к перманентным стрессовым нагрузкам материалы. Нужно так же брать в расчет тот момент, что поверхность дорожек постоянно испытывает удары и трение колес. При этом рельеф скейт-парков представляет собой неровную поверхность с многочисленными возвышенностями и склонами. Поэтому здесь нужен материал не только прочный, но и с высокой адгезией и пластичностью. Последней характеристики можно достичь, добавив в мелкодисперсную бетонную торкрет-смесь определенные присадки. Именно благодаря способности намертво схватываться с основанием любых, даже самых причудливых форм, торкрет-бетон чаще других материалов используют для создания арт-объектов. Водонепроницаемость и устойчивость к низким и высоким температурам покрытия из торкрет-бетона гарантирует неуязвимость сооружений, расположенных на открытом воздухе, при любых погодных условиях. Именно поэтом у строителей скейт-парков нет альтернатив и они без колебаний выбирают для своих работ самый подходящий для этого материал, а именно торкрет-бетон.

Виды торкретирования

Сухой метод

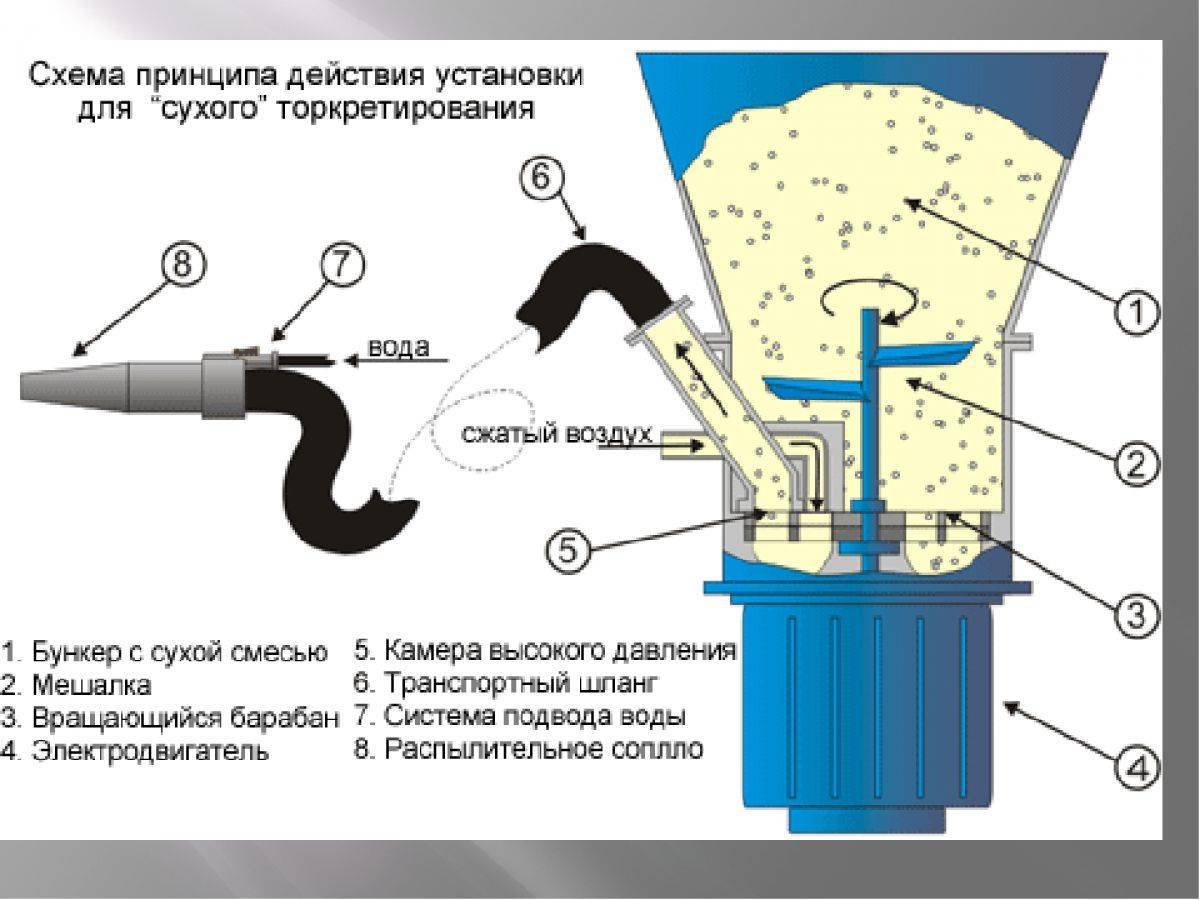

Устройство для сухого метода выполняет приготовление раствора непосредственно перед нанесением. Торкрет-установка заполняется сухими компонентами бетона (щебнем, цементом, песком). Затем высоким давлением сжиженного воздуха продвигается по шлангу. В это время по второму рукаву осуществляется подача воды. Дойдя до сопла, все составляющие перемешиваются в нем и с высокой скоростью выбрызгиваются на рабочую поверхность. В первое мгновение почти весь раствор отскакивает, оставляя лишь цементное молочко. Оно служит своеобразным клеем для последующих слоев и постепенно к нему прилипает сначала мелкий наполнитель, а затем и крупный, в итоге вся смесь ложится на поверхность.

Преимущества

• Выступ цементного молочка, образующегося на поверхности в начале работ.
• Постепенное наращивание слоя, создающее высокую адгезию и прочность конструкции.
• Хорошая плотность, получаемая за счет скоростного движения частиц, что «врезает» их в торкретируемую поверхность.
• Отскакивание незакрепившихся частиц, создающее оптимальную консистенцию наносимого раствора, которая, в свою очередь, позволяет наносить за раз слой до 6 см.
• Возможность нанесения с большого расстояния, что положительно влияет на маневренность работ и сроки выполнения.
• Легкость очистки установки после использования.

Недостатки

Большое количество смеси из автомата попадает в отходы.

• Необходим опыт торкретирования, чтобы контролировать воду и правильное смешивание компонентов.
• Затруднительная работа в закрытых помещениях, потому как отскоки смеси загрязняют участок работ и создают высокий уровень пыли.
• Значительные потери. Отскок составляет до 25% раствора и дальнейшее его использование невозможно.

Мокрый метод

Бетонную смесь при таком способе можно доставлять прямиком из завода в автобетоносмесителях. Затем она заливается в бетононасос. Уже готовый раствор гидравлическим способом по основному шлангу подается к соплу, а по дополнительному — сжатый воздух, создающий сплошной поток смеси. Скорость при этом значительно ниже, чем при сухом методе, однако и отскок на порядок меньше.

Преимущества

• Однородность раствора и легкость работы с ним.
• Способность выполнения работы персоналом с низкой квалификацией.
• Отскок пригоден для использования в других целях.
• Работа в замкнутых пространствах возможна благодаря низкому уровню пыли.
• Непосредственно после нанесения обрабатывается финишной затиркой.

Недостатки

Подача готового раствора осуществляется на короткие расстояния.

• Использование короткого шланга занижает маневренность установки и увеличивает временные рамки бетонирования.
• Низкая скорость подачи раствора создает слой толщиной до 3 см.
• Необходимость бесперебойной работы, поскольку длительный перерыв даст схватиться бетону прям в шланге.
• Предварительная грунтовка поверхности.
• Промывка шланг и установки, требуемая в конце использования.

Виды процесса

Торкретирование бетоном может выполняться с использованием двух основных технологий – мокрым и сухим методом. Выбор конкретного способа осуществляют с учетом наличия установки нужного типа, поставленными задачами, условиями подготовки смеси и т.д.

Бетонирование сухим методом

Технология базируется на подаче воды и сухой цементной смеси из разных шлангов. Оба компонента поставляются под давлением сжатым воздухом, который поступает из компрессоров, а потом смешиваются в специальном распылителе. Далее смесь подается из сопла со скоростью, равной 170 м/с в среднем.

Преимущества торкретирования сухим методом:

Материал получается с повышенными характеристиками прочности и плотности. Смесь можно подавать на большие расстояния, что существенно ускоряет процесс выполнения работ и повышает маневренность. Максимальный уровень адгезии.

Возможность наносить смесь слоем до 6 сантиметров. Понижение стоимости работ благодаря уменьшению трудоемкости и производительности. Возможность включать/выключать установку в любой момент. Легкость эксплуатации и очищение установки. Отсутствие необходимости грунтовать поверхность, которая обрабатывается. Больший расход смеси из-за отскока.

Из недостатков метода стоит упомянуть такие, как необходимость в наличии у мастера опыта торкретирования, исключение любых ошибок в процессе смешивания компонентов, сложность в работе с сухим материалом, повышенная загрязненность и запыленность объекта проведения работ. После нанесения смеси бетонная поверхность обязательно отделывается.

Мокрый метод

При использовании данной технологии уже готовый к кладке раствор поступает в распылитель установки. Смесь подается в раствор с применением бетононасоса или компрессора. Если выбран бетононасос, то смесь идет в сопло под непрерывным давлением, гарантируя равномерное распределение каждого слоя. А вот пневматический компрессор состав нагнетает порционно, поэтому расход бетона увеличивается.

Главные плюсы мокрого способа:

Смесь подается в распылитель уже готовой, что повышает однородность и качественное покрытие набрызгбетона любой конструкции. Значительная экономия материала, уменьшение объема отходов благодаря небольшому отскоку. Возможность выполнять финишную отделку сразу после завершения нанесения последнего слоя. Раствор, который не попал на поверхность монолита, можно применять для других работ. Распыляют смесь на минимальном расстоянии до поверхности, поэтому данным методом торкретирования можно проводить работы и в закрытых помещениях. Отсутствие значительной запыленности помещения или территории. Отсутствие необходимости в обязательной дополнительной обработке слоя бетона (достаточно затирки).

Из недостатков в основном отмечают такие: слой можно наносить толщиной максимум 3 сантиметра, скорость подачи низкая (до 100 м/с), распыление осуществляется долго, установка по завершении работ чистится сложно, нет возможности маневрировать по причине коротких шлангов для подачи смеси, отсутствие возможности останавливать работы (длительный простой провоцирует застывание смеси и выход из строя оборудования).

Способы торкретирования

Строительство торкрет бетоном позволяет в полной мере механизировать производство бетонных работ, снизить объем устанавливаемой опалубки, а в некоторых случаях — обходиться и без нее.

Торкретное нанесение бетона

Торкретирование бетона широко используется для нового строительства, восстановления старых разрушенных конструкций или для устройства защитных покрытий, повышающих долговечность бетонных сооружений:

• строительство сооружений для водоснабжения (водонапорные башни, резервуары и др.);
• строительство гидротехнических сооружений;
• чистовая отделка подземных конструкций;
• крепление бровки строительных котлованов;
• реконструкция автомобильных и железнодорожных туннелей;
• устройство специальных покрытий в строительстве промышленных зданий;
• восстановление и усиление бетонных конструкций;
• устройство контропор под существующие фундаменты зданий;
• устройство специальных износостойких и химически стойких защитных покрытий.

В зависимости от зернистости заполнителя, различают два вида торкретных смесей. Первый класс — это составы с крупностью заполнителя до 10 мм и второй — шприц-бетон, с фракцией заполнителя до 25 мм. Достоинство шприц бетонной смеси — возможность производства бетонных работ без опалубки.

Набрызг происходит на непосредственно ремонтируемые конструкции: перекрытия, стены, колонны и др. В новом строительстве — торкретирование может производиться с односторонней опалубкой.

Учитывая технологические требования и условия выполнения работ по торкретированию, различают два способа нанесения бетона — сухой и мокрый. В видео показывается пример нанесения торкрет бетона на стены.

Торкретирование сухим способом

Торкретирование бетона сухим способом

Для проведения работ все необходимые сухие материалы предварительно дозируются и смешиваются. Затем засыпаются в приемный бункер торкрет установки, откуда под высоким давлением воздушной массы подаются в сопло (распылитель). В основании распылителя сухая смесь соединяется с водой, и под действием давления воздуха выбрасывается на поверхность строящегося или ремонтируемого основания.

При торкретировании сухим способом, давление воздуха в агрегате, создаваемое при помощи компрессора, и давление воды должны быть постоянными.

Комплект необходимого оборудования состоит из:

• торкрет установки;
• бака для воды:
• компрессора;
• высоконапорных шлангов;
• сопла.

Пушка для торкретирования бетона сухим способом

Преимущества:

• исключен процесс предварительного затворения смеси водой;
• подача торкрет смеси на значительные расстояния:
• высокая производительность с возможностью нанесения толстого покрытия за один проход:
• Простая очистка шлангов и основного оборудования.

Мокрый способ торкретирования

Бетон торкрет мокрый способ нанесения

Бетонная сухая смесь смешивается с водой на стадии приготовления, и под действием собственного веса проваливается в шнековое отделение торкрет установки. Оттуда, при помощи шнекового насоса она подается к соплу, где под действием сжатого воздуха выбрасывается на подготовленную поверхность.

Торкрет установка для мокрого способа торкретирования

Преимущества мокрого способа:

• из распылителя выходит хорошо перемешанная однородная масса;
• меньше отскок в сравнении с сухим методом;
• отсутствие пыли в отличии от сухого набрызга;
• возможность финишной обработки поверхности.

Недостатки:

• невозможность нанесения слоя бетона более 3 см;
• увеличение времени торкретирования из-за медленного распределения смеси по основанию конструкции;
• трудоемкая операция промывки и чистки оборудования.

Для мокрого метода торкретирования можно использовать готовую бетонную смесь, приготовленную в заводских условиях, а при наличии специального оборудования, изготовленную на объекте своими руками.

ПРИМЕРЫ РЕКОНСТРУКЦИИ (УСИЛЕНИЯ ЗДАНИЙ) Ж/Б КОНСТРУКЦИЙ «ДО» И «ПОСЛЕ»

Пример 1. Усиление стен и сводов старого жилого дома.

На Фото 1 Показано состояние внешних стен дома до применения технологии «Торкретирование поверхности». На Фото 2 – после.

Нанесение торкрет-бетона на армированные поверхности стен ветхого здания не только повышает их несущую способность, но одновременно является эффективной противопожарной защитой при условии применения огнеупорных смесей

Фото 1.Фото 2.

Пример 2. Усиление колонн и стен зданий и сооружений.

Реконструкция зданий предполагает обработку стен и колонн.

Для усиления колонн их «одевают» в каркас из угловой и полосовой стали. Поверх этого каркаса вяжут сетку из проволоки D = 5 мм. Далее наносят бетонный раствор.

На стенах, перед нанесением торкрет-бетона, также устанавливают металлический каркас из анкеров и сетки с направляющими. Все анкерные детали крепятся в отверстиях, высверленных по всей поверхности стены. Далее, к анкерам вяжутся направляющие и сетка.

Если стена укрепляется с двух сторон, то отверстия сверлятся насквозь. В этом случае к каждому анкеру крепится и внешний, и внутренний каркас.

На Фото 3 и 4 представлены колонны и стены до обработки, на Фото 5 и 6 – после.

Фото 3.Фото 4.Фото 5.Фото 6.

Церезитоцементный раствор штукатурки

составляется из смеси цемента и песка в соотношении 1 : 2—1 : 3, которая тщательно затворяется церезитовым молоком до получения штукатурного раствора обычной влажности и густоты. Церезитовое молоко получают размешиванием одной объемной части церезита с десятью частями воды. Перед употреблением церезитового молока его следует тщательно перемешать. Свежеприготовленный церезитоцементный раствор наносят на изолируемую поверхность слоем не тоньше 2 см при сильном напоре воды толщину слоя доводят до 4 см. Раствор наносят на поверхность в несколько наметов и заглаживают стальной гладилкой; работа ведется ,так же как с обычной цементной штукатуркой.

Приготовленный раствор должен быть уложен в течение 30 мин., так как затем он схватывается. Повторное разбавление раствора водой или эмульсией не допускается. Во время работы раствор тщательно перемешивают. На 1 м штукатурки при церезитовом молоке состава 1:10 (церезит: вода) и при толщине штукатурки 2 см расходуется 0,5 кг церезита. Если при производстве работ на изолируемой поверхности наблюдается фильтрация воды, то она должна быть отведена на все время схватывания, твердения и высыхания штукатурки. После отвердения раствора на его высыхание требуется около четырех дней. Сырую штукатурку необходимо предохранять от преждевременного высыхания, сотрясения, мороза и т. п.

Нанесение торкрет-бетона

Торкрет-бетон наносится послойно либо за одну рабочую операцию путём повторного набрызга следующего слоя на одну и туже поверхность, либо в ходе последующей рабочей операции после некоторого перерыва в работе. В случае длительного перерыва между нанесением слоёв поверхность должна быть вновь очищена и предварительно увлажнена. Какое количество бетона можно нанести за одну рабочую операцию, зависит от различных факторов:

• Клейкость конкретной рецептуры (содержание цемента/ускорителя твердения/макс. фракция);
• Свойства поверхности, на которую наносится;
• Метод торкретирования;
• Производительность торкрет-оборудования;
• Направление набрызга (вверх/горизонтально);
• Наличие факторов, затрудняющих торкретирование (армирование/водоприток).

При торкретировании бетона в различных направлениях применяется различная методика ведения работ:При торкретировании на горизонтальную поверхность, расположенную внизу,

можно наносить слой любой толщины

При этом следует обращать внимание на отскакивающий материал, который остаётся лежать на поверхности нанесённого слоя и подлежит либо удалению, либо внедрению в нанесённый слой торекрет-бетона

При торкретировании в горизонтальном направлении (на вертикально расположенные поверхности) общая требуемая толщина материала может быть нанесена путём поэтапного нанесения нескольких более тонких слоёв, или в нижней части — за один этап путём нанесения толстых слоёв косыми полосами, а в верхней части — поэтапным нанесением нескольких слоёв. При выполнении набрызга в горизонтальном направлении отскочивший материал также необходимо удалить перед нанесением последующего слоя (это касается нижних зон вертикальных поверхностей).

Управление форсункой при ручном торкретировании

Автоматическая торкрет-головка при механизированном торкретировании с применением торкрет-установки Sika-PM 500

При торкретировании вверх (над головой) собственный вес частиц и адгезионные силы торкрет-бетона действуют в противоположных направлениях, в связи с чем необходимо наносить более тонкие слои. В данном случае путём снижения производительности и нанесения более тонких слоёв достигается снижение отскока и вследствие этого повышение эффективность торкрет-работ. В данном случае отскочивший материал на качество материала по сравнению с торкретированием вниз и в горизонтальном направлении никакого влияния не оказывает.Нанесение бетона должно происходить перпендикулярно к покрываемой поверхности. Благодаря этому оптимизируется адгезия и уплотнение бетона, а отскок минимизируется. Путём выполнения форсункой круговых движений (вручную или автоматически с помощью манипулятора) обеспечивается равномерное распределение торкрет-бетона. Набрызг на арматуру является особенно ответственной операцией и должен выполняться опытным персоналом, т. к. вследствие наличия «мертвых» зон (за арматурой), имеется опасность возникновения полостей. При применении бетона с металлической фиброй подобных сложностей не возникает.

При торкретировании оптимальное расстояние от торкрет-форсунки до поверхности набрызга составляет 1,0 – 1,5 м. Часто торкретирование ведётся с расстояния 1,0 – 2,0 м. Если расстояние от форсунки до поверхности набрызга ещё больше увеличивается, увеличивается отскок и пылеобразование, и тем самым снижается эффективность торкрет-работ.

Управление торкрет-форсункой для равномерного нанесения торкрет-бетона на поверхность

Влияние угла, под которым ведётся торкретирование, на величину отскока

Перейти к перечню торкрет-оборудования…

Специалисты ООО «Путцмайстер-Рус» охотно ответят на Ваши вопросы, дадут необходимые рекомендации по торкретированию бетона и выбору оптимального оборудования.

Что такое торкретирование

Технология торкретирования бетона предполагает нанесение бетонной смеси на любую поверхность под большим давлением из гибких специальных магистралей. Метод дает возможность повысить адгезию частиц раствора, значительно уплотняет его, способствует заполнению всех пустот, трещин и выбоин.

Бетонный состав может наноситься слоем толщиной 3-6 сантиметров, что напрямую зависит от применяемой технологии. Метод использует набрызг, бетон при такой технологии получается с улучшенной структурой – более влагоустойчивый, значительно более прочный и стойкий к морозу. Технические характеристики могут корректироваться введением в раствор специальных присадок, объемом цемента и наполнителей.

Основные преимущества технологии торкретирования:

Возможность выполнять работы при отрицательных температурах. Повышение прочности и стойкости к механическим нагрузкам. Минимальное водопоглощение благодаря уплотнению раствора. Стойкость к агрессивным средам, резким перепадам температур/влаги. Укладка без необходимости в монтаже опалубки.

Данную технологию применяют для реализации самых разных работ, чаще всего при создании конструкций либо монолитных элементов. Сначала создают из стальной арматуры каркас, монтируют опалубку лишь с одной стороны, а с другой под постоянным давлением через специальный рукав подают бетон.

Торкретирование осуществляют послойно, что позволяет создать тонкую, но прочную монолитную конструкцию, создавая дешево и быстро сложные поверхности (вогнутые, выпуклые, чаши, арки, вертикальные плоскости и т.д.).

Актуально такое нанесение бетонной смеси и в процессе ремонта сооружений – прочный и плотный раствор хорошо заполняет сколы, раковины, трещины. Покрытие защищает конструкцию от воздействия любых негативных факторов, заметно укрепляет и существенно продлевает срок эксплуатации.

Где чаще всего применяется торкретирование:

Ремонт и обновление готовых монолитных бетонных конструкций. Укрепление тоннелей и монолитов при выполнении подземных работ. Крепеж грунта при реализации земляных работ. Нанесение верхнего слоя бетона, который обладает повышенной прочностью и стойкостью, с целью укрепления на сооружения, здания. Изоляция фундаментов, обеспечение их прочности. Возведение архитектурных объектов сложных форм и конфигураций. Создание огнеупорного, водонепроницаемого, морозостойкого покрытия.

Торкретирование фундамента (подготовка, приготовление раствора, укладка)

С изменением назначения зданий и сооружений, а также с реставрацией исторических памятников возникает необходимость усилить несущую способность фундамента, восстановить или создать новый арматурный каркас, устранить механические повреждения, нанесенные временем и погодой. Технология торкретирования успешно справляется с этими проблемами, образуя монолитное бетонное покрытие повышенной прочности, влагостойкости и морозоустойчивости толщиной до 30 мм. Раствор бетона под давлением заполняет раковины, трещины и неровности фундамента.

Пошаговое выполнение укрепления фундамента при помощи торкретирования бетоном включает следующие этапы:

• анализ состояния фундамента, механическая очистка трещин, раковин, удаление отслоений предыдущих ремонтов;
• восстановление старой или создание новой арматурной конструкции;
• тщательная продувка поверхности сжатым воздухом для очистки от остатков грязи и пыли;
• установка маяков для установления толщины слоя;
• для лучшего прилипания (адгезии) необходимо хорошо увлажнять поверхность;
• приготовление нужного состава смеси для сухого способа обученным специалистом, для мокрого варианта существует множество готовых смесей под конкретные задачи;
• торкретирование раствора сухим или мокрым методом;
• отделочные работы с покрытием пленкообразующим составом.

Такой способ укрепления фундамента восстановит разрушенный фундамент на длительный срок.

Торкретирование бетона позволяет в строительной отрасли решить многие задачи и, несмотря на существенные затраты на оборудование, дает хороший экономический эффект при его использовании.

Источники информации:

• СТО 16216892-001-2008 «Методические рекомендации по применению торкрет-бетона ТУ 5745-001-16216892-06 в работах по проектированию строительства новых и реконструкции существующих дорожно-транспортных и коммуникационных сооружений».
• Требования ТУ 5745-001-16216892-06 «Торкрет-бетон» по контролю качества торкрет-бетона.
• Технические характеристики и инструкции по эксплуатации установок для торкретирования.

• Bio
• Latest Posts

О себе: Специалист широкого профиля. Опыт работы редактором и автором статей в должности журналиста более 12 лет. Закончил филологический факультет Белорусский государственного университета (Отделение русского языка и литературы) и получил диплом по специальности «Филология. Преподаватель русского языка и литературы».

• Замедлители схватывания бетона — 28.08.2020
• Ускорители твердения бетона — 23.08.2020
• Прочность бетона на сжатие — 18.08.2020
