Токарный станок по металлу своими руками

Порядок сборки станка

Изготовление любого механизма (установки, агрегата) своими руками – дело творческое. Каждый мастер ориентируется на круг задач, которые ему придется решать с помощью самодельного оборудования, наличие свободного пространства в гараже (сарае, пристройке) и так далее. Но если понять алгоритм действий, то собрать токарный станок бытового применения будет несложно. Вот некоторые самодельные образцы.

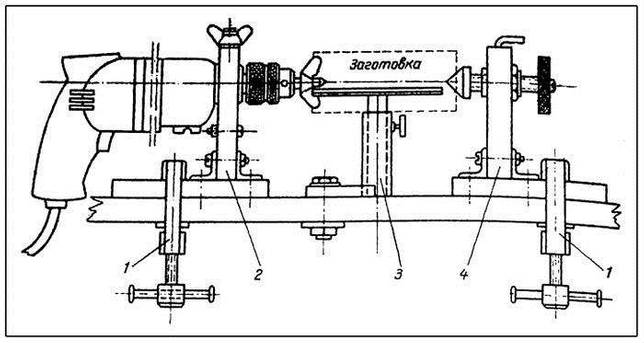

Если читателя вполне устроит простейшая модель, и нет желания тратить время на конструирование, автор предлагает обратить внимание на станок, в основе которого – электродрель. Здесь каких-либо дополнительных пояснений не требуется

Понятно, что функционал такой установки ограничен. В первую очередь по причине того, что зажать в патроне получится лишь фрезу или сверло. По сути, токарным станком такую самоделку можно назвать условно.

А вот с изготовлением более «серьезного» оборудования стоит разобраться подробнее.

Рама стола

Необходимо определить, сможет ли имеющийся (например, в гараже) верстак выдержать дополнительную нагрузку. Если предполагает изготовить токарный станок маломощный, для обработки небольших деталей, то рабочего стола вполне хватит. При сборке рамы нужно учесть два момента.

Первый – на ножки стола необходимо наварить пятаки. Если мобильность станка не требуется, то есть его не предполагается регулярно переносить, имеет смысл выдолбить в бетонном полу ямки, установить раму и залить снова бетоном. Цель – обеспечить максимальную устойчивость конструкции в процессе металлообработки.

Второй — не следует излишне утяжелять установку использованием в качестве столешницы толстой стальной плиты, тем более что речь не идет о мощном оборудовании. Достаточно станину токарного станка приварить к раме. Прочность будет обеспечена.

Необходимо проверить соответствие верхнего среза опорной рамы горизонтальной плоскости. И только после приведения конструкции в норму этот рабочий этап можно считать законченным.

Привод

Здесь придется выбирать один из двух вариантов:

Если шпиндель (зажим, патрон) решено закрепить на валу двигателя, то как менять число его оборотов? А это делать придется, в зависимости от твердости обрабатываемого образца. Можно, к примеру, установить движок от швейной эл/машинки б/у (регулировка скорости предусмотрена). Только вот мощность такого токарного станка будет минимальной, следовательно, и возможности ограничены.

Любой эл/двигатель характеризуется частотой вращения вала (ротора). Понятно, что регулярная замена движка на другой в процессе работы невозможна. Следовательно, придется подумать о том, как изменять передаточное число привода. Простейшее решение – переустановкой ремней шкивов, закрепленных на валу промежуточном, то есть использовать этот тип передачи.

«Народные умельцы», ориентируясь на такую методику, делают своими руками станки на 10 – 12 скоростей. Удобство в работе с разнородными материалами обеспечено, а заниматься поиском комплектующих, составлением схемы автоматики и ее сборкой не придется.

Есть и еще один аргумент в пользу такого инженерного решения. Основное усилие, присутствующее в станках, собранных своими руками – вдоль оси вала. А вот подшипники эл/двигателей любой модели рассчитываются на нагрузку «перпендикулярную».

Если в станке не предусматривается ременная передача, нужно быть готовым к частому его ремонту. Причина – разрушение опорных деталей движка. Существует возможность этого избежать, но такая модернизация требует отдельного рассмотрения (есть несколько вариантов) и значительно осложнит процесс конструирования.

Что учесть при сборке

Для такого регулирования целесообразно устанавливать на токарный станок двигатель мощностью в пределах 0,75 – 1,5 кВт.

Изделия коллекторного типа лучше не использовать. Особенность таких двигателей в том, что при снижении нагрузки (например, в момент отведения резца) скорость вращения ротора существенно повышается. Возможный результат спрогнозировать несложно – вылет заготовки и травмирование мастера.

Это интересно: Ручные трехвалковые вальцы своими руками: чертежи, фото, видео

Делаем стационарную циркулярную пилу своими руками

Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Стол для работы с циркуляционной пилой

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

  • стола;
  • диска с зубцами;
  • двигателя;
  • бокового упора с возможностью регулировки;
  • вала.

Готовая компактная установка

Чтобы собрать все детали циркулярной пилы приготовьте:

  • лист металла от 8 мм толщиной;
  • уголок из металла 45 на 45 мм;
  • двигатель электрический;
  • диск с зубьями;
  • подшипник шариковый;
  • аппарат для сварки;
  • брусок из дерева;
  • кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:

Несложный вариант столаРазмеры диска для домашнего инструментаПодробный план со всеми размерами3D модель стола

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Вариант чертежа для работыСобранное оборудование

Порядок сборки упора будет следующий:

  1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
  2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
  3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
  4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
  5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Несложный упор из длинной деревянной балкиБыстрый вариант стола для циркуляркиЧехол на диск с зубьямиУдобный рабочий стол

Это интересно: Рейтинг токарных станков по дереву — Jet, JWL, Holzstar

1 Зачем нужна самодельная токарная установка?

Ни один мужчина не откажется от того, чтобы в его доме либо квартире имелся небольшой по размерам токарный станок. Ведь с его помощью можно выполнить множество операций, связанных с обработкой деталей из металла, начиная от накатки рифленой поверхности и расточки отверстий, и заканчивая нарезанием резьбы и приданием наружным поверхностям деталей заданных форм.

Конечно, можно попытаться приобрести заводской токарный агрегат. Но такая покупка не каждому по карману, да и поместить производственный станок в обычном жилище бывает практически нереально из-за того, что оборудование для токарной обработки металлов занимает много места. Отличной альтернативой приобретению громоздкого и неудобного заводского станка является изготовление своими руками простой и при этом функциональной токарной установки.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Изготовление

Самодельное устройство подойдет для выполнения нескольких действий:

  • обработки торцов;
  • подрезочных работ;
  • нарезания внутренней, внешней резьбы;
  • точения.

При сборке необходимо учитывать ряд особенностей:

  1. Для коллекторного электродвигателя нужно устанавливать редуктор. Он необходим для компенсации неравномерности хода основных механизмов.
  2. До сборки нужно продумать расположение основных частей, способы их соединения.
  3. Работу по связке электроники лучше доверить специалисту, чтобы при эксплуатации оборудования не возникло короткого замыкания.

Коллекторный двигатель (Фото: Instagram / rckostroma)

Составление чертежа

Прежде чем начинать сборку самодельного оборудования, нужно подготовить чертеж. На нем необходимо нарисовать станок с разных сторон и указать:

  • размеры оборудования;
  • расположение основных частей;
  • места крепежа.

Чертеж можно найти в интернете или подготовить его самостоятельно.

Подготовка

После составления схемы нужно подготовить место для размещения оборудования. Должно быть достаточно свободного пространства, чтобы можно было обойти оборудование с разных сторон. Если конструкция будет крупногабаритной, с большой массой, необходимо сделать для нее отдельное основание.

Инструменты и расходные материалы

Для сборки нужно подготовить:

  • профильные трубы, металлические уголки;
  • листы металла для сборки корпуса;
  • приводные ремни разного диаметра;
  • гайки, болты для крепежа отдельных частей;
  • стальные прутья;
  • шпиндель (его можно изготовить из болта, который имеет острозаточенный конец;
  • провода, кнопки, регуляторы;
  • подшипники;
  • стальные пластины;
  • зажимы для удержания резцов;
  • набор ключей;
  • сварочный аппарат;
  • втулки;
  • болгарку;
  • дрель и сверлами по металлу.

Также нужно уделить внимание выбору электродвигателя. Для обработки небольших заготовок подойдет двигатель мощностью не более 1 кВт, например, электромотор от кухонного комбайна, швейной или стиральной машины

Если предстоит работа с крупными деталями, лучше выбирать двигатель мощностью от 1,5 до 2 кВт.

Дрель (Фото: Instagram / skupka25kopeek)

Сборка

Процесс изготовления состоит из нескольких этапов:

  1. Сборка рамы. Ее можно сварить из металлических труб, уголков.
  2. Изготовление боковых стоек.
  3. Соединение стоек.
  4. Установка втулок на направляющие. Они нужны для установки задней бабки.
  5. Изготовление площадки из стальных пластин, на которую будет устанавливаться пиноль, суппорт.
  6. Установка ходового винта.
  7. Закрепление штурвала, нониуса.
  8. Изготовление второй металлической площадки, на которую будет закрепляться передняя бабка.
  9. Сборка резцедержателя, суппорта.
  10. Установка электродвигателя.
  11. Соединение оставшихся элементов, закрепление ремней.
  12. Подключение проводов, настройка оборудования.

Старые советские модели станков по дереву и металлу

Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.

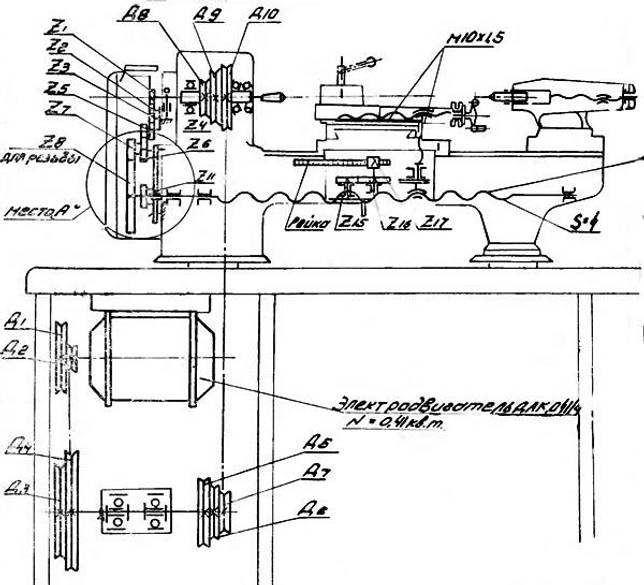

Токарно-винторезный станок ИТ-1М

Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.

Токарно-винторезный станок ТВ-6

Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.

  • Диаметр шпинделя — 12 мм.
  • Частота вращения шпинделя — 130-170 об./мин.
  • Расстояние между центрами — 350 мм.
  • Максимальная длина обработки — 300 мм.

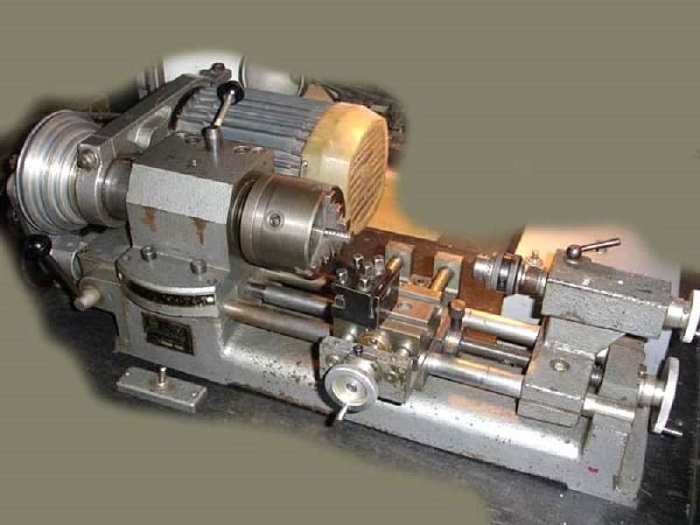

Токарные станки Универсал 2 и Универсал 3

Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.

Токарный станок ТШ-3

Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.

1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки

Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.

Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.

Токарно-винторезный станок 1М63Н

Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.

Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.

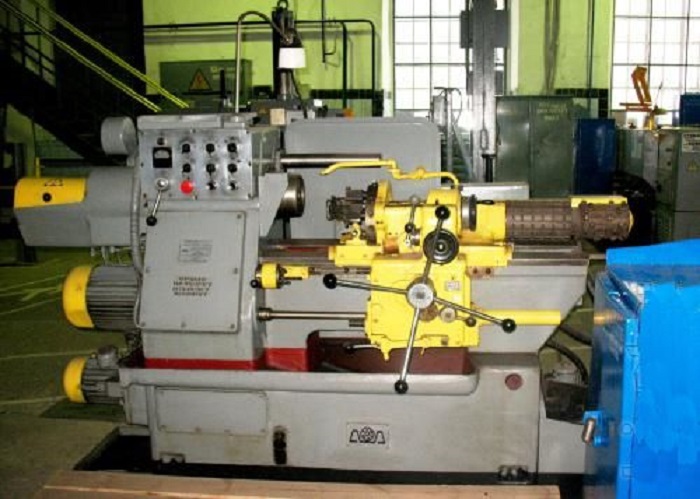

Токарно-револьверный станок 1341

Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:

  • Обработка наружных и внутренних поверхностей.
  • Нарезка резьбы.
  • Сверловка, зенкование, развертывание.
  • Работа с фасонными поверхностями.

Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.

Токарно-винторезный станок 1Н65

Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.

  • Высота центра над станиной и суппортом — 500 и 325 мм.
  • Диаметр шпинделя — 128 мм.
  • Максимальный вес заготовки — 5 т.
  • Максимальный диаметр заготовки в кулачках — 870 мм.

Токарно-винторезный станок 1М63

Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.

Станок токарно-винторезный 1А616

Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.

Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.

Токарный школьный станок ТВ-4

Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.

Токарный станок по металлу Школьник ТВ-7

Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.

Настольный токарный станок по металлу ТВ-16

Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.

  • Расстояние между центрами — 250 мм.
  • Максимальный диаметр заготовки над станиной — 160 мм.
  • Диаметр отверстия шпинделя — 18 мм.
  • Мощность — 0,4-0,5 кВт.

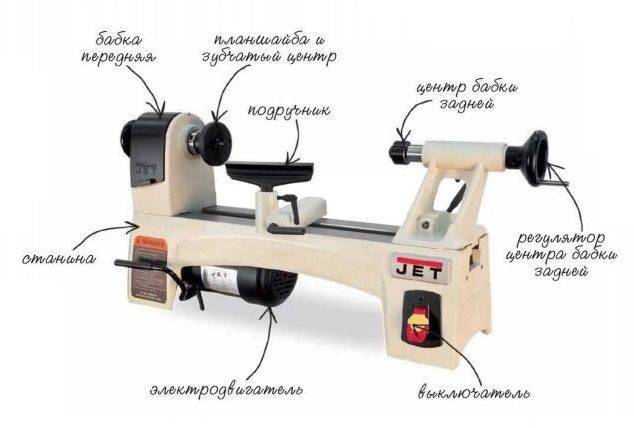

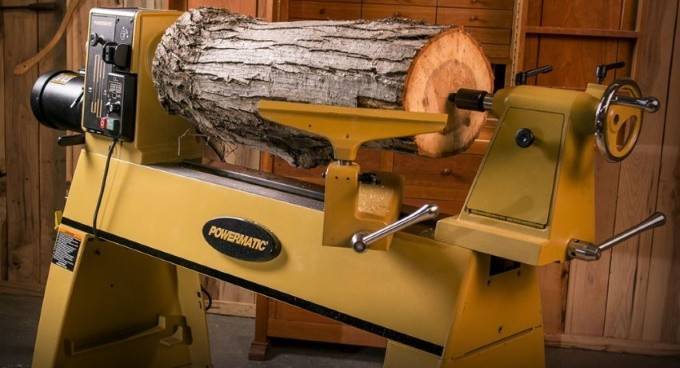

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

  • массивную станину (на ней располагаются основные узлы);
  • переднюю бабку с закреплённым шпинделем;
  • заднюю бабку с элементами фиксации заготовки;
  • суппорт, служащий для подачи обрабатывающего инструмента;
  • привод передачи вращения;
  • двигатель;
  • система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
  • элементы схемы электрооборудования;
  • органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
  • средства защиты от пыли и опилок;
  • отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
  • фартук;
  • наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

  • шпиндель, оснащённый системой крепления обрабатываемой заготовки;
  • несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
  • специальные регулировочные гайки;
  • муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

  • фиксация инструмента из имеющегося в комплекте;
  • перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Related Posts via Categories

  • Характеристики 1К62 – особенности станка в цифрах
  • 1М63 – солидный инструмент для токаря и мастера резьбы
  • Школьный токарный станок – почему он популярен не только на уроках труда?
  • Токарный мини-станок – незаменимое оборудование для миниатюрной обработки
  • ДИП-500 – токарно-винторезный станок для единичных работ
  • Токарный станок JET BD-7 – настольный агрегат для бытового использования
  • Приспособления для токарного станка – как сделать агрегат более функциональным?
  • ИЖ-250 – легендарный токарный станок Ижмаша
  • Корвет 403 – функциональный токарный станок для любителей и профессионалов
  • TRENS SE 320 и другие станки известного европейского производителя
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
