Точильно-шлифовальный станок 3К634

Особенности станка 3Б634

Для сообщения вращательного движения рабочим кругам точильно-шлифовального станка данной модели используется двухскоростной электрический двигатель, который устанавливается во внутреннюю часть рабочей головки. Вал электродвигателя, выступающий с двух сторон ее крышек, одновременно играет роль шпинделя оборудования.

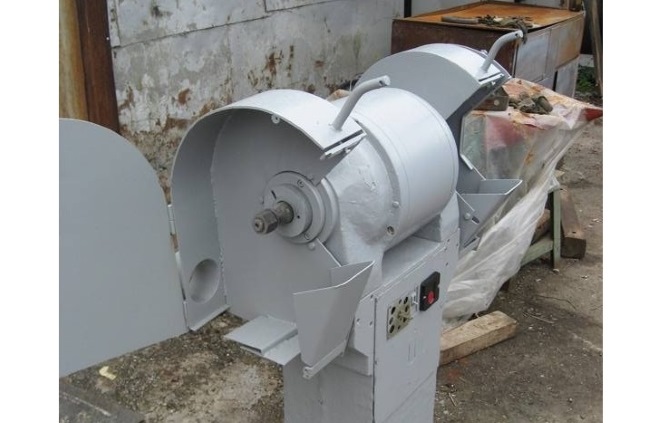

Вид со стороны шпинделя станка

Для обеспечения устойчивости выступающих частей вала электрического двигателя и придания им точного вращения в крышках рабочей головки смонтированы шарикоподшипниковые опоры. Основными конструктивными элементами таких опор являются высокоточные шарикоподшипники радиально-упорной категории, в которых дополнительно выбран осевой люфт. С двух сторон подшипников размещены уплотнительные элементы: осевые лабиринтные (с наружной стороны) и с жировыми канавками (с внутренней стороны).

Электрический двигатель точильно-шлифовального оборудования подвержен сильному нагреву в процессе работы, поэтому его необходимо эффективно охлаждать. В станке 3Б634 такое охлаждение обеспечивается за счет воздуха, который циркулирует по внутренней полости станины и свободно проникает в рабочую головку через окна в ее опорной части.

Характеристики точильно-шлифовального станка данной модели предусматривают возможность его использования не только в качестве заточного оборудования, но и для выполнения ленточного шлифования и полировальных работ.

Для того чтобы обеспечить такую функциональность, в конструкции 3Б634 предусмотрена возможность крепления дополнительных приспособлений, для чего на крышках рабочей головки смонтированы специальные цапфы. При помощи таких цапф, кроме того, обеспечивается фиксация защитных кожухов точильно-шлифовального оборудования. Для надежной фиксации рабочей головки на станине оборудования используются шпильки.

Технические характеристики станка

Все конструктивные элементы точильно-шлифовального станка данной модели фиксируются на его станине, которая изготовлена из чугуна методом литья. Внутренняя часть станины является полой, в ней располагается электрооборудование, смонтированное в отдельном шкафу. Доступ к электрооборудованию точильно-шлифовального станка обеспечивает проем в передней части станины, закрываемый герметичной крышкой.

Для выполнения заточных и других слесарных операций на станке могут использоваться круги плоского прямого профиля (400х50х203) и плоские круги с выточкой (400х60х203). Для фиксации рабочих кругов применяются переходные фланцы, которые закрепляются на шпинделе станка, имеющем конусную форму.

Рабочие круги на точильно-шлифовальных станках необходимо балансировать после их установки, для этого на наружной части переходных фланцев имеется три сухарика.

Для обеспечения безопасности выполнения работ на точильно-шлифовальном станке данной модели его рабочие круги ограждают специальными кожухами, изготовленными из листовой стали. Кроме того, в конструкции станка предусмотрены специальные пылесборники, соединенные с вытяжной системой, что дает возможность собирать до 40% пыли, создаваемой при выполнении работ.

Станок в комплектации с вытяжной системой

Доступ обрабатываемой детали к поверхности рабочего круга обеспечивается за счет наличия проемов в защитных кожухах. Безопасно наблюдать за процессом выполнения обработки дают возможность прозрачные защитные экраны, закрепленные в верхней части кожухов. Такие экраны, выполненные заодно с мощными светильниками, могут поворачиваться на 15 градусов относительно горизонтальной оси, что еще больше повышает удобство работы на точильно-шлифовальном оборудовании данной модели.

На рассматриваемом станке очень удобно затачивать токарные резцы, так как в его конструкции имеются поворотный столик и подручник. Благодаря перемещению по криволинейным направляющим поворотный столик точильно-шлифовального станка может занимать даже наклонное положение по отношению к торцу рабочего круга. Перемещения поворотного столика, которые совершаются в горизонтальной плоскости, позволяют легко компенсировать износ рабочего круга.

У подручника точильно-шлифовального оборудования данной модели две рабочие поверхности – плоская и криволинейная. Они используются, соответственно, при шлифовке деталей, имеющих плоскую и криволинейную опорную плоскость.

Правый подручник станка оснащен поворотным устройством, позволяющим изменять угол наклона опорной поверхности

Конструкция устройства

Главным конструктивным узлом станка 3К634, обеспечивающим вращение рабочих кругов, является головка, во внутренней части которой смонтирован двухскоростной электрический двигатель. Вал двигателя, размещенный вместе с ротором, статором и крыльчаткой вентилятора в корпусе с двумя крышками, одновременно выполняет роль шпинделя точильно-шлифовального станка. В отверстия крышек наружу выходят концы вала электродвигателя, оснащенные подшипниковыми узлами, выступающими в роли опор шпинделя.

Опоры шпинделя – один из важнейших узлов точильно-шлифовального станка 3К634. За счет этого элемента обеспечиваются точность вращения рабочих кругов и надежность всего оборудования. В опорах шпинделя установлены сдвоенные радиально-упорные подшипники высокой точности и выбраны осевые люфты. Кроме того, в опорах есть уплотнительные элементы: с наружной стороны – осевые лабиринтные, с внутренней – с жировыми канавками.

Устройство станка

Эффективное охлаждение электрического двигателя, активно нагревающегося в процессе эксплуатации точильно-шлифовального станка, обеспечивается за счет воздушных потоков, циркулирующих внутри станины и корпуса головки. Для того чтобы воздушные потоки внутри станины и в полости корпуса головки циркулировали беспрепятственно, в опорной части головки имеются специальные окна.

Крышки головки оснащены двумя цапфами, с помощью которых к ним крепятся защитные кожухи, а также различные приспособления, используемые для выполнения полировальных работ, ленточного шлифования и др. Сама головка закреплена на станине оборудования с помощью шпилек.

Станина 3К634 изготовлена из чугуна методом литья, в ее внутренней части размещено все электрооборудование, смонтированное в специальном шкафу. Обеспечивает доступ к электрооборудованию точильно-шлифовального станка специальное окно в передней части его станины, которое в процессе эксплуатации оборудования герметично закрывается крышкой.

Не пропустите: Круглошлифовальный станок: устройство, виды и назначение

На станке модели 3К634 могут использоваться круги двух типов:

• плоские прямого профиля – 1(ПП) 400х50х203;
• плоские с выточкой – 5-400х60х203.

Для фиксации кругов на конусной части шпинделя используются переходные фланцы, на наружной части которых смонтировано по три сухарика. За счет последних выполняется балансировка рабочих кругов.

Станок 3к634, подключенный к вытяжной системе

Доступ оператора к рабочему кругу осуществляется благодаря двум окошкам в передней части кожухов. В верхней части кожухов для обеспечения безопасности работающего на точильно-шлифовальном станке есть два козырька, изготовленных из органического стекла. В процессе работы на станке образуется много пыли, для сбора которой предназначены выдвижные заслонки и пылесборники, находящиеся в нижней части кожухов. Для облегчения сбора пыли пылесборник через внутреннюю часть кожуха соединяется с системой вытяжной вентиляции. При помощи такой системы в процессе выполнения работ собирается до 40% пыли, которая отсасывается из рабочей зоны.

В верхней части прозрачных защитных экранов для обеспечения удобства работы и ее безопасности монтируются светильники. Согласно паспорту оборудования, лампы, встраиваемые в такие светильники, должны обладать мощностью 41,6 Вт. Характеристики и особенности конструкции точильно-шлифовального станка данной модели обеспечивают возможность быстрой и удобной замены рабочих кругов. Для выполнения такой операции достаточно откинуть боковую сторону кожуха, которая смонтирована на шарнирных навесах.

Станок комплектуется регулируемым подручником (слева) и поворотным столиком (справа)

В паспорте рассматриваемого точильно-шлифовального станка указано, что он оснащен удобными устройствами для заточки токарных резцов. Это поворотный столик и подручник, позволяющие затачивать резцы высотой до 100 мм. Подробно изучить характеристики таких приспособлений можно по паспорту оборудования.

Следует иметь в виду, что при работе точильно-шлифовального станка данной модели возникают серьезные вибрационные нагрузки. Поэтому, если вы собираетесь установить такое оборудование в своем производственном цеху, следует выяснить несущую способность и надежность фундамента и напольного покрытия, а также разработать четкий план всех монтажных операций.

Точильно-шлифовальный станок данной модели отличается универсальностью и приличными техническими возможностями. Подробнее узнать о них можно в паспорте оборудования.

В завершение

Субмарины рассматриваемого типа широко экспортировались в братские Советскому Союзу страны. Подлодки проекта 633 были на вооружении ВМФ Египта, Болгарии, Алжира, Китая, Кореи, Сирии. Одна из последних модификации в составе отечественного флота находится в Южной бухте Севастополя. Лодка показала себя вполне прилично для того времени, как по техническому оснащению, так по вооружению и скоростным параметрам. Все возведенные экземпляры для советской армии выведены из военного флота до 1987 года. Китайские конструкторы использовали марку 633, как прототип для создания собственных субмарин.

3К634 Станок точильно-шлифовальный напольный. Назначение, область применения

Точильно-шлифовальный станок 3К634 заменил устаревший станок модели 3Б634

Точильно-шлифовальный станок с двумя кругами модели 3К634 предназначен для выполнения следующих операций:

• заточки быстрорежущих и оснащенных пластинками твердого сплава резцов высотой до 100 мм;
• заточки сверл диаметром Ø 6..60 мм;
• заточки слесарного инструмента;
• снятия заусениц, фасок и других слесарных работ;
• шлифовки деталей абразивной лентой;
• полировки деталей

Использовать станок для обдирки литых и сварных деталей не рекомендуется.

Особенности конструкции и принцип работы станка

Фото точильно-шлифовального станка 3к634

Основной частью станка является головка (рис. 5). В головку вмонтирован двухскоростной электродвигатель, вал которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора расположены в корпусе с двумя крышками, в которых размещены шарикоподшипниковые опоры шпинделя (рис. 6).

Шарикоподшипниковые опоры представляют собой сдвоенные радиально-упорные шарикоподшипники высокой точности № В36209Л с выбранными осевыми люфтами. С наружных сторон выполнены осевые лабиринтные уплотнения, с внутренних — жировые канавки.

Охлаждение электродвигателя осуществляется за счет циркуляции воздуха, для чего опорные крышки головки имеют окна, связывающие внутренние полости станины и головки. Для крепления защитных кожухов и некоторых приспособлений (для полировальных работ, ленточного шлифования и др.) на крышках головки имеются две цапфы. Крепление головки к станине осуществлено при помощи шпилек.

Станина представляет собой чугунную отливку с размещенным в ней электрошкафом. Внутри станины укреплена панель с электрооборудованием. Доступ к электрооборудованию возможен в результате наличия проема в передней стенке, герметично закрываемого дверкой.

На станок устанавливают шлифовальные круги типов 1- 400 х 50 х 203 (плоский прямого профиля) и 5- 400 х 60 х 203 (плоский с выточкой). Круги насаживают на переходные фланцы, закрепленные на конусной части шпинделя. Переходные фланцы с наружной стороны имеют три сухарика, при помощи которых осуществляется балансировка шлифовальных кругов.

Шлифовальные круги ограждены защитными кожухами, изготовленными из листовой стали.

На лицевой стенке кожуха имеется зев для доступа к шлифовальному кругу. В верхней части зева расположен козырек, при помощи которого поддерживается зазор не более 6 мм между козырьком и шлифовальным кругом, в нижней части зева — выдвижная заслонка для отсоса пыли. При установке приспособления для заточки сверл заслонку полностью задвигают в кожух. Боковая стенка кожуха шарнирно соединена с кожухом и может быстро отбрасываться для замены и осмотра шлифовального круга.

Внизу кожуха расположен пылесборник, в котором собирается до 40% пыли, отсасываемой из зоны работы станка. Не менее одного раза в смену пылесборник необходимо очищать от накопившейся пыли.

Кожух оснащен патрубком для подсоединения к вытяжной системе. Сверху к кожуху приварена втулка крепления защитного экрана.

Защитный экран (рис. 9) выполнен заодно со светильниками. Для удобства эксплуатации экран может быть повернут относительно горизонтальной оси на 15°. В светильники вмонтированы по две лампы 41,6 Вт, обеспечивающие хорошую освещенность.

Для заточки резцов и зачистки деталей на станке оборудованы поворотный столик (рис. 10) и подручник (рис. 11). Поворотный столик представляет собой стальную плиту, прикрепленную винтами к чугунному кронштейну, который может перемещаться по криволинейной направляющей. Таким образом, столик может занимать наклонное положение относительно торца шлифовального круга. Направляющая столика крепится к кронштейну, который, в свою очередь, прикреплен к станине. В результате двух перемещений столика в горизонтальной плоскости компенсируется износ круга по торцу и боковой поверхности.

Подручник представляет собою стальную деталь с двумя рабочими поверхностями: плоской и криволинейной. Плоской рабочей поверхностью рекомендуется пользоваться при шлифовании деталей, имеющих опорную плоскость. Если требуется отшлифовать кривую поверхность детали при отсутствии хорошей опорной плоскости или при необходимости частой перенастройки угла установки подручника, нужно пользоваться криволинейной рабочей поверхностью подручника. Крепление подручника к кронштейну выполнено таким образом, что он может перемещаться на круг, по вертикали и вращаться вокруг оси. Необходимо следить, чтобы зазор между кругом и подручником был не более 3 мм.

Правила эксплуатации

Перед началом эксплуатации станка необходимо выполнить следующие действия:

• Установить оборудование на ровную площадку, без дополнительного возвышения.
• Обеспечить помещение электросетью в 380 В, оно является рабочим для 3К634.
• Позаботиться о принудительной вентиляции.
• Контролировать при подключении правильность вращения.
• Проверить работоспособность автоматического выключателя, который обеспечивает защиту от перегрузок.

Перед работой на станке оператор должен пройти соответствующее обучение. Так как при длительной эксплуатации электрическая часть изнашивается персонал, должен периодически проверять эти элементы станка.

При первом запуске нового оборудования его протирают тряпкой, смоченной в ацетоне или бензине, чтобы снять антикоррозийное покрытие. После проверки исправность всех элементов специалисты делают запуск.

Обязательно надо провести балансировку абразивных кругов, которые вращаясь не должны создавать чувства биения.

Станок точильно-шлифовальный ТШ-3М (3К634, 3Б634)

НАИМЕНОВАНИЕ ПАРАМЕТРА	МОДЕЛЬ ТШ-3М
Диаметр изношенного круга, мм:	220
Наружный диаметр круга, мм:	400
Высота круга, мм:	40 (50)
Посадочный диаметр, мм:	127
Класс неуравновешенности:	кл. 2 или кл. 1
Напряжение, В:	380
Высота центров кругов от основания, мм:	974±5
Максимальная скорость резания, м/с:	30
Частота вращения вала, об/мин:	1500
Масса, кг:	210
Мощность, кВт:	5,5
Габаритные размеры станка, мм:	680(±5) x500(±5)x1280(±5)

Станок точильно-шлифовальный ТШ-3М (аналог 3К634, 3Б634, 3Т634-01) очень популярен среди поставщиков оборудования и широко применяется в производственных целях, в мастерских и производственных лабораториях, нередко приобретается частными лицами, специализирующимися на индивидуальных токарно-слесарных работах.

Независимо от требований производства станки используют для проведения качественных токарно-слесарных работ, заточки производственного инструмента, шлифования и полировки изделий. Главный привод имеет мощность 5,5 кВт при номинальной частоте вращения 1500 об./мин.

Точильно-шлифовальный станок серии ТШ-3М хорошо зарекомендовал себя в финальной обработке деталей, позволяет максимально качественно снять фаски, заусенцы и отполировать металлические детали. Устройство также используется для высококачественной заточки различного производственного инструмента и незаменимо в работе крупных предприятий, имеющих на своей базе необходимую ремонтную базу. Станок модификации ТШ-3М.20 укомплектован устройством отключения электродвигателя при поднятии защитного экрана.

Станок поставляется в собранном виде, в специальной упаковке (позволяет обеспечить его транспортировку и длительное хранение).

Комплектация точильного станка ТШ-3М:

• Шлифовальные круги 2 шт: 400х40х127, 25А F46 К-L1700 (ГОСТ P52588-2006), 400х40х127, 64C F46 К-L1700 (ГОСТ P52588-2006);
• Защита рабочей зоны: ограждение кругов 2 шт., защитные экраны 2шт.;
• Освещение рабочей зоны: светильник местного освещения 1шт.;
• Электроуправление: кнопочное, с нулевой защитой.
• Техническая документация (паспорт, руководство по эксплуатации и т.п.) и дополнительные комплектующие в соответствии с договором на поставку.

Станки ТШ-3.10 не комплектуются устройством отключения электродвигателя при поднятии защитного экрана.

Модельный ряд станка ТШ-3

Станкис прямым приводом и шлифовальным кругом400х40х127 мм. 3 кВт, 1000 об/мин. ТШ-3.10 (аналог ТШС 400)

ТШ-3.20 (аналог ТШС 400.1) c доп.блокировкой двигателя

ТШ-3.25 с пылесосом

ТШ-3.35 с пылесосом и блокировкой двигателя

Станкис прямым приводом и шлифовальным кругом400х40х127 мм. 5,5 кВт, 1500 об/мин. ТШ-3М (аналог 3К634, 3Б634, 3Т634-01)

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Станкис ременным приводом и шлифовальным кругом400х40х127 мм. 3 кВт, 1000 об/мин. ТШ-3М

ТШ-3М.20 с доп.блокировкой двигателя

ТШ-3М.25 с пылесосом

ТШ-3М.35 с пылесосом и блокировкой двигателя

Читайте РУКОВОДСТВО ПО ВЫБОРУ ТОЧИЛЬНО-ШЛИФОВАЛЬНЫХ СТАНКОВ СЕРИИ ТШ

Классификация устройств

Шлифовальный станок на рынке существует разный по своей конструкции. Разделяют три основные группы устройств.

Стационарные – такие агрегаты применяются для обработки маленьких заготовок.

Стационарный шлифовальный станок это

Но шлифовка на рынке имеется односторонняя и двухсторонняя. К этой группе относится радиально-заточный аппарат – он более популярен, так как выполняет множество функций, торцовочное устройство. Стационарное оборудование оснащается шлифовальными кругами, диаметр которых колеблется в пределах 40–75 см.

Подвесные агрегаты – с его помощью обрабатываются заготовки среднего и крупного размера. Аппарат не стоит на полу, а находится в подвешенном состоянии. Он является более удобным, так как его позволено разворачивать в любую сторону, такая манипуляция делает шлифовку деталей более качественной. Кроме того, работать с подвесным устройством легче физически. Оно оснащается абразивным кругом большего размера, а также имеет более высокую мощность.

Специальные – к ним относятся полуавтоматические и автоматические агрегаты. Чаще они используются в массовом производстве заготовок. Полностью автоматизированные устройства могут обойтись без непосредственного вмешательства человека. Они более производительны, нужно только выставить соответствующие настройки.

Сегодня промышленность выпускает передвижные станки, которые более удобные в использовании, помогают повысить производительность.

Передвижной шлифовальный станок

Но чем лучше сделана отливка детали, тем меньше усилий потребуется для ее шлифовки.

Конструкция агрегата

Оборудование состоит из следующих узлов и деталей:

• силового электродвигателя 380 В;
• напольной станины – 358 кг;
• кнопки управления пуск и стоп;
• двух абразивных кругов и их защиты;
• защитного кожуха для корпуса;
• осветительных элементов.

Основные механизмы агрегата:

• ротор;
• стартер.

Современный 3К634 станок имеет основной узел, отвечающий за вращение обдирочно-точильно-шлифовальных кругов – головка с двухскоростным электродвигателем. В корпусе с двумя крышками располагаются ротор, вентилятор, статор и вал мотора, он заменяет шпиндель.

Вентилятор защищен специальным кожухом, чтобы обезопасить работу, для облегчения ремонта или доступа к объекту крышка откидывается.

Так как двигатель во время работы нагревается, производителем предусмотрен вентилятор, эффективно охлаждающий циркулирующими потоками воздуха внутри головки и станины.

Классификация устройств

Шлифовальный станок на рынке существует разный по своей конструкции. Разделяют три основные группы устройств.

Стационарные – такие агрегаты применяются для обработки маленьких заготовок.

Стационарный шлифовальный станок это

Но шлифовка на рынке имеется односторонняя и двухсторонняя. К этой группе относится радиально-заточный аппарат – он более популярен, так как выполняет множество функций, торцовочное устройство. Стационарное оборудование оснащается шлифовальными кругами, диаметр которых колеблется в пределах 40–75 см.

Подвесные агрегаты – с его помощью обрабатываются заготовки среднего и крупного размера. Аппарат не стоит на полу, а находится в подвешенном состоянии. Он является более удобным, так как его позволено разворачивать в любую сторону, такая манипуляция делает шлифовку деталей более качественной. Кроме того, работать с подвесным устройством легче физически. Оно оснащается абразивным кругом большего размера, а также имеет более высокую мощность.

Специальные – к ним относятся полуавтоматические и автоматические агрегаты. Чаще они используются в массовом производстве заготовок. Полностью автоматизированные устройства могут обойтись без непосредственного вмешательства человека. Они более производительны, нужно только выставить соответствующие настройки.

Сегодня промышленность выпускает передвижные станки, которые более удобные в использовании, помогают повысить производительность.

Передвижной шлифовальный станок

Но чем лучше сделана отливка детали, тем меньше усилий потребуется для ее шлифовки.

Настройка станка при заточке резцов

Заточка резцов по задним поверхностям

При заточке резцов по задним поверхностям необходимо ослабить винт крепления подручника в криволинейных направляющих и по лимбу установить задний угол, затянуть винт крепления подручника (рис. 14. а).

Транспортир установить под углом 90° — φ (φ — главный угол в плане) или φ1 (вспомогательный угол в плане) (рис. 14, б, в, г.) и закрепить транспортир так, чтобы середина затачиваемой кромки совпала с серединой алмазного кольца круга. Нужно следить, чтобы длина участка, на котором резец упирается в планку транспортира, была возможно большей. После этого подручнику сообщают качательное движение (осцилляцию). Величина осцилляции устанавливается упорами осциллирующего подручника.

Не следует допускать схода резца с алмазного кольца шлифовального круга.

В комплекте приспособлений имеются приспособления для заточки задних поверхностей с зажимом резца и транспортир без зажимного устройства. При работе без зажима подачу резца на круг осуществляют, передвигая резец вдоль опорной планки транспортира, при работе с зажимом — вращения маховика. Следует иметь ввиду, что при углах φ и 90° — φ менее 45° лучше использовать приспособление с зажимом резца.

Заточка резцов по радиусу

Заточка радиуса проводится вручную, при этом осцилляция столика не нужна.

При заточке прямых резцов по передней поверхности работу производят в приспособлении для заточки задних поверхностей с механическим зажимом (рис. 14, д), но резец при этом должен быть уложен на стол боковой плоскостью державки и основанием державки прижат к опорной линейке лимба.

По транспортиру устанавливается необходимый передний угол резца, а по лимбу наклона подручника — угол наклона.

Заточку производят при осцилляции подручника, подачу — вращением маховичка поперечной подачи.

Заточка отогнутых резцов по передней поверхности

При на подручник устанавливают приспособление для заточки передних поверхностей, представляющее собой наклонный подручник (рис. 14, е).

Приспособление закрепляют под углом. В пазу подручника укрепляют приспособление для заточки задних поверхностей, совместив «0» транспортира с кромкой паза. Остальные настройки и работа осуществляются так же как при заточке прямых резцов на передней поверхности. Аналогично выполнение порожков на передней поверхности резца. Круг для этой цели должен быть спрофилирован по форме переходной части порожка.

Доводка резцов

Доводка резцов проводится доводочным алмазным кругом аналогично заточке. Рекомендуемые режимы при работе с охлаждающей жидкостью — поперечная подача на 10 двойных ходов стола, мм:

• предварительное затачивание: 0,1..0,2
• чистовое затачивание: 0,03..0,06
• доводка: 0,01..0,02

Продольная подача — независимая, осуществляется пружинами в пределах 1..4 м/мин.

При ручной подаче должно быть давление резца на круг 7..12 кгс/см2 (при заточке резца с полоской заточки 10 х 2 мм -усилие прижатия 2..2,5 кгс).

Охлаждение

Шлифование, заточку и доводку алмазными кругами следует производить с охлаждением.

Применение охлаждающей жидкости в процессе шлифования повышает стойкость алмазных кругов и уменьшает интенсивность износа алмазных зерен.

Охлаждающая жидкость снижает температуру нагрева обрабатываемой детали (инструмента) и уменьшает местные напряжения, которые могут привести к появлению трещин и сколов. Кроме того, охлаждающая жидкость снимает с рабочей поверхности круга отходы шлифования, что способствует значительному снижению «засаливания» поверхности круга, повышению чистоты обрабатываемой поверхности на один-два класса, увеличению производительности на 25..30% и уменьшению скорости износа круга до 50%.

При применении кругов на металлической связке охлаждение обязательно (кроме фасонной чистовой обработки) и должно быть непрерывным. Охлаждающая жидкость должна подаваться в количестве 2 — 3 л/мин. Круги на органической связке можно применять и без охлаждения,

Защита от брызг охлаждающей жидкости

Защитный кожух алмазных кругов выполнен с перекидной заслонкой, а в круг помещен диск, предупреждающий интенсивное разбрызгивание охлаждающей жидкости.

Нужно следить, чтобы заслонка при работе с охлаждением полностью закрывала нерабочую зону шлифовального круга.

Для защиты от струи охлаждающей жидкости, отбиваемой резцом, на каждой стороне станка имеется по одному щитку с постоянным магнитом, устанавливаемому на подручник или на державку резца. Кроме того, щитки, устанавливаемые на кромку корыта, гарантируют от попадания брызг на пол у работающего станка и обеспечивают защиту рабочего.

3Б634 станок точильно-шлифовальный напольный. Назначение, область применения

Точильно-шлифовальный станок с двумя кругами модели 3Б634 предназначен для выполнения следующих операций:

• заточки быстрорежущих и оснащенных пластинками твердого сплава резцов высотой до 100 мм;
• заточки сверл диаметром 12..50 мм;
• заточки слесарного инструмента;
• снятия заусениц, фасок и других слесарных работ;
• шлифовки деталей абразивной лентой;
• полировки деталей

Использовать станок для обдирки литых и сварных деталей не рекомендуется.

Особенности конструкции и принцип работы станка 3Б634

Основной частью точильно-шлифовального станка 3Б634 является шлифовальная головка (рис. 5). В головку вмонтирован двухскоростной электродвигатель, вал которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора расположены в корпусе с двумя крышками, в которых размещены шарикоподшипниковые опоры шпинделя (рис. 6).

Шлифовальная головка точильно-шлифовального станка 3Б634

Шарикоподшипниковые опоры представляют собой сдвоенные радиально-упорные шарикоподшипники высокой точности № В36209Л с выбранными осевыми люфтами. С наружных сторон выполнены осевые лабиринтные уплотнения, с внутренних — жировые канавки.

Охлаждение электродвигателя осуществляется за счет циркуляции воздуха, для чего опорные крышки головки имеют окна, связывающие внутренние полости станины и головки. Для крепления защитных кожухов и некоторых приспособлений (для полировальных работ, ленточного шлифования и др.) на крышках головки имеются две цапфы. Крепление головки к станине осуществлено при помощи шпилек.

Станина представляет собой чугунную отливку с размещенным в ней электрошкафом. Внутри станины укреплена панель с электрооборудованием. Доступ к электрооборудованию возможен в результате наличия проема в передней стенке, герметично закрываемого дверкой.

На станок устанавливают шлифовальные круги типов ПП 400 х 50 х 203 (плоский прямого профиля) и ПВ 400 х 60 х 203 (плоский с выточкой). Круги насаживают на переходные фланцы, закрепленные на конусной части шпинделя. Переходные фланцы с наружной стороны имеют три сухарика, при помощи которых осуществляется балансировка шлифовальных кругов.

Шлифовальные круги ограждены защитными кожухами, изготовленными из листовой стали.

На лицевой стенке кожуха имеется зев для доступа к шлифовальному кругу. В верхней части зева расположен козырек, при помощи которого поддерживается зазор не более 6 мм между козырьком и шлифовальным кругом, в нижней части зева — выдвижная заслонка для отсоса пыли. При установке приспособления для заточки сверл заслонку полностью задвигают в кожух. Боковая стенка кожуха шарнирно соединена с кожухом и может быстро отбрасываться для замены и осмотра шлифовального круга.

Внизу кожуха расположен пылесборник, в котором собирается до 40% пыли, отсасываемой из зоны работы станка. Не менее одного раза в смену пылесборник необходимо очищать от накопившейся пыли.

Кожух оснащен патрубком для подсоединения к вытяжной системе. Сверху к кожуху приварена втулка крепления защитного экрана.

Защитный экран (рис. 9) выполнен заодно со светильниками. Для удобства эксплуатации экран может быть повернут относительно горизонтальной оси на 15°. В светильники вмонтированы по две лампы 41,6 Вт, обеспечивающие хорошую освещенность.

Для заточки резцов и зачистки деталей на станке оборудованы поворотный столик (рис. 10) и подручник (рис. 11). Поворотный столик представляет собой стальную плиту, прикрепленную винтами к чугунному кронштейну, который может перемещаться по криволинейной направляющей. Таким образом, столик может занимать наклонное положение относительно торца шлифовального круга. Направляющая столика крепится к кронштейну, который, в свою очередь, прикреплен к станине. В результате двух перемещений столика в горизонтальной плоскости компенсируется износ круга по торцу и боковой поверхности.

Подручник представляет собою стальную деталь с двумя рабочими поверхностями: плоской и криволинейной. Плоской рабочей поверхностью рекомендуется пользоваться при шлифовании деталей, имеющих опорную плоскость. Если требуется отшлифовать кривую поверхность детали при отсутствии хорошей опорной плоскости или при необходимости частой перенастройки угла установки подручника, нужно пользоваться криволинейной рабочей поверхностью подручника. Крепление подручника к кронштейну выполнено таким образом, что он может перемещаться на круг, по вертикали и вращаться вокруг оси. Необходимо следить, чтобы зазор между кругом и подручником был не более 3 мм.

Где купить обдирочно-шлифовальный станок? Вывод очевиден —

Мы являемся заводом-изготовителем, поэтому для Вас выгоднее купить обдирочно-шлифовальный станок напрямую у нас. По договоренности мы организуем доставку оборудования собственным автотранспортом, либо железнодорожным транспортом в любую точку Таможенного Союза, проведем пусконаладочные работы и поможем с монтажом, пуско-наладкой, а также обучением вашего персонала правильной эксплуатации оборудования.

Внимание! Обдирочно-шлифовальные станки, произведенные АО «Кубаньжелдормаш», работают на собственное производство в литейном цехе на обрубном участке

Преимущества совместной работы с нашим предприятием:

• Завод с 85-ти летней историей, мощная производственная база
• Замкнутый цикл производства, от стального литья до испытаний и отгрузки Заказчику;
• Высококвалифицированный инженерный персонал с большим опытом проектирования и внедрения в производство металлообрабатывающего оборудования;
• За счет ежемесячного планового производства, обдирочно-шлифовальные станки всегда есть в наличии на складе;
• Применение современного высокоточного оборудования и самых передовых технологий металлообработки из Германии, Швейцарии, Японии, Австрии и США;
• Лучшие заводские цены на обдирочное оборудование от российского производителя;
• Поставка запасных частей в течение 3–5 рабочих дней в любую точку России, Беларуси, Казахстана;
• Использование качественных материалов и комплектующих от ведущих производителей — ММК, НЛМК, Мечел, ЯЭЗ «Eldin», ВЭМЗ, Moeller, ABB, Schneider Electric, Rittal и др.;
• Выгодные схемы финансирования закупки нашего оборудования в лизинг или кредит.

Можно бесконечно перечислять плюсы от работы с нами, но лучше один раз приехать и своими глазами увидеть наше производство и производимое оборудование, наши двери всегда открыты для Заказчиков!

Станки всегда есть в наличии, звоните.

Заказать или купить обдирочно-шлифовальные станки по лучшим низким ценам Вы можете у наших дилеров, либо напрямую на заводе, для этого достаточно связаться с отделом продаж.

Поскольку Ваша деятельность скорее всего связана с металлообработкой Вам вероятно будут также интересны наши гильотинные ножницы.
