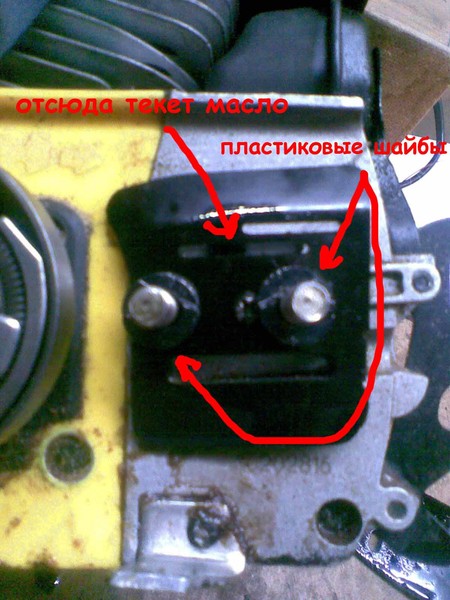

Течет масло из бензопилы чемпион

Как снять рукоятку

Работу начинаем с отсоединения тяги дроссельной заслонки, для этого раскручиваем два винта крепления ручки и вынимаем механизм.

Механизм разбирается легко, достаточно отжать упорную пружину, снять курок с направляющего штифта и отсоединить от тяги.

Упорная пружина вставлена в предохранительный курок, убрав её можно снять курок газа.

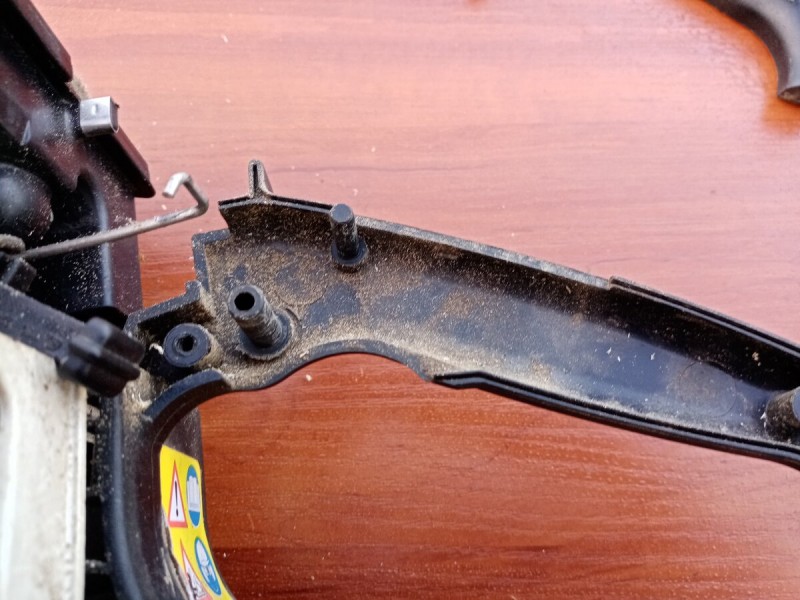

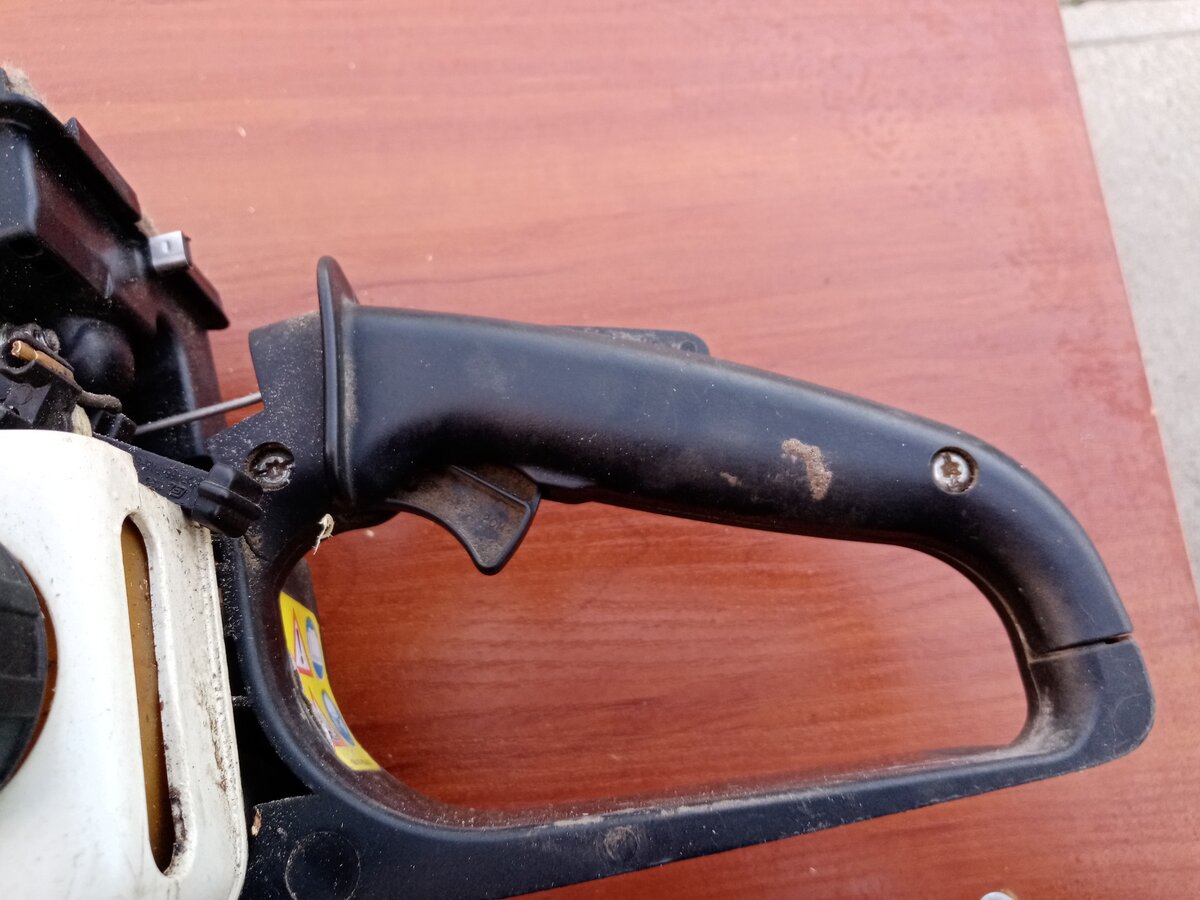

Ручка в разобранном состоянии

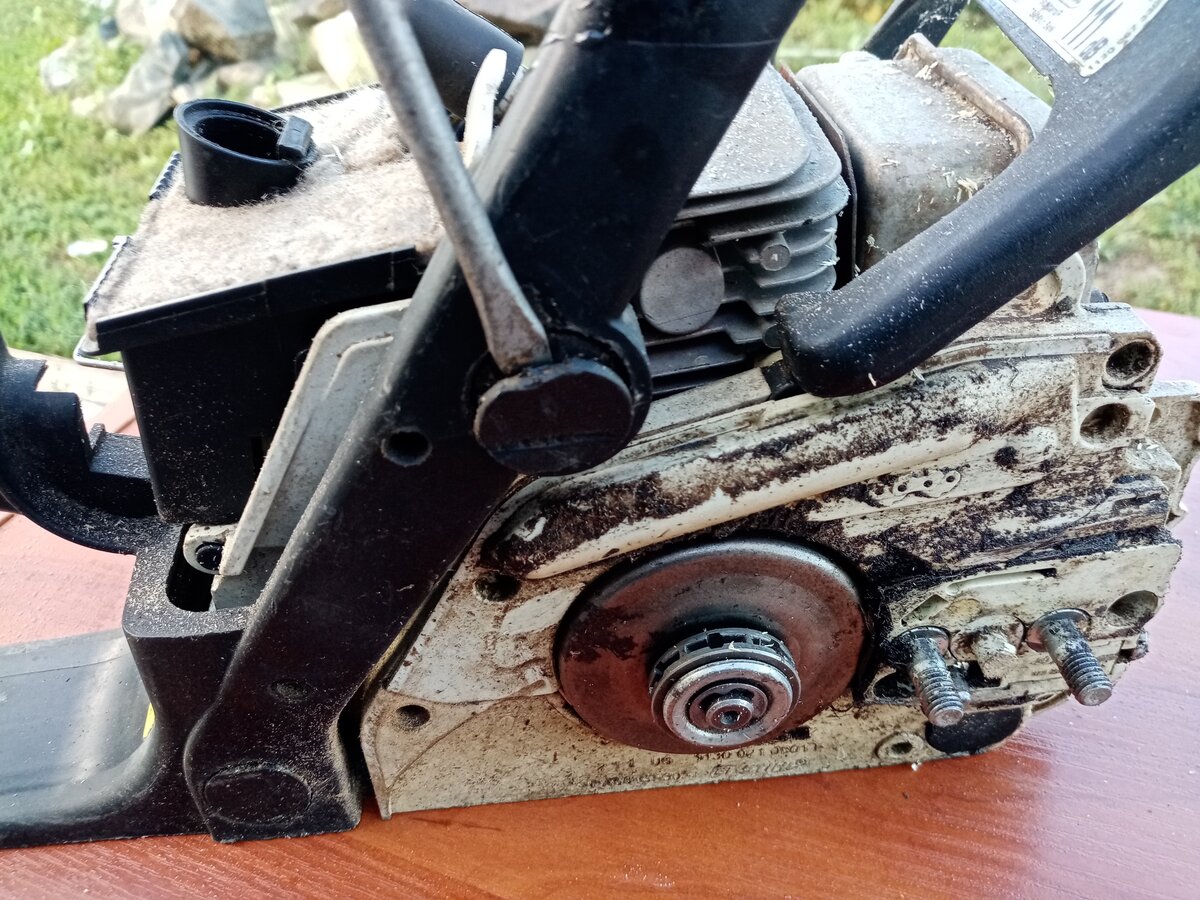

Рукоятка на Штиль 180 установлена на три амортизатора. Для того, чтобы её снять необходимо вынуть заглушки и амортизаторы из корпуса пилы. При помощи мощной отвертки это можно сделать за пару минут.

Заглушки просто защелкнуты в амортизатор

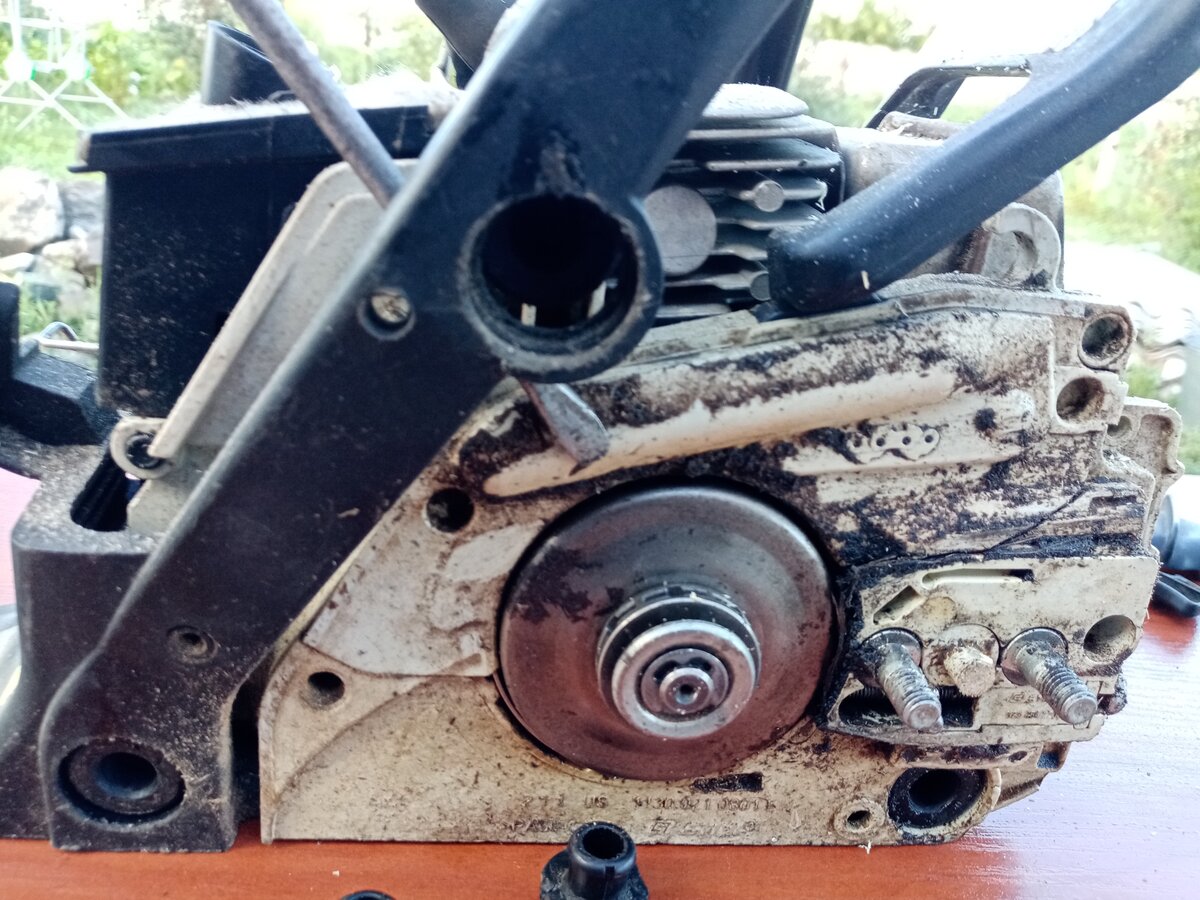

Заламывая отверткой между корпусом и рукояткой, амортизатор легко вынуть из посадочного отверстия.

Таким образом легко снять центральный и задний амортизатор

Для того, что бы снять передний амортизатор, нужно провернуть рукоятку на 180 градусов.

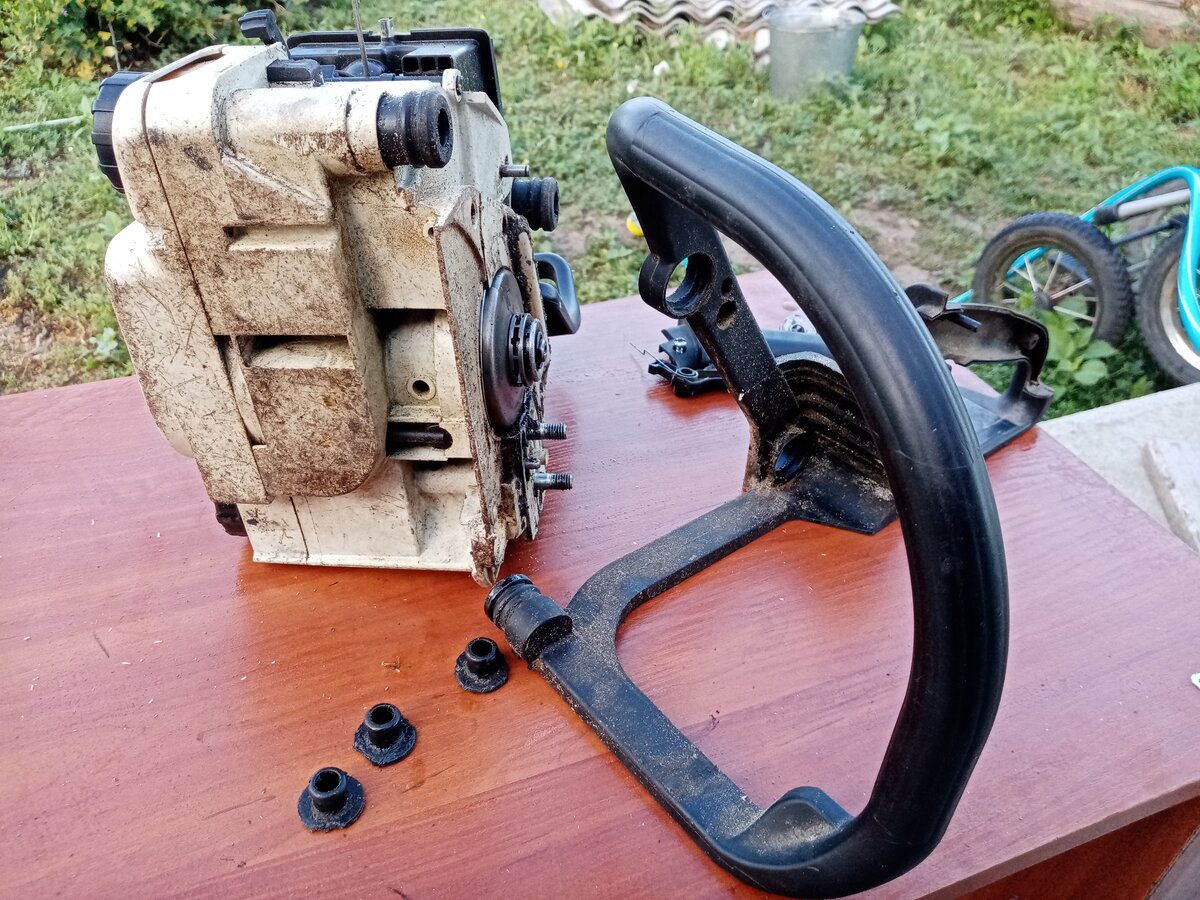

Снятая рукоятка Штиль 180

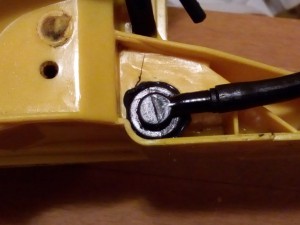

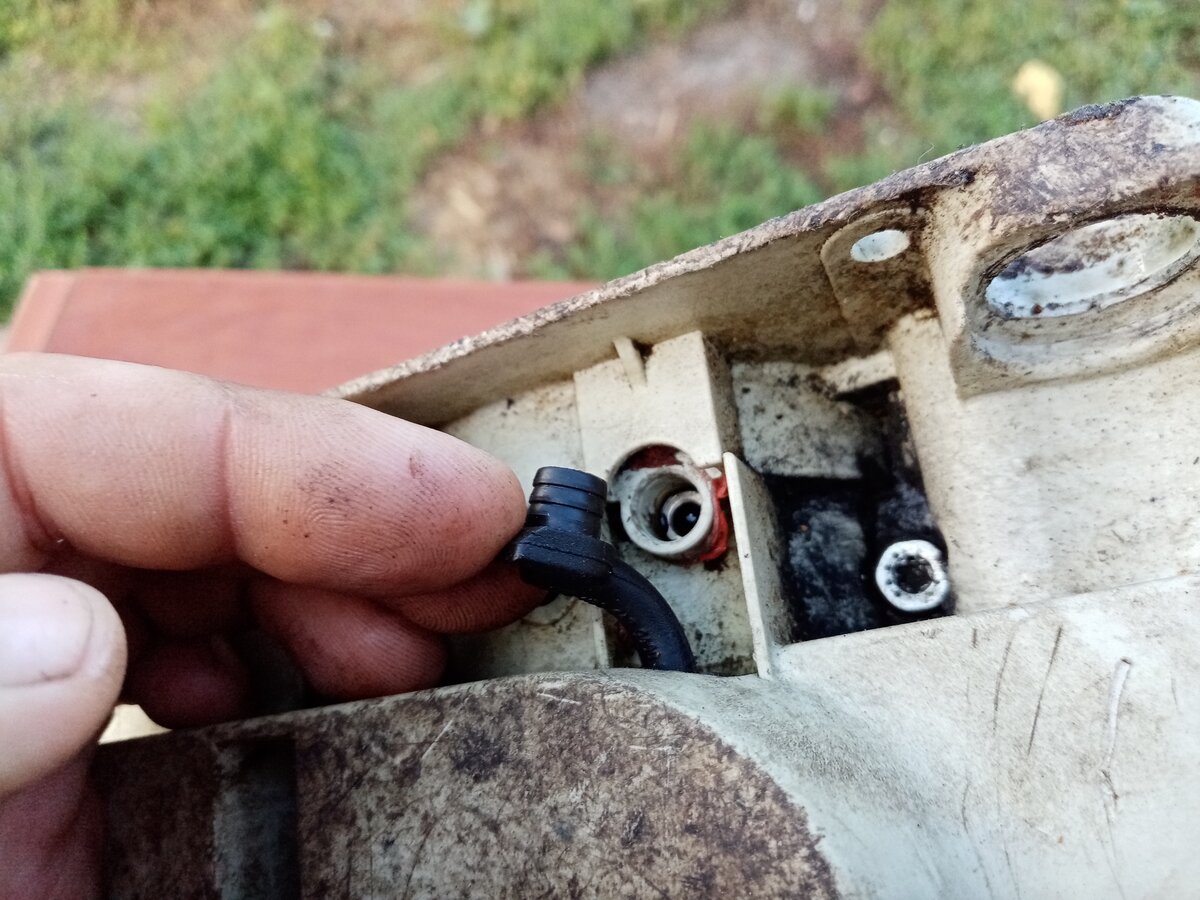

Теперь можно вынуть маслопровод из посадочного отверстия.

Для того чтобы устранить подтеки масла, можно подмотать на шланг фум ленту или использовать герметик. Перед нанесением герметика, посадочное и шланг необходимо обезжирить.

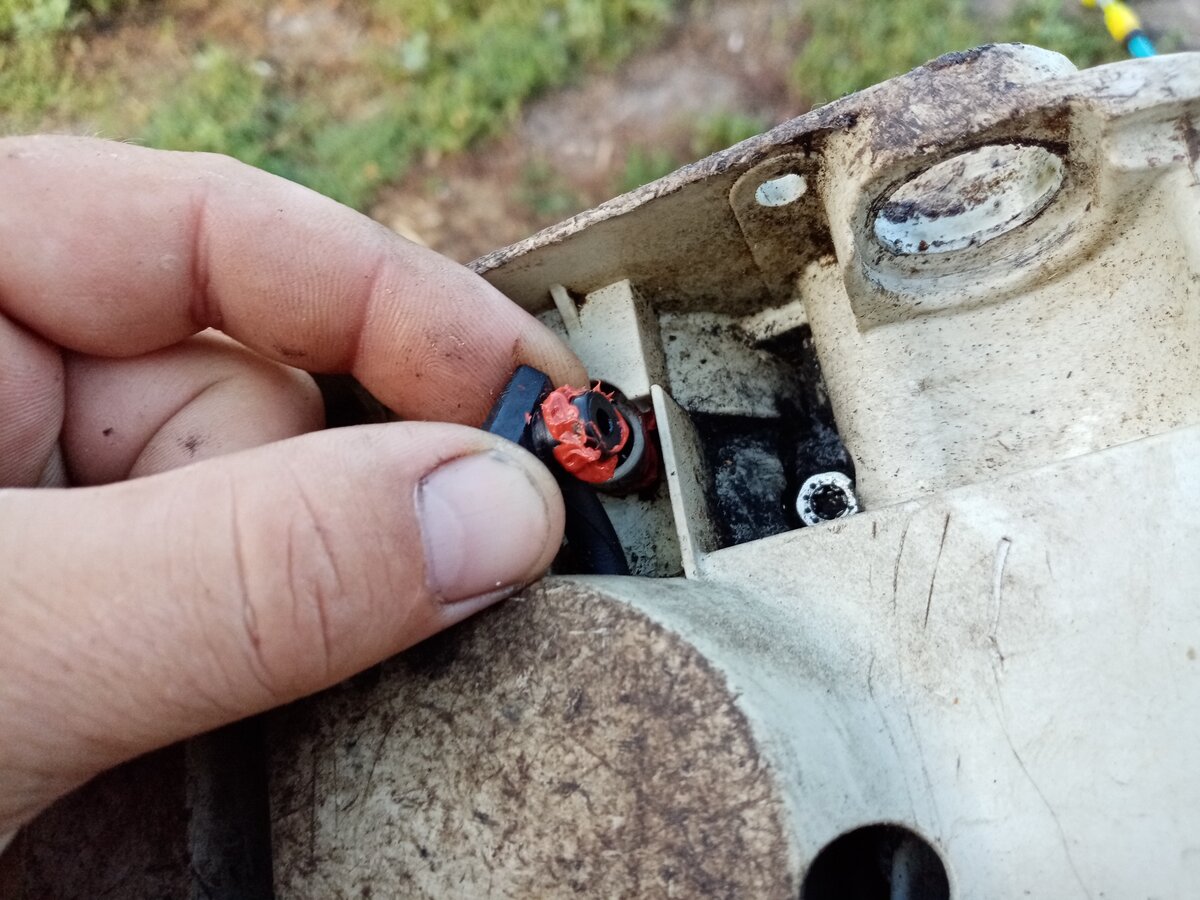

Немного герметика наносится на кончик маслопровода, последний устанавливается в посадочное отверстие.

Герметик на маслопроводе

В идеале, конечно, можно поменять масляный шланг, но в большинстве случаев герметик помогает устранить неисправность.

Надеюсь статья будет полезна. Не забывайте оценить материал!!! Подписывайтесь на канал, что бы не пропустить новые публикации.

Вам понравиться: Ремонт стартера Штиль 180

Неисправности системы смазки и как они устраняются

Один из случаев устранения непроизвольной утечки масла для цепи из бензопилы. Ремонт

Читайте:

Работа с бензопилой, если цепь не смазана, запрещена. Это отрицательно сказывается на шине, звездочке и цепи и может привести к серьезным затратам на ремонт.

Один из случаев устранения непроизвольной утечки масла для цепи из бензопилы. Ремонт

Если масло подается в контур в чрезмерных количествах, и не только во время работы пилы, но и на холостом ходу, следует выполнить ручную регулировку (если конструкция насоса позволяет это). Это делается с помощью винта, который расположен на корпусе рядом с направляющей, обычно снизу или сбоку.

Нехватка нефти может быть вызвана несколькими причинами, каждая из которых имеет свое решение:

• Неисправный масляный насос. Как правило, это заключается в неподходящей укладке. Чтобы заменить его, необходимо аккуратно разобрать насос, чтобы не повредить его движущиеся части. Далее устанавливается новая прокладка, после чего насос собирается и устанавливается на место.
• Повреждение масляной трубы. Если прокладка насоса находится в хорошем состоянии или не была заменена, проверьте шланг на герметичность. Если он неисправен, его необходимо заменить. В противном случае, не лишним будет его почистить и закрепить герметиком.

READ Бензопила Штиль Заводится И Глохнет Причина

Если причиной является неисправность насоса, проверьте все токопроводящие отверстия и закупоривающие каналы и, при необходимости, очистите их от посторонних предметов. Это можно сделать с помощью потока сжатого воздуха.

Не хотите беспокоиться о бензопиле, но нужно отрегулировать расход масла? Обратитесь за помощью к нашим специалистам с помощью диагностики и ремонта бензопилы. И, при необходимости, отремонтируйте и отрегулируйте уровень масла. Ваша пила будет как новая!

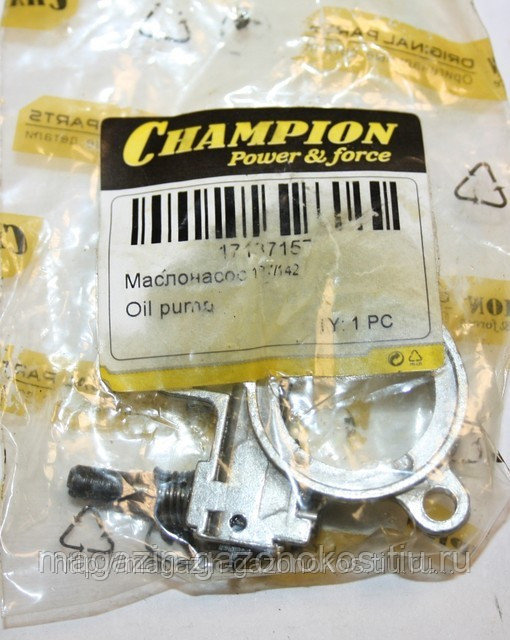

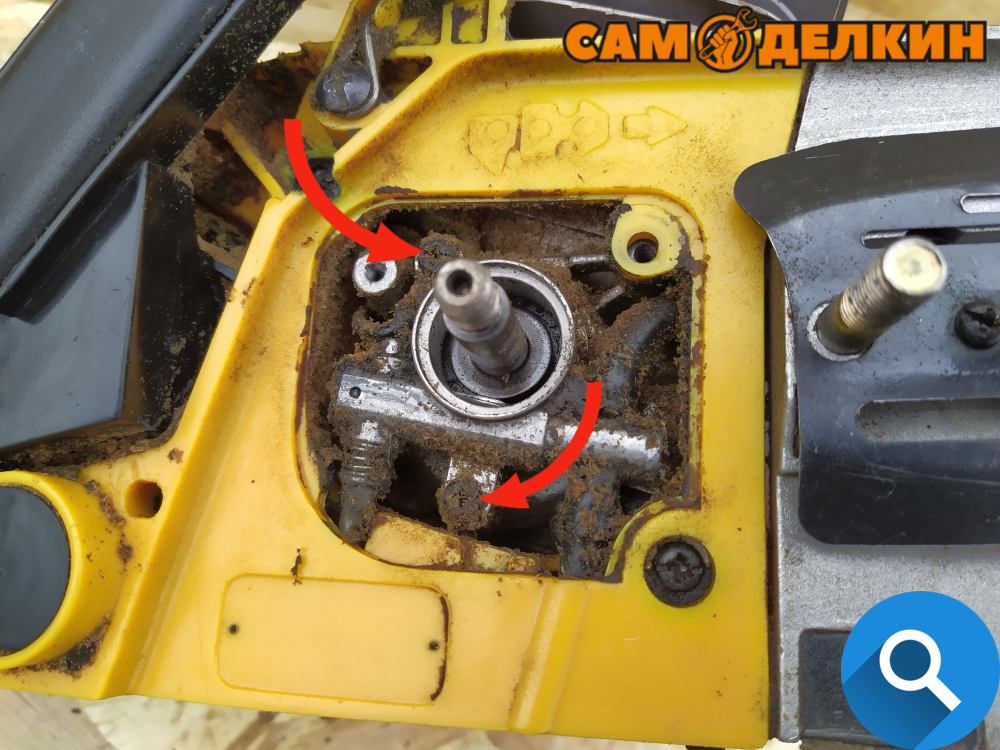

Принцип работы маслоподающего насоса

Перед тем, как снять насос бензопилы, важно понять, по какому принципу он функционирует. Сила, сформированная на приводе, через передачу червячного типа переходит на плунжер (сила передает движение вращательного типа)

Последний начинает крутиться, повторяя движение возвратно-поступательного типа.

Данный тип движения гарантирован из-за специфической формы плунжера, регулировочного винта, его пружины упорного вида и эксцентрика. Когда плунжер начинает движение назад, масло поступает в резервуар через небольшое отверстие (этот принцип мы видим и в обычном шприце).

Движение вперед заставляет масло через то же отверстие выталкиваться наружу. Несложно догадаться, что по такому принципу узел работает только за счет герметичности, которую создает резиновая манжетка. На рабочей схеме может не указываться.

Кроме того, по такому принципу насос работает только в том случае, если два отверстия не открыты в один и тот же момент. Для того чтобы это не произошло, разработчики пили предусмотрены сегментный вырез на кончике одного плунжера. Во время движения назад, он поворачивается в сторону входного отверстия. Это отверстие закрывается, когда происходит движение вперед. Одновременно вместе с этим открыто выходное отверстие, ведь вырез повернут к последнему отверстию. Один поворот плунжера происходит с одним движением возвратно-поступательного типа.

При этом производители пильных основных узлов могут менять ход плунжера, для чего нужен эксцентрик и регулировочный винт. Первый – это визуально просто цилиндр, интегрированный в корпус винта регулировки. Главная ось этой детали с осью винта регулировки совпадать не будет даже тогда, когда винт вращается.

Цилиндр будет приближаться и отдаляться по отношению к ребрам плунжера. Это необходимо знать для того, чтобы понять суть работы и функции эксцентрика. Данный тип смещения этой детали причина, почему ее стали называть «кулачок».

Если плунжер приблизится к кулачку максимально, то масло перекачиваться не сможет. В обратном случае, плунжер пустит ход масла на максимум (будет качать на полную мощность).

Как двигается плунжер?

Движение его возможно за счет специальной обработки торца, который упирается выступом по центру в эксцентрик. Краюшек этого торца поход на обычное кольцо, окруженное выступом, расположенным в центре. Это кольцо расположено под углом, а не перпендикулярно по отношению к оси плунжера. Сформировав скос, эта деталь позволяет плунжеру слегка выпирать.

При этом край плунжера и винт регулировки соединены специфически. Это дает возможность торцу во время движения касаться винта разными частями, выпирающими и не выпирающими. Когда торец касается винта выпирающей частью, плунжер вращается вперед. А, когда торец касается винта регулировки не выпирающей частью, происходит движение назад. Движение назад возможно благодаря упорной пружине.

Идентификация проблемы работы масляного насоса

Если оператор знает, как устроена подкачивающая помпа, он сможет разобраться с тем, как снять насос бензопилы. Достаточно минимума слесарных навыков и минимум инструментов для того, чтобы сделать это, а затем провести ремонт узла.

Учтите, что идентификация проблемы маслоподающего насоса позволит вам понять, какой демонтаж комплектующего нужно провести, полный или частичный. Если с полным демонтажем вы боитесь не справиться, обратитесь в сервисную мастерскую, где для этого специалисты используют технический потенциал. Конечно, многие детали, которые вы можете повредить при демонтаже комплектующего можно заменить, но замена эта влетит вам в копеечку.

Учтите, что, когда масляный резервуар заполнен, но масло на пильную гарнитуру не поступает, причина этого сбоя не всегда может касаться масляной помпы. Иногда в процессе разбора пилы вы сможете обнаружить неисправность других элементов, не связанных с данным узлом. Чаще всего их замена решает главную проблему.

Кроме того, прежде чем винить во всех бедах масляную помпу, проверьте масляный фильтр, который при сильно загрязнении не просто ухудшает работу масляного насоса, но и может полностью вывести его из строя. Для того чтобы проверить масляный фильтр, над ним достаточно подержать бумагу, на которой останется масляная полоса. Плотность последней позволит вам оценить состояние фильтра и разработать план дальнейших действий.

Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Технические характеристики

Двигатель	137
Объем цилиндра, куб. см	36
Ход поршня, мм	32
Скорость холостого хода, об/мин	3000
Рекомендуемая макс. скорость без нагрузки, об/мин	13000
Мощность, кВт	1,6
Система зажигания
Изготовитель	RE Phelon
Тип системы зажигания	CD
Свеча зажигания	Champion
Межэлектродный зазор, мм	0,5
Система топлива и смазки
Изготовитель	Walbro
Тип карбюратора	WT-660
Емкость топливного резервуара, л	0,37
Производительность масляного насоса при 8500 об/мин, мл/мин	6 – 8
Емкость резервуара цепного масла, л	0,19
Тип масляного насоса	Автомат.
Вес
Без шины и цепи, кг	4,6
Уровни шума
Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А)	98
Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А)	108
Уровни вибрации
Передняя рукоятка, м/с2	4,9
Задняя рукоятка, м/с2	7,7
Шинацепь
Стандартная длина шины, дюйм/см	13/33
Рекомендуемая длина шины, дюйм/см	13/33
Полезная длина резки, дюйм/см	12,5/32
Шаг, дюйм	0,325
Толщина ведущего звена, мм	1,3
Число зубьев на ведущей звездочке	7
Шина	Цепь
Длина, дюйм	Шаг, дюйм	Макс. радиус конца шины
13	0,325	10Т	Husqvarna H30
15	0?325	10Т	Husqvarna H30

Особенности

1. Небольшой вес.
2. Карбюраторный ДВС X-Torq.
3. Мощность бензинового мотора 2,18 л. с.
4. Карбюратор Walbro WT-660.
5. Система облегченного старта.
6. «Эйр Инжекшин» — дополнительная подача воздуха.
7. Двойная очистка поступающего в карбюратор воздуха.
8. Система зажигания CD.
9. Автонастройка карбюратора.
10. Антивибрационная система «Лоу Виб».
11. Смазка цепи автоматическая.
12. Компактные размеры.
13. Мобильность, отсутствие привязок к источнику питания.

Инструкция по эксплуатации

Эксплуатационное руководство присутствует в комплекте к каждой бензопиле торговой марки Husqvarna

Инструкция знакомит владельца техники с инструментом, учит способам и методам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Эксплуатационное руководство состоит из следующих разделов:

1. Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
2. Меры безопасности при работе и обслуживании.
3. Технические характеристики.
4. Приемы и способы пиления.
5. Подготовка бензопилы “Хускварна” 137 к эксплуатации.
6. Обкатка цепной пилы.
7. Обслуживание.
8. Выявление и устранение неисправностей бензопилы Husqvarna 137.
9. Комплектация.

Основные меры безопасности

1. Надеть спецодежду, защитить руки.
2. Обезопасить рабочее место.
3. Транспортировать бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
4. Заправлять бензопилу вдали от места выполнения работ.
5. Изучить приемы и способы пиления.
6. Не допускать присутствия посторонних на участке, где будут проводиться распиловочные работы.

Наиболее частые неисправности

• Обрыв масляного шланга. Общества › drive2 на даче › блог › бензопила течет из масло для смазки цепи. Его время от времени можно найти и при зрительном осмотре. Неувязка решается подменой неисправной детали.
• Отсутствие резьбы на валу масляного насоса, поможет его подмена.
• Дефектная резьба на ведущей шестерне насоса аналогично решается установкой новейшей детали.
• Отсутствие штопора головного вала (животрепещуще для неких моделей инструментов, к примеру, Homelite). Поправить можно установив заместо родного штопора, подходящий по поперечнику гвоздик, обрезав его до нужной длины.
• Засор в магистрали. Можно удалить с помощью продувки сжатым воздухом либо механически, с применением проволочки подходящего поперечника.
• Засор фильтрующего элемента.
• У инструмента Stihl MS 180, насос которого неразборный, он нередко засоряется. Можно попробовать помыть в чистом бензине, если не поможет поменять.
• У китайских бензопил (Цыганка), очень нередко срезает пазы на главной шестеренке, через которые усилие от звездочки передается на неё.

При работе бензопилы может наблюдаться два типа заморочек с подачей смазки на цепь:

• Недостающий поток масла, который может быть вызван по разным причинам. Если впору не сделать меры, качество работы приметно ухудшится, а сама цепь может и совсем придти в негодность.
• Лишнее количество масла. В данном случае после длительной работы под пилой могут накапливаться лужицы смазки. Это не только лишь сказывается на расходе масла, которое придется повсевременно подливать, да и плохо оказывает влияние на экологию.

Бензопила Stihl 100 восемьдесят ремонт подачи масла

Бензопила STIHL MS 100 восемьдесят – незаменимый инструмент, предназначенный для заготовки древесины и других строй работ из дерева. Это одна из самых признанных садовых устройств, которая вооружена многофункциональными возможностями.

Отметим, что от полупрофессионального устройства для этой модели пилы досталось электронное зажигание и достаточно быстрое натяжение цепи. пильной цепи из бензопилы. поймете почему течет: Почему течет масло из под. Не считая этого, пила STIHL MS 100 восемьдесят имеет два бака, предназначенные для бензина и для масляной смеси.

Одной из главных особенностей является сниженная вибрация.

Такой результат достигается благодаря 4-м амортизаторам. Не секрет, что высокая амортизация вредно влияет на здоровье человека и в Европе с ней давно борются.

Следует отметить, что без помощи других разбирать данную пилу без специального инструктажа не лучше, в этом случаи лучше доверить устройство мастерам.

Владельцы данной модели инструмента должны быть готовы к тому, что могут столкнуться с таким неприятным моментом, как подтек масла для смазки цепи. Точно течь не из цепи, течет из-под накладок. Масло течет с самого начала. Ну не знаю. Масло может вытекать во время работы с инвентарем и даже, когда просто лежит без деяния.

Лаконичный обзор почему масло в бензопиле окончило подаваться на шину из бака Поддержите наш канал чем можете,этим вы.

Последствия использования некачественного масла

Серьёзные производители бензопил прямо в инструкции к своим изделиям указывают, какое масло использовать вместе с устройством. Естественно, что фирма у сопутствующей продукции будет такая же. Это не только маркетинговый ход, но и дельная рекомендация. Компании, много лет выпускающие пилы, имеют достаточные производственные мощности и выпускают действительно хорошие масла.

Для многих бытовых моделей бензопил такие советы отсутствуют. Пользователь снаряжает бензобак на своё усмотрение. И здесь также лучше выбрать качественный продукт, проверенный тысячами владельцев бензиновых агрегатов. Даже недорогая пила при правильных режимах работы и грамотном подборе расходников может прослужить не один год. И наоборот: безымянное масло непонятного состава может «убить» даже хорошую поршневую группу Штиля или Хускварны.

Неполное сгорание масляной составляющей в бензине приводит к отложению копоти и нагара в цилиндре и на донышке поршня. Плохие показатели текучести приводят к разогреву цилиндро-поршневой группы, во время чего на поверхности рабочих частей могут образоваться задиры. После нескольких циклов такой работы может потребоваться замена поршневой.

Как почистить обратный клапан и восстановить работоспособность инструмента

Для начала разберемся, как узнать о том, что сапун неисправен и нуждается в очистке или замене. Сделать это можно тремя способами.

• Первый способ предусматривает под собой осмотр состояния отверстия на крышке бензобака. Если отверстие забито грязью, то однозначно клапан нуждается в очистке.
• Второй способ — если бензокоса не заводится или после непродолжительной эксплуатации глохнет двигатель. Это косвенные признаки того, что карбюратор не может закачать топливо в систему за счет создавшегося давления внутри бака.
• Третий способ — отсоединить топливный шланг от карбюратора, после чего посмотреть. Если топливо вытекает сильной струей, значит уравнитель исправен, и не нуждается в ремонте. Если топливо не вытекает или течет слабой струей, то это свидетельствует о неисправности уравнительного клапана. Топливо не протекает за счет создавшегося внутри давления.

Убедиться в том, что проблема скрывается именно в сапуне достаточно просто — для этого попробуйте выкрутить крышку. Если сделать это удается с трудом, а при проворачивании люка слышен звук стравливания воздуха, то однозначно стоит почистить сапун.

Очистить обратный клапан можно следующими способами:

• Воспользоваться иглой и компрессором. Иголка нужна для того, чтобы удалить грязь из отверстия в крышке бака. Сжатым воздухом из компрессора нужно продуть отверстие с обратной стороны, чтобы остатки грязи вылетели из отверстия. Этот способ простой, но не всегда он подходит
• Разобрать сапун и произвести осмотр с последующей очисткой или заменой устройства. Ремкомплект сапуна не продается, поэтому в случае повреждения фильтрующего элемента или самого клапана (обычно он представлен в виде резинового уплотнения), понадобится купить новую крышку бензобака для своей модели инструмента

Ниже представлена инструкция, как разобрать сапун и произвести его очистку своими руками:

1. Первые делом нужно убедиться, что сапун находится именно в крышке бака. Далее рассмотрим случай, когда обратный клапан расположен в конструкции крышки
2. Извлечь с крышки фиксатор, который служит для того, чтобы предотвратить потерю люка во время дозаправки инструмента
3. Приступаем к извлечению уравнителя давления из внутренней части крышки. Для этого необходимо поддеть устройство, и извлечь вместе с резиновым уплотнителем
4. Извлеченные детали из крышки — это резиновая прокладка и сапун с фильтром
5. Далее необходимо извлечь из резинового клапана фильтр, и произвести прочистку и продувку
6. Если резиновый клапан не имеет признаков повреждений, значит достаточно продуть и прочистить его вместе с фильтром, после чего произвести сборку устройства

На этом процедура ремонта завершена, и остается произвести проверку работоспособности сапуна бензокосы в действии.

Подводя итог, надо отметить, что эта маленькая деталь часто является причиной того, что невозможно завести бензопилу. Устранить эту проблему не поможет даже полная очистка карбюратора. Часто неопытные косари обращаются в сервисные центры для ремонта инструмента, не осознавая того, что причина скрывается в этой мелкой по размерам детали, играющей очень большую роль в работе двигателя бензоинструмента.

Публикации по теме

Очистка карбюратора триммера: подробное описание процесса

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Как надо разводить бензин с маслом для триммера инструкция с описанием

Не заводится бензопила все причины и способы устранения неисправностей

О неисправностях

Если вы наконец-то воплотили свою мечту в реальность и приобрели для своего хозяйства такого незаменимого помощника как бензопила Хускварна 137, то пришло время ознакомиться со всеми возможными поломками и методами их устранения. Ведь как говориться, что нужно быть готовым ко всему и поломка может иметь место в самый неподходящий момент. На сегодняшний день существует огромное количество мастерских, которые занимаются ремонтом такого рода техники, но на то чтобы получить свою бензопилу исправной необходимо время и к тому же придется выложить определенную сумму за услугу.

Но, согласитесь, что значительно экономнее и проще произвести ремонт бензопилы Хускварна 137 своими руками. По сути если поломка не значительная то нет смысла тратиться, а можно с легкостью исправить поломку. А для того чтобы в подобных случаях вы хотя бы имели понятие что с вашим инструментом и как произвести «первую помощь» ниже мы предоставим все наиболее распространенные неисправности и инструкции по ремонту хускварна 137.

На это видео вы видите инструкцию разборки:

Устройство не заводится – поломка системы зажигания

Если вы столкнулись с неисправностью бензопилы, то первым делом проверьте свечу зажигания. Но делать это нужно очень аккуратно, посредством специального крючка предварительно отсоединив провод

Самое главное, на что вы должны обратить внимание, так это непосредственно на внешний вид свечи

Причины поломки

Сухая поверхность свидетельствует о том, что топливо перестало поступать в цилиндр, следовательно, проблема поломки не в свече, поэтому ее необходимо закрутить обратно.

Но если свеча покрыта брызгами топлива, то это свидетельствует о том, что проблема находится либо в карбюраторе, регулировка которого была произведена не правильно, либо нарушено правило запуска.

Устранение неполадки

Для того чтобы устранить такого рода неполадку необходимо хорошенько протереть свечу, перекрыть топливную подачу и включить стартер. Это делается для того, чтобы проветрить камеру сгорания и избавиться от топливных излишков. После чего очищенную свечу необходимо установить на место и запустить бензопилу. И последнее что может произойти со свечой, так это то, что она может быть покрыта нагаром, который свидетельствует о том, что вы используете масло низкого качества, что не допустимо, если вы хотите чтобы вам инструмент прослужил вам долгие годы. Также причиной этому может быть ошибка в расчете масла и бензина, и не правильный процесс регулировки карбюратора.

В данном случае вы должны произвести очистку свечи, промыв ее и шилом избавить он нагара, после чего протрите шкуркой электроды и установите на место. К тому же немаловажным является то факт, что зазор непосредственно между электродами и свечой не должен превышать 0,5 – 0,65 мм, в ином случае необходимо поставить новую прокладку.

Немаловажно обратить свое внимание на то, присутствует ли искра. Для такого рода манипуляции вам необходимо надеть кабель зажигания непосредственно на свечу, после чего соединить цилиндр и гайку, находящуюся на свече с помощью плоскогубцев, и завести стартер

После чего должны появиться искры, но если они отсутствуют, то в таком случае проблема неисправности бензопилы в свече, которую необходимо заменить

Но бывают случаи, когда даже после замены искра отсутствует, то это свидетельствует о том, что неисправен высоковольтный провод либо нарушено непосредственное соединение со свечой

После чего должны появиться искры, но если они отсутствуют, то в таком случае проблема неисправности бензопилы в свече, которую необходимо заменить. Но бывают случаи, когда даже после замены искра отсутствует, то это свидетельствует о том, что неисправен высоковольтный провод либо нарушено непосредственное соединение со свечой.
