Сверло под конфирмат. два диаметра в одном!

Правила монтажа

Перед установкой крепежа нужно сделать соответствующую разметку. Для этих целей есть специальные кондукторы или модели. Они значительно ускоряют процесс и делают работу точнее. Кондукторы исключают ошибки маркировки и в первую очередь используются при больших объемах работ. Если вам нужна простая разметка, можно обойтись без шаблонов. Если все этапы работы выполнены правильно, то соединение деталей таким способом будет максимально надежным, прочным и в то же время удобным.

Чтобы правильно установить еврошуруп, необходимо знать некоторые нюансы, связанные с материалом для изготовления мебели и конструктивными особенностями. Необходимо просверлить три отверстия: под резьбовую часть, под гладкую головку и под головку. Для каждого из них подбираются наконечники разного диаметра. Просверливание большего количества отверстий значительно увеличивает время соединения элементов.

Процесс установки:

  1. Первым делом просверлите отверстие для стяжки. Для этого используйте сверло диаметром от 4 мм до 7 мм;
  2. Ступенчатые фрезы упростят сверление отверстий под шляпку. К сверлу прикрепляют фрезы. Использование именно этого метода способствует одновременному формированию правильного отверстия сразу в двух элементах. Диаметр отверстия для евровинта, а точнее для резьбовой части – 5 мм, для головки – 7 мм;
  3. В первой части делается сквозное отверстие, куда будут помещены гладкая головка и головка еврошурупа;
  4. В другой части просверливается глухое отверстие, в котором формируется внутренняя резьба путем высверливания резьбовой части подтверждения на конце;
  5. Для более точного соединения и предотвращения порезов элементы надежно фиксируются специальными приспособлениями (мебельными тисками, степлером и др).

Европейский винт – это надежная современная фурнитура, которая значительно упрощает процесс сборки кузовных конструкций. В этом случае можно отказаться от некрасивых уголков и другого привычного крепежа. Правильная установка обеспечивает устойчивость и долговечность элементов мебели, продлевает срок их службы.

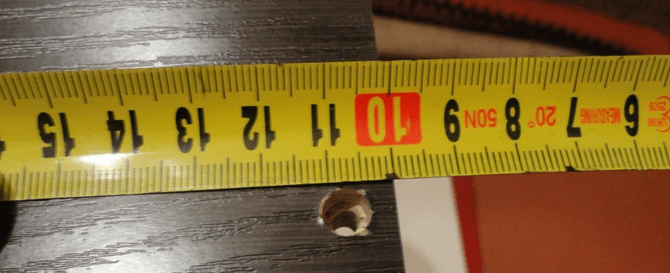

Сделайте разметку

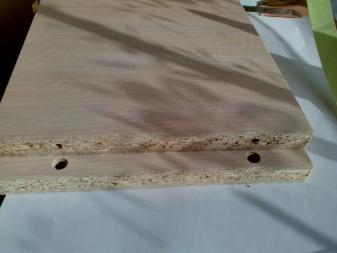

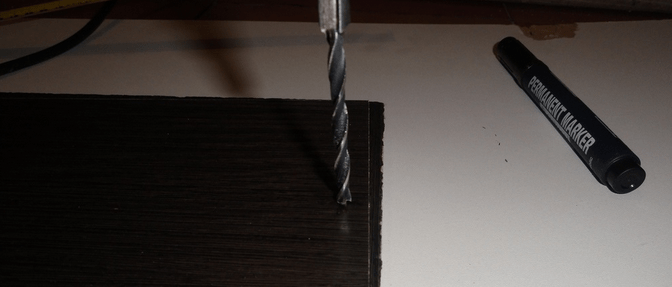

Сделайте отверстие с конца

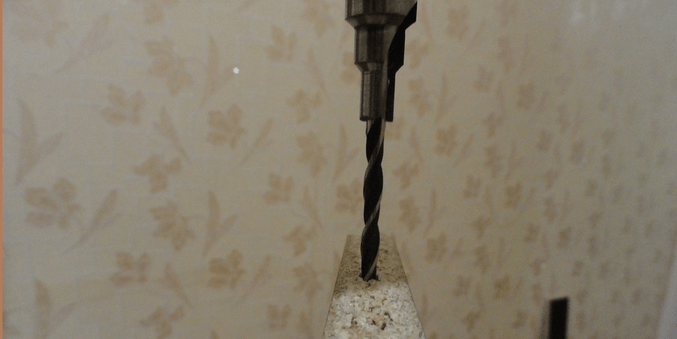

Сверлим торец

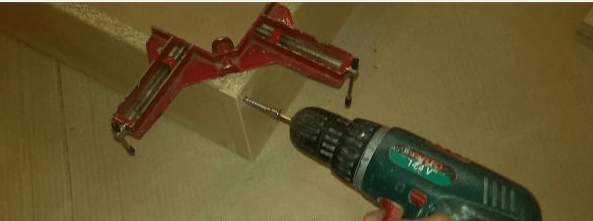

Установка крепежа

Правила установки

Для многих первоначальных подтверждений возникает естественный вопрос о том, какие отверстия просверлить для использованного винта Euro и как обычно выполняется эта процедура.

Не должно возникнуть проблем с тем, как просверлить отверстия, если вы уже работали со сверлом и представляете принцип его работы.

Перед установкой подтверждения в мебельный корпус нужно сделать соответствующую разметку. Для его нанесения вам понадобится кондуктор или шаблон. С их помощью можно значительно ускорить работу и добиться высокого уровня точности.

Для правильной установки подтверждения рекомендуется заранее поинтересоваться материалом самой мебели, а также конструктивными особенностями евровинта. Всего требуется 3 отверстия:

Для каждого отверстия используется сверло соответствующего диаметра. Это время, необходимое для того, чтобы проделать несколько отверстий, и вы потратите гораздо больше времени на сборку мебели.

Но выход есть. Он представлен в виде специального учебника, предназначенного специально для сборки мебели. Найти его в Леруа Мерлен или любом другом магазине мебельной фурнитуры не составит труда. Особенность специального сверла в том, что оно позволяет одновременно подготовить 3 разных отверстия за один прием. Это связано с конструкцией самого сверла.

Сверление и монтаж

Пошагово рассмотрим процедуру сверления дыры с последующей установкой в ​​нее евровинта.

Для сборки мебели с помощью еврошурупов нужно подготовить специальные отверстия. Процесс предполагает выполнение следующих действий:

  • На первом предмете мебели проделывается сквозное отверстие, так как там будет гладкая часть специальной головы и сама шапка;
  • Для резьбовой части шурупа диаметр должен быть 5 миллиметров, а диаметр отверстия для самой головки уже 7 миллиметров;
  • Сначала делается отверстие под стяжку. Здесь часто используются сверла диаметром от 4 до 7 миллиметров;
  • Во второй части делается глухое отверстие, в которое проделывается внутренняя резьба путем высверливания резьбовой части евровита в концевой части;
  • За счет ступенчатой ​​фрезы или просто специального сверла можно значительно облегчить процедуру;
  • Для обеспечения максимально точного соединения элементы мебели можно закрепить с помощью станков, мебельных тисков и других приспособлений. Это предотвращает возможные смещения.

При сверлении старайтесь использовать дрель или шуруповерт, которые могут вращаться с регулируемой скоростью. Это обеспечит создание наиболее точных, однородных и качественных отверстий.

Сборку современной мебели сложно представить без использования евровинтов. Это самый современный вид фурнитуры, позволяющий ускорить и значительно упростить процесс сборки мебели.

Сверление в двух деталях одновременно

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

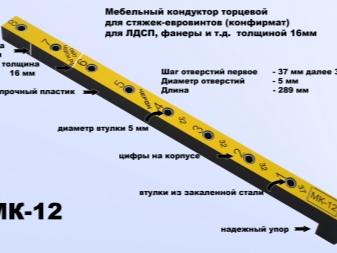

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

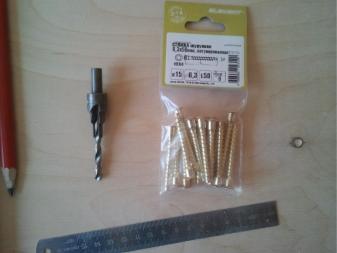

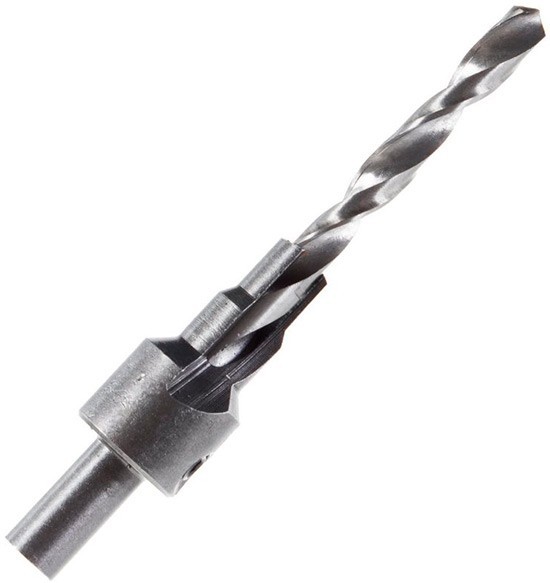

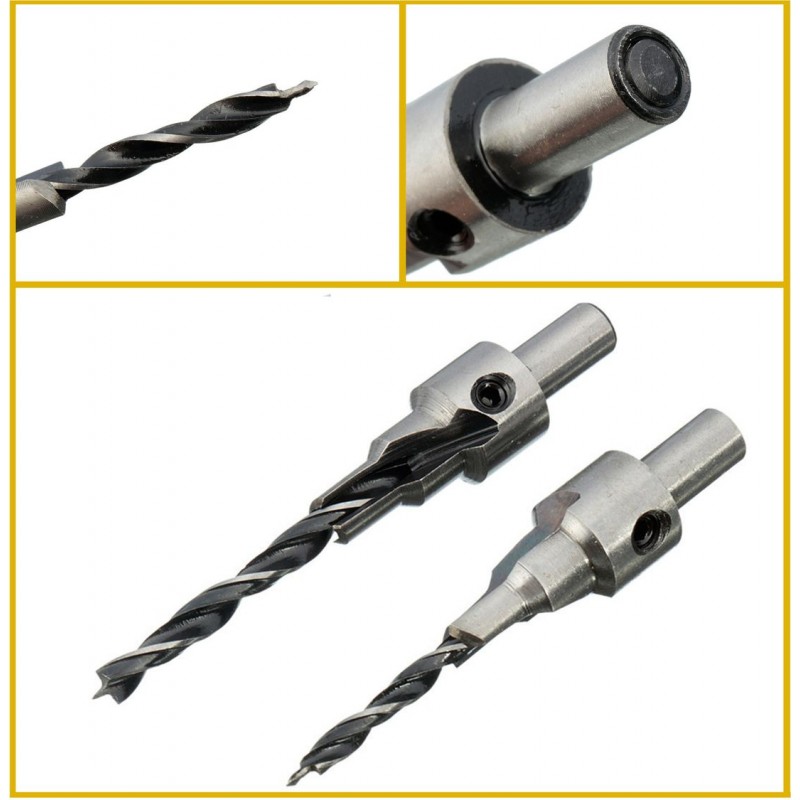

Особенности сверл под конфирматы

При работе с подтверждающим держателем важно правильно определить, какие отверстия просверлить под евровинт. Изучив внешний вид стандартного винта Euro и учитывая, что он полностью входит в корпус детали, можно сделать вывод, что необходимо просверлить отверстие с двумя разными диаметрами и коническими сечениями. Конечно, можно использовать сверло постоянного сечения под евровинт

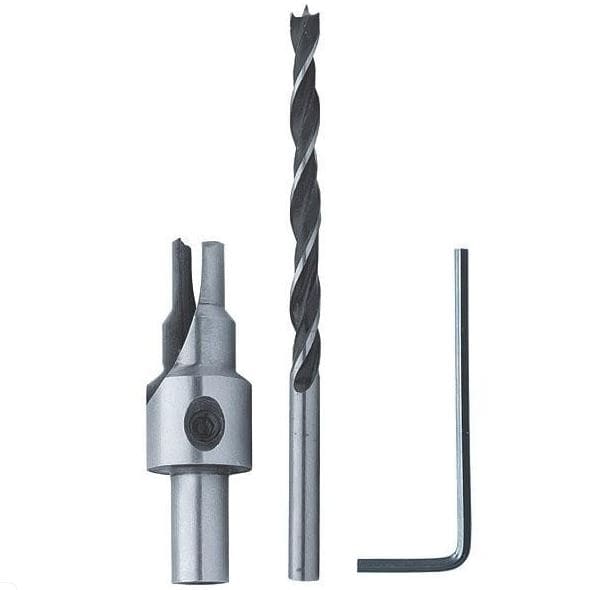

Скорее вам понадобятся два спиральных сверла разного диаметра и две зенковки. Подобрать такой разнообразный набор инструментов для каждого типоразмера подтверждения достаточно сложно, поэтому лучше использовать специальное сверло под европейский шуруп

Конечно, можно использовать сверло постоянного сечения под евровинт. Скорее вам понадобятся два спиральных сверла разного диаметра и две зенковки. Подобрать такой разнообразный набор инструментов для каждого типоразмера подтверждения достаточно сложно, поэтому лучше использовать специальное сверло под европейский шуруп.

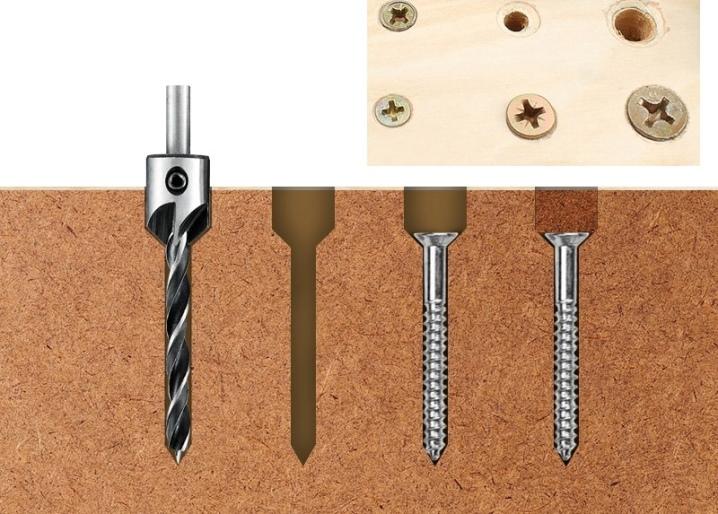

С помощью сверла подтверждения отверстие требуемой конфигурации получается за одну операцию. Этот инструмент состоит из двух съемных частей. В комплекте обычное спиральное сверло для дерева определенного диаметра. Этим сверлом вы получите отверстие в деревянной детали, куда будет вкручиваться резьбовая часть шурупа.

Вторая часть режущего инструмента – это фреза, просверливающая в древесине отверстие под гладкую цилиндрическую деталь с переходом, а также коническую выемку под потайную головку. Сверло входит в центральное отверстие фрезы и фиксируется внутри него специальным фиксирующим болтом. Болт вкручивается шестигранным ключом.

Составное сверло для мебельных стыков удобно тем, что при износе центрального сверла по дереву его можно заменить. Можно взять обычное сверло из набора подходящего диаметра, вставить его в фрезу и закрепить фиксирующим винтом. При использовании подходящего подтверждающего сверла евровинт вкручивается в это отверстие без лишних усилий и не разрушает структуру детали.

Качественное сверло для шурупа Euro изготовлено из быстрорежущей стали и имеет в маркировке буквы HSS. Кроме того, маркировка на хвостовике сверла или фрезы должна указывать его диаметр и рабочую длину. В комплект предпочтительно должен входить шестигранный ключ для затяжки стопорного болта. Хвостовик фрезы обычно имеет цилиндрическую форму и может быть установлен в патроне обычного сверла или шуруповерта. Фрезы для ЛДСП должны обладать повышенной прочностью, надежностью и хорошей заточкой режущих кромок.

Особенности конструкции и преимущества использования

Конфирматы представляют собой винты, оснащенные потайной головкой, в которой имеются шлицы двух типов. Благодаря наличию этих шлицев еврошурупы можно закручивать как четырех-, так и шестигранной отверткой. Стержень такого винта имеет тупой конец, а на его рабочую часть нанесена широко выступающая резьба. Нижние витки резьбы предназначены для нарезания резьбы в предварительно подготовленном отверстии, поэтому они имеют коническую форму и выполнены с зазубринами. Под головкой евровинты имеют гладкую (без резьбы) поверхность.

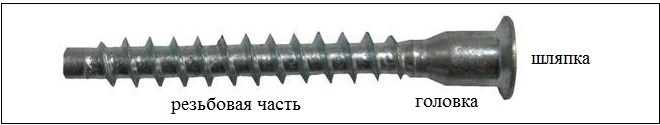

Значимые части конфирмата

На всех конфирматах есть защитное покрытие из цинка, латуни или никеля, а изготавливают их из высококачественной углеродистой стали. Применение такой стали позволяет придать евровинтам высокую пластичность, благодаря чему они гнутся, но не ломаются. Высокая пластичность конфирматов обеспечивает их легкое извлечение из мебели даже в том случае, если их монтаж выполнен неправильно.

Использование конфирматов позволяет соединять мебельные элементы, изготовленные не только из натуральной древесины, но также из продуктов ее переработки – МДФ и ДСП. По соотношению наружного диаметра резьбы и длины винта крепежные изделия данного типа представлены на современном рынке в следующих типоразмерах: 5х40, 5х50, 6,3х40, 6,3х50, 7х40, 7х50, 7х60 и 7х70 мм. При этом наиболее популярными являются еврошурупы, длина которых составляет 50 и 70 мм, а диаметр резьбы – 7 мм.

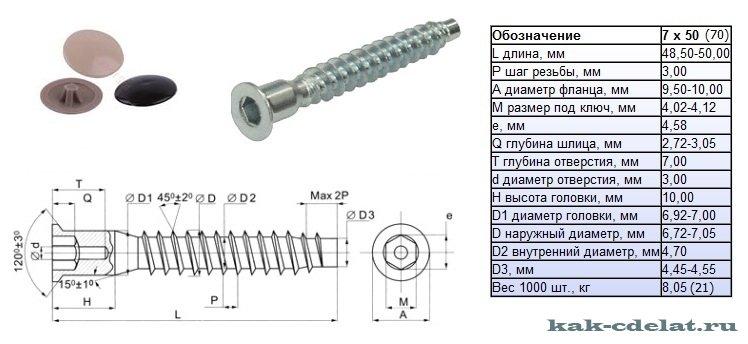

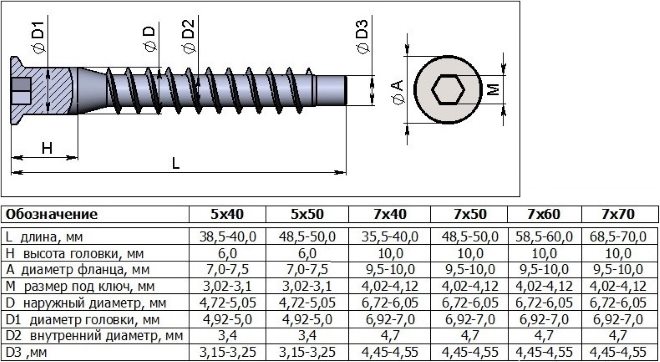

Размеры распространенных конфирматов

Существуют разновидности конфирматов, выпускаемых с обычной шляпкой. При их применении требуется дополнительное зенкование отверстия. Отдельные категории конфирматов изготавливаются со специальным зубом, расположенным под шляпкой. Назначение такого зуба состоит в том, чтобы при монтаже крепежного элемента сформировать фаску, в которой будет располагаться его шляпка.

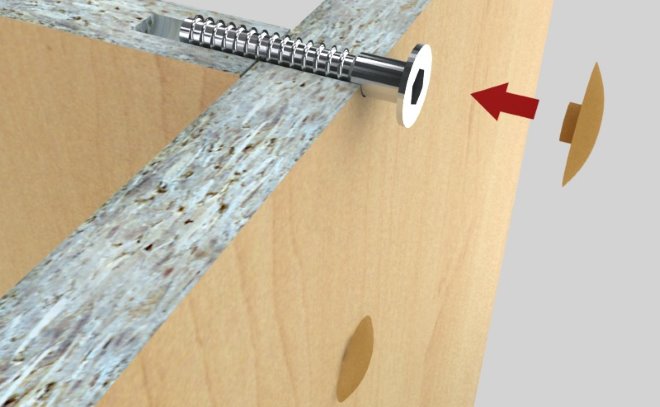

Если шляпка конфирмата будет находиться на лицевой стороне мебельного изделия, ее можно замаскировать при помощи декоративной заглушки или наклейки, которые сегодня в большом ассортименте предлагает любой строительный магазин. Выбирая такие декоративные элементы, следует учитывать не только размеры шляпки евровинта, но также фактуру и цвет элементов конструкции мебели, которые соединены с его помощью.

Диаметр закрепляющего декоративной выступа заглушки должен подходить под размер углубления в шляпке конфирмата

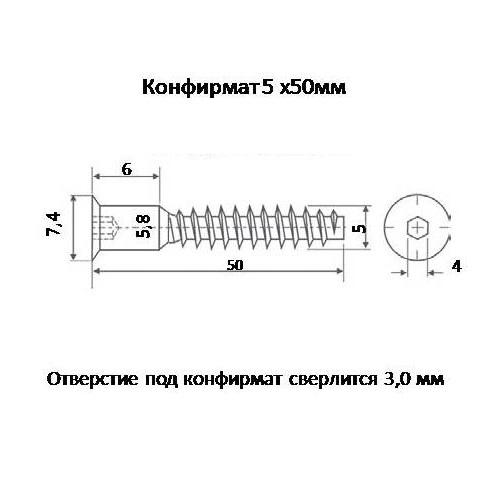

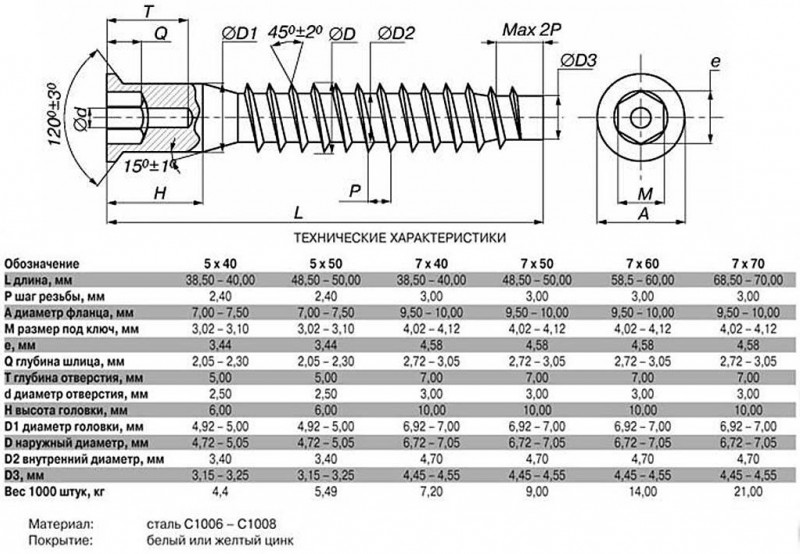

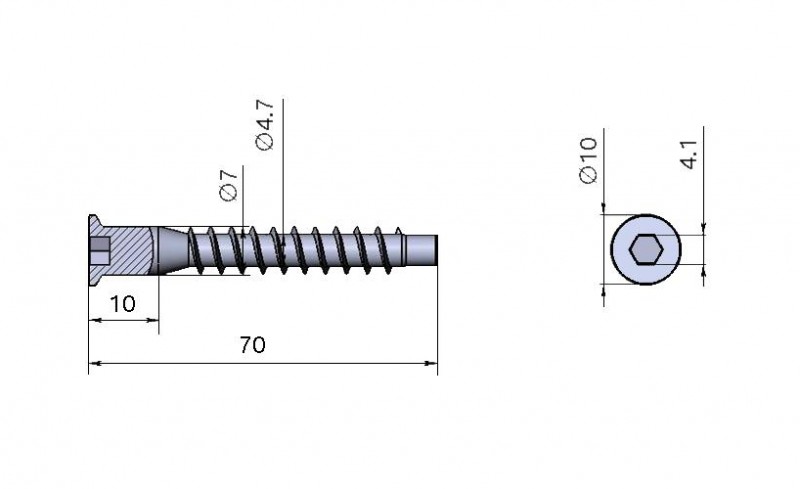

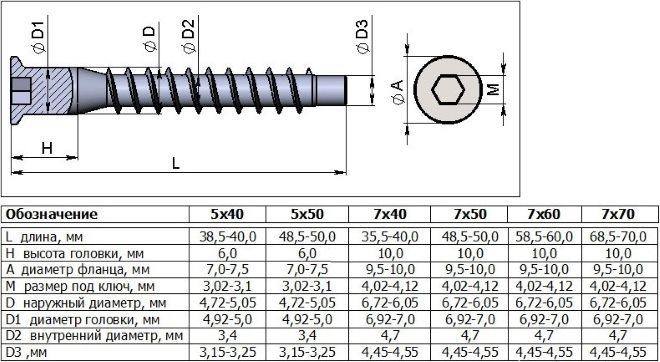

Основные размеры

Саморезов Евро ГОСТ нет – они производятся по европейским стандартам, таким как 3Е122 и 3Е120. У них очень большой список форматов: 5×40, 5×50, 6.2×50, 6.4×50, 7×40, 7×48, 7×50, 7×60, 7×70 мм.

При работе с еврошурупами соблюдается следующий принцип: пропорциональность диаметра отверстия для участка с выступами и диаметру стержня, при этом не учитывается высота резьбы. Другими словами:

  • евровинт 5 мм – сверло 3,5 мм;
  • евровинт 7 мм – сверло 5,0 мм.

Выбор ассортимента евровинтов не ограничивается представленным списком. Есть даже необычные размеры вроде 4 × 13, 6,3 × 13 мм.

Выбор диаметра резьбы имеет особое значение. Толстые винты рвут мягкие материалы, это часто случается при работе с ДСП

Длина должна гарантировать прочность крепления.

Как подбирать сверло?

Прежде чем приступить к работе по сборке мебели нужно подготовить все инструменты. Выбрать, каким сверлом сверлить под конфирмат, поможет информация о самом евровинте. Если есть готовое приспособление нужной марки, то проблем не будет.

Однако часто в практике домашних мастеров случается ситуация, когда работать приходится тем, что есть в наличие. Настоятельно не рекомендуется использовать сверла меньшего диаметра — для конфирматов 5х40, 5х50 это размер 3, 4 мм, а для изделий 7х40, 7х50, 7х60, 7х70 — 4, 5 мм.

В недостаточное по размерам отверстие в твердых породах дерева крепежный элемент не закручивается, заклинивает. Если же в работе детали мебели из ЛДСП или ЛМДФ, то они в лучшем случае вспучатся, а в худшем треснут.

Измеряется головка конфирмата, та часть, которая находится внутри изделия, но не имеет резьбы. Она может несколько отличаться у разных производителей. Диаметр составляет от 6, 3 мм до 7 мм. Какое сверло под конфирмат выбрать в этих случаях? Заводское устройство рассчитано под диаметр 7 мм.

Оно универсально, поскольку размер головки не играет никакой роли в обеспечении надежности соединения. Эта часть евровинта расположена в верхней, прижимной детали. Нагрузка ложится на шляпку конфирмата, которая центрует крепеж и стягивает элементы конструкции.

Небольшой люфт иногда даже удобен. При небольших ошибках соединение можно ослабить, скорректировать положение детали и снова затянуть винт. Даже отверстие на миллиметр больше 8 мм, не ухудшит надежность крепежа.

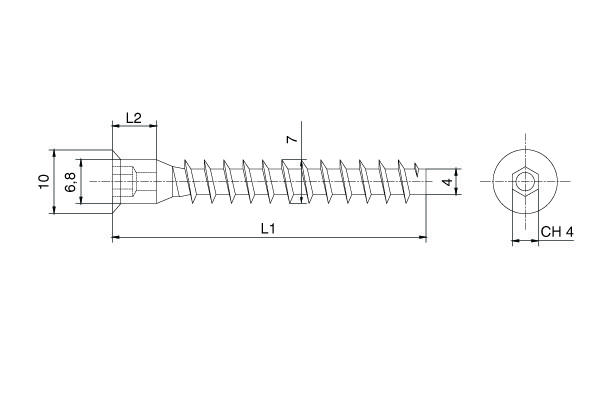

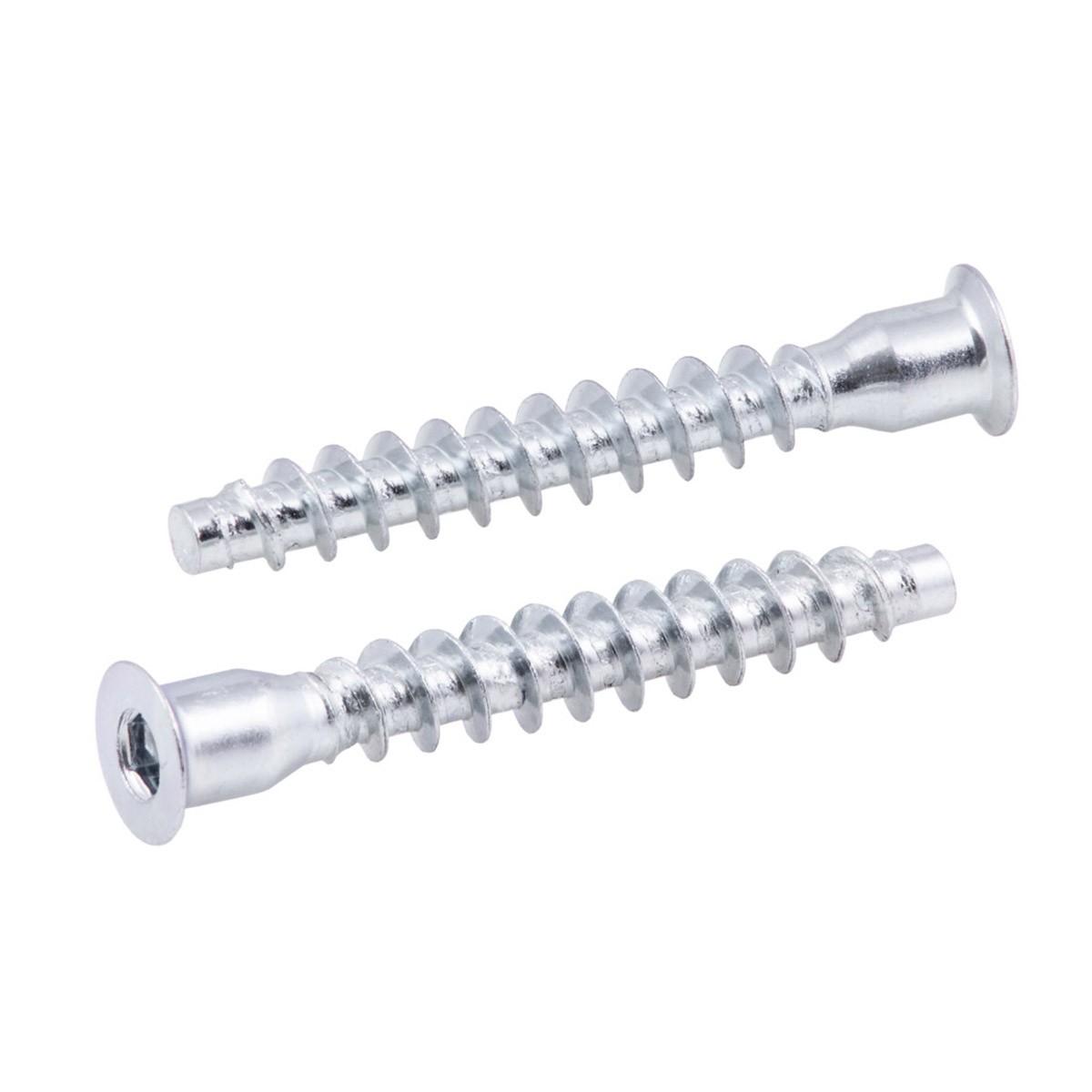

Конструктивные особенности

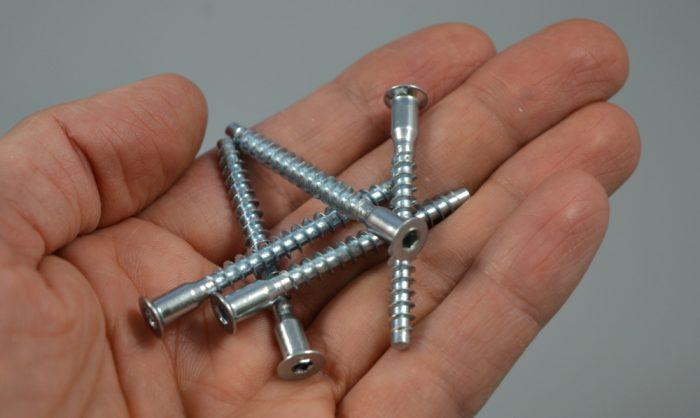

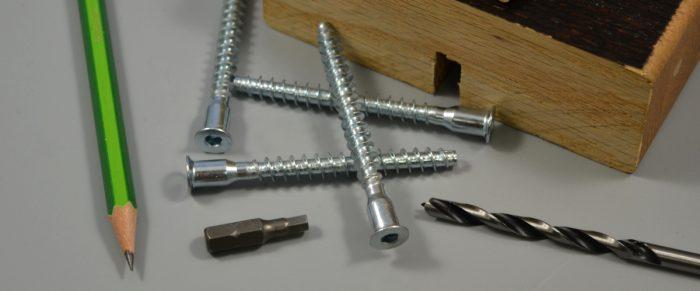

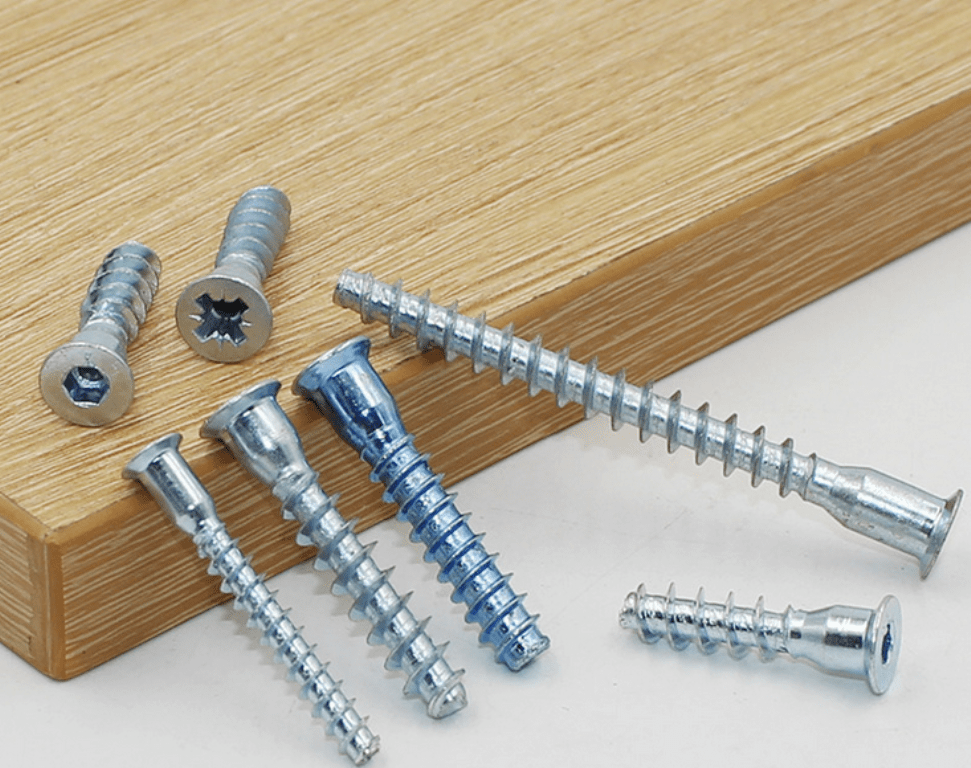

Чтобы еще лучше понять, что это такое и как выглядят евровинты для мебели, вы можете взглянуть на фото и ознакомиться с конструктивными особенностями.

Перед нами винт с потайной головкой с отверстием (пазами) под шестигранник и квадрат. С его помощью закручивается евровинт, а не закручивается при сборке и разборке мебели. Такое сочетание прорезей позволяет одновременно использовать шестиугольник и квадрат при затяжке мебельных элементов.

Шток имеет тупой конец, на рабочей поверхности применена резьба с большим шагом резьбы. Нижняя резьба существующей резьбы используется для нарезания резьбы в предварительно просверленных отверстиях. По этой причине их форма коническая, а также есть острые зазубрины.

Под самой головкой – гладкая и довольно широкая поверхность, лишенная ниток. То есть конструктивно можно выделить головку, заглушку и резьбовую часть.

Все подтверждения имеют защитное покрытие из цинка, никеля или латуни. Сами винты Euro изготавливаются на основе высококачественной высокоуглеродистой стали. Это обеспечивает конструкции высокий уровень эластичности. В результате винт евро гнет, но не ломается. Пластичность играет роль при откручивании шурупов в ситуациях, когда установка была произведена неправильно.

При этом можно встретить изделия габаритами 6,3х13, 4х13 и т.д. Самыми популярными и распространенными размерами являются евровинты длиной 50-70 мм и диаметром резьбы 7 мм.

Какие нужны сверла для изготовления мебели своими руками?

Засверловка – один из важных этапов изготовления мебели, требующий аккуратности и предельной внимательности. На производстве, для облегчения процесса разметки, используют присадочные станки и специальные мебельные шаблоны (редукторы). В домашних условиях придется довольствоваться рулеткой, угольником и маркером для обозначения мест будущих отверстий под определенный вид крепежа. Каждый вид крепежа требует определенные сверла для изготовления мебели. В ряде случаев можно ограничиться минимальным набором. Например, если ваша цель — сделать простой стеллаж-полку своими руками, то можно вполне обойтись набором из двух обычных сверл диаметром 5мм и 8мм, которые наверняка найдутся у любого «домашнего» мастера — в комбинации они вполне заменяют специфичное сверло под конфирматы. Но если цель — воплотить более масштабный проект потребуются и другие сверла для изготовления мебели.

Ремонт всерьез

Этот тип ремонта я считаю самым надежным и долговременным. Перед работой подготавливаю инструменты:

  • дрель;
  • сверла по дереву 4 мм, 5-6 мм и 9-10 мм;
  • деревянный стандартный шкант с насечками 8 мм;
  • клей ПВА или желтый «Столяр»;
  • молоток;
  • ветошь;
  • ручной лобзик или полотно для него;
  • кусок мелкозернистой наждачной бумаги.
  1. Сверлом 5-6 мм, потом 9-10 мм рассверливаю старое отверстие от шурупа, самореза.
  2. Длину шканта подгоняю под глубину сверления, излишки отпиливаю лобзиком.
  3. Поливинилацетатом промазываю канал шурупа и шкант.
  4. Забиваю молотком деревянный вкладыш, стираю излишки клея с поверхности мебели ветошью.
  5. Даю клею высохнуть сутки.
  6. Наждачной бумагой выравниваю поверхность шканта и мебельной стенки.
  7. Размечаю место вкручивания шурупа.
  8. Сверлом 4 мм делаю для шурупа отверстие.
  9. Прикручиваю петлю на место.

Клей ПВА, шканты я приобретаю в отделе материалов для строительства и ремонта.

Лобзик

При выпиливании отверстий или кривых в мелких заготовках порой не обойтись без лобзика. Сменные полотна с разными по форме и расположению зубьями позволяют работать с древесиной различной плотности. Однако следует учитывать, что глубина пропила ограничивается дугой лобзика, то есть полотно пилы не сможет продвинуться дальше чем на 30 см от края заготовки.

Очень тонкие узкие полотна пилы легко повредить, если пользоваться лобзиком неправильно. Вести пилу надо аккуратными методичными движениями. Главное — не допустить перекоса полотна. Иначе маленькие и легкие заготовки начнут двигаться вместе с пилой, в итоге это может привести к тому, что полотно лопнет.

Тончайшее полотно лобзика «осилит» самую узкую кривую, но лишь в мелких заготовках, поскольку продвижение полотна ограничено дугой лобзика.

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Особенности конструкции

Отверстие должно быть ступенчатым, так как конфирмат имеет части разного диаметра. Поэтому и специальные сверла под него должны повторять форму крепежа. Добиться этого удается с помощью соответствующей конструкции.

С патроном дрели соединяется крепежная часть. В ней имеется отверстие (глухое) под съемное сверло. Посадка последнего — скользящая, производится с незначительным зазором. Это предотвращает изгиб и поломку. Режущая часть — ступенчатая, позволяющая сделать отверстие с несколькими диаметрами за один раз. Конструкция может быть и неразборной.

Сверло для евровинта обладает следующими особенностями строения:

  1. Передняя часть выполнена под острым углом. Это необходимо для лучшего вхождения и обеспечивает центровку отверстия.
  2. Угол винтовой канавки — такой же, как у резьбы в конфирмате. Крепеж хорошо заходит и надежнее держит.
  3. Можно регулировать положение упорной части. Это помогает избежать пересверливания: не нужно дополнительно следить за глубиной дырки.
  4. Полировке поверхности перьев придается особое значение. Это уменьшает трение и способствует лучшему удалению стружки. Последняя убирается через отверстия в торце упора.
  5. Контактная площадь упора делается как можно меньше, чтобы не сминать боковые поверхности дырки. Стойкость сверла остается в допустимых пределах.
  6. Упор не только центрирует, но и осуществляет зенкование, необходимое для лучшего захода шляпки. То есть отверстие получается под ключ, можно сразу вставлять конфирмат.

Особенности конструкции

Отверстие должно быть ступенчатым, так как конфирмат имеет части разного диаметра. Поэтому и специальные сверла под него должны повторять форму крепежа. Добиться этого удается с помощью соответствующей конструкции.

С патроном дрели соединяется крепежная часть. В ней имеется отверстие (глухое) под съемное сверло. Посадка последнего — скользящая, производится с незначительным зазором. Это предотвращает изгиб и поломку. Режущая часть — ступенчатая, позволяющая сделать отверстие с несколькими диаметрами за один раз. Конструкция может быть и неразборной.

Сверло для евровинта обладает следующими особенностями строения:

  1. Передняя часть выполнена под острым углом. Это необходимо для лучшего вхождения и обеспечивает центровку отверстия.
  2. Угол винтовой канавки — такой же, как у резьбы в конфирмате. Крепеж хорошо заходит и надежнее держит.
  3. Можно регулировать положение упорной части. Это помогает избежать пересверливания: не нужно дополнительно следить за глубиной дырки.
  4. Полировке поверхности перьев придается особое значение. Это уменьшает трение и способствует лучшему удалению стружки. Последняя убирается через отверстия в торце упора.
  5. Контактная площадь упора делается как можно меньше, чтобы не сминать боковые поверхности дырки. Стойкость сверла остается в допустимых пределах.
  6. Упор не только центрирует, но и осуществляет зенкование, необходимое для лучшего захода шляпки. То есть отверстие получается под ключ, можно сразу вставлять конфирмат.

Выбор подходящего сверла

При выборе сверла под евровинт мебельный нужно обращать внимание в первую очередь:

  • на размеры;
  • на производителя;
  • на стоимость.

В продаже много китайской продукции. Она, как правило, обладает очень привлекательной ценой, но качество оставляет желать лучшего. Отсутствие надежности обычно объясняется следующим:

  • применяемая сталь не подходит для условий работы;
  • материал неправильно обработан.

Производители из Поднебесной часто используют любую инструментальную сталь. В итоге твердость быстро снижается, и сверло затупляется. При работе мастеру приходится увеличивать силу нажатия. Материал при этом часто разрушается, крошится.

Если термическая обработка сверла проведена неправильно, оно будет подвержено изгибам. Проявляется это обычно, когда нужно последовательно сделать несколько отверстий.

Гораздо более надежными являются российские сверла под конфирмат, сделанные:

  • ООО «Тульский Инструментальный Завод»;
  • ООО «БСИ-инструмент».

Из иностранных подойдут, например:

Зарубежная продукция дороже как минимум в два раза

Важно при покупке сразу определить некоторые характеристики:

  1. Размер гладкой части конфирмата и глубина посадочной части сверла должны быть одинаковыми.
  2. Желательно, чтобы шероховатостей на перьях было как можно меньше.
  3. Часть упора для зенковки — под углом 45°, переход к резьбе — плавный.
  4. Качество отверстий при неразборной и разборной конструкции — одинаковое. Однако последний вариант — удобнее. Он подойдет в разных случаях, так как конфирмат бывает разным.

Для работы подойдет только инструмент с высокой мощностью. Евровинты можно закрутить и «по дедовскому методу», описанному в начале статьи. Однако это потребует значительно больше усилий, времени и мастерства. Поэтому многие останавливают свой выбор на конфирматных сверлах. Из многообразия товаров всегда есть возможность выбрать что-то подходящее.

Виды конфирматов и отверстий под них

Внешне евровинт напоминает винт, от которого принципиально отличается диаметром и формой нарезанного зуба. Эта конструктивная особенность позволяет в несколько раз увеличить площадь контакта с телом фиксируемой детали. В результате значительно повышается надежность связи.

Подтверждение заменяет 3-4 винта одинаковой длины. У мебели из ЛДСП показатели еще более впечатляющие. Центр листа – самая рыхлая часть материала. Тонкий винт нельзя надежно затянуть. Евровинт из-за большего диаметра захватывает самые твердые слои ДСП, и не случайно производители однозначно предпочитают его.

Как просверлить отверстие под размещение конфирмата

Конфирмат вворачивается в предварительно подготовленное отверстие, поэтому вопрос о том, как сверлить такое отверстие, достаточно актуален. Для этого потребуются следующие инструменты и материалы:

  • шуруповерт или электрическая дрель;
  • бита соответствующего размера;
  • сверло для конфирмата;
  • измерительный инструмент, в качестве которого может быть использована линейка (или строительная рулетка);
  • карандаш;
  • шило.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

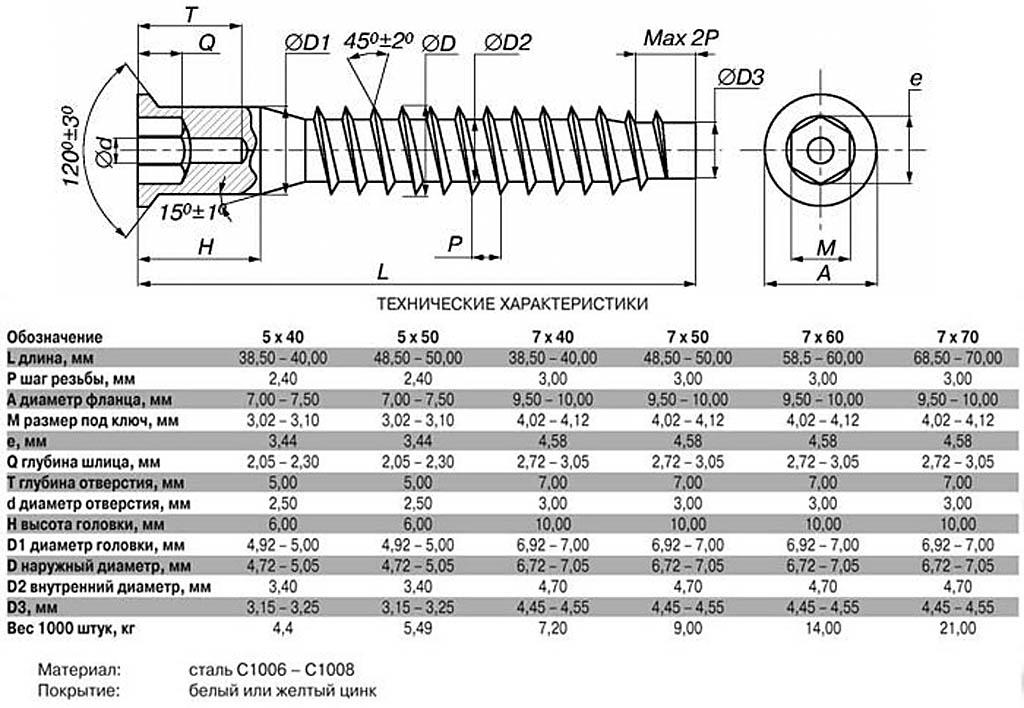

Размеры отверстия под еврошуруп

Для сборки мебели обычно используются еврошурупы, размеры которых составляют 6,4х50 мм. Для выполнения отверстий под такой конфирмат, наружный диаметр резьбы которого составляет 6,4 мм, а размер поперечного сечения тела винта – 4,4 мм, используется сверло с диаметром 4,5–5 мм. Сверление отверстий под конфирмат данного типа следует выполнять на глубину не менее 50 мм. Если диаметр отверстия будет больше указанного значения, то евровинт просто не будет держаться, если меньше – может разорвать мебельный элемент, в который вкручивается.

Ступенчатое сверло подбирается исходя из размеров конкретной модели евровинта

Сверло, при помощи которого делают отверстия для конфирмата, должно быть оснащено специальной рабочей головкой. Она, с одной стороны, подготавливает расширенное отверстие под шейку винта, с другой – проводит зенковку места, где будет размещаться его шляпка. Для размещения конфирмата сверло можно использовать и обычное, но в таком случае необходимо подготовить места для шейки крепежа и его шляпки.

Разметка мест сверления

Надежность и качество соединения, выполняемого при помощи конфирматов, во многом зависят от точности разметки будущих отверстий для них. На элементе, который будет накладываться на торец другого элемента мебельной конструкции, делают два типа разметки:

  • глубина сверления (5–10 см);
  • центр будущего отверстия (если толщина стыкуемой детали составляет 16 мм, он должен находиться на расстоянии 8 мм от края плиты).

Схема сверления отверстий под евровинт

Чтобы выполнить разметку мест сверления максимально точно, можно воспользоваться следующим несложным приемом: в накладываемой детали после предварительной разметки выполняют сквозное отверстие, через которое, приложив первую деталь ко второй, вращающимся сверлом намечают место расположения второго отверстия под еврошуруп.

Выполнение отверстий

Чтобы максимально качественно выполнить отверстия под размещение конфирматов, желательно следовать нижеприведенным рекомендациям.

  1. Перед сверлением детали необходимо подложить под нее кусок ненужного ДСП: это позволит избежать появления сколов на выходе создаваемого отверстия.
  2. Формированием мест под шейку и шляпку конфирмата в уже выполненном отверстии можно заниматься, держа обрабатываемую деталь на весу.
  3. Выполняя сверление как в пласте детали, так и в ее торце, сверло располагают строго перпендикулярно. Это позволит получить качественный результат и не повредить деталь.
  4. При одновременном сверлении двух деталей их необходимо надежно зафиксировать в требуемом положении, для чего можно использовать струбцины и другие зажимные приспособления. Это наиболее точный и быстрый способ создания отверстий для конфирматов.
  5. При сверлении отверстий под шканты используемый инструмент желательно оснастить ограничителем глубины, что позволит не испортить обрабатываемые детали, просверлив их насквозь.

Основным крепежным элементом в сборке мебели является конфирмат. Ввинчивается он с предварительным сверлением отверстия. Именно сверление сборочных отверстий в ДСП под конфирматы мы и рассмотрим в данной статье.
