Самодельный сверлильный станок из рулевой рейки

Какая лучше рулевая рейка ваз 2114

” />

Полный размер

В общем рулевая тук тук тук… Была мысль отреконить её, но не факт что отходит Пробег 155110 на данный момент.

Выбирал между заводской за 3500 и фирмы PILENGA 2500 Ваш выход господа.

Советы от автолюбителей

• Купил ремкомплект, перебрал через 1500 загремела пипец. Сколько перебирал людям все это мартышкин труд, на долго не хватает их об этом всегда предупреждал. Но не было финансов и от безисходности перебрал себе. Сейчас в поиске новой. Разбег по ценам велик родная от 3300 до 3650. СС20 от 5400 до 6200 вот и думаю что вставить.
• оже появилась проблема замены рейки. Пробег 83. Купил ремкомплект, снял рейку, разобрав понял что ремонтировать нет никакого смысла, видна разница в толщине зубьев на рашпиле по середине и в крайних положениях. Втулка, подпятник целые. Ремкомплект пошел в мусорное ведро. Начитавшись положительных отзывов на драйве про рейки пиленга, повелся на косой зуб, решил попробовать. В магазинах ее в наличии нигде не нашел, заказал на сайте магазина Аста. Когда менеджер этого магазина позвонил чтоб подтвердить заказ, задал мне вопрос, собираюсь ли я дальше ездить на своем авто или буду продавать… Вобщем все эти пелинги со слов менеджера полный шлак. Буду брать завод.
• Заводскую брал.в 2020 году в январе, в лада делать.57000 проехал, пока вроде работает.
• У самого стучит рейка, решил что буду менять. Почитал инфу, все ругают, как повезет. Выбор свой остановил между trialli и pilenga, они отличаются от заводской конструкции тем что стоит червячный привод и вал рейки имеет дополнительный упор.
• Был небольшой люфт на рулевой, и стук естественно, порвался пыльник. При замене пыльника использовал еще ремкомплект. На момент ремонта пробег был около 140 т.км., сейчас 157 т.км. пока все норм. Ремкомплект стоит не дорого и работа на вечер если одному делать.
• Ваз Интер сервис полное палево,хорошую тяжело найти,LGR ваще о таких не слышал.Ставь SS-20 и забудь про рейку на всю оставшуюся жизнь машины.
• После ежегодных замен реек от ВИС, поставил Pilenga. Пока полет нормальный, посмотрим чО дальше будет. P.S. SS-20 в нашу деревню не привозят, так бы 100% ее поставил.

Устройство механизма подачи дрели на станке.

При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:

• Пружинной;
• Шарнирной;
• Схожей с винтовым домкратом.

В зависимости от выбранного механизма, нужно будет делать стойку.

На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка. С пружинно-рычажным механизмом. С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель. Самодельный станок из дрели с шарнирным бес пружинным механизмом. Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз. Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса. Самодельный сверлильный станок из автомобильного домкрата и дрели. Каретка выполнена из мебельных направляющих. Мини-станок из списанного микроскопа. Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка. Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

• аккуратный проезд неровностей и «лежачих полицейских»;
• слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
• прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
• не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

Как сделать своими руками сверлильный станок из обычной дрели

Не у всех есть электродрель, а станок для аккуратных отверстий нужен. С достаточной для сверления скоростью можно вращать сверло собственными руками. Разработано много простых и изящных конструкций на основе ручной дрели.

ФОТО: mtdata.ruСверлильный станок на основе ручной дрели

С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки (2 шт.); 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.

ФОТО: mtdata.ruСверлильный станок на основе электрической дрели

Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.

Станки для домашней мастерской можно делать и металлические, и деревянные. Усилия и скорости небольшие, а с деревом работать проще.

Что нужно для работы

Для работы нужна дрель и материал для основания и стойки. Для станины можно выбрать деревянную плиту размером 600×600×30 мм или стальной лист размером 500×500×15 мм. Для стойки используется деревянный брус сечением 50×50 мм². Удобно использовать старый фотоувеличитель – стойка уже крепко и удобно установлена на основании. Полоски металла потребуются для изготовления деталей крепления дрели к стойке.

Чертежи и схемы

На рисунках 4, 5 и 6 схематически представлены общие виды станков на основе ручной дрели. Размеры каждый мастер выбирает свои, исходя из тех ресурсов, которыми он владеет.

ФОТО: mtdata.ruСхема механизма вертикального перемещения дрели

С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки (4 шт.); 5 — пластина; 6 — болт М6×16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8×20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8×20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.

Пошаговая инструкция

Сначала выпиливается станина, затем устанавливается вертикальная стойка. Для перемещения дрели по вертикали используется мебельная направляющая для выдвижных ящиков. Подвижная головка, на которой крепится дрель, имеет в поперечном сечении т-образную форму. Края перекладины входят в пазы направляющей, на утолщённую ножку буквы «Т» крепится дрель.

На основе ручной дрели станки уже никто не делает, подавляющее большинство использует электродрель.

Реален ли ремонт рулевой рейки своими руками?

При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.

Профилактические меры

С их помощью можно значительно продлить жизненный срок рейки:

• аккуратный проезд неровностей и «лежачих полицейских»;
• слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
• прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
• не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.

Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.

Как сделать самодельный сверлильный станок из рулевой рейки?

При имении в домашнем обиходе нужного перечня инструментов и приспособлений, можно делать целое множество необходимых технологических операций. Однако часто покупка заводского экземпляра является крайне нелогичной.

Один из реалистичных вариантов — сверлильный станок из рулевой рейки своими руками. Таким образом, вам удастся не только сэкономить финансовые активы, но и научиться выполнять нужное оборудование для конкретных нужд.

Список инструментов:

• Набор гаечных ключей;
• Сварочный аппарат;
• Болгарка по металлу;
• Шлифмашинка (для устранения металлических заусенцев);
• Молоток.

Особенности и нюансы изготовления

Главной задачей представляется правильный подбор составляющих частей. Для проведения анализа наилучшего способа изготовления данной машины, необходимо знать преимущества и недостатки фабричных экземпляров, чтобы по возможности избежать оных в процессе изготовления собственного оборудования.

Один из наибольших недочетов в работе «конвейерных» сверлильных машин является огромный люфт. Из-за этой причины нет возможности выполнить отверстие с диаметром 4 миллиметра и менее.

Это обуславливается достаточно небольшим весом всей установки, которая не имеет возможности компенсировать вибрацию, появляющуюся в рабочие моменты силового агрегата. Проведение модернизации машины может повлечь за собой некорректную его работу, и, как следствие, скорую его поломку.

Для конструирования сверлильного агрегата требуется подумать о таких моментах:

1. Механизм для перемены положения рабочих составляющих машины. Альтернативным выходом является применение в конструкции рулевой рейки. Также данная составляющая будет очень кстати, если на обрабатываемый полуфабрикат есть необходимость оказания сильного усилия прижима в момент обработки.
2. Опорная столешница и стойка для крепежа рабочей установки. Главной характеристикой при выборе составляющих для изготовления данных деталей является прочность и достаточно внушительный вес. Лучше всего применять П-образные швеллеры. Под основание чаще всего применяется стальной листовой прокат.
3. Силовой агрегат. Для конструирования сверлильного оборудования собственными руками зачастую выбор падает на электрические дрели. Как альтернативу можно рассматривать систему, состоящую из нескольких шкивов и электрического мотора.

Сверлильный станок из рулевой рейки: пошаговая инструкция

С самого начала проектирования делает выбор относительно наиболее оптимального типа рулевой рейки. Далее, в зависимости от ее габаритов будет компоноваться техническая документация всего оборудования

Главное на что необходимо обратить особое внимание, это чтобы данная ответственная составляющая не была со сколами и большим количеством поверхностных изъянов

Наиболее используемая по габаритам рабочая поверхность — 300×400 мм. Упорные составляющие выполняются из двух отрезков металлопроката 40×65×40 мм. Основание для монтирования рулевой колонки также выполняется с применением швеллера.

В случае применения в роли силовой установки электрической дрели, нужно изготовить Г-подобную подпорку.

Монтирование рулевой колонки к опорной стойке делается собственноручно, используя проушины, которыми обязательно комплектуется конструкция. Для установки подножки под электросиловое оборудование, можно сделать упрочненное крепление за счет электродуговой сварки. Выбор способов в полной мере зависит от специфических особенностей конструктива каждой отдельно взятой модели.

Практические советы по конструированию сверлильной машины с использованием рулевых реек собственными руками:

1) Предварительно делается проверка применяемого редуктора. Непригодные составляющие обязательно должны заменяться;

2) Высотный параметр стойки должен быть больше на 80…100 мм, чем рулевая рейка;

3) Необходимо учитывать рабочий ход штока. Например, для автомобиля ВАЗ-2105 этот параметр — 210 мм;

4) Для улучшения комфорта при использовании советует укомплектовать рабочее оборудование отдельным блоком управления.

Использование шаговых механических агрегатов является нецелесообразным, ведь они не обладают необходимым плавным ходом для данного оборудования.

Для безопасности в моменты использования этой машины, конструктив агрегата должен надежно закрепляться на рабочей поверхности.

Видео: сверлильный станок из рулевой рейки своими руками.

Делать или покупать?

Электродрель это уже готовые привод, передача, шпиндель и патрон в моноблоке. Поставить его на каретку станка – и можно сверлить. По точности решение, вообще говоря, не оптимальное (см. далее), но во многих случаях приемлемое, зато избавляющее от необходимости заказывать дорогие точеные детали повышенной точности, см. ниже. Ввиду чего станины под установку дрели сейчас продаются разве что не на улице с лотков; цены доступные. Выбирая такую, чтобы сделать сверлильный станок из дрели, руководствуйтесь прежде всего режимом работы оборудования; от него зависит и цена:

• Эпизодическая сверловка/фрезеровка для себя с точностью какая получится – станина пластиковая литая или стальная штампованная. Механизм подачи рычажный с коленчатым рычагом (см. далее). Подшипники скольжения каретки (см. далее) сталь по стали или с капроновыми вкладышами. Цены – $20-$30.
• Регулярная сверловка для себя или на заказ с обычной машиностроительной точностью. Обрабатываемые материалы – до твердости и вязкости обычной конструкционной стали. Все то же, но подшипники скольжения сталь по стали (хуже) или с бронзовыми втулками, а станина – чугунная литая или (дороже) композитная также вибропоглощающая. Цены – $30-$40.
• Регулярная сверловка и фрезеровка любых поддающихся инструменту материалов с периодическими перегрузками инструмента и/или с повышенной точностью – подшипники скольжения только бронза по стали, станина чугунная. Механизм подачи зубчато-реечный (еще см. далее); консоль вибропоглощающая. Цены – $60-$180.

Выбираем станину

Станину для дрели (которые продавцы почему-то упорно именуют стойками) нужно выбирать не по — не «китай»); сейчас на рынке и «немецкого китая» полно, не говоря уже об изделиях постсоветских государств. Нужно проверить конструкцию.

Первое – образцы с пластиковыми не капроновыми вкладышами подшипников скольжения отбраковываются однозначно: биение и увод сверла более чем на 0,5 мм появятся уже на 10-й – 20-й «дырке» и далее будут увеличиваться. Второе – люфт консоли. Берем ее за дальний конец, покачиваем вверх-вниз и в стороны при зажатом фиксаторе. Заметной «болтушки» быть не должно (тактильное чувство нетренированного человека ощущает биение 0,4-0,5 мм).

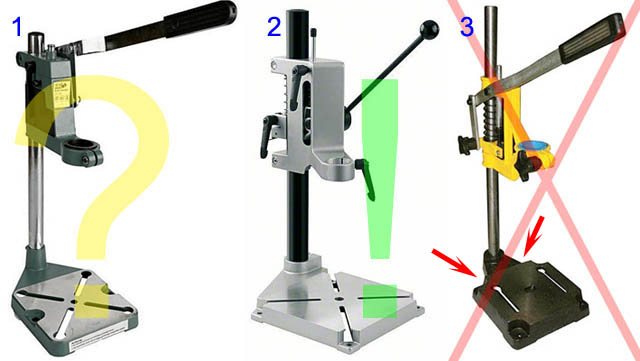

Далее – осмотр конструкции, см. рис. ниже. Для обычной сверловки подойдет показанная на поз. 1. Идеальный вариант – на поз. 2: цанговый зажим дрели, смещение колонны вбок уменьшает вибрацию консоли на порядок, а повернув ее вбок на 45 градусов, можно фрезеровать от руки с точностью «как умеешь» деталь на штатном не сдвижном столе, сняв пару креплений стола, т.к. при этом его смещение вручную относительно горизонтальной рабочей оси консоли будет линейным.

Как выбрать станину (стойку) для дрели

А вот образчик на поз. 3 не берите ни в коем случае. Во-первых, воротник его колонны низкий и ее крепление ненадежно. Во-вторых, продольные пазы под стол облегчают ручную фрезеровку «как получится», но, в отличие от диагональных, не гасят вибрации станины. Более того, они будут концентрироваться, где показано стрелками (прилив под колонну сделан слишком узким) и оттуда прямиком пойдут в колонну и стол.

Что дешевле?

Чертежи шпинделя настольного сверлильного станка

Допустим, цена на понравившуюся станину вас не устраивает. Или дрель если «ломовая», с ударным механизмом, бывшая в работе по строительным конструкциям и биение патрона видно на глаз. Тогда первым делом выясняем, если и в пределах досягаемости мастер, владеющий токарным станком повышенной точности (не грубее 0,02 мм). Что, между прочим, не факт – станок повышенной точности стоит очень дорого и на потоке расхожих заказов никогда не окупается. Но, положим, нашелся. Берем чертежик на рис. справа, идем к нему и спрашиваем, сможет ли он выточить это из стали не хуже 30ХГСА, и сколько возьмет за работу. «Это» – чертежи шпинделя настольной сверлилки. Остальные ее детали можно выточить на обычном станке, или найти в развалах на железном базаре либо у себя в хламе. Скорее всего, окажется, что купить станину + стол дешевле, а если прикинуть расходы на остальное, то, возможно, обрисуется и дрель повышенной точности. В продаже такие бывают; их можно узнать по отсутствию ударного механизма и воротнику специально для установки в станину: на него надета точеная стальная манжета.

Подготовка к работе

Прежде чем приступить к работе, нужно продумать последовательность всех технологических операций при изготовлении самодельного станка, спланировать технологию изготовления, определиться с будущими материалами и инструментом, который понадобится в процессе работы.

Инструмент

Для изготовления станка из дрели или шуруповерта потребуется следующий инструмент:

1. Циркулярная пила или распиловочный станок.
2. Электролобзик.
3. Углошлифовальная машинка (УШМ или просто «болгарка»).
4. Дрель или шуруповерт.
5. Шлифовальный станок.
6. Различный ручной инструмент: молоток, отвертка, струбцины, корончатое сверло по дереву (или просто «коронка»), угольник, разметочный карандаш и пр.

Материал и комплектующие

Для изготовления станка своими руками потребуется следующие материалы и комплектующие:

1. Фанера 15 мм.
2. Доска сосновая, массив;
3. Мебельные направляющие для ящиков;
4. Втулка;
5. Мебельная футорка;
6. Крыльчатая гайка;
7. Крепеж: болт М6, саморезы различной длины.

Основные конструктивные элементы

Конструкция сверлильного станка из шуруповерта состоит из следующих основных элементов:

1. Основание:
   • Вертикальная рама;
   • Шпиндельная коробка;
   • Платформа (горизонтальная опора);
2. Сверлильный стол;
3. Крепление дрели (шуруповерта), использующиеся в качестве электромотора и шпинделя;
4. Дрель (шуруповерт);
5. Механизм подпружинивания и рукоятка подачи сверла.

Как сделать самодельный сверлильный станок из рулевой рейки

При наличии дома оптимального набора инструментов можно выполнять ряд важных работ. Но нередко приобретение заводской модели является нецелесообразным. Одним из альтернативных вариантов будет сверлильный станок из рулевой рейки, сделанный своими руками.

Сложности изготовления станка из рулевой рейки

Главная проблема заключается в правильном выборе комплектующих. Для анализа оптимального варианта следует ознакомиться с преимуществами и недостатками заводских моделей.

Одним из негативных моментов в работе заводских сверлильных станков является большой люфт. Это не дает возможность сделать отверстие диаметром до 4 мм. Это обусловлено относительно небольшой массой конструкции, которая не компенсирует вибрации, возникающие при работе силовой установки. Модернизация станка может привести к неправильной работе и как следствию — быстрому выходу из строя.

Для изготовления сверлильного оборудования необходимо продумать следующие нюансы:

• устройство для изменения положения рабочие части с установленным сверлом. Одним из альтернативных вариантов является использование рулевой рейки или домкрата. Домкрат необходимо в том случае, если на деталь следует осуществлять сильный прижим во время сверления;
• опорный стол и стойка для крепления силового агрегата. Главным параметром выбора комплектующих для изготовления этих компонентов является их надежность и относительно большая масса. Лучше всего использовать швеллера и уголки. В качестве основания применяют стальной лист высотой не менее 3 мм;
• силовая установка. Для изготовления сверлильного станка своими руками чаще всего выбор останавливается на электродрели. Альтернативным вариантом может быть система, состоящая из шкивов и электродвигателя.

Только после того как будут выбраны комплектующие для вышеописанных компонентов, можно приступать к самостоятельному изготовлению оборудования.

Для соединения компонентов системы понадобятся сварочные аппараты. Механическое крепление не обеспечит должный показатель надежности.

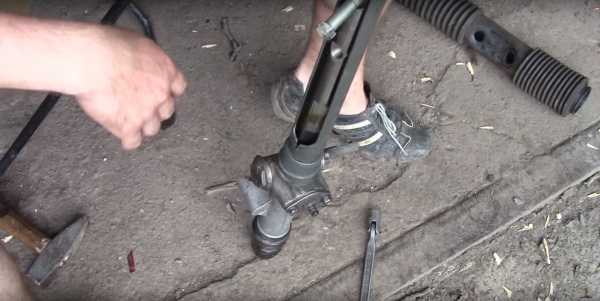

Изготовление сверлильного станка из рулевой рейки

На первом этапе изготовления выбирается оптимальная модель рулевой колонки. В дальнейшем согласно ее габаритам будут составляться чертежи всей конструкции. В настоящее время вариантом является рулевая колонка от автомобиля ВАЗ-2105. Можно приобрести модель б/у. Главное, чтобы она не имела сколов и значительных поверхностных повреждений.

Рекомендуемый размер рабочей поверхности составляет 30*40 см. Опорные части изготавливаются из двух швеллеров 30*60*30 мм. Для регулировки положения конструкций можно установить ножки специальной формы. Станина для крепления рулевой рейки также делается из швеллера, но с широким основанием.

При использовании в качестве силового агрегата электродрели необходимо сделать Г-образную подножку.

Крепление рулевой рейки к стойке выполняется своими руками через проушины, расположенные на конструкции первой. Для монтажа подложки под дрель можно выполнить жесткое крепление с помощью электросварки. Выбор методов полностью зависит от специфики конструкции конкретной модели.

Рекомендации по изготовлению сверлильного станка из рулевой рейки своими руками:

• предварительно выполняется проверка состояния редуктора. Неисправные компоненты должны быть заменены;
• общая высота стойки должна быть больше на 7-8 сантиметров этого параметра рулевой рейки;
• учитывается ход штока. Стандартно для модели ВАЗ-2105 он составляет 210 мм;
• для повышения комфорта эксплуатации рекомендуется сделать отдельный блок управления работой дрелью.

Применение пошаговых механических устройств нецелесообразно, так как они не отличаются плавным ходом. С целью обеспечения устойчивости конструкция станка должна быть жестко закреплена на рабочем столе.

В видеоматериале показанокак сделать сверлильный станок из рулевой рейки:
