Сопло для пескоструйного аппарата. Как найти самое долговечное?

Рейтинг пескоструйных пистолетов 2020

Sturm AU-1720-03

Пескоструйный пистолет китайского производства для работы с песком и другими абразивными материалами. Это устройство имеет подачу абразива из бачка. Бачок изготовлен из нержавеющей стали и имеет объем 1 л. Для этого пистолета достаточно давления в 4 бар. В комплекте идет соединительный крепеж на шланг подачи воздуха типа байонет. Это тип быстросъемного крепежа, при котором одно часть муфты проворачивается и закрепляется за другую часть муфты.

Расход воздуха составляет 164 л/мин, но пользователи отмечают, что нужен компрессор с производительностью не менее 200 л/мин. Диаметр втулки подключения воздушного шланга составляет ¼ дюйма. В комплекте идет довольно тонкое сопло в 2,5 мм. Этот пистолет конечно не для больших объемов работ, но для домашних задач вполне подойдет.

Fubag SBG 142/3.5

Это довольно популярный пескоструйный пистолет, который хорошо зарекомендовал себя в работах по очистке кузовов от старой краски и ржавчины. Здесь штатно установлен бачок из нержавеющей стали емкостью 0,8 л, а также сопло диаметром 6 мм. Благодаря такому соплу можно снимать краску с большой площади. Однако бачок при этом будет расходоваться довольно быстро, так что приготовьтесь частенько заправлять его абразивом.

Диаметр втулки подключения воздушного шланга, как и предыдущей модели, составляет ¼ дюйма. Пистолет расходует около 142 л/мин, и для него нужно иметь компрессор с емкостью бака минимум 70 л и производительностью не менее 260 л/мин. Работает он с давлением в 3,5 бар. Модель отличается качественной сборкой и надежной работой. Производитель дает гарантию на нее в 2 года.

Matrix 57326

Это уже более мощный пескоструйный пистолет, и предназначен он для более серьезных работ. Работает с давлением в 4 бар, расходует до 230 л/мин. Для работы с ним рекомендуем использовать компрессор с производительностью минимум 300 л/мин.

Пистолет использует сопло диаметром 6 мм. Производитель рекомендует использовать для работы с ним абразивный материал зернистостью 1,6 мм и меньше. Однако по опыту скажем, что прибор вполне неплохо справляется с песком зернистостью до 2 мм. Пистолет не такой популярный как Fubag SBG 142/3.5, но по надежности и производительности ему не уступает.

Metabo SSP 1000

Компания Metabo производит не только качественный электроинструмент, но и хорошее оборудование для автомастерских, чему профессиональный пескоструйный пистолет Metabo SSP 1000 яркое доказательство. Для его работы потребуется компрессор, способный выдавать давление 7 бар и воздушный поток около 400 л/мин. Сам же пистолет расходует до 300 л/мин.

Производитель положил в комплект 3 втулки (ниппеля) ¼ дюйма для подключения воздушного шланга: EURO, ISO и ARO/Orion. Соединение втулки с корпусом пистолета производится с помощью быстросъемного крепежа рапид. У данной модели хорошее качество исполнения вакуумного бачка и сопла. Если вам нужен пистолет для регулярных, а не разовых работ, смело берите этот прибор от Metabo.

Еще инструмент для автомастерской:

• Прикрутим все: как выбрать надежный гайковерт?
• Готовы на все: 7 мощных аккумуляторных шуруповертов

Что представляет собой сопло для пескоструйного аппарата

Самая простая конструкция — полая трубка, имеющая, с одной стороны, резьбу, которая необходима для подсоединения детали к соплодержателю. Именно через эту деталь песок выходит наружу, из-за чего оно подвергается повышенным механическим нагрузкам.

Основные геометрические характеристики элемента:

1. Сечение присоединительной резьбы. Наиболее распространенные диаметры — 2 и 1¼ дюйма. Также есть соединения, где используется накидная гайка и герметизирующая шайба. Самодельные элементы обычно подсоединяются с помощью обычных хомутов.
2. Длина. Она может варьироваться от 7 до 23 мм.
3. Минимальный диаметр внутреннего сечения. Существуют по 6, 8, 10 и 12 мм.
4. Заходный диаметр. Он должен соответствовать размеру присоединительного шланга.

Основным параметром считается профиль отверстия, то есть его форма. Он определяет скорость выхода абразива, расход. Также профиль отвечает за гидравлическое сопротивление, которое влияет на срок эксплуатации.

4 Технология изготовления пескоструйного пистолета

С помощью рукава для компрессора надо будет соединить компрессорное устройство и пистолет. Рукав должен быть небольшого сечения. Пистолет имеет запорную арматуру, поэтому подсоединить элемент очень просто, при этом не надо покупать какие-либо дополнительные краны.

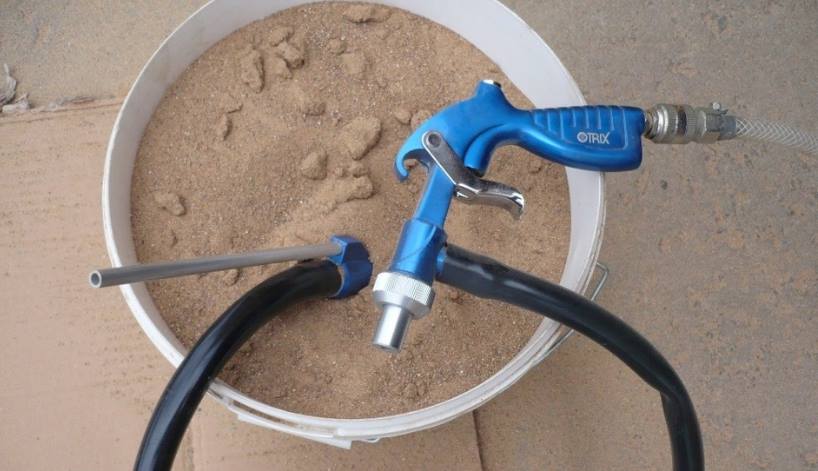

Следующий рукав понадобится протянуть от пистолета к емкости с абразивным материалом. Чем меньше длина рукава, тем легче песок будет всасываться. Диаметр данной детали должен быть равен 20 мм.

Протягивание рукава от пистолета к емкости с абразивным материалом

Если вставить обратный конец рукава в резервуар с абразивным материалом, то забор абразива происходить не будет, так как песок не текуч, а перемещаться по рукаву он может исключительно во взвешенном состоянии. Поэтому понадобится предусмотреть подсос воздуха. Следует взять небольшую трубу, прорезать в ней углубление, соответствующее диаметру рукава, после чего установить на трубу кусочек шланга, который будет использоваться в качестве запорного кольца. Данным кольцом можно перекрыть углубление, чтобы отрегулировать объем воздуха, который будет подсасываться. Если полностью открыть углубление, то можно получить большой воздушный поток и маленькую струю всасываемого абразивного материала. Если закрыть углубление, то абразивный материал не будет всасываться. Соответственно, отверстие надо прикрыть так, чтобы поток воздуха и абразива стал равномерным.

Говоря о том, как работать с подобным устройством, стоит знать, что сначала понадобится открыть кран на пистолете. На данном этапе в корпусе аппарата создастся разряжение, с помощью которого по рукаву песок будет засасываться в пистолет. Расход воздуха будет зависеть от диаметров смонтированных сопел.

Чертеж пескоструйного аппарата для любительского использования

Нужно четко понимать, что дешевая рыбка бывает только в заводских столовых. Поэтому там и питаются только по необходимости. Пескоструйка тоже довольно непростое устройство в смысле используемых материалов. Самая важная часть аппарата — сопло, из которого выходит струя песка. Можно купить профессиональное высокопрочное сопло, которое прослужит сотни часов работы. Стоить оно будет не менее сотни у.е., но есть ли в этом смысл, решать каждому индивидуально. Цена аппарата напрямую зависит от материалов и дополнительного оборудования, управляющих кранов и клапанов, но в большей степени, от форсунки или пистолета.

Словом, если собирать аппарат из подручных средств и из того, что есть в любом хозяйственном магазине, то понадобятся следующие комплектующие

1. Емкость для песка. Это может быть что угодно — ресивер от трактора или грузовика, старый газовый баллон, любая подобная штукенция, самое главное, чтобы была возможность сделать горловину для заправки песком и желательно, чтобы стенки в месте подсоединения подающего давление штуцера имели угол около 45 градусов по отношению к боковым стенкам. Больше ничего от резервуара не требуется.
2. Шаровые краны.
3. Отрезок двухдюймовой трубы с заглушкой. Она будет служить горловиной.
4. Армированный шланг, несколько метров.
5. Пятиметровый газовый рукав.
6. Керамическая рабочая форсунка (юбка от свечи зажигания).
7. Штуцеры для шлангов.
8. Фторопластовая уплотнительная лента.

Цена такого набора не должна превышать две с половиной тысячи рублей, и это минимум, который позволит сделать более-менее функциональный прибор. Если сравнивать с ценой готового пескоструйного аппарата, то эта сумма выглядит смехотворной.

Как сделать его своими руками?

Срок службы самодельного сопла небольшой, но зато его стоимость будет минимальной. Для изготовления детали подойдет автомобильная свеча или старый керамический резистор. Внутренний диаметр должен составлять 2-4 мм.

Чтобы сделать сопло из резистора, нужно:

• Отрезать шляпки и ножки.
• Взять болт М14. Необходимо срезать верх, после чего просверлить отверстие насквозь сверлом №5.
• Расширить первые 14 мм сверлом № 8.
• На прижимную гайку приваривается широкая шайба М5.
• При помощи сверла №8 делается конус.

Для изготовления из свечи зажигания необходимо:

• Достать контактный штекер. Для этого лучше сначала прогреть свечу газовой горелкой.
• Удалить завальцованную часть.
• Убрать керамический изолятор.
• Снять гайку. Лучше сначала надрезать ее края.
• Болгаркой с алмазным диском отрезать часть, где находится центральный электрод.
• Подсоединить переходник с прижимной гайкой. Его нужно купить или заранее выточить самостоятельно.

Если пескоструй используется регулярно, лучше купить готовую качественную деталь. В продаже есть различные сопла с высокой производительностью и большим эксплуатационным сроком.

Правильный выбор шлангов

Большую роль в формировании конечных параметров воздушно-абразивной струи пескоструя играет оснащение аппарата. Это шланги, разнообразные соединительные элементы, сгоны, переходники. Для того чтобы мощность компрессора использовалась оптимально, рекомендуется:

• не допускать изменение диаметров канала прохода воздуха на протяжении трассы;
• минимизировать число переходных элементов;
• использовать прочные, не перегибаемые шланги с диаметром, который в 3-4 раза больше рабочего диаметра сопла.

Длина шланга от воздушной станции до пескоструйного пистолета должна быть минимальной.полукустарной установке

Еще больше увеличить производительность, уменьшить простои и получить нужное, стабильное давление для пескоструя можно при помощи выбора типа нагнетателя.

Принципы эксплуатации

Сопло для пескоструя крепится к держателю — концу шланга, накидной гайкой или хомутом. Поток воздуха, проходя через емкость с песком, захватывает его и по шлангу подает на сопло. Проходя через насадку, смесь выравнивается в своем составе, увеличивает скорость. Выходя из диффузора, частички песка с большой скоростью ударяются о поверхность детали, выбивая частицы грязи и старой отделки.

При установке китайских сопел надо обращать внимание на диаметр и способ крепления. На них в основном стоят хомуты. Подходят они в основном к оборудованию, изготовленному в Поднебесной

На аппараты других производителей сопло устанавливается через переходник

Подходят они в основном к оборудованию, изготовленному в Поднебесной. На аппараты других производителей сопло устанавливается через переходник.

Самодельное устройство недолговечно. Его можно использовать при давлении менее 6 Атм. Делаются вставки керамические из свеч, высверливанием электрода. Чугунные и стальные сверлятся. Поверхность отверстия шероховатая, тормозит песок и одновременно быстро изнашивается.

В пескоструйном оборудовании кроме песка используются и другие абразивные элементы: толченое стекло, металлические шарики, керамика.

Сделанная самостоятельно насадка не будет служить долго. Оно выручит во время ремонта собственного автомобиля или реставрации мебели.

Пескоструй Сопло Вентури Contracor 6 5 мм

Watch this video on YouTube

Плюсы и минусы обработки

Пескоструйная обработка имеет ряд достоинств:

• быстрота очистки поверхностей, особенно, в сравнении с ручным воздействием,
• отличное качество работы – воздушно-абразивная смесь гарантирует удаление абсолютно всех типов загрязнений и старых покрытий,
• возможность самостоятельно регулировать тип очистки – это свойство достигается при изменении рабочего давления установки,
• отсутствие вреда для металла – толщина изделия не меняется, равно как и иные параметры,
• универсальность – пескоструйная обработка подходит практически для всех металлических изделий, а также для стекла, дерева, бетона и ряда иных материалов.

Недостатки у такой обработки тоже отмечаются. Если установка промышленная, оператору требуется пройти обучение. Для небольших бытовых устройств этот пункт можно пропустить, но ознакомление с мерами безопасности все равно является обязательным.

Цена хороших аппаратов довольно высока, особенно когда речь идет о стационарных камерах. Использование песка может быть опасным для здоровья, ведь мельчайшие частички песчаной пыли способны оседать в легких и вызывать тяжелые заболевания. Вместо песка лучше применять более современные абразивы, но они на порядок дороже.

Типы компрессоров

Нагнетатель, или компрессор для пескоструйного аппарата — устройство для перемещения воздушного потока под действием повышенного давления, способствующее смешиванию воздуха и абразивного материала, подачи смеси на обрабатываемую поверхность. По типу питания компрессоры бывают:

• дизельными,
• электрическими.

В зависимости от конструкции есть два вида нагнетателей — поршневые и винтовые. Первые перемещают воздух за счет возвратно-поступательных движений поршня в цилиндре, имеют довольно большую производительность. Во вторых используются 2 шестерни, которые вращаются в противоположных направлениях и двигают воздушный поток.

Производителя и цены на детали

Популярные модели сопел:

1. Contracor performer 400*6.5. Производитель — компания Contracor. Износостойкая втулка изготовлена из карбида вольфрама. Внешняя оболочка комбинированная. Заявленный ресурс работы — 400 часов. Стоимость — 4500 рублей.
2. STC 5.0. Вставка сделана из карбида вольфрама, а оболочка из резины. Резьбовая часть тоже выполнена из резины. Входной диаметр составляет 25 мм. Стоимость составляет 3200 рублей.
3. Сопло Вентури Composite-800. Производится в России. Внешняя оболочка композитная. Заявленный срок службы составляет 1000 часов. Стоимость — 5700 рублей.
4. Zitrek КJVC-6.4. Оболочка выполнена из алюминия и полиуретана. Крепится к рукаву при помощи хомута. Рабочий ресурс равняется 250 часам. Стоимость составляет 2000 рублей. Многие предпочитают не тратиться, а изготавливать сопла самостоятельно. Это несложный и быстрый процесс.

По какому принципу работает пескоструйный пистолет

Если впервые решили воспользоваться пескоструйным пистолетом, то вначале не помешает разобраться в вопросе его принципа функционирования. Зная принцип работы насадки, не составит большого труда научиться ею пользоваться. Для начала выясним, как работает пескоструйный пистолет от компрессора:

1. Через приемный штуцер пистолет посредством шланга соединяется с компрессором
2. Воздух попадает в специальную камеру, где может регулироваться его давление
3. По каналу воздух направляется к соплу
4. За счет прохождения воздуха по каналу, происходит всасывание песка и абразива из специальной емкости (за счет разницы давления)
5. Количество всасываемого воздухом песка также может регулироваться специальным винтом, что зависит от производителя инструмента
6. Через сопло подается не только сжатый воздух, но и песок с абразивными частицами, которые оказывают очистительное воздействие на поверхность

Принцип работы инструмента несколько схож с функционированием пульверизатора. Зачастую эти два инструмента используются одновременно при выполнении лакокрасочных работ. Изначально поверхность очищается, а затем покрывается краской. Причем это касается не только кузовов автомобилей, но и различных конструкций в хозяйстве, например, ворота, забор, столбы и прочие.

Пескоструй: какие сопла бывают

Абразивоструйное сопло это приспособление, предназначенное для создания направленной воздушной струи с абразивом. Основное назначение абразивоструйного сопла увеличить скорость потока смеси абразива с воздухом, сформировав определенный факел распыла и пятно контакта.

Большое значение имеют длина и форма внутреннего канала сопла, определяющие скорость частиц абразива.

Оптимальная длина сопла составляет не менее 10 диаметров выходного отверстия и обычно находится в пределах 100-250 мм.

Выбор правильного сопла для конкретной ситуации зависит от правильного понимания различных эффектов воздействия каждого вида на характер очистки и стоимость производимых работ.

Материалы, из которых изготавливают сопла

Выбор материала сопла определяет срок его службы, обусловлен абразивом, который используется, тем как часто и как много Вы работаете, и условиями работы. Сопла подвергаются очень интенсивному износу, на который влияют, главным образом, материал сопла и абразива и скорость движения частиц, давление воздуха.

Что представляет собой сопло для пескоструйного аппарата

Самая простая конструкция — полая трубка, имеющая, с одной стороны, резьбу, которая необходима для подсоединения детали к соплодержателю. Именно через эту деталь песок выходит наружу, из-за чего оно подвергается повышенным механическим нагрузкам.

Основные геометрические характеристики элемента:

1. Сечение присоединительной резьбы. Наиболее распространенные диаметры — 2 и 1¼ дюйма. Также есть соединения, где используется накидная гайка и герметизирующая шайба. Самодельные элементы обычно подсоединяются с помощью обычных хомутов.
2. Длина. Она может варьироваться от 7 до 23 мм.
3. Минимальный диаметр внутреннего сечения. Существуют по 6, 8, 10 и 12 мм.
4. Заходный диаметр. Он должен соответствовать размеру присоединительного шланга.

Основным параметром считается профиль отверстия, то есть его форма. Он определяет скорость выхода абразива, расход. Также профиль отвечает за гидравлическое сопротивление, которое влияет на срок эксплуатации.

Особенности

Пескоструйный аппарат – давно и успешно применяемый прибор, который используется для очистки поверхности от загрязнений. Его основное назначение – создание мощной подачи абразивной смеси. Самый простой соплодержатель можно изготовить своими руками в домашних условиях, но современные конструкции не только формируют факел (направленную струю из воздуха и песка), но и подготавливают ее, экономно расходуют, придают необходимые для конкретной поверхности характеристики.

Применять такие аппараты можно в самых различных ситуациях – от чистки стен домов до удаления ржавчины с металлической плоскости, и даже для выполнения гравировки на стеклянной поверхности. Отсюда и многообразие моделей, простых, но изготовленных в разных размерах. Необходимость работы с определенным материалом, создания должного напора диктует требования к габаритам аппарата и составным элементам. Один из них – сопло для пескоструя.

Важность этой детали сложно переоценить, поскольку именно она увеличивает скорость потока смеси из агрегата, формирует факел. Она подбирается по целевому назначению и рабочим характеристикам, а также соплодержателю, который иногда мастерами причисляется к составным частям функционального раструба

Несмотря на схожесть конструкции (состоит из корпуса, резьбы для надежного крепления, конфузора и диффузора), разделяется на разные виды по:

• материалу корпуса (от этого зависит его прочность и длительность эксплуатации) и способу фиксации к рукоятке – гайке или хомуту;
• диаметру отверстий в конфузоре (выбирается по показателю производительности пескоструя);
• углу расширения диффузора;
• форме выходного отверстия (круглое или овальное, определяемое формой и размерами очищаемого предмета).

Отдельно от простого модельного ряда стоит сопло Вентури. Его невозможно сделать в домашних условиях, поскольку это не позволит сделать ступенчатое изменение сечения.

Как правильно работать с аппаратом?

Такое оборудование относится к потенциально опасным, а пескоструй своими руками требует еще больших мер безопасности, так как надежность всех узлов агрегата все-таки остается под вопросом. Чтобы минимизировать риск получения опасной травмы, необходимо:

• перед очищением поверхности проверить герметичность и прочность всех соединений, такой тест обязателен каждый раз;
• надевать защитные очки, перчатки, респиратор, это минимальный набор из разряда «must have» для любого мастера, занимающегося подобной работой;
• прогнать с места проведения операции по очистке всю «живность» — как домочадцев (соседей), так и их любопытных четвероногих питомцев;
• открывать клапан, который подает песок, перед запуском оборудования;
• обязательно заземлить устройство до его включения в сеть;
• тщательно следить за качеством, сухостью абразива;
• не давать натягиваться шлангам.

Чтобы работа была эффективной, рекомендуется соблюдение прямого угла при очистке любых поверхностей.

Пескоструй своими руками даст возможность в несколько раз сократить расходы, требующиеся на приобретение заводской модели. Этим идея и привлекает. Большей экономии можно достичь, если сделать самостоятельно компрессор, однако достаточной мощности такого агрегата добиться не получится. Лучший вариант — комбинация заводского компрессора и самодельной сборки. Как происходит этот процесс, покажет следующее интересное и подробное видео:

Расход кварцевого песка при пескоструйной очистке

Расход кварцевого песка при пескоструйной очистке

Расход песка в каждом конкретном случае зависит от различных факторов: мощности пескоструйного аппарата, объема работы, степени загрязнения основания, фракции песка, размера и технических характеристик сопла и некоторых других.

Для примерного вычисления среднего расхода песка приведем следующее общее соотношение: 30 кг/1 м2. В случае использования маломощных агрегатов, расход воздуха которых составляет 200 л/мин, песка уйдет примерно 0,25 кг/мин. В компрессорах большой мощности, работающих с расходом воздуха до 10 куб.м./мин, затраты песка составят около 12 кг.

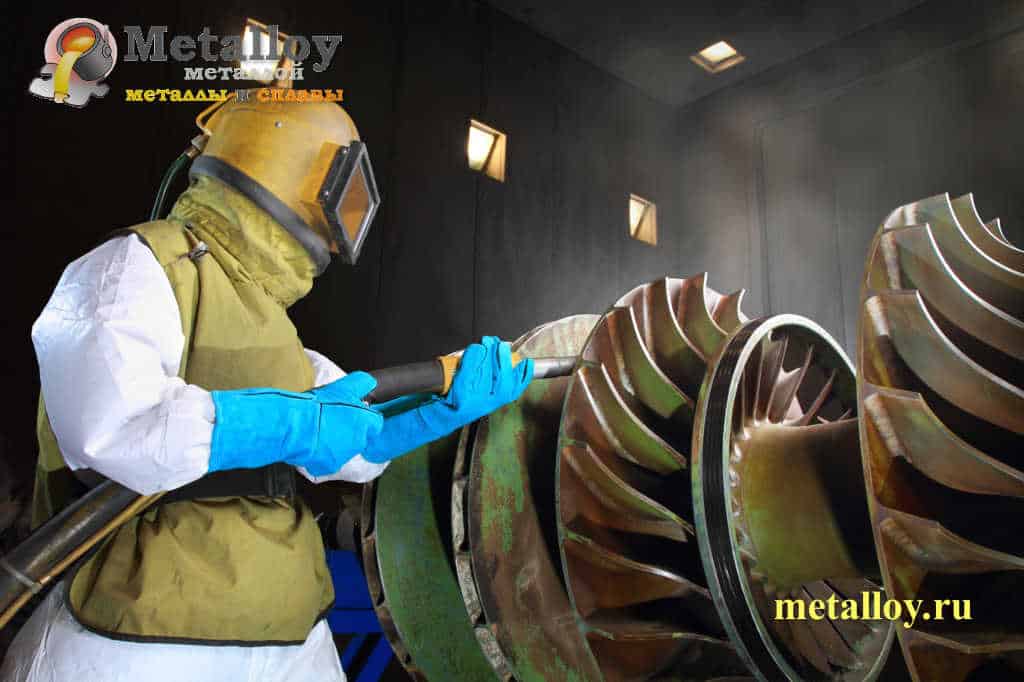

Пескоструйная камера

Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.

Как изготовить своими руками?

В большинстве самодельных и заводских бытовых аппаратов сопло монтируется на запорный кран, с помощью которого открывают и закрывают поток абразива при работе. Системы крепления могут отличаться, а в самодельных аппаратах встречаются уникальные решения. Поэтому форма и размер изготавливаемого сопла могут отличаться. Если сопло крепится на зажимной фланец, от свечи просто отрезают небольшой кусок изолятора с расширением на конце.

1. Свечу зажимают в тисках.
2. С помощью отрезного круга по металлу срезают резьбу с металлической части. Отрезанную часть снимают, открывая внутреннюю часть керамического изолятора.
3. Нужную часть керамического изолятора с расширением на конце отрезают алмазным кругом. Прорезать до конца необязательно. Можно сделать надпил и отломить фрагмент пассатижами.
4. Фрагмент стягивают с электрода также пассатижами, если электрод не удалили до этого.

На изолятор одевают медную шайбу, которая упирается в расширение на керамике свечи. Сверху одевают штатную сантехническую гайку, которая накручивается на фланец и фиксирует сопло. Есть варианты самоделок, когда используется резьба самой свечи (металлическая «юбка»).

В этом случае из свечи удаляют металлический сердечник (электрод). Резьба свечи не подходит под стандартные сантехнические размеры и типы резьбы запорных кранов. Поэтому потребуется отдельно изготовить металлический переходник.

Как разобрать свечу зажигания?

Конструктивно свеча изготовляется как неразборный элемент. Чтобы удалить из керамической части целой свечи металлический сердечник (электрод), свечу нагревают газовой горелкой. Металл при сильном нагревании (докрасна) расширяется больше, чем керамика и сердечник частично выдвигается из целой свечи сам.

После остывания его можно вытянуть пассатижами. Если для сопла требуется не вся свеча, а только фрагмент керамического изолятора, целиком извлекать электрод не требуется. Надпиленный фрагмент керамики стягивается пассатижами с электрода свечи, зажатой в тисках.

Изготовление переходника на токарном станке

Металлический переходник требуется, когда для сопла используется керамическая часть свечи вместе с металлической резьбовой частью. На одной стороне переходника стандартная сантехническая внешняя резьба, которая вкручивается в запорный кран.

На другой стороне внутренняя резьба, в которую вкручивают свечу с удаленным электродом, которая будет работать как сопло. Изготовление переходника не требует особо высокой квалификации, но выполняется профессиональным токарем на станках с функциями нарезки резьбы.

Сборка

Керамический фрагмент свечи с расширением на конце и шайбой из мягкого металла зажимают стандартной сантехнической гайкой. Вариант с использованием резьбы свечи вкручивают в переходник, второй конец переходника вкручивают в запорный кран.

Резьбу или фланец герметизировать фум лентой или герметиками необязательно.

Особых требований к герметичности здесь нет. Давление сдерживает запорный кран, стоящий перед соплом. При открытом кране давление сбрасывается через отверстие сопла. Но в случае, если сопло забьется частицами абразива, внутри него создается такое же высокое давление, как в компрессоре. Поэтому полная герметичность соединения не так важна, как его прочность. Резьбу или фланец герметизировать фум лентой или герметиками необязательно. Но сопло должно держаться достаточно прочно.

Особенности выбора

Основной параметр для выбора сопла — диаметр отверстия насадки. Он зависит от режима работы пескоструйного аппарата. В таблице приведены примерные значения производительности и давления в зависимости от диаметра сопла для бытового пескоструйного аппарата.

Диаметр сопла, мм	Производительность, куб. м/час	Давление в системе, атм	Расход песка, кг/час
6	8–10	5	200–250
8	10–12	5–6	350–400
10	12–22	6–7	600–900
12	более 20	7–8	1000–1200

На промышленных установках используются насадки более 12 мм.

От материала вставки зависит срок работы сопла. Сделанная из свечи зажигания насадка продержится не более часа. Для ремонтных работ в гараже этого достаточно. Срок службы сопла из стали в пределах 2 часов непрерывной работы. Твердая керамика разрушается при пуске установки от динамического воздействия и неравномерной нагрузки. Кроме прочности, материалу сопла требуется высокая вязкость и сопротивление стиранию.

Вставки насадок изготавливаются из разных материалов:

• высоколегированной стали;
• чугуна;
• керамики;
• карбида вольфрама.

Чугунная вставка может работать до 12 часов. Изготовленные промышленным способом насадки из карбида вольфрама подходят для работы в мастерских. Срок их службы зависит от производительности и давления, составляет в среднем 350 час.

Наиболее долговечные вставки из карбида фтора, способные работать до 1000 час. При максимальных нагрузках сопло выдерживает 750 час.

Промышленный пескоструйный аппарат

Сборка пескоструя из газового баллона

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

• краны шаровые – 2 шт.;
• газовый баллон;
• кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
• тройники – 2 шт.;
• рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
• хомутики для прикрепления рукавов;
• фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

1. Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
2. Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
3. Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
4. За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
5. На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

Затем соединяются элементы для создания каналов подачи и выброса смеси:

• на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
• рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
• к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
• к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Что такое абразивоструйное сопло?

Это техническое средство, для направления воздушной или водяной струи с абразивом (абразив — кварцевый песок, дробь, стеклянная, пластиковая крошка и т.п.) находящегося под давлением в среду с меньшим давлением. Получаем – направленный, управляемый поток абразива на обрабатываемую поверхность. В простом представлении абразивоструйное сопло или как его называют пескоструйное сопло, имеет вид цилиндрического или конического патрубка, одним концом крепится к абразивоструйному шлангу, второй служит для направления абразивостуйной струи. Пескоструйное сопло так же служит для увеличения скорости потока пескоструйной смеси при пескоструйной очистки поверхности, формирует определенный факел распыла и площадь контакта. Абразивоструйные сопла производятся различных форм и размеров и у каждой модели есть свое предназначение. Канал сопла (ствол) влияет на форму струи. К примеру: прямой ствол создаст компактную струю и лучше всего подходит для небольших рабочих площадей. Канал Вентури увеличивает скорость прохождения абразива, создает широкую струю, предназначен для очистки больших поверхностей

Не менее важное значение имеют длина и форма внутреннего канала абразивоструйного сопла, определяющие скорость частиц абразива. Оптимальная длина сопла составляет не менее 10 диаметров выходного отверстия и обычно находится в пределах 100-250 мм

Выбор правильного сопла для конкретного случая зависит от правильного представления применения различных эффектов воздействия каждого вида на характеристику очистки и стоимость производимых работ

Выбор правильного сопла для конкретного случая зависит от правильного представления применения различных эффектов воздействия каждого вида на характеристику очистки и стоимость производимых работ.

Материал абразивоструйного сопла

Сопла подвергаются очень интенсивному износу и зависит это главным образом от материала сопла, используемого абразива, скорости движения частиц и рабочего давление.

1. Пескоструйные сопла из оксид — алюминия – пригодны при нечастом использовании, когда цена – определяющий фактор, а срок эксплуатации сопла менее важен.
2. Пескоструйные сопла из карбид — вольфрама — предназначен для более длительного срока эксплуатации , приемлемы для использования с большим спектром абразива.
3. Пескоструйные сопла из карбид бора — прекрасно подходит для использования агрессивных абразивов типа окисей алюминия и минеральных заполнителей. Срок эксплуатации сопел из карбида бора при использовании агрессивных абразивов по сравнению с карбид-вольфрамовыми в 5-10 раз больше, а карбид-кремниевых — в 2-3 раза.

Форма канала сопла

Широкое применение получили сопла с расширяющимся к выходу каналом (форма трубы Вентури). Это позволило при одинаковых параметрах (диаметре сопла, давлении и пр.) увеличить скорость частиц в 1,5-1,8 раза, что соответствует увеличению, в 2-3 раза кинетической энергии частиц.

1. Вентури: пескоструйные сопла с каналом Вентури обеспечивают широкую площадь контакта абразива с поверхностью и позволяют на 100% сохранять кинетическую энергию (скорость) абразива на выходе из сопла. Сопла Вентури — лучший выбор для высокой производительности при обработке больших поверхностей. Производительность сопел с каналом Вентури на 40% выше, чем у схожих сопел с прямым каналом. К тому же, расход абразива снижается до 40%
2. Двойное Вентури: пескоструйные сопла «Двойной Вентури» фактически представляют собой два сопла Вентури, размещенные друг за другом. Между ними имеется промежуток с отверстиями в корпусе для подсоса атмосферного воздуха во вторую часть составного сопла. Второй канал Вентури у составного сопла шире, чем у обычного сопла Вентури. Данная модификация позволяет увеличить пятно контакта абразива с поверхностью при минимальной потере его скорости (кинетической энергии).
3. Угловые сопла: угловые сопла разработаны для очистки труднодоступных участков — углов, задних сторон фланцев или внутренних поверхностей труб..Сопла имеют компактный размер и выход струи абразива под регулируемом углом.

Диаметр сопла

Диаметр сопла непосредственно связан с расходом воздуха (а отсюда и параметры производительности компрессора) и, в конечном итоге, производительность и качество очистки и расход абразива. Диаметр сопла измеряется в узкой части канала, указывается в мм, определяет расход требуемого количества сжатого воздуха (м3/мин.) и абразива в целом. Диаметр сопла обычно выбирается, исходя из эмпирического правила: диаметр сопла = диаметр наибольшей частицы абразива х 4; полученная величина округляется до ближайшего размера в сторону увеличения.
