Быстроразъемные соединения для шлангов и труб

Область применения

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

  • специальную муфту;
  • ниппели;
  • переходники L-, X-, Y-, а также T-образные;
  • штуцеры под хомут;
  • резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Типы быстроразъемных соединений для шлангов

Как правило, быстроразъемные соединения для шлангов можно разделить на три группы. БРС для шлангов типа ISO А и ISO B, Flat Face и резьбовые БРС. Разделение продукции на группы сделано специально – это позволяет покупателю лучше ориентироваться в ассортименте соединений и подобрать для себя БРС, которое максимально точно отвечает его требованиям.

Вы можете выбрать БРС для использования с низким или сверхвысоким давлением, БРС изготовленные из углеродной стали, нержавейки или латуни.

БРС для рукавов ISO A, ISO B – это самый простой тип быстроразъемных соединений, чаще всего встречается на сельскохозяйственной технике и в коммунальном хозяйстве, предназначены для легких условий эксплуатации, а также там, где нет высоких давлений. Имеет шарикоподшипниковый затвор и клапанную систему.

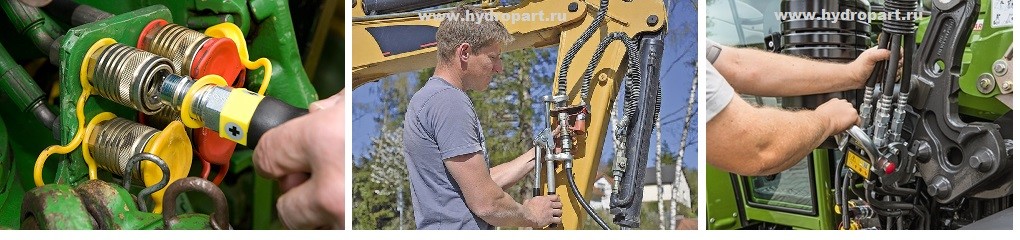

PUSH-PULL (для сельскохозяйственной техники)

  • ISO B – промышленная сфера применения
  • IRB (углеродистая сталь)
  • IRBO (латунные БРС)
  • IRBX (нержавеющая сталь)

БРС FLAT FACE – соединения с плоской присоединительной частью. Данная конструкция не позволяет при отсоединении вытекать маслу, также в случае падения БРС FF на землю, во внутреннюю часть не попадет грязь.

FIRG – быстроразъемное соединение с запорной площадкой (ISO 16028), используется в гидравлических системах, где необходимо исключить возможность внешних утечек масла и есть риск загрязнения жидкости. БРС FIRG обеспечивают сухой разъём при отсоединении.

  • FIRG AX / FL (нержавеющая сталь) для агрессивных сред
  • FIRG Q (углеродистая сталь с термической обработкой) для умеренно агрессивных сред (например: дистиллированная вода, водногликолевые смеси)
  • FIRG A (наружная присоединительная часть – резьба)
  • APM – ниппель для дренажа, имеет тройную клапанную систему (двойной внутренний клапан сброса и клапан с запорной площадкой), рассчитан на остаточное давление в гидравлической системе
  • AHD – розетка для ниппеля APM
  • A-HP – специальная конструкция БРС для РВД выдерживающая давление 700 bar

Резьбовые БРС – данный тип быстроразъемных соединений применяется при очень высоком, а также импульсном давлении. Наиболее часто используется на технике, работающей в карьерах.

  • IV-HP – резьбовые БРС шарикового типа, предназначены для систем с высоким давлением до 700 bar, используются для цилиндров, гидромолотов и гидравлических домкратов
  • VEP-P – применяются при высоком рабочем давлении и необходимости соединения при остаточном рабочем давлении в системе
  • VP-P – данный тип рассчитан на остаточное давление в гидравлической системе, имеет кольцо безопасности, защищающее от произвольного размыкания при сильных вибрациях
  • VEP-HD – данные БРС соединения рассчитаны на остаточное давление в гидравлической системе, имеют индикатор полного соединения и фланцевую присоединительную часть
  • VLS – БРС соединение VLS было специально спроектировано для землеройной техники. Широко применяются при эксплуатации техники с частым импульсным давлением, гидроударами, в системах с повышенным режимом эксплуатации
  • VD – БРС резьбового и седельного типа с уплотнением, изготовлены из углеродистой стали с высокотемпературной обработкой, предназначены для систем с импульсным давлением
  • VR – БРС со специальным клапаном, который позволяет снизить потери масла при рассоединении (резьба только метрическая)

В ассортименте компании Stucchi S.p.A, также представлены блоки SATURN, мультиконнекторы (батарейное соединение), клапаны на 5 и 65 bar, заглушки, специальные БРС.

Муфты соединительные для водоводов

Соединение муфтовое «елочка» предназначено для соединения рукавов и шлангов, различных диаметров и типов, используемых в самых разных отраслях промышленности.

Позволяет быстро соединить несколько шлангов (рукавов) между собой

Изготавливается диаметрами от 12 до 500 мм

На концах фиксируется хомутами

Характеристики:

  • Обеспечивают прочное соединение концов рукава
  • Изготавливается диаметрами от 12 до 500 мм.
  • На концах фиксируется хомутами.

Елочная муфта металлическая большого диаметра

Переходная муфта елочная из ПНД

Материал: сталь

Материал: сталь

Сетчатый фильтр грубой очистки.

Использование уплотнителей, область применения

Для повышения герметичности и продления срока службы быстросъемного соединения используют эластомерные уплотнители, в основе которых лежит каучук. Этот материал не разрушается при температуре от -50°C до +200°C. Кроме того, он устойчив к износу, упругий и при воздействии воды не разбухает. На эластомерный уплотнитель не оказывает влияние агрессивная среда — масло, щелочи, кислоты.

Область применения разъемных соединений БРС обширна. Кроме соединения трубопроводов они используются в автомобильной и авиационной промышленности, в частности при подключении пневмоинструмента, охлаждении электроники, при заправке оборудования хладогнентом. В железнодорожном транспорте применяются в соединительных системах поездов и метро.

В химической промышленности они незаменимы при подаче, а также транспортировке газа, а в медицине, например, при подаче лекарств в гемодиализном оборудовании. Соединения активно используют в металлургии: в гидравлических системах для домкратов, при подсоединении газопроводов и для доставки смазки на прокатные станки. В строительстве БРС применяются в шлангах, которые используются для подачи бетонного раствора в формы. В шахтах изделия эксплуатируются в системах доставки воздуха, при откачке воды из карьеров и шахтных завалов.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь. Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Как стандарты влияют на БРС

Если БРС сделаны стандарту по ISO стандарту то можно менять его части, независимо от того, какого производителя БРС.

Это значит, что к любой муфте подойдёт любой ниппель. Это удобно тем, что при неисправности одного из элементов БРС, не обязательно заменять его элементом того же производителя. Но есть и недостаток — производитель практически в 100% случаев снимает гарантию, если один из элементов — не его.

Компания Вальтер-Прецизион за редким исключением (стандарт БРС для пневматики ISO 6150C) не производит и не поставляет стандартные БРС выполненных по какому-либо ISO.

БРС с уникальной конструкцией, когда муфта и ниппель подходят лишь друг к другу и не будут подходить к элементам, выполненным по стандарту ISO. У таких элементов, как правило, надёжность выше и действуют гарантии производителя.

Сферы применения

Основными преимуществами БРС для труб и прочих элементов системы являются:

  • возможность многоразового использования фитингов. Быстросъемные соединения можно снимать, например для выполнения каких-либо ремонтных или профилактических работ, и устанавливать вновь;
  • невысокая стоимость, что влияет на возможность применения в бытовых сферах;
  • простота установки и снятия (при необходимости). Для выполнения работы не требуется специальных знаний, навыков, а так же специфического оборудования;
  • полная герметичность получаемого стыка;
  • длительность использования.

Большое количество преимуществ быстроразъемных фитингов обуславливают и широкую область их использования. БРС применяются:

при сооружении бытовых и промышленных трубопроводов, а именно при подключении к центральной системе, например, водопровода дополнительного оборудования (шлангов, рукавов и так далее);

Использование БРС для присоединения поливочного шланга

  • при сооружении трубопроводов специального назначения в химической, металлургической промышленности, а также горнодобывающей отрасли;
  • при строительстве автомобильного, железнодорожного и водного транспорта;
  • при сборке медицинской аппаратуры и так далее.

Для каждой отрасли применения используются БРС, полностью подходящие по техническим параметрам и изготовленные из инертных материалов.

Особенности и виды быстроразъемных коннекторов

Большая часть быстросъемных или быстроразъемных соединений представлена конструкциями, сделанными согласно ISO нормативам. У быстросъемных соединений есть весьма полезное качество – взаимозаменяемость. Это говорит о том, что детали одной конструкции могут быть изготовлены разными производителями из различных стран мира.

Материалы, из которых делаются БРС, бывают самыми разнообразными:

  • нержавейка;
  • легированная сталь;
  • алюминий;
  • бронзовый сплав;
  • титан и его сплавы;
  • сплавы других металлов;
  • разнообразные полимеры.

На срок службы БРС влияет ряд факторов, которые необходимо учитывать во время выбора изделия:

  • тип рабочей среды (вода, масло, кислота);
  • давление в магистралях;
  • максимальная и минимальная температуры носителя;
  • окружающая среда (влажность, количество осадков, низкая или высокая температуры воздуха).

Чтобы улучшит качество конструкции, его обычно дополнительно обрабатывают антикоррозийным покрытием. Есть следующие способы нанесения защиты на детали:

  • хромирование;
  • никелирование;
  • гальванизация;
  • разнообразные твердые нанесения.

Широкий спектр одинаковых фитингов дает возможность соединять не только одинаковые трубы, но и изделия которые изготовлены из разных материалов.

Виды БРС по давлению:

  1. Быстросъёмные шланговые соединения ISO-A. Отлично впишется в систему шлангов, в которой низкое рабочее давление. В тоже время он не создает препятствий для циркуляции внутри системы. Клапаны в нем выполнены в форме конуса.
  2. FIRG. Данные клапаны отлично впишутся в систему широкого спектра. В закрытом состоянии эта конструкция не имеет выступающих частей. Клапаны в конструкции дисковой формы. Благодаря им, в системе не создается лишнего сопротивления, а также исключают возможность попадания в систему воздуха и утечку рабочей жидкости.
  3. TGW. Такие соединения идеально подходят системам, чье рабочее давление составляет от 300 до 1100 Бар. Как и другие быстросъемные соединения, они позволяют предотвратить попадание в систему воздуха и утечку рабочей жидкости. В качестве комплектующих элементов к ним могут идти заглушки для защиты из металла и пластика. Подобные соединения могут выдерживать гидроудары и импульсные нагрузки.
  4. НРА. Данные соединения применяются для отечественных мобильных гидроинструментов. Они могут выдерживать давление до 700 бар. Также как БРС типа ЕПУ, они устойчивы к гидроударам и импульсным нагрузкам.

По количеству и расположению клапанов БРС делятся на три основных группы:

  • со свободным проходом (не оснащены клапанами);
  • с клапаном на одной стороне;
  • с клапаном с обеих сторон.

У изделий с быстрой фиксацией рукавов есть удобный защелкивающий механизм. Установка подобных БРС отличается простотой, и такое соединение отлично фиксирует трубки.

В наше время данные изделия отличаются достаточно широким спектром ассортимента, что дает возможность выбрать БРС для конкретной ситуации. Сейчас можно приобрести быстросъемное соединение нескольких видов:

  • БРС, оборудованные фиксирующим клином;
  • кулачковые приспособления (Camlock);
  • конструкции европейского производства(BAUER и Perrot);
  • соединения ISO, имеющие в своей конструкции клапан конической формы.

БРС могут состыковывать гибкие шланги либо пластмассовые и металлические трубопроводы. Быстроразъемные фитинги для разнообразных трубопроводов бывают сделаны в различных исполнениях: муфты, тройники, крестовины и прочее. Подобное соединение делается при помощи специального приспособления для зажима – цанги.

Быстроразъемные цанговые соединения помогают произвести быструю установку и демонтаж трубопровода. Одной из главных особенностей такого соединения является то, что благодаря ему можно осуществить переход на резьбу.

Какой быстросъем для шланга лучше выбрать

Перед тем как выбрать поливочный шланг, чтобы не перегибался, следует рассмотреть существующие варианты изделий. Исходя из материала изготовления, различают резиновые, силиконовые рукава, а также изделия из ПВХ и термоэластопласта.

Легкий вес соединительного элемента значительно упрощает его эксплуатацию

Самым популярным является резиновый шланг. Он способен выдерживать рабочее давление свыше 8 атм. Материал сохраняет свои свойства при температуре от -30 до 70 ºС, поэтому его можно хранить в неотапливаемых помещениях и использовать под воздействием ультрафиолетовых лучей.

Материал стойко переносит негативные влияния химической среды, поэтому может эксплуатироваться для транспортировки агрессивных жидкостей. Резиновый шланг не деформируется и имеет длительный период эксплуатации. К недостаткам материала относится значительный вес (вследствие многослойности и армированного оснащения изделия).

Не менее популярны поливочные шланги из ПВХ. Они имеют двух- или трехслойную текстуру со встроенной синтетической армированной нитью. Такие изделия характеризуются стойкостью к температурным перепадам, воздействию ультрафиолетовых лучей, не склонны к деформациям, выдерживают рабочее давление до 20 Бар. Их стоимость немного выше цены резиновых аналогов. Благодаря небольшому весу они более удобны в эксплуатации.

Быстросъемные соединения упростят весь процесс подачи и распределения воды

Силиконовые шланги в виде одно- или многослойных рукавов рассчитаны на рабочее давление до 2 Бар, поэтому используются для самотечной системы полива. Изделия с синтетическим армированием выдерживают давление до 10 Бар. Такой шланг имеет легкий вес, что упрощает процесс его применения. Он не склонен к образованию переломов и загибов. Однако под воздействием солнца стенки изделия расширяются, что приводит к образованию микротрещин и скорому их разрушению.

Шланг из термоэлопласта является универсальным изделием, имеющим высокие технические и эксплуатационные характеристики. Он выдерживает температуру от -50 до +90 °С. Характеризуется повышенной эластичностью, гибкостью, устойчивостью к скручиванию и воздействию ультрафиолетовых лучей, низким весом, но высокой стоимостью, которая оправдана длительным периодом эксплуатации.

Применение в отраслях промышленности

Автомобильная промышленность

  • системы энергораспределения
  • смена инструментов для роботов — тул-ченджеры (tool changer)
  • подключение пневматических инструментов (болтовёртов, продувочных пистолетов, окрасочных пистолетов, шлифовальных машинок, дрелей и др.)
  • заправка технологических жидкостей (тормозная жидкость, охлаждающая жидкость)
  • заправка климатических установок (заправка хладагентом)
  • стендовые и тестовые испытания узлов и агрегатов

Оборонная и авиационная промышленность

  • охлаждение электроники
  • подача воздуха, пригодного для дыхания
  • подача гидравлической жидкости
  • контуры систем жизнеобеспечения экипажа
  • цепи замеров давления

Альтернативные источники энергии

  • заправка транспортных средств природным или сжиженным нефтяным газом
  • заправка жидким или газообразным водородом
  • соединители для фотогальванических элементов солнечных батарей
  • системы охлаждения и гидравлики приводов ветряных станций

Железнодорожный транспорт

  • соединительные системы для поездов, метро и трамваев
  • связь тележек, вагонов и локомотивов
  • замеры давления
  • опорожнение и заполнение вагонов-цистерн
  • тормозные системы
  • гидравлические системы
  • охлаждение электроники двигателей
  • опорожнение и заполнение масляных резервуаров

Химическая промышленность

  • отбор проб и образцов
  • опорожнение и заполнение бочек
  • забор топливно-энергетических ресурсов
  • подача и транспортировка чистых газов
  • сжатый воздух на установках технологического процесса

Медицинская техника

  • подключение контуров с медицинскими газами: кислород, закись азота, воздух в машинах скорой помощи, в палатах интенсивной терапии
  • подача растворов в гемодиализных установках, в аппаратах «искусственная почка»
  • контуры охлаждения компьютерных томографов

Металлургическая промышленность

  • подсоединение газов к литейным ковшам
  • подсоединение газов к узлу резки МНЛЗ
  • гидравлика для домкратов
  • подключение гидравлики на калибровочных стендах
  • подача высокого давления в гидравлические цилиндры прокатных станов
  • подача смазки подушек на прокатных станах

Полимерная индустрия

  • соединение контуров терморегулирования пресс-форм для ТПА
  • подключение пневматических и гидравлических толкателей для пресс-форм

Горно-добывающая отрасль

В шахтах и на карьерах применяются быстроразъемные соединения БРС для быстрого соединения и разъединения стальных трубопроводов номинальным диаметром от 50 до 400 мм с рабочим давлением до 32 МПа.

Особенностью конструкции данных быстроразъемных соединения является шарнирный хомут, плотно соединяющий между собой фланцы, привариваемые к концам труб, а также самоуплотняющееся от воздействия рабочей среды эластичное кольцо. Области применения:

  • подача бетона, растворов
  • цементация обводнённых горных пород
  • подача воздуха в шахты
  • подключение пневматического инструмента
  • присоединение оборудования (гидромониторов, насосов, углесосов) и др.
  • откачка грунтовых вод из районов затопления, шахт, карьеров.

Шланговое быстросъемное соединение

Выделяют следующие типы соединений

  • Быстросъемное соединение типа Камлок;
  • Сухого типа DRYLOK;
  • KAMVALOK;

DRYLOK

Это быстросъемное соединение сухого типа, предотвращающее потери перекачиваемых  веществ по трубе. Одним движением рычага открывается вентиль.  Его  предназначением  является  безопасная передача вредных жидких веществ (кислота, растворители или нефтепродукты).  Способствует предотвращению непредвиденных разливов, не дает соединению разойтись при  открывании клапана. Благодаря чему потери  сводятся до минимального  и снижаются риски  в  дальнейшей работе.

KAMVALOK

Предназначен для использования при транспортировке жидкостей для минимальных  потерь при разъединении трубопроводов. Данный тип  используется в  производстве  таких  продуктов, как краски, лаки, клей, жирные кислоты, лекарства, жидкое мыло и т. п.

Конструкция и размерная таблица

Две основные части — муфта и ниппель составляют быстросъемные соединения.

К сведению: Эти части еще носят название «мама» и «папа».

Конструкция обычной муфты или «мамы» состоит из таких элементов:

  • корпуса;
  • фиксирующий зажим;
  • инверсного вентиля;
  • компрессорного кольца для стыковой;
  • уплотнительного кольца для стыковой запайки;
  • присоединительного адаптера.

Могут быть и другие варианты составляющих изделий , но их намного меньше, чем в стандартной  комплектации.

Ниппель состоит из:

  • корпус;
  • инверсный вентиль;
  • присоединительного переходника;
  • уплотнительного элемента.

В ассортименте подобных изделий имеются с различными размерами диаметра, длинной, весом.  Распространенный размер 12-150 миллиметров в диаметре.

Принцип действия

Быстросъемное устройство соединяется в следующем порядке:

  • Сначала производят отжатие запорной внулки фитинга в направлении переходника. При этом происходит отхождение зажимных шариков и муфта легко встает в соединительную трубку.
    Подготовленная ранее муфта встает в ниппель.
  • Далее нужно сделать так, что бы втулка разжалась. Как следствие происходит надежная  фиксация муфты в ниппеле и открытие обратного клапана.

Группы быстросъемного соединения

БС подразделяются на 3 группы:

  • без клапана;
  • с односторонним клапаном;
  • клапана расположены с двух сторон;

Быстросъемные соединения имеют защелкивающийся механизм, благодаря чему более легко  проходят работы по соединению таких устройств.

На сегодня имеется огромный ассортимент данных устройств. На рынке можно встретить такие виды изделий, как БРС с клиновой фиксацией, от зарубежных  марок,  ISO с  цилиндрическим  вентилем  распределительного приспособления.

Устройства БРС осуществляют соединение гибких шлангов, металлических или пластиковых  труб. В разных водопроводах предполагаются разнообразные варианты быстроразъемных фитингов (муфта, тройник, крестовина). Данные соединительные устройства производятся с помощью  специального зажимного инструмента называемого цангой. С помощью цанговых соединений  осуществляется перехождение на резьбу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
