Пескоструйная насадка для karcher. Находим границы возможностей

Пескоструйная насадка на «Керхер»: пескоструй из мойки своими руками

Чтобы быстро и качественно очистить поверхности от загрязнений, старых лакокрасочных покрытий и ржавчины, лучше всего применять пескоструйную обработку.

Такой тип очистки производится с помощью специального оборудования — камер, пистолетов.

Если в наличии есть мойка высокого давления, можно сэкономить на покупке: пескоструйная насадка на «Керхер» поможет в быту и ремонте, а сделать ее можно самостоятельно.

Принцип работы насадки

Каким бы ни был пескоструйный аппарат, принцип его действия следующий: в результате работы компрессора воздушный поток находится под высоким давлением, за счет чего в сопло прибора поступает абразив (чаще песок). Последний подается через выходное отверстие тонкой, но сильной струей непосредственно на обрабатываемый предмет, в результате верхний слой снимается.

Пескоструй для «Керхера» — приспособление, способное сделать мойку высокого давления пригодной для работы по типу пескоструйного пистолета.

Такая насадка не заменит профессионального оборудования, но для очищения небольших поверхностей она прекрасно подойдет.

Вместо воздуха заряд кинетической энергии каждой порции песка будет придавать вода, а в остальном принцип работы устройства останется тем же:

  • под действием созданного компрессором высокого давления вода проходит через заборное отверстие шланга, вторым концом помещенного в емкость с песком;
  • в заборном шланге создается вакуум, который помогает абразиву продвигаться в основной шланг;
  • после смешивания песка и воды поток подается через выходное отверстие на поверхность изделия.

Для снижения потребления песка и повышения эффективности обработки можно ввести в указанную конструкцию дозаторы, краны. Обычно пескоструйная насадка для Karcher расходует 30 кг песка на каждый 0,8-1 квадратный метр поверхности.

Области применения насадки

За счет высокой мощности струи с помощью насадки на «Керхер» можно обрабатывать различные поверхности:

  • очищать дерево, бетон от штукатурки, старой краски, лаков, строительных смесей;
  • удалять с металла ржавчину, окалину;
  • зачищать различные изделия перед обработкой, нанесением защитных и финишных покрытий;
  • избавляться от трудновыводимых загрязнений;
  • убирать пятна и потеки клея, монтажной пены.

Изготовление самодельной насадки

Специальная насадка для мойки высокого давления превращает последнюю в хороший пескоструйный агрегат, важно только приобрести качественные комплектующие. Понадобятся:

  • надежный шланг с возможностью работы под давлением;
  • дозатор для экономии абразива;
  • сопло для выброса песка с водой;
  • крючок спускового механизма;
  • хомут и штуцер.

От качества сопла будет зависеть долговечность работы насадки и конечный результат, поэтому на нем лучше не экономить. Керамические приспособления выходят из строя быстрее, чем выполненные из сплавов вольфрама, кобальта.

Однако металлические насадки могут быть подвержены ржавлению из-за наличия воды в мойке, поэтому рано или поздно любое сопло может испортиться.

У более дорогих приспособлений спусковой крючок идет в комплекте, иначе придется покупать его отдельно.

Насадка на «Керхер» для пескоструя обязательно включает армированный шланг длиной не менее двух метров. Не стоит приобретать шланги без дополнительного усиления каркаса — они не способны работать под давлением в несколько атмосфер. Изделие сомнительного качества порвется довольно быстро.

Рекомендации по безопасному использованию насадки

Чтобы не нанести себе вред, необходимо работать с мойкой высокого давления и насадкой с соблюдением мер безопасности, иначе водно-песчаная смесь способна стать причиной травматизации. Преимуществом такого приспособления перед обычным пескоструйным пистолетом является отсутствие пыли, осаждающейся в легких, поэтому необходимости в респираторе нет. Но нужно следовать таким советам:

  • надевать прочную спецодежду;
  • быть в удобной закрытой обуви;
  • проводить очистку изделий на улице, а не в помещении.

При наличии мойки «Керхер» или ее аналога самостоятельно соорудить пескоструйный агрегат несложно. Это сэкономит средства и позволит производить качественную обработку поверхностей при каждой возникающей потребности.

Принципы эксплуатации

Сопло для пескоструя крепится к держателю — концу шланга, накидной гайкой или хомутом. Поток воздуха, проходя через емкость с песком, захватывает его и по шлангу подает на сопло. Проходя через насадку, смесь выравнивается в своем составе, увеличивает скорость. Выходя из диффузора, частички песка с большой скоростью ударяются о поверхность детали, выбивая частицы грязи и старой отделки.

При установке китайских сопел надо обращать внимание на диаметр и способ крепления. На них в основном стоят хомуты

Подходят они в основном к оборудованию, изготовленному в Поднебесной. На аппараты других производителей сопло устанавливается через переходник.

Самодельное устройство недолговечно. Его можно использовать при давлении менее 6 Атм. Делаются вставки керамические из свеч, высверливанием электрода. Чугунные и стальные сверлятся. Поверхность отверстия шероховатая, тормозит песок и одновременно быстро изнашивается.

В пескоструйном оборудовании кроме песка используются и другие абразивные элементы: толченое стекло, металлические шарики, керамика.

Сделанная самостоятельно насадка не будет служить долго. Оно выручит во время ремонта собственного автомобиля или реставрации мебели.

Пескоструй из Керхер: насадка для мойки высокого давления Karcher

Пескоструйная насадка, изготовленная своими руками и используемая для установки на серийный аппарат Karcher, позволит вам превратить такое оборудование в полноценную пескоструйную установку, полезную во многих ситуациях.

Большая часть моечных аппаратов Керхер работает под высоким давлением, поэтому их технических возможностей вполне хватит для подачи через такую насадку песка.

Отличие такого самодельного устройства от классического пескоструя станет заключаться в том, что песок через его насадку будет подаваться вместе с водой, но это не является критичным для многих ситуаций.

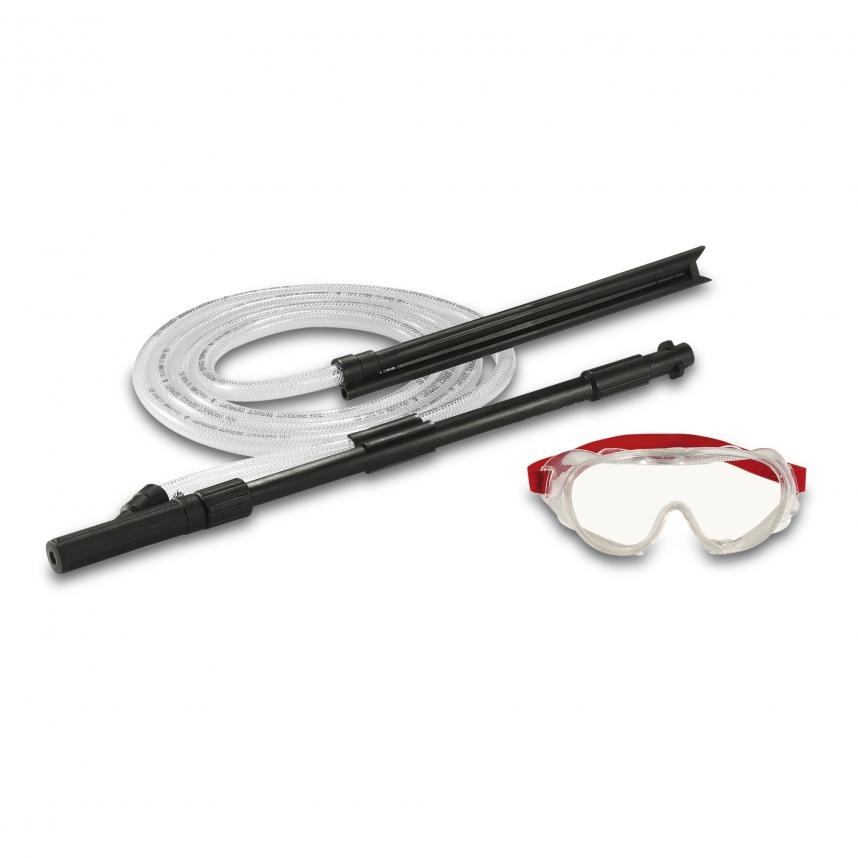

Комплект для мокрой пескоструйной очистки «Керхер»

Как работает насадка для пескоструйной установки

Принцип работы любой пескоструйной установки заключается в том, что абразивный материал из специального бункера поступает в насадку под воздействием потока воздуха, подаваемого под высоким давлением.

В серийных установках для создания такого давления, за счет которого струе песка, выходящей из насадки, сообщается кинетическая энергия значительной величины, используется отдельный компрессор. В случае с аппаратом для мойки Karcher для этих целей будет использоваться встроенное в него пневматической оборудование.

В качестве насадки для такого оборудования можно использовать серийный пистолет, специально предназначенный для оснащения пневматических очистных установок, но чтобы не тратить деньги на подобное устройство, его без особого труда можно изготовить и своими руками.

Чтобы ваша самодельная пескоструйная насадка, которую вы будете использовать для установки на аппарат Керхер, была эффективной и не давала сбоев в работе, для ее изготовления необходимо использовать качественные материалы.

Конечно, собранное таким образом оборудование с большой натяжкой можно рассматривать в качестве полноценного пескоструя, но для выполнения с его помощью очистки различных поверхностей струей воды, смешанной с песком, оно вполне подходит

При использовании такого пескоструйного устройства очень важно придерживаться двух рекомендаций:

  • в качестве рабочей жидкости лучше использовать дистиллированную воду, что позволит избежать коррозии металлических элементов насадки;
  • песок, который будет применяться в качестве абразива, должен быть очень мелкой фракции и тщательно просеянным.

Схема насадки для пескоструйной обработки (нажмите для увеличения)

Собранный своими руками аппарат для пескоструйной обработки, базовыми элементами которого являются минимойка Керхер и самодельная насадка, будет работать по следующей схеме.

  • При нажатии на пусковую кнопку на пистолете насадки вода под высоким давлением, созданным компрессором, проходит мимо отверстия заборного шланга, другой конец которого помещен в бункер с песком. Таким образом, в заборном шланге создается вакуум.
  • Под воздействием вакуума из бункера в основной шланг всасывается песок, где он и смешивается с потоком воды.

Для того чтобы минимизировать расход песка и довести данный параметр до значения 30 кг абразива на обработку участка поверхности диаметром 70–80 см, схему конструкции данного оборудования необходимо дополнить кранами и дозаторами.

Самодельный смеситель из водопроводных кранов и тройников

Для чего можно использовать самодельный пескоструйный аппарат

Эффективность использования пескоструйной установки с самодельной насадкой, собранной на базе аппарата Керхер (Karcher), обеспечивается тем, что песок, смешанный с водой, подается из сопла под высоким давлением, которое создает встроенный компрессор устройства. Обладая значительной кинетической энергией, такая струя абразива способна эффективно выполнить очистку различных поверхностей.

На очистку пропанового баллона от ржавчины и краски уходит не более 5 минут

Самодельный пескоструй, собранный на базе мойки Karcher (Керхер), можно с успехом использовать для решения следующих задач:

  • очистки поверхностей от различного рода загрязнений;
  • удаления с поверхностей старых покрытий: краски, клея, строительных смесей и др.;
  • удаления с металлических поверхностей участков, подверженных коррозии;
  • зачистки металлических поверхностей перед выполнением их дальнейшей обработки.

Несмотря на простоту своей конструкции, самодельная насадка для аппаратов Керхер, предназначенная для выполнения пескоструйной обработки, проявляет высокую эффективность при очистке различных поверхностей.

То, что такая насадка является удобным и эффективным приспособлением, хорошо демонстрирует видео ее применения. Такое видео, как и ролики по изготовлению и сборке подобного устройства, можно без особых проблем найти в сети.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце  рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных  своими руками из различных подручных материалов  десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

ИллюстрацияОписание действия
Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.
Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.
Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.
Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

  • компрессор – устройство для нагнетания воздушной массы;
  • ресивер, необходимый для создания необходимого запаса воздуха;
  • бак для абразива;
  • пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
  • шланги.

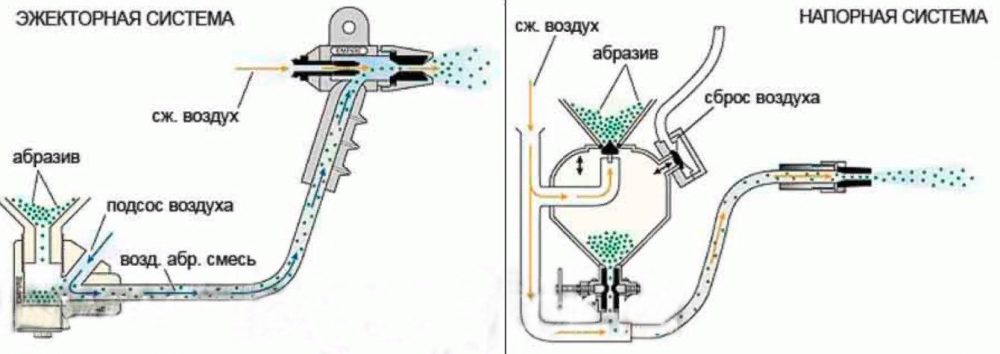

Устройство пескоструйного аппарата

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Изготовление самодельной насадки

Для того чтобы превратить минимойку Karcher в эффективную пескоструйную установку при помощи самодельной насадки, вам потребуются следующие конструктивные элементы:

  • сопло, через которое в зону обработки будет подаваться смесь воды с песком;
  • спусковой крючок;
  • армированный шланг, который будет способен выдержать высокое давление;
  • дозатор, необходимый для того, чтобы сделать расход абразивного материала более экономным.

На сопло, если вы собираетесь использовать свое устройство для регулярно, лучше всего приобрести насадку, изготовленную из керамики. Такая насадка, постоянно находящаяся под воздействием абразивного материала, прослужит вам намного дольше, чем ее металлический аналог.

На эффективность с самодельной насадкой, которой вы оснастите мойку Керхер, огромное влияние оказывает качество изготовления сопла. Приступать к самостоятельному созданию такого элемента стоит только в том случае, если у вас есть возможность высверлить точное отверстие в металлическом стержне, диаметр которого составляет не менее 15 мм. Но если такой возможности нет, то лучше приобрести заводское сопло, от качества изготовления которого будет зависеть работа всего аппарата. Целесообразность приобретения серийного сопла состоит еще и в том, что некоторые модели таких изделий уже сразу оснащаются спусковыми крючками.

Выбирая шланг, длина которого должна составлять не менее 2-х метров, следует обращать внимание только на армированные изделия. Объясняется это не только тем, что такой шланг будет работать под высоким давлением, создаваемым компрессором, но также и тем, что на его внутренние стенки будет постоянно воздействовать абразив, который быстро приведет в негодность неармированное изделие. Приступая к сборке и креплению насадки для оснащения аппарата для мойки Karcher, следует придерживаться следующего алгоритма действий:

Приступая к сборке и креплению насадки для оснащения аппарата для мойки Karcher, следует придерживаться следующего алгоритма действий:

  • на сопле вашей самодельной насадки посредством резьбового соединения необходимо зафиксировать керамический или металлический наконечник;
  • дозатор, при помощи которого вы будете регулировать поток водно-песчаной смеси, поступающей под высоким давлением из сопла, следует закрепить на металлическом или керамическом наконечнике насадки;
  • шланг, по которому из бункера будет подаваться песок, нужно закрепить с обратной стороны сопла, для чего используются штуцер и хомут соответствующего диаметра.

Выполняя сборку и установку насадки для Керхера, следует учитывать то факт, что все элементы такого устройства будут работать под высоким давлением, создаваемым компрессором аппарата. Именно поэтому всем формируемым соединениям необходимо обеспечить максимальную герметичность и надежность. Выполнить это требование несложно, если делать такие соединения с использованием специальной фум-ленты.

Есть еще одна хитрость, которая позволит вам экономить абразивный материал. Заключается она в следующем: очистку необходимо выполнять над специальной емкостью с решеткой, в которую будет собираться отработанная смесь воды и песка. Такую смесь можно будет использовать повторно, опустив в нее конец армированного шланга, который соединен с соплом аппарата. Решетка на верхней части этой емкости должна быть обязательно, она необходима для того, чтобы удерживать отходы обработки и не дать им попасть в водно-песчаную смесь.

Как сделать из баллона?

Очень хороший пескоструй можно соорудить своими руками из обыкновенного газового баллона. Это один из самых популярных способов изготовления, к которому прибегают многие любители самоделок.

Пескоструйная машина из баллона – это очень простое, но надежное устройство. Для его правильной сборки мастеру понадобятся следующие компоненты:

  • шаровые краны – 2 шт.;
  • ненужный газовый баллон;
  • часть трубы – из нее будет делаться воронкообразная деталь для заполнения специальной емкости внутри аппарата песком (абразивным компонентом);
  • тройники – 2 шт.;
  • рукава с проходами в 14 и 10 мм., которые будут задействоваться для отправки воздуха от компрессора и вывода готовой смеси;
  • хомуты, посредством которых будут прикрепляться рукава;
  • специальная фум-лента, которая пригодится для уплотнения резьбы разных составляющих пескоструйной установки.

Если все перечисленные компоненты подготовлены, можно приступать к сборке самодельного аппарата. Разберем пошагово, как его надо правильно собирать.

Сначала мастер должен грамотно подготовить бак будущего агрегата. Из баллона понадобится скрупулезно убрать абсолютно все, что там есть. Надо хорошенько почистить внутренние поверхности конструкции. Для таких целей можно использовать различные моющие средства, но только те, в составе которых отсутствуют абразивные компоненты. После этого понадобится дождаться полного высыхания заготовки.

На последнем этапе сборки пескоструя рекомендуется озаботиться его мобильностью. Для этого к устройству можно приварить колеса или рукоятки для более удобного перемещения.

После этого мастеру нужно будет соединить все необходимые детали для формирования каналов подачи и выброса состава. Разделим этот шаг на несколько этапов.

  1. Тройник, что расположен внизу, а также баллонный вентиль нужно будет соединить посредством штуцеров.
  2. Рукав для воздушного притока, имеющий проход в 14 мм., нужно аккуратно расположить в пространстве между блоком смесителя и тройником.
  3. К ответвлению тройника с фитингом, которое не является затянутым, следует подключить нагнетательную установку.
  4. К последнему выходу тройника снизу следует подсоединить рукав для абразивной комбинации.

Чтоб конструкция получилась абсолютно герметичной, на трубу, заполняющую баллон песком, нужно установить надежную навинчивающуюся крышечку.

Nissan Patrol QD32 › Бортжурнал › Пескоструй от Керхер и ликвидация жучков

Патруль — машина хорошая. Но сильно подвержена коррозии. Хотел было обработать скрытые полости жидким раст-стопом, а снизу снаружи — густым. Раст-стоп штука хорошая, но если в щелях и скрытых полостях он как-то держится, то на открытых ровных местах быстро смывается, особенно реагентами и нефтепродуктами, так или иначе попадающими на асфальт (все замечали, что на шоссе “дворники” размазывают по стеклу маслянистую пленку?). Поэтому я не мог на отъе.ись намазать, нужно было устранить жуки хотя бы на открытых местах и покрасить. Вот так выглядела рама и лонжероны перед началом работ:

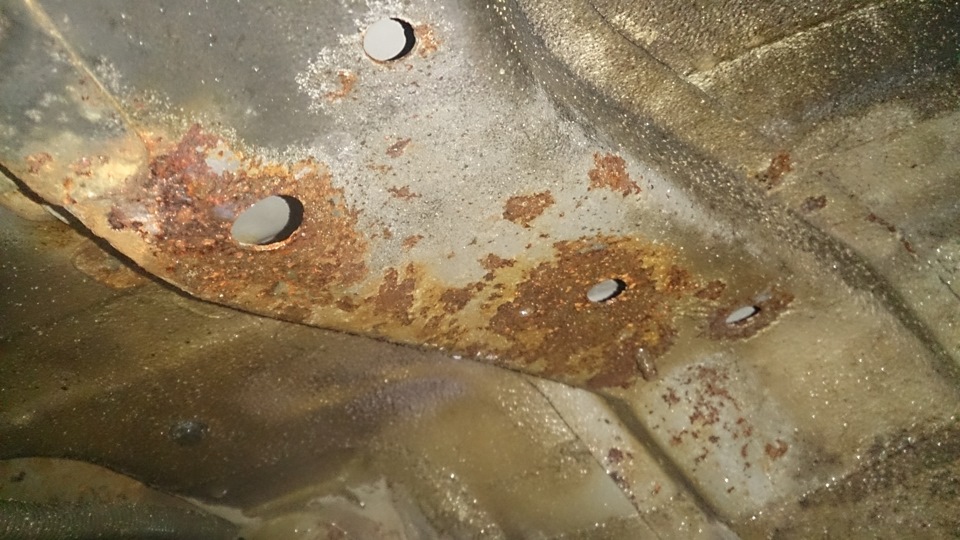

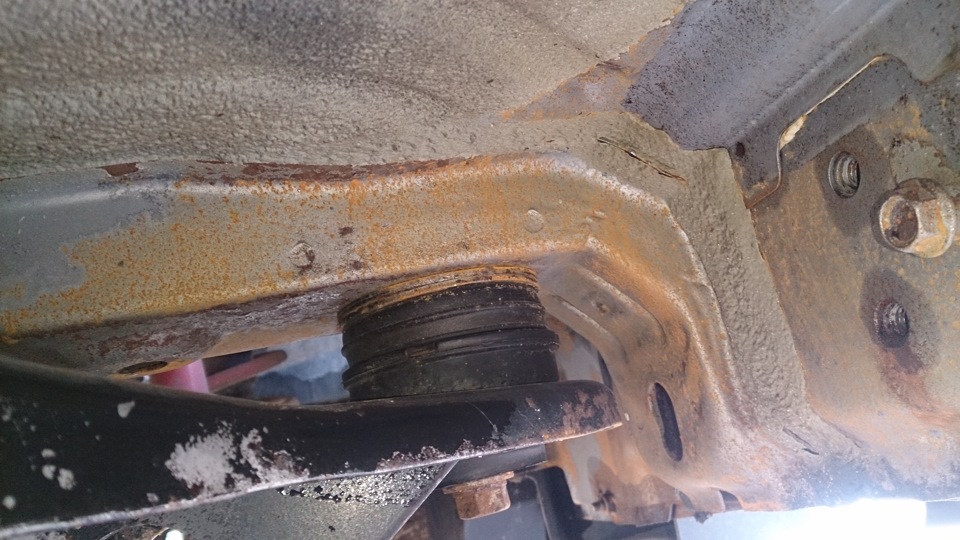

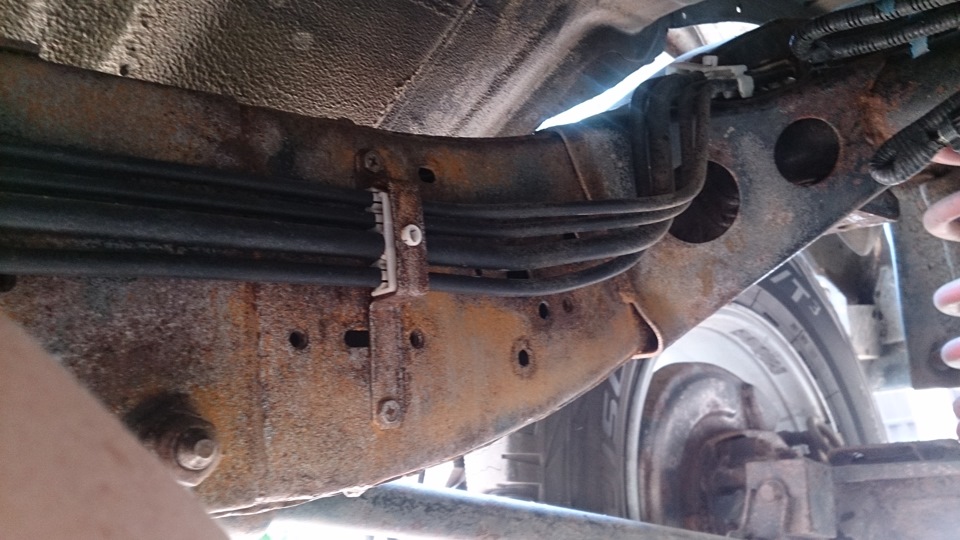

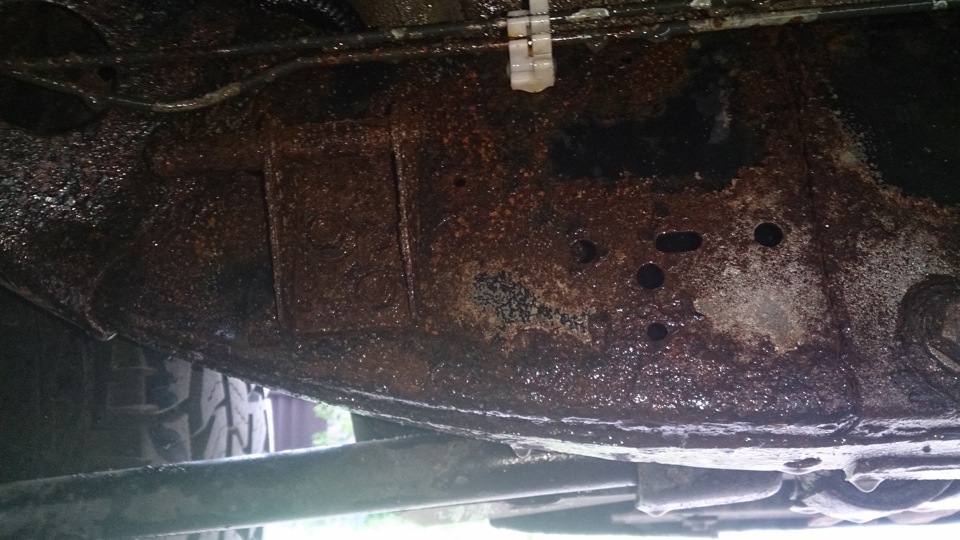

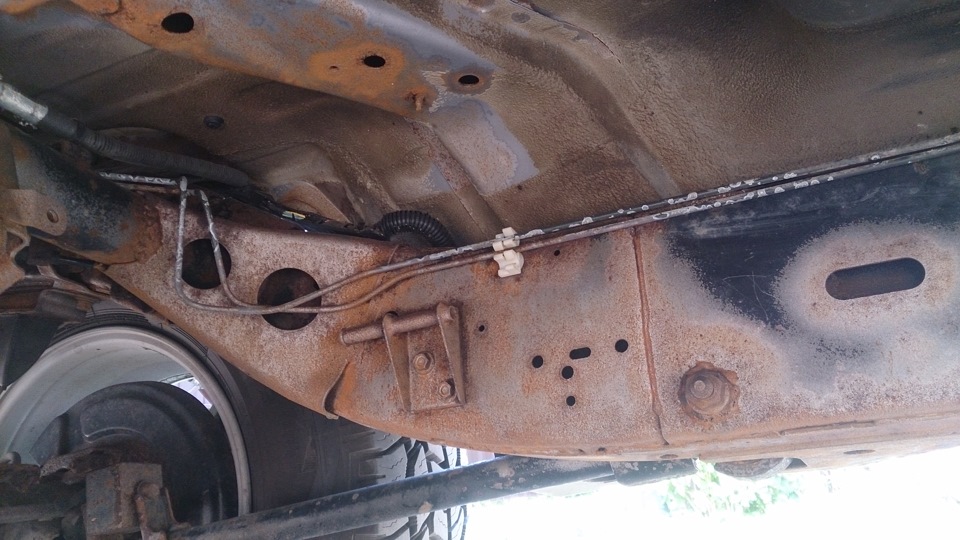

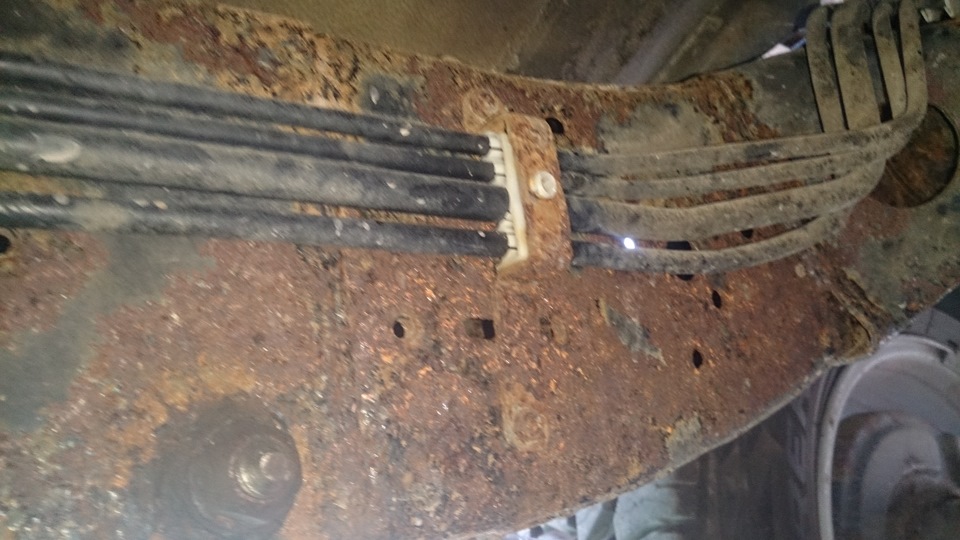

Это самые плохие места. При этом пальцем через технологические отверстия щупаю раму и лонжероны внутри — там все гладко, т.е. еще краска на месте. Странно, на Паджерике у меня было все наоборот.

Озадачился, чем отчистить ржу. Руками — не реально, дрелью или болгаркой с карщеткой подлезть можно не везде. Идеальный вариант — пескоструй. Но нужен производительный компрессор, которого у меня нет. И тут в инете натыкаюсь на пескоструйную насадку для керхера. Вот так она выглядит:

Тут же заказал ее на озоне и на следующий день держал в руках. Конечно, тех денег, что за нее просят (4200р) она, как изделие, наверное не стоит (как и вся продукция керхер имеет завышенный ценник). Но забегая вперед скажу, что ни разу не пожалел о приобретении, т.к. она сэкономила мне кучу времени и сил. Оставалось найти песок. Инструкции к насадке нет, только картинки на коробке. На картинке нарисовано ведро с абразивом и его номер по оригинальному каталогу. Пробив номер я узнал, что оригинальный абразив идет с фракцией 0,2-0,8мм. Стал искать фракционный песок.

В нашей деревне — это занятие бесперспективное. Но мне помог друг, подогнав початый мешок со своей работы. Этого мешка хватило… эмм… ну только начать Те 15-20 кг, что в нем оставались, закончились мгновенно. Расход песка оказался просто громадным. Стал я рыть инеты на предмет заказа фракционного песка. Нашел какой-то сайт (сейчас почему-то он не гуглится), оформил заказ на минимальную партию (500кг), но менеджер так со мной и не связался. Поехал в леруа-мерлен, купил обычный строительный песок “Боларс” в мешках по 25кг. Взял 6 мешков. На сайте написано, что фракция 1-2мм. На самом деле в каждом мешке он был разный, от мелкого до крупного. Так что 1-2мм — это наверное максимальный размер песчинок. В отличии от фракционного, в нем присутствует пыль, которая забивает насадку. Но работать можно, если приноровиться.

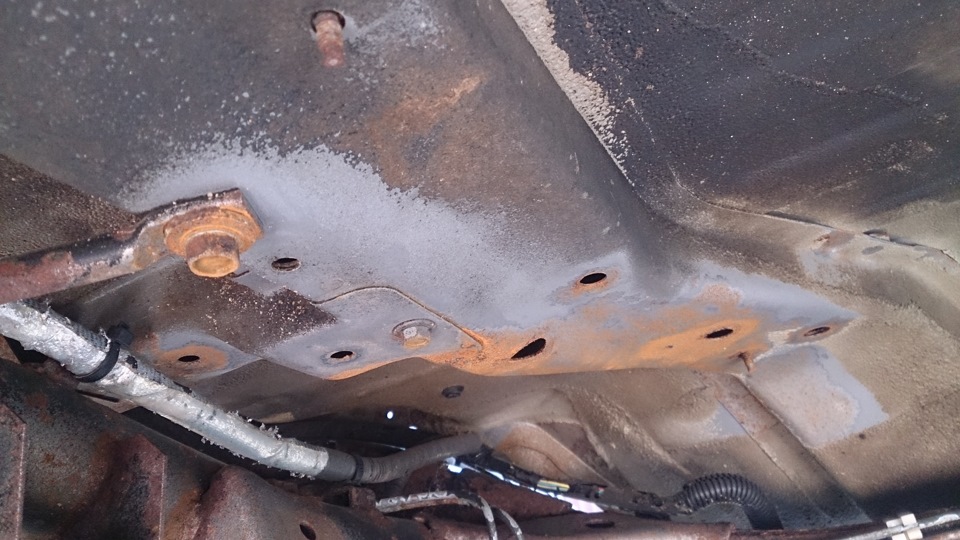

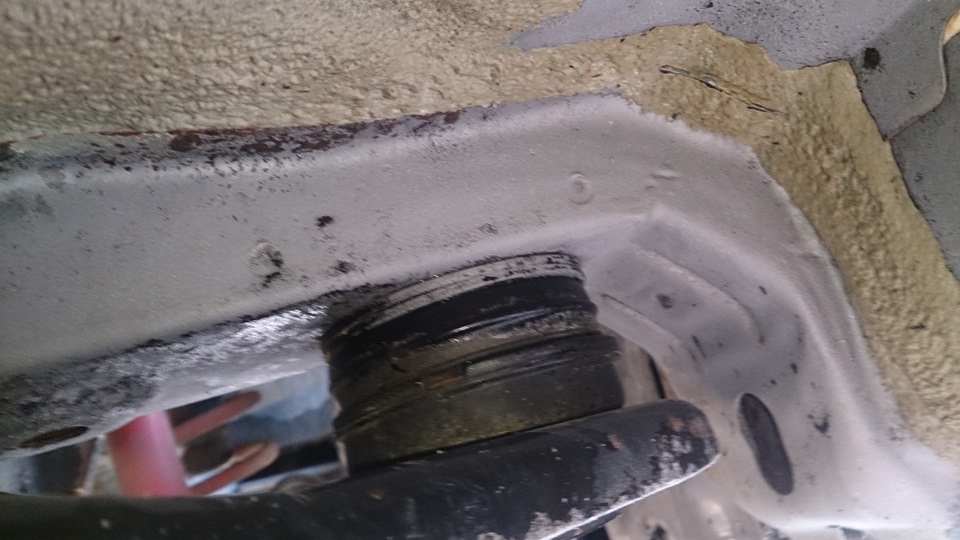

Начал песочить. Подножки снял для лучшего доступа. Сначала работал керхером К5 (одолжил у брата). Потом доделывал при помощи К3. Последний очищает немного дольше, но разница невелика. Плюсом водного пескоструя является то, что нет никакой пыли. А минусом то, что вычищенная металлическая поверхность быстро покрывается тонким слоем ржи. В процессе:

Где ржа въевшаяся и с канавками лучше применять мелкий песок, т.к. крупным приходится долго доставать ее из щербинок. Окалину лучше счищать крупным песком. Во всем этом действе нужна хорошая экипировка. Очки, идущие в комплекте с насадкой — УГ. Неудобные и плохо прилегают, песок летит в щели. Вообще, после процедуры пескоструя, пережитая мной ранее мойка днища показалась детским утренником.

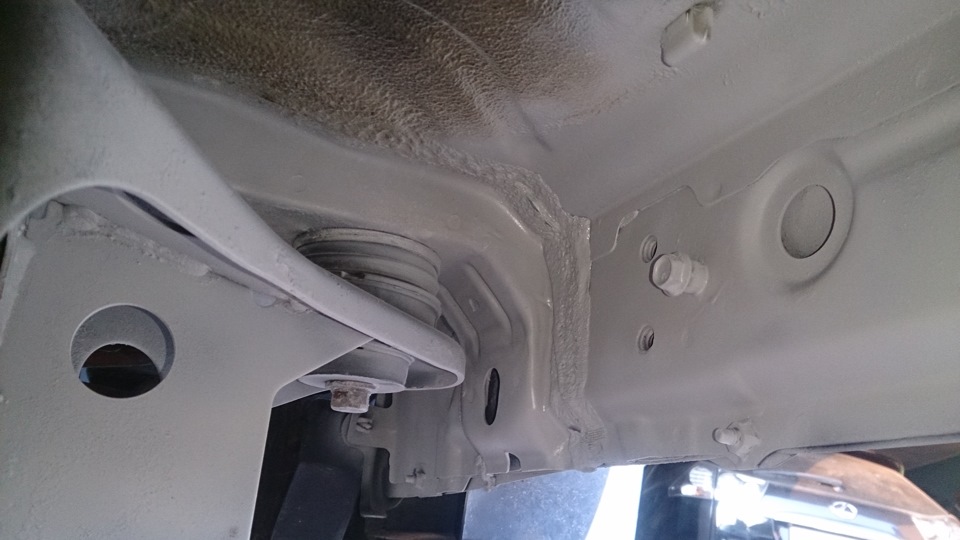

Настало время покраски. После сушки на металле появился налет ржи.

Его отлично удаляет любой преобразователь ржавчины. Но тут дудочка и кувшинчик. Преобразователь после реакции нужно либо счистить, либо смыть водой. Счистить его не везде возможно, а смыв водой получаем обратно налет ржи. Пробовал смывать бензином — не смывается. Поэтому после смывки надо быстро сушить, обезжиривать, грунтовать и красить.

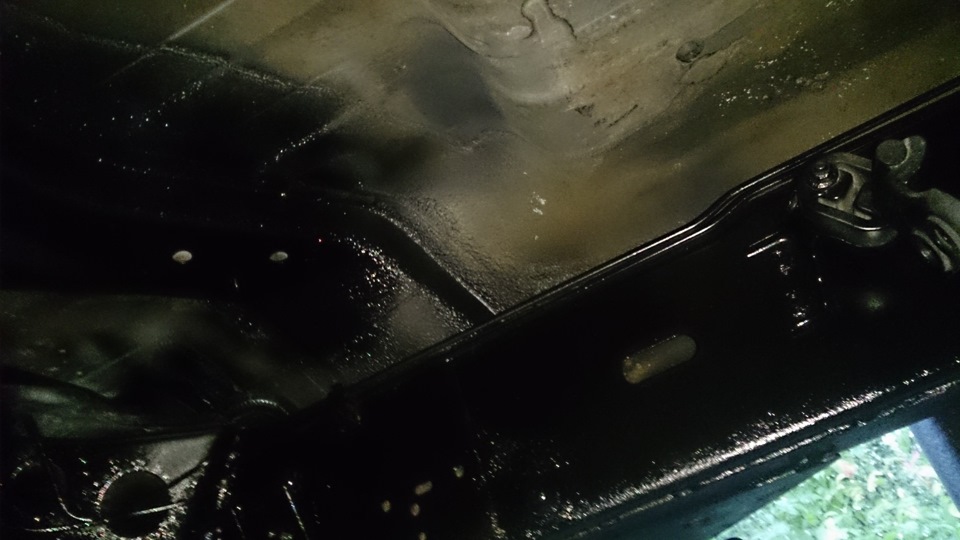

После покраски пороги покрыл антигравием BODY 950 и сверху положил еще пару слоев краски (т.к. body пористый, лучше его сверху красить). Позже все пройдусь раст-стопом. В следующей части расскажу про задние арки
