Система смазки цепи бензопилы

Устройство и принцип работы двигателя бензопилы

Самый главный механизм бензопилы — это мотор. На рассматриваемых агрегатах применяются двигатели внутреннего сгорания бензинового типа. Такие ДВС состоят из одного цилиндра, и имеют двухтактную систему функционирования. Более подробно о том, как устроен и работает двухтактный двигатель бензопилы, описано в .

Именно к двигателю подсоединяются дополнительные механизмы, за счет которых получается готовый бензоинструмент. Устройство двухтактного двигателя бензопилы состоит из следующих элементов:

  1. Цилиндр — корпус, внутри него располагается круглое отверстие, по которому перемещается поршень. Цилиндр имеет ребристую конструкцию, что сделано для обеспечения отвода тепла
  2. Поршень — деталь, которая движется вверх и вниз, осуществляя при этом перемещение коленчатого вала
  3. Шатун — это часть, за счет которой соединяется поршень с коленвалом
  4. Коленчатый вал — деталь, которая при вращении создает полезную работу. Это вращательная энергия, использующаяся для привода в действие цепи бензопилы

В конструкции цилиндра имеются каналы, по которым осуществляется подача топливно-воздушной смеси для ее воспламенения, а также отведение образовавшихся выхлопных газов. Двигатель бензопилы работает на смеси бензина с маслом. Это нужно для того, чтобы обеспечить смазку кривошипно-шатунного механизма, а также стенок поршня и цилиндра. Для этого топливная смесь поступает сразу не в камеру сгорания, а в емкость кривошипно-шатунного механизма. Осуществив смазку деталей, смесь выталкивается в камеру сгорания, где и осуществляется ее сжатие с последующим сжиганием.

К двигателю подключены следующие механизмы:

  1. Маховик — располагается на одной части коленчатого вала, а служит он для обеспечения центробежной силы
  2. Муфта сцепления — это механизм, посредством которого происходит вращение цепи в зависимости от количества оборотов двигателя
  3. Глушитель — эта деталь, которая осуществляет не только уменьшение звука работы мотора, но еще и направляет выводимые выхлопные газы в направлении от пильщика
  4. Модуль зажигания и свеча — это устройства, отвечающие за сжигание ТВС
  5. Карбюратор с проставочной втулкой — отдельный элемент, который обеспечивает смешивание бензиномаслянной смеси с воздухом, и подачей готовой ТВС в цилиндр. Проставка является соединительной часть между карбюратором и цилиндром, исключающая перегрев первого механизма

Мощность двигателя бензопилы зависит от объема топливной камеры. Чем больше объем, тем выше мощность. На бензопилах используются не только двухтактные двигатели, но еще и моторы .

https://youtube.com/watch?v=bRP_CeJ__U8%3F

Это интересно! Главная особенность ДВС бензопилы в том, что скорость движения вала достигает максимального значения в 13600 оборотов в минуту. Развитие такой скорости коленчатым валом исключает необходимость использования редуктора на бензопиле. Редуктор понижающего типа используется преимущественно на электрических пилах.

Электрическая бензопила в разрезе

Двигатель бензопилы в разрезе представлен на фото ниже.

Далее рассмотрим устройство и принцип действия составляющих деталей и механизмов бензопил, что обязательно будет полезно в поиске разного рода неисправностей инструмента.

Устранение неисправностей масляного насоса: ремонт бензопилы

  • 04-03-2015
  • 33
  • 808

При длительном использовании бензопилы ее отдельные узлы могут выходить из строя. Чаще всего необходим ремонт масляного насоса бензопилы. Обусловлено это тем, что в процессе пиления образуется большое количество стружки, которая может попадать в рабочий механизм.

Принцип работы смазочной системы

Система смазки в современных бензопилах состоит из трех основных элементов:

В процессе вращения ведущей звездочки масло из насоса по направляющей шине попадает на цепь и впитывается опилками.На холостых оборотах двигателя подача масла прекращается в целях экономии.

Одни модели бензопил оснащены автоматической системой подачи смазки, скорость потока которой зависит от скорости вращения ведущей звездочки.

В других предусмотрена ручная регулировка потока масла при помощи специального винта.

Устройство насоса, системы смазки и принцип действия

Привод масляного насоса состоит из двух частей, это пластиковая шестеренка с червячной передачей и проволочный рычаг, передающий усилие от звездочки-барабана на червячную шестерню.

Рычаг жестко закреплен на шестеренке, и они поставляются как одна деталь. Кончик проволочного рычага имеет характерный загиб, который предназначен для лучшего сцепления с ведущим барабаном-звездочкой. На барабане выполнена специальная прорезь для установки привода.

Маслонасос STIHL 180 полностью выполнен из металла и имеет не разборную конструкцию. На корпусе насоса имеется приемное отверстие для масла и проточка-канал, по которому масло из масляного провода попадает непосредственно в насос. Устанавливается механизм в корпус бензопилы STIHL 180.

В момент увеличения оборотов двигателя, барабан — звездочка начинает вращать шестерню червячной передачи за проволочный рычаг, а она в свою очередь заставляет крутиться плунжер маслонасоса, в результате чего масло начинает перекачиваться по масляным каналам к шине бензопилы.

В работе системы, принимает непосредственное участие и маслопровод бензопилы, на конце которого имеется маслоприемник. Маслоприемник дополнительно является и фильтром. На второй стороне масляного шланга, выполнено резиновое расширение, при помощи которого шланг устанавливается в корпус бензопилы STIHL 180 сразу же за маслонасосом.

Неисправности маслонасоса

Вне зависимости от производителя в любой модели бензопилы возникают неполадки в системе смазки.

Характер у неисправностей смазочной системы может быть различным, а потому перед началом ремонта необходимо точно установить причину утечки масла либо его непопадания на шину. Если исключить вероятность механических повреждений, то можно выделить следующие поломки системы смазки:

  • Не герметичное соединение магистрали с выходным каналом маслонасоса бензопилы;
  • Не плотное прилегание деталей в плунжерной системе;
  • Не соответствие параметров нагнетательной камеры и размеров плунжера;
  • Отсутствие герметичности масляной магистрали с входным штуцером масляного насоса.

Устранить утечку масла из бензопилы при условии ее не длительной эксплуатации достаточно легко. Для этого понадобиться несколько отверток и слесарные ключи.

ТОП 5 популярных брендов

Экономия на смазочных материалах приводит к ускоренному износу деталей бензопилы, а то и к ее поломке. Мы уже отмечали, что ни в коем случае нельзя употреблять отработанные жидкости – это верный шаг уничтожению вашего инструмента. Не рекомендуется заливать дизельные масла, веретенку и другие суррогаты. Они не подходят для таких целей и плохо влияют на производительность работы и долговечность бензопилы.

Husqvarna Chain Oil

Oleo-Mac Polar Lube

Постоянное применение заменителей ускоряет износ цепи и шины на 30-40%. При использовании переработки эта цифра подымается до 60-70%. Решайте сами – есть ли смысл экономить на масле для смазки цепи бензопилы.

Рекомендуемые масла для смазки цепи:

  • Husqvarna Chain Oil. Отличное решение для работы в умеренных климатических условиях от известного производителя садовой техники;
  • Oleo-Mac Polar Lube. Хорошо зарекомендовало себя при работе в температурных режимах от -150 до +300 по Цельсию. Не загрязняет окружающую среду;

MANNOL Kettenoel

Liqui Moly Suge-Ketten

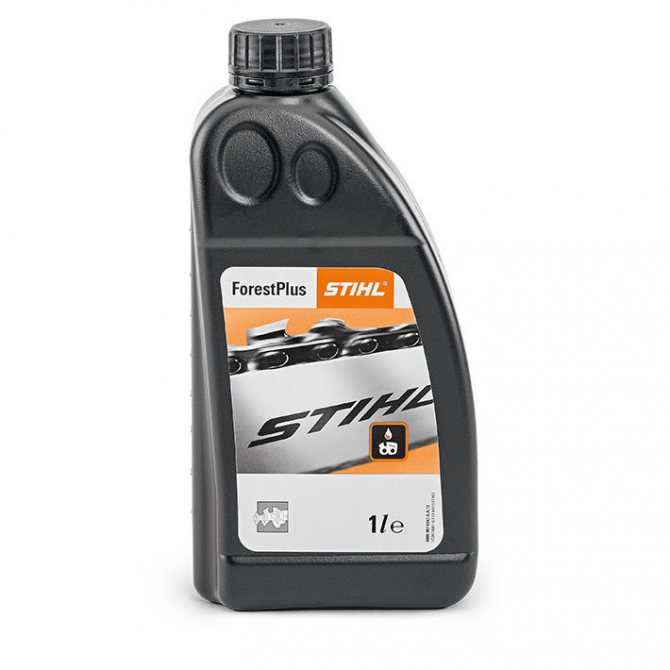

STIHL ForestPlus

  • MANNOL Kettenoel. Обладает хорошими адгезионными свойствами, что обеспечивает качественную смазку цепи. Применяется при температурах от — 150С и выше;
  • Liqui Moly Suge-Ketten. Высококачественное универсальное минеральное масло, надежно защищающее вашу бензопилу. Применяется как при высоких, так и при низких температурах;
  • STIHL ForestPlus. Отличный выбор для профессионалов. Хорошо защитит вашу цепь, при работе в тяжелых и экстремальных условиях;

Причины снижения производительности и эффективности системы

В нужном количестве не подается масло на цепь бензопилы по нескольким причинам. Из наиболее характерных отказов, можно назвать:

  • засорение расположенного в маслобаке фильтра;
  • механическая поломка одного из элементов червячного привода насоса;
  • зимой производительность нагнетающего устройства снижается вследствие заправки системы слишком густым маслом.

В последнем случае привода и все детали насоса работают при повышенных нагрузках, инициирующих серьезные механические повреждения.

Семен Ступаков, 32 года, Сибирский Федеральный Округ

«Бензопила Husqvarna 142, заподозрил, что плохо смазывается цепь. Посоветовали проверить на высоких оборотах – разбрасывается ли масло. Посмотрел – вроде, что-то брызгает. Залил полные бачки топлива и масла. Бензин закончился, а масла еще полбачка – проблема. Отнес в мастерскую, а там сразу раскритиковали. Дело в том, что я лил М8, вот так сэкономил на ремонт, и цепь теперь менять.»

Николай Воротников, 69 лет, Архангельск

«Полтора года тому купил электропилу. Начитался всяких советов, и решил использовать трансмиссионное. Пока никаких проблем не обнаружилось. Цепь все еще родная, подтеков нет.»

Василий Володьков, 42 года, Тамбов

«Купил Интерскол. Сначала хотел Макиту, а потом сэкономил. Теперь мучаюсь, у этой бензопилы такая конструкция, что опилки очень быстро забивают отверстия на шине и масло на цепь не подается. Что я только не делал, как не регулировал – результат все тот же. Оказалось, от температуры деформировалась пластмассовая крышка, которая прижимает шину. Как решить возникшую проблему, пока не знаю.»

Масла для смазывания цепи пилы

  • Stihl для смазки цепи (объем 1л). Это смазочный материал на синтетической основе, позволяющий полностью предотвратить засмолку цепи во время длительной эксплуатации. Цена 215 р.
  • ForestPlus — минеральное масло, фасуется в разные виды тары. Оно создает пленку на шине и цепи, которая держится даже на больших оборотах. Ценовая категория начинается от 293 р.
  • BioPlus — смазочный материал, изготовленный на растительной основе, экологически безопасный. Фасуется в несколько видов тары, цена зависит от ее вида, и в каждом регионе различная, начинается от 444 р.
  • SynthPlus — полусинтетическое масло, работает даже при минус 25 градусов, отлично смешивается с BioPlus, что позволяет легко переходить с одного типа масла на другой. Фасуется в аналогичную тару, что и предыдущее. Стоимость от 369 р.

Цепь пилы лучше смазывать маслом BioPlus, т. к. остальные масла предназначены для тяжелых условий или работы в зимнее время года.

Какие масла можно использовать

Ведущие производители бензопил рекомендуют применять в своей технике смазочные материалы собственного изготовления. Однако зачастую эти масла стоят в несколько раз дороже, чем более простые от сторонних производителей.

Обратите внимание Если вы сомневаетесь в выборе смазки, то в этом случае, самым лучшим решением будет приобрести смазочные материал от производителя техники. Но что делать, если по каким-либо причинам покупка дорогого оригинального масла невозможна? Здесь владельцы бензопил прибегают к разным вариантам

Рассмотрим в общих чертах каждый из возможных смазочных материалов для пильных цепей

Но что делать, если по каким-либо причинам покупка дорогого оригинального масла невозможна? Здесь владельцы бензопил прибегают к разным вариантам. Рассмотрим в общих чертах каждый из возможных смазочных материалов для пильных цепей.

Оригинальные масла

Зачастую – это самый лучший выбор в плане эксплуатационных качеств, но не цены. Помимо оптимальных смазочных свойств, сегодня производители стремятся делать эти смазки биоразлагаемыми (на основе рапсовых баз), что почти не вредит окружающей среде и здоровью человека.

Масло для цепи бензопилы Stihl как раз относится к биоразлагаемым продуктам. Единственный весомый минус – цена.

Узкопрофильные

Специальные масла для цепи бензопилы от сторонних производителей. Так же хороший выбор. Стоят значительно дешевле брендированных смазок, но зачастую почти не уступают по рабочим качествам.

Дешевое индустриальное масло

Самым распространенным вариантом здесь выступает отечественный продукт, маркируемый И-20 или И-20А. Один из самых дешевых вариантов. Это индустриальное масло можно заливать в бензопилу для смазки цепи и не опасаться негативных последствий.

Смазка обладает хорошими свойствами касательно условий работы пильной гарнитуры и способно надежно защищать от износа цепь и другие элементы гарнитуры.

В плане рабочих качеств немного проигрывает оригиналу. Но цена может быть в несколько раз ниже относительно специализированных продуктов. Поэтому этим вариантом пользуются многие владельцы бензопил любых марок и моделей.

В условиях жары рекомендуется в процессе пиления контролировать уровень смазки после выработки половины бензобака.

Ввиду очень низкой вязкости индустриальное масло довольно быстро расходуется. Известны случаи, когда индустриальные смазки вырабатывались быстрее, чем выпаливался бачок топлива.

Новые моторные или трансмиссионные смазочные материалы

Не совсем обоснованный выбор в экономическом плане. Подойдут в тех случаях, когда пила используется редко, и отдельно покупать канистру специальной смазки нет смысла.

Эти масла содержат в своем составе огромное количество ненужных и бесполезных для работы пилы присадок, которые будут лишь загрязнять обрабатываемый пиломатериал и окружающую среду.

Какое масло лучше использовать для цепи- видео

Здесь так же нужно учитывать вязкостные показатели. Интенсивность подачи масла на цепь бензопилы может сильно снизиться при температурном повышении вязкости.

Густые смазки в зимних условиях могут потерять свою текучесть и неэффективно защищать цепь и рабочие поверхности шины от износа.

В случае с моторными маслами при работе зимой рекомендуется использовать маловязкие варианты. В целом смазочные материалы для ДВС можно использовать в пилах.

Отработавшие масла

Использовать для смазки цепи бензопилы отработавшие масла – самая неудачная идея из всех возможных.

Во-первых, специфика работы бензопилы подразумевает создание в зоне производства работ масляного тумана, который разносится на окружающую природу и частично вдыхается человеком.

А отработка является признанным канцерогеном и в целом крайне токсична. Поэтому во многих странах созданы целые индустрии по переработке отслуживших свой срок моторных и трансмиссионных масел, а самовольный слив в окружающую среду карается серьезными штрафами.

Во-вторых, смазочные качества отработки крайне низки. Их хватает с натягом для средних режимов нагрузки. Если пилить толстое бревно или древесину твердых пород дерева – цепь и вся остальная пильная гарнитура пострадает вплоть до необратимых разрушений.

Отвечая на вопрос, чем заменить цепное масло для бензопилы, если слишком накладно покупать оригинал, можно ответить так: практически любым масло с подходящей вязкостью. Но только не отработкой. Лучше заливать в бензопилу для смазки цепи, специально созданные для этого продукты.

Как и когда лить смазку в бачок? Здесь ответ прост: лить каждый раз при заправке бензином до отметки на горловине.

Чем заменять дорогое масло

У специальных фирменных смазок для цепей недостатком является их высокая цена. Купить литр другой дорогого масла необременительно. А если предстоят работы, требующие нескольких литров, а то и десятков литров, – наверняка возникнут мысли об экономии. Главное, при рассмотрении вариантов не удариться в крайность. Сэкономить на масле можно до такой степени, что придется несколько раз менять цепь, а то и саму шину или масляный насос.

Существует три варианта замены. Во-первых, можно применять для смазки цепи специализированную продукцию малоизвестных производителей. Но такие масла еще надо поискать. К тому же есть риск наткнуться на некачественный продукт.

Применение масел для автомобильных двигателей. Как временную замену их можно использовать, но высокой адгезией они похвастаться не могут, поэтому качество их работы будет явно хуже специальных. По этой причине не рекомендуется применять веретенное и дизельное масла – худшие по адгезии.

И обязательно надо сказать о еще одном варианте – отработке. Так называется масло, отработавшее свой срок в двигателе, и слитое из него при замене.

На самом деле, это совсем не вариант. В отработке обязательно присутствуют металлические частицы. И если самой цепи они, может быть, и не повредят, то уж масляному насосу и всей системе смазки – наверняка. На форумах в интернете можно встретить «убойный» аргумент в пользу отработки – что советская бензопила «Дружба» вообще не имела смазки цепи и работала. Так что можно лить что угодно – и так сойдет. Ну, так и «Штиль» тоже будет работать с отработкой или вообще с несмазываемой цепью. Вопрос в том, как долго он будет работать и сколько цепей придется за этот срок сменить.

Предостережение тем, у кого бензопила находится на гарантийном сроке. Мастера гарантийных мастерских умеют выявлять случаи применения некачественной смазки цепи. Особенно при использовании отработки. Отказ от ремонта по гарантии последует незамедлительно.

Бензопила Партнер 350 с Неисправности и их устранение. Неисправности и их устранение

Бензопила Партнер 350 неисправности получает главным образом при нарушении правил эксплуатации. Устранение большинства проблем требует наличия опыта работы с бензоинструментом, знания принципов функционирования двухтактных двигателей.

Но, как показывает практика, ремонт бензопилы своими руками возможен даже в полевых условиях. Главное — перед тем как ремонтировать, правильно диагностировать причину поломки, чтобы не выполнять лишнюю работу и не усугубить ситуацию.

Поломки нового инструмента наиболее часто связаны с топливной системой, а уже проработавшая продолжительное время пила, имея изношенные детали, может сильно затруднить поиск неисправности.

Поэтому важно своевременно производить регулировку и профилактические работы, чтобы потом не заниматься ремонтом самому в неподходящих условиях

Почему не заводится

Если не заводится бензопила, то основных причин может быть несколько, указаны они в порядке частоты возникновения:

  • отсутствие топлива в бензобаке;
  • тумблер остановки не переведен в рабочее положение;
  • зажат предохранительный тормоз;
  • засорен или не отрегулирован карбюратор;
  • неисправна система зажигания.

Первые три причины неработоспособности устройства встречаются у неопытных пользователей, а последние две требуют безотлагательного вмешательства.

Определить неисправность системы зажигания просто. Нужно выкрутить свечу и, если она внешне исправна, прислонить ее резьбовой частью к металлической поверхности инструмента, затем потянуть стартер. Проскакивание искры говорит об исправности зажигания.

К неисправностям топливной системы приводят:

  • засорение жиклеров карбюратора;
  • засорение топливного фильтра;
  • нарушение целостности топливных шлангов;
  • неправильная настройка;
  • потеря герметичности картера (неисправность сальников коленвала или прокладок картера).

Если пила заводится и глохнет, для начала нужно отрегулировать холостой ход, поскольку эта регулировка сбивается наиболее часто.

Двигатель глохнет при нажатии на газ в таких случаях:

  • неправильная регулировка или засорение жиклеров;
  • срабатывание автоматического тормоза;
  • излишнее натяжение цепи.

Бензопила глохнет под нагрузкой , в основном только при неисправностях карбюратора. При небольшой нагрузке пила может работать нормально, но максимальной мощности она не достигает и глохнет.

Как отрегулировать бензопилу

Регулировка карбюратора своими руками может потребоваться в процессе эксплуатации пилы и после ремонта топливной системы. Регулировка карбюратора бензопилы является ответственным делом.

Неправильная настройка карбюратора в лучшем случае приведет к повышенному расходу топлива, а в худшем — к выходу двигателя из строя.

Для регулировки карбюратора на нем имеется 3 винта:

  • Т — регулировка холостого хода;
  • L — винт количества топлива для регулировки мощности на низких и средних оборотах;
  • H — винт качества для регулировки максимальных оборотов.

Если производились ремонт карбюратора или его чистка, отрегулируйте бензопилу, придерживаясь следующей методики:

  1. Закрутите полностью винты количества и качества, а затем отпустите их на 1/5 оборота.
  2. Запустите бензопилу и дайте ей прогреться 10-15 минут.
  3. Закручивайте винт количества L до тех пор, пока обороты не станут максимальными. От найденного положения отверните его назад на четверть оборота.
  4. Винтом Т отрегулируйте обороты холостого хода. Необходимо выставить такое значение, когда двигатель работает устойчиво и без перебоев, а пильная цепь не вращается.
  5. Винтом качества H отрегулируйте максимальные обороты по тахометру. Если тахометра нет, то регулируйте до тех пор, пока звук работы двигателя не станет напоминать звучание четырехтактного мотора. Превышение допустимого количества максимальных оборотов чревато поломкой цилиндро-поршневой группы.

Система зажигания, за исключением свечей, выходит из строя редко.

Если не смазывается цепь

Смазка цепи важна для того, чтобы уменьшить трение звеньев в пазах направляющей шины. Для регулировки системы смазки предусмотрен винт подачи масла. Смазывается цепь только во время ее движения. Проверить работу маслонасоса можно, направив носок шины в сторону светлой поверхности. При нажатии на ручку газа на поверхности должны появиться масляные брызги.

Наиболее популярные бренды смазок

Сегодня смазок предлагается на рынке очень много, но лучше не тратить деньги понапрасну, а купить один из надежных и популярных составов. Наибольшим спросом пользуются следующие варианты:

  • Stihl Forest Plus – лучший продукт, который отличается высокой стоимостью, но и обладает хорошим качеством. Универсальный в использовании;
  • Motul Timber 120 – состав, разработанный на минеральной основе. Отзывы покупателей исключительно положительные;
  • Liqui Moly Bio-Sage-Kettenoill – биоразлагаемый продукт, дорогостоящий, имеет неплохие качества, но проигрывает по рабочим показателям топовым составам;
  • Oleo Mac Eco-Lube – дешевый, но достаточно качественный состав. Подходит для разного типа бензопил.

Признаки неисправности системы смазки

Правильный выбор расходного смазочного материала и безупречная работа системы, способствуют полноценной смазке, эффективному охлаждению пильного оборудования и полной выработке его ресурса.

Внешних признаков того, что не смазывается цепь на бензопиле несколько. Прежде всего, это:

  • постоянный уровень масла в резервуаре;
  • увеличение нагрузки на двигатель;
  • ускоренный износ режущих кромок пильных звеньев;
  • характерный запах перегретой древесины.

В самом простом варианте, причиной масляного голодания может быть засорение опилками маслопроводных каналов. Этот недостаток характерен для бюджетных гарнитур, не имеющих удобного доступа к проблемным местам.

Как смазывается цепь бензопилы?

Следует отметить, что при работе бензопилы масло получает не только шина, но и цепь инструмента. После попадания масла на шину в работу включается пильный элемент, звенья которого также оборудованы проточками или отверстиями. С увеличением количества оборотов двигателя возрастает и скорость движения масла по шине и цепи.
Некоторые модели современных бензопил оборудуются специальными механизмами, которые позволяют увеличить или уменьшить количество масла, необходимого для исправной работы цепи. Смазка бензопилы с такой функцией достаточно удобная, так как позволяет экономить масло и исключает проскальзывание цепи на шине от переизбытка смазочного материала.
Очень часто новички не знают, чем смазывать игольчатый подшипник бензопилы. Этот элемент требует смазки не меньше, чем шина и цепь. Специалисты советуют использовать в качестве смазочного средства специальные консистентные смазки от производителей Stihl и Husqvarna.. Для добавления смазки следует использовать шприц, чтобы все средство попало внутрь подшипника.
Если проигнорировать необходимость смазки игольчатого подшипника, то, результатом этого станет замена ведущего ролика и ряда других важных деталей бензопилы.
