Шипорезка на циркулярку своими руками

Угловые соединения вполдерева своими руками

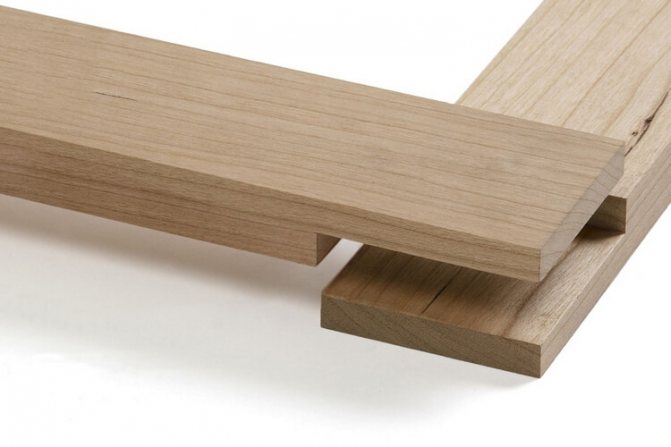

Угловая врубка вполдерева (внахлестку) – наиболее распространенный тип рамного соединения. Его логика предельно проста: на концах обеих деталей вырезают углубления (фальцы) по ширине ответной детали. Фальц образует грань и заплечик – они должны быть идеально ровными и строго перпендикулярны друг другу. В качественном соединении поверхности обеих деталей плотно подогнаны и образуют стык без малейших зазоров.

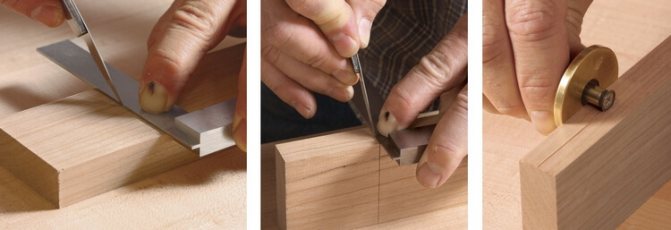

Разметка соединения

Создайте разметку под выборку фальца. Для этого используйте столярный угольник, рейсмус и разметочный нож.

Отмерьте длину грани по ширине сопрягаемой детали. Прочертите линии разметки на кромках. Установите рейсмус на половину толщины детали и сделайте боковую разметку.

Вырезание фальца

Используя обушковую пилу, отпилите отходную часть на каждой детали, аккуратно следуя по разметке без сильных нажимов и рывков.

Как изготовить приспособление для выборки шипа

При формировании шипов на деревянных заготовках ручным фрезером он никак не фиксируется в пространстве и подводится к обрабатываемой детали вручную

Именно поэтому очень важно, чтобы при использовании электроинструмента обрабатываемая деталь находилась в приспособлении, которое сможет обеспечить не только ее надежную фиксацию, но и точность формируемых на ее поверхности шипов

Конструкцию простейшего устройства, которое в состоянии справиться с такими задачами, составляют:

несколько неподвижных направляющих (нижние, верхние, боковые);
подвижная планка, за счет которой можно регулировать длину выборки.

Изготавливается такое устройство, размеры составляющих которого подбираются индивидуально, в следующей последовательности:

По краям листа фанеры фиксируются одинаковые по высоте боковые вертикальные элементы, в центральной части которых сделаны вырезы.
На боковых элементах устанавливаются направляющие, по которым будет перемещаться подошва ручного фрезера.
Чтобы ограничить ход ручного фрезера по верхним направляющим, на них следует зафиксировать боковые планки.
На листе фанеры, играющем роль основания устройства, необходимо установить подвижный элемент, при помощи которого будет регулироваться величина вылета края обрабатываемой заготовки. Для фиксации можно использовать обычный винт с барашком или любой другой подходящий крепеж.

При изготовлении приспособления предложенной конструкции надо учитывать следующие моменты:

Высота верхних направляющих должна соответствовать сумме толщины обрабатываемой детали и величины небольшого зазора, который необходим для установки фиксирующего клина.
Вырезы в боковых вертикальных элементах выполняются такой ширины, чтобы она учитывала длину формируемого шипа.

Работать с использованием приспособления предложенной конструкции можно ручным фрезером практически любой современной модели, в опциях которого предусмотрена возможность регулировки скорости резания, величины подачи и вылета рабочей части применяемого инструмента.

Для создания на боковой поверхности бруса или доски шипа «ласточкин хвост» используется устройство, изготавливаемое следующим образом.

В листе многослойной фанеры выполняется отверстие, из которого будет выступать режущая часть фрезы «ласточкин хвост».
С нижней части подготовленного фанерного листа фиксируется ручной фрезер. Для этого можно применять хомуты, саморезы или любые другие крепежи.
На поверхности фанерного листа, по которому будет перемещаться обрабатываемая заготовка, закрепляется доска толщиной 2,5 см. Она будет выполнять роль направляющего элемента. Такая доска является расходным материалом и используется один раз с фрезой определенного диаметра.

Такое устройство можно установить между двумя стульями или использовать для его размещения более удобную и надежную конструкцию.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

Последовательность действий:

Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
Применить крепежные устройства из деревянных шайб.
Осуществить прижим барашковой гайкой на винте.

самодельный угловой упор

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

Просверлить 6 размеченных отверстий диаметром 0,8 см.
Обработать наждачной бумагой заусенцы, которые создаются от сверления.
Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
Навинтить обычную гайку с каждой стороны поверх рейки.
Опустить обе гайки.
Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Опорная доска

Заготовки ящиков в моей конструкции крепятся струбцинами к опорной доске. Чтобы она прослужила дольше и не сминалась от струбцин, для её изготовления я использовал террасную доску из лиственницы, которую выровнял на рейсмусе.

Сначала я планировал сделать опору единой доской, но она потребовала бы фиксатора снизу и, кроме того, нижняя кромка повреждалась бы пилой при резке шипов. Если бы я поднял опорную доску выше уровня шипов, то возникла бы проблема сколов на заготовках, особенно из фанеры. Поэтому опорную доску я сделал из двух частей.

4. Нижнюю, более узкую и короткую часть опорной доски жёстко прикрепип к упору основания шипорезки, а верхнюю оставил подвижной. Она перемещается с помощью деревянного блока с гайкой и шпильки по пазу в нижней части опорной доски.

5. В нижней части установил сменную противоскольную накладку из MDF. На подвижной части опорной доски установил боковой упор — строго перпендикулярно как к доске, так и к плите основания. Затем прикрепил на край основания брусок в качестве дополнительного крепления и сделал разрез основания для прохода диска.

6. Для безопасности в передней части, где выходит диск, вклеил защитный брусок. По бокам от этого бруска осталось место, куда будут установлены ручки для удобства перемещения шипорезки по полозьям стола пилы.

7. Для контроля над положением диска установил два указателя. Первый показывает, когда опорная доска установлена в «нулевое» положение, то есть когда диск плотно соприкасается своей плоскостью с боковым упором. Второй помогает считать обороты при вращении шпильки. В качестве второго счётчика использовал деревянный «бочонок», жёстко закреплённый на шпильку, на который нанес риски с шагом в 1/4 оборота.

8. Чтобы обеспечить более быструю работу, я использовал «бутерброд» из двух одинаковых дисков и прокладки между ними. Существуют специальные наборы для установки точной ширины паза, но они дороги, и у меня такого нет. Чтобы получить прокладку нужной толщины, я вырезал дюралевую шайбу толщиной чуть меньше необходимой и доводил до нужных размеров с помощью самоклеящейся алюминиевой ленты. Хочу отметить, что лучше использовать новые одинаковые диски. У меня один был новый, а второй — уже немного пользованный, в результате при резке в основании шипа появляется небольшая ступенька.

9. После множества проб и подгонов я получил «бутерброд» с шириной реза 5,25 мм, что соответствует 3 оборотам шпильки (1,75 мм х 3 = 5,25 мм). Это дало возможность делать шипы шириной 5,25 мм, поворачивая шпильку между резами на 6 полных оборотов. Если нужно было делать более крупные шипы, то количество оборотов пропорционально увеличивал.

10. Шипорезка готова к работе.

Изготовление каретки для циркулярки своими руками

На функционал и качественную работу стационарной циркулярки в значительной степени влияет наличие приспособлений. Одним из таких является каретка. Выполнить ее в домашних условиях совершенно несложно, а вот осуществление торцевания и отпиливания материала под углом 45° значительно упростится.

Сделать данное приспособление для циркулярки можно из листа фанеры следующим образом:

вырезается фанера размером несколько шире, чем стол циркулярки;

Каретку для циркулярки можно изготовить собственноручно.

в нижней части к ней при помощи клея или шурупов прикрепляются направляющие бруски, расстояние между которыми должно равняться ширине стола;
сверху подобным образом, с применением шурупов или клея, фиксируются упорные бруски.

При помощи направляющих каретка подается по столу на пильный диск, делающий на приспособлении сквозной пропил. Высота бортиков, которая должна быть больше выступающего пильного диска, позволяет сохранять целостность и жесткость каретки. Если стоит задача выполнить распил под углом 45°, необходимо использовать дополнительную планку, которая в данном приспособлении является съемным элементом. Распил выполняется путем прижимания заготовки к расположенной под углом планке.

Чтобы фанерная поверхность каретки легко очищалась от отходов пиления, ее нужно покрыть лаком в несколько слоев.

Фанера должна быть размером немного шире, чем стол циркулярки.

Дополнительная доработка шипорезки

На этом изготовление шипорезки можно было и закончить. Однако после недолгой эксплуатации обнаружилось несколько недостатков в её работе.

Во-первых, считать большое количество оборотов не удобно — легко можно сбиться. Во-вторых, если требовался неполный оборот шпильки, то подсчёт становился ещё более сложным, а точность падала. В-третьих, так как зазор между шпилькой и перемещающейся опорной доской не позволял нормально вращать ручку, её пришлось вынести по максимуму вправо, и эта торчащая длинная часть шпильки делала приспособление не очень удобным.

Чтобы исправить эти недостатки, я решил установить «редуктор» на шпильку из двух шестерён, расположенных друг к другу под прямым углом. Размер шестерёнок подобрал так, что за один оборот ведущей шестерни шпилька делает 3 оборота. Самым доступным для меня вариантом было изготовить шестерни из дерева, поэтому в качестве материала я использовал березовую фанеру толщиной 13 мм.

11. Чертежи шестерёнок я получил с помощью генератора передач Маттиаса Вандела, который можно найти на его сайте. Далее наклеил распечатки на фанеру и вырезал шестерёнки ленточной пилой.

12. Чтобы шестерни хорошо попадали в зацепление, их зубья резал под углом в 11 градусов. Причём разные стороны зуба резал соответственно с наклоном в разные стороны. У меня ленточная пила позволяет наклонять стол только в одну сторону, поэтому я не стал использовать наклон её стола, а изготовил наклонное основание и прикрепил его струбциной к столу пилы. Сначала вырезал левые стороны зубцов при наклоне вправо, а затем перевернул упор и вырезал правые стороны. Оба пропила в основании соединил ручным лобзиком.

13.После этого зашлифовал каждый зуб и просверлил центральное отверстие.

14. Шестерня работает только верхними частями зубцов, поэтому тщательно обрабатывать их нижние части я не стал.

15. Установка «редуктора». Сначала ручной ножовкой срезал часть правой стойки и попытался установить мебельную гайку для крепления ведущей шестерни. Однако этот вариант оказался провальным. Из-за установленного в стойке подшипника закрепить гайку крепко длинными саморезами не получалось, а большой рычаг ведущей шестерни приводил к сильным биениям. Идея просто насадить большую шестерню на болт также была плохой: чтобы шестерня легко вращалась, нужен был небольшой люфт, а он также вызывал биения.

16. Пришлось в шестерню запрессовать подшипник, а вместо мебельной гайки поставить металлическую пластину толщиной 3 мм с креплениями, которые выходили за пределы подшипника в стойке. Чтобы компенсировать толщину металлической пластины, в шестерне с внутренней стороны сделал углубление.

17. На ведущей шестерне установил ручку и пронумеровал для удобства зубья (поворот на один зуб равен 1/4 поворота шпильки). Внизу на стойке сделал ответную риску для точного позиционирования. После этого отпилил лишний кусок шпильки справа и покрыл конструкцию воском для лучшего скольжения и защиты от влаги и грязи.

18. Поворачивая ведущую шестерню на разное количество оборотов, я получаю шипы разной толщины и даже могу делать их неодинаковыми.

Ссылка по теме: Как сделать своими руками самодельную стационарную циркулярку

Приспособление для раскроя брусьев

Для раскроя большого количества одинаковых брусьев имеет смысл изготовить приспособление, называемое седлом. Оно представляет собой три детали, соединенные в виде буквы “П” (спинка и две боковины). Ширина спинки должна соответствовать ширине распиливаемого бруса. Ширина боковин подбирается такой длины, чтобы они могли обеспечить достаточную опору для края подошвы циркулярной пилы до момента вхождения пильного диска в материал заготовки. Также в боковинах необходимо предусмотреть пазы или отверстия для надежного крепления приспособления на обрабатываемом брусе при помощи струбцин.

Схема сборки верстака.

Работа с данным приспособлением осуществляется следующим образом:

размечается линия отреза;
на расстоянии, равном рабочему расстоянию от линии отреза, выставляется и фиксируется приспособление;
осуществляется рез бруса перемещением циркулярки вдоль боковой поверхности приспособления.

Достоинством данного устройства является отсутствие необходимости в перенастройке при разрезании бруса, превосходящего по толщине вылет пильного диска. Для этого осуществляются два прохода пилы с противоположных сторон.

Конструкцию приспособления для работы с брусьями можно слегка улучшить по аналогии с модернизированным бруском-направляющей. Для этого на одну или обе боковины на расстоянии, равном рабочему, крепятся бруски, служащие упором для подошвы циркулярки. Таким образом, край боковой детали будет совпадать с требуемой линией распила.

Элементы конструкции созданного своими руками распиловочного станка по дереву

Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.

Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе

Главными элементами стационарных циркулярных установок являются:

Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.

В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.

Циркулярки любого неподвижного типа состоят из основных частей

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

направляющая из фанеры;
рельсовое стусло из уголка;
шина из алюминиевого профиля;
линейка из строительного правила;
выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

распиливать дерево, двигаясь вдоль волокон;
пилить дерево поперек волокон;
раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
как правило, эти модели имеют небольшую мощность;
размер распилочного диска в ручных пилах небольшой;
глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

пропил делают в цельном листе;
столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Как сделать подвижную каретку для циркулярки своими руками

Самый простой вариант салазок показан на следующем видео:

Пошаговая инструкция изготовления

Изготовление подобных простых вариантов проводится по следующей последовательности.

Расчет размеров

Они должны соответствовать размеру рабочего стола, с учетом размеров заготовок, которые будут пилиться. Для маленьких заготовок требуется небольшая площадь, и наоборот. На приведенном видео, салазки значительно шире рабочего стола, используются дополнительные опоры.

Выбор материала

Используется материал, который есть под рукой, либо в продаже по доступной цене.

Разметка листа для рабочего стола.
Распиловка материала на подвижный стол электролобзиком, ручной или электропилой, УШМ и т.д.
Замер направляющих брусков (уголков, профиля) на продольные и задний поперечный упоры.
Распиловка направляющих по длине.
Сборка. При этом главное, чтобы направляющие с обеих сторон были строго параллельно диску. Для этого выдерживается следующий порядок: Прикручивается одна направляющая, салазки ставят на место. Вторая направляющая прикручивается по фактическому расположению ползунка. Затем выполняется пропил рабочего стола салазок под диск самим пильным диском по дереву. При этом салазки просто передвигают навстречу работающему диску. Если стол из металла, его прорезают диском по металлу по разметке.
Установка заднего упорного бруска.

В варианте, показанном на видео, в качестве регулятора ширины пропила используется боковой упор – простой П-образный металлический профиль на струбцине.

На фото боковые направляющие выполнены другим способом.

Здесь они не прикреплены с боков неподвижного стола, а расположены снизу. На дне салазок прикреплены ползунки, на неподвижном рабочем столе под ползунки имеются пазы.

Такой вариант меньше склонен к перекосу и заклиниванию.

Самодельные салазки с заводскими линейными направляющими, имеющие подшипники скольжения, такого недостатка лишены совсем. Их устанавливают сбоку неподвижного стола, на специальной станине. Подвижный рабочий стол может проходить как сверху неподвижного, так и на одном уровне, как на станках заводского изготовления. При этом расстояние от подвижного стола до пильного диска должно быть минимальным.

Необходимые материалы и инструменты

Для изготовления простейших салазок, типа показанных на видео, требуется:

Листовой материал. Рабочий стол может быть выполнен из разных материалов:

фанера толщиной от 10 мм и выше;
алюминий толщиной от 5-10 мм;
черный металл толщиной от 3-5 мм (чем больше площадь, тем толще, чтобы не гнулся), но это тяжелый материал;
любые другие негибкие и не хрупкие, достаточно прочные материалы (текстолит, стеклотекстолит, пластики с подходящими свойствами, ОСБ и т.д.);
брусок для фиксации заготовки сверху стола;
упор для ограничения ширины заготовки (уголок на струбцине, брусок на саморезах и т.д.).

Направляющие могут быть выполнены из разных материалов: бруски из сухой твердой древесины, мебельного ДСП, металлические уголки, специальный профиль для направляющих заводского изготовления, в том числе и с подшипниками.

Инструмент для изготовления применяется разный, в зависимости от наличия его у мастера и материала. Например, пилить материал можно ручной ножовкой, пилкой по металлу, отрезным диском УШМ, дисковой электропилой, сабельной пилой, электролобзиком.

Закрутить саморезы можно шуруповертом, электродрелью с регулятором оборотов, ручной отверткой и т.д.

В принципе, конструкция довольная простая и не требует каких либо чересчур подробных пошаговых инструкций.
