Полезные самоделки из бензопилы Дружба

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

  1. Самым важным шагом считается подготовка чертежа, руководствуясь которым, вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки.
  2. Чертежи найдены, а значит, пора собирать раму для нашего мотокультиватора.
  3. Как только рама готова, к ней крепится мотор пилы и ее бензобак.
  4. В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал.

В данном видео рассмотрим мотокультиватор из бензопилы дружба:

Для реализации идеи подготовьте следующие материалы:

  1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал.
  2. Руль, снятый с мопеда или мотоцикла.
  3. Сварочный аппарат.
  4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока.
  5. Колеса от нерабочей техники.
  6. Трансмиссия.

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

  1. Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил.
  2. Легкое.
  3. Малогабаритное.
  4. Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время.
  5. Экономное.

В качестве примера для сборки рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи, и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы.
  2. Масса – 7 килограмм.
  3. Объем бензобака – 0,55 литра.
  4. Объем масляного бачка – 0,26 литра.

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Урал

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

  1. Мощность Урала выше, чем Дружбы, и составляет 5 лошадиных силы.
  2. Двигатель во время работы вырабатывает много копоти.
  3. Редуктор, установленный на пилу, имеет свойство время от времени клинить.
  4. Мелкие соринки, попадая в двигатель пилы Урал, сгорают, не причиняя ему особых повреждений.

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Приступаем к креплению бура

Безусловно, как и двигатель, бур должен быть крепко зафиксирован. Но сделать это намного легче. Для его крепления можно взять трубу и соединить редуктор и бур такой трубой, а потом зафиксировать эти соединения. Большим плюсом такой конструкции будет то, что бур можно будет заменить при необходимости (например, может понадобиться пробурить отверстие другого размера).

Можно попробовать сделать и «продвинутый» бур, у которого будет возможность не только для горизонтального, но и для вертикального бурения. Для этого нужна еще одна рама (сделанная из металлической трубы) с приваренным куском вертикальной трубы.

К корпусу, который был изготовлен в первую очередь, нужно приварить еще металлические кольца. Эти кольца должны без зазоров надеваться на вертикальную трубу. Теперь вся обновленная конструкции надевается на трубу бура. Можно начать бурить.

Плюсов у такого «продвинутого» бура два: во-первых, становится возможным вертикальное бурение, во-вторых, бурить становится намного удобнее. Минусов, правда, тоже два: во-первых, он становится более тяжелым, во-вторых, при очень глубоком бурении труба бура будет мешать.

От второго минуса можно избавиться, если сделать направляющую трубу бура из частей, выдвигающихся одна из другой. Конечно, у этих частей не должно быть зазора, но они должны двигаться друг в друге. Да, и конструкция станет еще тяжелее.

Можно сделать и так, что бурить можно будет и под заданным углом. Но нужда в таком бурении возникает настолько редко, что лучше специально не задумываться над этой проблемой.

Видео обзоры и уроки как сделать снегоуборщик

Отзывы владельцев самодельных снегоуборщиков Любой мужчина, который собственными руками собрал снегоуборочную машину, назовет множество достоинств этой конструкции. Основным плюсом является доступность, низкая стоимость, возможность работать с обычными материалами и инструментами, которые у каждого есть в гараже. Для неопытных мастеров это занятие может показаться сложным, однако же со всем быстро можно разобраться, благодаря множеству обучающих видео, схем и чертежей как собрать снегоуборщик из бензопилы своими руками.

“Пользуюсь снегоочистителем, который собрал пару лет назад. Нашел в гараже отцовскую старенькую бензопилу “Дружбу”, купил некоторые инструменты, листы и трубы. В интернете нашел много схем, как правильно собрать снегоочистители своими руками, много видео и рекомендаций. Немного подправил чертежи, сам инженер по образованию. В итоге, получилась рабочая машина, которая качественно и быстро убирает лишний снег со двора.”

“Сломался мой обычный снегоуборочный аппарат и все никак не мог купить новый. Сосед посоветовал собрать своими руками из бензопилы. Я никогда раньше этого не делал, руки растут из плеч, но без помощи опытного соседа не обошлось. Взяли движок старенькой бензопилы Штиль, докупили крепежей, металлических труб и листов. Пару дней работы и отличный самодельный снегоуборщик готов. Мощность достаточно большая, снег убирает быстро, в любом случае быстрее, чем работать руками и лопатой.

Достоинства: низкая стоимость, удобство, доступность материалов, производительность

Недостатки: пришлось хорошенько поработать руками и головой, но оно того стоило.”

Изготовление снегоуборочной машины – алгоритм действий

Начинать изготовление агрегата следует с создания или изучения уже имеющихся чертежей. Это позволит заранее предотвратить возможные ошибки, и выполнить работу максимально быстро.

Правильный порядок действий выглядит следующим образом:

В первую очередь нужно подготовить раму. От ее качества зависит надежность машины, поэтому для ее изготовления следует выбирать надежные материалы. Для начала нужно взять несколько одинаковых труб и приварить их друг к другу

При этом особое внимание уделяйте двум продольным трубам, которые служат не только частью рамы, но и выступают в качестве полозьев агрегата;
Передние части труб нужно срезать под углом, после чего заварить образовавшиеся отверстия, чтобы в них не попадал снег. Если этого не сделать, то растаявший снег внутри труб приведет к образованию коррозии

При этом вы даже не заметите этого;
К двум продольным трубам приварите две поперечные трубы. При этом последние должны располагаться в задней части конструкции, так как на них будет удерживаться мотор агрегата. Дистанция между поперечными трубами должна составлять около 20 см;
Далее из бензопилы необходимо извлечь двигатель. Вместо штатной приводной звездочки мотора, которая служит для натяжения цепи, нужно установить обыкновенную малую звезду. Ее можно взять от старого мотоцикла «Восход» или «Минск». Звездочку нужно закрепить неподвижно, приварив ее. Однако перед этим деталь потребуется отцентрировать;
После изготовления рамы нужно перейти к созданию рабочего элемента – шнека агрегата. Для этого возьмите трубу небольшого диаметра или вал, длиной 80–85 см. Такие размеры нужны для монтажа привода перед основной частью конструкции. Особое внимание следует уделять выбору подходящих подшипников;
Далее возьмите металлический лист, толщиной 2 мм, и вырежьте в нем 4 одинаковых круга, диаметром 30 см. В каждом кругу нужно вырезать отверстия, диаметром 22–23 см. Затем каждый из кругов потребуется подрезать, чтобы сделать из них витки;
Затем нужно определить центральную часть вала и приварить к ней 2 металлические пластины, длиной 13 и шириной 15 см. Листы расположите строго параллельно друг к другу. Они будут служить для отбрасывания снега в стороны при эксплуатации снегоуборщика;
Приварите к одной из сторон лопастей винтовые ленты. Далее установите на вал распорки, и приварите к ним другие концы винтовых лент. При этом все 4 винтовые пластины должны быть направлены в центр шнека. Вся изготовленная конструкция должна вписаться в 70-сантиметровый отрезок вала, так как на остальную его часть будет устанавливаться привод;
На следующем этапе нужно перейти к изготовлению корпуса. Для этого нужно взять 2 круглые боковины, размер которых должен быть на 7 см больше шнека. После этого потребуется приварить к окружности боковин металлический лист, толщиной не более 1 мм. В результате у вас должен получиться полукруг из металлических пластин. Проделайте в центральных частях боковин отверстия, и установите в них шнек;
Перед тем, как крепить шнек, на вал нужно установить подшипники и надежно прижать их. При этом помните, что шнек должен быть отцентрирован. Для крепления подшипников используйте обоймы;
Далее нужно собрать снегоотвод. Для этого понадобится алюминиевая труба, диаметром 15 и длиной 10 см. Вам также потребуется металлический лист, из которого необходимо сформировать короб. Для монтажа снегоотвода в задней части лопастей шнека нужно проделать отверстие. В него вставляется труба, и крепиться обычными болтами. Сверху на трубу наденьте и закрепите короб;
Затем наденьте на приводной отрезок вала звездочку от отечественного мотоцикла;
На последнем этапе изготовления нужно собрать всю имеющуюся конструкцию. Для этого корпус и шнек нужно установить и приварить к продольным трубам рам. Двигатель бензопилы установите на поперечные трубы так, чтобы ведущая и ведомая звездочки располагались строго в одной плоскости;
Установите на привод цепь и сделайте ручку из остатков металлических труб. Не забудьте вывести на ручку рычаг управления дроссельной заслонкой.

По окончанию сборки нужно протестировать агрегат. Для этого пройдитесь с ним по двору, убирая свежевыпавший снег, после чего перейдите к уборке залежавшихся снежных масс.

Схема самодельного устройства

Подход к проектированию и созданию пилорамы из бензопилы должен быть самым серьезным, ведь и сама мотопила является опасным оборудованием, тем более пилорама. Прежде всего, следует определиться с задачами, которые предполагается решать с помощью домашней пилорамы.

Естественно, мини пилорама не будет многопильным станком с расширенным функционалом, и произведенные пиломатериалы будут нуждаться в дальнейшей специфической обработке. Но выполнить простейшие операции – распил досок, реек, бруса, можно будет на достаточно хорошем уровне и в приличных объемах.

Инструменты и детали

Для сборки пилорамы из бензопилы понадобится пила, металлический профиль, направляющие и ролики, подшипники, гвозди, шурупы, из оборудования — сварочный аппарат, обычные инструменты.

Когда мастер заскучал: самоделки из бензопилы своими руками

автор

Дмитрий Мелёхин4.2k

Сегодня у многих жителей частного сектора в чуланах без дела пылятся старые пилы с двигателями внутреннего сгорания, такие как «Урал» или «Дружба». Это неудивительно, ведь прогресс не стоит на месте, современное оборудование намного легче, удобнее в использовании. Сегодня редакция Seti.guru подготовила обзор для тех, кто умеет и любит дарить, казалось бы, старым вещам вторую жизнь. Материал расскажет о том, какие можно выполнить самоделки из бензопилы своими руками, как это сделать и что потребуется для работы. Попутно стоит разобрать и способы самостоятельного изготовления техники в коротких пошаговых фото- и видеоинструкциях.

Читайте в статье:

Выбор бензопилы для домашней пилорамы

Основная деталь установки — цепная пила и к ее выбору нужно отнестись со всей внимательностью. Установить вы можете как новую, только что купленную пилу, так и бывшую в употреблении, типа марки “Урал”. Использовать для создания пилорамы можно не только бензопилу, но и электропилу. Единственное, о чем нужно помнить, вы будете ограничены в движениях из-за длины сетевого кабеля.

Для правильного подбора пилы важно изначально понимать целевое назначение установки. Для полупрофессионального, коммерческого использования отдавайте предпочтение стационарным пилорамам с мощными и производительными пилами

Бытовое применение оборудования позволяет выбрать менее мощную бензопилу, создав своими руками мобильную мини пилораму по чертежам из интернета.

Соблюдение безопасности во время работы

Во избежание сбоев и несчастных случаев вы должны соблюдать меры безопасности при работе с материалами и инструментами:

  1. При работе не допускайте, чтобы незнакомые люди входили в рабочую зону, особенно детей.
  2. Во время работы вы должны использовать защиту от шума и опилок, которые разбрасываются во время резки.
  3. Вам нужно иметь аптечку со всем, что вам нужно использовать в случае порезов.
  4. При использовании циркулярной пилы на ней необходимо надевать защитную крышку.
  5. Не вливайте бензин в нагретый резервуар бензопилы.
  6. Используйте бензопилу только по назначению, не включайте ее на полную мощность, если она не работает.
  7. Не нажимайте на пилу очень сильно во время работы.
  8. Бревно для распиловки должно быть установлено с правой стороны.

Бензопила. это удобный инструмент, который можно использовать для самостоятельного производства досок. Он подходит для использования на частной ферме, где необходимо отремонтировать или построить новые хозяйственные постройки. В таких случаях не требуется. Поэтому их можно легко вырезать из любых логов требуемой величины. Когда вы приобретаете навыки, работа выполняется быстро, а качество досок превосходно.

Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.

Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.

Генератор

Для изготовления подходит бензопила с 2-тактным двигателем мощностью 2-3 л. с. В качестве электрогенератора используют часто электродвигатели от старых стиральных машин. Сочетание этих устройств позволяет получать на выходе электроток напряжением 220 В. Мощности такого бензогенератора достаточно для освещения, питания электрических приборов и инструментов, бытовой техники.

  1. Изготавливают кронштейн и крепят к нему электродвигатель. Устанавливают полученную конструкцию на внешнем конце шины бензопилы. При этом обеспечивают:
  2. перпендикулярность оси электродвигателя к плоскости шины;
  3. расположение шкивов обоих устройств в одной плоскости.
  4. Выходные валы двигателей снабжают шкивами подходящего диаметра.
  5. Одевают на шкивы ременную передачу.
  6. Изготавливают устройство для регулирования оборотов мотора мотопилы. Используют болт, который с помощью хомута крепят к ручке последней. Закручивание его приводит к увеличению количества оборотов, выкручивание — к уменьшению.
  7. Внешнюю пусковую обмотку электродвигателя снабжают 2 конденсаторами, которые рассчитаны на напряжение 400-450 В и имеют общую емкость 10 мкФ. Их подсоединение — параллельное.

С чего необходимо начать?

Если у вас участок совсем небольших размеров, для вас неоправданно покупать дорогостоящий мотоблок. К тому же такая техника требует тщательного ухода, покупки дополнительных смазочных жидкостей, горючего и деталей. Если у вас есть бензопила, вы с легкостью сможете ее модернизировать.

Бензопила имеет компактные размеры, небольшую массу, но при этом достаточно большую мощность. Именно поэтому она может выступать универсальным приводом, чтобы создать мотоблок для обработки земли.

Весь этап переделывания бензопилы в мотоблок проходит в несколько этапов:

  • создание чертежа. Без этого вы не сможете сделать действительно качественную технику. На схеме у вас должны быть обозначены все детали, места их крепления, а также четко просчитаны размеры;
  • изготовление рамы. Она должна быть из куба с углами 32 на 32 миллиметра;
  • мотор крепится на поперечные верхние каркасные углы, а бак для горючего с помощью кронштейнов монтируется немного ниже;
  • впереди также нужны вертикальные стойки, необходимые для промежуточных опор вала. Для монтажа подшипников нужно установить специальные опоры к продольным углам.

Циркулярка

Вариантов пилорамы два. Они отличаются вертикальным или горизонтальным расположением рабочего инструмента.

Устройство с вертикальным положением бензопилы содержит:

  1. Направляющую, которую делают из отрезка швеллера или прямоугольной профильной трубы. Длина ее должна быть больше размера обрабатываемых бревен.
  2. Салазки. Для изготовления используют 2 отрезка (по 40 см) уголка 50х50. Их по концам верхних полок приваривают перпендикулярно к 2 металлическим полосам толщиной 3 мм. Расстояние между внутренними поверхностями вертикальных полок уголков должно соответствовать размеру швеллера или трубы.

  1. Посередине каждого из уголков сверху приваривают одинаковые вертикальные пластины с соосными отверстиями.
  2. Вставляют в них стальной стержень, прикрепленный сваркой перпендикулярно к шине бензопилы. На стержне с двух сторон одного из вертикальных уголков располагают отрезки труб. Последние фиксируют болтами М8 через соответствующие отверстия с резьбой. Они служат для задания толщины получаемых досок.

Для работы циркулярки:

  1. Сверху бревна размещают направляющую и крепят ее к нему саморезами, имеющими потайные головки.
  2. Устанавливают на направляющую салазки.
  3. Включают двигатель бензопилы и перемещают ее вместе с салазками вдоль бревна.

Пошаговая инструкция для изготовления мотоблока из «Дружбы»

Процесс изготовления зависит от выбранного варианта конструкции, чертежа. Поэтапный разбор одной из модификаций:

  1. Из стальной трубы или профиля диаметром не меньше 20 мм изготавливается два основания (лонжерона). Сгиб производится так, чтобы концы были согнуты вверх.
  2. На длинной части приваривается руль, сваренный произвольно или взятый от мототехники. Основания соединяются и усиливаются поперечинами. Также к изгибу основания привариваются или прикручиваются платформы для АКБ и бензобака.
  3. Для крепления двигателя из труб или профиля изготавливается конструкция в виде салазок. На нее крепится мотор, и потом на основание.
  4. Далее производится монтаж воротникового фланца РУ-32 от автомобиля ВАЗ. Благодаря нему будет фиксироваться вал, передающий усилия от мотора. В качестве вала рекомендуется использовать также ВАЗовский вал редуктора. Для фиксации вала во фланце применяются подшипники диаметром 30 мм.
  5. Передаточное звено выполняется из звездочек от любого старого автомобиля или мопеда. Одно крепится на вал редуктора, другое на валу, на котором располагаются фрезы или колеса. Соединяются между собой цепь от старой мототехники.
  6. Далее производится монтаж и соединение всех деталей.
  7. Колеса и фрезы также можно изготовить самостоятельно, используя в качестве основы старые диски от автомобиля или от сельскохозяйственной техники. Полученные детали монтируются на стальную трубу или круг необходимого диаметра.

Также нужно продумать эффективную систему охлаждения принудительного типа. Предлагаются несколько вариантов. Самый простейший вариант – это установка вентилятора. Более сложные конструкции предлагают использование водяного охлаждения.

Как заставить пилу «Дружба» служить в другом виде?

Если вы горите желанием дать вторую жизнь такой пиле, то от вас потребуются некоторые навыки и знания конструирования. Ведь работать придётся с бензиновым агрегатом, а иногда – самостоятельно вытачивать детали для нового устройства на токарном станке. Хотя для этих целей может привлекаться знакомый токарь. Либо деталь может быть сделана на станке с ЧПУ.

Важно также понимать, что переделка пилы иногда не принесёт ожидаемой мощности. Например, мотокультиватор, которому «достался» двигатель от «Дружбы», вряд ли сможет запросто справиться с довольно большим огородом

Но постепенно с его помощью можно будет обработать небольшой участок. Многие умельцы наверняка смогут соорудить такой мотокультиватор, в котором энергию двигателя будет передавать шестерёнка на ведущее колесо.

Часто в деревне можно увидеть ещё рабочую косилку, для которой тоже была переделана бензопила «Дружба». Этот агрегат в пору сенокоса эксплуатируется без остановок длительное время и работает при этом не один сезон. Для создания такой косилки из конструкции пилы удаляется шина вместе с звёздочкой привода и цепью. При этом пила быстро переделывается в исходное состояние и способна запросто зимой резать дерево.

Если у вас, как говорится, ровные руки и есть небольшой садовый участок, то приобретать мотоблок вовсе не обязательно. Ведь обслуживание, а тем более, — покупка, — дело довольно дорогостоящее. Однако при наличии старой пилы «Дружба» или возможности её покупки за небольшую сумму, сделать мотоблок своими руками вполне возможно. Сам принцип такой переделки заключается в использовании двух звёздочек в качестве системы передачи усилия. Подобный самодельный мотоблок вполне сможет быть использован при работах на небольшом садовом участке.

Всем известна русская зама, которая часто преподносит настоящие «сюрпризы» в виде обильных снегопадов. Если у вас в такой период возникают серьёзные осложнения с уборкой снега, то стоит задуматься о конструировании небольшого снегоочистительного устройства, основой для которого и может послужить старая бензопила «Дружба». Для такого снегоочистителя нужно будет сконструировать шнековый механизм. Чтобы он качественно выполнял возлагаемые на него обязанности, материал для его изготовления должен быть эластичным и прочным. Такие характеристики имеются у резины. В качестве основы для передвижения самодельного снегоочистителя могут быть использованы санки. Сваливать снег возможно при переоборудовании водопроводной трубы с определённым изгибом.

Иногда в хозяйстве требуется такое устройство, как пилорама. Конечно, подобное устройство больших размеров вряд ли кто-то будет устанавливать у себя на участке. В то же время мобильное устройство, способное быстро распилить ствол дерева по определённым размерам, может быть вполне востребованным. Поэтому пилорама из бензопилы «Дружба» тоже была реализована народными умельцами. Подобных устройств существует несколько типов. Различаться они могут в основном конструктивно.

Для пилорамы из пилы «Дружба» должен быть создан какой-то стационарный каркас, который позволяет фиксировать саму пилу в определённом положении и задавать размеры для пропила. Но также есть конструкции, которые занимают очень мало места и их возможно даже сразу брать с собой в лес. И уже на месте распускать древесину.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

  • достаточная мощность полученного аппарата – до 4л.с.;
  • компактность, небольшие габариты мотоблока;
  • небольшой вес, маневренность, мобильность;
  • экономичный расход ГСМ;
  • двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
  • мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

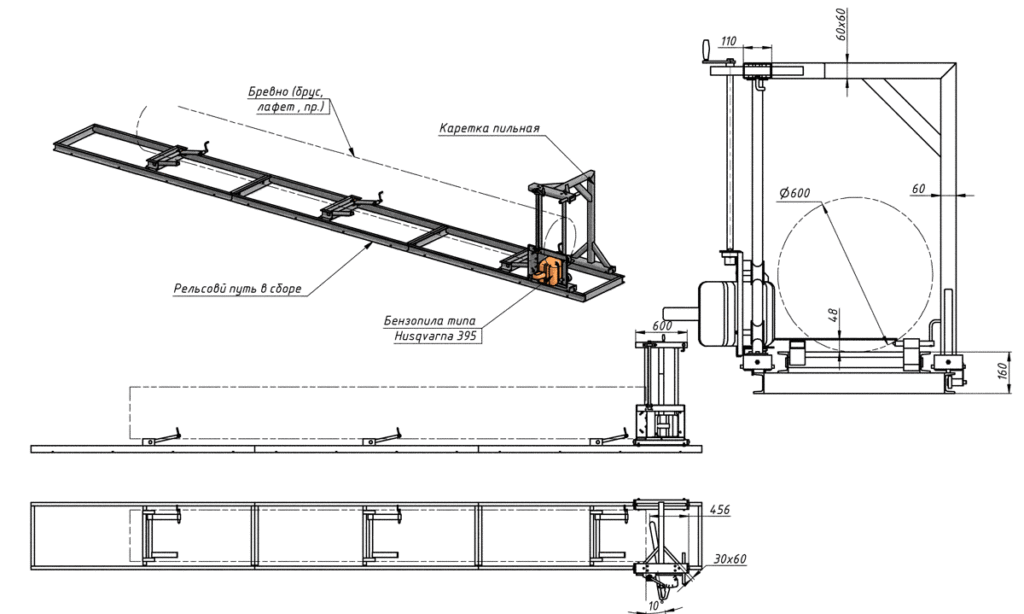

Как сделать пилораму из бензопилы: пошаговая инструкция с чертежами

Чтобы изготовить самодельную пилораму в домашних условиях, потребуется подготовить материалы:

  • инструмент, оборудованный бензиновым или электрическим мотором;
  • направляющие швеллеры с высотой полки до 150 мм (длина зависит от размеров будущей установки);
  • специальный механизм для передвижения инструмента или заготовки;
  • стальной уголок, применяемый для усиления конструкции и изготовления фиксаторов заготовки;
  • чертежи и схемы конструкции;
  • сварочный аппарат;
  • набор инструмента для соединения компонентов.

Последовательность шагов при изготовлении самодельной пилорамы шинного типа:

  1. Разметить швеллеры или иной металлический профиль для изготовления основания. Детали пилорамы свариваются между собой дуговой сваркой, для повышения жесткости и размещения фиксаторов бревна применяются дополнительные поперечные связи.
  2. Изготовить вертикальную раму, которая перемещается по основанию на роликах или шариковых подшипниках. К основному профилю устанавливаются дополнительные раскосы, повышающие жесткость конструкции. Опоры оснащены регулировочными болтами, позволяющими выбрать зазоры между внешней частью ролика и направляющей. Ширина рамы соответствует длине шины, установленной на пиле.
  3. Смонтировать на вертикальной раме механизм для регулировки положения пилы. В изделии нужно использовать специальный винтовой зажим, способный удержать пилу во время работы. Конструкция струбцины должна противостоять вибрациям и возможным ударным нагрузкам.
  4. Установить узлы, отрегулировать взаимное положение элементов и провести пробную распиловку. В процессе эксплуатации возможны поломки, которые потребуют доработки конструкции и введения дополнительных деталей, фиксаторов или регуляторов.

Описанный алгоритм изготовления пилорамы из бензопилы своими руками не является единственным вариантом конструкции. В свободном доступе имеются чертежи установок, созданных разными авторами, которые отличаются конфигурацией узлов или способами регулировки положения. Конструкторы снимают свои изделия на видео, которое можно посмотреть на специализированных сайтах.

Например, упрощенная самодельная пилорама из бензопилы состоит из отрезка швеллера, на котором установлена переходная плита с закрепленным инструментом. Установка монтируется на деревянный брус (он же является и заготовкой), уложенный на опоры. После каждого запила инструмент перемещается на расстояние, равное толщине изготовляемой доски. Недостатком конструкции пилорамы является неустойчивость, при опрокидывании установки существует риск травмирования оператора.

Дисковые установки собираются на базе электрического двигателя, допускается применение бензинового агрегата для вращения диска. Мотор крепится на раме через штатные точки крепления, в основании оборудования находится прямоугольный или квадратный узел, изготовленный из швеллера. В конструкции предусматривается стальной защитный кожух, закрывающий верхнюю часть диска. Рекомендуется установить малогабаритный переключатель, не позволяющий включить двигатель с открытым щитком (только для модификации с электрическим двигателем).

Для бытовых пилорамных установок рекомендуется использовать стальные дисковые пилы диаметром 500-600 мм. Рабочий элемент монтируется на выходной валик ротора двигателя, допускается использование повышающего редуктора с ременным приводом. Регулировка натяжения производится смещением корпуса мотора на основании. При изготовлении элементов конструкции рекомендуется располагать рабочую кромку диска на минимальном расстоянии от основания. Встречаются конструкции со специальным пазом в основании, предназначенным для вращающегося диска.

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи

Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Самостоятельное изготовление мотоблока из бензопилы Урал

Порядок сборки мотоблока с двигателем от Урала ничем не отличается от инструкции, представленной выше. Различия могут возникнуть из-за особенностей выбранного чертежа, но в основном они незначительны

После сборки обязательно протестируйте оборудование, делая это с максимальной осторожностью. Не забывайте устанавливать утяжелитель в передней части мотоблока, надежно фиксируя его на корпусе

Если деталь закрепить ненадежно, во время работы мотокультиватор начнет вибрировать, что приведет к повреждению двигателя.

Желательно собирать конструкцию под присмотром опытного специалиста, хорошо разбирающегося в технике. Собирать самодельную технику впервые, без опыта в данной сфере, чревато непредсказуемыми последствиями. В лучшем случае вы просто угробите пилу, а в худшем – пострадает ваше здоровье. Помните, что соблюдение техники безопасности и внимательность при выполнении всех этапов сборки – залог стабильной работы устройства. По возможности приобретите нормальный мотоблок, а самодельный аппарат используйте в крайних случаях.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Подведём итог

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
