Ресивер для компрессора. точный расчёт и подбор

Однокамерное и двухкамерное устройство ресивера

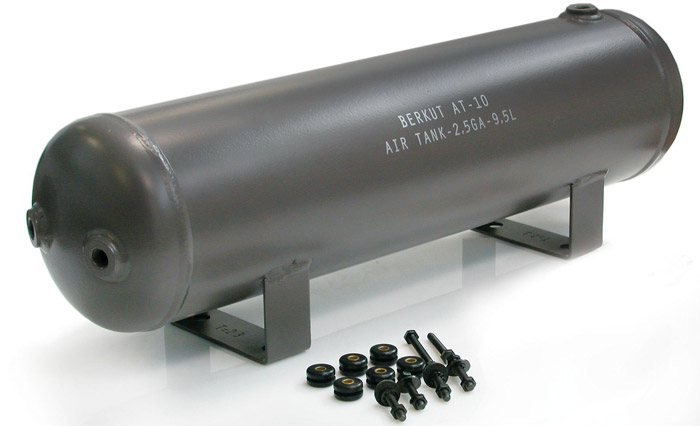

Ресивер для компрессора состоит из двух основных элементов:

  • емкости (баллона);
  • редуктора.

Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.

Различают два вида редукторов:

  • однокамерные;
  • двухкамерные.

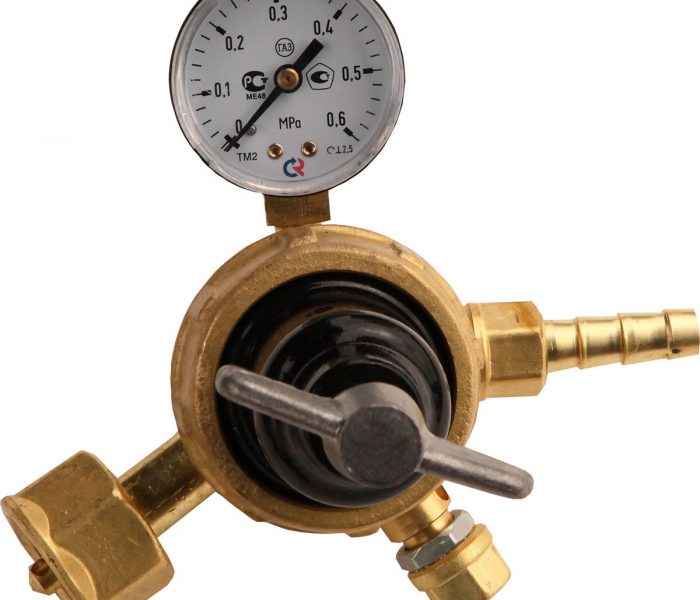

Однокамерные редукторы

Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.

Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.

Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.

Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.

Двухкамерные редукторы

В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.

Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.

Устройство двухкамерного редуктора

Как подобрать оптимальные параметры ресивера?

Кроме вместимости, ресивер для компрессора характеризуется также:

  1. Предельными значениями влажности воздуха.
  2. Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
  3. Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).

Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.

Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, http://www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м 3 /мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.

Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:

  • Для компрессора мощностью до 5 кВт – до 100 л;
  • Для компрессора мощностью до 10 кВт – до 300 л;
  • Для компрессора мощностью до 20 кВт – до 550 л.

Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:

V = (400×8)/60 = 53,33 (л)

Определяемся с параметрами

Помимо вместительности, ресивер для компрессора может характеризоваться по следующим параметрам:

  1. Требованиям к месту размещения (в пределах загрязненного механическими частицами воздуха, например, недалеко от циркулярных пил, вдали от взрывоопасных, горючих материалов и источников тепла).
  2. Условиям работы (относительная влажность воздуха не должна быть больше 75-80 процентов, температура в районе 15-40 градусов).
  3. Максимальным показателям влажности воздуха .

Характеристики ресивера для компрессора подбираются следующим образом. Первым делом определяются максимальные и минимальные показатели давления, продолжительность работы и необходимый расход сжатого воздуха. Следующим шагом при помощи таблицы с онлайн-расчетами, которую можно запросто найти в интернете по запросу, находятся искомые данные. К примеру, в случае с максимальным/минимальным перепадом давления в 4/3 ат, продолжительностью максимальной нагрузки в 5 минут и расходом воздуха в 0,1 м 3 /мин оптимальным показателем объема бака ресивера будет считаться 500 литров.

Этот метод ориентирован на время, в течение которого ресивер будет полностью опустошен. Однако существует и более простая табличная методика, позволяющая соотнести потребляемую мощность компрессора с объемом ресивера. Среди них стоит выделить наиболее часто используемые соотношения:

  • До 550 литров для компрессоров мощностью до 20 кВт;
  • До 300 литров для 10 кВт моделей;
  • И до 100 литров для 5 кВт изделий.

При необходимости промежуточные значения можно вычислить интерполяцией. Существуют и экспериментальные зависимости. Согласно одной из них емкость резервуара ресивера не должна быть менее производительности компрессора в течении 8 секунд постоянной работы. В таком случае объем бака при показателе расхода воздуха в 400 л/мин можно вычислить так:

V = (400*8)/60=53,33 л

Округлив в большую сторону получим 54 литра.

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим образом.

  1. Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
  2. Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
  3. После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
  4. Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
  5. В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Для этой проверки необходимо включить компрессор и с использованием расходомера проверить скачок напора в длительном режиме эксплуатации (порядка 20 минут).

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Дополнительный ресивер для компрессора своими руками

Ряд работ в домашнем хозяйстве или в небольшой мастерской требуют повышенного расхода сжатого воздуха, с которым обычный бытовой компрессор не справляется. Одним из выходов является установка дополнительного ресивера для компрессора. Такое устройство можно приобрести (цена вопроса, в зависимости от объёма, составляет 12000…15000 руб.), а можно и изготовить самостоятельно. Тем более, что большинство предлагаемых моделей ресиверов ориентированы на штатные компрессоры, чем и объясняется высокая цена на них.

В зависимости от расчётной объёма (подключение дополнительного ресивера проще выполнять последовательно к основному) для изготовления можно приспособить баллон от сжиженного газа либо корпус огнетушителя.

Баллон под самодельный ресивер прежде очищается от остатков газа. Для этого входной вентиль необходимо удалить (применение электроинструмента недопустимо, поскольку в баллоне могут сохраниться остатки газа). Далее, ёмкость заполняется водой, и отстаивается в течение суток. После этого в баллон можно вваривать трубчатые разветвители под шланги, хотя можно предусмотреть и резьбовые пробки с надёжными прокладками. Резервуар окрашивается атмосферостойкой краской.

В готовый ресивер можно установить манометр, а в донную часть баллона – конденсатоотводчик. Типоразмер конденсатоотводчика должен быть согласован с производительностью компрессора, его рабочим давлением и размерами присоединительной резьбы. Цены на конденсатоотводчики – в пределах 2500…3000 руб.

Готовый дополнительный ресивер, установленный для устойчивости на треногу, сваренную из стального прутка, имеет вид, показанный на фото.

При использовании рассмотренного устройства необходимо учитывать следующее:

  • Установка конденсатоотводчика на дополнительный ресивер обязательна;
  • Перед нагрузкой необходимо проверить электродвигатель компрессора на возможность его работы с дополнительным ресивером. Для этого включают привод компрессора на холостом ходу, и при помощи расходомера проверяют фактический перепад параметра при длительном (более 20 мин) включении. Если давление не опускается ниже минимально установленного, то дополнительным ресивером можно работать;
  • При падении давления придётся снизить желаемое значение продолжительности включения со штатных 75…80% до 50…60% (при меньших значениях самодельный ресивер использовать нецелесообразно).

Ресивер (воздухосборник) для компрессора

Какие бывают ресиверы и воздухосборники?

Для начала давайте разберемся, какого вообще объема бывают ресиверы. Если мы говорим о винтовых компрессорах, обычно используют ресиверы объемом 500л и 900л. Воздухосборники чаще используют объемом 3,2м3, 6,3м3 и 10м3. Здесь перечислены наиболее распространенные объемы ресиверов, хотя, конечно, модельный ряд ресиверов и воздухосборников значительно шире.

Кстати, ресиверами обычно называют емкости объемом до 0,9 м3, воздухосборниками емкости от 1м3 и выше. Ресиверы не подлежат регистрации в органах Ростехнадзора, воздухосборники нужно обязательно регистрировать и проходить процедуру проверки раз в три года.

Какой объем ресивера выбрать?

Мы работаем в сфере промышленного производства, поэтому будем говорить чаще о ресиверах, ведь именно они имеют наибольшее распространение, за счет того, что их можно устанавливать внутри производственных помещений и не нужно нигде регистрировать.

Для расчета объема ресивера есть специальная формула, не будем здесь ее приводить, ее легко можно найти в интернете. Если кратко, задается производительность компрессора, количество потребляемого воздуха, диапазон давлений и количество допустимых циклов включения-выключения компрессора. Вроде бы все несложно, но на практике этой формулой мало кто пользуется. Не всегда могут ответить на вопрос о допустимом количестве циклов работы винтового компрессора, не всегда понятно точное потребление, а оно может и меняться в течение рабочей смены. Так или иначе, если вам известны все вводные, вы сможете самостоятельно посчитать объем ресивера использую эту формулу.

Мы же можем посоветовать, опираясь на опыт, какой минимальный объем ресивера использовать для винтовых компрессоров разной мощности

Обращаю еще раз ваше внимание, речь идет о минимальном объеме, меньше которого использовать не рекомендуется, в большую сторону можно увеличивать объем ресиверов без проблем

  • Винтовой компрессор 4 кВт — 1 ресивер 500л
  • Винтовой компрессор 5,5 кВт — 1 ресивер 500л
  • Винтовой компрессор 7,5 кВт — 1 ресивер 500л
  • Винтовой компрессор 11 кВт — 1 ресивер 500л
  • Винтовой компрессор 15 кВт — 1 ресивер 500л
  • Винтовой компрессор 18 кВт — 1 ресивер 500л или 1 ресивер 900л
  • Винтовой компрессор 22 кВт — 1 Ресивер 500л или 1 ресивер 900л
  • Винтовой компрессор 30 кВт — 2 Ресивера 500л или 1 ресивер 900л
  • Винтовой компрессор 37 кВт — 2 Ресивера 500л или 1 ресивер 900л
  • Винтовой компрессор 45 кВт — 3 Ресивера 500л или 2 ресивера 900л
  • Винтовой компрессор 55 кВт — 3 Ресивера 500л или 2 ресивера 900л
  • Винтовой компрессор 75 кВт — 5 Ресиверов 500л или 3 ресивера 900л
  • Винтовой компрессор 90 кВт — 5 Ресиверов 500л или 3 ресивера 900л
  • Винтовой компрессор 110 кВт — 7 Ресиверов 500л или 4 ресивера 900л
  • Винтовой компрессор 132 кВт — 7 Ресиверов 500л или 4 ресивера 900л
  • Винтовой компрессор 160 кВт — 9 Ресиверов 500л или 5 ресиверов 900л
  • Винтовой компрессор 200кВт — 10 Ресиверов 500л или 6 ресиверов 900л
  • Винтовой компрессор 250кВт — 12 Ресиверов 500л или 7 ресиверов 900л

Один большой ресивер или несколько маленьких?

Мы рекомендуем делать выбор в пользу группы маленьких ресиверов, если, конечно, вам позволяет место на производстве. Мы уже говорили о преимуществах такого технического решения — можно установить группу ресиверов в помещении и нет необходимости регистрировать ресиверы. Установка ресиверов в помещении так же избавит вас от дополнительных проблем с влагой в сжатом воздухе, так как ваша пневматическая линия не будет выходить на улицу, вследствие чего в зимний период времени будут отсутствовать большие температурные перепады.

Где лучше всего ставить ресивер?

Чаще всего стандартная цепочка пневмонии выглядит следующим образом:

Винтовой компрессор — сепаратор циклонного типа — фильтр грубой очистки — осушитель воздуха — фильтр тонкой очистки. Где в этой цепочке оптимальное место для ресивера, до осушителя или после?

Если осушитель подобран правильно, то есть с запасом, относительно производительности винтового компрессора, мы рекомендуем устанавливать ресивер после осушителя. Это избавит ваш ресивер от агрессивных сред и продлит его срок службы.

Если осушитель подобран неверно, а это очень часто происходит, ввиду некомпетентности поставщиков, лучше поставить ресивер до осушителя, в таком случае ресивер будет работать как дополнительный сепаратор, уменьшая количество влаги, поступающей на осушитель и помогая ему делать свою работу.

Рекомендуем обращаться по вопросам покупки ресиверов и осушителей к профессионалам, это поможет сократить ваши затраты, время и нервы.

Ресивер компрессора. Точный расчёт и подбор

Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

  1. Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
  2. Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
  3. Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
  4. Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.

Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.

Ресивер — отстойник

При длительной работе компрессора, воздух, который подается через его нагнетательный патрубок, отличается повышенной температурой в отличие от температуры окружающей среды. Поэтому при соприкосновении с металлической поверхностью емкости он конденсируется в воду. Более того, сжатый воздух, закачиваемый компрессором поршневого типа, часто содержит мелкодисперсные капельки масла. Вся эта влага и масло не принесут пользы ни магистрали сжатого воздуха, ни пневмоинструментам. Они задерживаются на дне ресивера и беззатруднительно удаляются через сливной кран для конденсата, который находится в самой нижней точке емкости. Итак, первое и самое простое предназначение ресивера — это отстойник, очищающий сжатый воздух от ненужных примесей.

Классификация

Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.

При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.

Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.

Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.

Процесс изготовления компрессора из холодильника

Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.

Ресивер

Ресивер для компрессора из газового баллона

Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.

В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.

Монтаж компрессора

Устройство компрессора из холодильника своими руками

Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.

Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать. Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр

Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.

Обратный клапан и переходник на аппаратуру

Установка обратных клапанов — схема

Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.

В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.

Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.

Монтаж регулировочной аппаратуры

Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.

Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.

Регулировочная аппаратура на компрессоре

Подключение электрики

Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.

Провода питания компрессора от холодильника

Выбор ресивера

Технические требования к ресиверам компрессоров предъявляются достаточно жесткие. Являясь оборудованием, работающим под высоким давлением, они могут стать источником потенциальной опасности
. Важнейшими характеристиками, определяющими разрешенные параметры применения бака, считаются:

  • рабочее давление;
  • температурный интервал;
  • показатели относительной влажности воздуха.

Правила устройства и безопасной эксплуатации сосудов, работающих под давлением, регламентируют объем, периодичность и способ их контрольных испытаний на плотность и прочность. Они должны быть герметичными, без видимых дефектов и следов наружной или внутренней коррозии.

С технологической точки зрения воздушный компрессор с ресивером нужен для обеспечения работы определенного пневматического оборудования. Здесь важен необходимый расход газа с требуемым давлением. При этом учитывается режим эксплуатации с вероятными пиковыми нагрузками. Все эти показатели определяют минимальный объем ресивера
, способного обеспечить стабильное поступление воздуха.

Как подобрать ресивер к компрессору, уже имеющемуся в наличии? Воспользоваться специальными таблицами или калькуляторами расчета
.

Альтернативный вариант выбора емкостного оборудования основан на мощности компрессора.
Он дает простейшую зависимость:

  • 5 кВт – до 100 л;
  • 10 кВт – до 300 л;
  • 20 кВт – до 550 л.

Все остальные значения получают интерполяцией.
