Редукторы кислородные
Кислородный редуктор используется для выставления необходимого значения давления подачи кислорода из баллона. Характерной особенностью редукторов именно этого класса является синяя цветовая индикация и обязательное наличие двух манометров.
Так как при работе со сжатыми и легковоспламеняющимися газами необходимо максимально избегать нештатных ситуаций несущих риск для жизни, то для использования кислородного редуктора необходимо иметь полное понимание его функционирования и устройства, уметь провести грамотную диагностику и качественную проверку его работоспособности.
Как это сделать на практике мы опишем на примере кислородного редуктора из серии БКО (Рис. 1)
Начинать диагностику следует со стороны крепления кислородного редуктора к баллону, поэтому первым делом необходимо проверить наличие фильтра и состояние прокладки входного штуцера. Фильтр обязателен, так как он защищает редуцирующий узел кислородного редуктора от проникновения мусора, окалины и различных мелких частиц, которые могут засорить и деформировать редуцирующий клапан, что приведёт к его выходу из строя.
Для установки фильтра необходимо снять штуцер и прокладку и установить его «носиком» навстречу потоку газа. Далее устанавливаем прокладку — она должна быть изготовлена из материала, разрешённого для нахождения в контакте с кислородом, без расслоений, трещин и других дефектов. И накручиваем зажимную гайку на баллон. После её затяжки фильтр должен стоять жёстко и не болтаться.
Кислородный редуктор всегда имеет два манометра, которые должны быть повёрнуты лицевой панелью к пользователю для максимально эффективной работы и быстрого съёма показателей. Визуально же их исправность манометров можно определить взглянув на положение стрелки в нерабочем состоянии — она должна быть ровно на нуле.
Для проверки качества замены комплектующих и функционирования кислородного редуктора в принципе можно использовать только сжатый воздух или азот, другие газы для этих целей использовать категорически запрещено. На вход кислородного редуктора подаём минимальное для него давление, указанное в паспорте (для БКО 50 — 30 Атм).
Если при подаче газа наблюдается «самотёк» кислородного редуктора — т.е. свободное истечение газа при выкрученном задающем винте, то это указывает на отсутствие полной герметичности сопряжения редуцирующего узла и клапана. Такая неисправность устраняется заменой редуцирующего узла, или его вышедших из строя частей.
Для этого необходим специальный ключ, которым отвинчивается крышка редуктора (в моделях со съёмной крышкой) Далее извлекается нажимной диск, толкатель и выкручивается седло. Его нужно проверить на наличие забоин на заборной части клапана. Достаётся редуцирующий клапан и редуцирующая пружина. Чаще всего такая неадекватная работа кислородного редуктора возникает из-за деформации редуцирующего клапана вследствие отсутствия или некорректной работы фильтра на входе. Редуцирующую пружину также необходимо проверить на наличие ржавчины и слущивания покрытия.
В зависимости от состояния частей редуцирующего узла кислородного редуктора необходимо заменить вышедший из строя элемент и собрать узел. Его функциональность можно проверить даже без полной сборки самого кислородного редуктора, достаточного вставить пружину, клапан и закрутить седло. Проверка на стопроцентную герметичность можно провести путём обмыливания.
Замечание: Любой ремонт кислородного редуктора необходимо проводить только чистыми руками!
Для дальнейшей проверки работоспособности кислородного редуктора понадобится установить кран с расходной шайбой и выставить максимальное рабочее давление при открытом вентиле выхода. После этого выходной вентиль следует закрыть и проверить насколько изменились показания на манометре низкого давления кислородного редуктора. Если они увеличились в допустимой норме, значит, этот узел работает исправно.
Осталось проверить работу предохранительного клапана. В модели БКО он срабатывает при давлении 1,65 — 2,5 МПа. Для этого на одно отверстие клапаны мы наносим мыльный раствор, второе зажимаем пальцем и повышаем давление в камере низкого давления. Если клапан срабатывает раньше или позже допустимого значения, следует провести его регулировку — просто выкрутить или закрутить, в зависимости от необходимости, пробку клапана обычной плоской отвёрткой на срабатывание при необходимых значениях. Для того чтобы настройка клапана не сбилась он кернится и делается отметка краской.
В результате мы получаем рабочий отрегулированный кислородный редуктор готовый к эксплуатации.
Как выбрать бытовой пропановый редуктор
Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

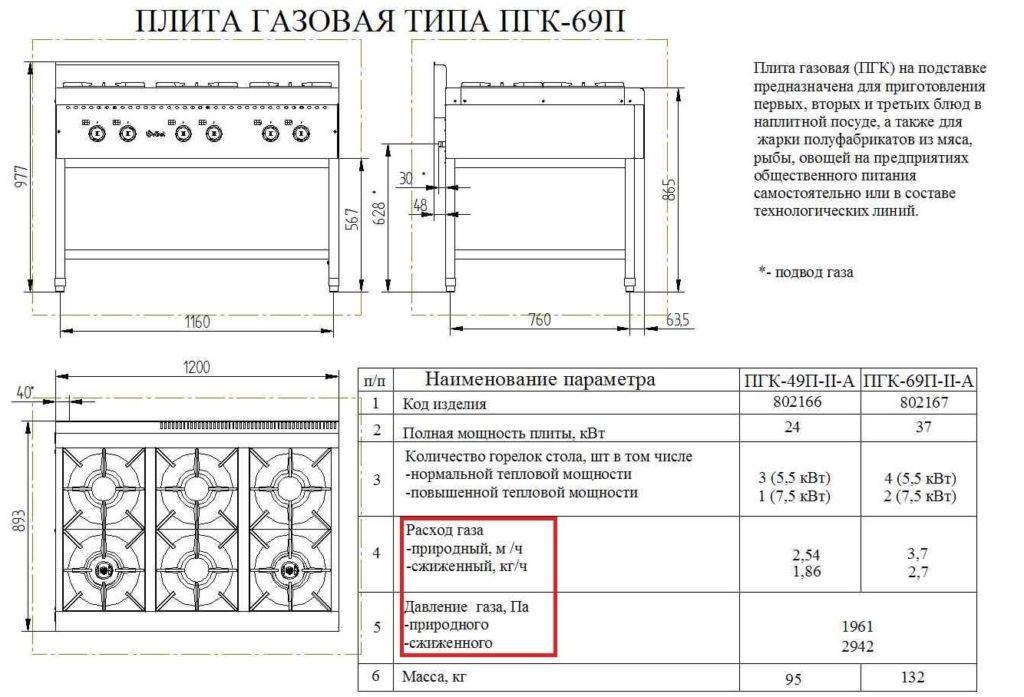

Образец паспорта на газовую плиту
Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

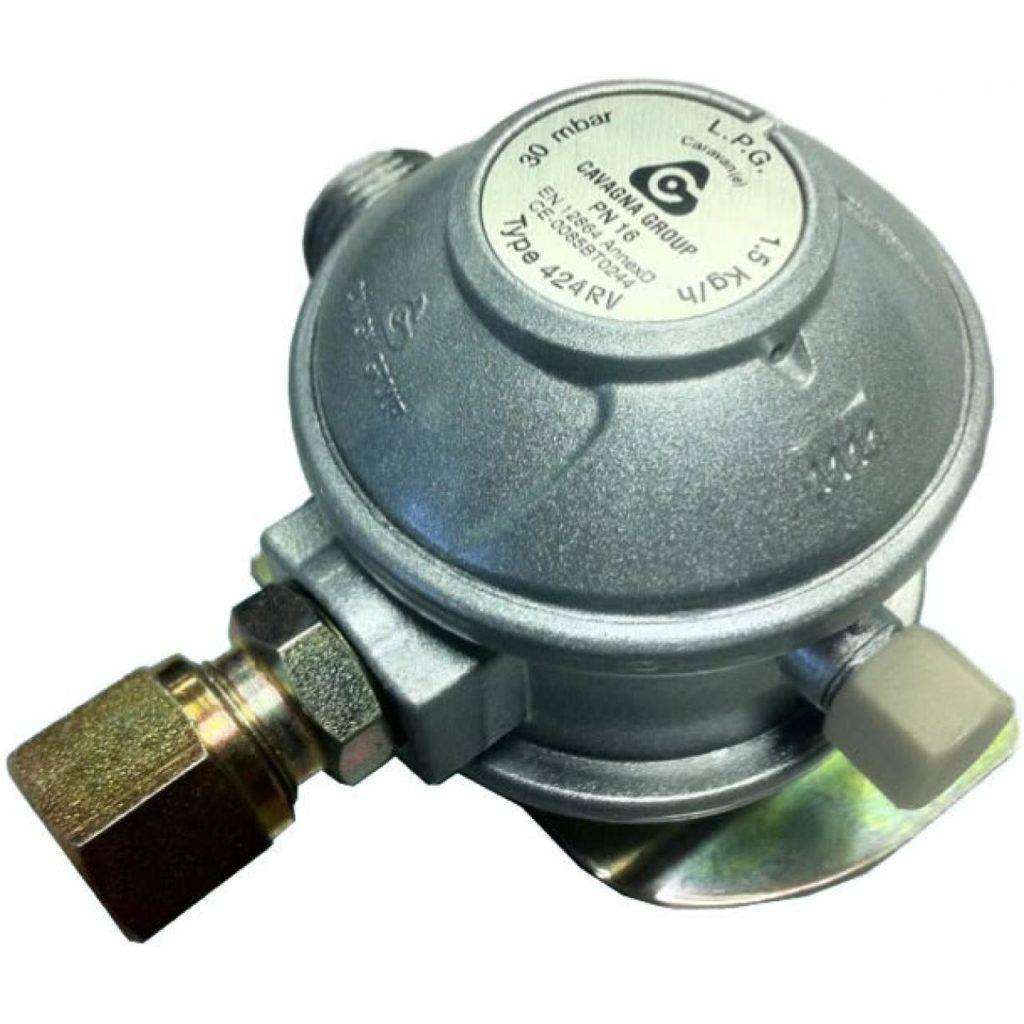

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar
30 mbar, 1.5 кг/ч (kg/h)
Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.
0,45 м3 (для пропан — бутана)
1000 Па — 1 кПа — 10 mbar
30 mbar — 0,03 bar
Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.
Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке
Правила установки и эксплуатации газового редуктора
Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.
Подключение через штуцер
Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:
- Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
- Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
- К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
- Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.
Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

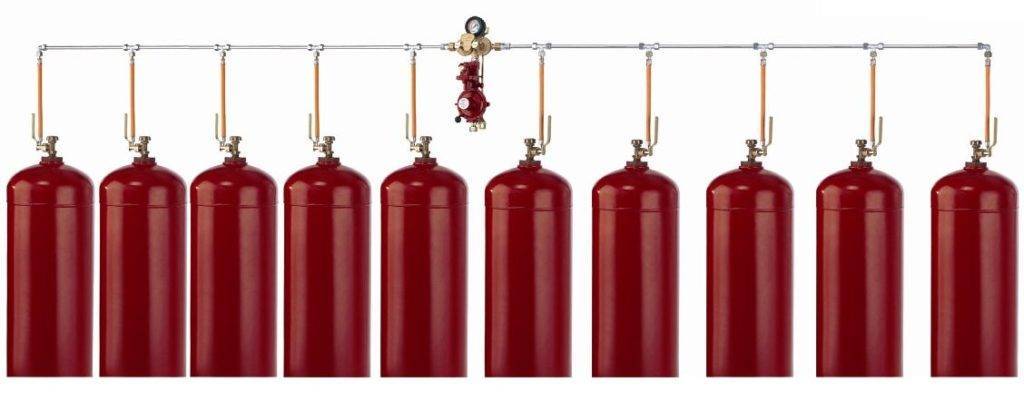

Пример подключения пропанового редуктора в групповой баллонной установке
Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.
Сжиженный газ, которым наполняются баллоны для последующего ипользования, всегда находится под повышенным давлением. Для его понижения на баллон необходимо устанавливать специальный вид запорно-распределительной арматуры – пропановый редуктор. Впоследствии редуктор автоматически поддерживает заданный уровень давления газа. По правилам техники безопасности устройство всегда окрашивается в ярко-красный цвет – такую же окраску имеют и баллоны с пропаном.
Схема устройств прямого и обратного действия
Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.
Схема редуктора прямого действия
В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.
Схема редуктора обратного действия
Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.
Как работает газовый редуктор?
Редуктор прямого действия
Газ под большим давлением из баллона поступает в камеру, оборудованную запорным клапаном. Клапан под воздействием избыточного давления открывается и начинает упираться в седло. После чего газ перестает подаваться на выход.
Мембрана, отвечающая за регулирование давления, под действием пружины начинает смещать клапан от поверхности седла. Давление снижается ввиду незначительного прохода и достигает безопасного, пригодного для эксплуатации.
Далее распрямившаяся пружина позволяет клапану открыть доступ к поступлению нового объема газа из баллона, и процесс регулирования повторяется. На нерегулируемых редукторах усилие пружины настраивается на заводе-изготовителе, являясь регулятором давления.
Редуктор обратного действия
Здесь принцип несколько иной. Поступающий газ от источника прижимает клапан к седлу, препятствуя его выходу. В конструкции заложен винт, при помощи которого регулируется усилие сжимания пружины.
Сжимая пружину винтом (регулятором), предохранительная мембрана изгибается, пропуская некоторое количество газа. Опорный диск приводит в действие обратную пружину после чего клапан поднимается, освобождая путь топливу.
Рабочая камера имеет такое же давление, как и в баллоне. Мембрана под действием пружины переходит в исходное состояние, и опорный диск перемещается книзу, при этом давя на обратную пружину. Вследствие чего клапан придавливается к седлу корпуса.
Стоит сказать, что многие отмечают большую популярность редукторов обратного действия. Они более безопасны при эксплуатации.
Применение баллонов из композитных материалов
Данный тип баллонов является новинкой среди емкостей, работающих с газами. В отличие от других баллонов, композитные баллоны имеют большую безопасность и меньшую массу. При взрыве композитной емкости не образуется губительных осколков
Баллоны, выполненные из композитных материалов также обладают антикоррозионными свойствами. Это свойство дает огромный плюс при эксплуатации. Не стоит забывать, что к емкостям, выполненным из композитных материалов, выдвигается ряд повышенных требований.
Главной задачей газорегулятора бытового при работе с композитными емкостями, является постоянная поддержка на выходе рабочего стабильного давления в заданном вами диапазоне. Газовые регуляторы в паре с баллонами подобного типа должны соответствовать стандартам ЕN 12864 (европейский стандарт).
В виде примера можно использовать прибор марки А300і — А310і
, отличие которого от обычного отечественного РДГС 1 — 1,2 в следующем:
- комплектуется гайкой, которая закручивается без применения больших усилий;
- больший срок эксплуатации прокладки под самим вентилем, который примерно составляет 10 лет;
- к конструктивному различию можно добавить размещение в уплотнителе вентиля бурта в форме круга и наличии утопленного носика в выходном отверстии. Эти конструктивные особенности необходимы для качественной герметизации соединения при сборке.
Регулятор можно применять как универсального вида, так и произведенного для конкретной модели баллона, выполненного из композитных материалов. Оптимальным, конечно, считается покупка регулятора и баллона от одного производителя.
В процессе передачи газа из емкости для хранения (баллона, газгольдера и т.п.) к потребителю используется редуцирующее приспособление. Рассмотрим основное назначение и устройство газового редуктора
, а также особенности его использования для разных целей.
Жиклеры для баллонного газа
Необходимо учесть один важный момент: плиты, изначально предназначенные для работы на магистральном природном газе, имеют жиклеры (форсунки), не подходящие для функционирования на баллонном пропане.
p, blockquote 8,0,0,0,0 –>
Жиклер похож на болт с отверстием в верхней части, через которое топливо поступает к конфорке. Форсунки для баллонного газа имеют меньший диаметр отверстия, поскольку давление сжиженного пропана выше, чем у природного топлива. Следовательно, для подключения такой плиты к баллону со сжиженным газом потребуется приобрести и заменить весь комплект жиклеров.
p, blockquote 9,0,0,0,0 –>
Новый набор обойдется в среднем в 200 руб. (стоимость зависит от марки плиты), его можно купить в магазине запчастей к газовому оборудованию или заказать у производителя.
p, blockquote 10,0,0,0,0 –>
p, blockquote 11,0,0,0,0 –>
Если требуется замена жиклеров, нужно сделать следующее:
- Снимаются конфорки, крышка конфорочного стола.
- При помощи шестигранного ключа достаются старые форсунки и вкручиваются новые.
p, blockquote 12,0,0,0,0 –>
Во всех нюансах процесса замены жиклеров можно разобраться, просмотрев видео.
p, blockquote 13,1,0,0,0 –>
p, blockquote 14,0,0,0,0 –>
Принцип работы редуктора
Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.
Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав горелки для кровельных работ, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.
При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы производителем. «Лягушки», как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.
https://youtube.com/watch?v=jRuGH9JFa0M
Конкретика
Как уже было замечено, редукторы могут быть бытовыми и промышленными. Также универсальные модели.
Бытовые версии могут быть не настраиваемыми.
Это простые модели. Они используются в быту и на природе. Вместе с домашними газовыми баллонами монтируются изделия РДСГ. Они отличаются очень простой конструкцией. Благодаря чему газ можно задействовать лишь в бытовых плитах. Эти изделия стоят мало и очень надёжны. Ещё существует редуктор типа Лягушка, есть модель РДСГ-1. Их следует применять только в баллонах с объёмом 12 – 50 л.
Класс универсальных настраиваемых редукторов имеет более сложную конструкцию и больший потенциал. Это отличный вариант для бытового применения и для работ в домашнем цеху. Изделия присоединяются к баллонам резьбовым способом, фиксируются надёжно.
У них есть манометр и настроечный винт, позволяющий варьировать функциональное давление в пределах 0 – 0,3 МПа. Их высший пропускной потенциал – 5 м3/час.
Категория профессиональных моделей создаётся из лучших износоустойчивых материалов. У них высочайшее качество сборки и настройки: 0,4 — 1,6 МПа.
У некоторых модификаций есть два манометра. Они отражают входное и функциональное давление.
Часто многие дачники и любители походов задаются такими вопросами, как: а нужен ли редуктор для газовой горелки? И нужен ли редуктор для газовой плиты на даче? Стабильная и безопасная работа любых газовых приборов и в любых условиях необходима всегда. Даже, если острой необходимости в редукторах там нет, подстраховаться не помешает. Остаётся решить, какой редуктор нужен для газовой плиты.
Так как плита и горелка работают на пропановой основе, нужен пропановый редуктор. Подобрать эти изделия нужно, изучив их и сопоставив их характеристики. Из них ключевые это:
- Назначение прибора.
- Высшее входное давление.
- Функциональное давление.
- Высший расход газа.
- Метод присоединения.
- Планируемый эксплуатационный срок.
- Стоимость.
Например, если у вас планируется подключение настольной портативной плитки только по выходным, расход газа по вашим расчётам – 5 л в месяц, то вам нужна ёмкость на 5 л и редуктор Балтика РДСГ-2.
Для статичной плиты, имеющей духовку, необходима ёмкость 27 или 50 л. Подходящий редуктор — Лягушка РДСГ-2.
Здесь часто возникают вопросы – а что вообще делает газовый редуктор Лягушка? Почему он так назван? Каково его назначение?
Зачем нужен газовый редуктор лягушка? Его функции, как и у других газовых редукторов, это стабилизация давления, безопасность и т.д.
Почему лягушка? Это устройство прямое. В нём газ следует через штуцер. Открывается клапан и прижимается к седлу пружиной. Газ с высоким давлением не проникает в камеру. Мембрана вытесняет клапан из этого седла. Давление плавно снижается до рабочих значений аппарата, к которому монтирован редуктор.
Пружина выпрямляется. Клапан отсоединяется от седла и не мешает потоку газа. При росте давления пружина вновь придавливает клапан, газ не идёт. Такое принцип напоминает прыжки лягушки. Да и по форме прибор на неё похож.
При необходимости подключения композитной ёмкости к тепловому зонтику лучше использовать импортные изделия с разъёмом KLF
Для ведения газовой сварки в домашнем цеху оптимально подходит профессиональная модель БПО 5-3 Krass. Она гарантирует расход максимум 5 м3 в час и позволит настраивать рабочее давление до 0,4 МПа. И для этой задачи у неё есть маховик и манометр. Благодаря последнему можно скрупулёзно назначать давление под нужды газовой сварочной техники.
Как выбрать бытовой пропановый редуктор
Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:
Образец паспорта на газовую плиту
Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.
Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar
30 mbar, 1.5 кг/ч (kg/h)
Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ
То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.
0,45 м3 (для пропан — бутана)
1000 Па — 1 кПа — 10 mbar
30 mbar — 0,03 bar
Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.
Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке
Правила установки и эксплуатации газового редуктора
Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.
Подключение через штуцер
Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:
- Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
- Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
- К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
- Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.
Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.
Пример подключения пропанового редуктора в групповой баллонной установке
Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.
Редуктор для бытового газового баллона является промежуточным звеном в цепочке источник газа-потребитель газа. Выполняет функцию стабилизации рабочего давления пропан–бутановой газовой смеси, находящейся в баллоне в сжиженном состоянии, а значит, под большим избыточным давлением.
Последовательность установки и использования
Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:
- Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
- Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
- После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.
- Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
- При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
- После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
- Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.
Источник
| p Шаг резьбы в (мм) | S Размер гайки под ключ в (мм) |
| Значение Значение параметра | |
| Диаметр номинальный резьбы (d) | М27 |
| Шаг резьбы (p) | 3 (мм) |
| Размер гайки под ключ (S) | 46 (мм) |
| Диаметр описанной окружности (е) | 50.9 (мм) |
| Высота гайки (m) | 24 (мм) |
| Направление резьбы | LH |
| Масса гайки | 0.220 (кг) |
| Значение Значение параметра | |
| Длина штуцера (l) | 26 (мм) |
| Диаметр наружный (d1) | 9 (мм) |
| Диаметр внутренний (d2) | 6 (мм) |
| Масса штуцера | 0.115 (кг) |
Типовые неисправности и их ремонт
Отклонение рабочего давления от заданного может вызываться следующими причинами:
- Поломка пружины или ее смещение.
- Разгерметизация корпуса.
Утечка газа вызывается:
- Повреждение мембраны.
- Разгерметизация корпуса.
- Выход из строя клапана.
Некоторые редукторы выполняются разборными. Они, в принципе, доступны для самостоятельного ремонта. Неразборные газовые редукторы, разумеется, в случае неисправности подлежат замене целиком.
Так, например, домашнему мастеру, владеющему базовыми навыками слесарных работ, вполне под силу заменить пружину или мембрану в нерегулируемом газовом редукторе «Лягушка». Корпус с нарушенной герметичностью ремонту не подлежит. В этом случае все устройство придется заменить.
После замены поврежденных деталей на новые из ремонтного комплекта и сборки газового редуктора необходимо проверить его герметичность с помощью мыльного раствора.
