Ресивер для компрессора: назначение, параметры, виды оборудования

Принципиальная схема работы

В общем случае работу ресивера можно описать следующим образом.

При помощи входного патрубка воздух из компрессора подается в бак, где и накапливается до достижения необходимой величины рабочего давления.
В процессе накопления воздух охлаждается, в результате чего на дне бака скапливается конденсат — таким образом осуществляется дополнительное осушение рабочей среды, что способствует уменьшению влияния коррозии на все элементы системы. Сливают конденсат, который собирается на дне бака, через специальный краник.
При достижении необходимой величины давления сжатый воздух поступает в выходной трубопровод и по нему подается на подключенный пневмоинструмент.

Дополнительный ресивер для компрессора своими руками

Некоторые работы, которые выполняются домашней мастерской или гараже требуют наличия сжатого воздуха. И может сложиться такая ситуация, когда бытовой компрессор с поставленной задачей не справляется. В этом случае ситуацию можно разрешить, установив на существующий агрегат установить вспомогательный ресивер. Это устройство можно или купить в специализированном магазине, например, запасных частей для автомобиля. Там можно купить ресивер для пневматической системы КАМАЗа, или изготовить его своими руками.

Большая часть предлагаемых ресиверов изготовлены под определенную модель и, отличаются высокой ценой. В зависимости от планируемого размера емкости для самостоятельного изготовления, можно использовать или баллон для пропана, или корпус огнетушителя.

Выбор воздушного ресивера

Назначение воздушного ресивера

Ресивер воздушный

Поддержание постоянного давления в пневмосистеме в случаях неравномерного потребления пневмоинструментом сжатого воздуха
Сглаживание пульсаций при подаче воздуха в пневмооборудование
Поддержание нормального режима работы компрессорной установки
Уменьшение числа перепусков компрессора
Охлаждение сжатого воздуха
Осушение сжатого воздуха путем сбора и удаления из него конденсата
Подача дополнительного объема воздуха при кратковременном потреблении, превышающем потенциал компрессора.

Любая пневмосистема должна быть оснащена ресивером, однако к его выбору надо подходить очень ответственно.

Выбор ресивера

Ресивер воздушный подбирается в зависимости от конкретной задачи, стоящей перед пневмосистемой. Параметры воздухосборника рассчитываются по специальным формулам. При расчете учитываются следующие факторы:

производительность компрессорной установки
тип системы регулирования (механический или автоматический)
требования к качеству сжатого воздуха (необходимость осушения, удаления паров масла, влаги, твердых частиц)
способ получения сжатого воздуха – использование компрессора поршневого или винтового типа. Пневмосистемы, в которых применяется поршневой компрессор, нуждаются в ресиверах большего объема, чем системы с винтовыми установками.

Если ресивер воздушный выбирается в момент, когда еще мало данных о будущей компрессорной системе в целом, то единственным параметром, без которого невозможно выбрать оптимальный вариант, является производительность компрессора. В данном случае объем воздухосборника должен равняться:

для поршневых компрессоров — производительности установки, увеличенной на 20%
для винтовых компрессоров – достаточно всего 30-35% от производительности установки, поскольку режим холостого хода не оказывает негативного влияния на винтовые конструкции.

Поскольку в некоторых пневмосистемах может использоваться не один, а сразу несколько компрессорных установок, допустимо оснащать такую систему всего одним ресивером. Минимальный размер такого ресивера следует рассчитывать, исходя из параметров компрессора, имеющего самый высокий показатель производительности.

Следует отметить, что приблизительный расчет объема ресивера лишь по одному показателю, то есть производительности компрессора, может привести к неточностям и снижению эффективности пневмосистемы. Поэтому всегда лучше воспользоваться помощью специалистов нашей компании, которые имеют большой опыт и помогут правильно выбрать ресивер воздушный с учетом особенностей компрессорной установки, пневмооборудования и условий его эксплуатации.

Ресиверы ALUP

Большим спросом во многих странах мира пользуются ресиверы немецкой компании ALUP. Данный производитель предлагает вертикальные ресиверы, изготовленные из высококачественных материалов. Это:

окрашенные ресиверы, выдерживающие максимальное давление от 11 до 15 бар, объемом от 200 до 5000 л, рассчитанные на срок эксплуатации 10 лет
оцинкованные ресиверы, выдерживающие давление 11 и 12 бар, объемом от 200 до 3000 бар. Данные воздухосборники могут прослужить 25 лет, благодаря оцинкованному корпусу, который не подвержен окислению и коррозии.

Большинство моделей оснащено манометром и предохранительным клапаном и может применяться как в крытых помещениях, так и непосредственно на улице.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.

Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

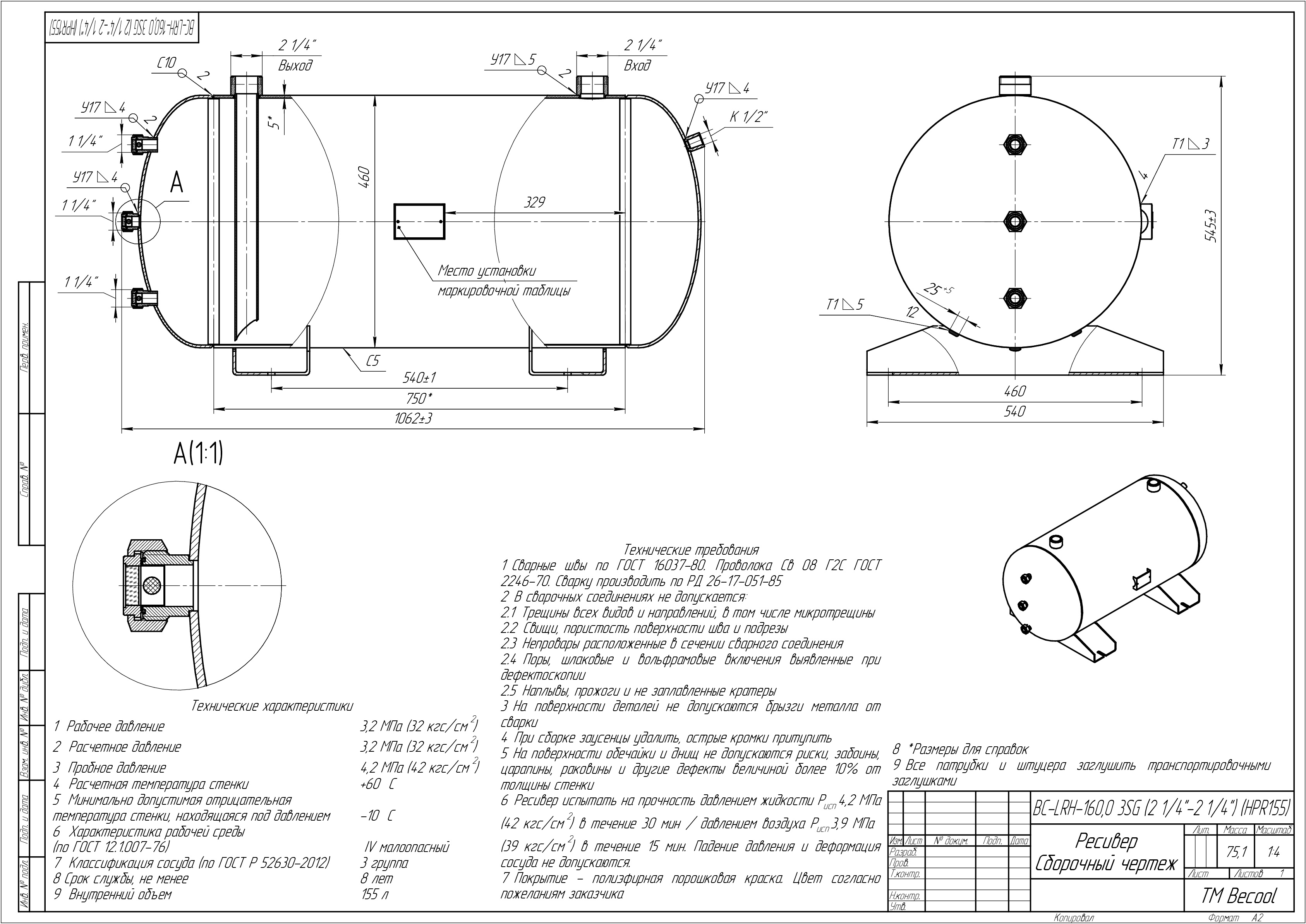

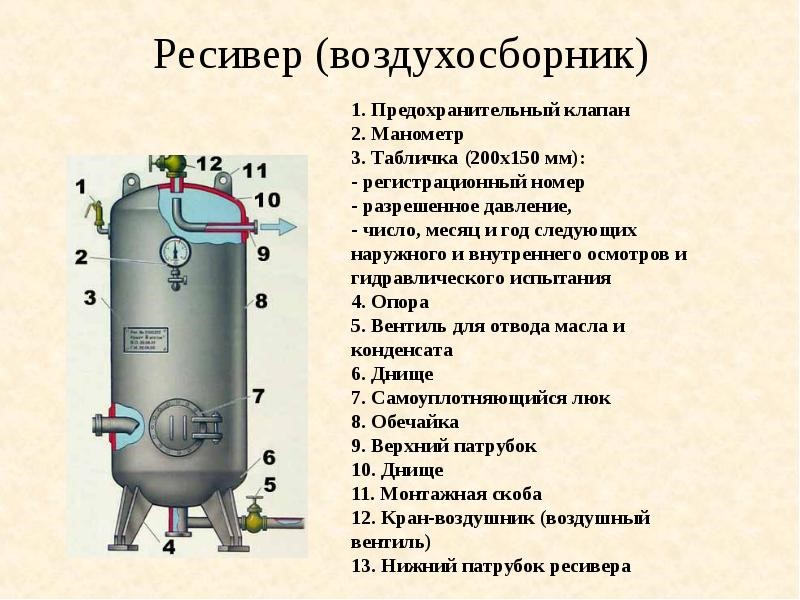

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.

Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.

Производительность компрессоров

Под этим термином подразумевается тот объем газа, который нагнетается за определенную единицу времени. Единица измерения производительности — м3 в минуту. Этот параметр может быть указан или на входе, или на выходе, разумеется, это будут разные числа. Все дело в том, что при изменении давления, происходит изменение объема. Эта характеристика говорит о производительности при температуре рабочей среды, равной 20 ºC.

В зависимости от величины этой характеристики различают следующие группы — большой производительности (свыше 100 кубометров воздуха в минуту), средней (до 100 кубометров воздуха в минуту) и малой до (10 кубометров).

Динамические устройства обладают некоторыми преимуществами в сравнении с поршневыми. Они отличаются простотой конструкции и эксплуатации, малыми габаритно-весовыми параметрами, плавностью подачи воздуха и не требуют дополнительной смазки. Для их установки не требуется изготовление массивных фундаментов. Но КПД ниже, чем у поршневых.

Эти компрессоры нашли свое применение во многих отраслях. Например, химической и нефтегазовой промышленности, в металлургии, горнодобывающей и многих других отраслях. Одна из разновидностей динамических компрессоров — турбокомпрессорные, устанавливают в газоперекачивающие трубопроводы.

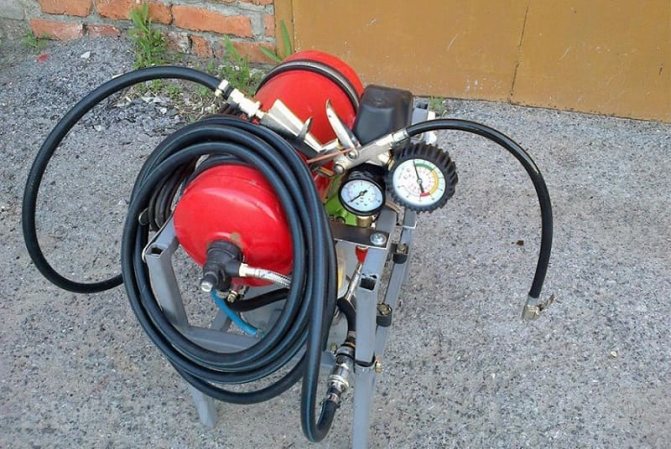

Как сделать ресивер своими руками

Сборку ресивера осуществляют в следующем порядке:

Схема сборки компрессора

Зажимают нижнюю часть сосуда в тисках.
С помощью разводного ключа снимают вентиль.
Удаляют остатки газа в емкости.
Снимают крышку с отверстием от запорно-пускового механизма.
Очищают ёмкость снаружи и внутри от ржавчины и грязи.
Накручивают крышку с отверстием от запорно-пускового механизма.
Поверхность баллона очищают от ржавчины и грязи, грунтуют и окрашивают.
Вставляют переходник и крепят первую крестовину.
К верхнему патрубку первой крестовины крепят предохранительный клапан.
К нижнему концу прикручивают шаровой кран со штуцером для подключения дополнительного ресивера.
К левому патрубку присоединяют вторую крестовину.
К верхнему концу второй крестовины крепят манометр.
В нижний патрубок вставляют шаровой кран для подвода воздуха от компрессора.
К левому патрубку через шаровой кран присоединяют кислородный редуктор.
К редуктору присоединяют шланг для подключения потребителя.

Компоновка компрессора

Запрещается использовать режущий инструмент до полного удаления остатков газа из емкости. При работе режущего инструмента образуются искры пламени. Попадание искры в сосуд может привести к взрыву.

Для удаления ржавчины и грязи используют антикоррозийные моющие средства.

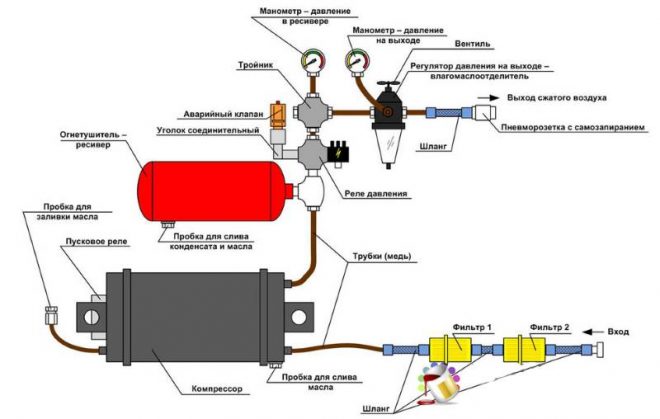

Схема воздушного компрессора с ресивером из огнетушителя

Как устранить неисправности

Все компрессоры «Дентал-Техника» отличаются надежностью и качеством, они имеют годовую гарантию. В случае поломки обратитесь в нашу сервисную службу.
Признаки поломки:

при работе компрессора увеличиваются вибрация, шум;
для набора рабочего давления нужно больше времени, чем обычно;
вентиляторы системы охлаждения не работают;
компрессор включается самопроизвольно;
конструкция перегревается;
постоянно срабатывает клапан предохранения.

Все эти проблемы быстро устраняются мастерами. Для этого напишите, позвоните нам. Адреса и телефоны вы найдете на страничке «Контакты».

Особенности безмасляных приборов

Данный вариант может быть незаменимым в некоторых ситуациях. Почему? Потому что на выходе дают на 100% чистый воздух, без каких-либо примесей, а это актуально для предприятий с высокими требованиями к качеству сжатого воздуха.

Такая техника востребована в фармацевтическом секторе, в медицинских учреждениях, в пищевой промышленности, на определенных химических заводах. Хотя в других сферах, где требуется применение безмасляного сжатого воздуха, она тоже является актуальной – благодаря следующим своим преимуществам, которые мы покажем на примере наших безмасляных компрессоров серии LENTO:

нет необходимости в использовании магистральных фильтров в системе подачи сжатого воздуха, в большинстве случаев;
встроенный рефрижераторный осушитель и отсутствие магистральных фильтров в системе сводит к минимуму перепад давления. Это снижает потребление электроэнергии, которое компрессор затрачивает для поддержания требуемого давления в сети;
конденсат после компрессора может быть слит в канализацию без дополнительной очистки;
высокая надежность и значительно меньшие затраты на обслуживание и ремонт, в сравнении с двухступенчатыми безмасляными компрессорами;
прямой привод передает мощность от электродвигателя к винтовому блоку с эффективностью 99,9%, в отличие от двухступенчатых винтовых блоков, эффективность которых примерно 98% из-за потерь на зубчатом редукторе;
низкая скорость вращения роторов винтового блока – это меньшая нагрузка на подшипники и низкий уровень шума, в сравнении с двухступенчатыми блоками.

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим образом.

Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Что представляет собой винтовой компрессор: устройство и принцип работы

Это устройство для сжатия и подачи воздуха или других газов. Переходим к назначению деталей.

Составные части

В общем случае это:

всасывающий фильтр — пропускает через себя и очищает воздух перед блоком сжатия;
впускной клапан – переключает режим работы компрессора нагрузка/холостой ход;
электромотор – приводит в движение роторы блока сжатия;
винтовой блок – два параллельно ориентированных ротора (один выпуклый, другой вогнутый);
привод – сцепляет винтовую пару с двигателем, отвечая также за вращение с заданной скоростью;
охладитель масла – снижает температуру масла до заданных значений, не допуская перегрева;
отделитель масла – специальный резервуар (бак), отделяющий масло от сжатого воздуха;
термостат – меняет направление движения масла: малый круг — сразу в винтовой блок; большой круг — через охладитель;
масляный фильтр — очищает масло перед подачей его в винтовой блок;
реле и предохранительный клапан – защищают от поломки, срабатывая при резком повышении давления;
трубопроводы – соединяют все отделы системы, обеспечивая прохождение масловоздушной смеси, масла и сжатого воздуха;
вентилятор – способствует осуществлению забора воздуха, а также выполняет функцию общего охлаждения;
блок управления – осуществляет контроль за работой компрессора в нормальном режиме, оповещение при аварии и настройку параметров;
концевой охладитель – снижает температуру среды, прежде чем выпустить ее из оборудования.

Принцип работы винтового компрессора подробно

Пошагово он выглядит следующим образом:

двигатель запускает роторы, которые с соблюдением ведомости, вращаются по направлению друг к другу;
в результате этого движения атмосферный воздух всасывается через фильтр, в котором очищается от механических примесей;
в винтовом блоке воздух смешивается с маслом, сжимается и попадает в маслобак;
в маслобаке и сепараторе сжатый воздух отделяется от масла и через концевой охладитель поступает на выход установки, а масло после охлаждения поступает обратно в винтовой блок через масляный фильтр.

Процесс сжатия проходит в автоматическом режиме, отличается простотой и эффективностью. И это очередное преимущество и еще одна причина использовать именно рассматриваемое оборудование.

Типы компрессоров

Сегодня существует довольно много типов компрессов, каждый из которых обладает определенными особенностями. Какой компрессор нужен для покраски краскопультом, зависит от целей и задач.

Поршневые

Это один из первых видов компрессоров, которые активно используются в бытовых и производственных условиях. Воздух нагнетается в ресивер благодаря возвратно-поступательным движениям. Они осуществляются в рабочем цилиндре.

Приборы такого типа обладают самой низкой производительностью. К тому же они сильно шумят. Однако такие устройства могут функционировать в пыльных помещениях и нагнетать высокое давление.

Такой компрессор рекомендуется выбирать для дома. Он позволяет получить слой сравнительно небольшого качества. Прибор имеет компактные размеры и невысокую стоимость.

Масляные

Это более продвинутый вариант компрессора. Он отличается невысоким уровнем шума и считается очень надежным. Для функционирования устройства необходимо достаточное количество масла, которое нужно периодически менять.

Такие устройства обладают более совершенной конструкцией и дополняются фильтрами, которые способствуют обезжириванию воздуха. Также в комплект включают термостаты, которые помогают определять температуру масла.

Винтовые

Такие компрессоры отличаются высокой степенью надежности и продуктивности. Воздух попадает в ресивер при помощи вращения 2 роторов, которые плотно прилегают друг к другу.

Такое оборудование отличается высокой эффективностью и позволяет нагнетать много воздуха под повышенным давлением. Устройство способно функционировать десятки часов без перерывов, демонстрируя высокий КПД. Однако оно имеет очень высокую стоимость.

Винтовой компрессор считается самым эффективным

Системы с коаксиальным и ременным приводом

Компрессоры с коаксиальным приводом имеют вал электрического двигателя или внутреннего сгорания, который напрямую соединяется с поршневой группой. Эта разновидность устройств отличается высокими оборотами двигателя и множеством ходов поршней, которые проводятся за минуту. При этом в поршневой группе периодически стираются уплотнительные кольца, потому их нужно время от времени менять.

Более привлекательными считаются компрессоры, которые обладают ременным приводом. Валы двигателя и поршневой группы не соединяются напрямую. Крутящий момент передается через ременную передачу и шкивы. При работе системы выделяется много тепла. При этом двигатель сталкивается с бросками нагрузки. Это обусловлено необходимостью подачи воздуха с переменным давлением.

Для чего нужен ресивер в компрессоре?

Ресивер для компрессора выполняет несколько важных функций:

Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.

Виды ресиверов и схемы их подключения

Ресиверы бывают горизонтальные и вертикальные.

Горизонтальный воздухосборник обычно входит в состав поршневого либо винтового компрессора.

Горизонтальные воздухосборники устанавливают для компактного расположения на нем компрессорного блока и электродвигателя.

Для потребностей крупных предприятий ресиверы могут достигать объем до 80 м3, плюсы горизонтальных ресиверов — их устойчивость и простота обслуживания.

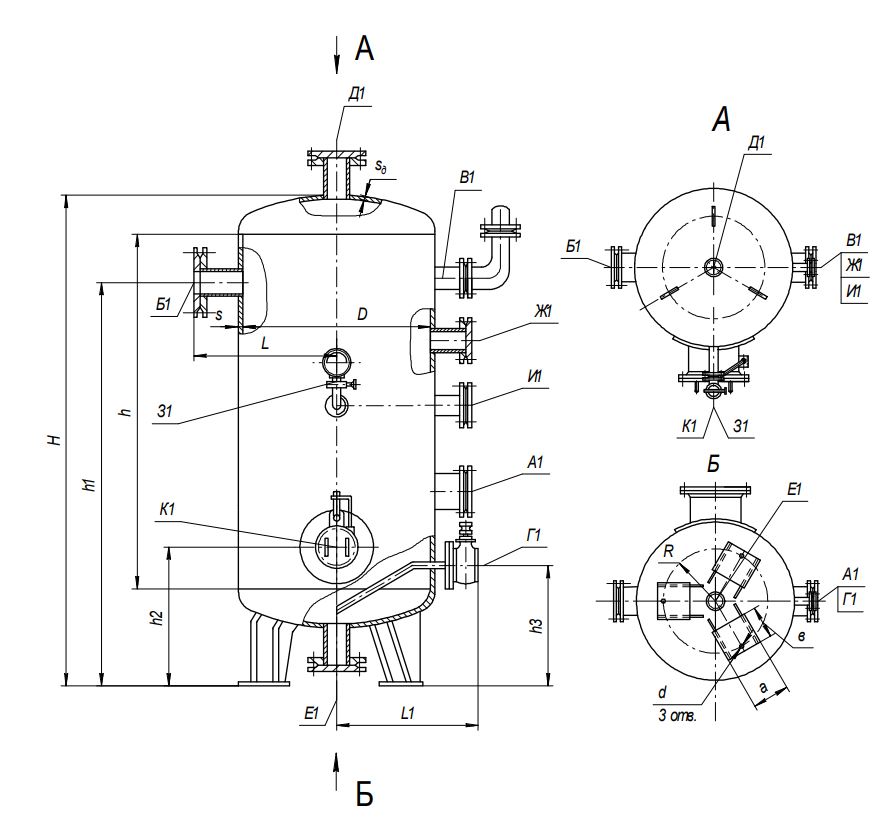

Вертикальные воздухосборники могут существенно сэкономить площади в производственном цикле, что в итоге отражается и на стоимости изделия.

На предприятии обычно устанавливают несколько десятков вертикальных ресиверов, подключая их последовательно или параллельно.

Вариант параллельного расположения воздухосборников имеет существенное преимущество: пропускная способность системы становится равна сумме пропускных способностей всех ресиверов в сети. Кроме того, можно в случае ремонта выключить один из ресиверов системы.

При последовательном расположении воздухосборников в сети пропускная способность ниже, но каждый ресивер служит также своеобразным мини-сепаратором, очищая воздух от избытка влаги и масла.

Проходя через последовательно подключенные воздухосборники, воздух многократно очищается от эмульсии из влаги и масла, снижая нагрузку на агрегаты и продлевая срок их службы.

Max пропускная способность системы с последовательным подключением ресиверов равна min пропускной способности какого-либо ресивера всей системы.

На предприятиях сейчас наблюдается тенденция избегать покупки ресиверов с большим объемом, устанавливая определенное количество небольших воздухосборников (до 1 м3). Установка таких ресиверов не контролируется Ростехнадзором.

Комплектация Предлагаемые нами ресиверы комплектуются: предохранительным клапаном;краном (предназначенным для слива конденсата); штуцерами для подключения магистрального трубопровода и приборов; прибором для измерения давления (манометром); паспортом установленной формы. По требованию Заказчика комплектация может быть изменена. Материал, из которого изготавливают воздухосборники – низколегированная и углеродистая сталь. Климатическое исполнение воздухосборников «У1–У4» согласно ГОСТ 15150-69. Их расчётный срок службы – 20 лет.

Типы ресиверных редукторов

Для управления работой ресиверов используют одно или двухкамерный редуктор. Так, воздухосборник, имеющий по одной камере высокого (КВД) и низкого (КНД) давления, называется однокамерным. Между этими емкостями расположен запорный клапан, удерживающий сжатый воздух, который поступает из бака в камеру высокого давления. Открывают запорный клапан специально предусмотренным в редукторе винтом, после чего воздух попадает в КНД, а оттуда подается на пневмоинструмент. Величина давления в обеих камерах контролируется при помощи манометров. Ресиверы с однокамерными редукторами отличаются простотой конструкции и поэтому широко используются в компрессорных установках различного вида.

Двухкамерный редуктор отличается от однокамерного наличием дополнительной КНД. При этом обе такие камеры расположены последовательно, одна за другой, что обеспечивает более точное, а главное — плавное понижение рабочего давления. Конструктивно данный редуктор значительно сложнее однокамерного и поэтому в основном используется в установках промышленного назначения, отличающихся повышенной мощностью компрессорных агрегатов.

Назначение и конструктивные особенности ресивера

Назначение воздушной емкости напрямую связано с физическими свойствами сжатых газов. Они тем быстрее теряют давление в случае появления расхода, чем меньший объем занимают. Ресивер нужен в компрессоре для выполнения следующих функций:

создания необходимого запаса воздуха для снабжения потребителя без включения мотора или при его непредвиденном останове;
сглаживания колебаний давления, особенно характерных для поршневых машин;
обеспечения удобства регулирования выходных параметров исходящего из компрессорной установки газа;
уменьшения вибрации, шума, уровня пиковых нагрузок;
сбора влаги и мелких механических включений, содержащихся в газе.

Важно! Нередко использование крупных воздухосборников дает экономию расхода электроэнергии за счет рациональной работы электродвигателя. Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей

Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины

Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами

Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами

Бак для компрессора традиционно изготавливается из устойчивых к коррозии сталей. Допускается при небольших объемах и давлениях применять также некоторые сорта пластика и высокопрочной резины. Ресиверы для мобильных установок могут достигать 100 литров. Размеры стационарного оборудования ничем не ограничиваются и нередко измеряются несколькими кубическими метрами.

Для заполнения баллона и расхода из него воздуха бывает достаточно одного штуцера, но лучше работают модели с отдельным входом и выходом газа. С целью контроля давления некоторые производители дополнительно предусматривают установку манометра. У больших емкостей это требование является обязательным. Для их ревизии и очистки ввариваются лючки.

Пространственное расположение ресивера в зависимости от удобства компоновки оборудования выбирается горизонтальным или вертикальным. Первый вариант дает большую устойчивость мобильным агрегатам. Второй обеспечивает лучшее отделение конденсата и требует меньше места для установки.

Динамические компрессоры

В компрессорах динамического принципа действия газ сжимается в результате подвода механической энергии от вала, и дальнейшего взаимодействия рабочего вещества с лопатками ротора. В зависимости от направления движения потока и типа рабочего колеса такие компрессоры бывают центробежные (рис. 6) и осевые (рис. 7).

Рис. 6. Центробежный компрессор: 1 — вал; 2, 6, 8, 9, 10 и 11 — рабочие колёса; 3 и 7 — кольцевые диффузоры; 4 — обратный направляющий канал; 5 — направляющий аппарат; 12 и 13 — каналы для подвода газа из холодильников; 14 — канал для всасывания газа

Центробежный компрессор в основном состоит из корпуса и ротора, имеющего вал 1 с симметрично расположенными рабочими колёсами. Центробежный 6-ступенчатый компрессор разделён на три секции и оборудован двумя промежуточными холодильниками, из которых газ поступает в каналы 12 и 13. Во время работы центробежного компрессора частицам газа, находящимся между лопатками рабочего колеса, сообщается вращательное движение, благодаря чему на них действуют центробежные силы. Под действием этих сил газ перемещается от оси компрессора к периферии рабочего колеса, претерпевает сжатие и приобретает скорость. Сжатие продолжается в кольцевом диффузоре из-за снижения скорости газа, то есть преобразования кинетической энергии в потенциальную. После этого газ по обратному направляющему каналу поступает в другую ступень компрессор и т.д.

Получение больших степеней повышения давления газа в одной ступени (более 25-30, а у промышленных компрессоров — 8-12) ограничено главным образом пределом прочности рабочих колёс, допускающих окружные скорости до 280-500 м/сек. Важная особенность центробежных компрессоров (а также осевых) — зависимость давления сжатого газа, потребляемой мощности, а также КПД от его производительности. Характер этой зависимости для каждой марки компрессоров отражается на графиках, называемых рабочими характеристиками.
