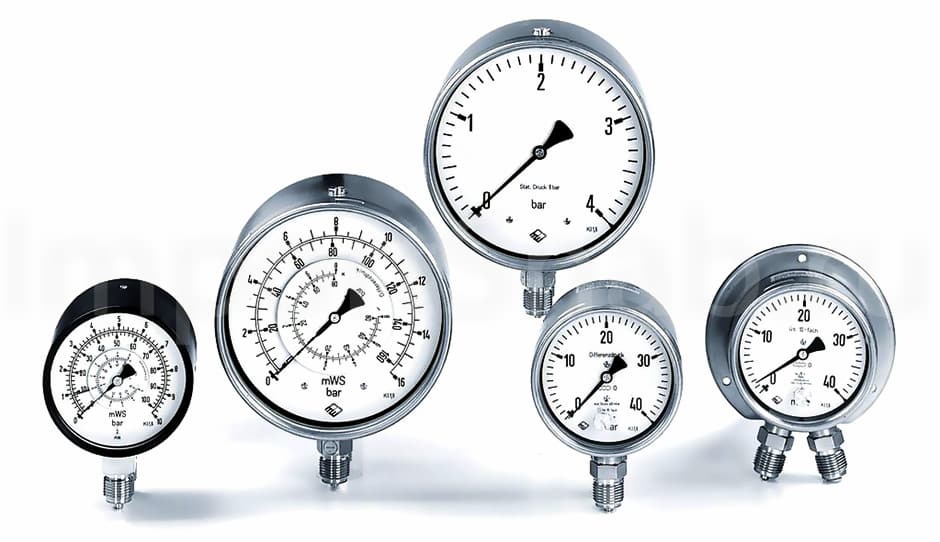

Манометры давления

Что нужно учесть при выборе манометра?

Параметры, которые важно учитывать при покупке прибора. Эта информация необходима в том случае если у Вас нет точной марки прибора, или нужная Вам модель не доступна, и необходимо правильно подобрать аналог

Параметр диапазона измерения.

Это наиболее важный параметр.

Стандартный ряд диапазонов давления манометров:

0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2

1кгс/мс2=0,980665 бар=0,0980665 МПа=98,0665 кПа.

Стандартный ряд диапазонов давления мановакуумметров:

-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа

Стандартный ряд диапазонов давления вакуумметров:

-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.

Если Вы сомневаетесь, с какой шкалой прибор нужен для Ваших целей, при выборе диапазона главный фактор – попадание рабочего давления в диапазон от 1/3 до 2/3 шкалы измерения.

Выбирая диапазон шкалы, нужно знать, что рабочее давление должно попадать в диапазон от 1/3 до 2/3 шкалы измерения.

Чтобы обеспечить стабильную работу, следует покупать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно.

При условии, что давление менее 1/3 шкалы, значительно возрастает погрешность измерения давления. При условии, когда измеряемое давление более 2/3 шкалы, прибор работает в перегруженном режиме, что влечет за собой сокращение срока службы манометра.

Параметр класса точности

Показывает допустимый процент погрешности результатов измерения прибора от шкалы измерения.

Существует стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.

Можно рассчитать погрешность манометра самостоятельно. Например, если Ваш прибор на 10 атм и имеет класс точности 1.5, допустимая погрешность – 1.5% от шкалы измерения (0.15 атм). В случае, если погрешность Вашего манометра превышает это значение, прибор подлежит замене. Без специального оборудования установить, что прибор неисправен, невозможно. Установить несоответствие класса точности может только специализированная организация, которая имеет поверочную установку с манометром высокого класса точности, являющимся эталоном. Проблемный манометр и эталонный прибор подсоединяются к линии с давлением, после чего сравнивают показатели.

Параметр диаметра манометра

Этот параметр важен для приборов, имеющих круглый корпус.

Стандартные диаметры: 40, 50, 63, 80, 100, 150, 160, 250 мм.

Расположение штуцера.

Возможны два варианта.

Радиальное расположение – присоединительный штуцер выходит из манометра снизу.

Торцевое – штуцер расположен сзади, с тыльной части прибора.

Присоединительная резьба

Для манометров наиболее характерны метрическая и трубная виды резьбы.

Существует стандартный ряд видов резьбы: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2.

Для приборов импортного производителя характерна трубная резьба. Для отечественных манометров – метрическая.

Межповерочный интервал.

Срок, по истечению которого нужно производить поверку манометра называют межповерочным интервалом. Новые приборы имеют первичную заводскую поверку. Об этом свидетельствует клеймо поверителя, расположенное на циферблате или на крпусе манометра, и отметка в паспорте. Первичная поверка бывает на 1 или 2 года. Для манометров, которые используются в личных целях, поверка не критична, поэтому можно выбирать любой манометр. Для ведомственных объектов – заводов, топочных, тепловых пунктов и пр. по истечению срока первичной поверки, манометр подлежит переповерке в центре стандартизации и метрологии, или в специализированных организациях, имеющих лицензию на поверку, и соответствующее оборудование. Следует знать, что переповерка как правило, стоит дороже, чем покупка нового прибора, или равна ей. Кроме того, к сумме добавляется оплата за сдачу прибора. Если манометр не проходит повторную поверку, придется также заплатить за ремонт и за последующую поверку.

Барометры. Манометры

Барометры — приборы, служащие для измерения атмосферного давления. Ртутный барометр (рис. 1) состоит из заполненной ртутью U-образной стеклянной трубки, один конец которой запаян, а на другом находится открытый резервуар с ртутью. Барометр имеет шкалу с миллиметровыми делениями, по которой непосредственно измеряют атмосферное давление в миллиметрах ртутного столба. Оно численно равно высоте столба ртути между ее уровнями в закрытом и открытом коленах барометра.

Рис. 1

Преимущество таких барометров -большая точность показаний. Недостатки — они громоздки, хрупки, пары ртути вредны для здоровья людей.

Металлический барометр — анероид (рис. 2) состоит из цилиндрической камеры K, из которой откачан воздух. Камера герметично закрыта тонкой гофрированной крышкой-мембраной М.

Рис. 2

Чтобы атмосферное давление не сплющило мембрану, она соединена посредством тяги Т с пружиной П, закрепленной на корпусе прибора. К пружине прикреплена стрелка С, конец которой перемещается по шкале Ш. При изменении атмосферного давления мембрана прогибается внутрь или наружу и перемещает стрелку по шкале.

Преимущества анероидов в том, что они удобны в работе, прочны, малогабаритны. Основной недостаток — они менее точны, чем ртутные барометры.

Для измерения давления, большего или меньшего атмосферного, используют манометры. Манометры бывают жидкостные и металлические.

Жидкостный манометр делают в виде U-образной трубки с жидкостью (обычно водой или ртутью), одно колено которой присоединяется к сосуду, давление в котором нужно измерить (рис. 3, а). Уровень жидкости в этом колене понизится (если давление в сосуде больше атмосферного) или повысится (если оно меньше атмосферного) по сравнению с уровнем жидкости во втором колене. Измеряемое давление будет p = pa ± pgh, где pa — атмосферное давление, pgh — гидростатическое давление избыточного столба жидкости в колене манометра.

Рис. 3

Для измерения таким манометром давления внутри жидкости к одному из его колен присоединяют с помощью резиновой трубки плоскую коробочку, одна сторона которой затянута резиновой пленкой (рис. 3, б).

Простейший металлический манометр устроен следующим образом (рис. 3, в). Тонкая упругая пластинка М — мембрана — герметически закрывает коробку К, из которой частично откачан воздух. К мембране присоединен указатель Р, вращающийся около оси О. При погружении прибора в жидкость мембрана прогибается под действием сил давления, и ее прогиб передается указателю, передвигающемуся по шкале.

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Места установки:

  • насосные станции;
  • котельные;
  • железнодорожный транспорт, автомобили, воздушные и водные суда;
  • напорные трубопроводы;
  • водонагревательные приборы;
  • системы фильтрации.

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.

Особенности эксплуатации манометров.

Во время использования прибора, для того чтобы не сокращался срок службы манометра, следует соблюдать правила эксплуатации. Это соблюдение температурного режима, допустимого давления, вибрационных нагрузок, не использование работы с агрессивными, вязкими и кристаллизующимися средами для приборов не предназначенных для этого. Одно из наиболее важных требований – обеспечение плавной подачи давления на прибор В случае, если прибор подобран соответственно условиям работы и не нарушаются правила его эксплуатации, проблем в его функционировании, как правило, не возникает.

Работа манометра не допускается в случае:

  1. Во время подачи давления стрелка на приборе не двигается или движется скачками.
  2. Есть повреждение стекла прибора.
  3. После прекращения воздействия давления среды стрелка не возвращается к нулевой отметке.
  4. Превышается допустимое значение погрешности при измерении.

Общие сведения

Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.

Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.

Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.

Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.

Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.

Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).

Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.

Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,

Классификация приборов

В продаже встречаются различные виды манометров. Основная классификация проводится по назначению конструкции:

  1. Самопищущие сегодня применяются крайне редко. Их конструктивные особенности определяют возможность получения графиков на бумаге. Подобное устройство способно не только указывать текущий показатель, но также и происходящие изменения. Свое применения они нашли в энергетике и в сфере работы с неагрессивными веществами.
  2. Судовые требуются в качестве измерительного прибора на речных суднах. Они могут замерять давление различных жидкостей, к примеру, воды или дизельного топлива. За счет создания особой конструкции устройство защищено от воздействия окружающей среды и климата, повышена защита от вибрационной нагрузки.
  3. Железнодорожные сконструированы так, чтобы могли использоваться при сборке железнодорожного транспорта.
  4. Эталонные характеризуются высокой точностью. Именно поэтому они устанавливаются для проверки работы иных измерительных приборов, испытания приборов и их контроля.
  5. Специальные манометры используются для получения информации о различных газообразных веществ. Стоит учитывать, что в продаже встречаются варианты исполнения, предназначенные для работы с различными газами. Для их обозначения могут использоваться различные цвета и специальные обозначения.
  6. Общетехнические могут использоваться в качестве манометра давления самой различной среды. Именно подобной конструкцией измеряется избыточное вакуумное давление.
  7. Электроконтактные характеризуются тем, что могут использоваться для регулирования измеряемой среды. Все они делятся на две основные категории: приставки и небольшие выключатели.

Классификация манометров

Также выделяют следующие типы манометров для измерения давления:

  1. Деформационные характеризуются тем, что имеют различные чувствительные элементы, которые воспринимают оказываемое давление. В качестве деформируемого элемента применяются пружины и мембраны.
  2. Пьезоэлектрические имеют внутри кристалл кварца, который воспринимает электрический сигнал при механическом воздействии.
  3. Поршневые состоят из подвижного поршня. При эксплуатации на него оказывается воздействие, за счет которого поршень передвигается.
  4. Жидкостные имеют трубку, заполненную специальным веществом. Некоторые модели снабжаются двумя трубками, за счет которых определяется разница давления между двумя средами.

Электронные манометры

Измерительные приборы кроме этого подразделяются на несколько нижеприведенных групп:

  1. Тягомеры.
  2. Тягонапоромеры.
  3. Напорометр.
  4. Вакуумметр.
  5. Мановаккуумметры.
  6. Манометры.

Последняя рассматриваемая группа предназначается для определения избыточного давления. Этот показатель определяет разность между абсолютным и барометрическим показателем. Пределы измерений могут составлять от 0,06 до 1000 МПа.

Типы манометров по назначению

Чтобы упростить процесс выбора подходящего прибора, производители сразу маркируют манометры по рекомендованному их назначению. Существуют как устройства общетехнического применения, так и специального. Полный перечень включает следующие группы манометров:

  1. Общетехнические.
  2. Электроконтактные.
  3. Кислородные.
  4. Эталонные.
  5. Железнодорожные.
  6. Судовые.
  7. Самопишущие.

Дополнительно можно выделить отдельные группы манометров по степени их устойчивости к конкретному неблагоприятному воздействию, например, коррозиестойкие, виброустойчивые.

Манометр – это прибор, позволяющий измерить давление в водной системе или среде. С помощью этого простого устройства можно получить точные показатели давления в любой точке трубопровода или насосного агрегата. Ниже изучим конструкцию, принцип работы и отличия между разными видами манометров.

Принцип действия прибора основывается на уравновешивании показателей давления посредством силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства.

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

  • вакуумметры и мановакуумметры;
  • барометры;
  • напоромеры;
  • дифманометры;
  • тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Водяные

Водяные устройства действуют по принципу уравновешивания газового вещества давлением, формирующим столб с жидкостью. Благодаря им можно уточнить уровень разреженности, разность, избыточные и атмосферные данные. В эту группу входят регуляторы U-образного типа, конструкция которых напоминает сообщающиеся сосуды, причем давление в них определяется с учетом уровня воды. Также к водяным причисляют компенсационные, чашечные, поплавковые, колокольные и кольцевые газомеры, рабочая жидкость внутри них аналогична чувствительному элементу.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Электрические

Этот прибор для измерения давления бытового газа преобразует его в электрические данные. В эту категорию входят тензорезистивные и емкостные манометры. Первые меняют показания проводникового сопротивления после деформации и измеряют показатели до 60-10 Па с незначительными погрешностями. Их применяют в системах с быстро протекающими процессами. Емкостные газомеры влияют на подвижный электрод в виде мембраны, прогиб которой можно определить электрической схемой, они подходят для систем с ускоренными падениями давления.

Специальные

Применяются для измерения избыточного давления в газообразной среде. Каждый вид такого устройства предназначен для определённого газа, название которого указано на шкале. А также специальные манометры маркируются разными цветами и буквами в названии. Например, устройство, предназначенный для измерения давления аммиака, имеет жёлтый цвет корпуса и букву «А» в названии. Такой тип дополнительно защищён от коррозии. Класс точности специальных приборов 1,0—2,5 ед.

Цифровые

Цифровые или электронные приборы относятся к устройствам высокой точности и чаще всего используются для монтажа в воздушной или гидравлической среде. Из плюсов таких регуляторов отмечают удобство и компактные размеры, максимально долгий срок эксплуатации и возможность проводить калибровку в любое время. В основном их применяют, чтобы контролировать состояние узлов транспортных средств. Помимо этого газомеры цифрового типа включают в состав топливных магистралей.

Судовые

Особенность устройств — повышенная защита от влаги, пыли, вибраций. В основном именно эти манометры применяют в судостроении, отсюда и их название. Подходят для измерения давления жидкости, газа, пара.

Другие

Помимо регуляторов со стандартными характеристиками и настройками для получения точных данных используются приборы других типов. В этот перечень входят грузопоршневые газомеры, которые представляют собой своеобразные образцы для поверки аналогичных устройств. Их главная рабочая деталь – измеряющая колонка, от состояния и точности показаний которой меняется величина погрешности. Во время работы цилиндр удерживается внутри поршня на нужном уровне, одновременно с одной стороны на него влияют грузы калибровки, с другой только давление.

Выбор устройства

Промышленность наших дней использует разные виды манометров. Чтобы произвести правильную покупку измерительного прибора, который будет по всем параметрам подходить для решения производственных процессов, нужно знать:

  • Тип манометра.
  • Рабочий диапазон измерения давления.
  • Класс его точности.
  • Среду его установки.
  • Размеры корпуса.
  • Функциональную нагрузку прибора.
  • Куда будет установлен, а также размер резьбы штуцера.
  • Эксплуатационные условия.

Если следовать вышеизложенному списку, тогда можно подобрать оптимальный прибор, так как все производители манометров придерживаются установленных стандартов. Поэтому устройства разных компаний по сути являются взаимозаменяемыми.

Типы манометров

Современное приборостроение предлагает несколько типов устройств, которые являются измерителями давления в разном диапазоне:

  • Манометры, работающие от 0 до любых значений со знаком плюс.
  • Мановакуумметры предназначены для измерения избыточных показателей от — до +.
  • Вакуумметры работают с показателями ниже атмосферного в интервале от -1 до 0. То есть измеряют разреженные газы.
  • Манометры, которые работают с предельно низкими значениями до +40 кПа.
  • Видами вакуумметра являются тягомеры и тягонапоромеры.
  • Напоромеры измеряют малое избыточное давление в низких показателях.

Чтобы осуществить правильный выбор прибора по допустимому интервалу давления следует знать рабочие значения давления технологического процесса, для чего и совершается покупка измерительного прибора. Не ошибитесь в операциях со знаками плюс и минус и прибавьте 30% к рабочему показателю.

Измерительный прибор выбирается с учетом условий и среды эксплуатации. Это будет специальный манометр для работы с воздухом, водой, паром, кислородом, аммиаком, ацетоном или газом. Среда может быть разной, в том числе и агрессивной, поэтому материалы приборов рассчитаны на такие условия эксплуатации. Показатели корпуса, в частности, прочность, диаметр, при выборе учитываются, если предстоит его работа в условиях вибрации или повышенной влажности, чтобы исключить повреждение корпуса от коррозии или механического воздействия.

Функциональная нагрузка

Прибор по измерению давления выбирается в зависимости от потребностей производственного процесса, он должен соответствовать функциям и условиям эксплуатации. Манометры подразделяются на следующие виды функциональной нагрузки:

  • Показывающие. Направление техническое. Предназначены чтобы измерять давление.
  • Сигнализирующие. Нужны для управления внешней электрической цепью.
  • Для точного измерения. Класс точности от 0,6/1,0 ед.
  • Образцовые. Используются для проверки точности технических манометров.
  • Самопишущие. В виде диаграммы на бумаге записывают измеряемое давление.

О назначении сообщает тип корпуса прибора, он может быть:

  • Виброустойчивым.
  • взрывозащищенным.
  • Коррозионностойким.

Применяются манометры в системах котлов, судового и железнодорожного оборудования. Существует группа приборов, способная эксплуатироваться в пищевой отрасли производства. Материал корпуса измерительного прибора позволяет соответствовать условиям службы.

Что это за устройство?

Манометр – это прибор для измерения избыточного, то есть искусственно созданного, давления воды, пара или иной рабочей среды.

Говоря простыми словами, он показывает, насколько водяное давление в трубе больше атмосферного.

В быту, сфере ЖКХ и на промышленных предприятиях наиболее распространены приборы с пружиной в виде трубки овального сечения (носит имя Бурдона – человека, запатентовавшего ее). Они просты по конструкции и недорого стоят.

Внешне водяной манометр – округлый предмет в металлическом или пластиковом корпусе. Циферблат со шкалой закрыт оргстеклом из метакрилата или поликарбоната.

Выбор манометра

При выборе измерительного устройства учитываются самые различные параметры. Стоит учитывать, что манометр для газа подбирается в первую очередь с учетом безопасности.

Другими распространенными критериями назовем:

Класс точности устройства манометра. Он указывается производителем в технической документации или на корпусе. Высокоточные измерительные приборы имеют высокую стоимость, но погрешность может составлять несколько долей процента.
Диаметр корпуса. Компактные устройства проще спрятать в герметичном защищенном контейнере

При выборе уделяется внимание и типу используемого материала при изготовлении защитного корпуса. К примеру, металл характеризуется высокой механической защитой, пластиковые легче и обходятся намного дешевле.
Предел измеряемых значений. Он может варьировать в достаточно большом диапазоне

Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Он может варьировать в достаточно большом диапазоне. Производитель указывает этот параметр по причине того, что он подбирается в зависимости от измеряемой среды.
Диаметр резьбового штуцера и его расположение.

Кроме этого, уделяется внимание популярности бренда. Известные производители выпускают качественную продукцию, которая сможет прослужить в течение длительного периода

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

На что важно обратить внимание при покупке манометра ?

— манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида. — на манометре или в паспорте должна быть отметка о первичной поверке. Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов. — поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности. — на манометр должен быть паспорт и действующий сертификат на средства измерения. — если прибор новый и поверка на 2 года выбирайте самый дешевый вариант

— обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к

если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память. — отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов. — манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!
Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.

Давление под поршнем рассчитывается по формуле:

где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Чем отличается манометр для воды от манометра для воздуха?

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть. Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Чем отличается манометр для воды от манометра для воздуха?

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть. Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Критерии выбора приборов

Оптимальный вариант — регулятор со шкалой от 0 до 10 атм При подборе устройства нужно учитывать все требования к манометрам, применяемым в газовом хозяйстве. Основным критерием считается измерительный диапазон, в процессе выбора необходимо помнить, что стандартное давление должно укладываться в промежуток от 1/3 до 2/3 по шкале измерения. Идеальным вариантом станет регулятор со шкалой до 0-10 атм

На втором месте по степени важности находится показатель класса точности, показывающий нормальную погрешность результатов замеров во время функционирования прибора

При желании этот показатель можно рассчитать индивидуально, к примеру если устройство рассчитано на 10 атм, а его класс равен 1.5, показатель погрешности такого газомера составляет 1.5% от общей шкалы. По типу монтирования штуцера манометры бывают радиальными или торцевыми, помимо этого регуляторы дополняются резьбой метрического или трубного типа. Выбирая устройство, нужно учитывать его межповерочный интервал, будет лучше, если он составляет два года.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
