Всё, что нужно знать домашнему мастеру о ремонте перфоратора

Порядок ремонта

Для того чтобы произвести ремонт оборудования требуется его разборка. Для этого необходимо следующее оборудование: ключи, отвертки, тиски и съемники для подшипников. При смазке механических частей понадобится ветошь и растворитель.

Для ремонта электрической части перфоратора могут понадобиться схемы обмоток и провода.

Чтобы разобрать прибор необходимо вначале снять патрон. После этого раскрывается корпус. По необходимости можно открыть только часть с двигателем или отсек с редуктором. Для ремонта неисправных деталей перфоратора следует вначале изучить фото проведения подобных работ.

Давайте рассмотрим наиболее распространенные неисправности оборудования, порядок осмотра и ремонта неполадок перфоратора.

Меры безопасности

Нельзя пренебрегать мерами безопасности как во время ремонта, так и при эксплуатации отремонтированной электротехники. Качество применяемых материалов должно соответствовать требованиям надежности.

Не следует излишне увлекаться заматыванием всего, что только можно изоляционной лентой. Это временный ремонт. При работе даже с выключенным электрическим устройством нужно выполнять все необходимые меры безопасности. Мы их прекрасно все знаем.

Если Вы не обладаете достаточным опытом, не следует производить пробное включение отремонтированного прибора в разобранном виде. Не поленитесь, соберите, затем включайте. Иначе вполне вероятно, что все закончится травмой или Вас ударит током. Не бойтесь такой работы, но неукоснительно соблюдайте все меры безопасности.

Основные причины возникновения поломок перфоратора

Главным отличием перфоратора от многих других строительных электроинструментов является работа в сильном запылении. Его двигатель охлаждается вентилятором. В охлаждающем воздухе находится много частиц пыли, которые, проникая внутрь инструмента, трутся о якорь и статор, что приводит к их быстрому изнашиванию. Чтобы продлить срок службы этих элементов, необходимо периодически производить их очистку от пыли.

Рисунок 3. Схема статора.

Еще одна частая поломка инструмента связана с механизмом переключения режимов работы (вращение, бой, вращение с боем). Поэтому, если у вашего перфоратора не включается, например, режим вращения, то следует разобрать инструмент и визуально проверить механизм переключения.

Довольно часто поломки перфоратора связаны с патроном, потому что он при работе подвергается сильной нагрузке. Уберечь ваше оборудование от такой поломки можно, периодически очищая патрон от пыли и грязи с помощью ветоши, смоченной в бензине.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

• Повышенный износ рабочего элемента;
• Появление трещин на ручке и корпусе;
• У аккумуляторных моделей батареи недолговечны;
• Частые перегибы провода у электрических моделей;
• Неполадки ударного механизма и его взаимодействия с обычным;
• Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

• Короткое замыкание, которое привело к сгоранию ротора или статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабли и не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе или статоре;
• Поломка аккумулятора;
• Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Не крутит перфоратор в чем причина

1 Дефекты и неисправности перфоратора1.1 Почему нагревается перфоратор1.2 Если перфоратор долбит, но не сверлит1.3 Запах из перфоратора1.4 Перфоратор не работает1.5

• Дефекты и неисправности перфоратора
• Почему нагревается перфоратор
• Если перфоратор долбит, но не сверлит
• Запах из перфоратора
• Перфоратор не работает
• Из перфоратора течет масло
• Перфоратор пробуксовывает
• Не работает реверс
• Перфоратор не крутит под нагрузкой
• Устройство перфоратора
• Неисправности перфоратора
• Основные неисправности
• Ремонт Makita
• Механическая часть перфоратора
• Особенности обслуживания перфоратора
• ​Вспомогательные механизмы
• Перфоратор не бьет
• Крепления: какими они бывают
• Выясняем способ закрепления патрона
• Устранение неисправностей
• Устройство перфоратора, схема сборки и список запчастей
• Ремонт перфоратора бочкового
• Как починить перфоратор своими руками
• Механические неисправности перфоратора Bosch
• Перфоратор перестает долбить, но сверлит
• Перфоратор перестал сверлить, но долбит
• Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
• Развалилась обойма подшипника качения (пьяный подшипник)
• Разрушились цилиндр, ударник, боек ствола ударно механизма
• Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу
• Рассмотрим варианты, при которых перфоратор сверлит, но не долбит
• Ослабла сила конической пружины, прижимающей муфту сцепления
• Стопорный ролик не фиксирует большую шестерню вала ствола
• Не держит бур механизм фиксации инструмента в стволе перфоратора
• Рассмотрим варианты, при которых перфоратор не сверлит и не долбит
• Срезало зубья на малой шестерне ротора
• Не работает электродвигатель перфоратора
• Нет питания на электродвигателе перфоратора Bosch
• Возможные неисправности и способы их устранения
• Почему греется перфоратор
• Перфоратор трещит и не крутится Вышла из строя предохранительная муфта на 2470 Проскакивает
• Сильный нагрев
• Акклиматизация и температурные диапазоны
• Профилактические меры
• Не работает реверс

Как починить перфоратор своими руками

Процедура ремонта в домашних условиях является оптимальным решением и обойдется дешевле, чем услуги сервисных центров. Ремонт инструмента стоит дорого и не факт, что попадется добросовестный мастер. Прежде чем задуматься, как сделать перфоратор, стоит обзавестись необходимыми инструментами, запастись теоретическими знаниями, как разобрать и собрать перфоратор. После окончания ремонта запустите в щадящем режиме.

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Профилактическое обслуживание инструмента: замена щёток, смазка подшипников рабочего вала ротора и дополнительное покрытие лаком обмоток на катушках снизят вероятность поломок.

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Как меняется кнопка пуска

Чтобы заменить кнопку пуска, необходимо снять крышку, закрывающую электрооборудование перфоратора. Затем следует отсоединить контакты проводников, подключённых к ней, и вытащить корпус кнопки из посадочного места. На это место установить новую кнопку, подсоединить контакты и собрать всё в обратном порядке.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

• Повышенный износ рабочего элемента;
• Появление трещин на ручке и корпусе;
• У аккумуляторных моделей батареи недолговечны;
• Частые перегибы провода у электрических моделей;
• Неполадки ударного механизма и его взаимодействия с обычным;
• Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

• Короткое замыкание, которое привело к сгоранию ротора или статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабли и не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе или статоре;
• Поломка аккумулятора;
• Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

• сбои в механических узлах и компонентах;
• сбои в электро-динамической «начинке».

Важно. Перед тем как своими руками вскрывать корпус прибора, рекомендуется заранее подготовить рабочее место и необходимый для диагностики и ремонта инструментарий – отвертки или многофункциональный шуруповерт, кусачки и плоскогубцы, резиновый молоток, тиски и ключи под разный диаметр гаек, магнит, набор для прочистки и смазки

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

• ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
• стопорится вращение оси;
• долбит, но не крутит;
• работает только в одном положении;
• насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Справка. Перечисленные механические неполадки говорят о неисправностях в механизме патрона. Если же скрежет и посторонние звуки исходят изнутри корпуса, для выявления и устранения неисправности придется разбирать весь инструмент и обследовать передаточные узлы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

• слышен гудящий звук, но роторная ось не вращается;
• наблюдается треск и искры на графитовых щетках;
• корпус нагревается или плавится, а изнутри чувствуется запах гари;
• не включается;
• когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Ремонт или замена? Выбор за вами!

Опытному в вопросах электротехники домашнему мастеру вполне под силу произвести ремонт якоря на перфораторе своими руками. Начинают работы с определения неисправности. В случае обрыва или короткого замыкания витков обмотки якоря причина «молчания» перфоратора или медленного вращения его ротора (которое сопровождается интенсивным искрением по всему периметру) легко устанавливается тестером. Искрение, а также попытка якоря перфоратора вращаться в разные стороны, является следствием замыкания части витков в обмотке. Если же искрение носит характер единичной, но длинной искры – то причина в обрыве провода или плохом его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления полученные величины не должны быть меньше нескольких Ом.

При выработке подшипника перфоратора возможен существенный дисбаланс оси вращения якоря при работе перфоратора. Эта неисправность диагностируется после того, когда пробоя в витках обмотки не установлено. Для этого необходимо подключить перфоратор к реостату, и плавно повышать напряжение до номинального. Если в ходе диагностики тон работы электродвигателя изменяется, а вибрации якоря нарастают, то балансировка ротора необходима.

Поскольку перемотку якоря в домашних условиях произвести практически нереально, то рекомендуется прибегнуть к услугам специализированных мастерских. Цена перемотки якоря на перфоратор для большинства моделей (от Bosch, DeWalt, Makita и др.) зависит от мощности инструмента, и его исполнения (бытовой или профессиональный). Если мощность привода не превышает 1000 Вт, то услуга обойдётся в 1000…1200 руб., для привода мощностью до 1500 Вт – 1500…1600 руб., а для более мощных перфораторов – до 2500 руб. Комплексные услуги по ремонту (например, замена подшипника) могут обойтись и в 3500…4000 руб. При этом диагностика неисправностей в большинстве мастерских выполняется бесплатно.

Якорь – крутящийся узел хоть какого асинхронного мотора

Беря во внимание, что при эксплуатации перфоратор испытывает существенное сопротивление разрушаемого при его использовании материала, нагрузки на ротор нередко добиваются экстремальных значений. При они вызывают существенное уменьшение оборотов якоря, что приводит к незамедлительному выходу электродвигателя из строя. Устойчивость якоря на перфораторе от сгорания определяется его конструкцией

Различают два типа якорей перфораторов:

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

С фазным ротором. С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При всем этом торцы стержней соединяются с помощью специального роторного кольца. Подвижные контакты в схожей конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недочетом якоря таковой конструкции является ограниченный пусковой момент, что относительно перфораторов просит ограничения по интенсивности внедрения в исходный момент времени после включения инструмента. Повсевременно держать в голове о данном, чем, нереально, поэтому при невнимательном использовании перфоратора долговечность мотора с короткозамкнутым ротором будет низкой.

Неувязка решается установкой на нашему клиенту остается перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в данном случае на сто процентов соответствуют аналогичным характеристикам для статора, а контакты каждой фазы выводятся во внешнюю цепь средством углеграфитовых щёток. Смена щёток – сравнимо легкий процесс, который может (для техники, не находящейся на гарантийном обслуживании) выполняться и без помощи других. В других случаях стоит прибегать к услугам профессионалов. Нередко стоимость на такового рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, зачем употребляются особая разработка и оборудование.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2–20, 2–24, 2–26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2–20.

Причины отсутствия удара у перфоратора

Определить, в чем причина того, что перфоратор плохо бьет или не бьет совсем, иногда можно визуально. В других случаях требуется разбор механической части или мотора. Теперь подробнее о распространенных неполадках.

Нет удара, но вращается

Если перфоратор перестал долбить, но сверлит под нагрузкой и в холостом режиме, причины неполадки могут быть следующие:

1. Боек расположен во втулке. При работе инструмента на неё приходится часть импульса удара, что со временем приводит к деформации или поломке втулки. Боек оказывается заблокированным осколками втулки, заклинивает, и перфоратор уже не может долбить.
2. Износ компрессионного кольца на ударнике. Чем он больше, тем слабее будет сила удара. Выход – замена компрессионного кольца.
3. Повреждение либо полное разрушение обоймы пьяного подшипника. Она также подлежит смене.

Пьяный подшипник в обойме

1. Неполадка с переключателем режимов работы. Обычно это связано с износом, деформациями перфоратора. Переключатель выходит из направляющих пазов. Его необходимо вернуть в правильное положение, а если это неэффективно – поставить новый.
2. Инструмент давно не смазывался маслом. Пыль забивает все отверстия цилиндров для проникновения воздуха, что со временем приводит к утрате ударной мощности. Нельзя использовать слишком густые смазки – из-за них перфоратор тоже перестанет долбить.
3. На промежуточном валу срезались зубцы муфты сцепления.

Долбит, но не сверлит

Когда перфоратор нормально долбит, но не крутит, причины в следующем:

• Ослабевание натяжения пружины, которая придавливает муфту сцепления;
• Шестерня вала ствола не фиксируется стопорным роликом;
• Срезаны зубцы на малой шестерне ротора. Варианты – заменить или одну шестерню, или весь ротор.

Подробнее об устранении неисправностей с ударным механизмом перфоратора рассказывает видео:

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

• разрушение быстроразъемного патрона;
• выход из строя подшипников;
• поломка ударного механизма;
• износ ствола перфоратора;
• износ резинок бойка и ударника;
• поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Порядок разборки и сборки

Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

Снятие патрона

Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

1. Плоской отверткой открепляют резиновую насадку-пыльник.
2. С помощью плоскогубцев размыкают и снимают стопорное кольцо.
3. Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
4. Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

Как собрать перфоратор

Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.

1. В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
2. На корпус наденьте резинку. Она препятствует вытеканию смазки.
3. Растровую втулку соедините с гильзой.

4. Обильно смажьте снаружи пьяный подшипник и шестерёнки.

5. На собранный узел наденьте пластиковый корпус редуктора.
6. Вставьте ротор в редуктор.
7. Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.

8. Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.

9. Поставьте щётки на место.

10. Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.

11. Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.

12. Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
13. Соберите патрон в обратной последовательности.

Неполадки с электрической частью

Если перфоратор подключен в сеть, но при запуске наблюдается либо отсутствие удара, либо отсутствие кручения, либо и то, и другое, причины стоит искать в плоскости электрики. Обычно указанные неполадки сопровождаются следующими признаками:

• посторонние звуки, не характерные при нормальной работе;
• мотор гудит, но рабочий вал не крутит;
• графитовые щётки искрят;
• отчётливый запах гари, видимые испарения, чёрный дым;
• корпус перфоратора очень разогрелся.

Мотор гудит, но вращения нет

В этом случае очаг неполадки скрыт в редукторе двигателя: он не дает ротору крутиться. Если же звука нет никакого, причин больше:

• сбой в цепи электропитания;
• выход из строя кнопки пуска;
• короткое замыкание в обмотках катушек.

Так или иначе, придётся разобрать электродвигатель, проверить наличие замыкания, и только потом делать ремонт.

Искрение графитовых щёток

Эта неисправность связана с износом щёток – их стоит заменить. Если же искрение не прекратится и на новых щётках, причина в двигателе, а точнее – в обмотках статора и ротора. При сборке перфоратора на заводе на эти обмотки наносят специальный защитный лак, который противодействует проникновению пыли внутрь ротора и статора.

Статор с обмоткой

Если не проводить периодическую профилактику, пыли на обмотках становится столько, что лак затирается. Это чревато возникновением короткого замыкания. Из-за него-то на щётках и могут появляться искры. Для проверки наличия замыкания применяют мультиметр.

Профилактические меры:

• периодическая смена щёток;
• смазывание маслом подшипников рабочего вала ротора;
• нанесение нового слоя лака на обмотки ротора и статора вместо затёршегося.

Перегрев корпуса, запахи, дым

Иногда причина, по которой не работает ударный механизм перфоратора – сильное нагревание корпуса, подкреплённое запахом гари и выделением дыма. Необходимо тут же выключить инструмент, и дать ему время остыть. Быстрый разогрев после следующего включения подразумевает необходимость разбора двигателя и поиска поломки.

Неисправность режима сверления в перфораторе

В перечне самых распространенных неисправностей электроинструмента неизменно упоминается ситуация, когда не работает в режиме сверления перфоратор BlackDecker, Bosch, DeWALT либо любой другой марки, но при этом активно долбит обрабатываемый материал.

Эффективное ударное воздействие – важное достоинство перфоратора, но без вращения бура оно будет почти полностью нивелировано. Функционал инструмента при этом будет ограничен непродолжительными операциями с долотом, пикой и т.п

– длительная работа в режиме «долбление без сверления» быстро приведет к поломке механизма.

Обычно наиболее прост ответ на вопрос, почему при переключении на сверление перфоратор бьет, как в ударном режиме. Вероятнее всего, это вызвано поломкой переключателя режимов – довольно уязвимого узла многих видов электроинструмента. Замена или ремонт переключателя могут быть выполнены быстро и не требуют больших финансовых затрат.

Предварительно определить, почему бьет, но не сверлит перфоратор Makita, Metabo, Interskol и пр., можно по звуку: если очевидно слышно гудение двигателя, но отсутствуют вращательные движения, то, очевидно, проблема кроется в заклинивании редуктора. Иногда происходит обламывание зубьев шестерен – отколовшиеся фрагменты препятствуют их проворачиванию.

Также среди наиболее распространенных причин, почему перестал сверлить перфоратор Elitech, Hammer, Hitachi, STANLEY, RYOBI, Skil и иных брендов специалисты сервисных центров «Удачная техника сервис» называют:

• износ зубьев защитной муфты – при этом будет слышен характерный звук «трещотки»;
• истирание зубьев шестерен между валом двигателя и промежуточным валом;
• ослабление держащей муфту конической пружины;
• отсутствие фиксации большой шестерни вала.

В любом случае для диагностики потребуется разборка корпуса и механической части инструмента.

Мастера СЦ «Удачная техника сервис» легко справятся с этой работой, подберут необходимые запчасти с собственного склада компании, выполнят чистку, смазку, профилактическую проверку и регулировку прочих узлов. И все это – быстро, по выгодной цене и с предоставлением гарантии качества услуг!

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

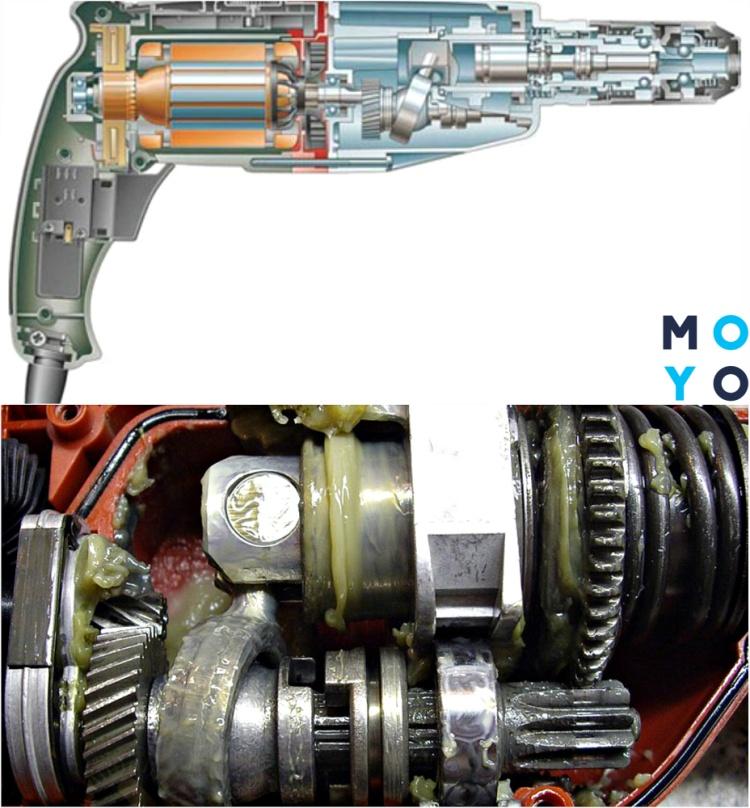

Как разобрать и проверить другие элементы

Разобравшись с электрикой, мастер приступит к обследованию механических узлов:

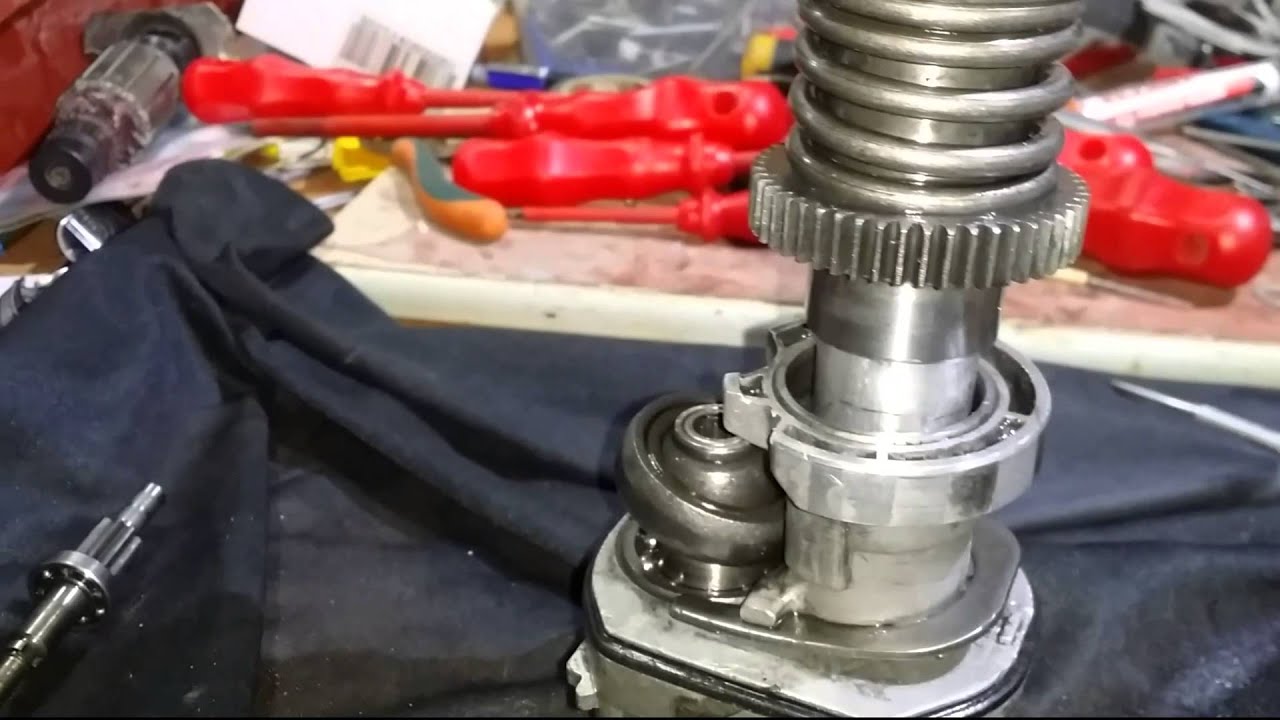

• Отделить от редукторного привода пластиковый кожух. При этом рекомендуется провести по кожуху магнитом, чтобы не выкатились отдельные детали, например, шариковые подшипники.
• Извлечет осевой вал из «пьяного» или плавающего подшипника, именно его «качание» передает ударный импульс в патрон.
• Снимет ведущие шестерни (с кривыми и прямыми зубцами) удалив стопорные кольца, после чего отделит и подшипник.
• Отделит с растровой втулки стопорное кольцо и выкрутит ударный болт, после чего проверит целостность ударника, изготовленного из прочных металлов.
• Обследовав узлы и, при необходимости, заменив поврежденные элементы, конструкция собирается последовательными блоками. Мастера рекомендуют смазывать каждую деталь и узел во время сборки.

Важно! В кольце «пьяного» подшипника и на растровой втулке установлены два игольчатых подшипника. Первый из них испытывает предельные нагрузки при эксплуатации и часто подлежит замене
