Обзор строгальных станков
На рынке представлены бытовые аппараты разных размеров и параметров, что делает возможным выбор под конкретные цели. Рассмотрим некоторые модели популярных производителей.
Наиболее часто на авторитетных интернет-форумах встречаются отзывы о станках отечественной торговой марки «Зубр», швейцарской фирмы Jet, немецкой Metabo. На четвертом месте — японская Makita. С них, пожалуй, и начнем.
Зубр СР-330-1800
За передачу мощности отвечает надежный двигатель с защитой от перегрузки. Для автоматизированной подачи заготовки предусмотрено 2 переключаемые скорости. Благодаря электронному индикатору, толщину обработки можно отрегулировать с беспрецедентной точностью.
Глубина строгания (max): 3 мм.
Ширина строгания (max): 330 мм.
Мощность: 1800 Вт.
Вес: 40 кг.

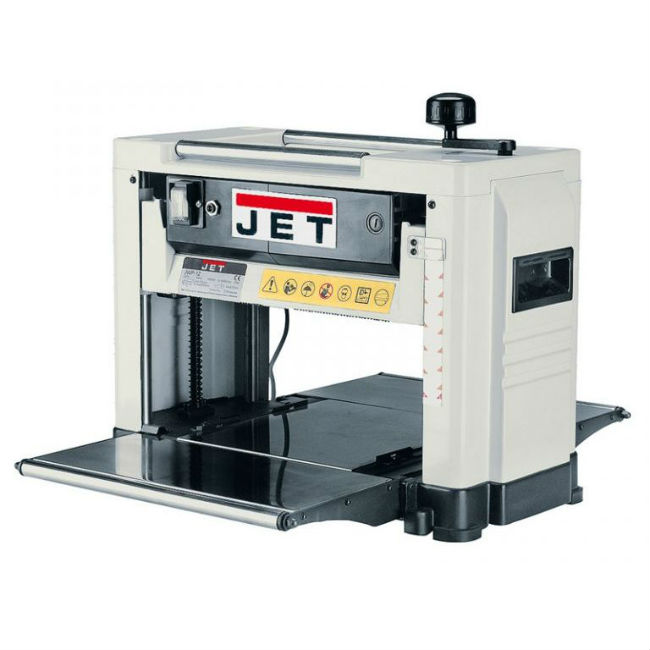

JET JWP-12
Последние несколько лет эта модель прочно удерживает позиции лидера продаж. В ней небольшие размеры и вес сочетаются с высокой мощностью, защитой от перегрева двигателя, возможностью подключения пылесоса, автоматической подачей заготовки (скорость 7 м/с), регулируемой высотой обработки.
Другими словами, перед нами практичный и мобильный строгальный агрегат, пригодный как для домашнего, так и для профессионального использования.
Глубина строгания (max): 2,5 мм.
Ширина строгания (max): 318 мм.
Мощность: 1800 Вт.
Вес: 30 кг.
Metabo DH 330
Классическая конструкция дополнена следующими особенностями: установленным вверху (в отличие от обычного расположения в нижней части станка) механизмом настройки высоты обработки, встроенной защитой от перегрузок, откидными подающими столами, вытяжным штуцером для возможности подключения пылесоса.
В комплект входит инструмент для обслуживания (хранится в сумке под откидным столом). В наличие две шкалы регулирования настроек — метрическая и дюймовая.
Глубина строгания (max): 3 мм.
Ширина строгания (max): 330 мм.
Мощность: 1800 Вт.
Вес: 35 кг.

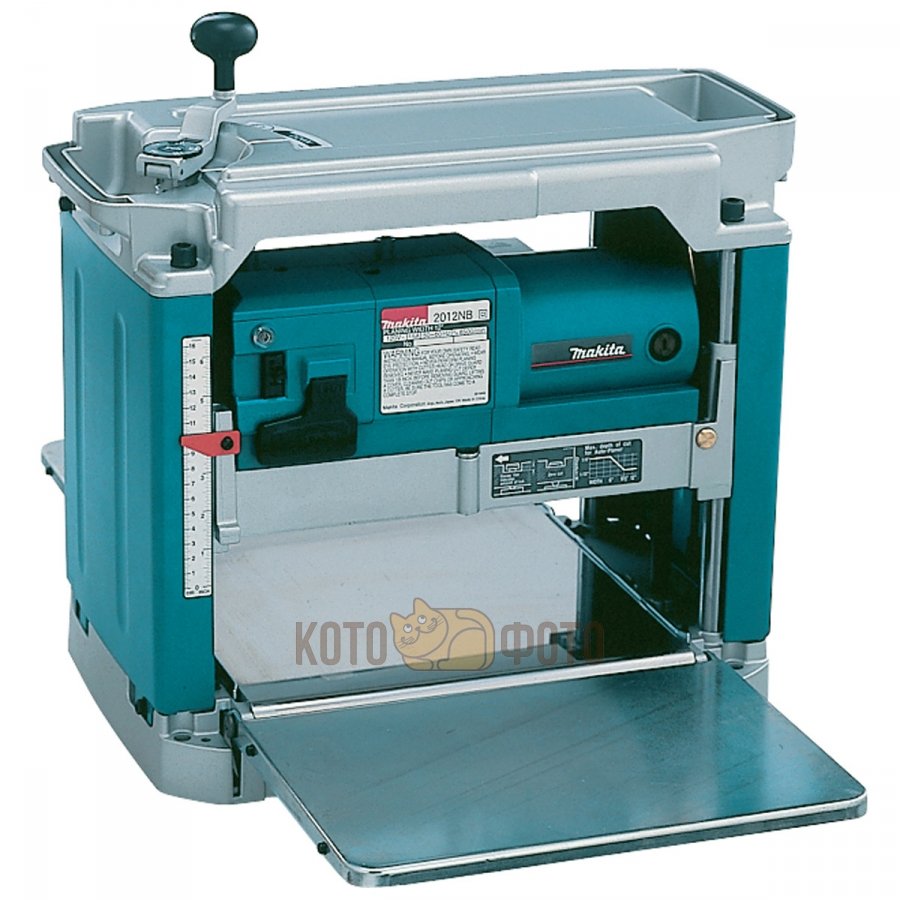

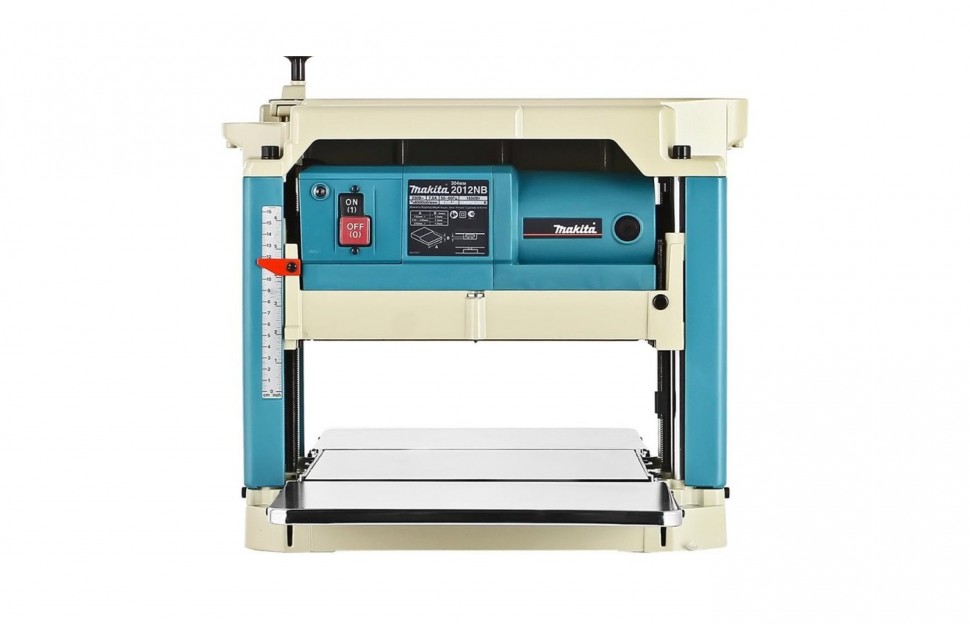

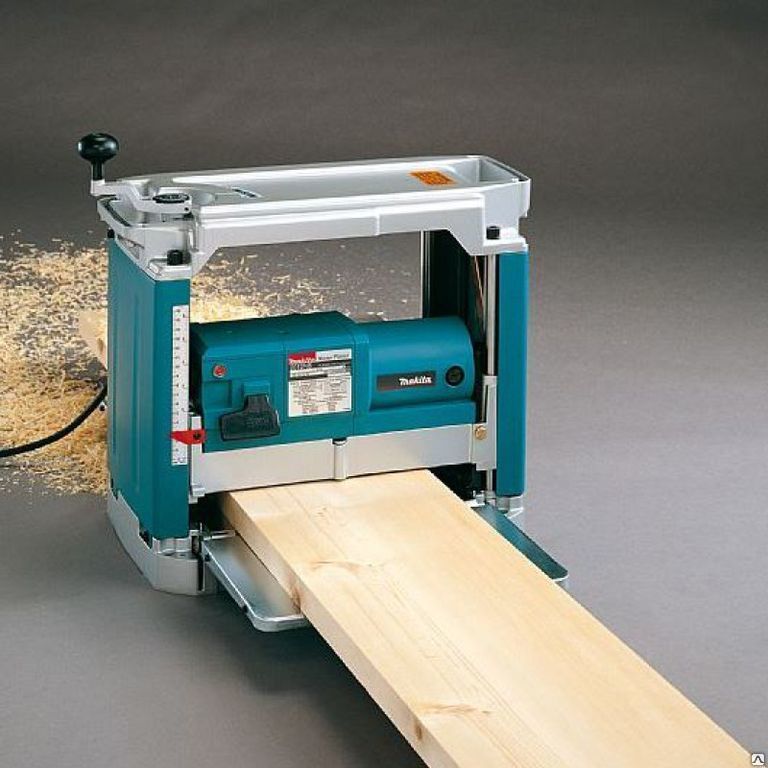

Makita 2012NB
Выглядит компактнее остальных моделей, однако в деле, ничем не хуже профессиональных аппаратов других производителей. В наличие двойная основная шкала (метрическая и дюймовая), встроенная защита от перегрузок, откидные столы, вытяжной штуцер для подключения пылесоса, инструмент для обслуживания.
Отличается легкостью замены ножей, хорошим выходом стружки, стопроцентной отработкой заявленных производителем цифр (доска в 150 мм без проблем строгается на глубину 2,5 мм за один проход).
Глубина строгания (max): 3 мм.
Ширина строгания (max): 304 мм.
Мощность: 1650 Вт.
Вес: 27 кг.
Калибр ССР-1600
Фуговально-рейсмусовый мини-станок с очень приличными ножами (гарантируется качественная обработка длительное время). Еще одним преимуществом является возможность предварительной фуговки — практикой доказано, что аппарат работает лучше, если поверхность гладкая и ровная.
Из минусов можно назвать недостаточно информативную инструкцию и не всегда равномерный ход стола.
Глубина строгания (max): 2 мм.
Ширина строгания (max): 204 мм.
Мощность: 1600 Вт.
Вес: 32,6 кг.

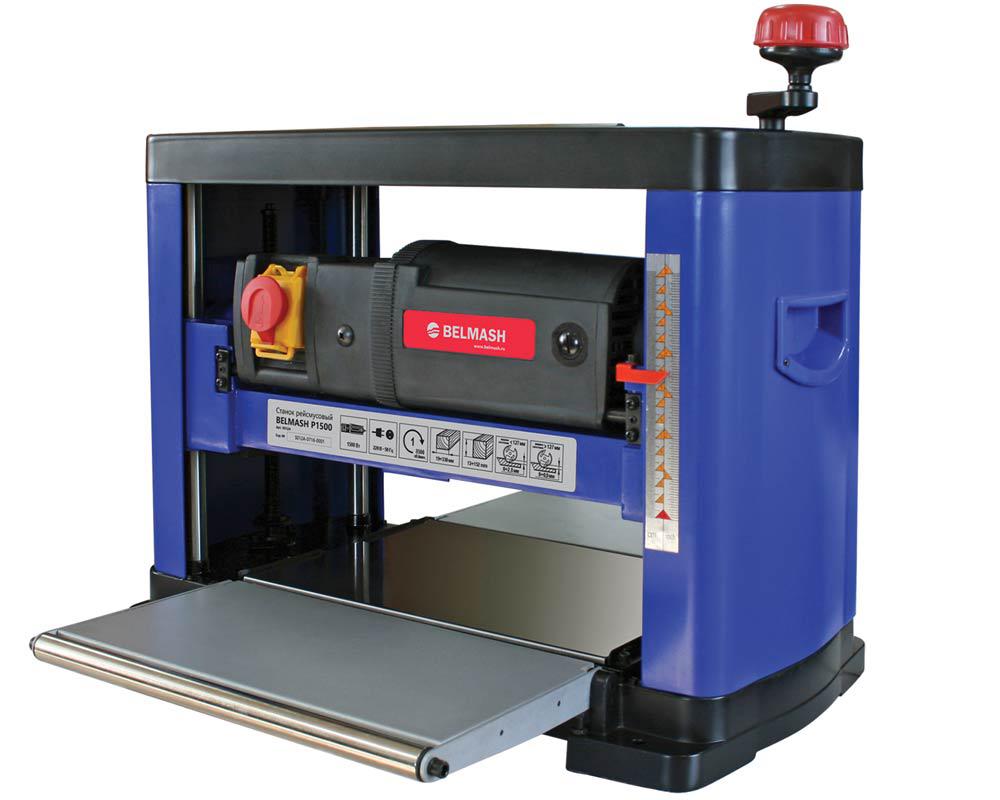

Белмаш P1500 S012A
Модель оборудована электродвигателем коллекторного типа с защитой от перегрузок. Рабочий стол имеет стальное покрытие, что гарантирует его долговечность и прочность, отверстия в основании предоставляют возможность надежного крепления на верстаке.
Особенностью является специальная, рассчитанная на быструю настройку высоты ножевого вала рукоять.
Глубина строгания (max): 2,4 мм.
Ширина строгания (max): 330 мм.
Мощность: 1500 Вт.
Вес: 33 кг.
Соберем технические параметры станков в сводной таблице:
| № | Модель | Глубина строгания, мм | Ширина строгания, мм | Мощность, Вт | Вес, кг |
| 1 | Зубр СР-330-1800 | 3 | 330 | 1800 | 40 |
| 2 | JET JWP-12 | 2,5 | 318 | 1800 | 30 |
| 3 | Metabo DH 330 | 3 | 330 | 1800 | 35 |
| 4 | Makita 2012NB | 3 | 304 | 1650 | 27 |
| 5 | Калибр ССР-1600 | 2 | 204 | 1600 | 32,6 |
| 6 | Белмаш P1500 S012A | 2,4 | 330 | 1500 | 33 |
ПАРАМЕТРЫ СТРОГАНИЯ рейсмус
Рейсмус удаляет выступающие неровности верхней плоскости, снимая стружку. При этом модели разных станков отличаются друг от друга: шириной и толщиной обрабатываемого бруска
Обращайте внимание на геометрические показатели в паспорте. Сюда входят максимальные параметры обрабатываемой заготовки по высоте и ширине. Чем больше они у станка, тем большего размера заготовку, вы сможете обрабатывать
При заданных параметрах доска на выходе должна быть гладкой.Если говорить о глубине, то чем она больше, тем требуется меньшее количество прогонов для снятия большого слоя. Глубина строгания напрямую взаимосвязана с мощностными показателями. Мощный двигатель способен снять максимальное количество миллиметров дерева за один проход.Обратите внимание, как выполнен указатель высоты строгания. Он должен быть максимально удобен при пользовании. Практичный, с четкой шкалой
Чем больше они у станка, тем большего размера заготовку, вы сможете обрабатывать. При заданных параметрах доска на выходе должна быть гладкой.Если говорить о глубине, то чем она больше, тем требуется меньшее количество прогонов для снятия большого слоя. Глубина строгания напрямую взаимосвязана с мощностными показателями
Мощный двигатель способен снять максимальное количество миллиметров дерева за один проход.Обратите внимание, как выполнен указатель высоты строгания. Он должен быть максимально удобен при пользовании
Практичный, с четкой шкалой.
Каким должен быть современный рейсмусовый станок?
В своё время главный рейсмусовый станок страны имел один единственный аналог бытового рейсмусового инструмента в виде обычного рубанка. С приходом в мир высоких технологий ситуация резко изменилась и купить рейсмусовый станок для своей мастерской сегодня может каждый желающий получить в домашних условиях идеально ровную деревянную заготовку для её дальнейшего применения в быту.
Современный рейсмусовый станок – это недорогое деревообрабатывающее устройство с минимум возможностей для дома, либо сложное оборудование для обработки древесины в промышленных масштабах. Выбор моделей и производителей поражает воображение, поэтому специально для вас мы сделали подборку десяти лучших рейсмусовых станков для мастерской по дереву, основываясь на десятках и сотнях отзывов и особенностях каждого из рассматриваемого оборудования.
Особенности работы на рейсмусе
Рейсмусовый станок – сложное устройство, работа с которым подразумевает знание определённых правил и строгого соблюдения техники безопасности. Наиболее значимыми из них являются такие:
- Заготовка заходит в рабочую зону станка под определённым прижимным усилием. В этот момент оператор должен быть наиболее внимательным. При затягивании внутрь руки (например, зацепившись за широкий рукав одежды) это может стать причиной травматизма.
- При обработке коротких заготовок, они могут «вылететь» из-под ножей и нанести травму или повредить имущество помещения. Обезопасить протекание процесса можно сделав несущие бруски большей длины и толщины, равной тем, которые нужно отстрогать.
- При одновременном «прогоне» нескольких заготовок, следует подбирать только те, что подходят по высоте. Доска или брус с выступающей кромкой может оказаться вырванной из связки и «выброшена» по принципу, описанному чуть ранее.

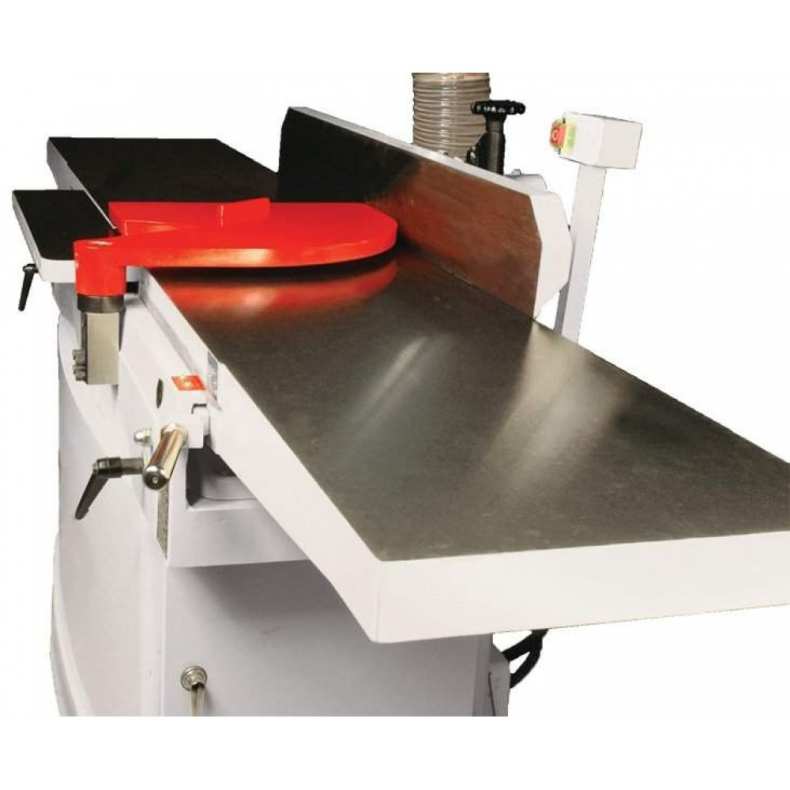

Лучшие модели
Моделей фуговальных станков много. Их можно разделить на профессиональные и бытовые, пригодные только для использования в небольшой мастерской. Рассмотрим наиболее популярные образцы, которые пользуются спросом в разных областях деятельности:
JET PJ-1696HH POWERMATIC
Профессиональный станок со спиральным ножевым валом helical 1791283-RUHH. Ширина строгания — до 40 см, длина рабочей базы — 2,44 м. Мощность электродвигателя — 5,5 кВт. Частота вращения ножевого вала — 5000 об/мин. Общее количество режущих кромок на валу — 57 шт. Диаметр ножевого вала — 101 мм. Цена станка — 496000 руб.
КОРВЕТ 20М
Компактный станок для установки на собственную подставку или верстак. Рабочая база — 1,27 м, максимальная ширина строгания — 254 мм. Мощность двигателя — 1,6 кВт, частота вращения ножевого вала — 9000 об/мин. Станок оснащен возможностью рейсмусования со скоростью подачи 6 м/мин. Цена станка — 27200 руб.
BELMASH J150/1170ARH
Станок оснащен спиральным (или сегментированным) валом на 30 режущих кромок. Станина чугунная, массивная, Исключающая перемещение во время работы. Мощность — 1,1 кВт, частота вращения вала — 5000 об/мин. Длина рабочей базы — 1,2 м. ширина заготовки (максимальная) — 152 мм. Стоимость — 80000 руб.
Калибр ССР-1600 1,5кВт
Станок отечественного производства имеет мощность двигателя 1,5 кВт. Частота вращения (на холостом ходу) — 8000 об/мин. Ширина строгания — 21 см. На ножевом валу установлены 2 ножа. Максимальная глубина строгания за 1 проход — 3 мм. Цена — 23000 руб.
Robland S 410
Станок для обработки пласти и кромки. Мощность трехфазного электродвигателя — 4 кВт, частота вращения вала — 5500 об/мин. Диаметр ножевого вала составляет 90 мм, 4 ножа обеспечивают высокую чистоту обработки. Длина рабочего стола — 2,36 м (обе части), ширина строгания — 41 см. стоимость станка — 441000 руб.
PATRIOT WW160 170300160
Небольшой станок, который можно установить на верстак или на собственное основание. Мощность двигателя — 1,6 кВт, частота вращения — 15000 об/мин. Ширина строгания — 15 см. длина рабочей базы — 65 см. ножевой вал оснащен 2 ножами. Стоимость станка — 14000 руб.
ЗУБР СРФ-204-1500
Фуговально-рейсмусовый станок, оснащенный дополнительной функцией образования параллельных пластей на противоположных сторонах детали. Мощность двигателя составляет 1,5 кВт, скорость вращения — 9000 об/мин. Ширина строгания — 20 см, ножевой вал обычного типа с двумя режущими кромками. Цена — 20000 руб.
Параметры всех моделей разные, но принцип действия и общие особенности конструкции у них одинаковы.
Лучшие фуговально-рейсмусовые станки по дереву рейсмус
Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.
Record Power PT107 рейсмус
Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.
Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.
Достоинства:
- Точная настройка фуговального стола;
- Высокая скорость переоснащения;
- Эффективная защита от перегрева электродвигателя;
- Плавный ход заготовок для высококачественной обработки;
- Низкий уровень вибрации;
- Возможность комплектации колесами для перемещения по мастерской.
Недостатки:
Высокая цена.
Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.
Зубр СРФ-204-1500 рейсмус
Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.
Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.
Достоинства:
- Патрубок для подключения строительного пылесоса;
- Низкая цена;
- Доступные комплектующие и расходные материалы;
- Простая перенастройка при выполнении разных операций;
- Резиновая опора в комплекте.
Недостатки:
Нет регулировки столов.
Jet JPT-10B рейсмус
Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.
Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.
Достоинства:
- Эргономичная рукоятка маховика;
- Простая подача заготовки;
- Патрубок для пылесоса;
- Система аварийной остановки;
- Демпфирующие ножки опоры снижают вибрацию;
- Автоматическая подача при рейсмусовании.
Недостатки:
Используются только фирменные ножи.
Функциональные различия рейсмусовых станков
Перед покупкой станка, во избежание ошибки, рекомендуется подробнее ознакомиться с представленным ассортиментом и функционалом. По целям применения и функциям рейсмусовые станки подразделяются на следующие категории:
Станки бытового типа. Данные устройства обладают небольшими габаритами и весом, легко транспортируются и могут быть размещены даже в небольшом помещении или домашней подсобке. Они имеют сравнительно небольшую или среднюю мощность, но и стоимость их достаточно бюджетна. С помощью этих устройств можно совершить ряд таких важных работ, как пропил изделия на небольшую глубину (обычно до 1,5 мм) или обработка небольших заготовок. Обычно такие устройства не обладают автоматической подачей, а также вряд ли справятся с глубоким резом. Работа с подобными устройствами требует значительных физических усилий, однако, для небольших и нечастых домашних работ такие станки могут оказаться весьма подходящими.
Промышленные станки. Устройства данного типа являются высокоточными и высокоскоростными. Они имеют возможность особо глубокого пропила и обычно дополнены функцией автоматической подачи. Промышленные станки занимают гораздо больше места, чем бытовые, и обладают значительно большим весом. Такие устройства имеют особое подключение к электросети, а также обычно оснащены отдельной охладительной системой. Лезвия могут быть установлены сразу с двух сторон, а также обычно в комплектации идут такие важные элементы, как вращающийся барабан, ножи особой заточки и двойная стойка. Наличие блока управления, чаще электронного, увеличивает точность пропила.
Строгально-рейсмусовые станки. Данные устройства понадобятся при необходимости создания максимально точных деталей или эксклюзивных изделий из дерева без машинной обработки. Станки этого типа позволяют максимально точно и тонко уменьшить толщину заготовки, выровнять поверхность изделия, избавиться от каких-либо поверхностных дефектов. Ряд производителей оснащает свои приборы функцией возвратно-поступательного характера. Подобные машины выпускаются как отечественными, так и европейскими производителями, а список качественных новинок пополняется ежегодно.
Фуговально-рейсмусовые станки. С помощью устройств этого типа можно осуществить фрезеровку, обработать заготовку при помощи ножевого вала. Такие станки подразделяются на односторонние и двусторонние, вторые — обладают расширенным набором функций, а первые чаще применяются для небольших домашних работ.
Пошаговая инструкция изготовления
Чтобы изготовить бытовой рейсмусовый станок необходимо подготовить рабочие место и выполнить следующие действия:
- К боковым граням рубанка приложить лист фанеры. По контуру защитного кожуха провести разметку и вырезать шаблон. Он должен без зазоров огибать кожух электромотора.
- Аналогичным образом сделать шаблон другой формы.
- Перенести контуры шаблонов на листы фанеры толщиной 10 мм и вырезать их. Затем необходимо изготовить две планки толщиной 10х10 мм, которые впоследствии будут служить направляющими.
- Из бруска изготовить удерживающие поперечины. Они должны максимально плотно прилегать к передней и задней частям рукоятки электрорубанка.
- При помощи фрезерного станка или электролобзика, по нанесенной ранее разметке, выпилить продольные пазы. В дальнейшем они будут необходимы для регулировки толщины строгания.
- Пропустив перекладину под задней частью рукоятки электрорубанка соединить вырезанные детали. Для фиксации перемычки лучше использовать шурупы с потайной головкой.
- К обратной стороне заготовки приложить подготовленные заранее рейки и нанести на них разметку. Затем необходимо произвести их обрезку по нанесенной разметке.
- Для дальнейшего крепления заготовок между собой в верхней части высверливается сквозное отверстие для болтов. В этом же месте, при помощи фрезы проделывается отверстие глубиной 4 мм. Затем молотком в него забиваются крепежные гайки.
- Совместив обе заготовки их необходимо скрепить при помощи болтов с запрессованными деревянными шайбами. В качестве альтернативы можно использовать болты с головками барашками.
- В деревянном бруске проделать отверстие для установки в него направляющей шпильки. Для надежности фиксации лучше использовать контргайку.
- В передней части будущего станка установить брусок с направляющей шпилькой. Зафиксировать его при помощи шурупов с потайными головками.
- Наружную рамку собрать аналогично внутренней. На направляющую шпильку для регулировки положения одеть гайку-барашек.
- Изготовить направляющее полотно. Для этого в деревянных брусках при помощи стамески или фрезерного станка выполнить округлые желоба, диаметр которых будет соответствовать диаметру направляющих труб, и установить их так, как показано на картинке ниже.
- Подготовить рабочий стол. Он состоит из листа фанеры толщиной 10 мм. По краям устанавливаются ограничители, на которых впоследствии будут зафиксированы направляющие рейки.
- Направляющие трубы необходимо соединить между собой при помощи планок из фанеры и подключить патрубок пылесоса. После этого можно приступать к работе.
Посмотрев видео можно ознакомиться с нюансами изготовления рейсмусового станка, а также увидеть его практическое применение.
Строение рейсмусового станка
Станок обычно состоит из металлической конструкции, которая поддерживает две рабочие поверхности: верхнюю для планирования поверхности и другую в центральной части корпуса под валом держателя инструмента (ножей), заблокированную металлическим клином, который вращается с помощью электродвигателя и выполняет строгание.
- Независимо от производителя, каждый рейсмусовый станок укомплектован роликом с режущими ножами, крышкой, переключателем подачи и удобным столом.
- В целях повышения престижа машины используются дополнительные системы безопасности и улучшения комфортных условий использования.
- Качественные ножи гарантируют точность обработки, а прочная металлическая конструкция обеспечивает стабильные условия работы.
- Устройства позволяют адаптировать функции к индивидуальным потребностям.
Современные варианты допускают 2 режима строгания: режим заподлицо выполняется на верхней части станка, а перемещение детали запускается толчком оператора, который снимает желаемую толщину в пределах возможностей машины.
Что касается строгания по толщине, обработка происходит по-другому. Деталь скользит внутри корпуса машины и под цилиндром с лезвиями, тянущимися направляющими с рифлеными роликами, которые сопровождают материал внутрь и наружу. Максимальный размер вставляемого объекта определяется расстоянием между направляющими и валом лезвия.
БЕЛМАШ P1500M
Возвращаясь к теме бюджетных рейсмусовых станков, можем предложить вашему вниманию БЕЛМАШ P1500M, цена которого приближается к 30000 рублей. Имея высокий рейтинг продаж на российском рынке, по техническим характеристикам это устройство мало чем отличается от предыдущего Jet JWP-12, хотя по многим параметрам превосходит его:
Скорость подачи увеличена до 8 метров в минуту.
Ширина заготовки составляет 330 мм.
Наличие гранитного рабочего стола повышает точность снятия стружки.
Данная модель оснащена двусторонними ножами.
Станок оснащён системой предохранения от токовой перегрузки. Скачки напряжения не скажутся на его работоспособности.
Помимо этого в БЕЛМАШЕ P1500M предусмотрено резьбовое соединение со станиной. Надёжное металлическое основание обеспечивает плотное прилегание станка к поверхности рабочего стола, что позволяет избежать любых вибраций. Точная настройка глубины среза дублируется глубинным индикатором, который подтверждает фактический размер срезаемого слоя.
Лучшие фуговально-рейсмусовые станки по дереву
Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.
Record Power PT107
Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.
Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.
Достоинства:
- Точная настройка фуговального стола;
- Высокая скорость переоснащения;
- Эффективная защита от перегрева электродвигателя;
- Плавный ход заготовок для высококачественной обработки;
- Низкий уровень вибрации;
- Возможность комплектации колесами для перемещения по мастерской.
Недостатки:
Высокая цена.
Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.
Зубр СРФ-204-1500
Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.
Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.
Достоинства:
- Патрубок для подключения строительного пылесоса;
- Низкая цена;
- Доступные комплектующие и расходные материалы;
- Простая перенастройка при выполнении разных операций;
- Резиновая опора в комплекте.
Недостатки:
Нет регулировки столов.
Jet JPT-10B
Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.
Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.
Достоинства:
- Эргономичная рукоятка маховика;
- Простая подача заготовки;
- Патрубок для пылесоса;
- Система аварийной остановки;
- Демпфирующие ножки опоры снижают вибрацию;
- Автоматическая подача при рейсмусовании.
Недостатки:
Используются только фирменные ножи.
Установка ножей
Лезвия должны быть строго прямолинейными. Для проверки деталей этого параметра используются специальные приборы. Протестированные ножи укрепляют на валу последовательно, их кромки выступают над обрезом накладок просвета на 1-2 мм.
Для контроля параллельности ножей используется индикатор или проверочный параллелепипед. Первый дает меньшую погрешность при проверке параллельности. Нельзя допускать перекосов ножей при их фиксации.
Внимание! Категорически запрещается при установке лезвий применять какие-либо прокладки. Ножи, изношенные или получившие механические повреждения, должны быть заменены в кратчайшие сроки
Главные технические свойства
Станок имеет конкретные технические свойства, посреди которых отметим:
- Самая большая ширина отделываемой заготовки. Если она содержит большую ширину, значит придется применять фуганок. Но при фуговании тяжело выдерживать необходимую толщину. Критерий самой большой ширины фактически отвечает ширине самого станка.
- Самая большая толщина подаваемой заготовки. Мини станок, очень часто бытовой, как правило имеет самый большой критерий толщины подаваемого дерева около 10 миллиметров, промышленные варианты выполнения до 160 миллиметров. В основном, лезвия размещены сверху. Конструкция имеет две стойки, которые поднимаются над столом одновременно с барабаном и ножами, а еще электрическим двигателем с приводом. Барабан подвижный, передвигается в вертикальном направлении. Также он крутится, имея одну ось центровки. Большинство моделей имеют шанс регулировки глубины резания через блок управления.
- Частота вращения валов – до 10 000 оборотов в минуту. Изменение частоты вращения может проводиться во время установки клиноременной передачи.
- Мощность электрического двигателя, который необходим для приведения в движение всех компонентов конструкции, может составлять от 1 до 44 кВт и выше. Для домашнего применения подбирают рейсмусовые станки с ограниченной мощностью. Связывают это с тем, что уменьшение мощности приводит к уменьшению потребления энергии. Более большая мощность позволяет быстрее обрабатывать подаваемое дерево, так как критерий самого большого врезки в один проход выше. Мощные электрические двигатели просят трехфазное питание. Подключение к высокому напряжению и работа под нагрузкой приводит к нагреву электрического двигателя. По этому мощные модели имеют собственную отдельную систему охлаждения.
- Отвод стружки проходит с помощью специализированного механизма или ручным способом после остановки работы оборудования. Стружка должна обязательно удаляться с зоны резания, так как она может оказать влияние на точность снятия слоя древесины.
- Величина прижимной силы. Бруски дерева конкретной длины, ширины и толщины прижимаются вблизи зоны резания. Это нужно для того, чтобы увеличить точность снятия конкретного слоя дерева.
- Многие модели имеют пульт управления с клавишами, прочие педали. Блок управления, в основном, имеет типовый функциональный набор.
Аналогичными качествами отличается двухсторонний и односторонний вариант выполнения рассматриваемого типа станка.
Что это такое
Рейсмусный станок (в просторечии — рейсмус) служит для одно-, двух- или многостороннего строгания или дощатых щитов в один проход до заданного размера.
Принципиальное отличие от более привычного домашнему мастеру строгального (фуговального) станка — в том, что рейсмус позволяет получить изделие заданной толщины не после нескольких прогонок с непрерывным измерением размера, а именно за один раз:
- В приемную пару вальцов подается заготовка произвольного размера;
- С другой стороны станка выходит идеально остроганная доска или щит нужного сечения.
Очевидное достоинство рейсмуса — огромная экономия времени, в первую очередь — при изготовлении большого количества деталей одинаковой толщины. Кроме того, при установке фигурных ножей рейсмус позволяет изготавливать профилированные брусья, и многие другие элементы деревянного декора.
- Вращающийся нож 1 обеспечивает собственно строгание доски . Как правило, он представляет собой барабан с жестко закрепленными сменными лезвиями — прямыми или фигурными.
- Прижимная пружина 2 обеспечивает прижим заготовки вальцами 3 и 4 .
- Подвижное коромысло 5 служит для фиксации осей верхних вальцов .
- Аналогичную функцию снизу выполняет коромысло 6: пружина 7 прижимает к заготовке нижний валец 8 .
В этой схеме подлежат регулировке:
- Сила прижима нижнего вальца F1.
- Сила прижима верхних вальцов F2.
- Глубина резания А.
Типичный рейсмусовый станок по дереву, впрочем, имеет несколько более сложное устройство:
- Общее количество протяжных вальцов — не 3, а 4. В этом случае обеспечивается протяжка заготовки с минимальным сопротивлением: в приведенной выше схеме левый вал вынужден протягивать заготовку, опирающуюся на гладкое стальное основание.
- Для предотвращения вылета заготовки в обратную сторону перед первой парой подающих вальцов ставятся опрокидывающиеся «когти», намертво зажимающие доску при попытке обратного хода.
Кроме того, даже в бытовых рейсмусах более распространена схема с двумя ножами, способными одновременно обработать и нижнюю, и верхнюю стороны детали. Конструкция с одним ножом функциональностью не слишком далеко ушла от строгального станка: единственное ее достоинство — механическая протяжка.
