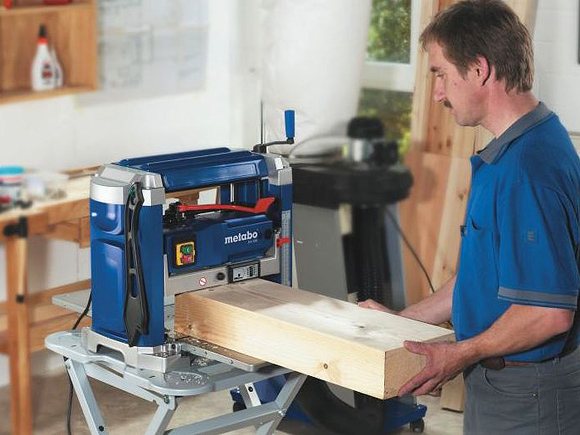

Конструкция и разновидности рейсмусовых станков
Конечно, рейсмусовый станок был не единственным в той мастерской. А многие из этих мастерских и вовсе не могли похвастаться такой роскошью. Но циркулярная пила, зачастую собранная на одном валу с барабаном фуговального станка, почти всегда имелась. И тогда несложное приспособление, позволяющее контролировать равномерность прижима заготовки к поверхности рабочего стола, приближало фуговальный станок по своему функционалу к рейсмусовому, что в умелых руках обеспечивало почти одинаковый результат, хотя и несколько белее затратный и по работе, и по времени.
Мы так подробно здесь об этом рассказываем, чтобы была понятнее основная тема статьи – изготовление рейсмусового (рейсмусного) станка своими руками. Ведь главная его задача: прострогать погонажный деревянный материал с одинаковой толщиной. А несколько последовательных операций строгания на фуговальном станке с таким прижимным приспособлением, этот результат обеспечит.
Но, чем же оснащен настоящий рейсмус?
Рейсмусовый станок имеет:
- рабочий стол;
- рабочий вал (1 или 2), два – для одновременной обработки двух поверхностей заготовки или один – для обработки заготовки с одной стороны;
- валки для прижима и протяжки заготовки (пару сверху или две – сверху и снизу), с электрическим или ручным приводом;
- систему регулировки высоты стола;
- систему защиты от обратного хода заготовки.
В варианте доработки фуговального станка, часть из перечисленных систем отсутствует. Но также, промышленно выпускаются станки двойного назначения – фуговально-рейсмусовые.
В них под рабочим столом для фугования располагается регулируемый по высоте рабочий стол рейсмуса. Обработка заготовки осуществляется тем же барабаном с ножами, что и фугование. При этом обрабатывается только верхняя ее часть. Во время работы станка в качестве рейсмусового, верхняя часть станка закрывается защитной накладкой, во избежание получения травмы.
Иногда вместо барабана с ножами устанавливается широкая фреза.
Пошаговая инструкция изготовления
Чтобы изготовить бытовой рейсмусовый станок необходимо подготовить рабочие место и выполнить следующие действия:
- К боковым граням рубанка приложить лист фанеры. По контуру защитного кожуха провести разметку и вырезать шаблон. Он должен без зазоров огибать кожух электромотора.
- Аналогичным образом сделать шаблон другой формы.
- Перенести контуры шаблонов на листы фанеры толщиной 10 мм и вырезать их. Затем необходимо изготовить две планки толщиной 10х10 мм, которые впоследствии будут служить направляющими.
- Из бруска изготовить удерживающие поперечины. Они должны максимально плотно прилегать к передней и задней частям рукоятки электрорубанка.
- При помощи фрезерного станка или электролобзика, по нанесенной ранее разметке, выпилить продольные пазы. В дальнейшем они будут необходимы для регулировки толщины строгания.
- Пропустив перекладину под задней частью рукоятки электрорубанка соединить вырезанные детали. Для фиксации перемычки лучше использовать шурупы с потайной головкой.
- К обратной стороне заготовки приложить подготовленные заранее рейки и нанести на них разметку. Затем необходимо произвести их обрезку по нанесенной разметке.
- Для дальнейшего крепления заготовок между собой в верхней части высверливается сквозное отверстие для болтов. В этом же месте, при помощи фрезы проделывается отверстие глубиной 4 мм. Затем молотком в него забиваются крепежные гайки.
- Совместив обе заготовки их необходимо скрепить при помощи болтов с запрессованными деревянными шайбами. В качестве альтернативы можно использовать болты с головками барашками.
- В деревянном бруске проделать отверстие для установки в него направляющей шпильки. Для надежности фиксации лучше использовать контргайку.
- В передней части будущего станка установить брусок с направляющей шпилькой. Зафиксировать его при помощи шурупов с потайными головками.
- Наружную рамку собрать аналогично внутренней. На направляющую шпильку для регулировки положения одеть гайку-барашек.
- Изготовить направляющее полотно. Для этого в деревянных брусках при помощи стамески или фрезерного станка выполнить округлые желоба, диаметр которых будет соответствовать диаметру направляющих труб, и установить их так, как показано на картинке ниже.
- Подготовить рабочий стол. Он состоит из листа фанеры толщиной 10 мм. По краям устанавливаются ограничители, на которых впоследствии будут зафиксированы направляющие рейки.
- Направляющие трубы необходимо соединить между собой при помощи планок из фанеры и подключить патрубок пылесоса. После этого можно приступать к работе.
Посмотрев видео можно ознакомиться с нюансами изготовления рейсмусового станка, а также увидеть его практическое применение.
Самодельный рейсмус из электрорубанка своими руками
instrument.guru > Своими руками > Самодельный рейсмус из электрорубанка своими руками
Рейсмус — это деревообрабатывающий станок, который строгает с наименьшими потерями материала. Такой станок используется для чистовой обработки, а также применяется для точных изменений размеров материала.
Многие люди задаются вопросом, как сделать самодельный рейсмус из электрорубанка? Для того чтобы сделать этот инструмент, сначала нужно ознакомиться с его главными частями: фиксаторы, штанга, шпильки, лезвие, колодка.
- Материалы, которые вам понадобятся для создания самодельного рейсмуса:
- Подготовка к работе над рейсмусом:
- Поэтапное создание рейсмуса
- Безопасность при работе на самодельном станке
- Шпильки и направляющие
- Заключение
Благодаря этим частям легко зафиксировать и подстроить инструмент под нужный вам размер.
Материалы, которые вам понадобятся для создания самодельного рейсмуса:
- Электрорубанок.
- Лист фанеры и бруски из дерева.
- Специальные звездочки, около четырех штук.
- Цепь от велосипеда.
- Шайбы.
- Шурупы и гайки.
- Большие резьбовые винты.
- Дополнительные приспособления для винтов.
Инструменты, которые понадобятся:
Подготовка к работе над рейсмусом:
- Выбрать размер деталей.
- Выяснить, как размещать шпильку.
- Сделать шпильку подвижной.
- Заняться проектированием нижней плоскости.
Поэтапное создание рейсмуса
- Создание основы, выбираем фанеру.
- Делаем крепление подставки для электрорубанка.
Эта часть тоже делается из фанеры, крепить нужно сзади с помощью шурупов.
- Создание платформы, на которой будет электрорубанок.
Сделайте отверстие лобзиком по форме электрорубанка.
- Собираем резьбовые винты для платформы.
По всем углам платформы монтируем винты с крупной резьбой.
- Монтаж платформы на подставки.
Из листа фанеры делаем подставку, на которую будет нужно установить верхнюю часть станка с платформой и электрорубанком, все это закрепляем шурупами. Обдумываем, как и где заложить кабель от электрорубанка.
- Присоединение и установление ручки для управления рейсмусом. Установить ее нужно на один из резьбовых винтов. Закреплять нужно с помощью шайб и гаек. Чтобы электрорубанок не спадал с креплений, создаем сквозное отверстие на одном из винтов.
- Установка планки и индикатора.
Мерная планка на рейсмусе считается незаменимой частью, благодаря ей можно измерять толщину материала. За планку сойдет любой кусок линейки с 6–8 см. Для индикатора можно выбрать обычную стрелку из жести. Вот и все, теперь наш рейсмус, сделанный своими руками, готов.
Не забудьте протестировать его на любом материале и всегда помните об уходе за этим устройством, прочищайте его и затачивайте вовремя. Чтобы выполнить свою работу качественно, стоит ознакомиться с чертежами рейсмуса и посмотреть видео, как делается рейсмус своими руками.
Безопасность при работе на самодельном станке
- При любой работе на таком станке всегда нужна защита для глаз.
- Во время грубой работы нужно надевать перчатки.
- Перед работой стоит проверить работоспособность станка и фиксацию всех его частей.
- Шпильки и ножи должны быть без дефектов и различных трещин.
- Обрабатывать на станке можно только чистый материал, где нет гвоздей и других металлических частиц.
Рейсмус из электрорубанка
Как нужно работать на самодельном рейсмусовом станке:
- Шпилька станка ставится на нужное расстояние от края детали, устанавливается нужный размер и фиксируется брусок. После этих действий станок наклоняется от себя и потом открывается режущая часть шпильки. Далее нужно просто тянуть инструмент на себя и все.
- В случае правильного управления рейсмуса, созданного своими руками, работа будет выполняться идеально и не отличаться от работ в специализированных мастерских.
Заключение
Не так уж и сложно сделать такое рейсмусовое чудо своими руками. В создании рейсмуса помогают многочисленные чертежи и видео. Главное – это стараться и делать все по советам и инструкции.
По мере получения нового опыта и увлечения ваших потребностей, станок можно улучшать либо начать использовать современные и очень мощные станки.
Если вам нужен рейсмус для создания большого количества заготовок с их последующей реализацией, то вы должны понимать, что обычным самодельным станком вы не сможете это сделать. И самое главное, не забывайте, что необязательно расстраиваться, если у вас не получается сделать рейсмусовый станок своими руками! Вы всегда можете приобрести его в магазине.
Общая характеристика
Рейсмусование – это конечная процедура, завершающая работу. Фуговальная машина выполнит первичную обработку, после которой требуется шлифовка. Рейсмусовый агрегат дает возможность обработки доски большой ширины с максимальной точностью. Именно это делает станок популярным, он многократно экономит время.
На рынке легко встретить как промышленные варианты оборудования, так и небольшого размера аппараты, используемые в маленьких мастерских. Вместе с тем пользуются известностью и самодельные схемы станков, особенностью которых является мобильность и компактность.
Рейсмусовый станок стоит немало и его покупка не всегда имеет смысл, в том случае, когда его использование не регулярно. Тогда и приходят к решению сделать самодельный рейсмус из строгального станка.
Многие первооткрыватели самодельных станков рассказывают о своем опыте, делятся схемами и чертежами, по которым каждый знающий толк в технике, человек сможет собрать свое изделие.
Но перед началом сборки подготовить все необходимое, тщательно изучив план конструкции. Рейсмус часто производят фрезерным ручным, а иногда состоит из электрорубанка. Во время покупки нужно определиться с его видом заранее.
Для начала нужно разобраться, что же представляет собой рейсмусовый станок, каковы его составляющие и комплектующие. Как правильно осуществить сборку, чтоб механизм выполнял требуемую задачу.
Меры безопасности
Чтобы уберечь себя от травм в процессе работы с электроинструментом, не помешает ознакомиться с кое-какими правилами безопасной эксплуатации
Помимо прочего, соблюдение мер предосторожности поможет продлить срок использования самодельного станка
- Прежде чем в очередной раз включить инструмент, необходимо убедиться в том, что его проводка не оголена, а все элементы зафиксированы должным образом.
- При обрезке заготовок обязательно использование защитных очков.
- При обработке грубых деталей руки необходимо держать в перчатках.
- Нельзя допускать каких-либо дефектов и повреждений на поверхности шпилек и ножей. Иначе они должны быть немедленно заменены на новые.
- Не допускать попадания металлических компонентов на поверхности обрабатываемых деталей. Это гвозди, винты и саморезы. Есть риск получить травму при работе с инструментом, а также можно окончательно вывести его из рабочего состояния.
Подготовка необходимых аксессуаров к работе
Для того чтобы изготовить фуговальный станок самостоятельно требуется определенный набор инструментов и материалов. Примером можно назвать:
Ручной электрорубанок. Именно этот инструмент сегодня применяется в качестве основы
Рекомендуется уделять внимание продукты компаний Bosh и Makita – продукция весьма качественная и может прослужить в течение длительного периода. Потребуется сверлильный станок с самыми различными сверлами или электрическая дрель
Они применяются для получения отверстий. Саморезы по дереву являются крепежными элементами, которые сегодня получили весьма широкое распространение. Фанера используется в качестве распространенного материала при проведении самых различных работ
В данном случае ДСП можно назвать нежелательным вариантом, так как он не подходит для проведения подобных работ. Также требуется массив дерева, который применяется для создания бокового упора. Толщина используемого бруса варьирует в пределе 15-20 мм.
Этот набор можно назвать рекомендуемым, так как может существенно отличаться в зависимости от конкретного случая.
Преимущества самодельных станков
Фуговальный станок своими руками отличается универсальностью использования. Функциональных возможностей такого оборудования будет достаточно для качественной обработки древесины. На самодельных станках можно не только строгать пиломатериалы, но и выполнять финишную обработку досок, придавая им необходимую толщину и идеально ровную поверхность.
К преимуществам изготовленных своими руками рейсмусов можно отнести следующее:
Для изготовления самодельного рейсмуса своими руками можно использовать электрорубанок, на основе которого выполняется станок, позволяющий осуществлять качественную обработку древесины, в том числе строгание, обработку кромок и снятие фаски. Необходимо лишь подобрать качественный проект изготовления самодельного рейсмуса, что и станет залогом выполнения надежного и универсального в использовании оборудования.
В интернете можно найти различные схемы исполнения самодельных фуганков, которые отличаются функциональностью и простотой в изготовлении. В последующем следует придерживаться имеющейся на руках схемы, подбирая соответствующие компоненты и правильно собирая станок, функционал которого будет полностью отвечать требованиям домовладельцев.
Необходимые материалы
Существует множество вариантов изготовления самодельных строгальных станков, которые будут отличаться своей основой. Проще всего такой инструмент выполнить на основе электрорубанка или электролобзика.
Для выполнения рейсмуса потребуется следующее:
Фанера и брус потребуются для изготовления основы станка и ручного стола, на который в последующем будет крепиться электрорубанок и другие элементы, отвечающие за функционал и безопасность использования оборудования.
Пошаговая инструкция
Изготовление рейсмуса не представляет сложности, поэтому с выполнением такого оборудования справится практически каждый.
Необходимо будет выполнить следующую работу:
Это самая простая конструкция рейсмуса, выполнить которую можно в домашних условиях. В сети можно найти различные чертежи рейсмуса из электрорубанка своими руками, которые будут отличаться своим функционалом и способом изготовления.
Виды рейсмусов
Рейсмусовые установочные станки различаются по нескольким характеристикам, первая – это число используемых ножей, установленных на режущем модуле.
Односторонний
Имеет один нож, стоит дешевле, но в основном используется в маленьких домашних мастерских. За один ход он способен произвести обработку изделия с одной стороны.
Двухсторонний
Состоит из двух валов с ножами, параллельными по отношению друг к другу. Он имеет большую производительность, оснащен также автоматической подачей древесины.
Двухсторонний рейсмусовый станок
Профессиональный
Сконструирован с использованием трех и более режущих модулей. Используется для профессиональной обработки, может производить заготовки в большом количестве.
Второй критерий различия рейсмусовых машин – сфера применения:
- Бытовой – позволяет достичь необходимой производительности, имеет маленький вес и доступную цену. Станет незаменим при строительстве дома.
- Комбинированный – стоит недорого, имеет небольшую производительность. Назначение – домашнее бытовое.
- Полупрофессиональный – применяется в столярных мастерских.
- Профессиональный – производит большие объемы заготовок, используется на заводах по обработке древесины.
- Промышленный – применяется на лесопилках, пилорамах, деревообрабатывающих предприятиях. Имеет внушительные размеры и мощность.
Самодельный прижим: вариант №2
Альтернативным вариантом изготовления прижима для станка своими руками является небольшая модификация оборудования. Она заключается в монтаже по бокам станины двух реек. В основной рабочий вал устанавливаются два подшипника, которые проходит фиксирующая ось.
Читать также: Паяльник с регулировкой температуры своими руками
Сложность может заключаться в конфигурации станины. Все модели имеют ровные края, обеспечивающие монтаж проушин. Регулировка степени зажима осуществляется с помощью пружины. Она смещается по рейкам, тем самым изменяя давление на заготовку.
- Основной рабочий вал.
- Подшипники.
- Ось с резьбой.
- Гайка.
- Пластины.
- Тяга.
- Пружины.
- Фиксация для пружин.
- Ось эллипса.
- Две пластины.
- Стопор.
- Эллипс.
- Рукоятка.
- Ось.
- Две проушины.
- Уголок.
- Болт для крепления.
Преимуществом этой системы является увеличение производительности труда. При подаче заготовки ее торцевая часть будет упираться в вал, приподнимая его. Это позволит обрабатывать несколько деталей без предварительной регулировки самодельного прижима.
В видеоролике показан пример еще одной конструкции фиксирующего механизма:
Нужна фота или чертеж конструкции прижима заготовки на фуговальном станке
А может попробовать использовать принцип отжима белья в старых «советских» стиральных машинах. Помните, были такие два ролика и ручкой крутили.
Так я и намерен детали из этого узла использовать, а именно сам валик а над конструкцией прижима нада подумать , вместе с форумом.
А может попробовать использовать принцип отжима белья в старых «советских» стиральных машинах. Помните, были такие два ролика и ручкой крутили. __________________
А что у вас за фуганок?
Да обыкновенный самопальный фуганок с тремя ножами. А какая разница?
Так даже лучше.Ибо крепить к заводской конструкции сложней!Мысли та уже есть?
Да мысли то есть но как-то немогу их в одну кучу сложить, может с понедельника начну делать то постараюсь сфоткать чего получилось
А можно уточнить фуганок ручной или станок фуговальный ?? Если станок то не советую ставить прижим, если хотите получить ровную поверхность. По собственному опыту знаю, когда начинал работать на фуговальном станке старался сильнее прижать заготовку к столам да побольше снять за проход, думал меньше «гонять» нужно, а после рейсмуса посмотриш иль горб или яма. Поставил потом на 1-1.5 мм, на заготовку не давиш а лиш держиш чтоб не «гуляла». После рейсмуса одно загляденье все ровное и гладкое, особенно хорошо если 3 ножа на валу, меньше заготовка прыгает.
Да дело не в усилии, допустим плоскости у заготовки с обеих сторон выпуклые (по форме элипса). Ну и как тут прижимом ровно фугануть ? А тут рукой чуть приподнял а потом чутка нажал глядиш плоскость получится.
Если Вы хотите получить ровную поверхность при фуговке – напрочь забудьте о всяких прижимах, от них только один вред, пользы ноль. Примите к сведению, что любая доска это пружина : если при фуговке её даже слегка прижать к поверхности стола а после фуговки отпустить (т.е. удалить вертикальную нагрузку) доска примет первоначальную форму (т.е. первоначальную кривизну), вот только станет тоньше на величину снятого при строжке материала. Таким образом её можно «выравнивать» до толщины газетного листа. Для получения идеально ровной поверхности доски важны два других момента: -очень острые ножи (в одной из мастерских, где мне довелось работать, ножи на фуганке менялись не реже одного раза в день – шло очень много дуба, бука и берёзы); -максимально точное выставление режущих ножей по приёмной поверхности фуганка – не выше и не ниже. Всё остальное . от лукавого. Начинать фуговку надо всегда «пузом к верху» – выравнивать нижнюю сторону, «пузо» убирается в рейсмусе. «Пузо» с двух сторон = жуткая редкость, но и в этом случае – б о льшим вверх.
Строгание древесины – непременная стадия деревообработки. Строгать можно как ручным рубанком, так и электрическим, но для более профессиональной работы лучше подойдёт фуговальный станок. Промышленный образец стоит больших денег, поэтому тут попробуем разобраться, как изготовить фуговальный станок своими руками, используя бытовой электробубанок.
Самодельный рейсмус из электрорубанка
Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.
Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.
Что понадобится для изготовления самодельного рейсмуса своими руками:
- Незанятый ручной электрорубанок.
- Чертежи рейсмуса из электрорубанка своими руками.
- Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
- Небольшое количество свободного времени.
https://youtube.com/watch?v=yRHjyVBnv-s
Шпильки и направляющие
Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.
Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.
Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.
Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.
Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.
Настройка пружинного блока
Поворачивает пакет гибких прижимных элементов вокруг основной оси второй стержень — ось зажима. Он параллелен оси вращения, закреплён концами в опорах, но высоту его положения можно изменять (по дуге).
Перемещение оси зажима осуществляет мастер, вручную, перед строганием. Тем самым он регулирует силу прижатия материала пружинным блоком (в зависимости от толщины заготовки). Фиксируется заданное положение подвижного стержня ручкой (винтом-барашком).
Важно! Режущая кромка лезвий в верхнем положении должна быть вровень с рабочей поверхностью принимающего стола. Зазор между кромкой принимающей части стола и окружностью, которую описывают лезвия ножей, допустим не шире 3 мм
Многоликий фрезер. Какие инструменты может заменить фрезер?
Когда речь заходит о комплектовании небольшой столярной мастерской минимально необходимым оборудованием, то в первую очередь на ум приходят различные станки (сверлильный, фуговальный, рейсмусовый), электрорубанки, торцовочные пилы, электролобзики и т. д. А вот ручной фрезер — далеко не первый в списке приоритетов. А зря! Ведь этот инструмент может заменить собой большую часть из того, что уже перечислено! Просто не каждый начинающий мастер знает о его скрытых способностях, тех образах, в которых он может выступить в его руках.
Так какие же таланты скрывает в себе ручной фрезер?
Конструкция рейсмусового станка
Принцип работы рейсмусового станка
Этот тип деревообрабатывающего оборудования относится к классу строгальных. Спецификой конструкции является расположение режущего вала — он находится в верхней части. В отличие от фуговального происходит обработка не нижней, а верхней части поверхности заготовки.
Стандартная схема рейсмусового станка включает в себя монолитный опорный стол, в верхней части которого расположен режущий компонент оборудования. Для подачи заготовки в области обработки предусмотрены два направляющих вала, расположенные на одном уровне с режущей частью. Один из них находится перед зоной обработки, а второй — после.
Отличительные особенности конструкции:
- монолитный столб без направляющих реек. Это позволяет делать профильное, объемное и плоскостное фрезерование изделий больших габаритов;
- отсутствие отдельной прижимной части. Ее функции выполняет режущий блок;
- возможность регулировки положения стола. Таким образом устанавливается толщина среза деревянного изделия.
Для комплексной обработки могут применяться станки с несколькими фрезами, расположенными между верхней и нижней частью относительно заготовки. Однако сделать подобный рейсмусовый станок своими руками будет проблематично. Чаще всего выбор останавливается на простой модели с одним валом.
Как сделать рейсмусовый станок по дереву в домашних условиях
В случае необходимости, изготовить такой станок можно в домашних условиях. Для этого не потребуется применение специального оборудования или наличие особых технических навыков.
Что понадобится для изготовления
Для изготовления самодельного рейсмуса необходим минимальный набор материалов и инструментов, который зачастую есть в арсенале каждого хозяина. В него входит:
- электрический рубанок;
- электролобзик;
- лист металла толщиной 0,5 мм;
- лист ЛДСП;
- металлическая труба;
- ручная дрель;
- набор сверл по дереву и металлу;
- крепежные метизы;
- набор гаечных ключей.
Какой рубанок выбрать для этой цели
Электрический рубанок является основным рабочим органом станка. Поэтому перед началом сборки необходимо подобрать инструмент с оптимальными параметрами. Основными техническими характеристиками, которые стоит учитывать при выборе рубанка, являются:
- ширина строгания. Большинство современных электрорубанков оснащаются опорной подошвой и лезвиями шириной 82 мм. Этого вполне достаточно для бытовых работ;
- мощность электродвигателя. Для осуществления качественного строгания заготовок лучше всего пользоваться рубанками с мощностью электромотора от 800 Вт. Это позволит выполнять качественное строгание;
- частота вращения лезвий. Существует прямая зависимость между количеством оборотов ножевого блока и качеством строгания. Другими словами, чем больше оборотов делают лезвия, тем чище получается обрабатываемая поверхность.
Оптимальным выбором для изготовления рейсмусового станка будут следующие инструменты:
- РЕСАНТА Р82/800;
- ДИОЛД РЭ-1100-01;
- ИНТЕРСКОЛ Р82/710.
Особенности фуговальных станков по дереву своими руками
Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.
Вариант домашней фуговальной машины
Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:
- станина;
- вал строгальный;
- регулятор для стола;
- мотор.
Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:
Бытовой вариант для собственной мастерскойКомплектация фуговального станкаФуганок с размерамиСборка строгальной машины
фуговальный станок
Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:
Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
Делаете заготовки по точным размерам
Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи
Ротор должен вращаться свободно.
Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.
При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше ( на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.
Готовый строгальный станок
Для полного понимания хода работы, посмотрите видеоматериал по теме:
Варианты изготовления из электрического рубанка
Существует множество способов изготовления рейсмусового станка на основе электрического рубанка. Все они просты в изготовлении и не требуют применения специального инструмента. Наиболее практичными из них являются:
рейсмус бокового строгания. Подходит для обработки небольших планок и брусков. Такая установка проста в изготовлении, а в случае необходимости рубанок можно быстро демонтировать и использовать по прямому назначению. Недостатком является необходимость постоянного контроля толщины обработки, так как в нем отсутствуют прижимные ролики;
ручной рейсмусовый станок. Имеет более сложную конструкцию и требует больше времени на изготовление. С его помощью можно производить обработку досок и брусков большей длины. Кроме того, в конструкции используются прижимные ролики, которые позволяют минимизировать погрешность при обработке.
Рейсмусовый станок из электрорубанка выполненый своими руками
Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.
В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.
Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.
На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.
По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.
Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.
Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.
А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.
Видео применения рейсмуса, собранного своими руками:
Сборка фуговального станка на базе электролобзика
Фуговальный станок предназначен, чтобы снимать с поверхности древесины имеющиеся неровности. Рабочий процесс представляет собой при этом одностороннее строгание пиломатериалов по плоскости. Также можно снимать под различными углами фаски. Благодаря обработке на данном оборудовании брусья или доски становятся гладкими.
Конструкция у фуговального агрегата более простая, чем у рейсмусового аналога. Это позволяет самостоятельно собрать установку, используя доступные материалы.
Порядок изготовления фуганка
Чтобы сделать строгальный станок для обработки заготовок небольших размеров, понадобится электрический рубанок, который можно закреплять в стационарном положении. Основанием создаваемого агрегата может служить фрагмент из фанеры, МДФ либо ДСП. Достаточно куска размером 50 на 35 см. Толщина используемого листового материала должна быть более 2 см.
Собирают инструмент для фугования, выполняя действия в такой последовательности:
- вырезают из имеющегося листового материала основание под станок;
- к нему с помощью саморезов либо винтов прикрепляют упор для заготовки под углом строго в девяносто градусов (для его выставления пользуются угольником);
- устанавливают ребра, которые будут обеспечивать жесткость упора;
- к основе с помощью болтов М8 и гаек крепят электрический рубанок.
Если необходимо строгать заготовки больших размеров, то достаточно увеличить размеры создаваемого агрегата. При этом получится конструкция, как на фотографиях далее.
Кроме рассмотренного варианта из электрорубанка, фуговальное оборудование можно собрать и в другом исполнении. Практическая реализация подобных конструкций зависит от имеющихся у домашнего мастера под рукой материалов и творческих способностей. Как сделать самодельные фуговальные агрегаты других конструкций, показано в следующих видеороликах:
Фрезер-строитель
Сборка без единого гвоздя или самореза — любимая «фишка» уважающих себя столяров. Для создания таких изделий не обойтись без пазов и пазовых соединений (простой паз, «ласточкин хвост», ламельное соединение и т. д.). Все перечисленное без проблем выполняется при помощи погружного фрезера в дуэте с пазовой фрезой нужной конфигурации. Если не менять настроек самого фрезера при изготовлении одинаковых или однотипных деталей, то достигается потрясающая точность, которой позавидуют станки ЧПУ, используемые при массовом производстве.
Прорезывание пазов предъявляет к инструменту определенные требования. Во-первых, фрезер должен быть погружным, т. е. иметь возможность заглубляться в толщу материала, а во-вторых, его мощность должна быть выше 1300 Вт:
