Редуктор ацетиленовый БАО 5-5

Правила эксплуатации ацетиленового редуктора

При эксплуатации редуктора ацетилена следует соблюдать правильную последовательность операций:

  1. Присоединение редуктора к баллону следует проводить в вертикальном положении баллона при полностью закрытом вентиле баллона, при этом необходимо убедиться в наличии фильтрующих элементов, исправности манометров и герметичности всех соединений.
  2. При выявлении неисправности категорически запрещено подтягивать резьбовые соединения или проводить какие-либо иные работы на редукторе под давлением, сначала надо перекрыть вентиль баллона и выпустить из редуктора газ.
  3. Подавать газ под высоким давлением в редуктор следует плавно, резкое открытие баллонного вентиля недопустимо.
  4. Рабочее давление устанавливается регулировочным винтом после подачи ацетилена в редуктор.
  5. После окончания работ необходимо вывернуть регулировочный винт до полного высвобождения рабочей пружины.

Редуктор ацетиленовый БАО 5-5

Газ в баллонах, в том числе и ацетилен, хранится под давлением, значительно превышающим необходимое для его рабочего применения. Кроме того, давление газа в емкости снижается по мере его использования и повышается при росте температуры.

С целью понижения давления до рабочих значений и поддержания его на заданном уровне используют газовые редукторы, от латинского Reductio – «возвращать назад». Редукторы для ацетилена принципиально отличаются по своей конструкции от других газовых редукторов. Это связано с высокой химической активностью ацетилена и взрывоопасностью как самого газа, так и его соединений.

Преимущества применения ацетилена в баллонах

Применение растворенного в ацетоне ацетилена позволяет существенно повысить выполнение работ по сварке и резке металла.

Кроме этого, применение баллонов с ацетиленом имеет и другие преимущества:

  • Компактность и мобильность оборудования для сварки.
  • Закачанный в баллон ацетилен имеет более высокие качественные характеристики, он отличается высокой чистотой, наличием минимального количества водяных паров.
  • Высокое давление рабочего газа позволяет добиться высокой стабильности пламенного горения.
  • Производительность сварки и резки при помощи такого ацетилена значительно выше, чем при использовании газа, полученного при помощи генератора.

Несмотря на то, что стоимость ацетилена в баллонах несколько выше, экономический эффект от его применения существенный, и объясняется он именно возможностью выполнения большего объема работ и высокой производительностью оборудования, работающего на таком горючем газе.

Составные части газового баллона

Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.

Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.

Стандартный газовый баллон в сборе состоит из следующих элементов:

  1. Корпус баллона.
  2. Вентиль с запорной арматурой.
  3. Закрывающий вентиль колпак.
  4. Подкладные кольца для фиксации и транспортировки.
  5. Опорный башмак.

Важным элементом баллона являются также выбитые на нем технические сведения.

Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.

С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.

Обязательные меры предосторожности

Перед заменой вентиля газового баллона необходимо использовать меры предосторожности. Работы должны проводиться так, чтобы обезопасить человека от потенциальных опасностей и сохранить оборудование в рабочем состоянии

Используются следующие меры предосторожности при подготовительных работах по замене газового вентиля:

  1. Стравливать остатки содержимого баллона можно только на открытом пространстве. Исключение можно делать только для азота, воздуха и аргона.
  2. Рабочее помещение должно быть хорошо проветриваемым, хотя желательно проводить работы на улице.
  3. В пределах рабочего места должен находиться только один закрытый газовый баллон.
  4. Откручивать маховик необходимо медленно с целью предупреждения его электризации.
  5. К замене вентиля можно приступать только после окончательного выравнивания давления в баллоне и снаружи.

При вкручивании вентиля в баллон используется фум-лента или специальные смазки, которые обеспечивают повышенную герметичность и прочность соединения. При замене крана такие уплотнители сильно усложняют процесс его демонтажа. Для решения этой проблемы можно разогреть вентиль феном.

Экономить на газовой фум-ленте не стоит, ведь качественный материал избавит от необходимости перекручивать вентиль из-за утечек газа

Нагревать запорную арматуру можно только после стравливания газа с баллона и закрытия крана. В таком случае процедура безопасна и не приведет к непредсказуемым ситуациям.

Альтернативой фену может стать обматывание вентиля тканью с последующим обливанием её кипятком. При таком методе нагрева на выходной штуцер следует накрутить любую подходящую заглушку для предупреждения попадания туда воды.

После соблюдения всех мер предосторожности и прогрева запорной арматуры можно приступать к выкручиванию вентиля, что в домашних условиях может стать нелегкой задачей. Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы

Если кроме замены запорного устройства баллона вам потребуется еще и замена крана, установленного на газовый трубопровод, советуем изучить порядок и правила выполнения этой работы.

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора  БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

  • Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
  • Корпуса, содержащего механизм редуктора.
  • Манометра высокого давления, показывающего давление в источнике газа.
  • Манометра низкого давления, показывающего давление на выходе редуктора.
  • Отводящей трубы с разъемом, к которому подключается потребитель газа.
  • Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

  • Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
  • От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
  • Баллоны должны быть в обязательном порядке надежно закреплены.
  • Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
  • Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Соблюдение правил обращения с ацетиленом позволит сохранить здоровье и жизнь людей, а также материальные ценности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Меры предосторожности во время сварки

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

  • Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
  • Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
  • Повышение температуры свыше 300°С может вызвать самовоспламенение
  • Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
  • При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

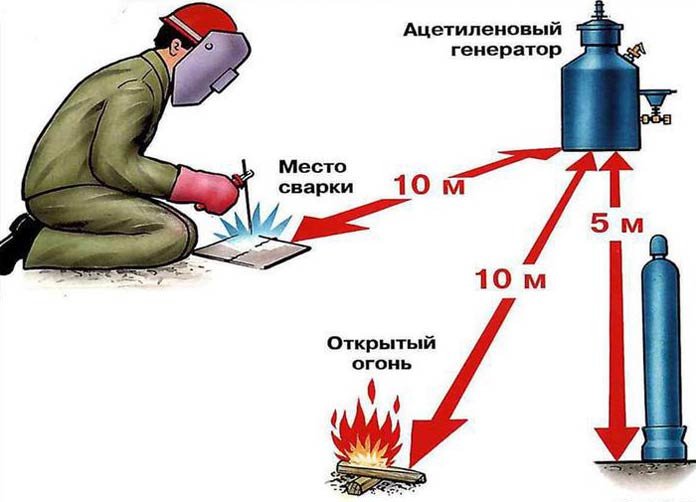

Необходимо соблюдать расстояние при работе с ацетиленом

При обращении с ацетиленом обязательно требуется:

  • Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
  • Баллон располагать строго горизонтально и надежно закреплять его.
  • Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
  • Не допускать нагрева стенок сосуда свыше 50°С.
  • Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
  • Следить за исправностью инструмента и проводки во избежание возникновения искрения.
  • Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
  • Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
  • По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.

Маркировка ацетиленовых редукторов

Редукторы отечественного производства маркируются в соответствии с требованиями ГОСТ 13861-89 «Редукторы для газоплазменной обработки. Общие технические условия». Согласно этому регламенту, маркировка должна включать в себя:

  • 1-й буквенный символ — предназначение редуктора: баллонный Б, сетевой С или рамповый Р;
  • 2-й буквенный символ — обрабатываемый газ: ацетилен А, пропан П, водород В, метан М, кислород К;
  • 3-й буквенный символ — количество рабочих камер: О — одноступенчатый с регулировкой посредством пружины, Д — двухступенчатый с регулировкой пружинами, З -одноступенчатый с пневморегулировкой;
  • 4-я позиция — цифровое значение максимального расхода газа в куб. м/ч.

Дополнительно, маркировка может содержать дополнительные символы, указывающие на производителя, особенности конструктивного исполнения, диаметр выходного штуцера и иную информацию.

Пример: БАО-5МГ(9) обозначает баллонный редуктор для ацетилена с максимальным расходом 5м3/ч, малогабаритное исполнение, с выходным штуцером под рукав диаметром 9мм.

Следует отметить, что зарубежные производители маркируют свои изделия без учета требований российских стандартов. Вдобавок, в маркировке по ГОСТ 13861 не отражаются такие важные эксплуатационные параметры, как максимально допустимое давление на входе редуктора и наибольшая величина рабочего давления, поэтому при подборе редуктора в любом случае необходимо ознакомиться с паспортом изделия. Все редукторы, поставляемые компанией Центрогаз, имеют сертификаты соответствия и надлежащим образом оформленные паспорта.

Техника безопасности при работе с ацетиленом

Ацетилен относится к газам высокого класса горючести. Возможно воспламенение и взрыв ацетилена даже при обычном контакте с воздухом, при этом при взрыве ацетилена выделяется энергии вдвое больше, чем при детонации тротила

Об этом надо всегда помнить и применять все меры предосторожности. К проведению работ допускается лишь персонал, прошедший инструктаж по технике безопасности

  • В месте проведения работ недопустимо курение и наличие иных источников открытого огня.
  • Сварочные работы должны проводиться в хорошо проветриваемом помещении с постоянным контролем газового состава воздуха.
  • Безопасная концентрация ацетилена в воздухе составляет 0,46%, при ее превышении работы следует прекратить.

Цели применения

Сварочное оборудование – это современная установка, с помощью которой удается соединить различные стали или цветные металлы. С помощью его в предполагаемом месте сварки удается расплавить детали и соединить их между собой, образуя шов, который в дальнейшем заполняют сварочной проволокой или металлическим электродом.

Особенности выбора

Выбирать сварочное оборудование на нашем официальном сайте требуется в зависимости от того, с какими задачами предстоит справляться

Стоит обращать внимание на несколько важных критериев:

  1. Материал. Оборудование подбирается из расчета 30-50А на каждый 1 мм толщины материала. В компании СВАР-ГАЗ представлено только надежное сварочное оборудование от лучших мировых производителей, оно позволяет сварить как обычную или нержавеющую сталь, так и цветные металлы.
  2. Место применения. В зависимости от объема питания агрегат используют для различных целей. Бытовые применяют в частных мастерских или на даче, их мощность составляет 200А. Полупрофессиональные и профессиональные устройства с мощностью от 300 до 500А закупают для крупных предприятий.
  3. Вес. Если аппарат потребуется перемещать по объекту, выбирают легкие конструкции. Мощные и габаритные установки используют для стационарной установки.

На официальном сайте СВАР-ГАЗ вы можете купить ручное полуавтоматическое или автоматическое сварочное оборудование, со ступенчатой или плавной регулировкой по приемлемой цене.

Почему именно мы

  • большой ассортимент продукции;
  • сотрудничество с лучшими мировыми производителями;
  • удобные способы оплаты;
  • быстрая доставка по Москве.

В нашей компании работают только сотрудники с большим опытом работы. Если вам потребуется подробная информация, которая касается качества или выбора подходящего оборудования, вы можете получить ее, позвонив нам по телефону +7 (499) 391-20-58.

ЗВОНИТЕ +7 (499) 391-20-58

Ацетиленовый редуктор. Устройство и принцип работы

С целью поддержания давления ацетилена постоянным, редуктор должен выполнять следующие функции:

  1. Обеспечивать поступление газа внутрь узла очищенным, и определённой влажности.
  2. Производить регулирование объёма поступающего ацетилена в необходимых пределах.
  3. Обеспечивать устойчивое поступление ацетилена в устройство.
  4. Гарантировать стабильный выход ацетилена нужного давления к шлангу горелки.

Одноступенчатый редуктор для ацетиленового баллона работает следующим образом. Газ под входным давлением заправки поступает в двухступенчатый фильтр – вначале – через войлочный, далее – через сетчатый. Первый ограничивает влажность ацетилена, второй предохраняет алюминиевый корпус ацетиленового редуктора от повреждений, которые могут вызвать твёрдые металлические частицы (внутренняя часть ацетиленового баллона, эксплуатируемого весьма продолжительное время, может подвергаться механическому износу).

Из входного ниппеля газ, преодолевая сопротивление редуцирующей пружины, проходит в рабочую камеру, для чего отжимает вверх толкатель клапана. Ход пружины предварительно выставляется при помощи регулировочного винта, который ввинчивается в корпус редуктора. При подъёме толкателя на определённую высоту, он упирается в седло и останавливается, вследствие чего газ под нужным давлением начинает поступать к выходному ниппелю. Он имеет упорную резьбу, размеры которой согласованы с диаметром присоединительного шланга (ДУ 6 или ДУ 9).

В процессе газокислородной резки и сварки давление ацетилена в баллоне снижается. Соответственно, ослабевает и нагрузка, которая действует на толкатель. Деталь опускается. При этом расход снижается, но давление на выходе из редуктора остаётся постоянным.

Регулировка текущего расхода производится по показаниям манометров, один из которых показывает давление ацетилена в баллоне, а второй – давление на выходе из редуктора. При непродолжительных работах такая регулировка не отнимает у рабочего много времени, однако, если операции – длительные, то пост кислородно-ацетиленовой резки оборудуют не редукторами, а регуляторами, которые позволяют автоматизировать процесс регулировки параметров давления и расхода.

В двухступенчатых редукторах имеется ещё одна, последовательно расположенная рабочая камера. Это необходимо, если работы ведутся при отрицательных температурах внешнего воздуха.

Хотите знать всё про углекислотный редуктор!

Преимущества ацетиленового редуктора БАО 5-1,5

Основными преимуществами редуктора ацетиленового БАО 5-1,5 являются:

  • Усовершенствованный дизайн, позволяющий точнее задавать рабочее давление.
  • Надежная крышка.
  • Универсальный разъем для подключения шлангов диаметром 6,3 или 9 мм.
  • Увеличенный размер мембраны позволяет точнее регулировать давление.
  • Прочный корпус.
  • Эргономичное колесико регулировки.
  • Поддержка размеров подключения согласно российским стандартам.

Редуктор ацетиленовый БАО-5-1,5

В дополнение к этому производитель предлагает двухлетние гарантийные обязательства и сервисную поддержку на территории РФ

Принципиальные особенности конструкции

В отличие от всех остальных типов газовых редукторов, в ацетиленовых редукторах присоединение баллона с устройством выполняется не при помощи накидной гайки, а специальным хомутом, в конструкции которого предусмотрен регулировочный винт.

Объясняется это следующим.

Вентиль ацетиленового баллона выполняется исключительно стальным. Применение латуни в данном случае опасно, поскольку при взаимодействии газа с медью происходит образование взрывчатого вещества – ацетиленида меди (его применяют в качестве компонента легковоспламеняющихся смесей). Образование ацетиленида меди весьма вероятно, поскольку при длительной эксплуатации уплотнительные элементы изнашиваются, и их отверстие увеличивается (в то время, как диаметр шпинделя, наоборот, уменьшается). Это может вызвать стравливание ацетилена в образовавшийся зазор, что может привести к взрыву кислородно-ацетиленовой смеси.

Крепление хомутом предотвращает и возможное тепловое расширение стальной накидной гайки, если бы она имелась (как известно, коэффициент теплового расширения стали значительно больше, чем для меди). Вследствие этого возможна неконтролируемая утечка ацетилена в окружающую атмосферу. Наконец, такое крепление обусловлено и чисто практическими соображениями: обычная накидная гайка на газовые баллоны может иметь левую или правую резьбу, в результате чего в спешке может быть подсоединена не к тому типу газового редуктора. Вентиль ацетиленовых редукторов всегда имеет левую резьбу.

Регулировка хомутового крепления выполняется следующим образом. Корпус редуктора снабжён специальным пазом, наличие которого позволяет точно установить хомут. В обязательный комплект поставки входит торцевой ключ, который устанавливается на головку вентиля.

Для регулировки величины зазора выполняют следующее:

  • закрывают входной газовый канал;
  • торцевым ключом поджимают сальниковую гайку;
  • открывают вентиль, и следят за показаниями входного манометра: если его стрелка неподвижна, то регулировка считается успешной.

Раз в полугодие предохранительный клапан следует диагностировать. Проверка заключается в продувке клапана на стенде, поверке манометров, а также в осмотре состояния седельных гнёзд клапанов, корпуса и фильтров.

Выбор типоразмера ацетиленового редуктора выполняют по его конструктивным возможностям, а также преобладающему типу работ

Важное значение имеет и выбор производителя, поскольку не во всех случаях рассматриваемые изделия снабжаются торцевым ключом, хомутом и гайкой

Цена редукторов типа БАО 5-4 составляет 1100…1200 руб., редукторов БАО 5-5 —  1300…1400 руб. Цена зависит от материала корпуса, наличия комплектующих деталей, а также от исполнения манометров.
