Разборка сборка бензопилы партнер

Модельный ряд

Ассортимент производственной линейки бензиновых пил широк. Легкие, бытовые и полупрофессиональные бензопилы Партнер служат для работ по хозяйству или в саду, профессиональные — для ремонтно-строительных и промышленных целей. Вне зависимости от назначения оборудование оснащено базовым набором систем и функций.

Партнер-335

Модель 335 — мощная и надежная бензопила для бытового использования весом 4,5 кг. Мотор устанавливается 2-тактный 1-цилиндровый бензиновый. Мощность — 1,9 л. с., рабочий объем — 35 см³. Стенки цилиндра изготовлены из прочной стали.

С целью предотвращения перегрева разработана новейшая система охлаждения с защитой от пыли и опилок.

Для инструмента подходит:

• пильная цепь Oregon типа 91PJ056X с шагом 3/8» и шина 160SDEA041 длиной 400 мм;
• цепь Carlton N1C-BL-M56E SK с шагом 3/8», толщиной 0,05» и шина 16-10N156-MHC длиной 400 мм.

Расход топлива бензопилы при максимальной работе составляет 513 г/кВт*ч.

Партнер-352

Бензопила Partner-352 способна работать при высоких температурных нагрузках, поэтому ее часто используют для распиловки и валки деревьев диаметром 15 см и более на лесных площадках, а также для обрезки сучьев и ветвей.

На современном рынке преобладает обновленная модель P-352XT Chrome с хромированным покрытием цилиндра.

Бензопила комплектуется двигателем мощностью 2,15 л. с., рассчитанным на 3000 об/мин холостого хода и 13000 об/мин максимального вращения коленчатого вала.

Бензопила «Партнер» 350 неисправности и их устранение

Наиболее уязвимыми системами 350-й бензопилы от бренда «Partner» являются:

• моторная часть;
• система зажигания;
• нарушения подачи смазки.

Диагностика поломок двигателя

Если мотор работает с проглохами или вовсе не заводится, причины могут быть следующие:

• отсутствие поступления бензина или воздуха;
• нет искры для воспламенения.

Для более точного анализа ситуации, необходимо:

• • убедиться, что топливо достигает карбюраторной части – если нет, то:
    • бензобак пилы пустой:
    • забилась поплавковая игла;
    • прекращен доступ воздуха в топливный бак;
    • забился бензиновый фильтр. Эти поломки устраняют прочисткой очистительных систем, перезаправкой бензопилы качественным топливом.
  • если бензин доходит до карбюратора, исследуют на дефекты свечу – она должна быть сухая и с правильным зазором. По внешнему ее состоянию можно судить о возможных неисправностях всего инструмента (см. рисунок ниже).

• Если после присоединения к заземленному проводу она не дает искру, проблема в самой свече, которую, вероятно, придется заменить. Помимо свечи, часто из строя выходят и другие запчасти – катушка или коммутатор зажигания;
• обнаружение мокрой свечи – верный признак того, что свечу заливает. Это может быть связано с:
  • неправильными или сбоем заводских настроек карбюратора;
  • заливкой карбюраторного блока топливом.,

  В любом случае, необходимо обновить настройки карбюратора.

Регулировка карбюратора

Если бензопила «Partner» плохо заводится, сильно дымит и не выдает указанную производителем мощность, вопрос о том, как отрегулировать карбюратор бензопилы «Партнер» 350, должен стать центральным для каждого пользователя. Чтобы его решить:

• прогреваем двигатель;
• закручиваем винт L до упора, после чего – ослабляем на четверть;
• если пила продолжает глохнуть на холостых, прокручиваем жиклер Т;
• для корректной работы бензопилы «Partner» под нагрузкой винтом Н добиваемся максимальных оборотов.

Для инсталляции желательно иметь под рукой универсальный ключ и тахометр (счетчик вращения коленвала). Карбюраторную инсталляцию и регулировку зажигания производят еще на заводе «Partner». Поэтому абсолютно новую пилу перенастраивать не нужно.

Неисправности системы подачи масла

Ситуация, когда цепная смазка непроизвольно вытекает из корпуса бензопилы и не доходит до режущих деталей, указывает не необходимость ремонта масляного насоса, прочистку маслоподающих патрубков или их замену исправными запчастями. Кроме того, потеки смазки могут говорить о разгерметизации соединения трубок и масляного картера. Если вовремя не устранить эти поломки, цепь начнет перегреваться, вытянется и преждевременно выйдет из строя.

Ремонт бензопилы «Партнер» 350 своими руками должен выполняться только людьми, которые разбираются в ее устройстве и принципе работы. Только в таком случае можно надеяться, что замена ведущей звездочки или коленчатого вала будет выполнена верно и безопасно для дальнейшей работы.

Ремонт бензопилы PARTNER 350 “Часть 1”

Не заводится бензопила Partner.Карбюратор за 7 баксов,недостатки,как исправить.

Чтобы проверить его, необходимо снять верхнюю крышку. Прямо сцепление в этой модели расположено вблизи карбюратора. Для достижения центробежной муфты в пиле маховик удаляется. Затем головка карбюратора отсоединяется

В этом случае важно не повредить топливную систему. Установленная центробежная муфта на болтах

Вы можете отключить эту часть с помощью ключа. Если трещины видны под цилиндром, то муфта должна быть изменена. Однако некоторые эксперты советуют не спешить. Если трещины неглубокие, вы можете попытаться немного намотать поверхность файлом.

Техника безопасности при работе с бензопилой

Работать бензопилой Partner обязательно нужно исключительно двумя руками. Как это правильно делать, можно увидеть на многочисленных видео. В обязательном порядке необходимо защитить от пыли, тырсы и щепок органы осязания наушниками, очками и маской. Также не забывайте использовать защитные перчатки, приталенную, но не сковывающую движения одежду, а также закрытую удобную обувь.

Перед началом работы обязательно проверьте исправность аварийной остановки цепи, наличие и уровень топлива и масла в баках. Производитель не рекомендует использовать бензопилу в закрытых помещениях, поскольку бензиновый двигатель вырабатывает вредные для оператора выбросы.

Бензопила Partner 350

При обнаружении поломок или неисправностей, вы можете провести ремонт и техническое обслуживание самостоятельно, тщательно изучив инструкцию по эксплуатации и посмотрев видео как собирать и разбирать бензопилу Партнер. Однако же сам производитель настаивает на качественном, профессиональном и квалифицированном обслуживании в сервисных центрах.

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

• винт системы зажигания;
• пружина возврата;
• катушка системы запуска;
• дефлектор;
• крышка;
• магнето;
• барабан;
• свеча зажигания;
• электронный блок;
• электропроводка;
• кнопка питания;
• ручка и тросик.

Основные параметры системы запуска бензопилы:

• мощность — от 2000 до 2500 Вт;
• максимальное количество оборотов в минуту — 3000;
• масса — 0,5 кг.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Базовая комплектация и сборка бензопилы

Когда вы приобретаете бензопилу Партнер 350, в комплекте вы получаете ее в разобранном виде. Помимо силового агрегата в коробке находится:

• направляющая шина 40 см в длину;
• пильная цепь, состоящая из 56 звеньев;
• защитный чехол для безопасного и комфортного хранения и транспортировки;
• набор ключей для сборки и обслуживания бензопилы;
• техническая документация (инструкция по эксплуатации и гарантийный талон).

Шведская компания Партнер является первой в мире, кто начал выпускать моторные цепные пилы. С 2006 года компания вошла в состав концерна Хускварна. Сборка каждой единицы садовой техники происходит на фирменном заводе компании, на родине бренда. Стоит отметить факт, что практически весь ассортимент Партнер укомплектован надежными и долговечными американскими двигателями Briggs & Stratton.

Особенности разборки пилы Partner

Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу

О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:

• установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;
• используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;

Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.

Бензопила Партнер 350 – это одна из самых распространённых бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Партнер 350. Прочитав статью, вы узнаете ответы на вопросы о том, как диагностировать неисправности в Партнер, а также о том, как самостоятельно их устранить.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Обзор пилы Партнер 350

Именно ее мы и рассмотрим подробнее.

Технические характеристики:

• мощность 1,52 кВт;
• рабочий объем 36 см3;
• частота вращения на холостом ходу 3000 об./мин;
• максимальная рекомендуемая частота вращения 13000 об./мин;
• длина пильной шины 40 см;
• шаг цепи 3/8».

Допускается применение пильных шин длиной 45 см, но для этой длины пила, все же, слабовата.

Пила снабжена ручным тормозом цепи, системой легкого старта, праймером для подкачки топлива, регулятором воздушной заслонки карбюратора, имеет хромированные стенки цилиндра и систему воздухоподготовки циклотрон. Собрана она довольно качественно и, уступая в классе более именитым одноклассникам от Хускварны и Штиля, превосходит по своим потребительским характеристикам практически все другие бензопилы бытового сегмента.

Замена поршневой группы

При необходимости замены цилиндра и поршня бензопилы Партнер 350 её необходимо разобрать по алгоритму, описанному выше. Поршень закреплен в верхней точке шатуна коленчатого вала при помощи поршневого пальца. Между пальцем и шатуном установлен сепаратор с роликовыми подшипниками.

Для замены поршня и цилиндра, необходимо вынуть поршень из цилиндра и снять его с коленчатого вала, для этого с одной стороны поршня при помощи кусачек и небольшой отвертки, вынимается стопор поршневого пальца.

Затем с противоположной стороны его выдавливают при помощи отвертки небольшого размера. Если палец выходит туго, его можно потихоньку выбить при помощи молотка и выколотки, подходящей по размеру, но меньшей, чем диаметр посадочного отверстия пальца поршня.

Для проверки правильности установки необходимо взять коленчатый вал с установленным на него поршнем таким образом, чтобы вал, на который устанавливается маховик был в левой руке, при этом стрелка должна смотреть от вас.

После того как новый поршень смонтирован на коленчатый вал, на него устанавливается кольцо, после чего поршень вставляется в цилиндр, при этом детали должны быть смазаны моторным маслом, что позволит не сломать кольцо и облегчить процесс. Далее, устанавливается картер.

Мастера сервисных центров использую алгоритм замены поршневой группы, который позволяет провести работу без полной разборки бензопилы Партнер 350. Как происходит такая замена можно посмотреть на видео.

Маховик не работает

Маховики в этой пиле ломаются довольно редко. Чаще всего это происходит из-за перегрева двигателя. В этом случае ремонт бензопилы «Партнер 350» своими руками должен начинаться с снятия защитного покрытия. После этого двигатель сначала проверяется. В некоторых случаях шина может выгорать. Если он не потемнел, вы можете сразу перевернуть маховик.

Чтобы облегчить его получение, вы должны сначала отсоединить кривошип. Он расположен прямо над маховиком. Для этого вам понадобится крестовая отвертка Phillips. После этого маховик можно легко отвинтить от панели

Особое внимание следует уделить изучению его головы. Если он деформирован, то маховик придется заменить

В этом случае в магазине необходимо указать точный диаметр головы.

Ремонт дроссельной заслонки

Если бензопила «Partner 350» не запускается, проблема может быть в дросселе. В этой модели он подключается непосредственно к муфте. Когда на двигателе имеется большая нагрузка, он не встает и взрывается. В этой ситуации ремонт пилы должен начинаться с осмотра муфты. Чтобы добраться до него, вам нужно отвинтить защитную крышку модели. Тогда вам просто нужно снять кривошип.

После этого вы можете проверить сцепление и дроссель. В некоторых случаях он вылетает из зажима. В этой ситуации вам не нужно ничего покупать. Однако, если произойдет разрыв, для ремонта пилы потребуется новый дроссель

Чтобы установить его, важно сначала отвинтить зажим. Он фиксируется только одним болтом

Устройство бензопилы «Партнер 350»

По своим характеристикам «Партнер 350» относится к бытовым мотопилам. Отлично справляется со своим назначением (пиление сучьев, выпилка пазов при строительстве деревянных домов и т. д. ). Пила имеет корпус, в котором находится двигатель с глушителем, 2 ручки (передняя и задняя), шина с цепью, ручной тормоз цепи, топливный и масляный баки. Компоновка и расположение узлов очень удобные при работе.

Основные характеристики:

• Одноцилиндровый двигатель с мощностью — 1,8 л. с.
• Шаг цепи — 3/8 дюйма.
• Длина шины — 40 см.
• Электронная система зажигания.
• Общий вес пилы — 4,7 кг.
• Объем топливного и масляного бака — 400 мл и 200 мл соответственно.
• Максимальные обороты — 13000 об/мин.

Также пила снабжена инерционным тормозом, системой облегченного запуска и двойной воздухоочистной системой карбюратора. Все это позволяет успешно конкурировать с пилами «Хускварна», «Штиль», «Карвер» и др. Хотя стоит отметить, что данный бренд принадлежит концерну «Хускварна». Выпуск бензопил «Partner» осуществляется в Китае (такие пилы имеют маркировку S), США, Великобритании и Италии.

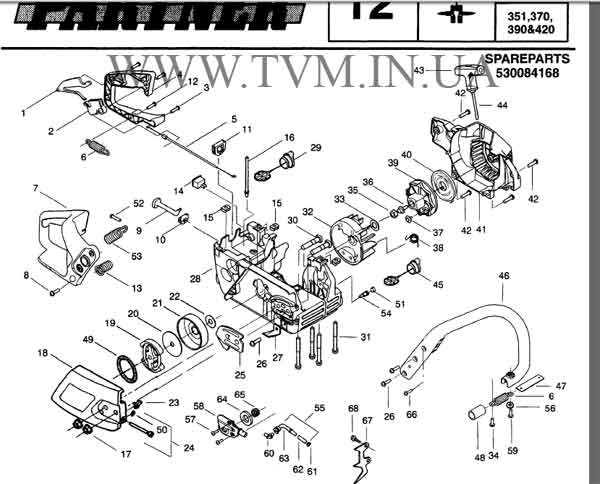

Устройство бензопилы Партнер 350

Модель компании Partner в 350-ой комплектации выделяется отличным подбором комплектующих и высоким качеством сборки. Основа садового инструмента – 2-тактный 1-цилиндровый ДВС, работающий на смеси из бензина АИ-92 и моторного масла. Поршневая группа мотора – кованая и покрыта хромированным сплавом для продления рабочего ресурса ДВС. В устройство заводского двигателя входит фирменный фильтр CCS, отличающийся способностью улавливать самые мелкие посторонние частицы, не допуская их в топливо.

Бензопила Partner 350 отличается от аналогов упрощенным запуском, которого удалось достичь благодаря доработанному стартеру с самоочищающимся барабаном, профессиональному топливному насосу и долговечному электронному зажиганию. Для предварительной подкачки используемого горючего в цилиндр модель оснащена праймером.

За безопасность оператора по время эксплуатации работающей бензопилы компания Partner оборудовала садовый инструмент качественным инерционным тормозом, мгновенно срабатывающем при попадании пильной гарнитуры на гвоздь или любой другой посторонний предмет.

Рабочие органы пилы Partner  – металлическая шина и цепь. Их натяжение выполняется при помощи двух ключей, без необходимости снятия защитной крышки пластикового корпуса.

Одно из главных преимуществ бензопилы Partner 350 заключается в удачном расположении необходимых для работы органов управления. Рычаг газа, комбинированный переключатель и тросик заводского стартера расположены в задней части инструмента, что значительно упрощает его эксплуатацию в условиях ограниченного пространства.

Причины, по которым бензопила не заводится

Проводить запуск инструмента нужно строго согласно инструкции. Но если вы выполнили все перечисленные пункты, а пила так и не завелась, это означает, что с ней что-то не так. Причин, по которым она может не завестись, есть несколько:

• отсутствует искра;
• топливо не подается;
• засор воздушного фильтра.

Итак, что же нужно делать, чтобы выявить истинную причину, по которой инструмент не работает?

Во-первых, нужно обязательно сказать, если инструмент не запустился, винты на карбюраторе ни в коем случае нельзя крутить. А если вы не являетесь профессионалом в данной области, то даже не пробуйте своими руками ничего настраивать или пытаться заводить инструмент.

Перечисленные ниже действия, необходимые для того, чтобы инструмент начал работать, нужно совершать в строго указанной последовательности. Начинать выполнять следующий пункт нужно лишь тогда, когда предыдущий не сработал. Действия таковы:

• Сперва можно попробовать просто ничего не делать с инструментом хотя бы в течение 5−10 минут. Есть вероятность, что во время заводки у него свеча залилась, что иногда встречается. Подождите, потом попробуйте опять действовать по инструкции;
• Попробуйте снять крышку корпуса инструмента, затем выньте оттуда воздушный фильтр, попытайтесь завести пилу без него. В случае загрязнения фильтра его нужно помыть в мыльной воде, потом высушить или заменить другим;
• Свечу зажигания выкрутите и проверьте, есть ли искра. Если она отсутствует, то можно попробовать поставить другую. Если же искра в итоге не появилась, то это свидетельствует о том, что блок зажигания повредился, и инструмент нуждается в ремонте. Если искра все же есть, а завести бензопилу все равно не получилось, приступайте к следующим действиям;
• В том случае, если искра присутствует, а свечка при этом мокрая, то бензопилу нужно перевернуть. Благодаря этому из цилиндра выльется лишний бензин, если он там был. Нужно подергать стартер без свечки около 10−15 раз, это позволит проветрить камеру сгорания. Прокалите свечку и потом закрутите назад. Если есть возможность, то поменяйте ее на другую, попробуйте опять завести инструмент;
• Если свечка сухая, то нужно взять шприц и набрать в него один либо два кубика бензосмеси, затем залейте ее в цилиндр. Опять попробуйте привести инструмент в действие. Есть вероятность, что небольшая соринка попала в карбюратор и мешает топливу попасть в камеру сгорания. Такую соринку можно вытянуть с помощью потока, который образуется после запуска машины посредством добавления топлива прямо в сам цилиндр;
• Откручиваем и снимаем глушитель. Но при этом постарайтесь не повредить прокладку между двигателем и глушителем. Еще раз пробуем завести бензопилу без воздушного фильтра и глушителя. Когда его нет, вы сможете изнутри изучить поршневую. Если на поршне или же на стенках цилиндра есть задиры или заусенцы, или же заусенцами зажато поршневое кольцо, то это говорит о том, что поршневая изношена или же сломана. Такое часто происходит, если в топливную мало налить смеси масла. В данном случае единственный выход — это отдать инструмент в сервисный центр или же купить новый, поскольку заменить поршневую выйдет намного дороже.

В приведенном выше материале было рассмотрено, как правильно завести бензопилу на примере одной из моделей «Штиль», а также то, как вести себя, если инструмент не может завестись. Если вы новичок в этом деле или столкнулись с проблемой, то такая информация может вам пригодиться в будущем.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Диагностика подшипников

Проводя диагностику бензопилы необходимо проверить на наличие люфта подшипники коленчатого вала. Для этого нужно пошатать маховик вверх, вниз. Если люфт есть, то подшипники подлежат замене.

Также не забудьте проверить люфт шатуна коленчатого вала. Для этого поршень необходимо застопорить в верхнем положении и понемногу пошатать маховик влево вправо, имитируя его естественное движение. Если люфт есть, то коленчатый вал Партнер 350 подлежит замене.

Проблемы с стартером

Стартер часто терпит неудачу. В этом случае, отремонтировать бензопилу «Партнер 350» своими руками, вы должны начать со следующего: отвинтите боковую крышку, расположенную рядом с редуктором. Стартер на пиле расположен рядом с двигателем. Чтобы проверить эту часть, сначала удаляется воздушная заслонка.

Затем вам нужно отключить карбюратор. Стартер в этой модели подключен к дросселю. Чтобы отделить их, вам нужно использовать отвертку. Если стартер показывает нарастание, эта часть должна быть полностью заменена. В этом случае устанавливается стандартная модификация, и нетрудно найти ее в магазине. Однако лучше всего купить запасные части для бензопилы «Partner 350» в специализированных мастерских. После замены стартера остается только повторно затянуть дроссель и положить карбюратор с крышкой.
