Особенности конструкции и основные виды
Сегодня звездочка цепной передачи может иметь самую различную геометрическую форму. Ключевыми моментами можно назвать следующее:
Конструкция и размеры во многом зависят от передаточного отношения.
Параметры выбранной цепи оказывают влияние на количество зубьев и их форму
Именно поэтом уделяется внимание всем параметрам создаваемого механизма.
Основные характеристики указываются в ГОСТ 13576-81. Этот стандарт применяется при изготовлении рассматриваемый деталей.
Звездочки со ступицей для приводных цепей также характеризуются тем, что имеют специальную ступень.
Для установки рассматриваемого изделия зачастую применяется вал
Именно поэтому создается определенное отверстие со шпоночной выемкой.
Основная рабочая поверхность представлена зубьями с определенной формой. Именно они находятся в непосредственном зацеплении с отверстиями, которые образуются роликами.
Особое внимание уделяется тому, какая форма у зуба. ГОСТ 591-69 определяет то, что форма рабочей поверхности образуется двумя дугами соответствующих окружностей
Также встречаются варианты исполнения, которые имеют прямолинейный профиль. Форма поперечного сечения зависит от количества рядов зубьев.
Для повышения надежности приводного элемента проводится создание нескольких рядов зубьев. За счет этого нагрузка распределяется равномерно и есть возможность передавать больше усилие от ведущего элемента к ведомому.
Скачать ГОСТ 13576-81
Звездочки приводные для роликовых цепей
Приводные звездочки предназначены для непосредственной передачи усилия. Изделие применяется при создании различных механизмов, которые могут иметь самое различное предназначение. Требования, которые предъявляются звездочке цепной передачи, следующие:
Точность геометрической формы. Рассматриваемый элемент при работе находится в связке с приводной цепью. Если точность геометрической формы будет низкая, то устройство не будет работать плавно, через некоторое время может начаться быстрый износ приводной цепи.
Имеет значение и точность размеров. При производстве учитывается требуемая точность, так как это также снижает эксплуатационные характеристики устройства.
Применяемые материалы должны характеризоваться высокой устойчивостью к износу
Именно поэтому после изготовления изделия проводится закалка или цементация, за счет которой достигаются требуемые эксплуатационные характеристики.
Уделяется внимание и посадочному отверстию под вал. Оно должно иметь отверстие под шпонку, которая исключает вероятность прокручивания фиксирующего элемента.
За счет этого существенно снижается степень износа поверхности и продлевается эксплуатационный срок. Приводы цепи могут быть самыми различными, часто вращение предается от электрического двигателя или ручного привода.
Расчет звездочек цепной передачи онлайн
Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).
Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.
Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.
Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.
Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.
Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.
По мощности передачи применяются при
КВтКВ
М/с
Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется
Где Р — Шаг цепи;
—
Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин
Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И
Материалы звездочек цепных передач
Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:
- со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
- подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.
Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.
Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.
Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Звездочки для приводных цепей – один из основных элементов цепной передачи. Данный вид привода включает в себя собственно цепь и две звездочки – ведомую и ведущую в зависимости от расположения по отношению к валу. Цепные передачи получили широкое распространение в различных машинах и механизмах благодаря высокой нагрузочной способности, постоянному среднему передаточному отношению, высокому КПД и возможности передавать большую мощность.
Вопросы и ответы
Какие звездочки мы производим?
Мы предлагаем нашим заказчикам возможность заказать следующие виды звездочек:
- Звездочки цепных приводов;
- Звездочки цепные на вал;
- Приводные звездочки;
- Звездочки цепного конвейера;
- Звездочки цепные ведущие;
- Звездочки цепные со втулкой;
- Звездочки цепные без втулки;
- Звездочки цепные под расточку;
- Звездочки цепные однорядные;
- Звездочки цепные двухрядные;
- Звездочки цепные трехрядные;
- Натяжные звездочки;
- Изготовление нестандартных звездочек;
- Изготовление звездочек на заказ.
Какие сроки производства звездочек для цепей?
Сроки на выполнения заказов на изготовление звездочек зависят от нескольких нюансов. Самый основной параметр от которого зависят сроки производства это необходимое количество изделий (объем).
На срок влияет сложность изделий. Если это нестандартные звездочки или звездочки которые требуют подбора дополнительных инструментов, то срок производства увеличиться. Каждый заказ рассчитывается в частном порядке по вашей документации с параметрами. Расчет производится в течение одного рабочего дня.
Какой материал используется?
Для изготовления цепных звездочек мы используем только качественные легированные стали. Металл приобретаем у надежных, проверенных поставщиков.
Производим дополнительную закалку звездочек для увеличения прочности.
Являемся ли мы прямыми производителями?
У нашей компании имеется свой производственный цех по выпуску готовой продукции. Цех оснащен всем необходимым оборудованием для выполнения полного всех видов работ от начала и до отправки готового изделия заказчику.
Параметры выбора звездочек
Приведенная выше информация определяет то, что звездочка цепной передачи характеризуется довольно большим количеством различных свойств, которые должны учитываться при выборе наиболее подходящего варианта исполнения. Рекомендациями по выбору назовем следующее:
Наружный диаметр. Этот параметр определяет то, какой длины устанавливается приводная цепь и какое усилие может передаваться. Показатель наружного диаметра варьирует в достаточно большом диапазоне. Кроме этого, слишком большой диаметр не позволяет проводить установку в конкретном случае. При различных диаметрах звездочки проводится понижение или повышение количества передаваемых оборотов.
Оптимальное передаточное отношение. Довольно большое распространение получило понятие передаточного отношения звездочки. Это значение определяет то, сколько зубьев ведущего элемента приходится на зубья ведомого. Для определения подобного показателя применяются специальные формулы.
Диаметр внутреннего посадочного отверстия также имеет значение. Этот показатель во многом зависит от наружного диаметра, также варьирует в достаточно большом диапазоне
При выборе рекомендуется уделять внимание и размерам шпоночной выемки.
Тип применяемого материала при изготовлении изделия может оказывать влияние на эксплуатационные характеристики. В большинстве случаев применяется углеродистая сталь, которая обладает достаточной прочностью и износоустойчивостью
В последнее время большое распространение получили изделия из легированных сплавов, так как они более устойчивы к воздействию повышенной влажности. В большинстве случаев проводится термическая обработка для существенного повышения эксплуатационных характеристик.
Форма зуба в большинстве случаев стандартная. По этому признаку выбирается изделие крайне редко.
В продаже встречается просто огромное количество различных вариантов исполнения звездочек для приводных цепей. При выборе проводится визуальный осмотр, в ходе которого выявляют:
- Отсутствие дефектов. Есть вероятность того, что при производстве были допущены ошибки, которые становятся причиной появления трещин, выемок и других дефектов. Они могут негативно отразиться на прочности и других эксплуатационных характеристиках.
- Точность геометрической формы. Этот момент проверить достаточно сложно, так как даже отклонение в несколько миллиметров может стать причиной возникновения биения и других проблем. Визуально подобный дефект практически не выявить.
- Неравномерность оттенка металла указывает на то, что термическая или другая обработка была проведена с нарушениями. Именно поэтому рекомендуется отдавать предпочтение вариантам исполнения с однородным цветом.
В целом можно сказать, что заусенцы и другие дефекты указывают на низкое качество детали
Именно поэтому следует уделять внимание другим приводным звездочкам, которые на вид выглядят идеально. Основные параметры звездочек во многом определяют эксплуатационные характеристики механизма
Расчет цепной передачи
Для цепной передачи выбираем открытую приводную роликовую однорядную цепь ГОСТ 13568-97.
Последовательность проектировочного расчета цепных передач.
1. Определяем числа зубьев звездочки.
2. Выбираем ориентировочный шаг цепи tпр по частоте ее вращения n1 (табл. 5.1)
Таблица 5.1 Значения шага роликовой цепи в зависимости от частоты вращения малой звездочки при Z1≥15
Частота вращения n1max , мин-1 | 1000 | 900 | 800 | 630 | 500 | 400 | 300 |
Шаг цепи tпр, мм | 15,88 | 19,05 | 25,40 | 31,75 | 38,10 | 44,45 | 50,80 |
3. Принимаем по табл. 5.2 ориентировочное значение допускаемого среднего давления в шарнирах
Таблица 5.2 Допускаемое удельное давление в шарнирах для втулочных и роликовых цепей при Z1=15..30
Шаг цепи t, мм | [р] МПа при n (мин-1) | ||||||
50 | 200 | 400 | 600 | 800 | 1000 | 1200 | |
12,7…15,88 | 35 | 31,5 | 28,7 | 26,2 | 24,2 | 22,4 | 21,0 |
19,05…25,4 | 35 | 30 | 26,2 | 23,4 | 21,0 | 19,0 | 17,5 |
31,75…38,1 | 35 | 28,7 | 24,2 | 21,0 | 18,5 | 1,0, | 10 |
44,45…50,8 | 35 | 26,2 | 21,0 | 17,5 | 10 | – | – |
4. Определяем коэффициент нагрузки, учитывающий условия эксплуатации по табл. 5.3.
5. Определяем расчетный шаг t однорядной цепи, m = 1; для двухрядной m = 2. Полученное значение шага t округляем до стандартного. По расчетному шагу принимаем цепь ПР по ГОСТ 13568-97 (табл. 5.4)
6. Рассчитаем среднюю скорость цепи v и окружную силу Рt, после чего проверим износостойкость цепи. При несоблюдении условия р< необходимо увеличить шаг цепи или принять двухрядную цепь и расчет повторить.
Таблица 5.3 Эксплуатационные коэффициенты
Условия работы передачи | |
Характер нагрузки: | |
– спокойная, слабые толчки | KД = 1 |
– с толчками или переменная | KД = 1,25…1,5 |
Способ регулировки межосевого расстояния: | |
– оттяжная звездочка или нажимной ролик | Kp = 1,1 |
– передвигающиеся опоры | Kp = 1 |
– нерегулируемое (постоянное) расстояние | Kp 2 = 1,25 |
Межосевое расстояние: | |
– а≤25 t | Ка = 1,25 |
– а= (30 … 50) t | Ка = 1 |
– а=(60 … 80) t | Ка = 0.9 |
Положение передачи в пространстве: | |
– наклон линии центров звездочек к горизонту до 70° | КН = 1 |
– наклон линии центров звездочек к горизонту более 70° | КН = 1,25 |
Способ смазки: | |
– непрерывная (масляная ванна или от насоса) | Кс = 0,8 |
-капельная или внутришарнирная(регулярная) | Кс = 1 |
– периодическая (нерегулярная) | Кс = 1,5 |
Продолжительность работы: | |
– односменная | КП =1 |
– двухсменная | КП =1,25 |
– непрерывная | КП =1,5 |
Примечание. При условии >3 необходимо изменить условия работы передачи |
7. Проверим выбранную цепь по коэффициенту запаса прочности (табл. 5.5) > . При несоблюдении условия > необходимо увеличить шаг цепи или принять двухрядную цепь и расчет повторить.
8. Определим геометрические размеры передачи.
Таблица 5.4 Цепи приводные роликовые однорядные типа ПР ГОСТ 13568-97

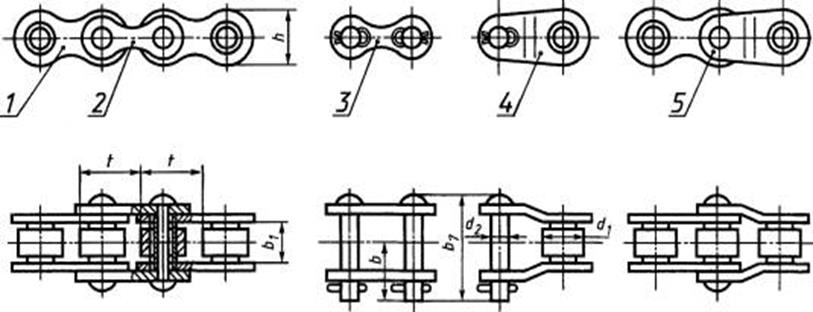

1 – внутреннее звено; 2 – наружное звено; 3 – соединительное звено; 2 – переходное звено; 5 – двойное переходное звено
Типоразмер цепи | t | b1, | d2 | d1, d4 | h, е | b7, | b, | Разруш. нагрузка, кН, | Масса 1 м цепи, кг | F, мм2 |
ПР-9,525-9,1 | 9,525 | 5,72 | 3,28 | 6,35 | 8,5 | 17 | 10 | 9,1 | 0,45 | 28,1 |
ПР-12,7-18,2 | 12,7 | 7,75 | 4,45 | 8,51 | 11,8 | 21 | 11 | 18,2 | 0,75 | 39,6 |
ПР-15,875-23 | 15,875 | 9,65 | 5,08 | 10,16 | 14,8 | 24 | 13 | 23,0 | 1,00 | 54,8 |
ПР-19,05-31,8 | 19,05 | 12,70 | 5,94 | 11,91 | 18,2 | 33 | 18 | 31,8 | 1,90 | 15,8 |
ПР-25,4-60 | 25,4 | 15,88 | 7,92 | 15,88 | 24,2 | 39 | 22 | 60,0 | 2,60 | 179,7 |
ПР-31,75-89 | 31,75 | 19,05 | 9,53 | 19,05 | 30,2 | 46 | 24 | 89,0 | 3,80 | 262 |
ПР-38,1-127 | 38,1 | 25,40 | 11,10 | 22,23 | 36,2 | 58 | 30 | 127,0 | 5,50 | 394 |
ПР-44,45-172,4 | 44,45 | 25,40 | 12,70 | 25,40 | 42,4 | 62 | 34 | 172,4 | 7,50 | 473 |
ПР-50,8-227 | 50,8 | 31,75 | 14,27 | 28,58 | 48,3 | 72 | 38 | 227,0 | 9,7 | 646 |
ПР-63,5-354 | 63,5 | 38,10 | 19,84 | 39,68 | 60,4 | 89 | 48 | 354,0 | 16,0 | 538 |
Примеры условных обозначений цепей:
Цепь приводная роликовая однорядная с шагом 12,7 мм и разрушающей нагрузкой 18,2 кН:
Цепь ПР-12,7-18,2 ГОСТ 13568-97.
Цепь приводная роликовая двухрядная шага 25,4 мм с разрушающей нагрузкой 171 кН:
Цепь 2ПР-25,4-171 ГОСТ 13568-97.
Таблица 5.5 Запас прочности цепи по износостойкости и усталостной выносливости
Тип цепи | Срок службы, ч | Значения [n] ( при скорости цепи v, м/с) | |||||
0,4 | l | 4 | 8 | 10 | 12 | ||
ПР—12,7—900 | 2000 | 8,6 | 9,0 | 10,8 | 11,2 | 12,7 | 13,5 |
ПР—12,7—1820 | 4000 | 10,2 | 10,7 | 15,0 | 18,9 | 20,3 | 21,6 |
ПР—12,7—1820 | 2000 | 7,0 | 7,2 | 8,0 | 9,0 | 10,0 | 10,5 |
ПР—15,875—270 | 4000 | 7,8 | 8,3 | 11,5 | 14,5 | 15,6 | 16,6 |
ПР—19,05—3180 | 2000 | 6,0 | 6,5 | 7,0 | 8,0 | 9,0 | 9,0 |
ПР—25,4—5670 | 2000 | 6,0 | 6,5 | 7,0 | 8,0 | 9,0 | 9,0 |
ПР—31,75—8850 | 4000 | 7.5 | 8,0 | 8,4 | 10,6 | 11,3 | 12,1 |
ПР—38,1—12760 | 8000 | 9,8 | 12,6 | 16,8 | 21,1 | 22,7 | 24,2 |
ПР—44,45-17240 | 10000 | 10,8 | 15,0 | 21,0 | 26,4 | 28,4 | 30,0 |
Чем опасен чертеж звездочки, выполненный непрофессионалом?
чертежи звездочек на заказ
Если вы хотите сделать план звездочки передачи, но не обладаете достаточными навыками, то вы просто не сможете проехать даже небольшое расстояние. Ведь эта деталь должна строиться в строгом соответствии с типоразмером цепи. Поэтому чертежи задних звезд на велосипед лучше доверять опытным специалистам.
При малейшем несоответствии размеров зубца и звеньев качество езды станет на порядок хуже, а также цепь может просто слететь в самый неподходящий момент. Последствия могут быть весьма печальными, вплоть до травмирования самого велосипедиста.
Как правильно выполнить чертеж звездочки для цепи?
Существует несколько правил, которые необходимо соблюсти для точного изготовления:
- На техчертеже задняя велосипедная звезда изображается в продольном разрезе.
- В правом верхнем углу чертежа звездочки цепной передачи с размерами рисуется таблица с точным указанием параметров цепи и звезды.
- Если размеры детали не стандартизированы, то дополнительно нужно начертить и вписать размеры высоты зубца и его основания.
Очевидно, что навыков, полученных на уроке черчения, для такой сложной задачи недостаточно. Это кропотливая и серьезная работа, малейшая ошибка в которой может привести к непредсказуемым неприятным последствиям.
- . Как мы выполняем чертежи. Виды и нюансы
Где заказать чертеж приводной звездочки?
В нашей компании работают инженеры с многолетним опытом работы. За эти годы они не раз доказали, что могут выполнить чертежи любой сложности. А если вы задумали улучшить свой велосипед, то без добавления нестандартизированных узлов трансмиссии не обойтись. Вы не найдете их в спортивных магазинах, придется заказывать этот узел трансмиссии в индивидуальном порядке. И тут без помощи специалиста не обойтись.
Почему лучше заказать звездочки у нас?
На данный момент наше производство выпускает и продает более 10 000 звездочек в квартал и является одним из самых крупных поставщиков приводных звездочек в России. Мы производим и поставляем стандартные звездочки всех типов и видов, а так же нестандартных, по вашим техническим заданиям. Высокое качество продукции и контроль всех звездочек перед отправкой.
Работаем по всей России и готовы доставить ваш заказ в любой регион до терминала вашего города или до фактического адреса. Ждем ваших заявок. С уважением ваш «МеталлСервис».
После того как вы отправили заявку: позвоним для уточнения технических вопросов — рассчитаем стоимость и сроки — подготовка договора и счета — выполняем работы по изготовлению — отправка деталей.
Конструкция ступицы и диска звездочек цепных передач
Ступица и диск звездочки очень часто отливаются или фрезеруются в качестве единой детали. Ступица служит для крепежа изделия на ведущем или ведомом валу механизма. Она должна гарантировать хорошую фиксацию, исключающую осевые и радиальные биения детали на валу. По этому к качеству поверхности внутри предъявляют большие требования. Крепление выполняется при помощи:
- шлица для быстроходных и высоконагруженных цепных приводов;
- шпонки для тихоходных цепных приводов.
Диаметр ступицы должен удовлетворять двум требованиям:
- гарантировать прочность системы;
- не утяжелять ее сверх нужного.
Для чугунных деталей его в большинстве случаев подбирают равным 1,65 от диаметра вала, для стальных показатель расчета уменьшается до 1,55.
Длина ступицы устанавливается характером фиксации на валу- шпонкой или шлицем и в большинстве случаев расчет делают в диапазоне 1,2-1,5 от диаметра вала.
Для звездочек малых размеров ширина диска подбирается равной ширине зубца. Для изделий внушительных размеров, особенно высоконагруженных, ширину делают больше до 5%, в зависимости от радиуса закругления основания зубца.
Рассчитаные размеры округляются до близлежащего числа из обычного ряда размеров.
Цепные передачи
Общие сведения о цепных передачах
Цепная передача относится к передачам зацеплением с гибкой связью. Мощность в цепной передаче посредством многозвенной шарнирной цепи передается от ведущей к ведомой звездочке, размещенных на параллельных валах.
***
Классификация цепных передач
Цепные передачи классифицируют по типу применяемой цепи. В настоящее время применяют роликовые, втулочные и зубчатые цепи, которые, в свою очередь, могут быть однорядными и многорядными.
В роликовых и втулочных цепях зацепление звеньев со звездочкой осуществляется через ролик или втулку, при этом долговечность цепи возрастает, но возрастает ее масса и стоимость.
Зубчатые цепи набирают из пластин, при этом большое значение на эксплуатационные качества цепи имеет конструкция шарнира. В конструкцию входит направляющая пластина, предотвращающая сползание цепи со звездочки.
По сравнению со втулочными зубчатые цепи работают более плавно, обеспечивают большую кинематическую точность (плавность хода передачи), могут передавать бóльшую мощность, имеют высокий КПД, но их масса и стоимость значительно выше.
В зависимости от типа применяемой цепи зависит конструкция звездочек цепной передачи. Звездочки для втулочной и роликовой цепи представлена на рис. 2 слева, звездочка для зубчатой цепи – справа.
***
Достоинства цепных передач
По сравнению с зубчатыми передачами:
Преимущество цепных передач в сравнении с зубчатыми заключается в том, что они способны передавать движение между валами при значительных межосевых расстояниях (до 8 м).
По сравнению с ременными передачами:
По сравнению с ременными передачами (передачами трением) цепные передачи (передачи зацеплением) выгодно отличаются компактностью, способностью передавать бóльшие мощности при одинаковых размерах, постоянством передаточного числа и меньшей требовательностью к предварительному натяжению цепи (иногда предварительный натяг для цепных передач не применяется).
Кроме того, цепные передачи устойчиво работают при малых межосевых расстояниях между звездочками, тогда как ременная передача может пробуксовывать при малых углах обхвата шкива ремнем.
К достоинствам цепных передач можно отнести высокий КПД и безотказность при работе в условиях частых пусков и торможений.
***
Недостатки цепных передач
1. Значительный шум и вибрация при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).
2. Сравнительно быстрое изнашивание шарниров цепи, необходимость применения системы смазывания и установки в закрытых корпусах.
3. Удлинение цепи вследствие износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.
4. По сравнению с зубчатыми передачами цепные передают движение менее плавно и равномерно.
***
Область применения цепных передач
Цепные передачи находят широкое применение во многих областях машиностроения, конструкциях сельскохозяйственных и дорожных машин, станкостроении и т. д.
Их применяют в станках, мотоциклах, велосипедах, промышленных роботах, буровом оборудовании, подъемно-транспортных, строительно-дорожных, сельскохозяйственных, полиграфических и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно.
Цепные передачи наибольшее применение получили для передачи мощностей до 120 кВт при окружных скоростях до 15 м/сек.
***
3 ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ЦЕПЕЙ
Звездочки цепей имеют стандартизованный профиль, определяемых типоразмером цепи. На чертежах дают изображение звездочек в разрезе с необходимыми размерами и помещают таблицу, состоящую из трех частей, которые отделяют друг от друга сплошной основной линией.
В первой части таблицы приводят обозначение сопрягаемой цепи с указанием стандарта на нее, во второй части — данные звездочки, в третьей — справочные данные.
Таблицу параметров приводят в правом верхнем углу чертежа.
При выполнении чертежа блока звездочек в одной таблице указывают необходимые данные для каждого типа звездочек. Венцы обозначают прописными буквами русского алфавита. В неиспользованных графах таблицы ставят прочерк.
На чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного, помещают изображение профиля зуба (см. рис. 8.17). На изображении профиля указывают диаметр окружности, ограничивающей стандартизованную часть профиля:
наносят все необходимые размеры для изготовления нестан- дартизованной части профиля или оговаривают эту часть профиля в технических требованиях чертежа;
стандартизованную часть профиля выделяют пггрихпунктирной утолщенной линией.
Предельные отклонения диаметра отверстия ступицы не ниже
Звездочки к приводным роликовым и втулочным цепям по ГОСТ 13568—75 и ГОСТ 21834—76 выполняют по , профиль зуба звездочек — по . Геометрическая характеристика зацепления X. « 2 (7. = t/D4), где I — шаг цепи; Ц, — диаметр элемента зацепления цепей — втулки, ролика.
На изображении звездочки (рис. 8.13) указывают: ширину зуба звездочки Ь,, Ь2; ширину венца (для многорядной звездочки) В2, В3; радиус закругления зуба (в осевой плоскости) г3; расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости) h3; диаметр обода (наибольший) Д.; радиус закругления у границы обода (при необходимости) г4; диаметр окружности выступов De; шероховатость поверхности зубьев Ra не более 6,3 мкм для окружной скорости до 8 м/с и не более 3,2 мкм для окружной скорости свыше 8 м/с.
Рис. 8.13. Параметры, указываемые на осевом разрезе однорядной (а—в), трехрядной (г) и двухрядной (д) звездочек
Пример изображения звездочки и таблица параметров к нему приведены на рис. 8.14 (7 —3 — части таблицы).
Вместо указанных в таблице параметров могут быть приведены: диаметр d, втулки (вместо диаметра D ролика); надпись Со смещением (вместо Без смещения)] размер наибольшей хорды Lx и предельные отклонения (для звездочек с нечетным числом зубьев вместо Ц); расстояние А между рядами для многорядной цепи. При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.
В особо точных кинематических реверсивных передачах с одно- и двухрядными цепями рекомендуется применять звездочки с профилем без смещения центров дуг впадин. В остальных случаях — со смещением центров дуг впадин.
Звездочки для пластинчатых цепей тяговых по ГОСТ 588—81, грузовых по ГОСТ 191 —82, а также для приводных роликовых цепей
Рис. 8.14. Пример изображения звездочки к приводной роликовой или втулочной цепи
Рис. 8.15. Осевое сечение (разрез) венца звездочки для пластинчатых цепей:
а—в — однорядной исполнения 1,2. 3; г — двухрядной исполнения 4 (повторяющиеся размеры на изображениях б, в, г не указаны)
по ГОСТ 13568—75, работающих при скоростях до 5 м/с, и транспортерных цепей на базе цепей типа ПРД по ГОСТ 13568—75 выполняют по , их профиль — по .
На чертеже звездочки, имеющей стандартизованный профиль зуба, помещают осевое сечение (или разрез) звездочки (рис. 8.15 и 8.16) с указанием размеров и таблицу параметров. На рис. 8.16
Рис. 8.16. Пример чертежа звездочки для пластинчатых тяговых цепей
Рис. 8.17. Пример изображения профиля звездочки для пластинчатых цепей с нестандартизован- ными участками
таблица параметров дана для звездочек пластинчатых тяговых цепей.
Для звездочек грузовых цепей указывают: число зубьев z; диаметр вспомогательной окружности DR; радиус впадин зубьев г, радиус головки зуба R; профиль зуба со ссылкой на соответствующий стандарт.
Пример изображения профиля звездочки с нестандартизован- ными участками приведен на рис. 8.17. Стандартизованные участки профиля отмечены штрихпунктирной утолщенной линией.
Материал цепей
Все детали цепного механизма должны хорошо сопротивляться повышенным статическим и ударным нагрузкам, и быть достаточно износостойкими. Боковые пластины делают из высокопрочных сплавов, они работают в основном на растяжение. Оси, втулки, ролики, вкладыши и призматические элементы делаются из высокопрочных и хорошо цементируемых сплавов. Цементация проводится на глубину до 1,5 мм и обеспечивает хорошую стойкость к износу трением. После этого детали подвергаются термообработке закаливанием. Твердость доводится до 65 ед.
Зубчатые колеса делают из легированных сталей, также подвергаемых закалке до 60 ед.
Для передач малой скорости и мощности, при умеренных параметрах разгона и торможения применяют ковкие чугуны.
Для снижения шума и повышения плавности хода при ограниченных мощностях используют шестеренки из текстолита или прочных пластмасс. Применяют также наплавку металлических и нанесение полимерных покрытий на детали и узлы, работающие в агрессивных средах.
Таблица соответствия приводных звездочек
| Описание | Маркировка звездочки по ГОСТ | Стандарт исполнения звездочки | Маркировка звездочкиMartin Sprocket | МаркировказвездочкиSATI | Маркировка звездочки SKF | Маркировка Механик-Техно |
|---|---|---|---|---|---|---|
| Плоская звездочка под расточку для цепи 08B-1, шаг 12,7, количество зубьев 30, без ступицы, зубья не закаленные | ПР-12,7 | DIN 8187 | 08A30 | 1/2″x5/16″ cod.CS09030 | PHS 08B-1A30 | 08A-30 |
| Плоская звездочка под расточку для цепи 40-1, шаг 12,7, количество зубьев 30, без ступицы, зубья не закаленные | ANSI | 40A30 | 1/2″x5/16″ cod.CS09A30 | PHS 40-1A30 | 40A1-30 | |
| Плоская звездочка под расточку для цепи 08B-1, шаг 12,7, количество зубьев 30, без ступицы, зубья закаленные | ПР-12,7 | DIN 8187 | 08A30H | 1/2″x5/16″ cod.CS09030 | PHS 08B-1AH30 | 08A-30H |
| Звездочка со ступицей под расточку для цепи 10B-1, шаг 15,875, количество зубьев 10, зубья не закаленные | ПР-15,875 | DIN 8187 | 10B10 | 5/8″x3/8″ cod.PS10010 | PHS 10B-1B10 | PB10B-1-10 |
| Звездочка со ступицей под расточку, для цепи 50-1, шаг 15,875, количество зубьев 10, шаг 15,875, зубья не закаленные | ANSI | 50B10 | 5/8″x3/8″ cod.PS10A10 | PHS 50-1B10 | PB50B-1-10 | |
| Звездочка со ступицей под расточку для цепи 10B-1, шаг 15,875, количество зубьев 10, зубья закаленные | ПР-15,875 | DIN 8187 | 10B10H | 5/8″x3/8″ cod.PS10010 | PHS 10B-1BH10 | PB10B-1-10H |
| Звездочка под определенный посадочный диаметр для цепи 12B-1, шаг 19,05, количество зубьев 15, со ступицей, посадочный диаметр 25 , со шпоночным пазом и установочным винтом, зубья не закаленные | DIN 8187 | 12BS15-25 | 3/4″x7/16″ cod.11CB515 | PHS 12BS-1BS15-25 | 12BS15-25 | |
| Звездочка под определенный посадочный диаметр для цепи 60-1, шаг 19,05, количество зубьев 15, со ступицей, со шпоночным пазом и установочным винтом, посадочный диаметр 25, зубья не закаленные | ПР-19,05 | ANSI | 60BS15-25 | 60BS15-25 | ||
| Звездочка под определенный посадочный диаметр для цепи 12B-1, шаг 19,05, количество зубьев 15, со ступицей, со шпоночным пазом и установочным винтом, посадочный диаметр 25, зубья закаленные | DIN 8187 | 12BS15-25H | 3/4″x7/16″ cod.11CB515 | PHS 12BS-1BS15-25 | 12BS15-25H | |
| Звездочка под втулку для однорядной цепи 16B-1, шаг 25,4, количество зубьев 20, зубья не закаленные, втулка 2517 | DIN 8187 | 16BTB20-2517 | 1″/17,02mm.cod.TS 12020 | PHS 16B-1DSA20 | TB16B-1-20-2517 | |
| Звездочка под втулку для однорядной цепи 80-1, шаг 25,4, количество зубьев 20, зубья не закаленные, втулка 2517 | ПР-25,4 | ANSI | 80BTB20-2517 | PHS 80-1TB20 | TB80-1-20-2517 | |
| Звездочка под втулку для однорядной цепи 16B-1, шаг 25,4 ,количество зубьев 20, зубья закаленные, втулка 2517 | DIN 8187 | 16BTB20-2517H | 1″/17,02mm.cod.TS 12020 | PHS 16B-1DSA20H | TB16B-1-20-2517H | |
| Звездочка со ступицей под расточку для двухрядной цепи 20B-2, шаг 31,750, количество зубьев 15, зубья не закаленные | DIN 8187 | D20B15 | 1”3/4 x 1”1/4 cod.PD 15020 | PHS 20B-2B20 | PB20B-2-15 | |
| Звездочка со ступицей под расточку для двухрядной цепи 100-2, шаг 31,750, количество зубьев 15, зубья не закаленные | 2ПР-31,750 | ANSI | D100B15 | 1”1/4 x 3/4”cod.PS 13A20 | PHS 100-2B20 | PB100-2-15 |
| Звездочка со ступицей под расточку для двухрядной цепи 20B-2, шаг 31,750, количество зубьев 15, зубья закаленные | DIN 8187 | D20B15H | 1”3/4 x 1”1/4 cod.PD 15020 | PHS 20B-2B20H | PB20B-2-15H | |
| Звездочка под втулку для двухрядной цепи 16B-2, шаг 25,4, количество зубьев 21, зубья не закаленные, втулка 3020 | DIN 8187 | D16BTB21 | 1” x 17,02 mm. cod TD 12021 | PHS 16B-2TB21 | TB16B-2-21-3020 | |
| Звездочка под втулку для двухрядной цепи для цепи 80-2, шаг 25,4, количество зубьев 21, зубья не закаленные, втулка 3020 | 2ПР-31,750 | ANSI | D80BTB15 | PHS 80-1TB20 | TB80-2-21-3020 | |
| Звездочка под втулку для двухрядной цепи для цепи 16B-2, шаг 25,4,количество зубьев 21, зубья закаленные, втулка 3020 | DIN 8187 | D16BTB21H | 1” x 17,02 mm. cod TD 12021 | PHS 16B-2TB20H | TB16B-2-21-3020H | |
| Звездочка со ступицей под расточку для трехрядной цепи 10B-3, шаг 15, 875, количество зубьев 21, не закаленные | DIN 8187 | E10B21 | 5/8” x 3/8” cod PT 10021 | PHS 10B-3B21 | PB10B-3-21 | |
| Звездочка со ступицей под расточку для трехрядной цепи 50-3, шаг 15,875, количество зубьев 21, зубья не закаленные | 3ПР-25,4 | ANSI | E50B21 | 5/8” x 3/8” cod PT 10A21 | PHS 50-3B21 | PB50B-3-21 |
| Звездочка со ступицей под расточку для трехрядной цепи 10B-3, шаг 15,875, количество зубьев 21, зубья закаленные | DIN 8187 | E10B21H | 5/8” x 3/8” cod PT 10021 | PHS 10B-3B21H | PB10B-3-21H |
Важным преимуществом Компании Механик-Техно является наличие собственного склада звездочек для цепей, большой ассортимент приводных звездочек, привлекательные цены.Вы всегда можете купить у нас качественные приводные звездочки для цепей!
ПЕРЕЙТИ НА ФОРМУ ЗАКАЗА (вся РФ, включая Москву)
