Промышленные заточные станки

Конструкция

Главная площадь корпуса принадлежит электромотору с подставкой. Ее укрепляют на заточной станок крепежными деталями. С обеих сторон мотора параллельно размещается пара абразивных кругов. Первый покрыт крупноразмерными зернами (для первичной обделки деталей). Второй оснастили мелкими зернами (для тонкой обделки запчастей).

  • Двигатель. Это асинхронная конструкция, которая характеризуется невысокой вращательной скоростью и сниженным показателем шума.
  • Круг. Их стоит два, они являются парой абразивных элементов. Приблизительный диаметр этих деталей от 150 до 250 мм. Толщина у них от 16 до 32 мм. Эти механизмы частично закрывает кожух-защита. Незакрытая рабочая площадь круга вращается сверху вниз.
  • Подставка. Она служит опорой для обрабатываемой детали, устанавливается на нужную дистанцию до круга заточки, и разворачивается под конкретным наклоном. Многие промышленные заточные модели имеют устроенные пазы для работы со сверлами.
  • Экран. Он представляет собою пластину, которая выполнена из прозрачного материала и закрывает человека от летящих искорок.
  • Кнопка, которая включает и выключает станки.

Конструкция и основные узлы электрического точила

Точильные круги закрыты защитными кожухами, нижняя часть которых является контейнером для сбора абразивной крошки и металлической пыли. В процессе заточки перед их открытой частью опускают щитки с прозрачными окошками. По требованиям техники безопасности оба эти приспособления являются обязательными и должны присутствовать в конструкции любого точильного оборудования. Перед кругами смонтированы опорные устройства, предназначенные для фиксации обрабатываемой детали или затачиваемого инструмента под необходимым углом. Слева — простой наклонный подручник, устанавливаемый под заданным углом, а справа — регулируемый в трех измерениях столик. Станина точильного станка представляет собой коробчатую сварную конструкцию из толстого металла. На ее передней части находится ниша с электрическими компонентами и панель управления с кнопками и тумблерами.

Необходимые условия для заточки

Соблюдение угла промеж граней лезвия при его оттачивании является залогом результативного применения и долгого срока службы хозяйственных принадлежностей. Он должен восстанавливаться в соответствии с технологическими нормами, тогда проблем с резкой не будет. Для ножей различного назначения существует свой угол заточки:

  • Бритва и скальпель точатся под углом 10−15 градусов.
  • Хлебные, овощные и фруктовые ножи — 15−20 градусов.
  • Режущие предметы общего назначения — 30−25 градусов.
  • Ножи охотников и туристов — 25−30 градусов.
  • Клинки из спецсталей для работы с особо твёрдыми материалами — 30−40 градусов.

Обзор моделей заточных станков

Самый дешевый вариант — модель ДИОЛД МЗС-0,1 стоимостью порядка 1490-1650 рублей.


Диолд МЗС-0,1

Данная модель предназначена для заточки сверл. Низкая цена связана с небольшой мощностью станка. Она составляет всего 70 Вт. Количество оборотов тоже уступает более совершенным моделям и составляет всего 1500 оборотов в минуту.

Аппарат марки PRORAB 6511 стоит дороже (более 2000 руб.), но обладает большей мощностью — 180 Вт. Такая модель подходит для заточки цепей.

Для заточки цепей подходит модель Einhell GC-CS 85. Цена станка колеблется в районе 2500 рублей. Мощность уступает предыдущей модели (85 Вт), но выигрывает в количестве оборотов в минуту — 5500.

Хороший баланс между ценой и функционалом имеет настольный аппарат модели «Вихрь СЗЦ-200». При цене в 1900 рублей он обладает мощностью в 200 Вт и количеством оборотов в минуту, равным 6000.

Конструкция

Главная площадь корпуса принадлежит электрическому мотору с подставкой. Ее крепят на заточной станок деталями крепежа. С двух сторон мотора параллельно размещается пара шлифовальных кругов. Первый покрыт крупноразмерными зернами (для первой обделки деталей). Второй оборудовали очень маленькими зернами (для тонкой обделки запасных частей).

  • Мотор. Это асинхронная конструкция, отличающаяся низкой вращательной скоростью и сниженным критерием шума.
  • Круг. Их стоит два, они считаются парой абразивных компонентов. Примерный диаметр данных деталей от 150 до 250 мм. Толщина у них от 16 до 32 мм. Эти механизмы частично закрывает кожух-защита. Незакрытая площадь для работы круга крутится сверху вниз.
  • Подставка. Она является опорой для отделываемой детали, ставится на необходимую дистанцию до круга заточки, и разворачивается под определенным уклоном. Многие промышленные заточные модели имеют устроенные пазы для работы со сверлами.
  • Экран. Он собой представляет пластину, которая сделана из прозрачного материала и закрывает человека от летящих искорок.
  • Кнопка, которая включает и выключает станки.

Станок для заточки дисковых пил

К узкоспециализированным относится заточной станок для дисковых пил (рис. 3).

Рисунок 3. Заточной станок для дисковых пил.

Данный тип станка состоит из станины, механизма закрепления и подачи пилы, а также электродвигателя с заточным кругом. Существуют станки с ручной подачей и управлением глубиной внедрения точильного камня и станки, где этот процесс автоматизирован.

Автоматические заточные станки, как правило, применяются на крупных деревообрабатывающих предприятиях, где распил леса поставлен на поток. Автоматические заточные станки для заточки дисковых пил имеют предустановленные настройки под пилы с определенными геометрическими параметрами. Работа оператора станка здесь сводится к установке пилы на посадочное место, контролю над производством заточной операции, снятию пилы и проверке качества заточки.

Важные характеристики и опции

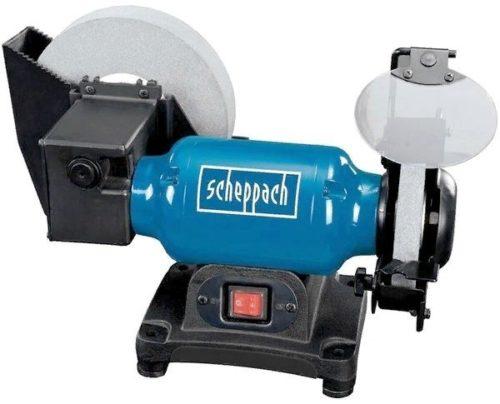

При необходимости вести обработку на меньших скоростях (например, мокрое чистовое шлифование или полирование) применяют редукторы, снижающие число оборотов точильного круга до 120÷150 об/мин. Если же необходима выборка или шлифовка на высоких скоростях с точной регулировкой оборотов, в точильных станках используют коллекторные двигатели переменного тока с частотным или амплитудным управлением скоростью вращения. Такое техническое решение, в частности, применено в точилах с дополнительным гибким валом. На фото ниже — электроточило с понижающим редуктором и «мокрым» кругом, повернутым для уменьшения габарита параллельно оси привода.

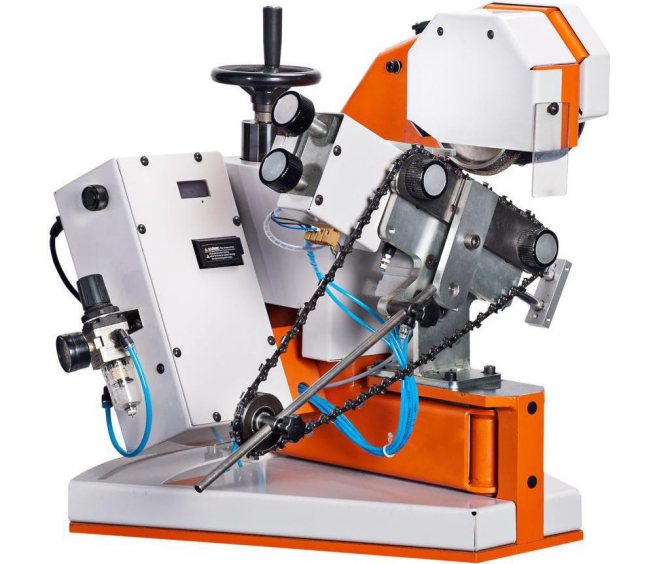

Заточные станки для бензопилы

Существуют и специальные модели станков для перезаточки износившихся цепей. Конструкционно такое оборудование напоминает отрезную пилу, но вместо диска применяется шлифовальная оснастка. В станке предусмотрен специальный крепеж для захвата цепного полотна. В движение линию подачи приводит специальная головка. Рабочий процесс заточного станка для цепей можно представить так: оснастка фиксируется в нужной позиции, диск направляется к зубьям (ручным или механизированным способом), происходит отдельная правка каждого зуба. Для таких моделей особенно важен выбор по частоте вращения, так как малейшая нестыковка в скорости обработки с требуемыми параметрами испортит пильное полотно. Также следует различать цепи для бензиновых и электрических пил.

Советы при выборе станка для заточки пил

В станках для заточки пильных дисков и ленточных пил формирование режущей кромки зуба проводится тонким диском с профильной поверхностью, а его установка в рабочую позицию, поворот и подача выполняются вручную. В таких точильных станках одно из главных условий точности обработки — это отсутствие биений заточного диска. С точки зрения производительности труда очень важна скорость поворота и подачи на заточку, т. к. при несовершенном механизме потеря времени на множестве зубьев может составлять десятки минут

Также следует обратить внимание на такой параметр точильного станка, как максимальный и минимальный размер затачиваемого инструмента

Заточной станок для ленточных пил

В отдельную категорию выделены заточные станки для обработки ленточных пил (рис. 4)

Рисунок 4. Заточной станок для ленточной пилы.

Данный тип заточных станков используется для обслуживания крупных лесопилок. Помимо стандартных элементов, присущих большинству заточных станков, имеет поддерживающие ленточную пилу опоры. В большинстве случаев современные заточные станки для ленточных пил оснащены автоматической системой подачи и в целом производства всех операций затачивания.

Это интересно: Фрезерный станок 6Р81 — технические характеристики, паспорт, расшифровка маркировки

Общие критерии при выборе станка

Размеры и место установки оборудования

Для установки настольного электроточила не требуется много места. Его можно расположить на столе, верстаке или даже широком подоконнике. Главное, чтобы это была ровная массивная плоскость, способная погасить вибрации от точильного камня. Кроме того, необходимо помнить, что, несмотря на защитные кожухи, при заточке и шлифовке вокруг точила разлетается мелкая пыль из отработанного абразива и сточенного металла. Некоторые точильные станки поставляются с лампами на гибкой штанге, которые необходимы для освещения рабочей зоны. Если приобретаемое оборудование не укомплектовано таким осветительным прибором, его следует приобрести отдельно. У точильного оборудования мощностью более 500 Вт в основании обычно предусмотрены два или четыре отверстия для крепления к верстаку. Если в соответствии с паспортом станка такая установка является обязательной, ни в коем случае не следует пренебрегать этими указаниями.

Дополнительные функции

Иногда один из шпинделей точильного станка используется для передачи вращения инструменту, отличному от стандартного абразивного круга. Чаще всего встречаются три разновидности такой конструктивной опции: понижающий редуктор низкооборотистого полировального диска, гибкий вал гравировального приспособления и консоль со шлифовальной лентой. К технологическим опциям точильного станка можно отнести использование на одном из шпинделей другого вращательного инструмента: лепесткового круга из абразивной бумаги, мягкого войлочного диска или даже круговой кордщетки (см. фото ниже).

Безопасность оборудования

Паспорт любого точильного оборудования начинается с общего описания, за которым всегда следуют указания по соблюдению мер безопасности (иногда этот раздел предваряет все остальные). Поэтому перед тем, как включить электроточило в сеть и приступить к работе, необходимо внимательно ознакомиться с этими требованиями. Среди них самые важные — это запреты на использование точильных кругов с несоответствующей окружной скоростью и включение станка без защитных кожухов и щитков. К этому можно добавить обязательность заземления корпуса и двигателя. В случае евророзетки это делается через соответствующий контакт, а у старых точильных станков болт заземления расположен сзади, рядом с шильдиком.

Как правильно выбирать точильный станок?

Изначально упор делается на конкретную задачу или спектр операций, для которых приобретается оборудование. Необходимо определить тип подходящего агрегата, а затем и его характеристики. На первый план должны выходить такие параметры, как мощность, размеры оснастки, крутящий момент и возможности для конструкционной подстройки рабочих органов под определенные условия эксплуатации. Также не стоит забывать о габаритах. Если обычная модель для обслуживания ножей займет немного места на верстаке, то заточный станок для пил потребует для размещения пол гаража, не говоря о свободном месте для обращения с заготовками.

Характеристика настольного станка

Любой наждачный станок настольного типа имеет свои характеристики:

  • форма и диаметр точильного круга,
  • вес станка,
  • мощность,
  • посадочный диаметр,
  • скорость вращения круга.

Форма и диаметр отличаются в зависимости от вида используемого настольного точильного аппарата и того, какой наждак применяется. У профессионального аппарата диаметр круга зависит от типа материала, который подлежит правке. У бытовых станков диаметр стандартный — 150 мм.

Профессиональные модели оборудованы сразу двумя дисками, так как объемы работ требуют быстрой их смены.

Диски на некоторых типах профессиональных настольных аппаратов устанавливаются перпендикулярно друг другу. Благодаря этому удается делать разные виды заточки: от грубой до тонкой. На обычных домашних станках диски устанавливаются на вал.

При желании для удобства при заточке ножей можно помимо плоского диска установить диск в виде чаши. Для шлифовально-заточных станков дополнительно предусмотрен специальный ленточный механизм для шлифования. Благодаря лентам удается делать шлифовку как металлических, так и деревянных изделий.

Вес точильно-шлифовального станка напрямую зависит от его типа. Бытовые гораздо легче профессиональных. Это связано с качеством материала, из которого они изготавливаются.

Для изготовления профессиональных аппаратов используется металл высокого качества, благодаря чему во время работы они не вибрируют и имеют устойчивое положение. Бытовые из-за своего небольшого веса могут сильно вибрировать при работе.

Домашние станки могут работать при мощности в 550-750 Вт. Если ее снизить до 300 Вт, то механизм просто не справится с правкой изделия, выполненного из качественного металла.

Посадочный диаметр для точильного диска нужен лишь тогда, когда есть необходимость в приобретении расходных материалов.

Скорости вращения диска должно уделяться повышенное внимание. Профессиональные модели требуют таких кругов, которые могут вращаться в зависимости от режима скоростей

Для бытовых моделей достаточно одной скорости, при которой диск делает порядка 1000 оборотов.

Станок точильный Кратон

Заточной станок для сверл

Заточной станок для сверл (рис 2) относится к узкоспециализированному оборудованию, так как заточка сверл – единственная операция, которую он способен выполнять.

Рисунок 2. Заточной станок для сверл.

Рисунок 2. Заточной станок для сверл.

Заточной станок для сверл представляет собой приспособление закрытого типа, в котором рабочие операции производятся внутри корпуса. Связано это с тем, что данный типа металлорежущего станка работает исключительно по шаблону, и никаких вмешательств в геометрию соприкосновения сверла с рабочим органом не допускает.

Конструктивно состоит из корпуса с отверстиями для установки сверла. В корпусе находится электродвигатель и рабочий орган, который может быть как абразивного, так и алмазного исполнения. Имеется набор цанг, при помощи которых сверла подаются на точило под необходимым углом. Некоторые модификации заточных станков имеют всего одну регулируемую цангу, которая способна помещать сверла различных диаметров. В нижней части станка находится сборник для абразива и металлической стружки. Иногда заточной станок для сверл комплектуется приспособлением обработки задней режущей кромки сверла.

Области использования

Любой промышленный заточной станок может быть электрического или механизированного вида работы. Частные мастерские и компании устанавливают недорогие заточные станки механизированного типа, но большие промышленные объекты отдают преимущество электромоделям. Такой многофункциональный современный агрегат ощутимо расширяет сферу их использования. В комплекте к такому устройству идут наборы сверл и головок для разрезания, по этим причинам многофункциональный заточной аппарат применяют для серийной обработки разного рода изделий для любой сферы промышленности.

Помимо сказанного, универсальные виды промышленных заточных станков имеют следующие преимущества:

  1. Они могут работать с многолезвийными разновидностями промышленного оборудования.
  2. Их оснастили универсальными деталями для заточки.
  3. Такие заточные агрегаты имеют несколько модулей для закрепления инструментов.

Модели с функцией гравировки

Такие модели, как видно из названия, кроме заточки выполняют и гравировочные операции. Оснастка для данной обработки располагается на гибком валу, а рабочую основу также образует стандартный набор из двух абразивных дисков. Кроме этого, гравировочно-заточные станки могут выполнять чистку и шлифование. В качестве функциональных органов используются борфрезы. По своей конструкции они представляют штифт-хвостовик с закрепленной твердосплавной головкой. При этом форма и размеры последней могут быть разными в зависимости от целевой операции.

Где же используется столь необычная оснастка? Гравировочно-точильные станки находят свое место и в мастерских, и в бытовом сегменте. Во-первых, они справляются со всеми типовыми задачами заточки по примеру универсальных моделей. Во-вторых, что касается гравера, то он может потребоваться для фигурной правки и металлических, и деревянных заготовок. Соответственно, в таком оборудовании предусматриваются более широкие диапазоны рабочих скоростей и в целом регулировки.

Областиприменения

Любой заводской заточной станок может быть электрического или механизированного вида работы. Индивидуальные мастерские и компании устанавливают дешевые заточные станки механизированного типа, но большие пром. объекты отдают преимущество электромоделям. Такой универсальный современный аппарат ощутимо расширяет область их применения. В комплекте к данному устройству идут наборы сверл и головок для разрезания, в связи с этими причинами универсальный заточной аппарат используют для серийной обработки различного рода изделий для каждой сферы промышленности.

Кроме сказанного, многофункциональные виды промышленных заточных станков имеют следующие преимущества:

  1. Они как правило будут работать с многолезвийными разновидностями оборудования которое применяется в промышленности.
  2. Их оборудовали многофункциональными деталями для заточки.
  3. Такие заточные агрегаты имеют несколько модулей для закрепления инструментов.

Станки для сверл

Тоже весьма популярная операция, под которую разрабатываются соответствующие модели точильных станков. Диаметр доступных для обработки сверл варьируется от 2 до 20 мм. По материалу ограничений практически нет – корундовые диски эффективно справляются с быстрорежущими и инструментальными стальными сплавами

В выборе заточного станка для сверл также следует учитывать параметры частоты вращения, но еще большее внимание должно уделяться регулировке скорости. Если для ножей или топоров скоростной режим может быть одинаковый независимо от размеров рабочего полотна, то в случае со сверлами разнообразие их диаметров заставляет подбирать индивидуальный режим обработки под каждый формат

Особенности ленточных моделей

Одна из вариаций комбинированных моделей, совмещающих в себе несколько эксплуатационных задач. На базовом уровне с помощью абразивных кругов выполняется заточка металла, а в дополнение конструкторы предусмотрели вал, приводящий в движение шлифовальную ленту. С ее помощью выполняется точечная доработка деревянных заготовок. В качестве примера ленточного заточного станка можно привести модель Elitech CT 300PC, которая также обеспечена фиксаторами круга, регулируемыми опорами и лампой для подсветки. В данном случае и лента предусматривает универсальное применение – не только к древесине, но и к пластику с металлом. Для такого рода станков выпускаются специальные ленты шириной 50 мм и длиной 686 мм.

Лучшие универсальные недорогие станки для заточки инструмента дома

Калибр ЭЗС-65МФ

Недорогой станок для заточки ножей, ножниц, стамесок и сверл — дешевле только точить вручную. Он может точить сверла толщиной от 3 до 10 мм. Также здесь есть крепление для ножей и ножниц, а также для стамесок и лезвий. Ножи точит даже керамические.

Диаметр точильного круга составляет 49,3 мм, а его толщина 7,5 мм

Также обратите внимание, на посадочное отверстие диаметром 10 мм — расходники нужно будет покупать соответствующие. Штатный круг установлен крупнозернистый, поэтому ножи нужно будет доводить на бруске

Станок конечно китайский, но свои деньги отрабатывает вполне.

Вихрь ТС-200

Это неплохой станок средней мощности в 200 Вт для заточки ножей газонокосилки, топоров и кухонных ножей. Здесь стоят два точила диаметром 150 мм и толщиной 16 мм. Диаметр посадочного отверстия 12,7 мм. Весит агрегат 5,2 кг, что в принципе не так уж и много для точильного станка с двумя кругами. Но при этом он устойчиво стоит на верстаке без дополнительного крепления. А благодаря резиновым ножкам практически не чувствуется вибрация.

Здесь вмонтирована хорошая подсветка с гибким штативом, которая реально выручает при заточке инструмента

Обратите внимание, что подсветка включается только тогда, когда вал активен. Советуем после покупки снять защитный кожух и подтянуть винты, так как некоторым пользователям станок приходит с незатянутыми винтами

ДИОЛД МЗС-03 М

У этого заточного станка есть несколько модификаций. Буква «М» в конце названия указывает на наличие гибкого вала, с помощью которого можно выполнять гравировку металлических заготовок. Скорость вращения гибкого и жесткого валов составляет 6700 об/мин. Как и в модели Калибр ЭЗС-65МФ, здесь имеются три насадки для заточки сверл, ножей и ножниц, стамесок и лезвий. Помимо прочего на нем можно точить шлицевые отвертки и зубила. Для каждого предмета можно выставлять свой угол заточки в зависимости от того, какую кромку нам нужно получить.

Станок со своими задачами справляется и точит инструмент качественно, без необходимости дополнительной доводки. К сожалению, здесь нет регулировки оборотов, которая была бы удобна при работе с гибким валом. Станок оснащен металлическим кругом с алмазным напылением диаметром 48 мм и толщиной 8 мм. За свои деньги — это хороший аппарат с приятным бонусом в виде гибкого вала.

Makita GB602

Отличный японский станок с двумя заточными кругами. Каждый круг диаметром 150 мм имеет толщину 16 мм. В отличии от многих конкурентов за такую же цену, станок от Makita собран очень качественно без люфтов, «недотяжек» и биения камня. Пользователи отмечают довольно тихую работу.

Над каждым кругом установлены прозрачные пластиковые кожухи, которые защищают от искр и стружки. Также они дают хороший обзор рабочего места. В комплекте производитель дополнительно положил защитные очки. Если вам нужно хорошее надежное точило, которое прослужит не один год, тогда смело берите Makita GB602.

Что еще полезно иметь в доме:

  • Обойдемся без бензина: рейтинг лучших электрических цепных пил 2020
  • Пилим под любым углом: рейтинг торцовочных пил с протяжкой 2020

Устройство и принцип работы

Точильные станки для сверл обладают простой конструкцией. Благодаря этому, их можно сделать самостоятельно. Основные элементы, которые должны быть в станке:

  1. Абразивный круг. Именно его вращения и контакты со сверлом обеспечивают затачивание.
  2. Устройство, фиксирующее деталь в заданном положении. Позволяет выставить необходимый угол.
  3. Устройство подачи. Обычно, оно удерживает хвостовик сверла или его половину и подносит его к абразивному кругу.

Немного отличаться конструкция может в зависимости от назначения. В простых моделях для домашних мастерских круг зафиксирован в своей рабочей зоне, и выстраивание угла регулируется элементами подачи и фиксации. В профессиональных агрегатах, используемых на крупных производствах регулировать процесс можно и перемещением самого диска.

Традиционно станок для заточки сверл оснащается стойкой с зажимным суппортом. Эта стойка установлена над абразивным диском, позволяет подавать материалы под определенным углом. Данная конструкция используется в большинстве небольших станков для бытового и мелкого промышленного применения.

Более сложные варианты оснащаются зажимным патроном. Этот механизм позволяет точно настроить угол и силу подачи материала к рабочей поверхности. Кстати, у таких станков обычно и диаметр круга побольше, что положительно влияет на срок эксплуатации. Еще на производствах можно встретить универсальные варианты, которые могут заточить не только сверла, но еще цепь бензопилы или другие материалы.

Независимо от функционала и мощности, принцип работы у разных станков схож:

  1. Вначале патрон со сверлом фиксируется в специальном устройстве.
  2. Настройка глубины подачи и угла заточки.
  3. Патрон подается к абразивному диску.
  4. При помощи ручного вращения элементов регулировки контролируется процесс заточки.

КАК ВЫБРАТЬ ЗАТОЧНОЙ СТАНОК

Заточные станки – это вид металлообрабатывающего оборудования, который широко используется в производстве и быту. Основная цель этих решений – затачивание металлорежущего инструмента. В данной статье мы представим Вашему вниманию основные рекомендации экспертов по выбору заточных машин.

Виды заточных станков в зависимости от назначения

В зависимости от целевого назначения заточных станков, они бывают:

  • Бытовые (универсальные);
  • Профессиональные.

Бытовые применяются для заточки ножей и, как правило, работают недолго – до 15 минут. Профессиональные же – более выносливые, при этом надежная конструкция гарантирует эффективное использование инструмента в течение рабочего дня (на протяжении 8 часов с двумя перерывами на 10-15 минут).

Стоимость профессиональных заточных станков – гораздо выше, но эта цена всегда окупается надежной и бесперебойной работой.

Для домашнего применения часто выбирают станки с двумя дисками, расположенными перпендикулярно. Такой инструмент справляется с заточкой ленточных пил, сверл, ножей и даже рубаночных резцов. Ну а для заточки режущего инструмента на производстве мастера используют автоматические решения с цифровым управлением.

Также при выборе точильного станка необходимо знать, что именно необходимо будет затачивать на нем. Так, профессиональные станки подходят для обработки такого инструмента:

  • фрезы;
  • сверла;
  • метчики;
  • зенковки;
  • ножи;
  • дисковые пилы;
  • пильные диски и т.д.

В настоящее время есть несколько групп станков в зависимости от назначения:

  • Станки заточные универсальные
  • Станки для заточки сверл
  • Станки для заточки фрез
  • Станки для заточки дисковых пил
  • Станки для заточки ленточных пил
  • Точильно-шлифовальные станки и т.д.

Габариты

Большой станок – не значит удобный. Если Вы не располагаете большой мастерской и Вам важна мобильность, выберите станок небольших или средних размеров. Большие, хоть и выполняют большой фронт работ, но занимают немало места и потребляют больше ресурсов.

Мощность

Если перед Вами стоит задача заточки ножей и мелкого инструмента, идеальным выбором будет машина мощностью 400 Вт. Более мощные станки обеспечивают высокие скорости вращения заточного круга, благодаря чему гарантируется более точная правка сверла.

Возможности станка

При выборе точильных аппаратов очень важная их оснастка, а именно:

  • диски для заточки, которые могут быть выполнены из различных материалов;
  • круги, которые отличаются наружным диаметром (от 125 до 250 мм), толщиной (от 16 до 40 мм) и размерами посадочного отверстия;
  • ленты, которые отличаются в зависимости от количества зерен на дюйм. Геометрия такого станка должны соответствовать специфике использования.

В быту чаще всего предпочтение отдается станкам с дополнительными насадками и прочими составляющими, которые позволят совершать множество операций на одной машине. В комплекте могут идти насадки для заточки клиновидного, полукруглого или короткого инструмента, что очень удобно. У бытовых станков имеются наконечники для обработки ножей, ножниц и топоров различной величины.

Внешний вид

При осмотре станка всегда необходимо обращать внимание на визуальную составляющую. У хорошей машины все части будут закрыты от воздействия внешних факторов, корпус должен быть выполнен из высокопрочного, но легкого металла. Сборка конструкции не должна занимать много времени, а все части обязаны хорошо крепиться друг к другу, без зазоров

Сборка конструкции не должна занимать много времени, а все части обязаны хорошо крепиться друг к другу, без зазоров.

Производитель

Отзывы специалистов демонстрируют следующую тенденцию: заточные станки европейского производства (например заточные станки Kaindl)– это всегда качество и надежность. Оптимальное соотношение цены и качества демонстрируют станки производства Тайваня (GSC), России (Витязь) Беларуси (НПО Вектор). С продукцией китайского происхождения эксперты не советуют связываться, поскольку те же китайские бренды существенно экономят на обмотке двигателей. В результате – Вы покупаете вроде бы и недорогой инструмент, но через несколько месяцев его снова придется менять. Взвесив все «за» и «против», сделайте правильный выбор. На все дополнительные вопросы по поводу выбора заточного станка Вам ответят специалисты нашей компании. Обращайтесь!

Порядок работы на заточном станке «ТЧР-2» (схематически):

Заточка прямого ножа:

Установите на станок каретку для заточки прямых ножей. Установите и закрепите опорную планку для позиционирования ножа в зависимости от его высоты. Установите на каретку нож и закрепите его. Установите необходимый угол заточки. Подведите шлифовальный камень к кромке ножа так, чтобы он слегка коснулся кромки. Движением каретки проведите затачиваемую кромку по всей длине вдоль камня, удостоверьтесь, что нож установлен прямо, кромка нигде сильно не упирается в камень. Отведите заточной узел с ножом в сторону, запустите двигатель вращения шлифовального камня и медленно проведите ножом по камню несколько раз. При необходимости немного придвиньте камень к ножу

По окончании заточки остановите привод вращения шлифовального круга и осторожно извлеките заточенный нож

Заточка радиусного ножа:

Используя самоцентрирующее устройство, установите нож на узел для заточки радиусных ножей. Установите узел для заточки радиусных ножей на станок. Установите необходимый угол заточки ножа. Прикладывая идущую в комплекте со станком линейку к площадке на оси вращения заточного узла и вращая винт на каретке, установите необходимый радиус заточки. Удостоверьтесь, что нож при вращении каретки не меняет своего расстояния относительно камня

Если расстояние меняется, то 1) либо нож неправильно отцентрован (тогда нужно его переустановить), либо 2) нож имеет отличный от выставленного на станке радиус (тогда радиус нужно переустановить), либо 3) нож имеет неправильную форму, тогда нужно точить его до достижения кромки правильной радиусной формы. Отведите узел с ножом в сторону, запустите двигатель вращения шлифовального камня и медленно проведите ножом по камню несколько раз. При необходимости немного придвиньте камень к ножу

По окончании заточки остановите привод вращения шлифовального круга и осторожно извлеките заточенный нож

Внимание! Не удаляйте заусенцы твердым инструментом, чтобы не испортить заточку. Удалить их можно деревянным бруском, но необходимости в этом нет, т. к

заусенцы устранятся при начале работы

к. заусенцы устранятся при начале работы.

Настольный точильный станок и его устройство

Для стандартного точильного станка настольного типа характерны следующие механизмы:

  • основание,
  • абразивные диски,
  • подручник,
  • двигатель,
  • тумблер запуска,
  • защитный экран.

Чаще всего используют эльборовые и электрокорундовые абразивные диски. Они имеют различный диаметр и толщину. Диаметр обычно колеблется в диапазоне 100-250 мм, а толщина — 15-31 мм. При вращении диски двигаются сверху вниз. Для безопасности абразивные диски накрывают защитным коробом во время работы.

Защитный экран редко устанавливается на заточные станки для бытовых нужд. Чаще всего он применяется на профессиональных точильных станках и представляет собой пластину из пластика, защищающую мастера от искр, летящих от диска в процессе работы.

В настольных точильных станках обычно используют несинхронный двигатель. Он обеспечивает хорошее вращение и мало шумит во время работы.

Любой настольный точильный аппарат оборудован тумблером запуска и выключения. На нем же установлен режим скоростей. Как правило, тумблер располагается на самом корпусе в месте, удобном для мастера.

Подручник выполняет важную роль при заточке.

С помощью его регулировки и перемещения к абразивному диску и обратно от него мастер может изменять угол наклона. Для универсальных заточных аппаратов предусмотрены подручники с пазами для заточки сверл.

Универсальный заточной станок

Для выполнения заточки плоских режущих кромок инструмента используются универсальные заточные станки (рис. 1).

Также на универсальных заточных станках при установке профилированного абразивного или алмазного круга возможна заточка режущих поверхностей таких приспособлений, как зенкеры и развертки.

Рисунок 1. Универсальный заточной станок.

В некоторых случаях эта категория станков применяется для выполнения плоского шлифования небольших деталей.

В общем случае универсальный заточной станок состоит из следующих основных элементов:

  1. Станина. Служит опорной площадкой, на которой крепятся узлы станка. Часто имеет проушины для надежного закрепления на поверхности площадки болтами. В станине зачастую помещаются электрические компоненты станка и панель управления.
  2. Стойка. Предназначена для размещения на ней точильной головки. Имеет салазки и ходовой винт для изменения высоты установки абразивного круга.
  3. Точильная головка. Включается в себя кронштейн крепления к стойке с направляющими и механизмом фиксации, электродвигатель и фланцы для установки абразивного или алмазного кругов.
  4. Стол. Служит для установки на нем суппорта. Имеет направляющие, на которых осуществляется перемещение, и рукоятку управления поперечной подачей.
  5. Суппорт. Имеет поворотный захватный механизм для крепления обрабатываемой детали. Может перемещаться в продольном направлении, осуществлять поворот вдоль горизонтальной оси и изменять угол наклона.
  6. Держатель. Предназначен для крепления затачиваемого инструмента. Имеет несколько сменных крепежных элементов под установку различного рода обрабатываемых деталей.

Заточной станок для деревообрабатывающего производства

Процесс заточки на станках, оборудованных программным управлением, может проводиться с высокой точностью и максимальной производительностью. Основными зарубежными поставщиками такого оборудования являются Германия, Китай, Италия, Тайвань, Польша.

Основной спрос припадает на агрегаты со средней производительностью. Такие заточные станки для плоских ножей обрабатывают длину от 230 до 400 мм. Реже востребованы более громоздкие и мощные аппараты, способные затачивать длины ножей от 750 до 1200 мм.

Отличия полупрофессионального и профессионального оборудования

Основные отличия в конструкции бытовых и профессиональных заточных станков связаны с условиями эксплуатации. Поэтому в них применяют электродвигатели с разными классами защиты от внешней среды и временными режимами эксплуатации (в ГОСТе параметр S). Кроме того, промышленное оборудование может работать в помещениях с повышенной запыленностью и более широким диапазоном температур. Поэтому у профессиональных точильных станков все вращающиеся узлы имеют улучшенную защиту от пыли, а электродвигатели всегда оснащены тепловой защитой. «Полупрофессиональные» — это неофициальное название точильных станков, которые используются при небольших, но регулярных объемах работы на малых предприятиях или в домашних мастерских. По сравнению с бытовыми они, как правило, имеют более мощный привод и комплектующие повышенного качества (подшипники, выключатели и пр.), а также лучше защищены от пыли.

Вывод

Заточной станок для дома – отличный способ упростить и ускорить процесс приведения ножей в нормальное состояние. Приобретя навык, можно точить также ножницы, свёрла и ножи от кухонных комбайнов.

  • Как выбрать лучшее электрическое точило: виды, критерии подбора, важные характеристики, обзор 7 популярных моделей, их плюсы и минусы
  • Как выбрать точильный станок для бензопил: их виды и характеристики, рейтинг ТОП-7 и обзор самых популярных моделей, их плюсы и минусы, советы специалистов
  • Все способы как наточить цепь бензопилы: подробно о заточке напильником, болгаркой, на станке с электрическим или ручным приводом
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
