Виды приспособлений для заточки бензопильных цепей

Способы заточки цепи бензопилы

На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:

  1. Ручная
  2. Станочная
  3. С использованием УШМ
  4. Заточка дрелью или бормашиной с использованием надфиля

Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты

Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

  1. Цепь должна оставаться на шине.
  2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
  3. Перед цепью и шиной должна стоять небольшая преграда.
  4. Угол при заточке такой же, как описано в первом способе.
  5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Сравнительная быстрота по сравнению с напильником.

Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).

Практически не нужны физические усилия.

Минусы:

Наличие особых навыков.

Отсутствие безопасности.

Необходимо знание техники безопасности и большой опыт работы болгаркой.

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Удобство и гарантированное качество.

Отсутствие необходимости применения большой физической силы.

Минусы:

Цена инструмента.

Отсутствие возможности наточить пилу на месте работы.

Станки с ручным приводом

Советы от профессионалов

  1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
  2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
  3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Что собой представляют зубья цепи бензопилы

Одна из главных характеристик, которая выделяет цепь бензиновой пилы — сложная геометрическая форма. Традиционные резцы, как правило, выполнены в виде треугольника или сильно вытянутого овала. Что же касается зубьев бензопилы, то они имеют более сложную конфигурацию.

Каждый зуб образован двумя резцами, которые находятся под прямым углом относительно друг друга. Первый резец по своему виду напоминает обычный зуб. Основная его задача — выполнение надреза в древесине.

После этого задействуется другой резец, который выполнен в виде буквы Г. Отнюдь не случайно он имеет такую форму, поскольку за счёт своего исполнения он удаляет из древесины стружку и обеспечивает широкий пропил, благодаря чему исключается защемление цепи.

Поэтому от цепи бензопилы и зависит в значительной степени то, насколько легко и качественно будет проходить работа по пилению. Это является веским основанием для того, чтобы рассмотреть её конструкцию более подробно.

Ведь в подавляющем большинстве случаев пильный инструмент начинает хуже пилить из-за того, что цепь уже находится в том состоянии, когда не может справляться с поставленной задачей.

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

  1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Рисунок 2

  1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
  2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Способы, методы и устройства для заточки

Применяя пилу нерегулярно, вопрос заточки целесообразно решать с помощью сервисных служб. Специализированные салоны по продаже инструмента везде оказывают такие услуги. Цена вопроса, обычно, невелика, но иногда возникают жалобы на результаты выполненных работ. Желая получить качественную заточку цепи, стоит взять этот вопрос в свои руки. Остановимся поподробнее на том, как это сделать.

Существует несколько разновидностей методов заточки цепи:

  • ручной с помощью планки и напильника;
  • ручной посредством болгарки;
  • ручной заточным станком;
  • автоматический заточным устройством для цепей бензопил.

Для того чтобы определиться с методом затачивания, нужно оценить интенсивность использования пилы. Если работа инструментом носит эпизодический характер, то достаточно иметь в хозяйстве наиболее простые устройства для заточки. Наименее затратный способ — ручной, проведённый посредством специального круглого напильника и планки.

Чуть дороже операция заточки может обойтись с применением болгарки. Но учитывая то, что в арсенале мастеров этот инструмент, как правило, всегда присутствует, цена будет ненамного больше.

В случае довольно широкого применения в работе бензиновых и электропил целесообразно приобрести точило промышленного изготовления. Тут возможны два варианта:

  • с ручным перемещением цепи;
  • с автоматической подачей.

Остановимся поподробнее на каждом из них.

Использование напильника и планки


В торговых салонах по продаже инструмента можно приобрести наиболее простой и недорогой прибор для заточек цепи бензопил. Он состоит всего из двух комплектующих — планки и напильника. Планка предназначена для обеспечения правильного угла заточки. Она закрепляется непосредственно на цепи и служит направляющей для круглого напильника. Процесс затачивания, конечно, несколько утомителен и требует определённых навыков. Но по своей затратности — это самый дешёвый вариант. А если есть некоторый опыт, то можно получить довольно качественный результат.

Ручная заточка болгаркой

Чтобы безопасно использовать болгарку для заточки пилы, нужно изготовить приспособление для бензопилы своими руками. Суть его состоит в том, чтобы закрепить углошлифовальную машинку, обеспечив её неподвижность. Или же зафиксировать цепь оправкой, но этот вариант более трудозатратный, так как её периодически необходимо перемещать, обеспечивая доступ ко всем зубьям.

Некоторые умельцы умудряются заточить цепь, не снимая с шины пилы. Но для этого нужна особая сноровка и умение, ведь довольно тяжело выбрать рекомендуемые углы болгаркой, находящейся на весу.

Закрепить углошлифовальную машинку можно или в тисках за её ручку, или же с помощью самодельно изготовленной стремянки, удерживающей инструмент за корпус. Получится аппарат, напоминающий гаражный наждак.

Закрепив и запустив аппарат, можно переходить непосредственно к процессу заточки цепи бензопилы болгаркой

И тут важно правильно направлять зубья, выдержав необходимый угол и глубину входа точила. Опытным путём определите время воздействия наждачного круга на зуб, не допуская его перегрев и потерю твёрдости

Результат производимых работ зависит от сноровки и умения исполнителя. Затачиваемая цепь имеет только одну опору — руки мастера. А это значит, что исключительно он задаёт параметры заточки, и от его умения зависит успешность процесса. Самым большим минусом этого метода является повышенная травмоопасность.

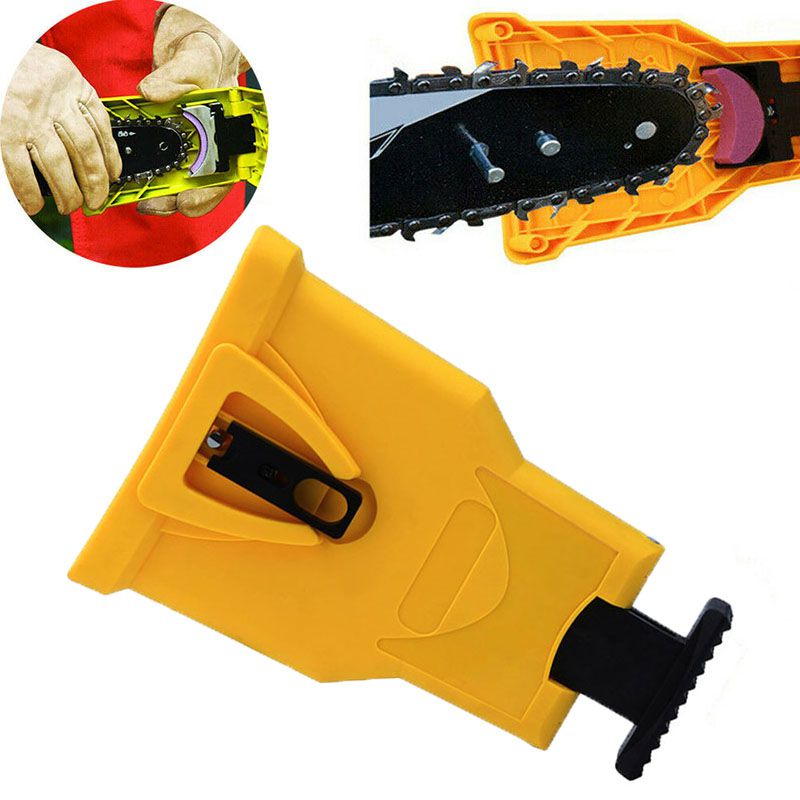

Применение приспособления для бензопил

Наиболее распространённым прибором для затачивания признано устройство промышленного производства с электродвигателем, на валу которого установлен наждачный круг. Двигатель шарнирно закреплён на станине и имеет способность подводиться к зубьям цепи, которая, в свою очередь, закреплена в специальных кронштейнах, позволяющим перемещать её, подводя под шлифовальный круг.

Такая конструкция очень проста, точна, безопасна и производительна. Процесс идёт довольно быстро, так как нет необходимости следить за соблюдением углов заточки. А глубина и время врезания успешно контролируются оператором.

Автоматические заточные станки

Принципиальной разницы в конструкции автоматических и ручных станков почти нет. Добавлен узел автоматической протяжки, позволяющий свести участие человека в процессе к минимуму

Важно лишь правильно установить цепь и запустить станок. Немаловажной особенностью является возможность регулировки угла затачивания зуба, позволяющая точить цепи различных производителей

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Заточка при помощи ручного и автоматического станка

Основные этапы

Суть подобной процедуры, где основным инструментом выступает станок, заключается в следующем:

  • Вначале необходимо найти винт, фиксирующий зажим цепи, и ослабить его;
  • Далее звенья пилы следует расположить таким образом, чтобы они были обращены в направлении заточного камня;
  • В завершение необходимо выставить требуемый угол.

Также заточка зубьев может выполняться одним за другим, где необходимо лишь менять полярность. В то же время возможна и иная схема: сначала затачиваются правосторонние зубья, после чего переходят к левосторонним. При таком варианте заточка должна выполняться через один зуб, причем можно не думать о смене полярности.

Когда вы будете рассчитывать наиболее подходящую схему заточки, ориентиром для вас будет выступать самый изношенные зуб. Крайне нежелательно их затачивать на большую глубину, поскольку это может привести к снижению прочности зубьев, что сократит их срок службы. По завершении этой работы вам необходимо заняться самой цепью: ее необходимо очистить от загрязнений, используя сжатый воздух, после чего ее придется смазать, а для этого ее следует поместить в масло и оставить в таком состоянии на несколько часов.

Используя этот способ, вы сможете обеспечить очень точную заточку, однако сразу следует быть готовым к тому, что на это придется потратить немало времени и сил.

Для проведения подобной операции можно применять и автоматизированные станки. Для этого пилу необходимо разместить в станок, надёжно закрепить ее, после чего станок нужно закрыть. Далее бензопилу включают, выставив на ней полную мощность. Когда цепь начнет двигаться, будет происходить заточка о точильный камень, который размещен внутри станка.

Преимуществом подобного способа является то, что он потребует очень мало времени — не более 1-2 минут. Однако для того чтобы воспользоваться им, у вас должно быть специальное оборудование. Причем применять следует станок того же производителя, что и цепи.
