Пневмопробойник. Бестраншейная замена труб

Видео бестраншейной замены трубопровода от компании «Инженерный сервис»

Вызов аварийной службы +7 (495) 925-05-95Благодаря современному диспетчерскому центру, оборудованному многоканальным телефоном и компьютерной оптимизацией маршрутов движения по Москве и Московской области, высокой квалификации сотрудников наша аварийная служба добирается на место и приступает к устранению проблем в инженерных сетях в кратчайшие сроки.

Санация трубопровода – это система мероприятий направленная на восстановление его основных свойств. Современные методы, которыми производится санация труб, позволяют использовать существующие каналы коммуникаций, снижают риски повреждения коммуникаций, находящихся вблизи, уменьшают расходы на земляные и восстановительные работы и позволяют производить санацию в городах без нарушения общественной жизни и остановки дорожного движения.

Санация коммуникаций при помощи бестраншейной замены труб позволяет проводить работы не только качественно, но и с высокой скоростью, что способствует скорейшему вводу в эксплуатацию восстановленных подземных сетей коммуникаций. На сегодняшний день на территории нашей страны и ближнего зарубежья основными способами, которыми производится санация труб, являются релайнинг (способ «труба в трубе») и способ разрушения старой трубы с протяжкой новой из полиэтиленовых материалов. Данными способами санации производится 90% работ по восстановлению трубопроводов.

Работа 24/7Выезд на аварийные ситуации в любое время

По договоруЮридическое оформление всех проводимых работ

С гарантиейНа работы компании предоставляется гарантия

Преимущества бестраншейной замены труб, трубопровода водоснабжения и канализации:

  • экологическая безопасность, минимальное воздействие на окружающую среду;
  • сроки выполнения работ по замене трубопроводов бестраншейными методами в 2-3 раза меньше по сравнению с открытой прокладкой.
  • стоимость работ ниже (до 30 %) в сравнении с заменой и реконструкцией сетей методом  открытой траншейной прокладки;
  • качество и долговечность проложенного пластикового трубопровода из ПНД (гарантия до 50 лет);
  • не требуется крупной строительной техники;
  • работы по благоустройству и восстановлению территории минимальны, а порой полностью исключаются;
  • отсутствует необходимость перекрытия транспортных магистралей;
  • работа из колодца любого диаметра;
  • возможность увеличения диаметра канализационного трубопровода;
  • работы выполняются без нарушения существующих коммуникаций;
  • зачастую в городских условиях бестраншейные технологии являются единственным способом проведения работ по восстановлению и устройству инженерных коммуникаций.

Москва и МОМы оказываем услуги по Москве и области

СотрудникиБолее 200 сотрудников с опытом работы

Спец. техника70 единиц транспорта и оборудования

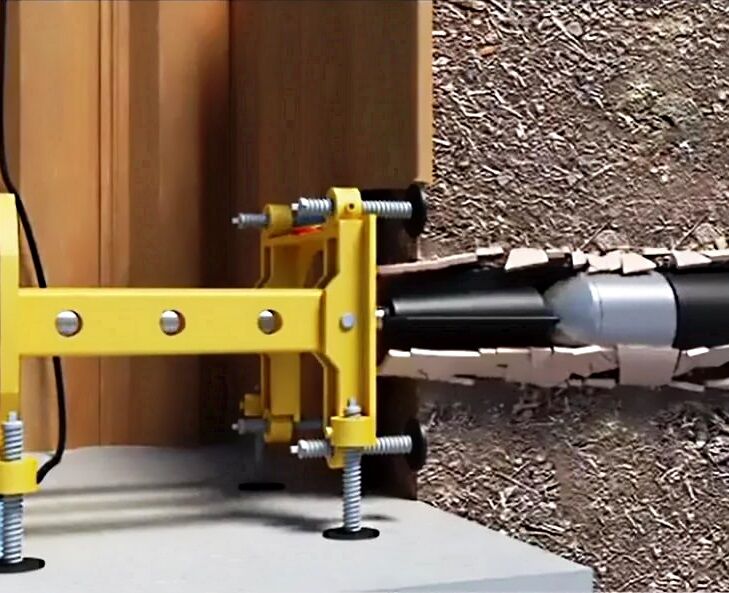

Метод разрушения старого трубопровода с затяжкой нового из ПНД модулей применим для участков водоотводящих сетей изготовленных из материалов, поддающихся разрушению (асбесто-цементные, чугунные, керамические). Для разрушения старой трубы и вдавливания ее в грунт используются специальные оголовки для пневмопробойника…

Данный способ позволяет производить реконструкцию хозяйственно-бытовых систем водопровода, систем пожарного водоснабжения, коммуникаций напорной канализации. Основной принцип метода заключается в протяжке нового трубопровода из полиэтилена низкого давления (ПНД) в полости старого, диаметр нового трубопровода уменьшается на 10-15%…

Прокладка труб методом ГНБ

Горизонтально-направленное бурение является методом, по которому также выполняется бестраншейная прокладка труб. Особенность этого способа заключается в использовании буровых установок. Существует три основных этапа бестраншейной прокладки труб методом ГНБ:

  • проводка скважины;
  • расширение скважины;
  • прокладка труб.

Бестраншейное горизонтальное бурение выполняется с использованием буровой техники, которая оснащена специальным наконечником. Такой наконечник стыкуется с гибкой штангой, которая позволяет ему менять направление при бурении. Это в первую очередь нужно для того, чтобы избежать столкновения с естественными препятствиями в почве. Наконечник имеет отверстия, которые необходимы для его охлаждения во время работы. Кроме этого, в нем расположен навигационный аппарат, который контролирует и корректирует траекторию бурения.

Расширение скважины выполняют, меняя буровой наконечник на расширитель. Для того, чтобы выполнить скважину с большим диаметром, расширение может производиться несколько раз.

Важно! Диаметр скважины должен иметь показатель, который на 30% превышает размеры сечения прокладываемого трубопровода. На заключительном этапе производится протягивание трубопровода. Протягивают трубы таким образом: плеть коммуникации закрепляют к специальной штанге, а дальше машина ГНБ затягивает конструкцию в скважину

Для того, чтобы снизить показатель трения при протягивании трубопровода через горизонтальный канал, применяется бурильный раствор

Протягивают трубы таким образом: плеть коммуникации закрепляют к специальной штанге, а дальше машина ГНБ затягивает конструкцию в скважину. Для того, чтобы снизить показатель трения при протягивании трубопровода через горизонтальный канал, применяется бурильный раствор

На заключительном этапе производится протягивание трубопровода. Протягивают трубы таким образом: плеть коммуникации закрепляют к специальной штанге, а дальше машина ГНБ затягивает конструкцию в скважину. Для того, чтобы снизить показатель трения при протягивании трубопровода через горизонтальный канал, применяется бурильный раствор.

Бестраншейная прокладка труб для различных сетей – это современная методика, позволяющая экономить ресурсы. Благодаря нескольким способам реализации такой технологии можно подобрать самый оптимальный вариант для любой ситуации.

Бестраншейная прокладка труб и трубопровода


| Услуги | Прокладка труб

Процесс прокладки труб состоит из сложных, трудоемких работ и должен проводиться в строгом соответствии с существующими техническими стандартами.

Прежде чем приступать к обустройству трубопровода, необходимо выполнить целый комплекс мероприятий – провести исследование грунта, разработать план прокладки коммуникаций, согласовать проведение работ в необходимых инстанциях, подготовить рабочую площадку под выбранный способ установки труб.

Методы прокладки трубопроводов

Прокладка подземных труб выполняется двумя основными способами – открытым и закрытым.

Открытый метод предполагает вскрытие грунта и включает в себя следующие этапы:

  • — рытье траншеи на глубину, регламентируемую ГОСТами;
  • — выравнивание дна и укрепление стен траншеи;
  • — отсыпка песочной подушки;
  • — установка трубопровода;
  • — защита труб инертными материалами;
  • — засыпка траншеи;
  • — проведение восстановительных работ.

Минусы траншейного способа прокладки коммуникаций:

  • — высокая стоимость и трудоемкость работ;
  • — длительные сроки реализации проектов;
  • — разрушение дорожных покрытий, благоустроенных территорий;
  • — уничтожение природного ландшафта, плодородной почвы.

В некоторых местах проложить трубы открытым способом вообще невозможно. Это:

  • — автострады и железные дороги, которые нельзя перекрыть;
  • — отдельные промышленные объекты и жилые дома;
  • — непреодолимые природные препятствия (овраги, водоемы, болота).

В таких случаях обустройство трубопроводов выполняется бестраншейным способом при помощи специальной гнб техники – бурового оборудования, установок управляемого прокола и гидравлических разрушителей, пневмопробойников.

Кроме того, если компания имеет в арсенале бестраншейное оборудование иногда целесообразно провести работу с его помощью даже в случаях позволяющих открытую прокладку коммуникаций.

Методы закрытой прокладки трубопроводов

К основным способам закрытой прокладки трубопроводов относится горизонтально направленное бурение (ГНБ), метод управляемого прокола и метод разрушения.

  • 1. Горизонтально направленное бурение предполагает установку труб в заранее подготовленную скважину. Для выполнения работ используется бурильная установка и вспомогательное оборудование (система локации, система смешивания бурового раствора, сварочные аппараты для соединения труб).
  • 2. Метод управляемого прокола применяется для бестраншейной прокладки трубопроводов в мягких грунтах. Этот способ предполагает обустройство отверстия для новой трубы путем уплотнения почвы и выполняется при помощи установки управляемого прокола.
  • 3. Метод разрушения заключается в установке нового трубопровода на месте изношенных коммуникаций без изъятия старых труб. Здесь используется специальное оборудование – гидравлический разрушитель, который взрезает, разрушает старый трубопровод, вдавливает его осколки в стенки тоннеля с одновременной протяжкой новой трубы.

Достоинства бестраншейной прокладки труб

  • Работы можно проводить в труднодоступных местах в любое время года.
  • Материальные и трудовые затраты ниже, часто существенно, чем при траншейной прокладке.
  • Весь комплекс работ выполняется в короткие сроки.
  • После завершения прокладки труб не нужно восстанавливать дороги и природный ландшафт. Почти не требуется благоустройство территорий.

Области применения

При помощи бестраншейного метода прокладки устанавливаются следующие виды коммуникаций:

  • — газопроводы;
  • — силовые кабельные линии;
  • — телефонные и оптоволоконные сети.
  • — водопроводы;
  • — канализация;

Компания «Системы ДИТЧ ВИТЧ» предлагает оборудование для бестраншейной прокладки труб от американской торговой марки Ditch Witch. Вся техника — буровые установки, гидравлические разрушители, установка управляемого прокола, пневмомолоты, пневмопробойники, трассоискатели, системы локации, — отличаются высокой надежностью и подходят для проведения самых сложных работ.

Выбрать буровую установку ГНБ

все установки гнб

Если вам необходимо выполнить однократную работу и приобретение бурового оборудования не оправданно, мы поможем найти субподрядную организацию.

Компания «Системы ДИТЧ ВИТЧ» сотрудничает с организациями, занимающимися прокладкой коммуникаций методом ГНБ, прокладкой коммуникаций открытым способом, рытьем траншей, разрушением труб (санация коммуникаций) и другими работами по всей России.

Пожалуйста, проверьте правильность заполнения отмеченных полей формы!

Бестраншейная санация по технологии Примус-Лайн

Этот метод применяется для восстановления работоспособности водо-, газо- и нефтепроводов. Он основан на применении гибкого высоконапорного рукава и специально разработанной для данной системы соединительной техники. Многослойная структура рукава и незначительная толщина стенок придают конструкции гибкость и высокую прочность. Внутренний слой выбирается в зависимости от транспортируемой рабочей среды, в то время, как слой внешний в любом случае изготавливается из устойчивой к истиранию разновидности полиэтилена. Роль статически несущего слоя играет присутствующая между этими слоями бесшовная арамидная ткань.

Рукав втягивается в изношенный трубопровод через небольшие котлованы. Такое техническое решение не требует вскрытия дорожного полотна. Элемент Примус-Лайн со старым трубным изделием не склеивается и в кольцевом пространстве он является самонесущим. К существующим трубам (из ПЭ, стали, чугуна и т.д.) и, тем самым, к сети рукав стыкуется посредством специальных высоконапорных соединителей. Специально для водопроводов, осуществляющих подачу питьевой воды под низким давлением, была спроектирована система Примус-Лайн, условный диаметр которой колеблется в диапазоне  мм.

В конструкцию соединителя входят формованная внутренняя втулка и наружная гильза. На внутренней стороне последней имеется деформируемая стальная оболочка. Создание длительного герметичного соединения происходит путём запрессовывания смолы с помощью насоса через вентиль внешней гильзы. В результате стальная оболочка, а вместе с ней и Примус-Лайн, проталкивается в контуры вышеуказанной внутренней втулки. Когда смола затвердеет, получится надёжное и прочное, не допускающее возникновения протечек соединение.

Реконструкция и замена трубопровода методом санации

Метод санации применяется в тех случаях, когда в процессе ревизии была выявлена необходимость полной или частичной замены имеющегося трубопровода.

При помощи санации эффективно решаются следующие проблемы:

  • засорение участков трубопровода и образование трещин;
  • разрушение локальных ответвлений коммуникаций корнями деревьев;
  • угроза прорыва труб в результате коррозии.

В зависимости от состояния коммуникаций и поставленных задач прибегают к технологии релайнинга или реновации.

Технология релайнинга или «труба в трубе»

Релайнинг – вариант санации, применяемый для трубопроводов, в которых возможно несущественное уменьшение диаметра. Если реальный срок службы металлических труб исчерпан и есть опасения, что они работают до очередного прорыва, то их предварительно очищают от отложений кальция, ржавчины и песка.

Подготавливают полиэтиленовый вкладыш, имеющий вид рукава, который предварительно изнутри наполняют полимерным составом, равномерно распределяемым по всей длине. Этот полимерный чулок под давлением воды или воздуха расправляют внутри трубы, одновременно выворачивая его наизнанку, чтобы нанесённый ранее состав примыкал к стенкам трубопровода.

После того, как рукав заполнил весь сегмент изношенного трубопровода, под воздействием температуры проводят процесс полимеризации. В результате увеличивается как прочность коммуникаций, так и их пропускная способность.

Другая технология релайнинга подразумевает прокладывание новых полипропиленовых труб изнутри имеющихся старых. Таким способом заменяют стальные, керамические, асбестоцементные, чугунные, бетонные и железобетонные трубопроводы диаметром 200-315 мм.

Релайнинг — быстрый и экономичный способ обновления трубопровода и увеличения его пропускной способности, несмотря на незначительное уменьшение внутреннего диаметра труб

При этом требуется учитывать, что в местах соединения труб ПВХ образовывается шов около 15 мм, а от него необходимо вымерить зазор между внутренним диаметром старой трубы и внешней поверхностью трубы новой. Из-за низкого гидравлического сопротивления пластиковых труб пропускная способность не ухудшается даже при уменьшении диаметра.

Обновление трубопроводов по технологии реновации

Ещё один вариант санации – реновация. От релайнинга отличается куда менее щадящим отношением к уже имеющимся коммуникациям, которые разрушаются и уплотняются в грунт, создавая защитную оболочку для нового трубопровода, имеющего зачастую больший диаметр.

При задействовании технологии реновации изношенные сегменты старого трубопровода разрушаются и вдавливаются в грунт, тем самым для новых коммуникаций создаётся дополнительная защитная оболочка

Для такой бестраншейной прокладки труб необходимо специализированное оборудование – используется пневмоударная машина с конусом-расширителем, оснащённым режущими рёбрами. На видео под статьёй наглядно показано, как конус справляется с трубой из 6-миллиметровой стали.

Рабочий механизм фиксируется к тяговому тросу, после чего поэтапно присоединяются модули из труб ПВХ, длина которых может колебаться от 600 до 1000 мм – в зависимости от ширины колодца. Пневматический шланг подключается к компрессору, после чего вместе со страховочным тросом пропускается через присоединённые модули.

Вход в заменяемый трубопровод расширяется и в него вводится пневмоударная машина. Перемещаясь по коммуникациям, она разламывает их, одновременно протягивая за собой укладочный материал.

Современные методы

Такая технология позволяет сэкономить много времени при замене инженерной коммуникации на новую, избежать неудобств и решить задачу проведения трубопровода под дорогами и автомагистралями с оживлённым движением. Теперь рабочие могут достаточно быстро осуществлять прокладку труб на значительные расстояния и на большую глубину без выкапывания траншей.

В настоящее время монтаж и ремонт трубопроводов проводятся с применением следующих видов бестраншейной технологии:

  1. Горизонтальное бурение. Выполняется бурение с помощью буровой установки. Причём само отверстие может иметь диаметр, гораздо больший, чем сечение прокладываемой трубы. Такое техническое решение позволяет рабочим корректировать при выполнении работ маршрут бура, чтобы обойти препятствие.
  2. Прокалывание. Грунт прокалывается с помощью специальной трубы, оснащённой наконечником, выполненным в виде бура. Прокалывание производится на небольшое расстояние. Такой метод применяется для трубопровода с малым диаметром.
  3. Продавливание. Для магистралей гораздо большего сечения применяется продавливание. Данная технология позволяет прокладывать без траншей трубы уже на значительное расстояние. Она нашла наибольшее применение при замене стальных трубопроводов, а методика поведения работ вполне соответствует её названию.
  4. Санация – это именно бестраншейная замена канализационных труб.

Для прокалывания грунта на трубу крепят специальный наконечник

Прокладка инженерной коммуникации без траншеи предусматривает учёт таких факторов:

  • расстояние предполагаемой прокладки трубопровода;
  • материал изготовления самой трубы и её диаметр;
  • характер грунта в месте прохождения канализационной либо иной магистрали.

Эти факторы влияют на выбор одного из вышеуказанных способов прокладки системы канализации. А вид подходящего бура определяется на основе анализа характера грунта.

Зачем это нужно?

Собственно, наибольшую ценность бестраншейный метод представляет в двух случаях:

При прокладке нового трубопровода вместо разрушенного, поврежденного, заросшего или разгерметизировавшегося старого.

Пустить новую трубы внутри старой с уменьшением диаметра или даже разрушить старую трубу в грунте и протянуть вместо нее трубу такого же или большего диаметра зачастую куда дешевле, чем раскапывать и демонтировать старый трубопровод с последующей прокладкой нового.

В городских условиях порой проблематично проводить раскопки. К стоимости собственно работ по раскопке траншеи приходится прибавить еще и косвенные издержки: перенос транспортных маршрутов, возросший расход топлива общественного транспорта, многочисленные согласования с организациями, которым принадлежат прочие коммуникации на разной глубине в районе работ.

Бестраншейная прокладка же позволяет протянуть трубопровод под оживленной трассой, не останавливая движения и не нарушая газонов и дорожного покрытия.

Как радует такая картина на оживленной улице!

Как выбрать типоразмер пневмопробойника?

Исходными данными для расчёта служит значение усилия прокалывания грунта Р, которое устанавливается в зависимости от наибольшего радиуса поперечного сечения скважины R, предела временного сопротивления грунта σв, степени пористости грунта u, массы одного погонного метра трубы М, и длины прокладываемого участка трубопровода L.

Для расчёта пользуются формулой

Р = 3,14R2 σв/u +(0,25…0,5)МL

Первая составляющая зависимости учитывает усилие для внедрения пневмопробойника в грунт, а вторая – сопротивление перемещению корпуса в пробитом канале. Для более тяжёлых, глинистых грунтов значение числового коэффициента перед второй составляющей устанавливают по максимуму.

В качестве ориентировочных данных можно принимать, что для труб диаметром 350…400 мм усилия внедрения пневмопробойника находятся в пределах 800…2000 кН, а для труб диаметром 200…300 мм – соответственно 300…900 кН.

Зная рабочее давление, развиваемое компрессорной станцией, длину шланга и его диаметр, можно подсчитать фактическое давление на грунт, которое будет оказываться работающим пневмопробойником, после чего выбрать подходящую модель агрегата.

Эффективность функционирования механизма усиливается, если при прокладке использовать нажимные насосно-домкратные установки. С этой целью в готовый под пневмопробойник котлован или приямок на общей раме устанавливают два гидродомкрата усилием не менее 60% от определённого по формуле, включают штоки перемещения попеременно, то на прямой, то на обратный ход. В результате получается стартовое углубление, в которое и вводится силовая головка пневмопробойника. После этого устройство можно эксплуатировать самостоятельно.

Проблема не решится сама. ЗВОНИТЕ ПРЯМО СЕЙЧАС

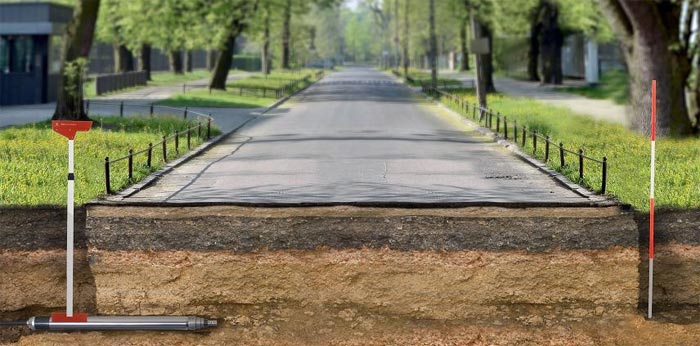

Метод пневмопробойника. Проведение работ без раскопок из колодца в колодец. Разговор со специалистом сократит время до решения вашей проблемы.

  • отсутствие издержек, связанных со вскрытием и вывозом грунта, последующими работами по восстановлению дорожного покрытия и благоустройству прилегающей к району производства работ территории;
  • существенное сокращение сроков выполнения работ;
  • малочисленность персонала, необходимого для бестраншейного ремонта трубопроводов;
  • отсутствие необходимости в задействовании крупной землеройной техники и в получении ордера на выполнение земляных работ.

Организация работ с пневмопробойниками

Перед началом работ подготавливают рабочие котлованы. Их в идеале должно быть три: приёмный, конечный и контрольный (промежуточный). Последний потребуется для визуального контроля правильности перемещения пневмопробойника с трубами. При наличии тепловизора контрольный приямок можно не обустраивать.

Перекос пневмопробойника возможен при работе в мёрзлом грунте, при использовании искривлённого инструмента, а также при деформации наковальни относительно центра ударника. В этом случае возможно заклинивание устройства. В таких ситуациях работы приостанавливают, а извлечение пневмопробойника производят либо реверсированием подачи сжатого воздуха, либо временной (на несколько часов) приостановкой работ. За этот период напряжения в грунте релаксируются, а корпус механизма остывает, уменьшаясь в размерах. Силы трения ослабевают, и устройство, в зависимости от вида проблемы, можно либо извлечь из пробитой траншеи, либо запустить вновь, скорректировав направление перемещения ударника при помощи удлинительной штанги.

Указанные негативные явления не возникают, если проходка ведётся в диапазоне температур окружающего воздуха либо до -5°С, либо при отрицательных температурах ниже -15°С. Относительная влажность воздуха в районе применения пневмопробойника не должна быть более 80%.

Рекомендуются следующие глубины проходки подземных коммуникаций с применением пневмопробойников:

  • При диаметре траншеи до 130 мм – до 1,2 м;
  • При диаметре траншеи до 200 мм – до 1,6 м;
  • При диаметре траншеи до 300 мм – до 2,2 м;
  • При диаметре траншеи свыше 300 мм – до 2,6…3,0 м.

Среди отечественных производителей пневмопробойников стоит отметить устройства, производимые компанией «Техмаш». Их размерный ряд и цены на агрегаты приводятся ниже.

  • Модель ИП-4610 (энергия удара 15 Дж, диаметр 60 мм) – 155000 руб.;
  • Модель СО-144А (энергия удара 46 Дж, диаметр 71 мм) – 195000 руб.;
  • Модель ИП 4605 (энергия удара 110 Дж, диаметр 95 мм) – 300000 руб.;
  • Модель ИП 4603 (энергия удара 250 Дж, диаметр 140 мм) – 390000 руб.;

Электростамеска. Резьба по дереву без физических усилий

Твердомеры для металлов. Метод Роквелла и Бринелля

Ремонт и прокладка трубопровода с помощью санации

Санация является закрытым способом проводки труб и выполняется с заменой старой коммуникации на новую. Она подразделяется на 2 варианта проведения работ:

В первом случае старая коммуникация сохраняется и служит капсулой для нового трубопровода. Перед началом прокладки старый трубопровод очищают от мусора и посторонних предметов. Далее в неё проводят новую линию меньшего диаметра. Трубы из современных материалов обладают прекрасными техническими характеристиками, а дополнительная защита из старой конструкции уменьшает шанс возникновения аварийной ситуации в системе.

Вариантов выполнения релайнинговых работ довольно много. К ним можно отнести втягивание труб, которое производится от конца старой коммуникации и проталкивание от начала трубопровода. При ремонте определённого отрезка линии производится его отключение от системы. Затем в этот старый отрезок вводят новую конструкцию, из современных материалов. Этот процесс может проходить с частичным разрушением старого трубопровода.

При релайнинге новую трубу меньшего диаметра вводят в старую, более широкую

Полезная информация! На время ремонта, как правило, на замену ремонтируемому сегменту конструкции устанавливают временные трубы. После окончания релайнинговых работ временные трубы удаляют и подключают к системе отремонтированный отрезок трубопровода.

Если релайнинг, по сути, является ремонтом старой коммуникации с использованием новых материалов, то реновация — это обновление линии, которое может происходить с изменением диаметра трубопровода. При реновации происходит разрушение старой конструкции путём ввода в неё новой линии. При этом обломки трубы остаются под землёй и создают уплотнительную оболочку для новой коммуникации.

Способ санации позволяет осуществить замену коммуникаций из любых материалов: керамики, бетона, металла и т. д.

Принцип работы

Технология использования пневмопробойника заключается в следующем:

Через установленные промежутки (их длина определяется диаметром подземной траншеи и составом грунта) выполняются вертикальные скважины необходимой глубины и диаметра. Ударное устройство, оснащённое приспособлением для затягивания труб, вводится в подготовленную скважину. Её называют лидирующей, причём диаметр скважины может равняться диаметру трубы, а может быть, и несколько меньше её. Пневмопробойник, постоянно получая ударные импульсы от компрессора, постепенно продвигается по каналу вперёд, увлекая трубу за собой. Для наращивания длины труб применяют соединительные муфты, после чего продолжают прокладку. В зависимости от условий прокладки и технических характеристик пневмопробойника может быть полностью подготовлен к монтажу и весь участок трассы.

Такой способ имеет ряд очевидных преимуществ:

  • Сокращается общая трудоёмкость работ;
  • Исключается потребность в прочих конструкциях (дополнительных механизмах, опорах и т. д.);
  • Пневмопробойники обладают свойством реверсирования – изменения угла или направления прокладки трубопровода. Это даёт возможность использования рассматриваемой технологии на участках лесных массивов и уже имеющихся подземных коммуникаций;
  • Все ударные нагрузки, которые возникают при работе устройства, полностью воспринимаются внутренней поверхностью траншеи и не воспринимаются другими предметами или объектами, расположенными в зоне прокладки;
  • Устройства могут использоваться не только для прокладки, но и для извлечения из грунта заменяемых труб.

https://youtube.com/watch?v=jsJ8ZodwJZk%3F

Существующие конструкции пневмопробойников позволяют эффективно использовать их для прокладки подземных трасс длиной до 60 метров в грунтах любой сложности, исключая скальные, насыщенные водой и мёрзлые

Важно, что в зимнее время технология вполне пригодна для работ, если глубина прокладываемой траншеи превышает глубину сплошного промерзания. Диаметр прокладываемых труб может находиться в пределах 70…450 мм, при этом материал труб – сталь или асбоцемент – значения не имеет. Меньшие диаметры труб соответствуют условиям пробивки глухих или сквозных скважин, а максимальные – работам по извлечению ранее проложенных участков труб

Меньшие диаметры труб соответствуют условиям пробивки глухих или сквозных скважин, а максимальные – работам по извлечению ранее проложенных участков труб.

Диаметр скважины может изменяться в ходе её прокладки, с этой целью пользуются специальными расширителями.

Что такое прокладка труб без траншей и как это работает

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

  • Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
  • При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
  • При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

Это интересно: Виды и технические возможности обратного клапана для отопления — разъясняем досконально

Преимущества бестраншейной прокладки трубопроводов

Наиболее распространённым методом прокладки трубопроводных конструкций считается траншейный. Однако этот вариант монтажа имеет свои недостатки, к которым относятся:

  • перекапывание грунта влечёт за собой нарушение плодородного слоя;
  • ликвидация деревьев и других насаждений;
  • высокая стоимость монтажных работ;
  • долгая подготовительная стадия.

Обратите внимание! При прохождении канала для трубопровода через дорожное покрыти не избежать разрушения асфальта, поэтому после работ дорогу придётся реконструировать. Кроме этого, если это довольно оживлённый участок дороги, то его перекрытие может быть затруднительно. В таких случаях на помощь приходит бестраншейная (закрытая) прокладка коммуникации

В таких случаях на помощь приходит бестраншейная (закрытая) прокладка коммуникации.

Бестраншейный метод обладает следующими преимуществами:

  • требуется меньше материальных ресурсов на проведение работ;
  • высокая скорость выполнения монтажа;
  • минимальное количество рабочих;
  • безвредность для окружающей среды;
  • возможность прокладки труб круглый год (монтаж труб открытым способом в зимнее время затруднителен из-за промёрзшей почвы);
  • безопасность работ.

Для бестраншейной прокладки труб достаточно выкопать маленький котлован

Если монтаж трубы осуществляется на небольшом отрезке, например, под дорожным покрытием, то можно выполнить все работы без задействования специальной техники. Выполняется такая проводка довольно просто. Для неё необходим цилиндр нужного диаметра и наращиваемая штанга. Благодаря такому приспособлению появляется возможность удалять землю вручную, однако, перед этим выполняется работа по выкапыванию небольших котлованов с обеих сторон дороги. При закрытом монтаже на больших участках применяется специальные машины и агрегаты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
