Плоскостная разметка в слесарном деле

Для чего выполняется разделка кромок при сварке?

Разделка кромок металла под сварку — обработка свариваемых кромок, придание им надлежащих параметров. Данная процедура осуществляется со следующими целями: обеспечение доступа к корню шва сварочного оборудования, проварка соединяемых деталей по всей толщине материала.

Кромки по форме разделки могут отличаться:

  • соединения сварные без разделки краев деталей;
  • соединения элементов с разделкой, отбортовкой.

Разделка кромки может быть:

  • с односторонним скосом, который может выполняться для одной или обоих краев;
  • с двусторонним скосом, выполняемым аналогично для одной, обеих кромок.

Выбирая вариант разделки, рекомендуется брать в учет то, что самым экономным считается соединение сварное без выполнения скоса кромки.

Если же предварительная обработка краев изделия все-таки производится, то наиболее простой считается разделка с прямым скосом К, V, Х-образная, чем U-образная.

Если сравнивать с односторонней разделкой, то двусторонняя К, Х-образная разделка считается более технологичной, но осуществить такую обработку возможно только в случае наличия доступности сварочным устройством к обоим краям свариваемого металла.

Предварительная подготовка деталей

Предварительная разделка кромок под сварку соединяемых элементов осуществляется для обеспечения максимальной проварки основного металла. Для изделий толщиной свыше 5 мм делается скос свариваемых краев. Угол разделки кромок может составлять от 70 до 90 градусов.

Способы выполнения скосов краев металла

  • Выполнение скоса пневматическим, ручным зубилом. Это наиболее грубая с низкой производительностью методика, в результате которой края получаются недостаточно ровные.
  • Обработка на специализированном оборудовании: фрезерные, кромкострогальные станки. В данном случае скосы получаются более чистыми, ровными.
  • Самый экономичный вариант получения скоса — это ручная, механизированная кислородная резка, после которой обязательно нужно убрать шлаковые отложения при помощи металлической щетки или зубила.

В процессе сборки элементов конструкции под сварку обязательно нужно контролировать правильное расположение соединяемых кромок по отношению друг к другу, то есть исключить возможные перекосы, выдержать необходимые зазоры и прочее.

Рекомендации специалистов

  • Чтобы в период выполнения сварочных работ не нарушалось положение деталей, размеры зазоров между кромками, необходимо их предварительно прихватить сваркой, то есть соединить в нескольких точках.
  • Длину прихваток, промежутки между ними нужно определять в зависимости от длины основного сварного шва, толщины соединяемого материала. Например, прихватка тонких изделий, которые будут соединяться короткими швами, не должна быть больше 5 мм, а для толстых изделий, которые планируется соединять довольно длинными швами, прихватки выполняются на расстоянии до 50 см между собой и быть длиной до 3 см.

Инструменты для плоскостной разметки

Работы следует выполнять на ровной и удобной поверхности. С этой целью используют разметочные столы:

  • деревянные;
  • металлические.

Основные требования к качеству и конструкции столов:

  1. Прочность и устойчивость.Для обеспечения прочности ножки стола соединяются горизонтальными брусьями. Масштабные разметочные плиты рекомендуется устанавливать на домкратах.

  2. Достаточная площадь рабочей поверхности.Стандартные столы имеют размеры: длина 2000–3000 мм; ширина 4000–5000 мм; высота 700–1000 мм. Площадь поверхности стола должна соответствовать размерам листов, лент, полос материала.
  3. Удобство.Столы оборудуются различными приспособлениями:

    • грузами для фиксации листов легкого материала;
    • призмами для установки труб;
    • струбцинами для закрепления металлических листов;
    • прямоугольными и клиновидными прокладками для установки профилей и других деталей.

Рабочее место должно быть обеспечено всеми необходимыми для плоскостной разметки инструментами. В таблице приведен перечень необходимых инструментов и некоторые рекомендации по работе с ними.

ИнструментФункцияТребования к конструкцииРекомендации по использованию
Чертилкавычерчивание линий разметки на заготовках· тонкий стержень из стали;

· один конец затачивается под 45 градусов, второй – согнут в кольцо;

· острый конец закаливают

· для получения тонких рисок острие должно быть твердое и острое;

· чертилку при работе отклоняют от линейки в направлении ее перемещения, она должна постоянно острием прижиматься к линейке

Очерткананесение контуров, параллельных кромкам листа· материал: медь или сталь;

· наличие в рабочей части графитового карандаша

перед нанесением разметочных рисок проверяется ровность и точность кромок, вдоль которых будет перемещаться инструмент
Рейсмус·     проверка расположения заготовок;

·     проведение параллельных рисок

· стойка с зафиксированной на нужной высоте чертилкой;

· высота фиксации отмеряется угольником

Кернер· построение центров окружностей или отверстий;

· нанесение лунок на разметочные линии

· материал — твердая сталь;

· размеры: диаметр 8-13 мм, длина 90-150 мм;

· конец затачивается под 60 градусов;

· бывают ручные и автоматические (выставляют отметки одинакового размера)

для работы автоматического кернера удар молотком не требуется
Слесарный молотокударный инструмент для накерниванияприменяют молотки весом 50 — 200 гработа выполняется легкими движениями, сообщаемыми изгибом кисти «от плеча»
Угольники· построение и контроль углов;

· восстановление перпендикуляров

предпочтительный материал — металл· целесообразно иметь угольники с углами 30, 45, 60 градусов;

· угольник с полкой используется для проверки корректности размещения деталей на плите

Транспортир с угломеромразметка углов и проверка сопряжения рисокпредпочтительный материал — металлзафиксировать положение можно шарнирным винтом
Циркуль· построение окружностей, дуг;

· перенос размеров с линейки на заготовки

ножки циркуля рекомендуется закалитьострие циркуля устанавливается строго в накерненную лунку
Разметочная плита· служит рабочей поверхностью;

· используется для хранения оборудования

· располагается горизонтально;

· должна быть чистой и сухой

размещается на тумбах, подставках с ящиками, столах
Шаблоны, трафаретыупрощение и ускорение разметки однотипных деталейдолговечны стальные шаблоныобеспечить плотное прилегание шаблона к заготовке
Тискиинструмент для закрепления мелких деталейобеспечение плавности усилий при затяжкепри тонких работах рекомендуется мелкий шаг, при грубом зажиме – широкий

Обработка дерева и металла

Перед разметкой необходимо выполнить следующее: – очистить заготовку от пыли, грязи, окалины, следов коррозии стальной щеткой и др.; – тщательно осмотреть заготовку, при обна-оужении раковин, пузырей, трещин и т. п. их точно измерить и, составляя план разметки, принять меры к удалению этих дефектов в пооцессе дальнейшей обработки (если это возможно)

Все размеры заготовки должны быть тщательно рассчитаны, чтобы после обработки на поверхности не осталось дефектов; – изучить чертеж размечаемой детали, выяснить особенности и размеры детали, ее назначение; мысленно наметить план разметки (установку детали на плите, способ и порядок разметки), особое внимание обратить на припуски на обработку. Припуски на обработку в зависимости от материала и размеров детали, ее формы, способа установки при обработке берут из справочников; – определить поверхности (базы) заготовки, от которых следует откладывать размеры в процессе разметки

При плоскостной разметке базами могут служить обработанные кромки заготовки или осевые линии, которые наносят в первую очередь. За базы также удобно принимать приливы, бобышки, платики; – подготовить поверхности к окрашиванию. Окрашивание поверхностей. Для окраски используют различные составы.

Мел, разведенный в воде. На 8 л воды берут 1 кг мела. Состав доводят до кипения, затем для предохранения слоя краски от стирания в него добавляют жидкий столярный клей из расчета 50 г на 1 кг мела. После добавления клея состав еще раз кипятят. Во избежание порчи состава (особенно в летнее время) в раствор добавляют немного льняного масла и сиккатива, ускоряющего высыхание краски. Такой краской покрывают черные необработанные заготовки. Окрашивание производят малярными кистями, однако этот способ малопроизводителен. Поэтому, когда это возможйо, особенно при крупных деталях или большой партии их, окрашивание выполняют с помощью распылителей (пульверизаторов), которые кроме ускорения работы обеспечивают равномерную и прочную окраску.

Обыкновенный сухой мел. Им натирают размечаемые поверхности. Окраска получается менее прочной. Этим способом окрашивают необработанные поверхности мелких неответственных заготовок.

Раствор медного купороса. На один стакан воды берут три полные чайные ложки купороса и растворяют его. Очищенную от пыли, грязи и масла поверхность покрывают раствором купороса кистью или кусковым медным купоросом натирают смоченную водой поверхность, подлежащую разметке. Разметку делают после того, как купорос высохнет.

На поверхности заготовки осаждается тонкий слой меди, на который хорошо наносятся разметочные риски. Этим способом окрашивают только стальные и чугунные заготовки с предварительно обработанными под разметку поверхностями.

Спиртовой лак. В раствор шеллака в спирте добавляют фуксин. Этот способ окраски применяют только при точной разметке обработанных поверхностей небольших изделий.

Быстросохнущие лаки и краски применяют для покрытия поверхностей больших обработанных стальных и чугунных отливок. Цветные металлы, горячекатаный листовой и профильный стальной материал лаками и красками не окрашивают.

При нанесении краски (рис. 1) заготовку держат в левой руке в наклонном положении. Тонкий и равномерный слой краски наносят на поверхность перекрестными вертикальными и горизонтальными движениями кисти. Раствор во избежание потеков набирают только концом кисти в небольшом количестве.

Плоскостная разметка — Слесарное дело

Плоскостная разметка может быть выполнена непосредственным вычерчиванием, по шаблону (заключается в накладывании шаблона на размечаемую деталь и вычерчивании по нему с последующим накерниванием контуров линий) и по образц у, который используют в качестве шаблона.

Пример 1.Разметка замковой шайбы к закрепительным втулкам для шарикоподшипников.

1. Подобрать заготовку, проверить ее прямолинейность и при необходимости выправить.

2. Зачистить одну из плоскостей, закупоросить места разметки.

3. Провести две осевые линии под прямым углом одна к другой. Накернить центр.

4. Из центра раствором циркуля на заданные окружности провести три окружности радиусами 15,5; 19,5 и 25 мм.

5. Построить центральные углы.

6. Разметить наружные шлицы.

7. Разметить внутренний шлиц.

8. Накернить контуры шайбы.

Пример 2. Разметка шпоночной канавки на валике.

1. Зачистить размечаемые места на валике.

2. Окрасить купоросом торец валика и часть боковой поверхности, на которой будут проводиться риски.

3. Найти центр на торце с помощью центроискателя.

4. Установить валик на призму и проверить его горизонтальность.

5. Нанести на торце валика рейсмасом горизонтальную линию, проходящую через центр.

6. Повернуть валик на 90° и выверить вертикальность прочерченной линии по угольнику.

7. Нанести на торце валика рейсмасом горизонтальную линию.

8. Прочертить рейсмасом линию на боковой поверхности валика.

9. Прочертить две линии на боковой поверхности, отвечающие ширине шпоночной канавки, а на торце — приблизительно на глубину канавки.

10. Повернуть валик шпоночными рисками вверх и прочертить на торце линию глубины шпоночной канавки.

11. Накернить контуры шпоночной канавки.

< Предыдущая Следующая >

slesario.ru

Инструмент для разметки на плоскости

Фрезы по металлу: основные виды и их предназначение

Отличительной чертой инструмента, рассчитанного на выполнение измерений и рисок в одной плоскости, является заточенность под базовые геометрические расчеты. С помощью таких приспособлений пользователь указывает границы контуров, межосевых расстояний, наносит риски, фиксирует угловые отклонения. Схожие действия выполняются и пространственными моделями разметки, но их отличает как раз минимальная продуктивность в работе на одной плоскости. Итак, к плоскостной группе инструментов такого типа относится угольник слесарный, различные чертила, транспортиры, линейки и т. д

Важно отметить, что для таких операций требуются и вспомогательные приспособления, которые не имеют отношения непосредственно к измерениям и разметкам. Например, в этом качестве используют упоры и кондукторы. Не всегда подобного рода действия являются первичными при выполнении архитектурных и проектировочных мероприятий

Такой инструмент задействуют и в поверке существующих конструкций. Если требуется внести корректировки, то могут использоваться, к примеру, чертилка по металлу или штихель. Он позволит с высокой точностью построить точки, по которым в дальнейшем будет устанавливаться новая конструкция или объект

Не всегда подобного рода действия являются первичными при выполнении архитектурных и проектировочных мероприятий. Такой инструмент задействуют и в поверке существующих конструкций. Если требуется внести корректировки, то могут использоваться, к примеру, чертилка по металлу или штихель. Он позволит с высокой точностью построить точки, по которым в дальнейшем будет устанавливаться новая конструкция или объект.

Нанесение рисок

Стандарт регламентирует порядок нанесения разметочных линий:

  1. горизонтальные;
  2. вертикальные;
  3. наклонные;
  4. криволинейные.

Нанесение криволинейных элементов после прямолинейных дает еще одну возможность проверить их точность. Дуги должны замыкать прямые, сопряжение должно быть гладким.

Инструменты для нанесение разметки

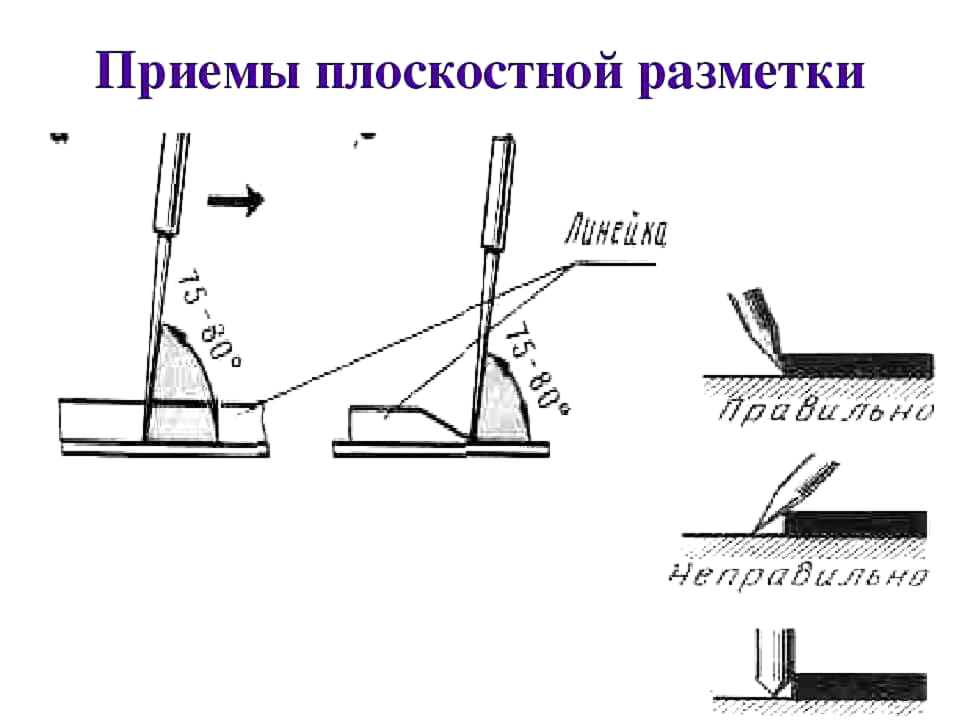

Прямые риски проводят хорошо заточенной чертилкой, без отрыва за один прием. Чертилку при этом наклоняют в сторону от линейки или угольника, чтобы не вносить искажений.

Параллельные прямые чертят, используя угольник и перемещая его вдоль опорной линейки на требуемую дистанцию.

Если в заготовке уже есть отверстия, то для привязки разметочный линий к ним применяют специальный инструмент — центроискатель.

Центроискатель

Для того чтобы разметить наклонные линии, используют разметочный транспортир с шарнирной линейкой, закрепленной в его нулевой точке.

Разметочный транспортир

Для особо точной разметки в слесарном деле применяют штангенциркули. Они позволяют измерять расстояния и процарапывать риски с точностью до сотых долей миллиметра.

РГППУ

Учебный элемент

Наименование

Способы плоскостной разметки листового материала.

Профессиональная область

Слесарные работы

Код

Дата издания

Стр.

5

– на половине стороны заготовки с помощью разметочного циркуля проводят продольную центровую линию;

–от базовой стороны заготовки на заданном расстоянии (А) проводят линию, перпендикулярную центровой;

–разводят губки циркуля на расстояние, равное половине размера (Б) и откладывают на базовой стороне в обе стороны от центровой линии риски, расстояние между которыми будет равно (Б).

–разводят губки циркуля на расстояние, равное половине размера (В) и откладывают на перпендикулярной линии в обе стороны от центровой линии риски, расстояние между которыми будет равно (В).

Выполнение разметки – Слесарное дело

Разметочные линии (риски) наносят чертилкой. Риски должны быть как можно тоньше, это повышает точность разметки. При проведении разметочной линии чертилка должна иметь двойной наклон: один в сторону от линейки, другой — по направлению своего перемещения. В обоих случаях угол наклона 75—80°. Разметочную риску следует проводить четко, с одного раза. Для сохранения следов разметки в процессе механической обработки разметочные линии накернивают, т. е. с помощью кернера наносят вдоль рисок небольшие конические углубления. Для этого кернер берут тремя пальцами левой руки и с наклоном от себя плотно прижимают к точке на разметочной линии так, чтобы острие кернера совпало с серединой риски. Затем быстро поворачивают кернер в вертикальное (отвесное) положение и наносят легкий удар молотком весом 100 г.

Прежде чем приступить к разметке, следует определить или нанести базовые линии (базы).

Такими линиями при плоскостной разметке могут быть осевые линии, а также кромки полосового или листового металла.

После нахождения баз рекомендуется следующий порядок нанесения разметочных линий: сначала наносят все окружности, дуги, наклонные и криволинейные линии, затем горизонтальные линии, после них вертикальные (в зависимости от конкретных условий разметки это правило в отдельных случаях может нарушаться).

Для разметки окружностей в деталях с центром, расположенным в отверстии, туда (в отверстие) вставляется свинцовая или деревянная планка.

Центр окружности находится и накернивается на этой пластине и из центра заданным радиусом прочерчивается окружность при помощи циркуля.

При разметке отверстий обычно наносят две окружности, вторая из них, так называемая контрольная, очерчивается размером несколько большим. Основная окружность накернивается достаточно густо, а на контрольной ставят керны только в точках пересечения с осями или вовсе не ставят их. После изготовления отверстия концентричность его по отношению к контрольной окружности определяет правильность расточки (или сверления).

Применение

С помощью керна можно делать наметку на любых поверхностях. Целесообразно использовать его при работе с гладкими материалами. Это кафель, полированные поверхности. Чаще всего его применяют при сверлении металла. Поэтому керно чаще относят к слесарным инструментам.

Активно используют его и каменщики. Для этого созданы специальные кернеры каменщиков. Они мало чем отличаются от слесарных. Часто их окрашивают порошковой краской в яркий цвет, чтобы легче было найти в случае утери.

Применяют керно и для того, чтобы линии обработки стали заметными. Для этого нанесённую разметку проходят частыми кернами, делая её пунктирной.
