Пескоструйная камера. делаем своими руками

Сопла и абразив для пескоструя

От сопла пескоструйного аппарата, через которое выбрасывается абразивная струя, зависит очень многое: сам характер процесса обработки, его качество, расход абразива и воздуха. А от последнего – требуемая производительность компрессора (см

далее), что в любительских условиях или для ИП немаловажно. Поэтому, прежде чем разбираться, как самому сделать пескоструй, нужно выяснить, как быть с соплами для него

Сопло из карбида бора для пескоструйного аппарата

Первое тут – не делайте пескоструй со стальными соплами: они теряют нужную профилировку еще до окончания обработки детали. На ютубе можно найти описания самодельного пескоструя из… пропиленовых водопроводных труб! Тамошние комментарии к ним здесь приводить неуместно, но они вполне справедливы. Сопла для пескоструйной обработки делают из карбида бора (см. рис. справа и далее). Сопла из других твердых материалов или очень дороги, или быстро изнашиваются; в том и другом случае процесс оказывается нерентабельным.

Второе – абразивная струя гораздо сильнее, чем при ручной или механической обработке, импрегнирует поверхность детали микрочастицами абразива. Попросту – вбивает их туда. Микроимпрегнирование абразивом может быть отчасти полезным – на импрегнированную поверхность лучше ложится краска и прочнее на ней держится. Но эта же поверхность обнаженная теряет стойкость к химическим воздействиям и загрязнениям. Способ уменьшить импренирование до приемлемого – применять абразив равной или меньшей с материалом твердости. Угольно-шлаковым порошком (см. далее) из пескоструя тоже можно вывести узор или надписть на зеркале, но, стоит его 2-3 раза протереть с моющим, и на узоре появится невыводимая грязь.

Обычный речной и овражный песок для абразивоструйной обработки абсолютно непригоден: примеси глины в нем импрегнируют обрабатываемую поверхность до полной непригодности детали. Неответственные части изделия (автодиски, днище кузова и т.п.) обрабатывают угольно-шлаковым порошком, для него требуется компрессор меньшей производительности. Хотя расход абразива при этом больше, но сам он намного дешевле, см. рис. Кузова подержанных машин под покраску обрабатывают горным просеянным кварцевым песком, а стекло и особо ответственные изделия (напр., реставрируемые ценные ретро автомобили) – кварцевым карьерным очищенным и тщательно фракционированным. Фракции от 0,05 (хужожественное матирование стекла) до 0,2 мм (очистка от спекшихся загрязнений).

Сравнение расходов воздуха и абразива для пескоструйной обработке угольно-шлаковым порошком и кварцевым песком

Самодельные сопла

Сопло для пескоструя штука недешевая, а изнашивается довольно быстро. «Китай» годится разве что ободрать слежавшуюся грязь перед чистовой обработкой, а вот плотную пленку гидроокиси на металлах берет уже плохо. Вместе с тем полую цилиндрическую втулку подходящих размеров из карбида бора можно купить гораздо дешевле, чем профилированное сопло из него же. Но возможно ли в домашних условиях обработать материал, который, по идее, берется только алмазом?

Профили сопел для пескоструя просты. Прямые (поз. 1 на рис.) используются для предварительной очистки поверхностей и вообще в большинстве случаев. Раструб на входе сопла необходим – без него струя будет слабой и станет только «есть» сопло и пылить, а не чистить деталь. Сопла Вентури, дающие сильную широкую однородную струю (поз. 2) ставят для чистовой обработки ответственных поверхностей; расход абразива и воздуха через сопло Вентури прим. вдвое больше, чем через прямое. Сопла с сужением (поз. 3) используются для матирования стекла по трафарету: струя из других сопел может проесть трафаретку до дыр, и вся работа будет испорчена.

Как самому сделать сопло для пескоструя из карбида бора

Переделать круглую втулку из карбида бора во вкладыш сопла для пескоструя можно с помощью конических или цилиндро-конических шлифовальных головок (шарошек) из того же материала, поз. 4. Придется только еще и выточить стальную обойму с резьбой. Вкладыши прямых сопел (поз. 5 и 6) можно сделать на настольном сверлильном станке, развернув шарошкой на 30-45 градусов раструб во втулке. Чтобы переделать его, или недорогое прямое сопло в сужающееся (поз. 7-9) понадобится уже токарный станок: шарошку крепят в задней бабке как патрон со сверлом, а заготовку в шпинделе. Подача в обоих случаях ручная нежнейшая: вы не болванку дырявите, а стачиваете хрупкое хрупким! Эмульсию не лить ни в коем случае!

Купить или изготовить самодельную пескоструйную камеру?

Для обитаемой пескоструйной камеры ответ будет отрицательным: слишком много следует учесть в процессе проектирования и изготовления установки. Тем более, что профильный сектор рынка изобилует различными предложениями, адаптированными под желаемую производительность, и итоговые энергозатраты. Например, цена обитаемой пескоструйной камеры напорного типа, согласованной с индивидуальными требованиями заказчика стартует от 1,8…2,0 млн. руб.

В комплект такого оборудования входят:

  1. Корпус (он может быть из профилированной стали, либо из сэндвич-панелей).
  2. Шлюз, снабжаемый распашными двухстворчатыми воротами (в камерах проходного типа аналогичный узел имеется и с противоположной стороны).
  3. Решётчатый настил, внизу которого расположены системы уборки отработанного песка на базе пневматических отсосов.
  4. Вентиляционная система, рассчитываемая под определённый воздухообмен.
  5. Системы управления и освещения зоны производства работ.
  6. Один или несколько постов абразивно-струйной очистки.
  7. Защитная экипировка рабочих.

Обычно в стандартную комплектацию также включаются системы механизированного открывания шлюза и ворот, дополнительные боковые двери в стенках корпуса, рельсовые пути с тележкой (для объектов, которые не могут перемещаться самостоятельно) и т. д.

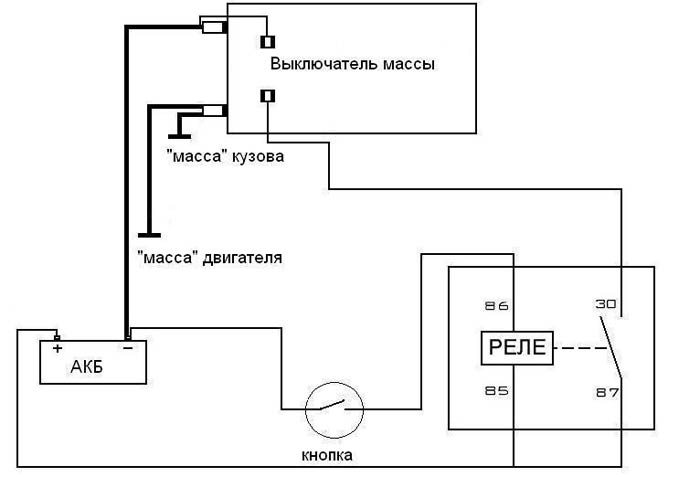

Электросхема для дистанционного управления пескоструйной камерой напорного типа

Производители редко предоставляют подобную опцию, считая, что в обитаемых камерах она используется редко. Между тем, в СТО, где одновременно может выполняться несколько подобных работ, для каждой камеры потребуется оператор. Производительность пескоструйной очистки однотипных объектов можно значительно увеличить, предусмотрев для объёмных камер систему дистанционного выключения энергетических установок — компрессора, вентиляторов, транспортёра уборки отходов и т. д.

Комплект такого дистанционного управления учитывает все типовые операции, которые требуются для нормального функционирования пескоструйных установок напорного типа. Она состоит из следующих элементов:

  • впускного клапана;
  • выпускного клапана;
  • электронного блока управления, предусматривающего некоторые функции защиты зоны обработки;
  • аккумуляторной батареи (АКБ) от любого автомобиля.

Схема дистанционного управления монтируется на базе пневмопривода. Для срабатывания этой схемы рабочий нажимает клавишу дистанционного управления, после чего воздушный поток от компрессора открывает впускной клапан, одновременно перекрывая выпускной клапан. В результате внутри напорной камеры создаётся избыточное давление, достаточное для выполнения пескоструйной очистки. Управляющее реле имеет один нормально замкнутый и один нормально разомкнутый контакт, что обеспечивает быстрое (не более 1…1,5 с) срабатывание элементов электросхемы для пескоструйной камеры.

При сбросе давления реле отключает привод управления постами пескоструйной очистки. Дальше, при желании, схема может быть соединена с элементами управления открывания ворот и шлюзов камеры.

Пескоструйная камера своими руками

Сложность работ по изготовлению пескоструйной камеры эжекторного типа существенно меньше. Вначале разрабатывается техническое задание (что, в каком объёме, и по какой технологии будет очищаться). Далее, чертежи установки, по которым можно судить о функциональных возможностях камеры. Размеры, указываемые на чертеже, должны соответствовать площади свободного места в мастерской, где будет устанавливаться пескоструйная камера.

Учитывая мощность имеющегося компрессора (а она обычно не превышает 6…8 кВт), объём внутреннего пространства камеры не должен превышать (ширина×глубина×высота) 800×500×500 мм, при этом на передней панели обычно предусматривается скос под углом в 45°, для удобства работы. В передней панели (изготавливаемой из прозрачного ударопрочного пластика) должны быть одно или два отверстия, предназначенные для манипуляций с пескоструйным пистолетом. Корпус изнутри обшивается технической резиной, а в его донной части устраивается решётчатый настил или выдвижной лоток с патрубком для сбора отработанной смеси.

Для сборки камеры потребуются:

  • Сопло (его лучше приобрести, чем изготовить своими руками: из-за отсутствия подходящих материалов стойкость наконечника окажется весьма низкой);
  • Регулировочный шаровый кран, который будет управлять расходом песчано-воздушной смеси;
  • Крепёж с надёжными уплотнительными элементами;
  • Пескоструйный пистолет.

Комплектующие для самодельной пескоструйной установки

Чтобы собрать пескоструйный аппарат своими руками, как уже говорилось выше, необходимо подготовить все комплектующие такого устройства. Часть из них можно найти в своем гараже или домашней мастерской, а часть – приобрести на любом строительном рынке.

Одним из немаловажных элементов пескоструйной установки является емкость, из которой абразив будет подаваться в систему. Для изготовления такой емкости подойдет старый газовый баллон, который изготовлен из качественного металла и отлично переносит даже значительные механические нагрузки (из газового баллона, к слову, можно изготовить и ресивер для компрессора, если последний им не оснащен).

Для засыпного отверстия можно приспособить крышку от старого огнетушителя

Для того чтобы наполнять емкость для абразивного материала, необходимо приварить к металлическому баллону отрезок трубы, в верхней части которой для удобства засыпки фиксируется специальная горловина, используемая в качестве воронки.

Особое внимание при изготовлении пескоструйного аппарата своими силами следует уделить выбору компрессора. Качественные и надежные компрессорные установки, которые могут подойти для комплектации такого устройства, стоят достаточно дорого, поэтому при желании сэкономить на их приобретении можно изготовить компрессор своими руками, используя для этого недорогие комплектующие

В частности, для изготовления мини-компрессора, мощности которого будет вполне достаточно для выполнения пескоструйной обработки в домашних условиях, можно использовать готовые компрессорные головки от тормозного пневматического привода автомобилей марок ЗИЛ (130-157) и МАЗ. Такие головки необходимо оснастить ресивером (его можно изготовить из старого газового баллона), приводным электродвигателем, а также рамой, на которой будут крепиться все элементы конструкции.

Самодельный компрессор на базе тормозного компрессора от автомобиля ЗИЛ-130

Для оснащения самодельной пескоструйной установки, процесс сборки которой хорошо демонстрируют многочисленные видео в интернете, также потребуются:

  • шаровые краны, которые должны отличаться высокой надежностью и долговечностью (именно поэтому лучше выбирать такие изделия у проверенных производителей);
  • армированный резиновый шланг (не менее 14 мм в диаметре), способный выдерживать высокое давление и постоянное воздействие абразивного материала;
  • газовый шланг, по которому будет подаваться сжатый воздух, пока еще не смешанный с абразивным материалом (диаметр такого шланга должен быть не менее 10 мм);
  • штуцера, при помощи которых будет выполняться соединение шлангов с элементами системы, а также зажимы цангового типа;
  • ФУМ-лента, которая нужна для того, чтобы обеспечить герметичность соединения всех элементов конструкции самодельной пескоструйной установки, работающих под высоким давлением.

Пескоструйная обработка – технология очистки поверхностей абразивом

Применение пескоструйной обработки поверхностей уже долгое время пользуется популярностью и не теряет своей актуальности. При глубокой очистке металлоконструкций или фасадов исчезают масляные пятна, ржавчина, пригар, плесень, копоть и окалины. Такая технология позволяет удалить всё лишнее с поверхности и подготовить ее к дальнейшей обработке. Оборудование также применяется для полного обезжиривания заданного участка.

Технология очистки заключается в использовании сжатого воздуха, соединенного с абразивными частицами. С помощью специального оборудования происходит подача воздуха под высоким давлением, воздействующего на поверхность и удаляющего с нее ненужные частицы. При низком давлении и щадящих видах абразива можно мягко очистить современные композиционные материалы, требующие бережного обращения, например, поверхность самолета, автомобиля, лодки, вертолета и прочие.

Гравирование стекла с помощью пескоструйного аппарата

Самый простой способ – использовать обдувочный аппарат с абразивом. Процесс выполняется пошагово:

  • Изначально на стеклянную поверхность наносят самоклейку.
  • На плёнке рисуют желаемое очертание или рисунок и с помощью строительного ножа вырезают его.
  • Незащищённую поверхность обрабатывают пескоструем.
  • Плёнка демонтируется, оставляя только выделенное изображение. Оно должно получиться ярким и чётко различимым.

Мастер вручную регулирует желаемую глубину рисунка, по необходимости обрабатывает поверхность 2-3 раза. Даже в подобном виде гравировка придаёт интересный и оригинальный вид, но по желанию к ней добавляют светодиодную ленту. Если сравнивать обычную пескоструйку и профессиональное оборудование, принципиальной разницы видно не будет.

Самый простой аппарат в силах вырезать отверстия в стекле, но для чёткой формы прорези потребуется оградить участок с помощью металла. В листе прорезают отверстие и накладывают на обрабатываемую поверхность. Прорезь внутри является формой для нужного отверстия в стекле. Процедура потребует некоторой выдержки, для создания 1 отверстия уходит около 5 минут и 1 л песка. В результате получают качественную, дешёвую и гладкую прорезь в стекле.

Гравирование стекла с помощью пескоструйного аппарата

Какие понадобятся комплектующие: как выбрать компрессор для пескоструйного пистолета

Компрессор – наиболее важная деталь, потому как работать пескоструйный аппарат без данного элемента не будет. Поэтому к выбору следует подходить обдуманно, хотя бы по той причине, что стоит устройство довольно дорого.

Следует помнить, что именно от этого комплектующего будет зависеть производительность прибора. Многие не советуют изготавливать своими руками компрессор для пескоструя, мощность которого составляет 500 л/мин. Оптимально, когда показатель находится на уровне 700 литров. Необходимо также учесть, что эта мощность должна сохраняться и при давлении 8 бар. Основными элементами, влияющими на соотношение уровня давления и объема, являются:

Самой важной деталью в работе пескоструйки является компрессор

  • диаметр абразивного и воздушного шланга;
  • материал, используемый для изготовления сопла;
  • длина магистрали;
  • тип и вид абразивного материала.

Важный критерий, от которого зависит выбор и работа компрессора, – диаметр сопла. Чем показатель больше, тем выше давление; тем быстрее, соответственно, получится очистить поверхность

Следует также обращать внимание и на показатели давления – здесь все зависит от типа обрабатываемого материала

В таблице показано, какого давления будет достаточно для обработки различных поверхностей:

Тип поверхностиНеобходимое давление, бар
Бетон, искусственный камень3-5
Металлические поверхности8
Поверхности, устойчивые к механическим воздействиям12

Лучше брать аппарат с определенным запасом мощности, потому как не всегда получается предварительно продумать, где придется использовать пескоструй, тем более что можно сделать прибор любой мощности.

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

  • емкость для абразивного материала, из которой он будет подаваться в зону обработки;
  • компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
  • сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
  • пистолет для управления соплом и удобства работы с ним;
  • кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
  • элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

Внутреннее пространство камеры при открытой боковой дверце

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Устройство и принцип работы камеры для пескоструя

В небольших производствах и домашних мастерских, как правило, используют только необитаемые пескоструйные камеры или же работают пистолетом на открытом воздухе. Обитаемая камера — это сложное и дорогостоящее промышленное изделие, поэтому далее будут рассматриваться только первые два вида обработки.

Все обитаемые камеры имеют практически одинаковую конструкцию и отличаются между собой только своей оснащенностью, а также качеством узлов и комплектующих. Такая камера представляет собой металлический шкаф со скошенной крышкой, в которую вмонтировано смотровое окно (см. рис. ниже).

В передней стенке шкафа находятся два круглых отверстия с герметичными манжетами, в которые оператор вставляет руки во время работы. Пол у такой пескоструйной камеры решетчатый. Через него отработавший абразив ссыпается в нижнюю часть, выполненную в виде перевернутой усеченной пирамиды и выполняющую функцию контейнера-накопителя. Удаление пыли происходит с помощью вытяжки через фильтр в специальный пылесборник. Загрузка изделия в таких устройствах производится через дверку, расположенную на задней или боковой поверхности шкафа.

По типу подачи абразивно-воздушной смеси пескоструйные аппараты делятся на два вида: инжекторные, в которых воздух и абразив подаются в пескоструйный пистолет по отдельным шлангам, и напорные, в которых воздух и рабочий порошок смешиваются заранее и направляются к соплу по одному каналу. В необитаемых устройствах обычно используют первый тип, что связано с особенностью их конструкции. По этой же причине в таких пескоструйных камерах не применяют циклоны, так как разделение пыли и рабочего порошка происходит непосредственно в рабочей зоне.

Напорные передвижные установки, в основном, применяют при работах на открытом воздухе. Такое устройство включает в себя три основных компонента: компрессор, емкость с абразивным материалом и пескоструйный пистолет (см. рис. ниже).

Сжатый воздух в таком аппарате разделяется на два потока. Один из них идет напрямую, а второй создает давление в емкости, выдавливая из нее рабочий порошок в дозатор. Далее абразив смешивается с первым потоком воздуха и поступает в сопло пескоструйного пистолета.

В видеоролике ниже можно посмотреть процесс изготовления напорной пескоструйной установки, которая у автора получилась ничуть не хуже фабричной.

Советы по работе с самодельным аппаратом

Многие владельцы самодельных аппаратов более уверены в них, чем в импортной технике, ведь сделано своими руками, кому же еще доверять, как не себе. Но все же стоит прислушаться к ряду рекомендаций по использованию.

1. Если ваш аппарат не такой мощный, объемом 6 литров, то диаметр сопло должен составлять 3 мм

Слишком узкое тоже не подойдет, если же мощность большая, то стоит обратить внимание на больший диаметр

2. Детали, которые предположительно со временем пойдут в расход не стоит сильно закручивать, чтобы их проще было заменить. Речь идет о составляющих, которые чаще всего контактируют с абразивом.

3. Не устанавливайте пескоструйный аппарат и не пользуйтесь им в домашних условиях. Ведь насколько бы прочную камеру вы ни сделали, песок все равно будет выходить за ее пределы. Камера создана задерживать основную пыль, после проведенной процедуры навести порядок, будет крайне сложно.

4. Даже если работы вы проводите в гараже, необходимо защитить своих дыхательные пути и глаза, чтобы на слизистых и легких не оседали мельчайшие частички от песка.

В помощь защитные очки и респиратор, ведь только так можно избежать серьезных заболеваний.

В интернете представлено множество вариантов создания пескоструев, здесь же описаны некоторые из них, которые оказались самыми простыми, эффективными и менее затратными.

С этими схемами вы быстрее осознаете принцип функционирования пескоструев.

Если необходимо регулярно пользоваться этим аппаратом, то стоит отнестись к процессу создания аппарата серьезно, просчитав каждую деталь.

Если правильно соблюсти расчеты и надежно закрепить все, то устройство прослужит долгие годы.

Как сделать камеру своими руками

Сделать пескоструйную камеру несложно, т. к. по своей конструкции это, пожалуй, самое простое из всех самодельных устройств для домашних мастерских. В Интернете (особенно зарубежном) можно найти чертежи таких установок, которые ничем не уступают заводским (см. рис. ниже), но большинство мастеров делают их по своим эскизам, исходя из собственных предпочтений, а также наличия подходящих материалов и комплектующих.

Основные элементы установки

Самодельные пескоструйные камеры по своей конструкции практически повторяют фабричные, т. к., наверное, невозможно как-то улучшить или даже просто изменить этот простой и отлаженный процесс.

Основные компоненты такой установки:

  • опорная конструкция для установки камеры;
  • корпус со смотровым окном, загрузочной дверкой и призматическим бункером, куда ссыпается отработанный абразив;
  • стекло для окна;
  • сетка для пола камеры;
  • вытяжка;
  • компрессор;
  • рабочий пистолет;
  • фитинги, вентили и шланги.

Корпус пескоструйной камеры обычно изготавливают из листового проката, хотя многие домашние используют для этого ДСП или фанеру, а также комбинируют древесину и металлические конструкции.

Построение рабочей зоны

Размер рабочей зоны у всех пескоструйных камер необитаемого типа примерно одинаков, т. к. определяется эргономикой работы оператора. Глубина шкафа должна обеспечивать доступ к детали с любой стороны, т. е. быть в пределах размеров вытянутой руки с пескоструйным пистолетом. А высота ограничена уровнем обзорного окна, которое должно находиться напротив лица оператора. Загрузка детали в зону обработки производится через запираемые дверцы, расположенные на боковой или задней поверхности камеры.

Изготовление днища

Конструктивно днище камеры является, пожалуй, самым сложным элементом всей установки. По своей форме это традиционный призматический бункер для сыпучих материалов, в нижней части которого находится выходной вентиль. Чтобы правильно раскроить листовой металл и сварить такую конструкцию, требуются определенные навыки, поэтому многие используют уголковый каркас, на который разными способами крепят боковины из различного листового материала.

Конструкция вытяжки

По санитарным нормам вытяжка является обязательным компонентом любой пескоструйной камеры. Кроме того, она удаляет пыль и обеспечивает приемлемую видимость в зоне обработки. Вытяжка должна обеспечивать высокую производительность, а двигатели иметь пылезащитное исполнение. Сделать такое устройство из доступных компонентов б/у бытовой техники непросто. Вероятно, поэтому многие домашние мастера пользуются самодельными пескоструйными камерами без вытяжек. В видеоролике ниже можно посмотреть на удачный пример такого устройства с двумя крыльчатками.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

  1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
  2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
  3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
  4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

  1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
  2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
  3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

  1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
  2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
  3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
  4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

  1. Выкатывают установку на улицу в сухую и теплую погоду.
  2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
  3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
  4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
  5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Рекомендации по изготовлению пескоструйной камеры

Прежде чем приступать к изготовлению камеры для пескоструйной обработки своими руками, необходимо определиться с ее размерами и составить несложный чертеж, что позволит правильно подобрать и подготовить все необходимые материалы. Габариты камеры зависят не только от размеров изделий, которые вы планируете в ней обрабатывать, но и от площади места, предназначенного для ее установки.

Основные размеры камеры для обработки деталей небольших габаритов

Частички песка, а также любого другого абразивного материала, двигающиеся в камере с большой скоростью, будут рикошетить от ее стенок, что не слишком хорошо отражается на качестве выполняемой обработки. Именно поэтому нежелательно делать внутренний размер такого устройства слишком большим (либо, если вам нужна большая камера, можно обшить ее внутренние стенки мягким материалом, например пластинами из технической резины).

Камера для пескоструйной обработки, используемая в домашних условиях, – это, по сути, обычный ящик, внутренние стенки которого обшиты металлическими листами. Такую камеру, если ее размеры позволяют, можно расположить в любом подсобном помещении или даже в гараже, сделав ее в стационарной или мобильной.

Вариант самодельной пескоструйной камеры с удобным выдвижным лотком. На фото ниже представлены этапы изготовления и сборки
