Пескоструйная камера. Делаем своими руками

Комплектующие

Кроме компрессора и сопла, перед тем как смастерить пескоструй, нужно подготовить прочие необходимые материалы и инструменты. Большая часть из них есть в каждой домашней мастерской, но некоторые придется докупить в строительном или хозяйственном магазине.

В качестве емкости для абразива подойдет отработанный газовый баллон, материал которого выполнен из высокопрочного металла. Герметичность баллона также позволяет применять его для хранения и подачи песка. Чтобы всыпать песок было удобнее, к верхней части баллона можно приварить кусок трубы небольшого размера, который будет служить «горловиной». Вместо баллона можно применять любые бочки, емкости.

Если покупка готового компрессора вызывает финансовые затруднения, можно соорудить его самостоятельно. Основой послужит компрессорная головка от пневмопривода МАЗа или ЗИЛа, мощности которой достаточно для создания хорошего пескоструя. Головка должна быть укомплектована ресивером, хотя можно работать и без него – тогда забор воздуха будет производиться в постоянном режиме.

В зависимости от сложности готовой конструкции могут потребоваться и другие комплектующие:

шаровые краны;
резиновый шланг с армированными вставками диаметром 14 мм и более;
шланг для воздуха диаметром до 10 мм;
штуцеры для крепления шлангов или цанговые зажимы;
переходная муфта;
ФУМ-лента для герметизации и соединения элементов;
пустая пластиковая бутылка на 0,5 литра;
клеевой пистолет и термоклей;
шлифовальная машинка или напильник, наждачка с бруском;
дрель со сверлами;
острый нож;
болгарка;
пассатижи.

Устройство и принцип работы камеры для пескоструя

В небольших производствах и домашних мастерских, как правило, используют только необитаемые пескоструйные камеры или же работают пистолетом на открытом воздухе. Обитаемая камера — это сложное и дорогостоящее промышленное изделие, поэтому далее будут рассматриваться только первые два вида обработки.

Все обитаемые камеры имеют практически одинаковую конструкцию и отличаются между собой только своей оснащенностью, а также качеством узлов и комплектующих. Такая камера представляет собой металлический шкаф со скошенной крышкой, в которую вмонтировано смотровое окно (см. рис. ниже).

В передней стенке шкафа находятся два круглых отверстия с герметичными манжетами, в которые оператор вставляет руки во время работы. Пол у такой пескоструйной камеры решетчатый. Через него отработавший абразив ссыпается в нижнюю часть, выполненную в виде перевернутой усеченной пирамиды и выполняющую функцию контейнера-накопителя. Удаление пыли происходит с помощью вытяжки через фильтр в специальный пылесборник. Загрузка изделия в таких устройствах производится через дверку, расположенную на задней или боковой поверхности шкафа.

По типу подачи абразивно-воздушной смеси пескоструйные аппараты делятся на два вида: инжекторные, в которых воздух и абразив подаются в пескоструйный пистолет по отдельным шлангам, и напорные, в которых воздух и рабочий порошок смешиваются заранее и направляются к соплу по одному каналу. В необитаемых устройствах обычно используют первый тип, что связано с особенностью их конструкции. По этой же причине в таких пескоструйных камерах не применяют циклоны, так как разделение пыли и рабочего порошка происходит непосредственно в рабочей зоне.

Напорные передвижные установки, в основном, применяют при работах на открытом воздухе. Такое устройство включает в себя три основных компонента: компрессор, емкость с абразивным материалом и пескоструйный пистолет (см. рис. ниже).

Сжатый воздух в таком аппарате разделяется на два потока. Один из них идет напрямую, а второй создает давление в емкости, выдавливая из нее рабочий порошок в дозатор. Далее абразив смешивается с первым потоком воздуха и поступает в сопло пескоструйного пистолета.

В видеоролике ниже можно посмотреть процесс изготовления напорной пескоструйной установки, которая у автора получилась ничуть не хуже фабричной.

Процесс изготовления пескоструйного аппарата:

Берём пустой баллон, открываем вентиль и выпускаем остатки газа. Затем, часть вентиля спиливаем.

Затем нужно, просверлить отверстие возле вентиля и ещё одно в нижней части баллона.

Затем, в боковое отверстие ввариваем внутреннюю резьбу, а в дно наружную. К баллону привариваются ножки из профильной трубы.

Сопло для пескоструя, можно сделать из свечи накаливания, нужно снять керамическую трубку из свечи. Она вставляется в гайку разборного штуцера вместо него, затем с уплотнительным кольцом наворачивается на переходник 1/2 дюймах 3/8 дюйма с наружной резьбой.

Дальше накручивается аналогичный переходник, но уже с внутренней резьбой, бочонок 1/2 дюйма, шаровой кран и наружный штуцер 1/2 дюйма. В результате получаем надежное долговечнее сопло для распыления песка.

На штатный выход баллона через переходник наворачивается крестовина. По бокам устанавливаются штуцера под шланг, один из них быстросъемный. Сверху вкручивается манометр.

На нижнюю резьбу накручивается шаровой кран с тройником. По бокам тройника устанавливаются штуцеры. В верхнее боковое отверстие вворачивается заглушка.

Обычный штуцер верхней крестовины соединяется шлангом с нижним выходом тройника через фильтр. На оставшийся штуцер тройника присоединяется длинный шланг с соплом из свечи накаливания. На быстросъем крестовины подводится компрессор.

Заглушка используется для засыпки просеянного сухого песка.

Заправленный песком баллон подсоединяется к компрессору, и в нем нагнетается давление 6 атм. Все краны при этом должны быть закрытыми. Первым открывается кран на баллоне, затем перед соплом.

Направляем сопло на деталь, поток песка, очищает деталь до металла, удаляя ржавчину.

Таким образом можно очистить металлические детали и от старой краски.

Соблюдайте меры безопасности! Работайте в защитных очках и перчатках!

Видео: как сделать пескоструйный аппарат.

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

емкость для абразивного материала, из которой он будет подаваться в зону обработки;
компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
пистолет для управления соплом и удобства работы с ним;
кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

Внутреннее пространство камеры при открытой боковой дверце

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Конструкция и принцип работы самодельной камеры для пескоструя

Пескоструйная камера состоит из:

Рабочей зоны
Конусного днища
Вытяжки для удаления пыли
Пескоструйного аппарата
Общего корпуса кабины

Рабочая зона

Рабочая зона представляет из себя внутреннюю, закрытую во время работы, часть камеры, в которой находится обрабатываемая деталь. На полу должна быть сетчатая или решетчатая поверхность, для того, чтобы отработанный абразив мог свободно проваливаться сквозь дно камеры, а не скапливаться горами.

Обязательно наличие смотрового окна, через которое происходит наблюдение и контроль процесса очистки.

Наверху – хорошее и яркое освещение, исключающее темные зоны. Лампы должны быть закрыты, чтобы частицы пыли и абразива не могли попасть на саму лампу и электрические контакты.

Внутри рабочей зоны находятся пескоструйные перчатки, чаще всего закрепляемые хомутом на фланце, пескоструйный рукав, заканчивающийся пескоструйным соплом (в случае напорной камеры) или пескоструйным пистолетом (в случае эжекторной камеры).

Конусное днище

Конусное днище должно быть достаточно большое, чтобы весь отработанный абразив из бункера (пескобака/пескоструйного аппарата) собирался и помещался в него. В случае, если будет ручной сбор абразива из конусного днища, то необходимо обеспечить легкий доступ к абразиву, например, поставив под днище ведро. В случае автоматического сбора абразива (рекуперации абразива), стенки конусного дна должны быть достаточно покатые, чтобы абразив не задерживаясь скатывался вниз.

Вытяжка

Вытяжка для удаления пыли необходима, так как часть абразива в процессе работы при ударе об обрабатываемую поверхность разрушается и превращается в пыль. Это особенно актуально при использовании песка. Мы рекомендуем использовать электрический двигатель мощностью от 0.3 до 0.75 кВт и улитку или винт с лопастями, которые будут создавать должное разряжение для высасывания пыли из рабочей зоны пескоструйной камеры. При грамотном подходе, использовании правильно подобранной вытяжки и герметичности конструкции всей системы, можно сделать автоматическую рекуперацию (сбор и повторное использование) абразива.

Пескоструйный аппарат

Пескоструйный аппарат является основой всей конструкции, именно он отвечает за качество и скорость очистки поверхности. Пескоструйные аппараты бывают двух видов – эжекторные (многие по ошибке называют их инжекторными) и напорные.

Эжекторные аппараты – самые распространенные. Принцип их работы крайне прост: сжатый воздух подается в пескоструйный пистолет отдельно от абразива, а абразив подается либо самотеком из некого резервуара на самом пистолете, либо по отдельному шлангу. При этом разгон частиц абразива не так велик как у пескоструйных аппаратов напорного типа. Данный вид пескоструя обычно используется для деликатных видов работ, таких как матирование стекла или удаление легких загрязнений с поверхностей. Это не значит, что такой тип пескостуря не справится, например, с очисткой автомобильного диска от краски. Он справится, но очень медленно. Для сравнения, на очистку одного диска у эжекторного пескоструя уходит 2-4 часа, а у напорного – 20-30 минут.

Напорные аппараты имеют отличный от эжекторных принцип формирования абразивно-воздушной смеси. В напорных аппаратах магистраль сжатого воздуха разделяется на две: одна идет непосредственно в сам резервуар, где содержится абразив, а вторая соединяется с аппаратом на выходе, где находится специальный затвор, который регулирует подачу дроби. Дробь под давлением выдавливается через специальный затвор и смешивается с потоком сжатого воздуха из обходной магистрали. За счет этого достигается больший разгон частиц абразива, соответственно быстрее и ,главное, гораздо интенсивнее происходит очистка поверхности.

Общий корпус

Общий корпус кабины соединяет все навесные детали, электрику, пневмоуправление и прочее. Он должен быть максимально удобным для использования. Отверстия для рук в корпусе кабины не должны располагаться слишком низко или высоко, расстояние между отверстиями должно быть на ширине ваших плеч. Отверстия для рук не должны быть узкими. Проверено – удобный диаметр прорезей от 16 до 20 мм, так как под этот диаметр выпускаются специализированные камерные перчатки. Делая прорези для рук, Вы не должны забывать, что необходимо будет использовать камерные перчатки, которые будут защищать руки от рикошета абразива, и эти перчатки надо будет как-то крепить. Мы рекомендуем сделать фланцы, на которые можно будет надевать перчатки, прижимая их обычным хомутом. В верхней части (чаще всего) должна располагаться воздушная заслонка, через которую в кабину из помещения будет поступать воздух без пыли.

Как подобрать абразив

Изначально в работе пескоструя такой выбор вообще не стоял. Работали обычным кварцевым песком. Это самый дешёвый и доступный материал. В данное время могут использоваться абразивы с абсолютно разными свойствами.

Несмотря на свои негативные последствия, кварцевый песок всё ещё является самым распространённым. На то есть несколько причин: низкая стоимость материала, возможность повторно использовать, например, в строительных целях, также обычный песок считается абразивом средней твёрдости, что позволяет человеку с недостаточным опытом работы не бояться повредить поверхность

Как сделать, чтобы пескоструй своими руками работал правильно? Важно подобрать песок необходимой фракции. Кварцевый песок, имеет их как минимум три: речной (самый крупный), морской (некоторые не советуют его использовать, так как наличие соли может вызвать коррозию; обезжиривание не помогает, нужно заранее промывать песок) и карьерный

Благодаря этому для каждой поверхности можно подобрать свою фракцию.

Какие ещё виды абразивов бывают:

Купершлак или никель – этот отход медного или никелевого производства отличается высокой твёрдостью и прочностью.
Гранатовый песок – особый вид песка используется в мощных пескоструйных машинах для резки металла.
Электрокорунд или оксид алюминия – самый твёрдый из известных и доступных абразивов. Может многократно использоваться повторно, так как частицы не разрушаются и не теряют своей формы при обработке.
Стальная или чугунная дробь – дорогостоящий материал, но имеет большое преимущество. У него есть свойство закалять поверхность подобно ковки.

Сеноизмельчитель: 8 фото примеров, сделанных своими руками

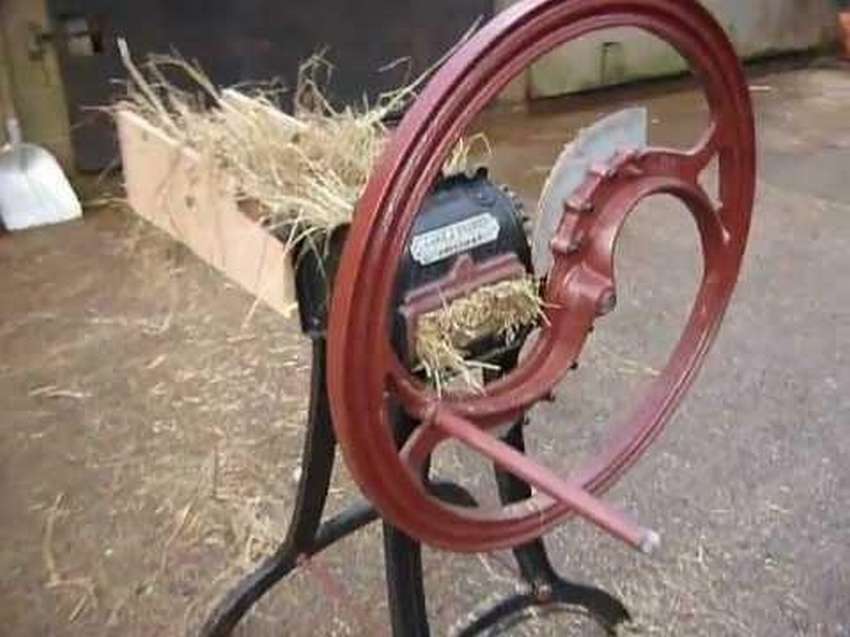

Сеноизмельчитель – небольшое облегчение в жизни хозяина. Главное что сделать можно самому, потратив при этом в два, а то и в три раза меньше средств, чем покупая в магазине. Достаточно немного разбираться в технике или уметь пользоваться интернетом. А лучше оба варианта.

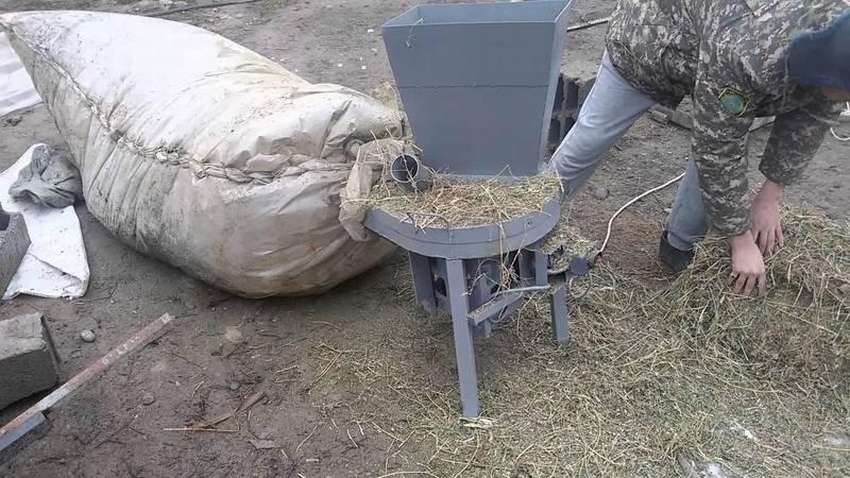

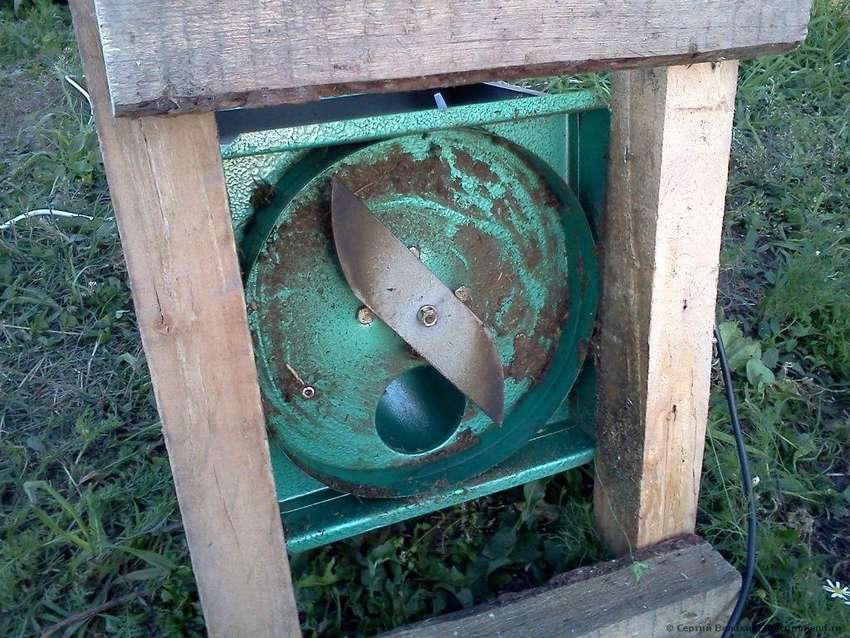

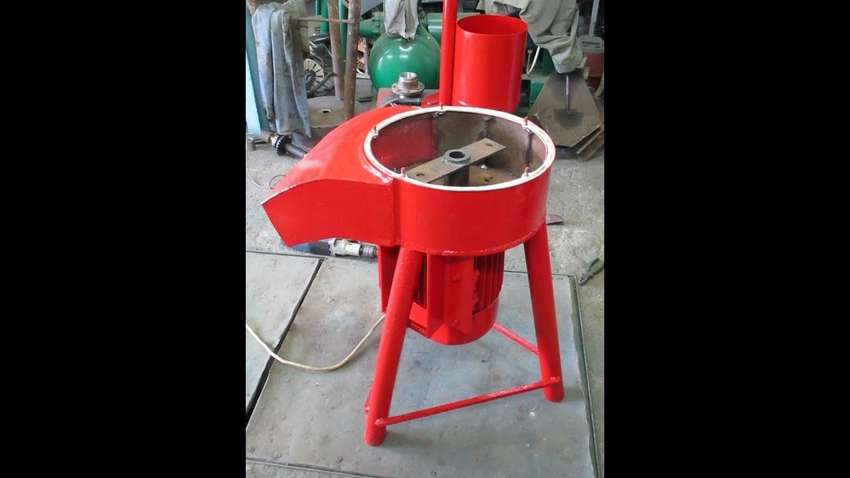

Один из возможных вариантов сеноизмельчителя, сделанного своими руками. Мотор можно взять от ненужной техники. В качестве бункера можно использовать бочку. Измельчение будет происходить за счёт ножей, которые можно реквизировать у кухонного комбайна. Останется только найти ровный вал и сварить несколько труб для опоры.

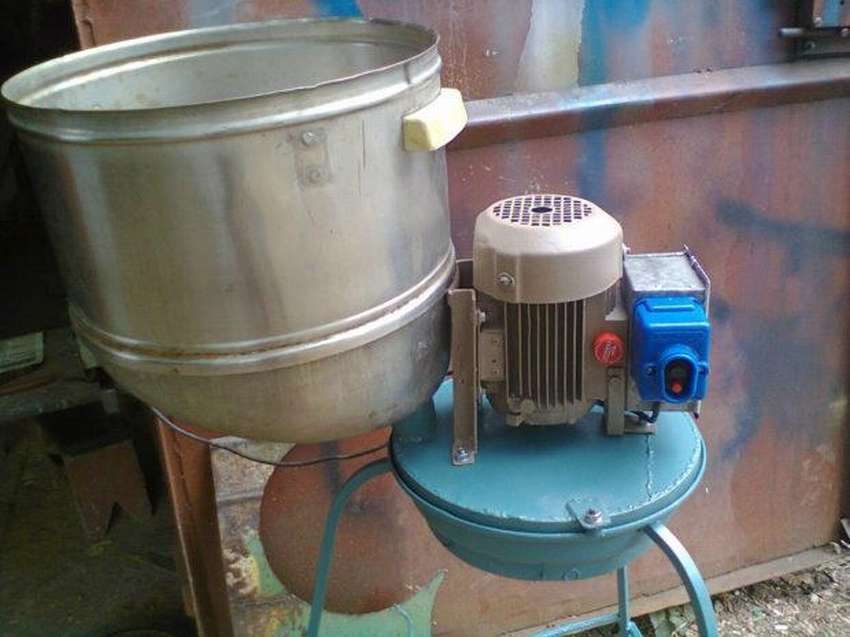

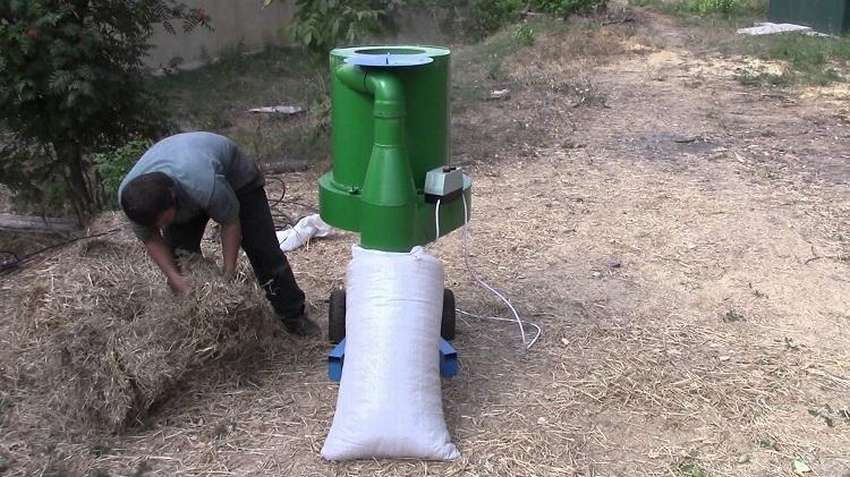

Один из вариантов с бочкой. Времени на такую модель конечно убить придётся немало. Но за то дешевле, чем аналоги в магазине.
