Цепная передача

Какими характеристиками обладают цепные передачи

Среди важнейших характеристик практически любых цепных передач следует назвать:

  1. Показатель шага цепи – данный параметр влияет на плавность и точность хода. При уменьшении данного параметра увеличиваются показатели точности и плавности хода.
  2. Количество зубьев на ведущих и ведомых звездочках.
  3. Радиусы вписанной и описанной окружностей звездочек.
  4. Соотношение радиусов ведущей и ведомой звездочек. Соответственно, чем больше диаметр ведущей звездочки по отношению к ведомой, тем легче будет передавать движение.
  5. Расстояние между центрами окружностей звездочек – от этого будет зависеть, например, длина цепи.

Все эти моменты также необходимо принимать во внимание

ТОП 5 смазок

Стоит обратить внимание на следующие топ-5 смазок для цепных передач, которым отдают предпочтение пользователи промышленного оборудования

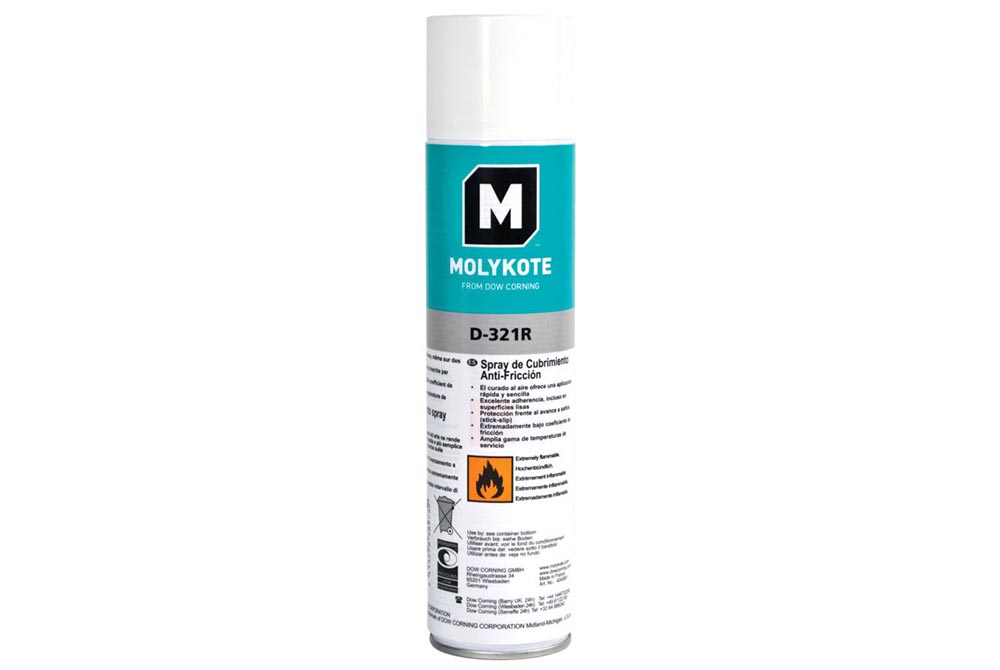

Molykote D-321R

Сухая смазка MOLYKOTE D-321R применяется для цепных устройств и передач в нефтебуровом, подъемном оборудовании, сельскохозяйственном транспорте.

Основой состава является дисульфид молибденовое покрытие с добавлением графитовой крошки и титанового связующего. Преимущество Molykote D-321R — мгновенное затвердевание после нанесения. В итоге пыль, частицы грязи не прилипают к вязкой текстуре покрытия. Твердая пленка предотвращает механический износ, делает движение цепной передачи более мягкими. Диапазон рабочих температур составляет -180…+450°С, что позволяет использовать продукт в условиях больших нагрузок. Molykote D-321R проявляет стабильность при воздействии воды, устойчива к старению и может наноситься с интервалами в 1-1,5 мес.

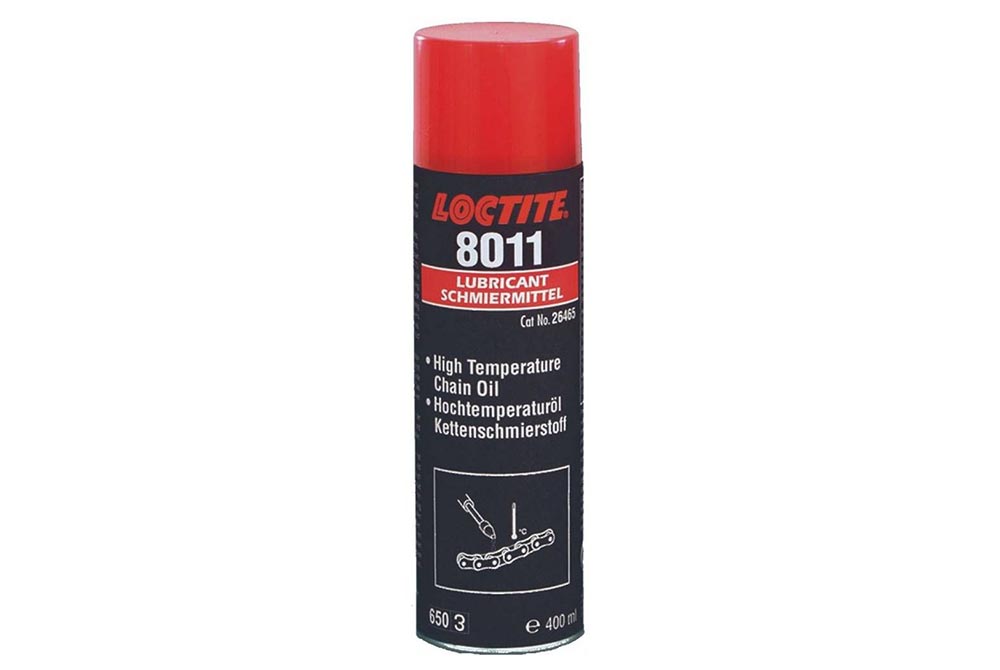

Loctite 8011

Смазка изготовлена на минеральной основе, имеет в составе литиевое мыло и антизадирные присадки. Loctite 8011 наносится в виде спрея и отлично подходит для цепей, открытых шестерен, червячных передач и тросов. Состав справляется с защитой от воды, проявляет стойкость при воздействии высокого давления и центробежных сил, имеет диапазон рабочих температур -30…+170°С.

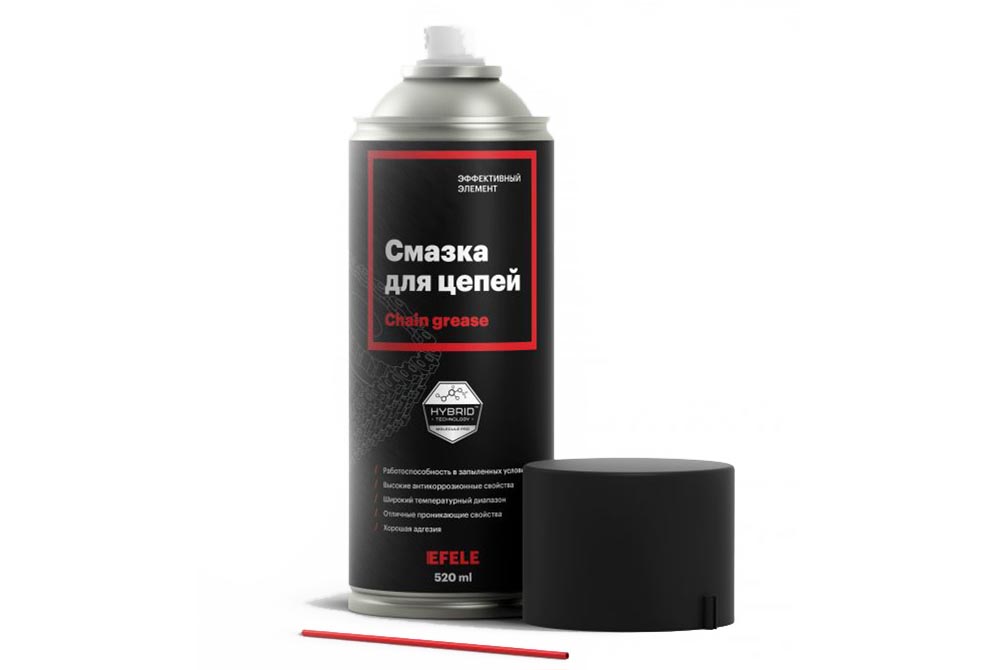

Efele — смазка для цепей

В узлах конвейеров, погрузчиков и прочего оборудования эффективную защиту цепей, звездочек, открытых цепных передач обеспечит смазка российского производства Efele. Основа состава — минеральное масло, дополненное антифрикционными наполнителями и присадками.

Efele используется для защиты механизмов, работающих на малых и средних нагрузках в широком диапазоне скоростей. Твердые частицы предохраняют детали от износа. Efele используется в полиграфии, гофропроизводстве, в металлообрабатывающей и деревообрабатывающей промышленности, при производстве строительных материалов. Состав может использоваться в качестве антиаварийной смазки, гарантируя плавность движений, предотвращая заклинивания цепи. Efele отлично защищает от коррозии, механического износа и работает при температуре -25…+150 °С.

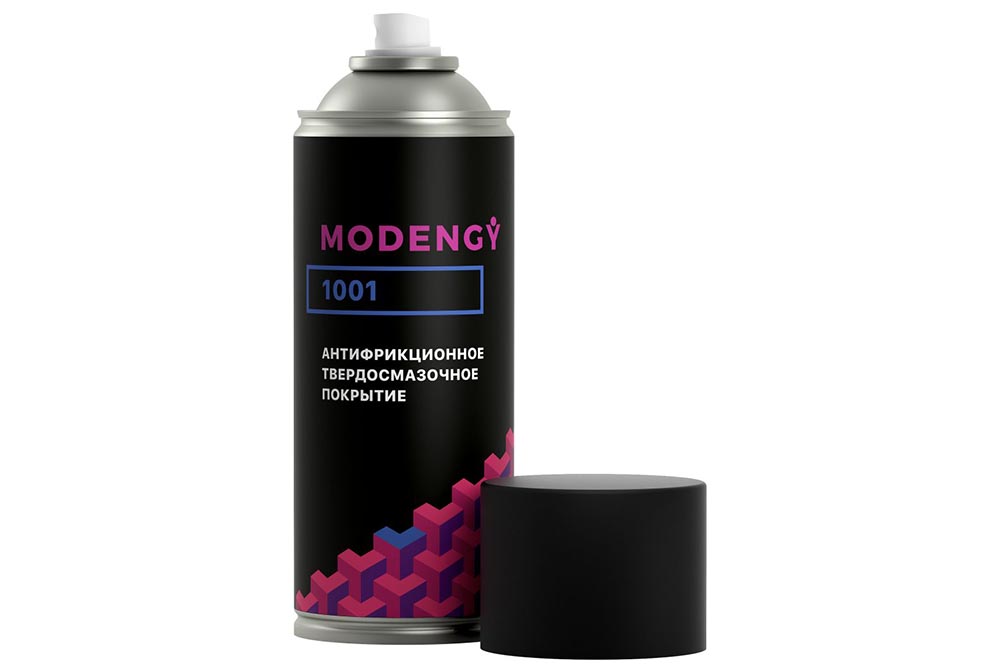

MODENGY 1001

Смазка изготавливается на основе дисульфида молибдена и графита. MODENGY 1001 выпускается в баллонах. Сразу после распыления на поверхности деталей образуется полимеризующееся покрытие. К нему не налипает пыль, абразивы.

MODENGY 1001 делает движение цепи мягким, препятствуя износу. Диапазон рабочих температур составляет -180…+440°С.

При работе в условиях повышенной влажности детали рекомендуется обрабатывать составом MODENGY 1005, который даже в солевом тумане проявляет стойкость в течение 720 ч.

Ntn-snr: LUBER READY FOOD CHAIN OIL

Смазка производится на основе эстерового масла и пригодна к использованию в пищевой промышленности. Продукт применяется преимущественно для цепей конвейеров. Из положительных качеств отмечается повышенная устойчивость к старению и окислению, предотвращение коррозии и хорошая совместимость с красками, герметиками.

Рабочая температура состава -30…+120°С.

При обслуживании цепных передач следует строго придерживаться техрекомендаций по обработке запчастей, тогда даже при высоких нагрузках риск поломок и быстрого износа будет сведен к минимуму.

Продукция из статьи:

Weicon

Смазка Weicon PTFE

Смазка Weicon PTFE

Рекомендованные статьи

Смазки для вентиляционного оборудования

2020-06-18 03:35:01

Масло для лубрикатора

2020-06-16 23:09:05

Компаунды

2020-06-19 18:27:00

Пищевые смазки weicon

2020-06-26 19:58:12

Жидкая изолента

2020-07-03 21:22:08

Материалы Molykote для промышленных вентиляторов

2020-07-24 10:43:12

Вакуумная жидкость

2020-08-15 21:49:05

Акриловые клеи

2020-08-15 20:49:05

Основные характеристики фрикционной передачи

Для расчета фрикционной передачи необходимо учитывать следующие критерии

  1. Передаточное число – величина, равная отношению числа зубьев ведомого и ведущего валов. Оно оказывает воздействие на скорость передачи крутящегося момента от мотора к приводу узла. Эта характеристика равна отношению угловых скоростей катков. Также передаточное количество можно выразить при помощи отношения частот вращения или диаметров катков. В большинстве фрикционных механизмов его значение меньше или равно 7.
  2. КПД: указывает количество утраченных мощностей. Зависит от числа потерь во время качения и скольжения. Величина этого параметра рассчитывается экспериментальным методом, при помощи сравнения мощностей ведущего и ведомого валов. Средний КПД фрикционных механизмов равняется 90%.
  3. Контактная прочность: характеризует способность передачи выдерживать крупные нагрузки. Оценивается при помощи контактного напряжения, возникающего в месте соприкосновения катков. Чем ниже контактная прочность конструкции, тем сильнее изменяется форма основных деталей во время соприкосновения. Рассчитать эту характеристику можно при помощи формулы Герца, где учитываются коэффициент нагрузки, приведенный радиус кривизны, модуль упругости и сила сжатия катков.
  4. Тип движения катков: характеризует траекторию движения рабочих тел вращения. Оно может быть реверсивным и нереверсивным. При реверсивном движении рабочие тела вращения перемещаются в противоположных направлениях, что позволяет осуществлять передачу 2 путями. При нереверсивном движении катки движутся в 1 направлении. Передача производится только 1 единственным способом.
  5. Материал тел качения – характеристика, влияющая на износостойкость устройство, контактную прочность, коэффициент трения и модуль упругости. Чаще всего при изготовлении деталей кинематической пары используется металлокерамика или сочетание стандартной и закаленной стали (закалка до 60 HRC). Эти материалы уменьшают габариты механизма и увеличивают величину КПД. При использовании чугуна катки смогут работать без использования смазки. Наиболее дешевым материалом являются фрикционные пластмассы и текстолит. Но они обладают низким КПД: 50%. Высокими показателями трения обладают валы с кожаным или деревянным покрытием. Минусом этих материалов является низкая контактная прочность.

В следующей таблице указана величина коэффициента трения для фрикционных передач из разных материалов:

Покрытая смазкой сталь0,04 – 0,05
Сталь с сухой поверхностью0,14 – 0,19
Фрикционная пластмасса с высушенной поверхностью0,36 – 0,46
Текстолит с высушенной поверхностью0,31 – 0,36
Металлокерамика с сухой поверхностью0,29 – 0,34

Эти факторы и характеристики учитываются при изображении фрикционной передачи на кинематических схемах.

Недостатки фрикционных передач

Недостатки фрикционных передач обусловлены особенностями их конструкции:

  • Необходимость применения специальных прижимных устройств, усложняющих конструкцию.
  • Большие нагрузки на валы и подшипники, обусловленные прижимной силой, что требует увеличения размеров валов и осей, а также применения усиленных опор и подшипников. Этот недостаток фрикционных передач зачастую ограничивает возможность передавать большую мощность.
  • Непостоянное передаточное отношение из-за проскальзывания катков. Скольжение в фрикционной передаче связано с упругими деформациями поверхностных слоев катков, износом поверхностей, возможным ослаблением прижимных устройств, возможным непостоянством коэффициента трения по рабочей поверности катков..
  • Изнашивание рабочих поверхностей катков вследствие проскальзывания, возможность их повреждения (образования лысок) при буксовании.

***

Это интересно: Что такое фрокамерный двигатель?

Недостатки цепного привода ГРМ

Конечно, цепной привод ГРМ сложнее, а следовательно – дороже ременного. Однако надежность цепного привода часто важнее более высокой стоимости.

Цепь — атрибут дорогих и мощных моторов, требующих особой заботы о надежности конструкции

Основной недостаток цепи — труднодоступность. Цепной привод требует постоянной подачи масла, поэтому механизм принято располагать внутри блока цилиндров (и, частично, внутри ГБЦ). Цепь практически не подвержена износу, чего не скажешь о башмаках (успокоителях) и гидравлических натяжителях. Даже для визуального осмотра этих элементов, не говоря уже о замене, приходится разбирать половину двигателя.

К недостаткам цепного привода ГРМ помимо стоимости и сложности можно отнести шумность при работе, больший вес. Но несмотря на эти недостатки именно цепной привод используется в моторах наиболее престижных автомобилей — Jaguar, Mercedes, BMW и других. Объясняется это желанием производителей обеспечить статусного покупателя дорогой, но надежной техникой.

применение , достоинства , недостатки

Ременную передачу относят к передачам трением с гибкой связью. Она состоит из ведущего и ведомого шкивов и ремня, надетого на шкивы предварительным натяжением (рис. 13.1). Нагрузку передают силы трения, возникающие между шкивами и ремнем. Являются разновидностью фрикционных передач, где движение передаётся посредством специального кольцевого замкнутого ремня.

Ременные передачи применяются для приводаагрегатов от электродвигателей малой и средней мощности; для привода от маломощных двигателей внутреннего сгорания.

Достоинства ременных передач.

1. Простота конструкции.

2. Возможность передачи движения на значительные расстояния (до 15 м).

3. Возможность работы с высокими частотами вращения.

4. Плавность и бесшумность работы.

5. Смягчение вибраций и толчков.

6. Предохранение механизмов от перегрузок за счет возможности проскальзывания ремня (к передачам зубчатым ремнем это свойство не относится).

Недостатки.

  1. Большие радиальные размеры.

  2. Малая долговечность ремня.

  3. Большие нагрузки на валы и подшипники.

  4. Непостоянство передаточного число.

Применение. Ременные передачи применяют в большинстве случаев для передачи движения от электродвигателя, когда по конструктивным соображениям межосевое расстояние а должно быть достаточно большим, а передаточное число и может быть не строго постоянным ( приводы стан- ков, конвейеров, дорожных и строительных машин и др.). Передачи зубчатым ремнем можно применять и в приводах, требующих постоянного значения и. Мощность, передаваемая ременной передачей, обычно до 50 кВт, хотя может достигать 2000 кВт и больше. Скорость ремня v = 5…50 м/с, а в высокоскоростных передачах до 100 м/с и выше. Ограничение мощности и скорости вызвано большими габаритами передачи, ухудшением условий работы ремня, малыми значениями долговечности и КПД.

22. Классификация ременных передач. Геометрия ременной передачи

В зависимости от формы поперечного сечения ремня передачи бывают: плоским ремнем, клиновым ремнем, круглым ремнем, поликлиновым ремнем. Наибольшее применение в машиностроении имеют клиновые и поликлиновые ремни. Передачу круглым ремнем применяют в приводах малой мощности (настольные станки, приборы). Разновидностью ременной передачи является передача зубчатым ремнем; передающая нагрузку путем зацепления ремня со шкивами. Плоские ремни применяются как простейшие, с минимальными напряжениями изгиба, а клиновые имеют повышенную тяговую способность.

Клиновые ремни применяют по несколько штук, чтобы варьировать нагрузочную способность и несколько повысить надёжность передачи. Кроме того, один толстый ремень, поставленный вместо нескольких тонких будет иметь гораздо большие напряжения изгиба при огибании шкива.

Основные геометрические соотношения ременных передач

1. Межосевое расстояние а ременной передачи определяет в основном конструкция привода машины. Рекомендуют: для передач плоским ремнем a ≥ 1,5(d2+d1) ( 13.1) для передач клиновым и поликлиновым ремнем a ≥0,55(d2 + d1)+ h ,( 13.2) где d 1 и d 2 — диаметры шкивов; h — высота сечения ремня.

2. Расчетная длина ремня L Р равна сумме длин прямоли- нейных участков и дуг обхвата шкивов 13.3) По найденному значению из стандартного ряда выбирают ближайшую бульшую расчетную длину ремняL p . При соединении концов длину ремня увеличивают на 30…200 мм.

3. Межосевое расстояние при окончательно установленной длине ремня L p (13.4)

4. Угол обхвата ремнем малого шкива . (13.5) Для передачи ремнем рекомендуютα 1 ≥150 α , клиновым или поликлиновым — α1 ≥110 .

Из чего изготавливаются зубчатые колеса и шестерни

Как правило, в основе зубчатого колеса лежит сталь. При этом шестерня должна иметь большую прочность, так как сами колеса могут иметь разные характеристики по прочности.

По этой причине шестерни изготавливаются из разных материалов, а также такие изделия проходят дополнительную термическую обработку и/или комплексную химическую и температурную обработку.

Например, шестерни, которые выполнены из легированной стали, также проходят процесс упрочнения поверхности, в рамках которого может быть использован метод, позволяющий добиться желаемых характеристик (азотирование, цементация или цианирование). Если для изготовления шестерни используется углеродистая сталь, такой материал проходит поверхностную закалку.

Сами зубчатые колеса выполняются из заготовки, полученной методом литья или штамповки. Затем применяется метод нарезки зубьев. Нарезка осуществляется путем использования методов копирования, обкатки. Метод обкатки дает возможность изготовить зубья разной конфигурации при помощи одного инструмента (долбяк, червячные фрезы, рейка).

Чтобы осуществить нарезку методом копирования, требуются пальцевые фрезы. После нарезки выполняется термическая обработка. Если же нужно зацепление высокой точности, после такой термообработки дополнительно выполняется шлифовка и обкатка.

Цепные передачи: применение, достоинства, недостатки

Цепную передачу относят к передачам зацеплением с гибкой связью. Она состоит из ведущей и ведомой звездочек, огибаемых цепью Достоинства цепных передач. 1. По сравнению с зубча- тыми передачами цепные передачи могут передавать движение между валами при значительных межосевых расстояниях (до 5 м).

2. По сравнению с ременными передачами: более компактны, могут передавать большие мощности, требуют значительно меньшей силы предварительного натяжения, обеспечивают постоянство передаточного числа (отсутствуют скольжение и буксование).

3. Могут передавать движение одной цепью нескольким звездочкам. Недостатки. 1. Значительный шум при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).

2. Сравнительно быстрое изнашивание шарниров цепи; необходимость применения системы смазывания.

3. Удлинение цепи из-за износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.

Применение. Цепные передачи применяют в станках, промышленных роботах, транспортных, сельскохозяйственных и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Наибольшее применение получили цепные передачи мощностью до 120 кВт при окружных скоростях до 15 м/с.

32. Классификация цепей

Приводная цепь — главный элемент цепной передачи — состоит из соединенных шарнирами отдельных звеньев. Помимо приводных бывают тяговые и грузовые цепи, которые здесь не рассматриваются. Основные типы стандартизованных приводных цепей: роликовые, втулочные и зубчатые. Роликовые приводные цепи. Состоят из двух рядов наружных и внутренних пластин (рис. 14. 2). В наружные пла стины запрессованы оси, пропущенные через втулки, запрессованные, в свою очередь, во внутренние пластины. На втулки предварительно свободно надеты закаленные ролики. При относительном повороте звеньев ось проворачивается во втулке, образуя шарнир скольжения. Зацепление цепи со звездочкой происходит через ролик, который, поворачиваясь на втулке, перекатывается по зубу звездочки. Такая конструкция позволяет выравнять давление зуба на втулку и уменьшить изнашивание как втулки, так и зуба. Роликовые цепи имеют широкое распространение. Их применяют при скоростях v ≤ 15 м/с. Втулочные приводные цепи по конструкции подобны роликовым, но не имеют роликов, что удешевляет цепь, уменьшает ее массу, но существенно увеличивает износ втулок цепи и зубьев звездочек. Втулочные цепи применяют в неответственных передачах при v ≤ 1 м/с. Втулочные и роликовые цепи изготовляют однорядными (рис. 14.2) и многорядными (рис. 14.3) с числом рядов 2, 3 и 4. Многорядная цепь с меньшим шагом позволяет заменить однорядную с большим шагом и тем самым уменьшить диаметры звездочек, снизить динамические нагрузки в передаче. Концы осей расклепывают, поэтому звенья цепи неразъемны. Зубчатые приводные цепи состоят из звеньев, составленных из набора пластин и шарнирно соединенных между собой (рис. 14.4). Каждая пластина имеет по два зуба и впадину между ними для размещения зуба звездочки. Число пластин определяет ширина цепи В, которая зависит от передаваемой мощности. Рабочими гранями являются плоскости пластин, расположенные под углом 60°. Этими гранями каждое звено цепи вклинивается между двумя зубьями звездочки, имеющими трапециевидный профиль (см. рис. 14.7). Благодаря этому зубчатые цепи работают более плавно, с малым шумом, лучше воспринимают ударную нагрузку и допускают более высокие скорости. Однако по сравнению с другими зубчатые цепи тяжелее и дороже. Их применяют при скоростях v ≤ 35 м/с. Для устранения бокового спадания цепи со звездочек применяют направляющие пластины 1 ( см. рис. 14. 4), расположенные в середине или по бокам цепи.

Как выбрать цепь, которая не будет заедать или проскальзывать на звездочках?

Недостаточно правильно подобрать калибр и шаг, важно, чтобы цепь была откалибрована в соответствии с жесткими допусками, иначе она будет «подпрыгивать» под нагрузкой. Когда шаг звеньев имеет отклонения от допусков более 3%, это трудно определить визуально, но легко подтверждается при практических испытаниях

Проблема проскальзывания или заклинивания обычно возникает после того, как цепь прошла несколько оборотов под нагрузкой.

Как проверить калибровку цепи?

Если вы подбираете калиброванную цепь для якорной лебедки и сомневаетесь в качестве калибровки, есть простой способ проверить ее соответствие допускаемым предельным отклонениям и вашему лебедочному барабану.

Для этого надо купить метровый отрезок цепной ветви и измерить длину 11 звеньев. Почему именно 11 звеньев? – потому, что это общепринятая стандартная длина. Определите линейкой расстояние от внутренней части первого до внутренней части последнего звена. При этом убедитесь, что цепь натянута, чтобы обеспечить точное измерение.

Важно!

Предельное отклонение шага для калиброванной цепи не должно превышать ±3% от регламентированного значения!

Таблица 1. Нормальные результаты измерений калиброванной короткозвенной цепи DIN 766

Калибр, ммШаг, ммДлина 11 звеньев, мм
618,5203,5
722242
824264
1028308
1236396
1336396

Совет:

Для якорных лебедок европейского производства выбирайте откалиброванные короткозвенные цепи стандарта DIN 766, так как они полностью подходят к установленным на них барабанам.

Какими характеристиками обладают цепные передачи

Среди важнейших характеристик практически любых цепных передач следует назвать:

  1. Показатель шага цепи – данный параметр влияет на плавность и точность хода. При уменьшении данного параметра увеличиваются показатели точности и плавности хода.
  2. Количество зубьев на ведущих и ведомых звездочках.
  3. Радиусы вписанной и описанной окружностей звездочек.
  4. Соотношение радиусов ведущей и ведомой звездочек. Соответственно, чем больше диаметр ведущей звездочки по отношению к ведомой, тем легче будет передавать движение.
  5. Расстояние между центрами окружностей звездочек – от этого будет зависеть, например, длина цепи.

Все эти моменты также необходимо принимать во внимание

Области использования цепной передачи

Примечательно, что данный вид передачи известен человечеству довольно давно. По крайней мере, в теории. Изучение работ известного изобретателя и художника Леонардо да Винчи показало, что он задумывался над различными вариантами использования цепных передач во всевозможных механизмах. На рисунках можно увидеть прообразы современных велосипедов и многих других известных сегодня механизмов. Правда, доподлинно не известно, смог ли великий Леонардо воплотить на практике свои идеи. Промышленность того времени не позволяла изготавливать механизмы с необходимой степенью точности.

Впервые же на практике удалось использовать данный вид передач лишь в 1832 году. Стоит отметить, что на внешний облик современного велосипеда, а также на его технико-эксплуатационные характеристики в немалой степени повлияло именно то, что в 1876 году изобретателю Лоусону пришло в голову использовать именно цепную передачу. До того момента колеса в движение приводились либо напрямую через педали, либо ездок должен был отталкиваться ногами от земли.

Данная разновидность передач во всевозможных модификациях сегодня используются крайне обширно в различных сферах машинного строения. Транспорт, производственное станковое оборудование, сельскохозяйственные агрегаты – перечислить все без исключения механизмы, в которых находят свое использование разновидности цепной передачи, не представляется возможным.

К ней прибегают и тогда, когда межосевые расстояния достаточно велики. В этих случаях применение передачи ременного типа нецелесообразно, а зубчатые применить невозможно из-за значительного усложнения конструкции и увеличения массы механизма. Не стоит забывать и про силу трения, которая увеличивается прямо пропорционально количеству зубчатых колес в механизме. В случае с цепными передачами, как уже отмечалось, есть сила трения качения, которая в разы меньше силы трения скольжения.

Можно также встретить данный вид передач в технике, которая использует цепь в качестве непосредственного рабочего элемента, а не в роли приводного. К таковым, например, относятся снегоуборочные агрегаты, элеваторные и скребковые механизмы, а также им аналогичные.

Как правило, прибегают к цепным передачам открытого типа, которые при необходимости смазываются вручную. В таких конструкциях либо вовсе не осуществляется влаго-пылевой защиты, либо она присутствует на минимальном уровне, как в случае с велосипедом.

Обычно те или иные виды цепных передач используются, если необходимо осуществить передачу мощностей до 120 киловатт при наружных скоростях не более 15 метров в секунду.

Исходные данные и замеры

На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.

Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.

Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.

Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.

Классификация цепей

Поскольку именно приводные цепи являются наиболее распространенной разновидностью, имеет смысл рассмотреть подробнее, какие ее разновидности существуют.

Роликовые цепи (позиция III на рисунке) включают в себя внутренние и наружные звенья. Те, чередуясь между собой, формируют подвижные относительно друг друга последовательные соединения. Каждое звено включает в себя по две пластинки, напрессованные на осевые или на втулочные опоры. Втулки надеваются на оси звена, образуя шарнирное соединение. Во избежание увеличения степени износа звездочек на втулку обычно надевают ролик, который должен заменить трение скольжения трением качения.

Концы цепи могут соединяться между собой:

  1. Посредством соединительных звеньев – при нечетном количестве звеньев.
  2. Через переходное звено – при четном количестве звеньев.

Если передача должна работать в интенсивном режиме в течение продолжительного времени, то используют многорядную роликовую цепь. Это позволяет уменьшить размер каждой звездочки и ее шаг.

Роликовые цепи могут быть выполнены и с изогнутыми пластинами на каждом звене (позиция IV на рисунке). Такая разновидность применяется, если предполагается эксплуатация соединения в условиях высоких ударных нагрузок. Благодаря особой форме пластины, сила удара существенно гасится.

Втулочные цепи (позиция V) конструктивно не имеют отличий от роликовых, однако роликами не обладают. Благодаря этому, удешевляется производство таких цепей и уменьшается их масса. Но это одновременно способствует и более быстрому износу зубцов.

Бесшумные зубчатые цепи (на рисунке позиция VI) включают в себя специальные пластинки, оснащенные зубцами. Сами пластины имеют шарнирное соединение. Благодаря такой конструкции, можно обеспечивать низкий уровень шума механизма, а также плавность хода. При этом зубья располагаются под углом в 60 градусов. Используются такие разновидности цепей в механизмах с высокой скоростью работы. Поэтому пластину следует изготавливать из закаленной стали по твердости Н RC 40 — 45. Недостатком таких цепей можно считать их относительную дороговизну, а также необходимость в особом уходе.

Крючковые цепи (позиция VII). В свой состав они включают звенья особой формы безо всяких дополнительных элементов.

Втулочно-штыревые цепи (позиция VIII на рисунке) – в них звенья соединяются при помощи штырей. Такая разновидность цепей используется в самых разных сферах сельского хозяйства и машиностроения.

Поскольку в процессе интенсивной работы любая цепь будет со временем вытягиваться, следует периодически осуществлять регулировку ее натяжения. Это достигается путем перемещения одной звездочки или сразу двух, в зависимости от конструктивных особенностей регулировочного механизма. Он позволяет, как правило, проводить регулировку, если цепь растянулась всего на одно-два звена. Если же степень растяжения больше, то цепь просто заменяют на новую.

Не стоит забывать и про своевременную смазку любой цепи. От этого будет напрямую зависеть срок ее работы. Если скорость передвижения цепи не слишком большая – до 4 метров в секунду, то допускается смазка при помощи обычной ручной масленки. При скоростях до 10 метров в секунду используется масленка-капельница.

Для более глубокой смазки цепь погружают в емкость, наполненную маслом. Степень погружения цепи не должна превышать ширину каждой пластины.

Если приходится иметь дело с мощными высокоскоростными механизмами, то применяется циркуляционная струйная смазка с помощью насосов.

Выбирая тот или иной метод смазки, необходимо опираться на конструктивные особенности каждого конкретного вида механизмов, а также на характер потерь энергии при трении. Потери при трении возникают из-за трения шарнирных соединений, пластин друг с другом, между зубьями и элементами цепи, а также в опорных элементах конструкции. Кроме того, существуют потери при разбрызгивании смазочного материала. Правда, они являются существенными лишь в случае, если смазку проводят с помощью погружения цепей в смазочные материалы и при работе на скоростях, близких к предельно допустимым.
