Пескоструй своими руками из газового баллона: схема, видео

Пескоструй из газового баллона| Схема и чертежи

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как сделать пескоструй из газовых баллонов своими руками. Пескоструйный аппарат очищает поверхность за счет воздушно-абразивной струи. Принцип действия пескоструя довольно прост, заключается он в банальном смешивании песка с воздухом и подачей по армированному шлангу в сопло распылителя. Но имеет ряд конструктивных особенностей, емкость для песка должна иметь сужающуюся коническую форму в нижней части (чтоб песок стекался вниз как в песочных часах) В верхней части аппарата устанавливается засыпная горловина с клапаном и желательно поставить сито, чтоб песок дополнительно просеивался и не попали камушки способные забить смеситель и воздуховод. Песок засыпается в бункер немногим более половины, чтоб внутри осталось место для сжатого воздуха подаваемого через фитинг в верхней части. Воздух запирает верхний клапан и начинает сдавливать песок, он тем самым опускается вниз в смеситель, где подхватывается потоком воздуха и устремляется в сопло.

Воздуховод подключен к резервуару в двух точках, а именно в верху где создает давление запирающее клапан и давящее действие на песок, а так же в нижней где подхватывает песок и и воздушно-песчаная дальше уходит по армированному шлангу непосредственно на выход.

Сопло желательно сделать его керамическим, потому как металл быстро сточится песком, в качестве примера можно использовать свечи зажигания, керамическое сопло

И так, давайте рассмотрим этапы сборки пескоструйного аппарата.

Материалы

газовый баллон 25 л 4 шт
фитинг
сгон
труба 16-22 мм
резина
листовой металл 1.5-2 мм
болты и гайки
проф-труба прямоугольная
армированный шланг
сопло
кран

Инструменты

сварочный инвертор
дрель
УШМ (болгарка)
набор гаечных ключей
молоток

Пошаговая инструкция по созданию пескоструя своими руками.

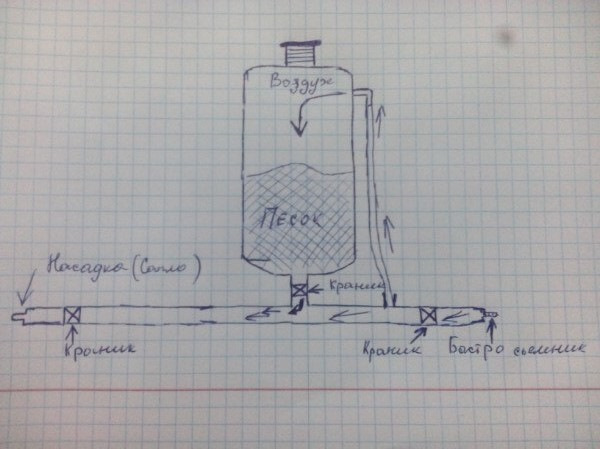

Первым делом следует изучать схемы и чертежи, а так же принцип работы пескоструйного аппарата.

ВНИМАНИЕ! На первом месте техника безопасности и средства индивидуальной защиты. 1) Плотная х/б ткань и фартук, краги, защитная маска (забрало) респиратор или противогаз, обувь из плотного материала (кирза)

На фото ниже стрелочками отмечены манометры, клапана избыточного давления, кран.

В данном случае вы можете видеть два спаренных и соединяющихся между собой сосуда-это сделано для того чтобы иметь двойной запас песка, так же можно во второй баллон залить воду и получиться водо-песчаная смесь, которая отмоет любую грязь.

Было взято 4 газовых баллона по 25 л, предварительно с них были слиты остатки газа, выкручен вентиль, а емкость промыта водой. Наглядно посмотреть как правильно обезвредить и распилить газовый баллон смотрите здесь. В данном случае баллоны разрезаются резаком на токарном станке, но вполне это можно сделать и болгаркой.

Из металла вырезаются кольца, по одному кольцу на половинку газового баллона.

Затем по кругу сверлятся отверстия для болтового соединения

Привариваются к баллонам.

Вваривается стойка клапана и заливная горловина бункера.

В верхней части баллоны сообщаются между собой по средству системы труб и кранов, тоесть можно использовать сначала один резервуар, а потом другой или же оба сразу

Обратите внимание! Рядом с заливной горловиной расположен клапан сброса избыточного давления, его установка обязательна

В нижней части мы видим тоже самое, сообщающиеся между собой сосуды, установлены краны.

Для удобства передвижения и транспортировки пескоструя по гаражу или мастерской, сделано основание из профильной трубы с установленными колесиками. К системе подключается резиновый шланг и пистолет-сопло.

Далее полученный аппарат был окрашен в зеленый цвет из баллончика.

Вот такой пескоструй получился, давление рабочей струи на выходе в пределах 8 атмосфер, здесь конечно большую роль играет компрессор к которому будет подключен пескоструйный аппарат. С помощью пескоструя можно легко очистить металлическую поверхность от ржавчины и краски, так же выгравировать на пластмассе, стекле, камне любой рисунок или надпись. Так же вы можете посмотреть интересное и подробное видео создания пескоструя, а так же его работу. Приятного просмотра.

Надеемся представленный материал был вам полезен.

Конструирование узлов установки

Для накопителя нужно применить емкость, которая гарантированно может выдерживать избыточное давление в 5…8 бар. Из имеющихся предметов в пользовании для этой цели подходит баллон из-под пропана. Он рассчитан на давление 125 бар, имеет толстые стенки, толщиной 4 мм. Цилиндр приварен к двум сферам, швы проходят испытание на давление свыше 250 бар (гораздо больше, чем предполагается при использовании устройства).

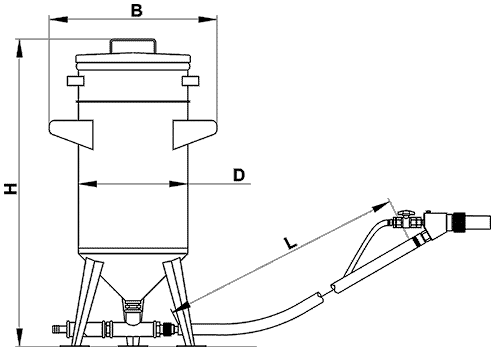

Перед разработкой чертежей отдельных деталей и узлов выполняется проработка конструкции. Для этой цели разрабатывается эскиз, по которому просчитывается состав оборудования, необходимого для приобретения.

Сборка пескоструя из газового баллона

Самая простая конструкция для самостоятельной сборки – самодельный пескоструй напорного типа из газового баллона. Потребуются такие элементы:

краны шаровые – 2 шт.;
газовый баллон;
кусок трубы, из которого изготавливается воронка для наполнения камеры песком;
тройники – 2 шт.;
рукава с проходом на 14 и 10 мм, соответственно используемые для передачи воздуха от компрессора и вывода смеси;
хомутики для прикрепления рукавов;
фум-лента, предназначенная для уплотнения резьбовых соединений частей аппарата.

Для того чтобы собрать пескоструйку, необходимо выполнить действия в следующем порядке:

Подготовка бака. Из баллона следует удалить все содержимое, очистить внутреннюю поверхность с применением неабразивных моющих средств и дождаться ее высыхания.
Проделывание отверстий в баллоне. Верхнее будет использоваться для засыпания песка – его размер должен соответствовать диаметру выбранной трубы. Нижнее отверстие предназначено для подсоединения крана.
Установка крана. Регулятор можно приварить намертво либо накрутить через трубу-переходник.
За краном ставится тройник и смесительный блок. Для уплотнения резьбового соединения используется фум-лента.
На вентиль баллона монтируется кран, за которым устанавливается тройник.

На завершающем этапе следует позаботиться о мобильности устройства – приварить колеса либо рукоятки для перемещения. Для повышения устойчивости к пескоструйке, изготовленной своими руками, привариваются опоры из уголка, кусков арматуры, трубок.

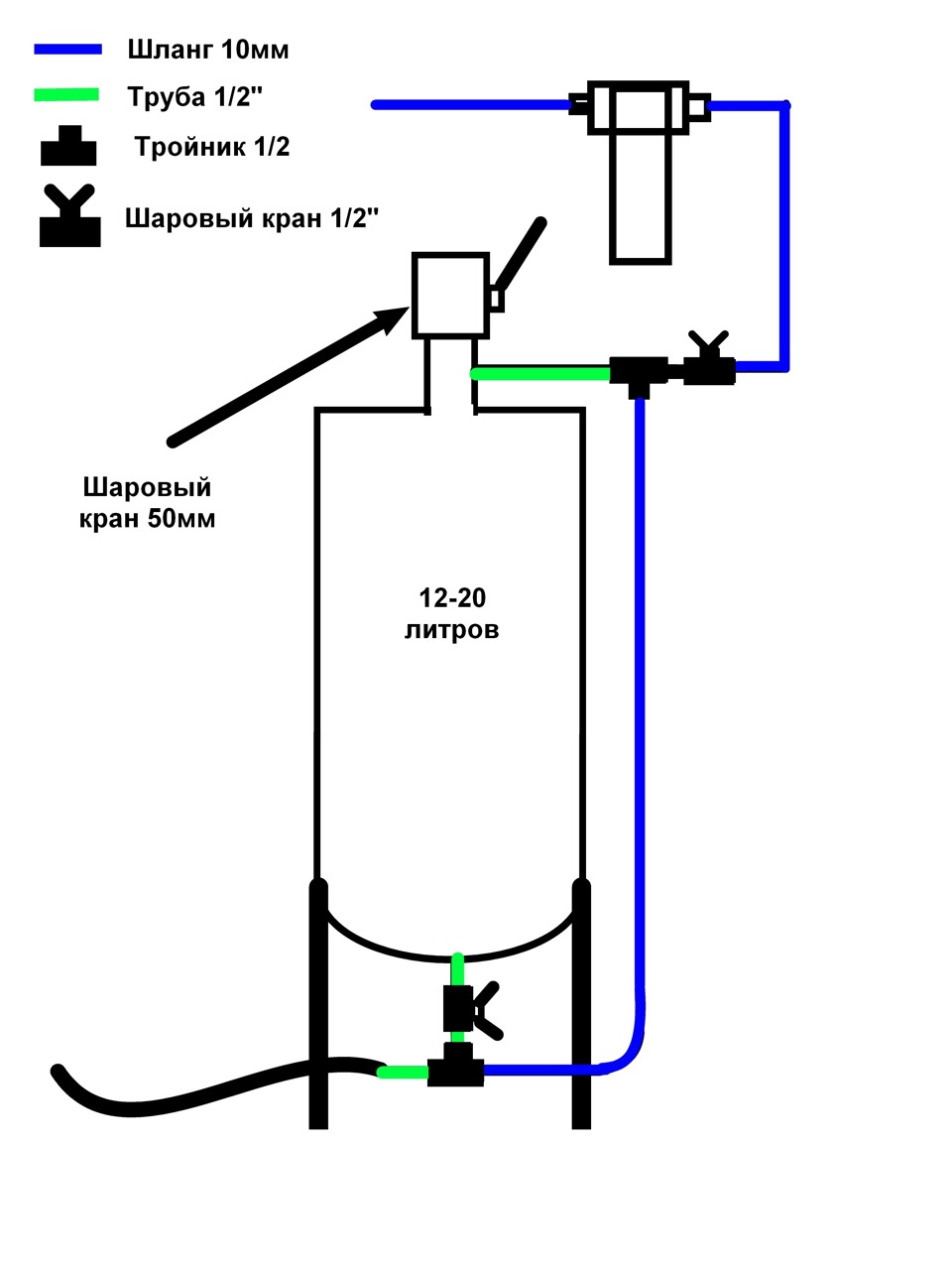

Затем соединяются элементы для создания каналов подачи и выброса смеси:

на находящийся внизу тройник и баллонный вентиль ставятся штуцеры;
рукав проходом 14 мм для притока воздуха размещается между смесительным блоком и тройником;
к незанятому ответвлению тройника с фитингом подключается нагнетательная установка;
к оставшемуся выходу нижнего тройника подсоединяется рукав для готовой смеси.

Для обеспечения герметичности на трубу для заполнения баллона песком следует установить навинчивающуюся крышку.

Основные компоненты пескоструйного аппарата

Самодельный пескоструй собирается на базе типовых схем, различающихся способом подачи песка на загрязненную деталь. Несмотря на имеющиеся конструктивные различия, узлы для обоих вариантов одни и те же:

компрессор – устройство для нагнетания воздушной массы;
ресивер, необходимый для создания необходимого запаса воздуха;
бак для абразива;
пистолет – основное приспособление, предназначенное для подачи абразивной смеси на очищаемую поверхность;
шланги.

Аппарат независимо от схемы сборки формирует совместный выходящий поток воздуха и абразива. При сборке по напорной схеме песок под воздействием давления поступает в выходной патрубок, в котором осуществляется его смешивание с поданным от компрессора воздухом. Для образования вакуума в канале поступления абразива в эжекторных аппаратах используется эффект Бернулли. Песок подается в зону смешения под действием только атмосферного давления.

Читать также: Галогеновые лампы преимущества и недостатки

Существование множества вариантов схем изготовления пескоструя объясняется возможностью его создания из находящихся под рукой материалов, часто кажущихся ненужными. Для понимания сути процесса достаточно рассмотреть общие принципы сборки.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

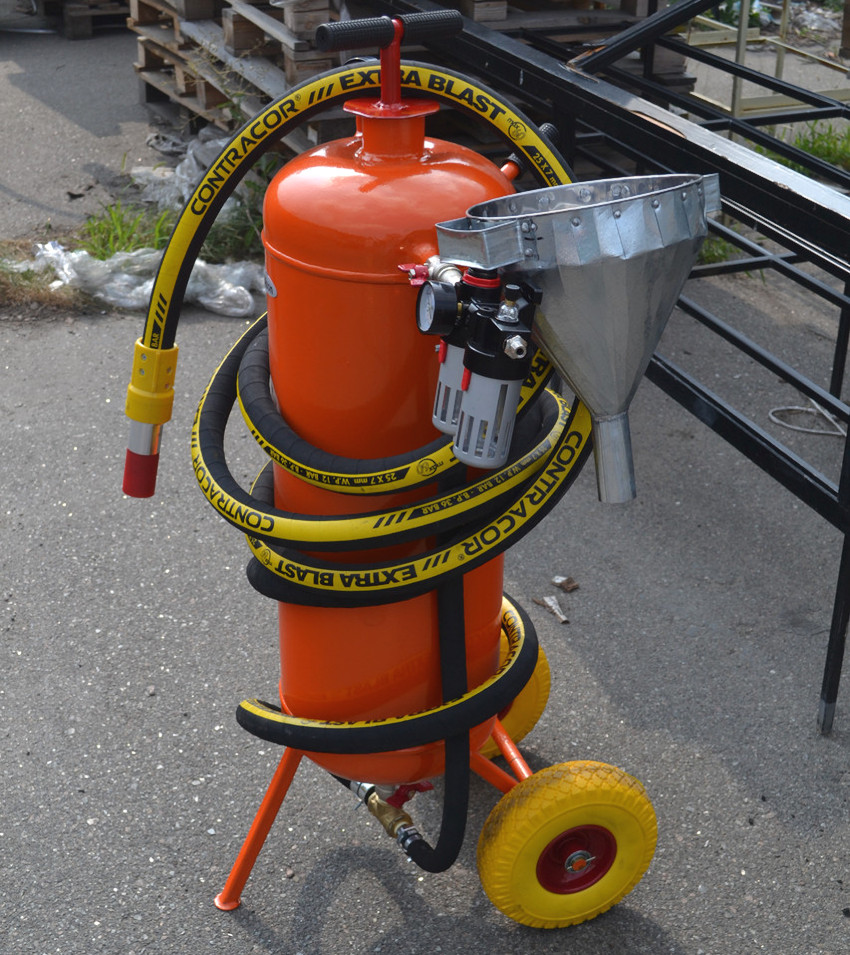

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

Выкатывают установку на улицу в сухую и теплую погоду.
Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Назначение пескоструйной установки

Пескоструйные установки используют при подготовке металлических, бетонных и иных конструкций для окрасочных работ. Летящие с высокой скоростью песчинки проникают во все имеющиеся неровности, отверстия, выпуклости и впадины. При многократном соударении абразивный материал вырывает мелкие частицы с поверхности, удаляются:

Остатки масляной пленки.
Старая грунтовка или краска.
Ржавчина и иные загрязнения.

Конструкциям не требуется обезжиривание. Они готовы к последующей обработке. Пескоструйные установки используют:

На судостроительных и судоремонтных предприятиях. Громадные поверхности днища очищают от моллюсков и других видов загрязнений.
При изготовлении тракторов, вагонов, танков и иной крупногабаритной техники при ремонте или изготовлении.
Очистки трубопроводов для транспортировки газа и нефти очищаются при проведении капитального или текущего ремонта.
При строительстве или реконструкции сооружений.
При декоративной обработке стекол или зеркал в изготовлении мебели, оформлении внутреннего пространства: создают рельефные и объемные композиции, обрабатывают с использованием трафаретов; наносят непрозрачные рисунки.

Работу выполняют:

На открытых площадках, обрабатываются большие площади, измеряемые десятками квадратных метров.
В закрытых камерах, при очистке небольших деталей.

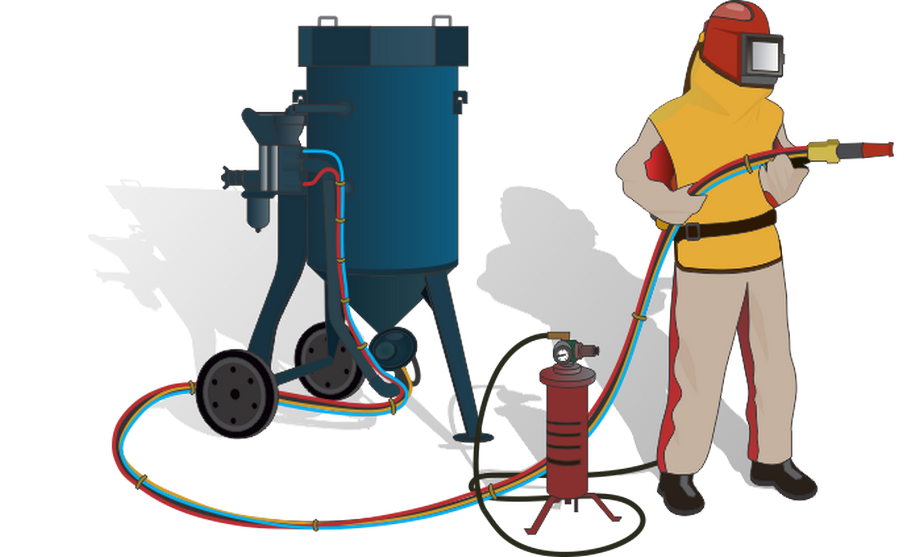

Что собой представляет пескоструйный аппарат: из каких элементов состоит

Пескоструй – это аппарат, подающий под большим давлением струи песка, которые очищают и полируют поверхности. Использование прибора позволяет не только качественно, но и быстро избавиться от загрязнений или, например, матировать стекло.

Пескоструйный аппарат состоит из компрессора, ресивера, емкости, пистолета и соединительных шлангов

Особенно пригодится прибор для небольших автомастерских, для хозяев, которые любят придавать старым вещам новый вид, а также просто для владельцев частных домов, где постоянно требуется наводить порядок. Наиболее удобным для работы считается пескоструйный пистолет с рециркуляцией, позволяющий использовать абразив повторно.

Как сделать пескоструй своими руками? Существует несколько способов. Для этого применяются 2 основные конструкционные схемы, главное отличие которых – механизм подачи абразивного песка в выходной такт. Несмотря на это, оба варианта требуют наличия практически одинаковых деталей для создания значимых узлов. Итак, в целом пескоструи состоят из таких элементов:

компрессор – основная деталь, нагнетающая воздух;
ресивер – элемент, который чаще всего изготавливается на основе газового баллона;
емкость небольшого объема – выполняется из огнетушителя или фреонового баллона, именно сюда помещается пескоструйный песок;
пистолет, через который и будет осуществляться подача абразива;
соединительные шланги.

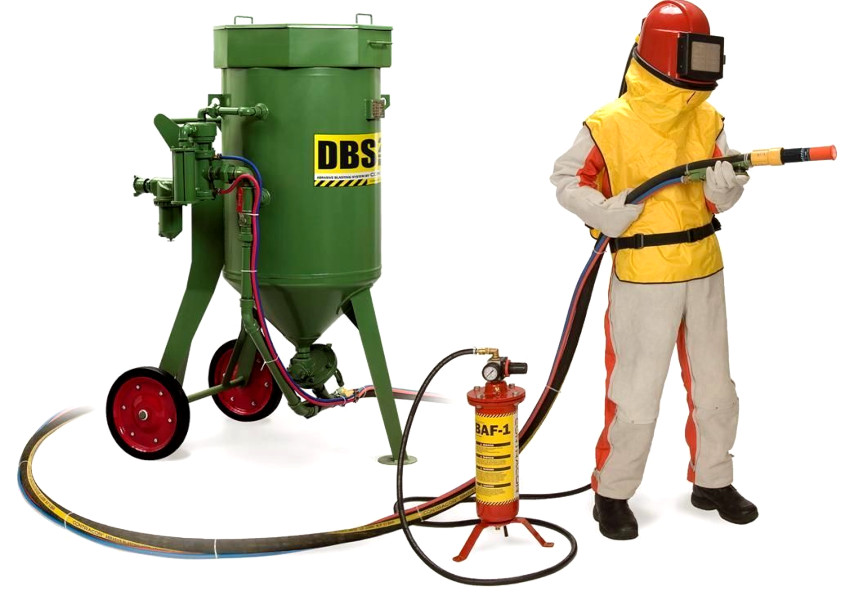

Пескоструй промышленного типа состоит из таких же компонентов как и бытовой

Все специалисты, изготавливающие самодельные пескоструйные аппараты, акцентируют внимание на том, что если хочется, чтобы прибор работал дольше, то требуется оборудовать его влагоотделителем. Если речь идет о поршневом компрессоре, деталь следует установить на входном такте подачи воздуха в систему фильтрации масла

Как сделать своими руками

При наличии всех исходных комплектующих и выборе правильной схемы сборки самостоятельно изготовленный пескоструйный аппарат практически не будет уступать фабричным образцам по своим возможностям.

Для изготовления пескоструйного аппарата своими руками потребуются следующие детали и материалы:

газовый или фреоновый баллон (в качестве емкости для песка);
компрессор;
шаровые краны;
отрезок водопроводной трубы (диаметром 2 дюйма) с резьбовой заглушкой на одном конце;
15-миллиметровые стальные тройники;
армированный шланг;
форсунка;
резиновые шланги для подачи воздуха;
штуцера;
средство герметизации резьбовых соединений (например, фум-лента).

В первую очередь нужно освободить баллон от остатков газа, после чего выкрутить из него вентиль.

Совет! Чтобы исключить возможность пожара или взрыва, нужно выкачать из баллона воздух с остатками газа с помощью компрессора.

В подготовленном баллоне высверливаются два отверстия: 12-миллиметровое в донной части – для подачи абразивной смеси из баллона, второе, двухдюймовое – на месте снятого вентиля. К верхнему отверстию приваривается отрезок водопроводной трубы для загрузки абразивного вещества в пескоструйный аппарат. В середине трубы сверлится отверстие, к нему приваривается труба в 15 мм, на свободном конце которой нарезается резьба и монтируется шаровой кран и тройник. К нижнему отверстию приваривается тройник для соединения баллона с компрессором и распылителем.

Баллон оснащается ножками или упорами, которые обеспечат устойчивость в процессе работы, также возможен вариант изготовления единой рамы с колесами для баллона и компрессора, чтобы обеспечить мобильность готового устройства.

Компрессор для пескоструйного аппарата может быть как покупным, так и изготовленным кустарно из подходящих комплектующих, например, из пневматического привода грузового автомобиля, электродвигателя и ресивера. Главное, чтобы нагнетатель имел мощность не менее 3 КВт и подавал воздух с производительностью около 500 литров в минуту.

Еще одним узлом будущего пескоструйного аппарата, к которому предъявляются высокие требования, является распылитель. Форсунка отвечает за конфигурацию абразивной струи, которая обеспечит наилучшее удаление посторонних веществ с поверхности очищаемой детали. Серийно изготавливаемые инжекторы выполнены из стали, покрытой слоем карбида вольфрама или бора, что гарантирует высокую износостойкость. Если возможность приобрести готовую форсунку для пескоструйного аппарата отсутствует, можно выточить ее на токарном станке или сделать самостоятельно из автомобильной свечи зажигания.

Примечание! Под воздействием абразивного потока самодельные пескоструйные форсунки быстро приходят в негодность, поэтому при интенсивном использовании аппарата заранее обеспечьте запас сменных форсунок.

Далее, основные части пескоструйного аппарата соединяются между собой: резиновый шланг от компрессора прикручивается к свободному концу верхнего тройника. Верхний тройник соединяется воздушной магистралью с нижним. К последнему свободному отверстию нижнего тройника прикручивается один конец металлизированного рукава, с другого конца рукава устанавливается форсунка для распыления абразивной смеси. В процессе сборки резьбовые соединения уплотняются фум-лентой.

Подробную информацию об устройстве самодельной пескоструйной установки из газового баллона можно посмотреть на следующем видео:

После пробного запуска для проверки надежности конструкции и герметичности соединений самодельный пескоструйный аппарат готов к использованию.

Яндекс Навигатор для Андроида: где скачать, как установить и пользоваться
Как подобрать песок для пескоструйного аппарата
Цены на оборудование для шиномонтажа
Сколько нужно вложить, чтобы открыть шиномонтаж

Устройство и принцип работы пескоструйного аппарата

Пескоструйный аппарат предназначен для быстрого очищения металла и бетона от налета, краски, лака и ржавчины. Конструктивно устройство состоит из следующих частей:

компрессора для нагнетания сжатого воздуха;
резервуара для песка;
высокопрочного сопла;
прочных резиновых шлангов.

Также в конструкцию входят элементы управления — запорные краны, манометр, фильтры.

В процессе применения аппарата из наконечника устройства под сильным давлением подается смесь воздуха и песка. Абразив быстро счищает с металла и камня грязь и коррозию, при этом не повреждая саму поверхность.

Процесс изготовления пескоструя

Сварите баллон под будущий самодельный пескоструй. Лучше всего, использовать емкость, в которой прежде содержался фреон. Срежьте при помощи ножовки по металлу верхнюю латунную часть такого баллона, предварительно выкачав остатки газа. После этого:

1. Подготовьте горловину баллона. Возьмите футорку, намотайте на нее фум ленту и вкрутите в горлышко баллончика. Соедините футорку и кран «мама-мама», получив отверстие под вентиль. Выполните три устойчивые ножки из металлических труб. Не забывайте, что «бывшее» горлышко станет впоследствии дном.

Вкрутите кран «папа-мама» с усиленным тройником. Надёжно затяните гаечным ключом все соединения. Возьмите шланг и соедините его с тройником.

2. На дне баллона выполните отверстие и вварите в него 32 муфту – у вас образуется засыпная горловина. К боковой части емкости приварите штуцер. Внимательно следите за тем, чтобы каждый сварной шов был максимально герметичным. Соедините кран «папа-мама» и штуцер, герметизируйте соединение. Закрепите шланг.

Очистите от ржавчины и окрасьте баллон с соединениями.

3. Пескоструйный аппарат должен обладать мобильностью. Поэтому к раме компрессора и нижней части баллона для абразива приварите колесики. Для того, чтобы пескоструйная обработка была эффективнее, в емкость для абразива вы можете установить специальный вибратор, снижающий опасность попадания внутри комочков материала.

4. Изготовление пистолета. Возьмите шланг. Если вы будете использовать «обычный» шланг, а не шланг высокого давления, проденьте на него кусок металлической трубы для защиты резины от значительных нагрузок. В противном случае, при эксплуатации аппарата, шланг может раздуть.

Возьмите сопло, которое мы выполнили из свечи зажигания. Отрежьте от ПВХ шланга на 12 мм небольшой кусок. Наденьте на свечу, и вставьте в грань на 22 мм. Соедините резьбовую грань с краном. Пистолет для пескоструйного аппарата готов.

5. Сварите пробку для засыпной горловины. Наденьте на нее прокладку.

Важно! Старые газовые баллоны отлично справляются даже со значительными механическими нагрузками. Если компрессор не оснащен ресивером, то изготовить его вы также можете из баллона

Соедините все элементы и пескоструй из газового баллона готов к использованию. Если у вас возникли вопросы по изготовлению аппарата, вам следует посмотреть фото процесса. А также чертежи и схемы работы оборудования.
