Паяльник своими руками

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

• Шариковая ручка простейшей конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
• Двухсторонний текстолит.
• Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
• Стальная или медная проволока диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

https://youtube.com/watch?v=niCA8vHEVco

Регулятор мощности паяльника своими руками: проверенные рабочие схемы (6 шт)

Не всем нравится покупать неизвестно что. А некоторым приятнее сделать регулятор мощности паяльника своими руками, ведь это тоже опыт. Большинство схем собирается на симисторах и тиристорах, сейчас их найти проще чем транзисторы. Работать с ними тоже проще, так как они либо открыты, либо закрыты, что позволяет делать схемы проще.

Корпус подберите любой

Простые схемы на тиристоре

При выборе схемы регулятора мощности для паяльника важны две вещи: мощность и доступность деталей. Представленный ниже регулятор мощности паяльника собран на широко распространённых деталях, которые найти не проблема. Максимальный ток — 10 А, что более чем достаточно для выполнения работ любого рода и для паяльников мощностью до 100 Вт. Тиристор в данной схеме использован КУ202н

Обратите внимание на подключение моста. Есть много схем с ошибкой в подключении. Этот вариант рабочий

Проверен не раз

Этот вариант рабочий. Проверен не раз.

Схема регулятора температуры для паяльника на тиристоре

При сборке схемы тиристор обязательно ставим на радиатор, чем он больше тем лучше. Схема проста, но когда она включена, создаёт помехи. Радио рядом не послушаешь и, чтобы убрать помехи, параллельно нагрузке подключаем конденсатор на 200 пФ, а последовательно дроссель. Параметры дросселя подбираются в зависимости от регулируемой нагрузки, но так как паяльники обычно не более чем на 80-100 Вт, то и дроссель можно сделать на 100 Вт. Для этого понадобится ферритовое кольцо наружным диаметром 20 мм, на которое намотано около 100 витков проводом сечением 0,4 мм².

Ещё один недостаток переведённой выше схемы — паяльник ощутимо «зудит». Иногда с этим мириться можно, иногда нет. Для устранения этого явления можно подобрав параметры конденсатора C1 так чтобы при выставленном на максимум переменном резисторе, подключённая лампа еле-еле светилась.

На других элементах но тоже без помех

Приведенный выше регулятор можно использовать для любой нагрузки. Приведем еще один аналог,но с использованием другой элементной базы. Регулировать можно не только мощность/температуру паяльника, но и любую другую нагрузку с небольшой индуктивной составляющей.

Видоизмененная схема для регулирования мощности паяльника и любой другой нагрузки с устраненным эффектом пульсации

Пульсация тут есть, но ее частота высока и она не будет восприниматься нашим зрением. Так что можно использовать не только как диммер для паяльника, но и для регулирования света от обычной лампы накаливания. Нужен ли диодный мост для регулировки мощности нагрева паяльника? Он не помешает, но необходимости в нем нет.

На тиристоре с высокой чувствительностью

Данная схема позволяет плавно изменять температуру паяльника от 50% до 100%. Есть два индикатора — питания и мощности. Светодиод наличия питания горит всегда во включенном состоянии, но при 75% мощности свечение более яркое. Индикатор мощности меняет интенсивность свечения в зависимости от режима работы.

Популярные статьи Удобное видеонаблюдение онлайн через интернет с помощью камер

Регулятор мощности для паяльника без помех

Чтобы регулятор поместился в корпус от зарядного устройства мобильного телефона, сопротивления используют СМД типа (1206). Все резисторы установлены на плате, кроме R 10. Некоторые могут быть составными (из последовательно соединенных резисторов собираем нужный номинал).

Для нормальной работы схемы требуется чувствительный тиристор (с малым током управления) и низким током удержания состояния (порядка 1 мА). Например, КТ503 (рассчитан на напряжение 400 В, Ток управления 1 мА). Остальная элементная база указана на схеме.

Если собрали, но напряжение не регулируется

Если собранный регулятор ничего не регулирует — не меняется температура паяльника — дело в тиристоре. Схема, вроде, работает, а ничего не происходит. Причина — тиристор с низкой чувствительностью. Токи, которые протекают в схеме, недостаточны для открытия. В таком случае стоит поставить аналог с более высокой чувствительностью (токи управления более низкие).

Один из вариантов корпуса, в который можно спрятать самодельный регулятор мощности для паяльника

Еще может регулятор работать, но паяльник начинает «зудеть». Решается такая проблема установкой дросселя на выходе (перед паяльником). Емкость надо подбирать — зависит от паяльника. Второй вариант решения — аналоговая схема управления, а это уже другая схема.

Ну, и при проблемах с работой ищите либо неисправные детали, либо неправильно подобранные компоненты. Обычно проблема в этом.

Использование зажигалки

Этот мини-паяльник можно собрать в кратчайшие сроки. Его основой будет газовая зажигалка с пьезоэлементом, также понадобится малярный скотч и толстая медная проволока (её толщина должна быть от 1 до 3 мм).

Создание мини-паяльника в данном случае начинается с обматывания проволоки вокруг карандаша или другого подобного предмета. Необходимо сделать 5 витков подряд, после чего можно вытащить карандаш.

Далее, с удобной стороны, примерно в двух сантиметрах от витков проволока загибается таким образом, чтобы получился прямой угол. А с другой стороны на том же расстоянии от витков проволока просто отрезается.

Прямой конец получившегося медного элемента нужно обработать, допустим, при помощи наждачной бумаги, чтобы он был острым, как иголка. Именно этот конец будет жалом самодельного мини-паяльника.

Потом надо примерить, как этот провод будет сочетаться с зажигалкой. Конец проволоки в виде прямого угла должен располагаться ниже, а витковая часть вместе с жалом должна находиться непосредственно над отверстием, из которого выходит пламя.

Теперь надо изолировать зажигалку при помощи скотча, то есть обмотать её в месте крепления к проволоке от 5 до 7 раз.

Затем проволоку устанавливают на своё место и снова обматывают всю конструкцию скотчем. Готово! Мини-паяльник из обычной зажигалки хорош тем, что не требует подсоединения к батарейкам или к электросети.

Для пайки подобным мини-паяльником лучше выбирать трубчатый припой с флюсом в сердцевине. И в процессе работы не стоит держать зажигалку в режиме горения больше пяти секунд, иначе внутренний нажимной механизм может расплавиться.

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

• Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
• Кусок стальной проволоки толщиной 0,8 мм.
• Медная проволока для жала.
• Корпус шариковой ручки.
• Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
2. надфилем или лобзиком отпилить один из выводов .
3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Делаем самодельный электропаяльник импульсного типа

Для изготовления импульсного паяльника своими руками есть две мотивационные причины:

• низкое качество заполонившей наш рынок китайской продукции;
• высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.

Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.

Инструкция по изготовлению простейшего паяльника импульсного типа.

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.

Схема простейшего паяльника

Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.

Фото разобранного трансформатора

Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)

Фото трансформатора с уменьшеной катушкой

При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).

Один виток медной шины

Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.

Фото вторичной обмотки изолированной стеклотканью

После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.

Видео: Импульсный паяльник своими руками.

Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.

Фотография закрепленного жала

В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.

Изображение готового паяльника

Перечислим основные материалы, которые нам понадобились для изготовления паяльника:

• силовой трансформатор;
• медная шина;
• медная проволока для жала;
• материал для рукояти.

Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.

Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.

Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.

Схема типичного адаптера

Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.

Фото частично разобранного трансформатора

После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.

Установка в корпус

В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать. На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода

Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Что происходит при первичном включении: некоторые нюансы, которые нужно учесть

Когда готовый паяльник с питанием от 12 В впервые включается в сеть, и нихром раскаляется, стеклоткань под ним начинает сильно дымить. Этого не следует пугаться – изоляционный слой не сможет прогореть. Упомянул я об этом потому, что один из «мастеров» пытался мне высказать, что паяльник, собранный по моему методу, неработоспособен. А такой вывод он сделал только на основании возникновения дыма после первичной подачи питания на нагреватель.

Спустя буквально минуту, стеклоткань перестанет дымить. Немного подождав, можно попробовать расплавить припой. И вот тут есть ещё один нюанс. Если мощности паяльника недостаточно, чтобы расплавить толстый пруток олова, это не значит, что изготовленный паяльник неработоспособен. Для подобного материала требуются большие мощности и температуры. Стоит взять в качестве припоя тонкую оловянную проволоку. С ней работа пойдёт веселее.

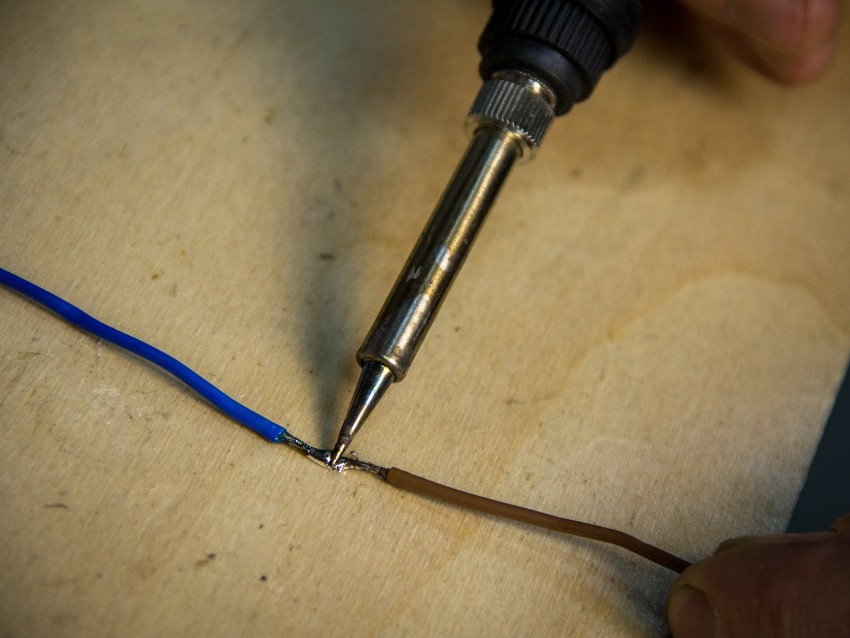

Предлагаю посмотреть несколько фотопримеров работы с новым паяльником.

Тонкая оловянная проволока – вот, что нужноОблудить провода такой паяльник сможет без проблемГотовая спайка – не хуже, чем заводским устройством

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

• Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
• Нарежьте резьбу на корпусе чашечки.
• Проволоку согните в кольцо.
• Изготовьте плату из текстолита и припаяйте к ней провода.
• Кольцо и проволоки припаяйте к резистору.
• Закрепите жало в подготовленном отверстии.
• Положите изоляцию;
• Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Последовательность действий для сборки инструмента

Описание процесса приводится схематически, так как выполнение обычно затруднений не вызывает.

1. Из медной проволоки изготавливается жало. Один конец медной проволоки затачивается под двусторонний угол 40-45 градусов. Но это не обязательно, заточка может быть произведена и под другую, более привычную в работе, форму жала. Места обработки нужно залудить.

Замешивается электроизоляционная масса из талька и силикатного клея. Должна получиться тестообразная масса. Во время работы с этим тестом все время придется бороться с его липкостью путем периодического посыпания рук и инструмента порошком талька.

Подготовленное жало нужно плотно обернуть медной фольгой, оставив будущую рабочую часть (10 мм) свободной.

Поверх медной фольги создается тонкий слой из подготовленной изолирующей массы. Высушить этот слой до полного запекания можно над источником тепла при температуре 100-150 градусов.

Теперь можно наматывать спираль из нихромовой проволоки. Следует помнить, что витки должны ложиться плотно, а длина прямых концов оставляется 30 мм для прямого и 60 мм для заворотного.

Обмотка покрывается электроизолирующей смесью и высушивается опять до полного запекания.

Длинный конец укладывается на трубку так, чтобы между ним и прямым было максимальное, примерно равное диаметру конструкции, расстояние. Еще одна обмазка смесью, еще одно запекание, и нагревательный элемент с вмонтированным в него жалом готов.

Процесс пайки требует специфических навыков: умение разбираться в разновидностях флюсов, припоев, подготовить инструмент, детали к пайке, выбрать необходимую температуру и залудить, и главное — соблюдать меры безопасности. Знание этих нюансов поможет научиться практически каждому домашнему мастеру правильно паять паяльником.

Кроме самодельных паяльников на 12 вольт, можно научиться собирать паяльные станции своими руками — все тонкости этого процесса можно узнать в этом тексте.

Торчащие концы нихрома примерно до половины также покрываются изолирующим составом и сушатся. После запекания приходится визуально контролировать целостность покрытия. При обнаружении изъянов они устраняются путем заделки смесью с последующей сушкой.

Осталось собрать паяльник: протянуть шнур сквозь отверстие в рукоятке, соединить концы нихрома с оголенными концами шнура, не забыв заизолировать места соединения по уже проверенной методике.

На нагревательный элемент надевается подготовленный кожух, который одним концом входит в рукоятку, второй конец желательно зафиксировать металлическим колпачком с отверстием, исключающим его контакт с медной начинкой нагревателя. Можно также ограничиться хомутом.

Важно! Готовый паяльник можно включать, как уже говорилось, в сеть через трансформатор или в 12-вольтовый блок питания, рассчитанный на ток в 1 А.
Таким паяльником можно работать с микросхемами, но следует позаботиться о защите от статического электричества. Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать

Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок

Альтернативный вариант такому паяльнику представляет интерес для тех, кто неприхотлив к внешнему виду прибора, которым придется работать. Фишка такого решения в том, что в качестве нагревательного элемента используется резистор ПЭВ-10 или ПЭВ-7,5. Остается вставить жало, которое фиксируется в медной трубке, плотно всаженной внутрь резистора, и позаботиться о хорошей фиксации контактов резистора, которые не выдерживают определенных механических нагрузок.

Паяльник из керамического резистора С5-35В

Керамический терморезистор обладает следующими свойствами:

1. способность выдерживать повышенную температуру;
2. мощностью от 2 до 160 Ватт;
3. изготавливается из жаростойкой керамики.

Эти свойства позволяют применять его как один из основных элементов для изготовления паяльного прибора. Он может использоваться при ремонте автомобиля или других работ в гараже. Главное преимущество в том, что он может питаться от прикуривателя или 12-вольтового аккумулятора.

https://youtube.com/watch?v=yFHqd2w1ZE0

С одной стороны высверливаем отверстие под наконечник. С другой стороны наворачиваем резьбу под стопорную гайку. К гайке крепим рукоятку. К контактам резистора подключаем провода для питания от аккумулятора или прикуривателя.

Необходимые материалы и инструменты

Для изготовления паяльника много материала не понадобится, и его можно легко найти у себя дома. Это медная проволока для изготовления непосредственно спаивающей основы, медная фольга, жестяная трубка (для кожуха) и нихромовая проволока, рукоятка (желательно пластмассовая), электрошнур в термостойкой изоляции, силикатный клей, тальк для электроизоляционной массы.

Иногда трудно найти медную фольгу. Можно воспользоваться фольгированным стеклотекстолитом. Его часто применяют при изготовлении печатных схем и плат. Если таковые дома отсутствуют, можно обратиться в магазин и за 200 рублей приобрести необходимый материал. Чтобы получить один лист медной фольги, нужно нагреть стеклотекстолит при помощи обыкновенного утюга и, разделив его на тонкие пластины, потянуть за уголок, намотать на круглую палочку.

Основным элементом является трансформатор 220/12 вольт, через который паяльник будет получать энергию от электросети. Часто используют ТВК-11ОЛ. Его можно найти в старых ламповых телевизорах.

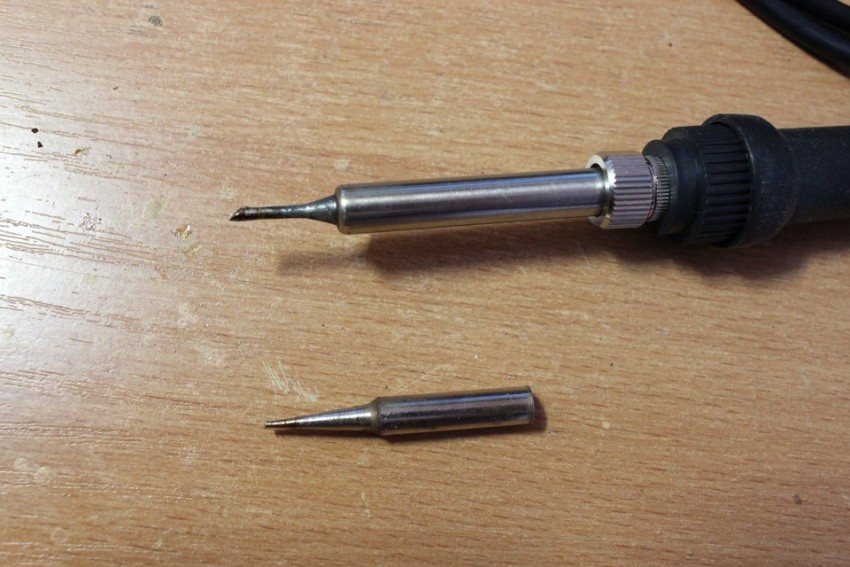

Доработка жала паяльника.

Необходимые следующие инструменты:

• пинцет;
• плоскогубцы;
• кусачки;
• пластины или дощечки для обмазывания клеевой массой;
• плита (электро- или газовая);
• ветошь.

Устройство инструмента

Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.

Паяльники небольшой мощности

Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:

• стальная трубка (4);
• предохранительный кожух (5) с уплотнительным кольцом (6);
• контактная клемма (7);
• витой провод питания (9);
• ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.

На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.

На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.

Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.

Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.

К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.

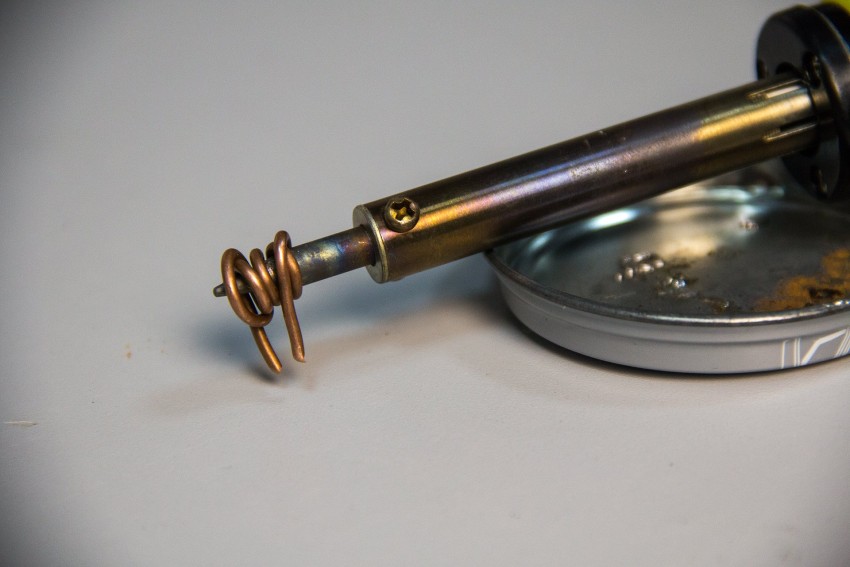

Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.

Газовый паяльник

В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.

Инфракрасный паяльник

Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.

Паяльная станция

В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).

К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.

Оборудование для соединения пластиковых труб

Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.

Температурные регуляторы для паяльника

Первый вариант — регулятор температуры своими руками «с нуля» из тиристора, диода (1 А, 400–600 В), конденсатор (50–100 В) на 4.7 мкФ, резистора (30 кОм), резистора регулировочного (47 кОм).

Базой терморегулятора выступает переменный резистор, тиристор изолируют термоусадкой. Готовый узел размещают в корпусе БП, например, от телефонной зарядки.

Второй вариант: приспособить уже готовый прибор — диммер для настройки температуры паяльника, так называется устройство для регулировки света ламп накаливания. Так как последние применять стали реже, то и много таких приборов не используется.

Подключение диммера, чтобы создать паяльник с регулировкой температуры предельно простое — последовательно к жилам его кабеля питания в любом порядке. Процесс не сложнее подсоединения проводов к розетке, он почти аналогичен. В роли корпуса удобно использовать переноску на две розетки, которые можно вынуть.

Одну секцию оставляют, в другую вставляют диммер (теперь это регулятор для паяльника), вилку кабель паяльника помещают в такую модифицированную переноску, ручкой прибора регулируют напряжение, соответственно, и нагрев.
