Конструкция кабеля
Номинальный диаметр медных токопроводящих жил
(см. ): 0,32 мм; 0,4 мм; 0,5 мм; 0,64 мм; 0,7 мм.
В телефонных кабелях ГЕРДА-ТП изоляция жил может быть (на выбор, см. ):
- полиэтиленовая «П»,
- пленкопористая полиэтиленовая «пп»,
- сшитый полиэтилен «Пс»,
- кремнийорганическая резина «Р».
Изоляция жил кабелей ГЕРДА-СТ выполнена из полиэтилена «П».
Изоляция жил станционных кабелей ГЕРДА-ТС изготавливается из материалов:
- ПВХ «В»,
- полиэтилена «П»,
- сшитого полиэтилена «Пс»,
- термопластичного эластомера «Т».
Изолированные жилы, резко отличающиеся по цвету изоляции, скручены в пары (тройки).
Кабели с числом пар (троек) до 100 включительно могут быть скручены методом повивной скрутки или методом пучковой скрутки.
При повивной скрутке все пары (тройки) могут иметь:
- индивидуальную расцветку (см. );
- наличие одной счетной и одной направляющей пары с расцветками, отличающимися от всех остальных пар в повиве и между собой;
- цифровую маркировку.
При пучковой скрутке сердечник кабеля с числом пар (троек) до 100 включительно выполнен из групп (элементарных 5-ти или 10-ти парных пучков) с отличительной расцветкой скрепляющих нитей (см. ). В кабелях с числом пар более 100 сердечник скручивается из главных пучков, состоящих из 50 или 100 парных пучков.
По согласованию с заказчиком в центре сердечника могут размещаться 2 сигнальные жилы (для 10÷100 парных кабелей) или 4 сигнальные жилы (для 100 и более парных кабелей).
Кабели, предназначенные для прокладки в условиях повышенной влажности, изготавливаются с водоблокирующими лентами «в» или с гидрофобным заполнителем «З».
Кабели с индексом «FR» – огнестойкие, их изоляция жил выполнена из кремнийорганической резины. Такие кабели сохраняют работоспособность не менее 180 минут в условиях воздействия открытого пламени и температуры +750°С (ПО1 по ГОСТ 31565-2012).
Кабели ГЕРДА-ТП и ГЕРДА-ТС имеют общий экран из алюмополимерной ленты с луженной дренажной жилой.
Оболочка кабелей с обозначением материала «П» изготавливается из полиэтилена, при наличии индекса «нг(А)-HF» – из полимерных композиций, не содержащих галогенов.
Кабели с обозначением материала «В» имеют оболочку из ПВХ пластикатов, с индексом «нг(А)» – из ПВХ композиции пониженной горючести, с индексом «нг(А)-LS» – пониженной пожароопасности и низким уровнем дымогазовыделения. У кабелей с обозначением материала «Т» оболочка изготавливается из термопластичных эластомеров, имеющих расширенный диапазон рабочих температур: от минус 50° до +125°С.
Специальные кабели ГЕРДА-СТ имеют алюминиевую оболочку «А» обеспечивающую защиту от повышенных электромагнитных влияний.
Оболочка кабелей, предназначенных для подвеса на опорах линий связи, накладывается одновременно на сердечник кабеля и стальной трос, выполняющий функцию несущего элемента.
Кабели могут иметь броню из стальных оцинкованных проволок или из стальных оцинкованных лент, наружные защитные покровы соответствуют ГОСТ 7006.
Кабели, к которым предъявляются повышенные требования к внешним воздействующим факторам, могут быть изготовлены в следующих исполнениях:
«Т» — теплостойкое (до +200°С, для материала «Т»);
«ХЛ» — холодостойкое;
«ЭХЛ» — стойкое к экстремально холодным условиям, монтаж кабелей до минус 40°С;
«УФ» — стойкое к ультрафиолету;
«Х» — стойкое к кислотам, щелочам и средам с высоким содержанием сероводорода;
«М» — маслобензостойкое;
«ЗГ» — оболочка, стойкая к грызунам, муравьям и термитам;
«ДВ60» — срок службы не менее 60 лет.
Таблица 6. Условное обозначение при заказе:
| ГЕРДА-КОУ- | – | – | – | – | – | – | – | ||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12* | 13 | 14 | 15 |
Тип изделия: Кабель оптический универсальный
- тип сердечника
- “-” – Модульный
- “Т” – трубчатый
- “Ш” – шнур
- несущий трос
- “-” – трос отсутствует
- “Тр” – наличие в конструкции несущего троса
- тип брони
- “-” – отсутствует
- “К” – из стальных проволок
- “Б” – из стальных лент
- “Кв” – из синтетических волокон
- “Кс” – из стеклопластиковых стержней
- “К2” – 2-х слойная из стальных проволок
- “Б2” – 2-х слойная из стальных лент
- “Кв2” – 2-х слойная из синтетич. волокон
- “Кс2” – 2-х слойная из стеклопл. стержней
- показатель пожароопасности
- “-”
- “нг(А)”
- “нг(А)-LS”
- “нг(А)-HF”
- “нг(А)-FRHF”
Показатель зависит от материала оболочки – см. таблицу 5
- тип ЦСЭ
- “-” – нет ЦСЭ (трубчатый)
- “С” – cтальной ЦСЭ
- “Д” – диэлектрический ЦСЭ
- несущий трос
- “-” – трос отсутствует
- “Тр” – наличие в конструкции несущего троса
- тип несущего троса
- “-” – трос отсутствует
- “с” – стальной
- “д” – синтетический
- специальные показатели
- “П” – оболочка из полиэтилена
- “В” – оболочка из ПВХ пластикатов
- “Т” – повышенная теплостойкость
- “ХЛ” – хладостойкий (до -60°)
- “ДГ” – дугостойкий
- “М” – маслостойкий
- “LТх” – пониженная токсичность
- число элементов в повиве, несколько элементов указываются через дефис
- “01, 04 – 12” – 01-для трубчатого сердечника; от 04 до 12 для модульного сердечника
- “в” – водоблокирующая лента
- “а” – алюмофлекс
- “-” – для исполнения “Ш”
- количество оптических модулей (ОМ) в повиве сердечника
- “01…12” – указать количество ОМ от 1до 12
- “-” – для исполнения Ш
- число ОВ в кабеле: “1…144”
- тип оптического волокна (ОВ)
- “Е1” – стандартное одномодовое
- “Е2” – одномодовое с минимизированными потерями
- “Е3” – одномодовое с дополнительным окном прозрачности
- “Е4” – одномодовое со смещенной дисперсией
- “Е5” – одномодовое с ненулевой смещенной дисперсией
- “МГ1” – многомодовое градиентное 50/125 мкм
- “МГ2” – многомодовое градиентное 62,5/125 мкм
- Покрытие ОВ
- “-” – покрытие отсутствует
- “tb” – Плотное буферное покрытие (tight buffer) 900 мкм
- токопроводящие жилы
- “-” – жилы отсутствуют
- “М1-М10” – нелуженые от 1 до 10
- “Мл1-Мл10” – луженые от 1 до 10
- Допустимая растягивающая нагрузка (кН): “0,4…80”
Примечание: * – в случае использования в кабеле различных типов ОВ через символ «/» записываются количества и типы всех оптических волокон. Пример 4Е1/6Е5/2МГ1 – 4 стандартных одномодовых ОВ, 6 одномодовых ОВ с ненулевой смещенной дисперсией, 2 многомодовых градиентных ОВ 50/125 мкм.
| Таблица 7. Пример условного обозначения при заказе | |
|---|---|
| Пример обозначения | Описание |
| ГЕРДА-КОУ-К-нг(А)-HF:С-07-06:048МГ1-Мл1-7ТУ 3587-020-76960731-2010 | Кабель оптический универсальный, с модульным сердечником, со стальным центральным силовым элементом (ЦСЭ),с 7 элементами в повиве, с 6 оптическими модулями (ОМ), с 1 луженой токопроводящей изолированной жилой, с 48 многомодовыми градиентными оптическими волокнами (ОВ) 50/125 мкм, с броней из стальных проволок, с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 7 кН |
| ГЕРДА-КОУ-Б-нг(А)-FRHF:Д-В-06/1,8(в)-03:24Е1-3ТУ 3587-020-76960731-2010 | Кабель оптический универсальный огнестойкий, с модульным сердечником, с диэлектрическим центральным силовым элементом (ЦСЭ),с 6 элементами в повиве, с 3 оптическими модулями (ОМ), с 24 стандартными одномодовыми оптическими волокнами (ОВ), с броней из стальных лент, с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 3 кН |
| ГЕРДА-КОУ-Ш-нг(А)-HF:В-4Е1tb-1ТУ 3587-020-76960731-2010 | Кабель оптический универсальный, распределительный, с 4 стандартными оптическими волокнами в плотном буферном покрытии (tight buffer), с оболочкой из материала, не распространяющего горение и не содержащего галогенов, с растягивающей нагрузкой 1 кН |
Обозначение типа кабельного ввода
| ГЕРДА-КВ | Б | М |
| 1 | 2 | 3 |
- Ex-кабельный ввод 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da IP66/IP68 при давлении до 10 атм в течение часа
- Устройство крепления и заземления брони
- ” ” – нет (кабельный ввод для небронированного кабеля)
- “Б” – с устройством крепления и заземления брони (ввод для бронированного кабеля)
- Устройство для присоединения металлорукава, трубы или соединителя
- ” ” – нет
- “М” – устройство для присоединения металлорукава ГЕРДА-МГ
- “РВ” – внутренняя резьба для присоединения трубы или соединителя
- “РН” – наружная резьба для присоединения трубы или соединителя
- “Тр” – цанговое крепление трубы, нарезание резьбы не требуется
Конструкция кабеля
Жилы
Кабели ГЕРДА-КСд выпускаются с многопроволочными медными жилами или медными лужеными «л» жилами (ГОСТ 22483) 5 класса, жилы секторной формы «мс» сечением от 50 до 240 мм² — 2 класса.
Номинальное сечение скрученных жил, пар «х2», троек «х3», четверок «х4» указано в таблице 1. По согласованию с заказчиком допускается изготовление кабелей с жилами сечением от 0,50 до 35 мм² 2 класса гибкости по ГОСТ 22483.
В огнестойких кабелях «FR» поверх токопроводящих жил наложена обмотка из двух слюдосодержащих лент, которые при пожаре не позволяют жилам замыкаться между собой.
Изоляция жил может быть изготовлена из материала (см. таблицу 2):
- «П» — полимерная композиция, не содержащая галогенов,
- «Пс» — сшитый полиэтилен,
- «Т» — термопластичный эластомер.
Маркировка изолированных жил цветовая или цифровая (в виде арабских цифр, с расстояниями между ними не более 50 мм). Предпочтительный цвет изоляции жил, скрученных в общий сердечник, указан в таблице 3.
Жилы сечением от 0,35 до 2,5 мм² могут быть скручены в пары «х2», тройки «х3» или четверки «х4».
Кабели с общей скруткой жил могут иметь одну жилу заземления «(PE)» желто-зеленого цвета.
Индивидуальный экран
В кабелях 0,15/0,25 кВ каждая жила (пара, тройка, четверка) может иметь индивидуальный экран:
- «Э» — обмотка из алюмофольгированной пленки (алюмофлекс) с медной многопроволочной луженой дренажной жилой (конструкция дренажной жилы приведена в таблице 4),
- «Эм» — оплетка из медных проволок,
- «Эл» — оплетка из медных луженых проволок,
- «ЭЭл» — поверх обмотки из алюмофлекса наложена оплетка из медных луженых проволок,
- «Эмф» — обмотка из меднофольгированной пленки с медной многопроволочной луженой дренажной жилой.
В кабелях 0,6/1 кВ каждая жила может иметь индивидуальный экран «Эм» или «Эл».
Поверх каждого индивидуального экрана наложена изолирующая полимерная пленка, поэтому между соседними экранами отсутствует электрический контакт. По согласованию с заказчиком поверх каждого индивидуального экрана может быть наложен экструдированный слой из полимерного материала, идентичный материалу оболочки.
Сердечник
В кабелях с общей скруткой жил сечением свыше 10 мм² внутренний промежуток между жилами заполняется корделем. Поверх сердечника кабеля наложена водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки.
Общий экран
Поверх обмотки из водоблокирующей ленты может быть наложен общий экран вида:
- «Э», «Эм», «Эл», «ЭЭл», «Эмф» — в кабелях 0,15/0,25кВ;
- «Эм», «Эл» — в кабелях 0,6/1 кВ, под общим экраном накладывается экструдированная внутренняя оболочка.
Заполнитель
Для придания кабелю круглой формы и для заполнения наружных промежутков между жилами — поверх общего экрана или водоблокирующей ленты накладывается:
- экструдированный разделительный слой — в небронированных кабелях,
- экструдированная внутренняя оболочка — в бронированных кабелях.
Броня
Кабели могут иметь броню:
- «К» — оплетка из стальных оцинкованных проволок диаметром (0,30-0,40) мм,
- «Б» — стальные оцинкованные ленты толщиной (0,20-0,30) мм.
Наружная оболочка
Наружная оболочка может быть изготовлена из материала (см. таблицу 2):
- ПВХ пластикат пониженной пожарной опасности,
- полимерная композиция, не содержащая галогенов,
- термопластичный эластомер.
Цвет наружной оболочки кабеля определяется при заказе, при отсутствии указаний оболочка изготавливается черного цвета.
Преимущество кабельного ввода ГЕРДА
Установлена заглушка отверстия под кабель, изготовленная из трудногорючего, ударопрочного и химически стойкого пластика. Позволяет применять кабельный ввод без смонтированного кабеля. При монтаже кабеля заглушка удаляется
- Материал изготовления кабельного ввода:
- никелированная латунь (по умолчанию)
- «Л» – латунь
- «Н» – нержавеющая сталь
- Различные типы присоединительной резьбы:
- «М» – метрическая с шагом 1,5 по ГОСТ 24705
- «G» – трубная цилиндрическая ГОСТ 6357
- «N» – коническая K по ГОСТ 6111 (NPT)
- «R» – коническая R по ГОСТ 6211 (BSPT)
Резьба типа «M» и «G» может изготавливаться удлиненной (Д)
- Всего лишь одно уплотнительное кольцо со вставкой на весь диапазон диаметров кабеля. Кольцо невыпадающее, поэтому его не потерять случайно
- Максимально широкий диапазон диаметров кабеля – по сравнению с вводами других производителей он больше до 30%
- Уплотнительное кольцо защищает кабель от выдергивания и скручивания, а также обеспечивает защиту от воздействия окружающей среды
- Резиновое маслобензостойкое кольцо в основании ввода не позволяет пыли и влаге проникнуть через резьбовое соединение внутрь электрооборудования. Кольцо установлено в специальный паз, поэтому при закручивании ввода кольцо не повреждается и не раздавливается

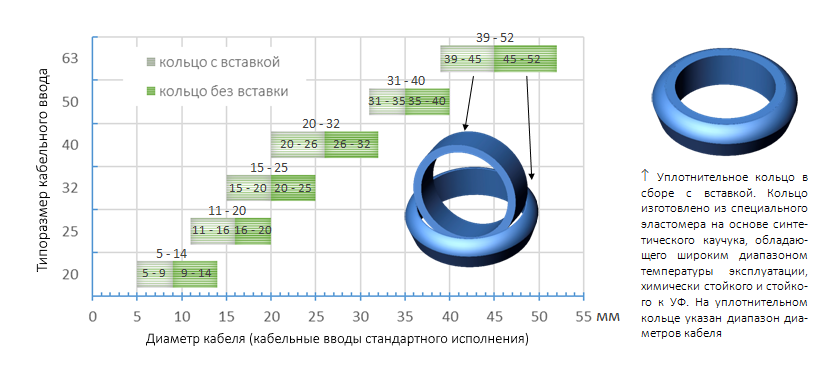

Допустимый диаметр кабеля
Допустимый диаметр кабеля зависит от Ex-маркировки кабельного ввода:
- 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X – стандартное исполнение, максимально широкий диапазон диаметров кабеля (см. таблицу 1),
- 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da – усиленное исполнение, диапазон диаметров кабеля несколько меньше (см. таблицу 2), но при этом обеспечивается максимальная стойкость к выдергиванию и скручиванию кабеля. Кабельный ввод предотвращает выскальзывание кабеля при приложенном к нему усилии растяжения, равным в ньютонах 20-кратному значению (в мм) диаметра кабеля.
Кабельные вводы стандартного и усиленного исполнения отличаются друг от друга только нанесенной на корпус лазерной маркировкой, других конструктивных отличий нет. При отсутствии указаний от заказчика поставляются кабельные вводы с Ex-маркировкой 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X (стандартного исполнения). Чтобы заказать кабельный ввод усиленного исполнения, в коде заказа нужно указать Ex-маркировку, например: ГЕРДА-КВ-М20 1Ex e IIС Gb / 2Ex nR IIC Gc / Ex ta IIIC Da
| Таблица 1. Диаметры кабелей вводов стандартного исполнения 1Ex e IIC Gb X / 2Ex nR IIC Gc X / Ex ta IIIC Da X | |||
|---|---|---|---|
| Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |
| минимум | максимум | ||
| 20 | 5 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
| 25 | 11 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
| 32 | 15 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
| 40 | 20 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
| 50 | 31 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
| 63 | 39 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
| Таблица 2. Диаметры кабелей вводов усиленного исполнения 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex ta IIIC Da | |||||
|---|---|---|---|---|---|
| Типоразмер кабельного ввода | Диаметр кабеля, мм | Тип резьбы | |||
| Уплотнительное кольцо с установленной вставкой | Уплотнительное кольцо без вставки | ||||
| минимум | максимум | минимум | максимум | ||
| 20 | 6 | 9 | 11 | 14 | М20, G½ʺ, K½ʺ, R½ʺ |
| 25 | 13 | 16 | 16 | 20 | М25, G¾ʺ, K¾ʺ, R¾ʺ |
| 32 | 18 | 20 | 22 | 25 | М32, G1ʺ, K1ʺ, R1ʺ |
| 40 | 22 | 26 | 28 | 32 | М40, G1¼ʺ, K1¼ʺ, R1¼ʺ |
| 50 | 32 | 35 | 36 | 40 | М50, G1½ʺ, K1½ʺ, R1½ʺ |
| 63 | 39 | 45 | 46 | 52 | М63, G2ʺ, K2ʺ, R2ʺ |
Подробнее см. файл “Каталог кабельные вводы серии ГЕРДА-КВ и аксессуары.” (сслыка на PDF вначале этой страницы)
Все на своих местах. Идеальный завод для кабеля «Герда»
На обход всего предприятия мы потратили минут 40, вообще завод удивляет своей гармоничностью и умным подходом к организации пространства: здесь все на своих местах и нет никакой путаницы даже для впервые пришедших. Кажется, что именно на таком предприятии и должен производиться самый знаменитый кабель в России под брендом «Герда».
— Вы говорили про «Герду», которая является вашим основным заказчиком; компании в этом году исполняется 30 лет! В реалиях современной России – это, по сути, максимальный срок. Что бы вы, как директор, стоящий на руководящем посту с момента основания завода, могли пожелать «Герде»?
— «Герде» я желаю процветать, новых творческих успехов, желаю расшириться на рынке сбыта, а также здоровья акционеру и всем его работникам.
— В завершение нашей беседы, Дмитрий, скажите, вы смотрите наши шоу: Review, пятничный Live? Может, что особенно запомнилось? Могли бы вы посоветовать, на что нам обратить внимание?
— Я смотрю с удовольствием, но самый ваш большой фанат – это наш технолог Лариса Васильевна, она ни одной вашей программы не пропускает. А я больше люблю читать.
— Супер! Это кому что больше нравится: смотреть, читать или слушать. У нас вот новый подкаст вышел — «Полимерный подкаст», потом все наши видео-форматы можно слушать на Kabel.Fm. Я лично очень рад, что вы следите за нашим творчеством и хотел бы вам подарить небольшие сувениры: наш тотемный кабельный барабан и фирменную лампу. Команда RusCable желает Донкабелю дальнейшего процветания!
— Спасибо вам! Приезжайте еще, будем ждать.
— Спасибо, что приняли нас. И более вкусной столовой я пока больше нигде не встречал!
Беседовал Александр Гусев, генеральный директор медиахолдинга “РусКабель”
Совсем скоро на нашем YouTube-канале смотрите большой материал о заводе “Донкабель”, а пока можно прочитать интервью в нашем 241 номере журнала Insider
7.0
Cообщение об ошибке
Добро пожаловать на завод «Донкабель»
Донкабель — известный производитель кабельно-проводниковой продукции, на предприятии выпускают монтажные, силовые, контрольные кабели и провода для воздушных линий, однако основной упор сделан на выпуск именно монтажного кабеля. Большинство необходимых операций выполняются непосредственно на предприятии (от получения проволоки из медной катанки до нанесения маркировки на готовые изделия и их упаковки), для этого в арсенале Донкабеля имеются два производственных корпуса, участок металлообработки, участок обработки фильер, испытательная лаборатория и свой автопарк.
В жарком (42°С) Пролетарске мы были впервые, и, подъезжая к территории завода, ожидали увидеть типичную картину: промзону с невзрачными зданиями и заставленной территорией. Каково же было наше удивление, когда мы вышли из машины — небольшое опрятное здание с облагороженной территорией: клумбы с цветами, всевозможные виды сосен, кусты роз, которые замечательно пахнут и аккуратная аллея, пройдя по которой мы попали к центральному входу предприятия. Здесь нас уже ждал генеральный директор завода «Донкабель» — Дмитрий Михайленко.
И как вы думаете, куда нас пригласили сразу после дороги? Конечно в столовую, где по-домашнему вкусно кормят каждого работника завода. Надо отметить, что своя столовая — это огромный плюс руководству!
После обеда пора и за работу взяться: расположившись в офисе под кондиционером, расставив оборудование и настроив свет, Александр Гусев, руководитель медиахолдинга «РусКабель», взял любопытное интервью у директора завода «Донкабель» — Дмитрия Михайленко.
Конструкция металлорукава
Металлорукав изготавливается из стальной оцинкованной, либо нержавеющей ленты, поверх которой накладывается защитная полимерная оболочка (см. рисунок 1). Полимерная оболочка обеспечивает полную герметичность металлорукава, защищает от вредных воздействий окружающей среды и значительно увеличивает прочность металлорукава на разрыв. Материал изготовления полимерной оболочки указан в таблице 2.
Между витками стальной ленты для уплотнения уложена х/б нить. Металлорукав изготавливается в исполнениях:
- «П» (повышенная прочность) — из более толстой металлической ленты и обладает большим усилием на разрыв;
- «ХЛ» (хладостойкое) — температура эксплуатации от -60°С;
- «ЭХЛ» (для экстремально холодного климата) — температура эксплуатации от минус 70°С;
- «Т» (теплостойкое) – металлорукав стойкий к воздействию повышенной температуры, эксплуатация до +200°С;
- «М» (маслобензостойкое) — оболочка стойкая к воздействию масла и бензина (испытания по ГОСТ IEC 60811-2-1-2011);
- «Х» — химическая стойкость к кислотам и щелочам;
- «ЗГ» (защита от грызунов) — оболочка повышенной твердости, стойкая к воздействию грызунов, муравьев и термитов.Обладает максимальной стойкостью к истиранию — существенно для подземной прокладки. Стойкая к воздействию ультрафиолета и солнечного излучения. Отличная химическая стойкость ко многим кислотам и щелочам.
Условное обозначение при заказе металлорукава ГЕРДА-МГ ТУ 4833-011-76960731-2008
| Пример обозначения при заказе | Описание металлорукава |
|---|---|
| ГЕРДА-МГ-16-П-нг-ХЛ-СТУ 4833-011-76960731-2008 | Металлорукав герметичный из оцинкованной стали повышенной прочности, Ду=16мм, в ПВХ оболочке синего цвета, пониженной горючести, повышенной морозостойкости. Температура эксплуатации −60°…+80°С, монтаж при температуре до минус 25°. |
| ГЕРДА-МГ-22-нг-HF-ЗГТУ 4833-011-76960731-2008 | Металлорукав герметичный из оцинкованной стали стандартной прочности, Ду=22мм, в оболочке из полимерной композиции повышенной твердости, не содержащей галогенов. Оболочка стойкая к воздействию грызунов, муравьев и термитов, с повышенной химической стойкостью, максимальной стойкостью к истиранию и УФ. Температура эксплуатации: −50°…+70°С, монтаж при температуре до минус 15°. |
| Таблица 3. Преимущественные области применения металлорукавов ГЕРДА-МГ с учетом их типа исполнения | |
|---|---|
| Тип исполнения пожарной безопасности | Преимущественная область применения металлорукава ГЕРДА-МГ |
| — (без обозначения), ХЛ, т, Х | Для одиночной прокладки в сооружениях и производственных помещениях. Групповая прокладка рекомендуется только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала |
| нг, нг-ХЛ, Тнг, Тнг-М, Тнг-Т | Для групповой и одиночной прокладки в открытых сооружениях, эстакадах, галереях, производственных помещениях |
| нг-LS, нг-LS-ХЛ, нг-LS-ЭХЛ, нг-LS-ЭХЛ-М | Для прокладки во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях |
| нг-HF, нг-HF-М, нг-HF-ХЛ, нг-HF-ХЛ-М, нг-HF-ЭХЛ, нг-HF-ЗГ | Для прокладки во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах |
| нг-LSLTx, нг-HFLTx | Для прокладки, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений и детских учреждений |
Условное обозначение при заказе дополнительной гайки ТУ1690-020-45416838-2008
| Пример обозначения при заказе | Описание гайки |
|---|---|
| ГП-К1/2″ ТУ1690-020-45416838-2008 | Плоская гайка для соединителя герметичного металлорукава ГЕРДА-СГ-16-Н-К1/2″ |
| ГЭ-М25х1,5 ТУ1690-020-45416838-2008 | Гайка эквипотенциальная для соединителя герметичного металлорукава ГЕРДА-СГ-22-Н-М25х1,5 |
| Таблица 5. | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Для герметичного металлорукава | Код заказа соединителя ГЕРДА-СГН — наружная резьбаВ — внутренняя резьбаТр — на трубуМ — метрическая (1) резьбаК — коническая дюймовая NPT (2) | Размеры соединителя (3) ГЕРДА-СГ, мм | Гайка плоская ГП | Гайка эквипотенциальная ГЭ | |||||||||
| Код заказа гайки ГП | Размер(3),мм | Код заказа гайки ГЭ | Размер(3),мм | ||||||||||
| Внутренний диаметротверстия, мм | A | B | Ключ C | Ключ E | Ключ D | А | Ключ В | А | Ключ В | ||||
| ГЕРДА-МГ-16 | ГЕРДА-СГ-16-Н-М20х1,5 | 13,9 | 37 | 13 | 29 | 27 | – | ГП-М20х1,5 | 3 | 24 | ГЭ-М20х1,5 | 3,7 | 24 |
| ГЕРДА-СГ-16-В-М20х1,5 | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-16-Н-К1/2″ | ГП-К1/2″ | 4 | 27 | – | – | – | |||||||
| ГЕРДА-СГ-16-В-К1/2″ | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-16-Тр(4) | 58 | – | 30 | 36 | 36 | – | – | – | – | – | – | ||
| ГЕРДА-МГ-22 | ГЕРДА-СГ-22-Н-М25х1,5 | 18,5 | 40 | 15 | 35 | 33 | – | ГП-М25х1,5 | 3,5 | 30 | ГЭ-М25х1,5 | 4,5 | 30 |
| ГЕРДА-СГ-22-В-М25х1,5 | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-22-Н-К3/4″ | ГП-К3/4″ | 4 | 32 | – | – | – | |||||||
| ГЕРДА-СГ-22-В-К3/4″ | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-22-Тр(4) | 60 | – | 36 | 41 | 46 | – | – | – | – | – | – | ||
| ГЕРДА-МГ-25 | ГЕРДА-СГ-25-Н-М32х1,5 | 23,8 | 46 | 15 | 45 | 43 | – | ГП-М32х1,5 | 4 | 41 | ГЭ-М32х1,5 | 5 | 41 |
| ГЕРДА-СГ-25-В-М32х1,5 | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-25-Н-К1″ | ГП-К1″ | 7 | 36 | – | – | – | |||||||
| ГЕРДА-СГ-25-В-К1″ | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-25-Тр(4) | 66 | – | 46 | 46 | 50 | – | – | – | – | – | – | ||
| ГЕРДА-МГ-35 | ГЕРДА-СГ-35-Н-М40х1,5 | 31,8 | 52 | 16 | 54 | 52 | – | ГП-М40х1,5 | 5 | 46 | ГЭ-М40х1,5 | 6 | 50 |
| ГЕРДА-СГ-35-В-М40х1,5 | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-35-Н-К1.1/4″ | ГП-К1.1/4″ | 7 | 46 | – | – | – | |||||||
| ГЕРДА-СГ-35-В-К1.1/4″ | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-35-Тр(4) | 72 | – | 55 | 55 | 60 | – | – | – | – | – | – | ||
| ГЕРДА-МГ-40 | ГЕРДА-СГ-40-Н-М50х1,5 | 36,8 | 56 | 18 | 63 | 60 | – | ГП-М50х1,5 | 5 | 55 | ГЭ-М50х1,5 | 6,2 | 60 |
| ГЕРДА-СГ-40-В-М50х1,5 | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-40-Н-К1.1/2″ | ГП-К1.1/2″ | 7 | 55 | – | – | – | |||||||
| ГЕРДА-СГ-40-В-К1.1/2″ | – | – | – | – | – | – | |||||||
| ГЕРДА-СГ-40-Тр(4) | 74 | – | 65 | 65 | 70 | – | – | – | – | – | – |
1 – метрическая резьба М по ГОСТ 24705-2004 (ISO 724:2003) с шагом 1,5.2 – резьба NPT соответствует российскому стандарту резьбы K (ГОСТ 6111-52, коническая дюймовая с углом профиля 60 градусов).3 – приводятся для справки, производитель может изменить размеры без предварительного уведомления.4 – допустимый диаметр трубы для соединителя на трубу указан в таблице 4
