Как сделать самому
Оплетка для снятия является расходным материалом и должна быть в арсенале каждого электрика, занимающегося изготовлением и ремонтом электронных модулей.
Но иногда возникает ситуация, когда ни оплетки, ни подходящего экранированного провода под рукой нет. Тогда можно сделать подобное приспособление из любого медного гибкого многожильного провода с тонкими волосками.
Для этого нужно снять изоляцию с провода и немного закрутить волоски, чтобы собрать их в пучок.
Оплетка, производимая промышленностью, уже, как правило, покрыта флюсом, и необходимость дополнительного смачивания исчезает. Работать таким материалом, конечно же, удобнее. Отрезки с собранным припоем можно не выбрасывать, а использовать впоследствии для лужения контактов.
оплетка для снятия припоя
При выполнении паяльных работ часто требуется убрать с поверхности припой. Такая оплетка- это один из распространенных вариантов для такой операции Обзор в текстовой и видео версиях. Видео внизу страницы. ЗАКАЗ Заказывал я эту оплетку на Aliexpress, при выборе не сильно заморачивался, взял что подешевле, потому что паяю я ну очень эпизодически, и оплетка эта мне нужна для «пусть лежит, когда-нибудь пригодится». Выслал продавец через день после заказа, доехала оплетка в простом пакетике.
Интересный вопрос: есть ли здесь заявленные полтора метра?
Да, не обманули.
ПРИМЕНЕНИЕ В теории эта штука должна хорошо вбирать в себя разогретый припой, оставляя после себя чистую поверхность. А еще оплетка должна бы быть пропитана флюсом. В теории. На вид не похоже, что эта оплетка покрыта флюсом.
Проба №1
— использование оплётки как есть. На видео видно, что работает эта оплётка крайне плохо: припой не впитывается, приходится оплёткой тереть как шваброй, чтобы что-то убрать. Да, припой убирается как-то, но за счет механического воздействия, за счет того, что этой оплеткой просто терли как щёткой. В общем, практически не работает.
Проба №2
. На видео я убрал закадровые голоса, но там собравшийся возле стола консилиум, используя ненормативную лексику, еще до теста выдал коллективный вердикт: «100 раз такие пробовали. Без флюса пи-пи-пи… совсем работать не будет». Собственно, так и получилось. А вот будет ли работать с флюсом? Смочили жидким флюсом из дежурной баночки, дали просохнуть и повторили тест. Гораздо лучше. Вот теперь оплётка стала впитывать припой и сработала вполне неплохо.
ВЫВОД Вывод неоднозначный. Товар «из коробки», в том виде, в котором приезжает, свою функцию не выполняет, толку от него нет. Из положительного можно отметить только соответствие заявленной длины и удобную бобину. А вот сама оплетка бесполезна.
С другой стороны, достаточно помазать флюсом, и оплётка начинает работать как надо, т.е. вроде как уже нормальный товар. Если вы паяете, значит у вас под рукой уже стоит флюс, и можно сказать, что необработанность флюсом оплётки- вообще не проблема.
Но есть и другие варианты. Во-первых, встречаются варианты оплётки, которые хорошо работают без дополнительных танцев с бубном флюсом. В во-вторых, оплётку можно самому извлечь из старого кабеля, так же обработать флюсом, и работать такая халявная оплётка будет как минимум не хуже. И не надо заказывать из Китая, платить и ждать месяц. Так что стоит ли заказывать, каждый для себя решает сам.
Оловоотсос: как правильно пользоваться
Паяльник с отсосом олова обладает следующими достоинствами:
- ускорение выпаивания различных элементов, что проходит максимально просто;
- у мастера освобождается одна рука для большего удобства в дальнейшей работе;
- отсасывание припоя происходит путем нажатия одной кнопки, причем сам процесс происходит предельно быстро;
- два инструмента объединены в одном, который не занимает много места при хранении и перевозке;
- стоимость одного паяльника с отсосом олова примерно равна одному оловоотсосу, в зависимости от конкретной модели;
- распространенность в продаже (можно подобрать подходящий вариант с любыми характеристиками);
- качество работы является удовлетворительным для конкретных целей применения.
К недостаткам данной техники стоит отнести следующее:
- уязвимость корпуса, которая сильно зависит от ударов и прочих механических повреждений (большинство моделей делаются из пластика, чем и обусловлен данный фактор);
- система отсасывания может выходить из строя, так как сами механизмы оказываются хлипкими;
- на некоторых моделях отсутствует изоляция на ручке, но это можно исправить самостоятельно;
- узкая сфера направленности, так как использовать оборудование только лишь в качестве паяльника не совсем удобно и целесообразно.
Несмотря на то, что встречается большое количество моделей с данной функцией, принцип действия у них одинаковый. Присутствуют различия в системах, которые могут быть выполнены с разным уровнем качества, в размерах, особенностях механизма, силе пружины и прочих деталях. В остальном – это все тот же паяльник, в корпус которого вставлена колба с поршнем.

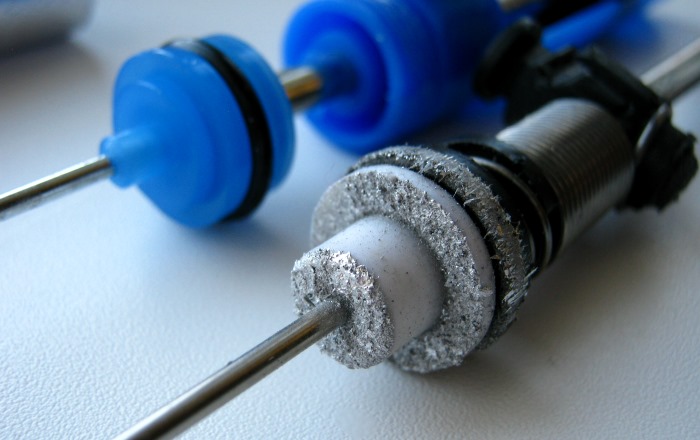

Одной из частых причин поломки является лопнувшая прокладка, которая изготавливается из силикона. Она служит для герметизации сопла для припоя. Если прокладка лопается, то сопло попросту перестает затягивать припой, и основная функция устройства не работает. Данную деталь очень сложно найти в продаже, как запасную в оригинальном исполнении, но ее можно изготовить самостоятельно с помощью силиконового герметика, продающегося в любом строительном магазине. Сюда подойдут термостойкие марки.
Для ремонта необходимо разобрать паяльник с вакуумным отсосом 220 В, при этом отключив его от сети. После разбора сопло нужно смазать герметиком, но сделать это так, чтобы материал не попал внутрь. После этого требуется установить испорченную прокладку назад, а потом еще раз обработать все герметиком.
Далее необходимо закрутить устройство и подождать, пока клей полностью застынет. Отсос припоя вместе с поршнем желательно вынуть, так как это улучшит поступление воздуха внутрь и увеличит скорость застывания. Конечным этапом считается установка поршня механизма. Не исключено, что при первых включениях будет наблюдаться дым, так как остатки силикона могут выгорать. Спустя непродолжительное время устройством можно будет пользоваться без подобного неудобства.

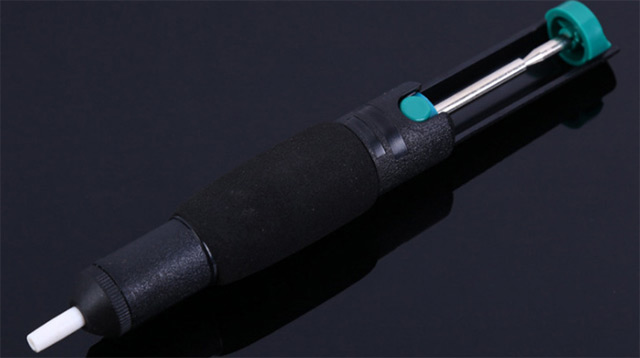

Вакуумный оловоотсос, является очень полезным инструментом при выпаивании различных радиодеталей, будь это микросхемы, транзистор или, например диод. Так же, качественно удаленное олово с контактов поможет без особых трудностей припаять рабочую деталь.
Оловоотсос состоит из:
- Вакуумной колбы, носика изготовленного из термоматериала;
- Обратной пружины;
- Поршня.
Оловоотсос можно приобрести в строительном или специализированном магазине
После того, как олово расплавилось, убираем паяльник, прижимаем оловоотсос к месту выпайки и плотно прижимаем. Нажимаем на кнопку стопорного механизма. Поршень, двигаясь обратно по колбе, создает вакуум, за счет которого и происходит засасывание олова.
Если оловоотсоса под рукой нет, а деталь необходимо отпаять, то его можно сделать из обычного шприца своими руками. Для этого, нужно взять шприц (по возможности 50 кубов). Вынимаем поршень и помещаем в колбу шприца обратную пружину (пружина должна быть не длиннее колбы, что бы не выдавить поршень). Осталось защитить носик. Сделать это можно любой металлической трубкой соответствующего диаметра. И самодельный оловоотсос готов к использованию.
Теперь, зная несколько способов выпаивания радиодеталей и микросхем, вы с легкостью сможете определить каким, и в каком случае воспользоваться. А применение некоторых хитростей, поможет сделать работу грамотно и с пониманием.
Как правильно пользоваться оплеткой
Оплетку проще всего использовать с массивными жалами паяльника, например, с топориком или мини волной.
Попробуем удалить припой с нескольких массивных контактов.
Добавляем немного флюса. Без флюса не будет поверхностного натяжения, и припой будет плохо собираться в одну точку. К тому же, сама оплетка имеет небольшие окислы, которые под силу удалить только флюсу.
Пастообразный флюс равномерно распределяется и по жалу паяльника и по медным проволокам оплетки. Теперь прислоняем оплетку к контактам с небольшим запасом. Перемешиваем ее с флюсом, и прислоняем ее при помощи паяльника. Температура паяльника не выше 300 ℃.
Оплетка забирает на себя припой и теряет свои свойства, поэтому постепенно сдвигаем ее залуженную часть в другую сторону и работаем с «свежей» частью оплетки.
Важно не просто прислонять паяльник к оплетке, а еще двигать и паяльник и оплетку из стороны в сторону, чтобы припой равномерно распределился и быстрее удалился с платы
И припой постепенно удаляется с контактов.
Припой убрался не везде, и придется пройтись оплеткой с паяльником еще раз, но уже есть заметный результат. Некоторые контакты полностью свободны от припоя.
Что делать, если припой плохо убирается с платы
Бывают такие ситуации, когда припой не получается удалить из отверстия после детали. Например, вы выпаяли деталь, а припой остался и закрыл собой отверстие. И даже оплетка не помогает удалить его.
Залудите отверстие свежим припоем. То есть, просто добавьте в отверстие припой, чтобы он соединился с тем, который вы не можете удалить. Теперь снова пройдётесь оплеткой по отверстию и припой выйдет из платы.
Старый припой и новый объединятся в одну каплю и благодаря этому припой легко прилипнет к оплетке.
Как пользоваться оловоотсосом?
Рассмотрим это на примере работы лучших оловоотсосов 2019 года.

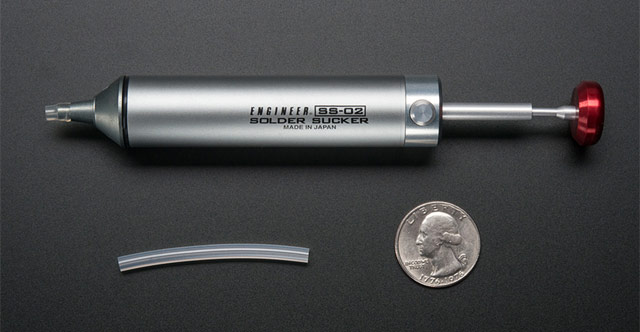

- Модель Endineer SS-02. Оловоотсос всасывающего типа, оснащённый термостойким силиконовым наконечником высокой гибкости, который соединён с небольшой вакуумной камерой. Наличие паяльной присоски позволяет соплу непосредственно контактировать с паяльником, не рискуя повредить его. В то же время сопло свободно обволакивает зону паяного соединения. Тефлоновая трубка, прорезанная с торца, образует надёжную посадку поверх расплавленного припоя. Трубку можно периодически менять, для чего используется прилагаемый ремонтокомплект. Позволяет проводить все операции одной рукой.
- Модель SeaLody. Универсальный оловоотсос, работающий по принципу «три в одном»: кроме ручного вакуумного отсоса, имеются также два фитиля, предназначенные для удаления остатков припоя и флюса. В последнем случае используется проволока из бескислородной чистой меди, которая обеспечивает качественное удаление флюса, особенно в труднодоступных местах. Поддерживает стабильный вакуум. Устройство оснащено алюминиевой рамой, что позволяет управляться с ним одной рукой.
- Модель Greenlee 1700. Оснащена наконечником универсального типа, действует по принципу нагрева воздуха. Прижим осуществляется при помощи пружины. Для равномерного распределения теплового потока по всей поверхности пайки оловоотсос снабжён медной сеткой. Прочный и жёсткий корпус исключает повреждение прибора при случайном контакте с расплавом. Выделяется удобством управления, поставляется с запасной пружиной и присосками, однако сменный наконечник в комплект не входит.
- Модель Wick & Desoldering Pump. Устройство исполнено в виде пистолета, предназначено для удаления припоя. Управляется одной рукой. Оловоотсос снабжён высокостойкой присоской и паяльной оплёткой из меди. После разогрева фитиля и припоя, паяльная оплётка быстро поглощает расплавленный припой, оставляя рабочую зону абсолютно чистой. В конструкции предусмотрена нескользящая губка (выполненная из материала с высокой теплоёмкостью) и нейлоновая температуростойкая насадка.
- Модель OMorc Desoldering Wick. Присоска для припоя имеет раму, изготовленную из алюминиевой бронзы, и создаёт вакуум высокого давления, который может эффективно удалять припой с печатной платы. Паяльная оплётка обеспечивает очистку остатков припоя на жале паяльника, что исключает короткое замыкание, особенно в труднодоступных местах. Для обеспечения устойчивости присоска имеет пластиковую основу.
Электрический оловоотсос своими руками
Самодельный отсос припоя.
Доброе всем время суток. Речь пойдет о самодельном оловоотсосе. Началось все с того, что камне пришел, знакомы принеся с собой фото одного девайса оловоотсоса и древний советский 65 ваттный паяльник, найденный им, где то в глубоких закромах своей квартиры или перешедший к нему по наследству. Пусть вас не смущают габариты и мощность, как оказалось этим монстром приноровившись, вполне удобно пользоваться. А мощность паяльника вполне легко понизить обычными выпрямительными диодами, поставив их последовательно на один из сетевых проводов паяльника. Конечно можно поставить готовый регулятор (диммер) , или собрать но иногда в самый нужный момент нет необходимых деталей для этого, а диоды практически можно выдрать откуда угодно + они не греются при работе в отличии от резисторов (таким образом у меня стаял диод на моем китайском 60 ватном паяльнике несколько лет). Вот оригинал того оловоотсоса с которого мне в последствии пришлось сделать клона (фото именно этого оловоотсоса мне принес знакомый) SH-60 паяльник, нихромовый нагреватель (220В, 40Вт), с оловоотсосом Предназначен для выпайки компонентов и удаления продуктов пайки Поставляются с жалом V-1 с оловоотсосом Вес 330 г
К сожалению купить готовый такой экземпляр у нас нереально так как у нас уже давно нет радиомагазина.(можно конечно заказать через Интернет) Но цена данного паяльника довольно высока. Так что было решено попробовать сотворить нечто подобное самому, тем более, что такая мысль меня посещала уже давно. Список деталей. Паяльник 65ват
Трубка медная ду 8мм (бывает еще на 6мм) куплена в магазине, где продают медную сантехнику (трубы, краны, отводы)
Тройник,( обжимной) моно купить в магазине медной сантехники, у мастеров по ремонту холодильников, или на газовой автозаправке где устанавливают газовое оборудование на машины. Именно на газовой автозаправке я и взял данный итальянский тройник (точнее мне просто дал его знакомый, работающий на заправке, услышав мою историю о том, зачем я ищу подобный тройник.) Тройники бывают итальянскими, белорусскими или китайскими, качество соответственно производителю. Мне достался итальянский.
Какой оловоотсос выбрать?
При выборе оловоотсоса следует обращать внимание на следующие критерии:
Материал корпуса и всасывающего механизма. Модели, изготовленные из качественного ABS-пластика, хорошо держат высокую температуру, обладают достаточной прочностью и надежностью, однако, имеют обычно больший диаметр, если сравнивать с алюминиевыми моделями, в основном из-за увеличенной толщины стенок. Насадки с пластиковыми соплами в процессе работы, нередко плавятся при контакте с жалом паяльника, так что предпочтительно покупать тефлоновые варианты исполнения. Кстати говоря, желательно убедиться, что запасные насадки можно купить отдельно от основного инструмента, что позволит произвести их замену в случае поломки.
Размеры и вес. Оловоотсос должен обеспечивать удобную работу одной рукой
Особенно это важно при непрерывном продолжительном использовании.
Ремонтопригодность, возможность удобной разборки и обслуживания. Это важные критерии, от которых зависит как эффективность инструмента, так и возможность его беспроблемной починки в случае выхода из строя
Стандартные поршневые оловоотсосы обычно разбираются пополам, что позволяет выполнить обслуживание поршня, вычистить скопившийся мусор и олово.
Всасывающая способность и диаметр впускного отверстия. Между этими двумя характеристиками есть прямопропорциональная зависимость. Соединяя насадку с большим диаметром отверстия, следует помнить, что эффективность оловоотсоса снизится. Для стандартных задач достаточно всасывающей способности 300 – 350 мм рт. ст. при наконечнике диаметром 3 – 3,2 мм.
Важнейший параметр оловоотсоса – способность моментально создать достаточную для всасывания припоя степень разрежения.
Для этого необходимо, чтобы поршень был тщательно подогнан к цилиндру, что исключит утечку воздуха.

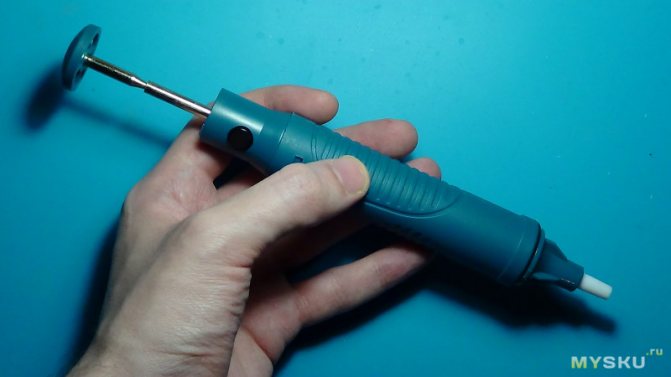

ВНЕШНИЙ ВИД. РАЗМЕРЫ. ВЕС
Пришёл инструмент в стандартной упаковке. Самая крупная надпись TNI-U как бы намекает, что вещь брендовая, решил погуглить, что за фирма, однако зайдя на одноимённый сайт, ничего путного там не нашёл.
На противолопожной стороне схематично изображено, как пользоваться этим оловоотсосом. Язык китайский.то, что с обратной стороны
Конструктив полностью пластиковый, за исключением центрового стержня и пружины.
Габариты немаленькие, заметно больше, чем у дешёвого популярного варианта.
В обычном состоянии длина конструкции ~23см
, во взведённом~18см
Ширина — более 2.5см
Вес — 64гр.
Высота фторопластового кончика ~1.4см
, диаметр внутреннего отверстия около3-х мм
Как и ожидалось, после нескольких работ по выпайке, этот кончик сопла стал оплавляться и его края слегка деформировались.
Внутренний металлический стержень при надавливании на спусковую ручку до упора, доходит не до конца. Говорят, что это не есть хорошо, однако для меня лично это не существенно.
К обзору популярного дешёвого оловоотсоса пользователь Aloha_ оставил любопытный комментарий, где предлагалось надевать на этот наконечник силиконовую трубку, чтобы та выступала над соплом на пару миллиметров и прикрывала его края собой. У меня завалялась подобная трубка, от капельницы:
Обрезал лишнюю часть:
И надел на сопло. Получилось так:
Виды оловоотсосов и их цена
Вакуумный отсос припоя бывает механический и электрический.
Первый вариант представляет собой, грубо говоря, большой шприц, конструкция которого была описана выше.
Он предназначен для удаления предварительно расплавленного припоя.
Поршень инструмента взводится рукой, а разрежение во внутренней камере корпуса создается путем сброса фиксатора и выдавливания поршня пружиной.
Стоит такое устройство зачастую от 100 до 400 рублей, однако, есть модели и значительно дороже, например, японского производства.
По материалу корпуса механический оловоотсос бывает:
Пластиковый
Изготавливается обычно из термостойкого ударопрочного пластика, например, ABS-полимера.
Из металлических частей тут только шток поршня и пружина.
Металлический
Зачастую легкий алюминиевый корпус с небольшой толщиной стенок, надежно защищенный от воздействия высоких температур.
Антистатический
Инструмент, предохраняющий детали от статического электричества во время пайки.
Перечисленные выше варианты работают, так сказать на ручной тяге, т.к. пружину сжимает мастер физическим воздействием.
Что касается электрических моделей, их можно разделить на следующие типы:
Механический оловоотсос с подогревом
Фактически гибрид паяльника и обычного отсоса.
Наконечник одновременно выступает в роли паяльного жала и отсоса, он плавит припой, который тут же всасывается за счет разрежения, создаваемого поршнем, приводимым в движение пружиной.
Стоимость находится в районе 500 — 1000 рублей.
Поршневой оловоотсос с соленоидом
Аналог предыдущего варианта, но больше по габаритам.
Тут за взведение и перемещение в нейтральное положение поршня отвечает всего одна кнопка, управляющая соленоидом.
При подаче тока на катушку соленоида, его ферромагнитный сердечник втягивается, создавая поршнем вакуум.
После обесточивания катушки поршень возвращается в исходное положение.
Компрессорный оловоотсос
Паяльник и миниатюрный вакуумный компрессор, собранные в одном корпусе.
Подобные модели оснащаются съемной камерой сбора, соединенной с жалом.
Вакуумная система отделяется фильтром, а в самой камере располагается экран, на котором и оседает собираемое олово.
В простейшем исполнении такого инструмента разрежение создается системой из двух мембран, приводимой в работу эксцентриком, расположенным на валу электродвигателя.
Профессиональные модели используются в лабораториях, а их стоимость может превышать 7 тыс. рублей.
Электрические оловоотсосы, оснащенные собственным жалом с нагревательным элементом, также называются демонтажными вакуумными паяльниками.
Современные профессиональные модели оснащаются индикацией, оповещающей о разогреве жала до требуемой температуры, а также переключателем рабочих режимов.
Нередко этот инструмент имеет дополнительный арсенал: подсветка рабочей зоны, комплект сменных жал разного калибра.
Как выпаять радиодетали из плат?
Вышедшие со строя электрические приборы вовсе не обязательно сразу отправлять в утиль, ведь отдельные электронные компоненты с них могут запросто пригодиться для ремонта или конструирования различных самоделок.
Единственная проблема, с которой сталкиваются начинающие электрики — как выпаять радиодетали. Несмотря на кажущуюся простоту, этот процесс требует особого внимания и применения специальных приспособлений, значительно упрощающих выпаивание радиодеталей.
Инструменты, которые нам понадобятся
Многие инструменты могут уже быть в наличии радиолюбителей, занимающихся изготовлением самоделок. В противном случае их придется приобрести или сделать самостоятельно из подручных материалов.
Поэтому прежде чем выпаять радиодеталь обзаведитесь такими приспособлениями:
- Паяльник нужной мощности и конструкции для прогревания контактов радиодеталей. Можете взять готовый, а можно изготовить своими руками, процесс изготовления детально изложен в следующей статье: https:///payalnik-svoimi-rukami.html
- Пинцет или зажим – применяются для манипуляций с радиодеталями. Позволяет придерживать элементы с помощью пинцета, фиксировать их положение и осуществлять дополнительный отвод тепла, когда вы пытаетесь их выпаять.

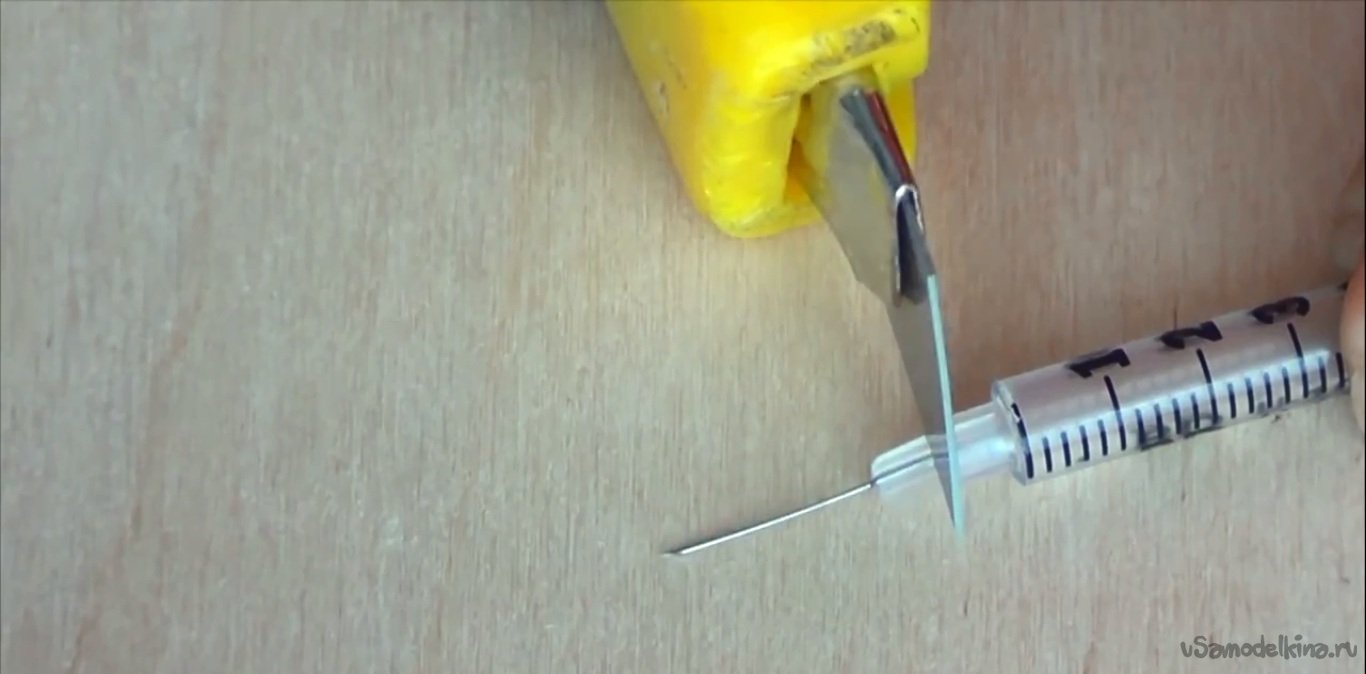

- Иглы трубчатой формы – продаются готовые, но если таковых нет под рукой, их можно заменить обычной медицинской иголкой от шприца, главное, чтобы внутренний диаметр надевался на ножку радиодетали. Кроме иголок можно использовать трубки или гильзы, с их помощью разогретые радиодетали отделяются от припоя.

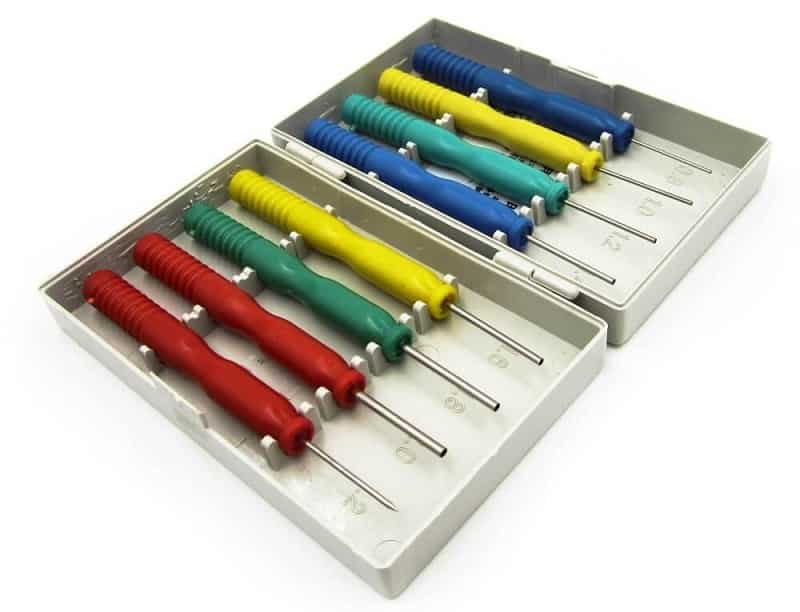

Рис. 1. Набор иголок для пайки
Демонтажная оплетка – также выступает вспомогательным средством, если вам нужно выпаять те элементы, которые имеют большое количество ножек на печатной плате. Можно как приобрести готовую, так и изготовить ее своими руками.
Рис. 2: демонтажная оплетка

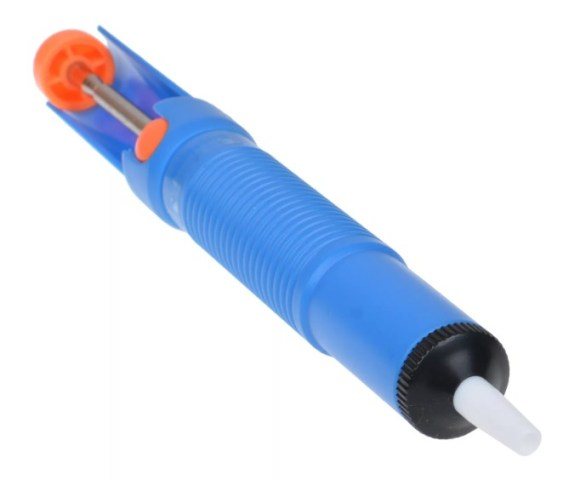

Оловоотсос – устройство для удаления припоя с места крепления, позволяет быстро выпаивать большое количество радиодеталей. Конструктивно включает в себя вакуумную колбу, обратную пружину и поршень, приводимый ею в движение. Помимо приобретения заводской модели, можно изготовить оловоотсос своими руками.
Рис. 3. Оловоотсос Неискушенные электрики могут возразить, что такого количества инструментов для выпаивания радиодеталей будет слишком много. Ведь пайка выполняет при помощи обычного паяльника, но все вышеперечисленные приспособления помогут вам выпаять нужные элементы и быстро, и аккуратно. Это особенно актуально при больших объемах контактных ножек в плате. Теперь рассмотрим применение каждого из описанных выше инструментов на практике.
Методы демонтажа радиодеталей из плат
Демонтаж радиодеталей может производиться при помощи классического паяльника, когда вы прикладываете нагревательный элемент к выпаиваемой детали и поддеваете ее слесарным инструментом. Но эта методика не требует особых разъяснений, поэтому далее мы разберем более сложную работу и способы ее реализации в домашних условиях.
Феном
Паяльный фен представляет собой бесконтактный вариант паяльника, который не менее эффективно позволяет выпаять радиодетали. Преимущества такого метода вполне очевидны, к примеру, при демонтаже микросхемы вам нет необходимости выпаивать каждую ножку микросхемы. Достаточно нагреть потоком воздуха определенную область на печатной плате, и весь припой расплавится одновременно. Затем радиодеталь поддевается отверткой или вытягивается пинцетом.
Недостатком выпаивания с помощью фена является нагрев непосредственно самих деталей, что впоследствии может привести к выходу их со строя. Поэтому если вы решили выпаять микросхемы, конденсаторы или транзисторы за счет общего нагрева места их фиксации, обязательно после этого проверьте их работоспособность.
Чтобы выпаять радиодетали феном необходимо выполнить следующий порядок действий:
