НГФ 110 Ш4 настольный горизонтально-фрезерный станок

Особенности модификаций

Модель НГФ-110 была первой, из серии настольных школьных станков. Ее модифицировали и стали выпускать широкоуниверсальные станки.

НГФ-110Ш1

Отличительные особенности модели:

круглый хобот;
штурвал вертикальной подачи расположен в основании винта;
рычаг переключения скоростей на корпусе металлический.

Нижняя плита литая, низкая, как у модели НГФ-110.

НГФ-110Ш3

Визуально сильно отличается от предыдущих моделей:

прямоугольный хобот с дугообразным верхом – «горбатый»;
основание тонкое;
кнопки включения-остановки двигателя на колонне, внизу;
рядом табличка с маркировкой модели;
на концах ручек переключения скоростей накручены пластмассовые шарики;
двигатель внутри станины;
вертикальная передача производится маховичком на консоли.

Модель считается переходной к следующей модификации.

110Ш4

Последняя, модернизированная модель, которая выпускалась дольше остальных. Отличается от предыдущих вариантов фрезерного станка:

прямоугольный хобот с перемещающейся, по его направляющим, серьгой;
основание высокое 100 мм, полое;
местное освещение;
ручки переключения скоростей полностью пластмассовые;
табличка с маркировкой расположена на хоботе.

На основании сбоку находятся кнопки включения, внутри трансформатор тока под местное освещение 36 В. Двигатель расположен в нижней части стойки, внутри.

Регулировка станка

В процессе эксплуатации станка возникает необходимость в регулировке отдельных узлов и элементов с целью восстановления их нормальной работы.

1. Подшипник шпинделя

В случае возникновения люфта шпинделя необходимо ослабить контргайку шпинделя, затем отрегулировать нормальный натяг и зафиксировать положение контргайкой.

2. Зазоры в направляющих

Зазоры в направляющих консоли со станиной, направляющих салазок стола и консоли, направляющих стола и салазок устраняются подтягиванием клиньев винтами в соответствующих сопряжениях так, чтобы после установления нормального зазора движение было бы плавным и без больших усилий.

3. Люфты винтов продольного и поперечного хода

Люфты винтов продольного и поперечного хода стола возникают вследствие износа бронзовых маточных гаек, которые замещаются новыми.

Модификации настольного горизонтально-фрезерного станка НГФ-110

производитель: Завод № 5 им. Дзержинского, город Щелково Московской области, поселок имени Свердлова.

производитель: Сапожковский механический завод № 7, город Сапожок Рязанской области.

производитель: , основанный в 1956 году.

Н – настольный станок;
Г – горизонтальный станок;
Ф – фрезерный станок;
110 – наибольший диаметр фрез, применяемых на станке (мм);
Ш – школьный;
1, 2, 3, 4 – модель станка.

Перечень и расположение составных частей

Это оборудование относится к разновидности широко универсальных станков. Для учебных целей технические характеристики можно назвать идеальными. В станке присутствуют следующие составные части:

Оправка.
Освещение локально подают по отдельному источнику.
Специальная плита, на которую ставят электрическое оборудование.
Экран для обеспечения защиты.
Хобот с серьгой.
Тиски.
Скоростная коробка монтируется на стойке.
Стол для установки салазок.
Консоль.

Для управления используют стандартный кнопочный пост. Это упрощает эксплуатацию, повышает безопасность для пользователей. Двумя дополнительными рычагами выбирают частоты вращения узла со шпинделем. Имеется три маховика, о них уже упоминалось ранее.

Есть три направления, в которых осуществляется движение стола:

В месте с консолями, по направляющим стойки. Это вертикаль.
В случае с продольным движением опора идёт на направляющие салазок.
Движение с опорой на консольные направляющие, если речь – о перечной плоскости. Тогда рабочая поверхность и салазки перемещаются одновременно.

Читать также: Как мерить мультиметром аккумулятор

Тремя дополнительными винтами снабжают конструкцию стола. Каждый из них – со своей отдельной задачей:

Зажим салазок на консоли.
Зажим салазками непосредственно рабочей поверхности.
Выполнение подачи в продольном направлении.

Две гайки подходят для одновременного налаживания подачи вдоль, поперёк.

Оправка позволяет зафиксировать заготовку, которая применяется совместно с агрегатом.Гайка и несколько монтажных колец позволяют соединять конструкцию в единое целое. В опору серьги монтируют оправку, вторым концом. Монтаж опоры у серьги происходит в хоботе. Благодаря подобному устройству фрезы остаются максимально жёсткими.

Техника безопасности

Инструкция требует тщательного изучения, без неё нельзя приступать к эксплуатации. При установке станка надо тщательно соблюдать рекомендации, данные производителем.Необходимо проследить за тем, чтобы плоскость стола оставалась абсолютно ровной. Нужного результата проще добиться ножками регулировки у оборудования. Подходит и площадка, которую применяли при монтаже станка.

Основные правила имеют такое описание:

Резервуар СОЖ заполняется после того, как основные настройки выставлены. Смазка компонентов коробки передач происходит на следующем этапе.
Скорости шпинделя регулируются отдельно. Для этого достаточно повернуть одну из рукоятей в подходящее положение.

Другие параметры тоже важно постоянно контролировать. Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день

Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Как устроен хобот и коробка скоростей вместе с другими узлами?

Для установки хобот на этот настольный станок используются «ласточкины хвосты», что располагаются в верхней части агрегатной стойки и зажимаются при помощи специальных клиньев, для обеспечения жёсткости конструкции. Тот в свою очередь крепко затягивают, закручивая винт и шпиндель, что позволяет надёжно закрепить узел и обезопасить использование устройства в школе. В переднюю часть хобота вставляют специальную индивидуальную под каждую комплектацию серьгу, которую запрещается использовать повторно. Но даже с учётом всего этого, фрезерование на таком станке всё ещё нельзя осуществить.

Далее хобот стягивается с серьгой при помощи гайки и первая располагается подшипник состоящий из сплава бронзы и нескольких других металлов. Для удобства фрезера она имеет несколько продольных разрезов и наружную поверхность в виде конуса.

Устройство станка НГФ 110 Ш4

Базой любого станка считают его стойку, на которой монтируют каждый механизм и рабочий узел. Стойку выполняют снизу-вверх при помощи трапецеидального сечения, и располагают массивным основанием к полу. Таким образом обеспечивается жёсткая конструкция на любой поверхности. Включает в себя она несколько отделений – верхнее и нижнее. В первом располагают коробку скоростей (всего их 6), запасной шпиндель и 3 вала, а во второй электрический двигатель, который и запускает весь аппарат, позволяя ему заготавливать детали по чертежам мастера.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезерные станки НГФ 110 подходят, чтобы обучать старшеклассников основам ремесла. Техника уже многие годы стабильно работает на производствах, в цехах.

Оборудование представляет класс техники для учёбы. «МАСГО» из города Ростов-на-Дону –специализированное предприятие, отвечающее за выпуск станка.

Небольшие габариты, скромный вес способствуют тому, что фрезерные станки НГФ 110 легко устанавливаются в специальных классах, помогают решать различные проблемы.

Ответственное лицо перед началом работы должно тщательно проверять, правильно ли установлен,настроен агрегат. Начало работы допускается только после того, как проведут инструктаж по технике безопасности.

Компания Дубоф изготавливает качественную мебель по индивидуальным замерам и пожеланиям. Они работают с высококлассным современным оборудованием, что позволяет предложить потребителям исполнение любых идей и дизайнерских решений.

340 килограммам равна масса станка. Конечный вес заготовки вместе с занимаемой площадью учитывают отдельно. Оборудование имеет следующие габариты в миллиметрах:

Основную работу выполняют на столе, монтируемом на установке отдельно. Хорошо, если есть возможность выбрать вариант с регулировкой по высоте.

Характеристики технического плана сопровождаются таким описанием:

6– горизонтальный шпиндель поддерживает столько скоростей.
Шпиндельная головка допускает корректировку скоростей вращения. Её пределы – 125-1250 оборотов за минуту.
Смещение вдоль, поперёк на дно лимба равно 0,05 мм. Для вертикали показатель – 0,25 мм.
Чтобы зафиксировать обрабатываемую деталь, используют один Т-образный паз для стола.
Определённые параметры соблюдаются при смещении стола. Для вертикали это 17 см, в случае с поперечным направлением – 8,5 см. Продольное движение – 25 см.
11 сантиметров – максимальный диаметр для фрезы, которая устанавливается на станке.
85 миллиметров – так удалён горизонтальный хобот от шпинделя, что облегчает фиксацию.
Рабочий стол с габаритами 10 на 40 см.

Главный станочный привод начинает движение за счёт электродвигателя, его работы. Стандартная мощность современных установок – 0,55 кВт. Некоторые стандартные функции исключены:

Усилия,прикладываемые дополнительно для каждой подачи.
Поворотные движения.
Ускорение хода рабочей части.

Станок не поможет мелкосерийным, профессиональным производственным объектам.

Освещение местного характера идёт от светильников, стоящих на станке. При монтаже используются гибкая гофра. Она позволяет регулировать положение по отношению к детали в обработке.

Назначение и область применения

Станок этой модели получил название школьного. Главная причина – в том, что оборудование участвует в обучении основам фрезерного дела для старшеклассников. Станок выполняет следующие дополнительные функции:

Обрабатывание пазов, горизонтальных поверхностей.
Работа с изогнутыми плоскостями, имеющими определённый угол изгиба.
Обработка плоскостей по вертикали.
Попутное и встречное фрезерование.

Если мелкой стружки нет – станки могут обрабатывать изделия, выполненные из цветных металлов. Настольный горизонтальный агрегат запрещается применять в случаях с другими металлами, которые не отвечают данному требованию.

Особенности конструкции

Станок НГФ-110 отличается простотой конструкции. Некоторые модели сохранились и продолжают работать в домашних мастерских. Модель не имеет механических подач, вся работа производится вручную.

Консоль

Консоль – базовый узел механизма подач. Она перемещается горизонтально. Муфта с косозубым зацеплением превращает вращение винта в линейное движение. Ручка перемещения расположена внизу.

Стол

Стол имеет на рабочей поверхности один продольный Т-образный паз для крепления заготовок и тисков. В продольном направлении стол движется по направляющим на салазках, и вместе с ними перемещается по консоли вдоль оправки. Маховички на концах винтов находятся слева на боковой стороне стола и прямо, на салазках.

Стойка

Стойка конической формы крепится на плите станка. Внутри ее полость разделена горизонтально на 2 части. В нижней расположен электрический шкаф. Выше находится коробка скоростей и шпиндельный узел. Над ними закреплен круглый хобот.

На корпусе слева вверху ручка переключения скоростей. Слева рычаг для зажима хобота. Впереди направляющие, по которым вертикально перемещается консоль. Двигатель крепится сбоку или ниже основания под столешницей. Со шкивом ведущего вала коробки скоростей он соединен ременной передачей позади стойки.

Хобот с серьгой

Круглый хобот проходит через втулки в верхней части стойки. Он перемещается вдоль оси вручную и фиксируется клином неподвижно при работе. Серьга трапецеидальной формы имеет отверстие, по размеру равное диаметру хобота и зажимается на нем гайкой. Аналогично в ней закрепляется оправка. Свободное вращение обеспечивается подшипником.

Защитный экран

Стекло, вставленное в металлическую рамку, перемещается в рабочее положение вручную, удерживается рычажной стойкой. Оно расположено слева на корпусе.

Важно!
На сохранившихся станках НГФ-110 защитные экраны сломаны. Мастера делают новые.

Специальная плита с аппаратурой

Модернизированные станки, такие как широкоуниверсальный НГФ-110Ш4, имеют внизу высокую плиту. В ее полости расположено электрооборудование, кнопочный блок включения и трансформатор. У остальных в них крепится винт для подъема консоли и сбоку кнопка пуска.

Источник освещения

Освещение подключено отдельно. Плафон с лампой крепятся длинной гибкой стойкой к станине сбоку, выше электрического шкафа.

Оправка

Оправка крепится в конусе шпинделя, свободный конец вставляется в серьгу. Для установки фрезы в нужном положении используются дистанционные кольца различной длины и диаметра. Они входят в комплект инструменты.

В продольный паз вставляется длинная шпонка, позволяющая зафиксировать фрезу и передавать ей вращательное движение. На оправку устанавливается ВФГ для сверления и фрезеровки боковых поверхностей.

Технические характеристики

Обработка детали производится за счет перемещения детали, закрепленной на станке, относительно вращающегося инструмента.

Технические характеристики станка НГФ-110:

мощность станка 0,55 кВт;
частота вращения шпинделя 125-1250 об/мин;
число скоростей шпинделя 6;
размер стола 100×400 мм;
количество Т-образных пазов 1;
продольное перемещение стола 250 мм;
поперечное – 85 мм;
максимальный диаметр фрезы 110 мм;
максимальное удаление оси шпинделя от поверхности стола 117 мм;
габариты станка 685×64×925 мм.

Смещение стола на одно деление лимба равно при поперечном и продольном перемещении 0,05 мм.

Описание основных узлов фрезерного станка НГФ 110

«Ласточкин хвост» – место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.

Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.

Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.

Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.

Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.

Сечение с формой трапецией по высоте.
Хорошо развитое основание.
Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.

Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.

Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.

Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.

Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.

Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.

Что предлагает компания «Абамет» и как сделать заказ

Компания «Абамет» может предложить не только станок, но и режущий инструмент, технологическую и инструментальную оснастку, СОЖ, т.е. все необходимое для его успешной работы. Инструмент, оснастка, СОЖ подбираются исходя из технологической проработки полученного технического задания. Наша служба сервиса обеспечивает всестороннюю оперативную поддержку и качественное гарантийное и постгарантийное обслуживание.

Чтобы сделать запрос на портальный фрезерный станок с ЧПУ свяжитесь с нами, пожалуйста, по бесплатному контактному телефону 8-800-333-0-222 или отправьте заявку с техническим заданием на электронный адрес info@abamet.ru. Сделать запрос можно также с помощью форм обратной связи на нашем сайте или обратившись в представительство компании «Абамет» Вашего региона.

Описание основных узлов фрезерного станка НГФ-110

Стойка станка НГФ-110 с коробкой скоростей

Стойка является базовым узлом, на котором монтируются все остальные узлы и механизмы станка.

Жесткость конструкции стойки достигается за счет развитого основания и трапецеидального сечения стойки по высоте.

Стойка разделена на два отсека. В верхнем отсеке монтируется коробка скоростей, в нижнем — электродвигатель.

Коробка скоростей фрезерного станка НГФ-110

Фото коробки скоростей фрезерного станка НГФ-110ш4

Схема коробки скоростей фрезерного станка НГФ-110ш4

Трехваловая шестискоростная коробка скоростей смонтирована в верхней части корпуса стойки и обеспечивает регулирование частоты вращения шпинделя от 125 до 1250 об/мин. Подбор необходимой частоты вращения осуществляется с помощью рычагов переключения, расположенных с левой стороны станка.

Для осмотра коробки скоростей необходимо снять боковую крышку.

Шпиндель ставка представляет собой двухопорный полый вал. Небольшой по длине пролет между опорами и значительный диаметр сечений обеспечивают необходимую виброустойчивость и жесткость шпинделя.

Передняя шейка шпинделя опирается на два радиально-упорных подшипника 8 (рис. 2), а задняя — на радиальный подшипник 9. Для устранения осевого зазора передних подшипников на шпинделе установлены две гайки 10. Между подшипниками установлены распорные кольца 11 и 12. При износе подшипников зазор в них устраняется шлифовкой торцов внутреннего распорного кольца 12. Компенсационное кольцо 13 служит для устранения осевого люфта шпинделя.

Основными подшипниками, определяющими геометрическую точность шпинделя, являются радиально-упорные однорядные шарикоподшипники № 46 208 передней опоры и радиальный шарикоподшипник № 206 задней опоры. В осевом направлении шпиндель фиксируется буртиком стойки и передней крышкой.

Регулирование зазора в переднем подшипнике производится подтягиванием гайки, расположенной в передней части шпинделя.

Для доступа к этой гайке рекомендуется снять боковую крышку на стойке.

Смазка коробки скоростей

Смазка зубчатых колес и подшипников коробки скоростей осуществляется разбрызгиванием.

Масло И-30А заливается в масляный резервуар до уровня, контролируемого маслоуказателем.

Масло менять первый раз через 15 дней работы, затем через каждые 3 месяца.

Консоль является базовым узлом механизма подач. На направляющих консоли установлен стол с салазками. Поперечная подача стола осуществляется от винта поперечной подачи 2. Вертикальная подача консоли по направляющим стойки осуществляется от» винта вертикальной подачи 3.

Рабочий стол и Консоль фрезерного станка

Стол и консоль фрезерного станка НГФ-110ш4

Консоль фрезерного станка НГФ-110ш4

Консоль является базовым узлом механизма подач. На направляющих консоли установлен стол с салазками. Поперечная подача стола осуществляется от винта поперечной подачи 2. Вертикальная подача консоли по направляющим стойки осуществляется от винта вертикальной подачи 3.

Рабочий стол фрезерного станка НГФ-110ш4

Стол фрезерного станка НГФ-110ш4

Стол
Салазки
Гайка поперечной подачи
Гайка продольной подачи
Винт продольной подачи
Винт зажима cтола на салазках

Рабочий стол станка является последним элементом в цепи подач и имеет возможность перемешаться в трех направлениях: по направляющим салазок — в продольном, вместе с салазками по направляющим консоли — в поперечном и вместе с консолью по направляющим стойки— в вертикальном.

На станке установлен экран защитный для защиты работающего от отлетающей стружки в зоне резания.

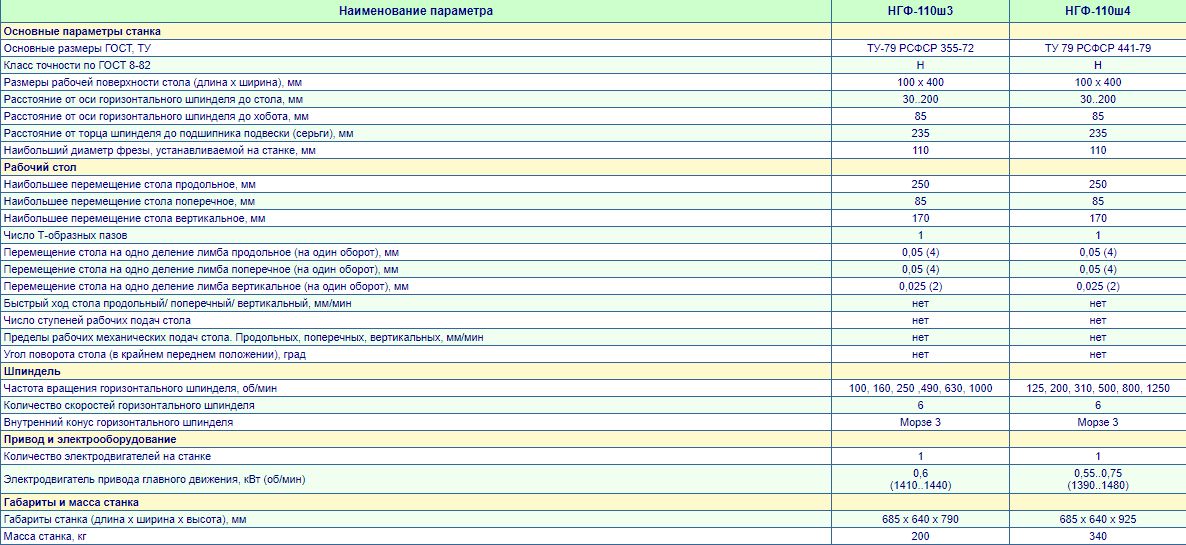

Технические характеристики станков моделей НГФ-110Ш4

Наименование параметра	НГФ-110ш3	НГФ-110ш4
Основные параметры станка
Основные размеры ГОСТ, ТУ	ТУ-79 РСФСР 355-72	ТУ 79 РСФСР 441-79
Класс точности по ГОСТ 8-82	Н	Н
Размеры рабочей поверхности стола (длина х ширина), мм	100 х 400	100 х 400
Расстояние от оси горизонтального шпинделя до стола, мм	30..200	30..200
Расстояние от оси горизонтального шпинделя до хобота, мм	85	85
Расстояние от торца шпинделя до подшипника подвески (серьги), мм	235	235
Наибольший диаметр фрезы, устанавливаемой на станке, мм	110	110
Рабочий стол
Наибольшее перемещение стола продольное, мм	250	250
Наибольшее перемещение стола поперечное, мм	85	85
Наибольшее перемещение стола вертикальное, мм	170	170
Число Т-образных пазов	1	1
Перемещение стола на одно деление лимба продольное (на один оборот), мм	0,05 (4)	0,05 (4)
Перемещение стола на одно деление лимба поперечное (на один оборот), мм	0,05 (4)	0,05 (4)
Перемещение стола на одно деление лимба вертикальное (на один оборот), мм	0,025 (2)	0,025 (2)
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин	нет	нет
Число ступеней рабочих подач стола	нет	нет
Пределы рабочих механических подач стола. Продольных, поперечных, вертикальных, мм/мин	нет	нет
Угол поворота стола (в крайнем переднем положении), град	нет	нет
Шпиндель
Частота вращения горизонтального шпинделя, об/мин	100, 160, 250 ,490, 630, 1000	125, 200, 310, 500, 800, 1250
Количество скоростей горизонтального шпинделя	6	6
Внутренний конус горизонтального шпинделя	Морзе 3	Морзе 3
Привод и электрооборудование
Количество электродвигателей на станке	1	1
Электродвигатель привода главного движения, кВт (об/мин)	0,6 (1410..1440)	0,55..0,75 (1390..1480)
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	685 х 640 х 790	685 х 640 х 925
Масса станка, кг	200	340

Список литературы:

Станок настольный горизонтально-фрезерный НГФ110Ш4. Руководство по эксплуатации, 1984
ТУ 79 РСФСР 441-79

Аврутин С.В. Основы фрезерного дела, 1962

Аврутин С.В. Фрезерное дело, 1963

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Барбашов Ф.А. Фрезерное дело 1973, с.141

Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986

Блюмберг В.А. Справочник фрезеровщика, 1984

Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980

Копылов Р.Б. Работа на фрезерных станках,1971

Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180

Кувшинский В.В. Фрезерование,1977

Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977

Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987

Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969

Плотицын В.Г. Наладка фрезерных станков,1975

Рябов С.А. Современные фрезерные станки и их оснастка, 2006

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

Фрезерные станки: общие сведения, классификация, обозначение
Школьные токарные станки. Обзор
Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш
Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш
Технология ремонта фрезерных станков
Регулировка фрезерных станков
Фрикционная муфта. Фрикционный вал. Муфты фрикционные в металлорежущих станках
Автоматические циклы фрезерных станков (6Р12)
Испытания и проверка металлорежущих станков на точность
Справочник универсальных фрезерных станков
Заводы производители металлорежущих станков в России
Производители фрезерных станков в России

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители
